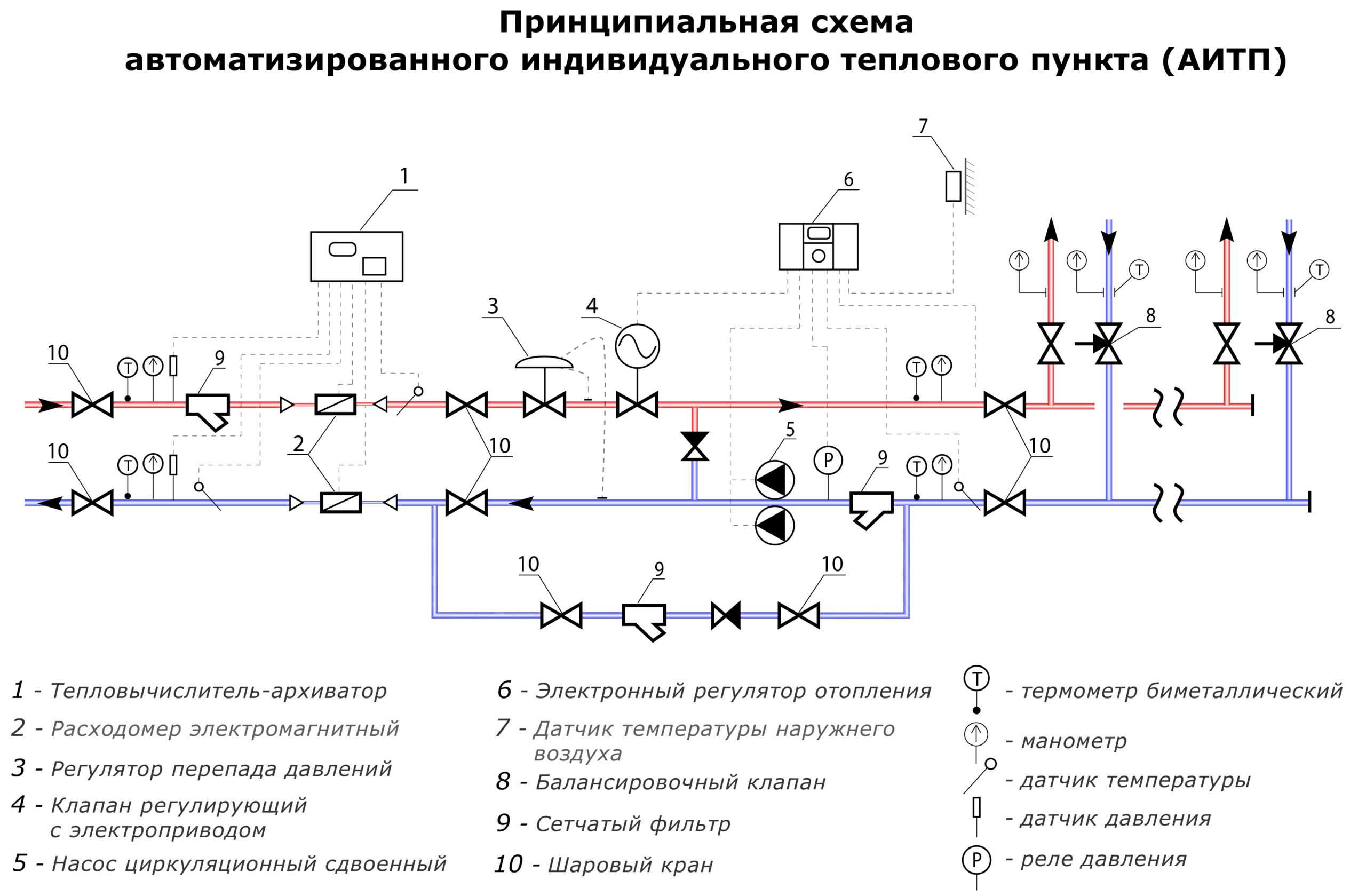

Автоматизация тепловых пунктов.
В современных автоматизированных ИТП в качестве узла смешения теплоносителя используется перемычка между подающим и обратным трубопроводом с установленным на ней сдвоенным насосом (для надежности). На подающем трубопроводе монтируется регулирующий клапан с электроприводом. Также устанавливаются погодный регулятор (контроллер), датчики температуры теплоносителя и наружного воздуха.
Система автоматики следит за температурой теплоносителя, подаваемого в здание и регулирует ее в соответствии с температурным графиком в зависимости от температуры наружного воздуха. В результате такого регулирования исключается перерасход тепловой энергии на отопление здания, особенно в осенне-весенний период.
В связи с высокими требованиями предъявляемыми к надежности и энергосбережению все современные ИТП оборудуются системами автоматического регулирования, надежной шаровой запорной арматурой и сдвоенными насосами. Такой автоматизированный ИТП позволяет экономить от 10 до 35 % тепловой энергии, потребляемой зданием или помещениями.
Во встроенных помещениях и паркингах установка на погодном регуляторе «ночного режима» (уменьшение температуры воздуха в помещениях ночью на 4-7°С) позволяет экономить еще больше тепла и соответственно денежных средств.
Автоматизированный ИТП – это сложный технический комплекс, проектирование, монтаж, наладка и обслуживание которого требует работы профессионалов и опытных специалистов.
Тепловые пункты промышленных предприятий
Промышленное предприятие должно, как правило, иметь один центральный тепловой пункт (ЦТП) для регистрации, учета и распределения теплоносителя, получаемого из тепловой сети. Количество и размещение вторичных (цеховых) тепловых пунктов (ИТП) определяется размерами и взаимным размещением отдельных цехов предприятия. ЦТП предприятия должен быть размещен в отдельном помещении; на крупных предприятиях, особенно при получении кроме горячей воды также и пара, – в самостоятельном здании.
Предприятие может иметь цехи как с однородным характером внутренних тепловыделений (удельный вес в общей нагрузке), так и с разным. В первом случае температурный режим всех зданий определяется в ЦТП, во втором – различным и устанавливаться на ИТП. Температурный график для промышленных предприятий должен отличаться от бытового, по которому обычно работают городские теплосети. Для подгонки температурного режима в тепловых пунктах предприятий должны устанавливаться смесительные насосы, которые при единообразии характера тепловыделений по цехам могут быть установлены в одном ЦТП, при отсутствии единообразия – в ИТП.
Проектирование тепловых систем промышленных предприятий должно проводиться с обязательным использованием вторичных энергоресурсов, под которыми понимаются:
- отходящие от печей горячие газы;
- продукты технологических процессов (нагретые слитки, шлаки, раскаленный кокс и пр.);
- низкотемпературные энергоресурсы в виде отработавшего пара, горячей воды от различных охлаждающих устройств и производственные тепловыделения.
Для теплоснабжения обычно используются энергоресурсы третьей группы, которые имеют температуры в пределах от 40 до 130°С. Предпочтительным является их использование для нужд ГВС, поскольку эта нагрузка имеет круглогодичный характер.
При большой рассредоточенности цехов по территории предприятия желательно иметь систему диспетчерского контроля за параметрами сетевой воды в узловых точках тепловой сети и цеховых ИТП, что особенно необходимо при переменном характере тепловых нагрузок в течение суток, связанного со сменностью работы предприятий.
Балансировка системы
Балансировочные клапаны настраиваются после установки оборудования и пуска теплоносителя
Расчеты любой гидравлической схемы очень сложны. При монтаже проявляются особенности и отклонения, которые при вычислениях учесть невозможно: засоры, окалина, сужения. На практике гидравлику увязывают на этапе проектирования, а затем производят наладку с помощью балансировочных клапанов. Это устройство – регулируемая шайба. С ее помощью меняют пропускную способность клапана, то есть гидравлическое сопротивление. Таким образом связывают работу всех контуров.
Балансировочные клапаны ставят на все узлы и системы ТП: теплообменник, насосы, контуры водоснабжения, вентиляции, отопления. Дополнительные устройства требуются для согласования работы контуров и компенсации работы насосов.

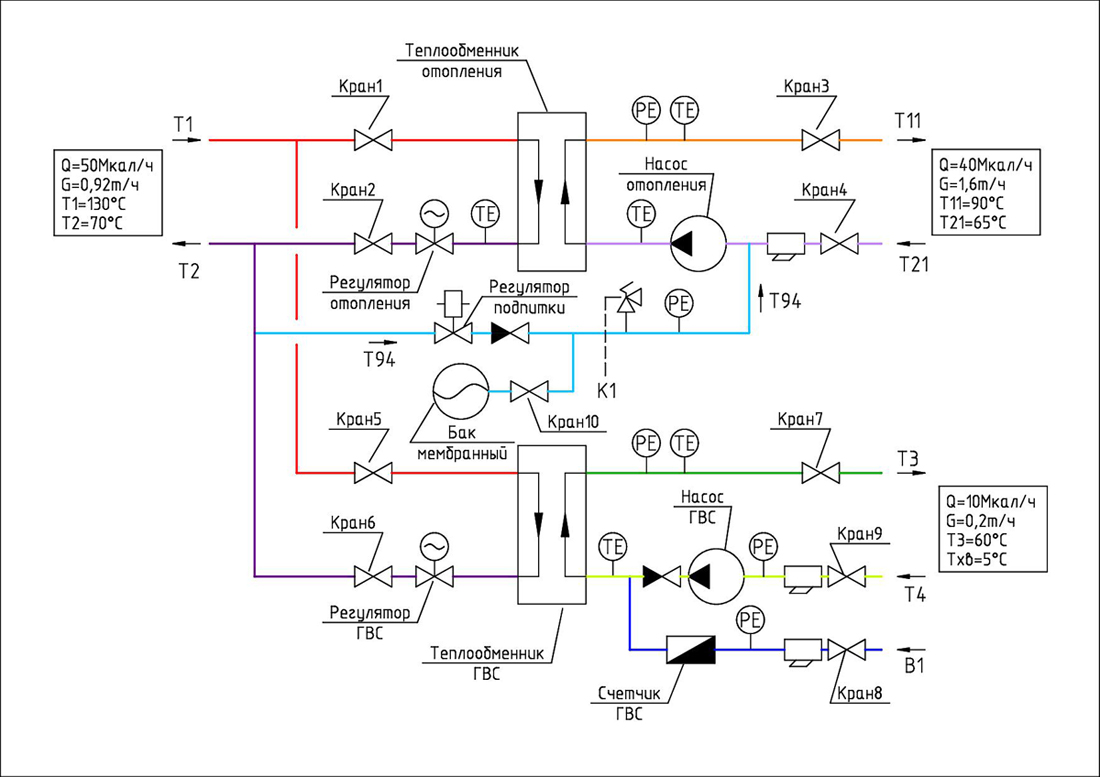

Типовая схема ИТП
Системы ИТП разводят подходящее к зданию тепло на несколько контуров (два и более) – это могут быть несколько контуров отопления, вентиляции, теплых полов и контур горячего водоснабжения, который отличается от остальных тем, что из него возможен забор теплоносителя.
Контуры, предназначенные для отопления обычно замкнутые, весь циркулирующий в них теплоноситель, пройдя через приборы отопления, возвращается обратно, из контура же ГВС возможен забор горячей воды потребителями, неиспользованная вода возвращается в тепловой пункт, где для восполнения потерь она смешивается с холодной водой из водопровода и подогревается.
Нагрев воды в контурах осуществляется в теплообменниках от тепла сети или котла. Из этого контура при падении давления в контуре отопления происходит подпитка их водой. Для обеспечения движения воды по контурам ГВС и отопления используются циркуляционные насосы, ими же осуществляется и подача холодной воды в контур ГВС.
Регулирование расхода теплоносителя осуществляется с помощью клапанов с электрическим приводом или с помощью преобразователей частоты, что во многих случаях экономически более выгодно.
Достоинства
- Высочайшая экономия;
- Многолетнее применение оборудования продемонстрировало, что современный агрегат данного вида, для сравнения от иных неатоматизированных процедур, расходует на 30 процентов меньше теплоэнергии;
- Производимые траты снижаются на 50-60 процентов;
- Выбирая оптимальный график расхода и точную отладку механизмов допускает до 15-ти % снижение траты теплоэнергии;
- Работа без всяких шумов;
- Компактные размеры;
- Можно разместить это оборудование в подвалах;
- Работа агрегата полностью на автомате;
- Индивидуальный теплопункт гарантирует в строении удобство и надежное энергосбережение;
- Можно поставить график, исходя из времени суток, используя график выходных и праздников и выполнение погодного возмещения;
- Специальное производство, как пожелает клиент;
Этапы монтажа тепловых пунктов (ИТП, ЦТП)
Узел ввода
При монтаже ИТП или ЦТП в первую очередь нужно оборудовать узел ввода, обеспечивающий распределение теплоносителя (как правило, воды) из теплосети между остальными узлами теплового пункта. Узел ввода оснащается запорной арматурой (шаровыми кранами), а так же сетчатым фильтром. В закрытых системах сетчатый фильтр монтируется только на подающем трубопроводе, а в открытых – на подающем и обратном. Для защиты сетчатого фильтра от повреждения перед ним допустима установка грязевика.
Узел учета
После завершения монтажа узла ввода на него устанавливается прибор учета тепловой энергии потребляемой абонентами или как его еще называют узел учета. Узел учета является обязательной частью оборудования ТП. На основании данных полученных от расходомеров и преобразователей прибор учета рассчитывает теплопотребление. Величина теплопотребления используется как для расчетов с поставщиком теплоснабжения, так и для управления тепловыми системами потребителей (например, для автоматического ограничения теплопотребления).
Узел согласования давления
Следующим этапом монтажа ТП является установка узла согласования давления. Оборудование узла выполняет ряд функций обеспечивающих стабильную работу как самого теплового пункта, так и систем отопления и горячего водоснабжения обслуживаемых объектов. Основной задачей данного узла является поддержание давления в различных системах и коммуникациях на необходимом уровне, а так же предотвращение аварий, возникающих из-за перепадов давления.
После того как произведен монтаж оборудования перечисленного выше можно приступать к установке узлов подключения инженерных систем
Узел подключения горячего водоснабжения
Существуют два основных способа приготовления воды для ГВС – открытый и закрытый, в зависимости от выбранного способа в ТП монтируют соответствующее оборудование.
При закрытой схеме для нагрева водопроводной воды в тепловом пункте устанавливают скоростные водоподогреватели представляющие собой трубчатые или пластинчатые теплообменники.
При открытом способе, вода из теплосети поступает непосредственно в систему горячего водоснабжения. Для того чтобы температура воды в системе соответствовала принятым санитарным нормам в ИТП или ЦТП монтируют специальное оборудование предназначенное для смешивания воды из подающего и обратного трубопровода – трехходовой смесительные клапан либо проходной регулирующий клапан.
Выбор того или иного способа зависит от принятой в районе строительства схемы теплоснабжения.
Узел подключения отопительной системы
В зависимости от типа подключения в ТП производят монтаж различного оборудования.
Зависимое подключение системы отопления более простое, так как устанавливается меньше оборудования. При данном типе подключения основным элементом узла будет насос обеспечивающий автоматизацию и возможность использования в системе радиаторов с терморегуляторами. Преимуществом данной схемы является простота монтажа и невысокая стоимость оборудования, а так же сохранение отопления при отключении электроэнергии за счет давления в тепловой сети.

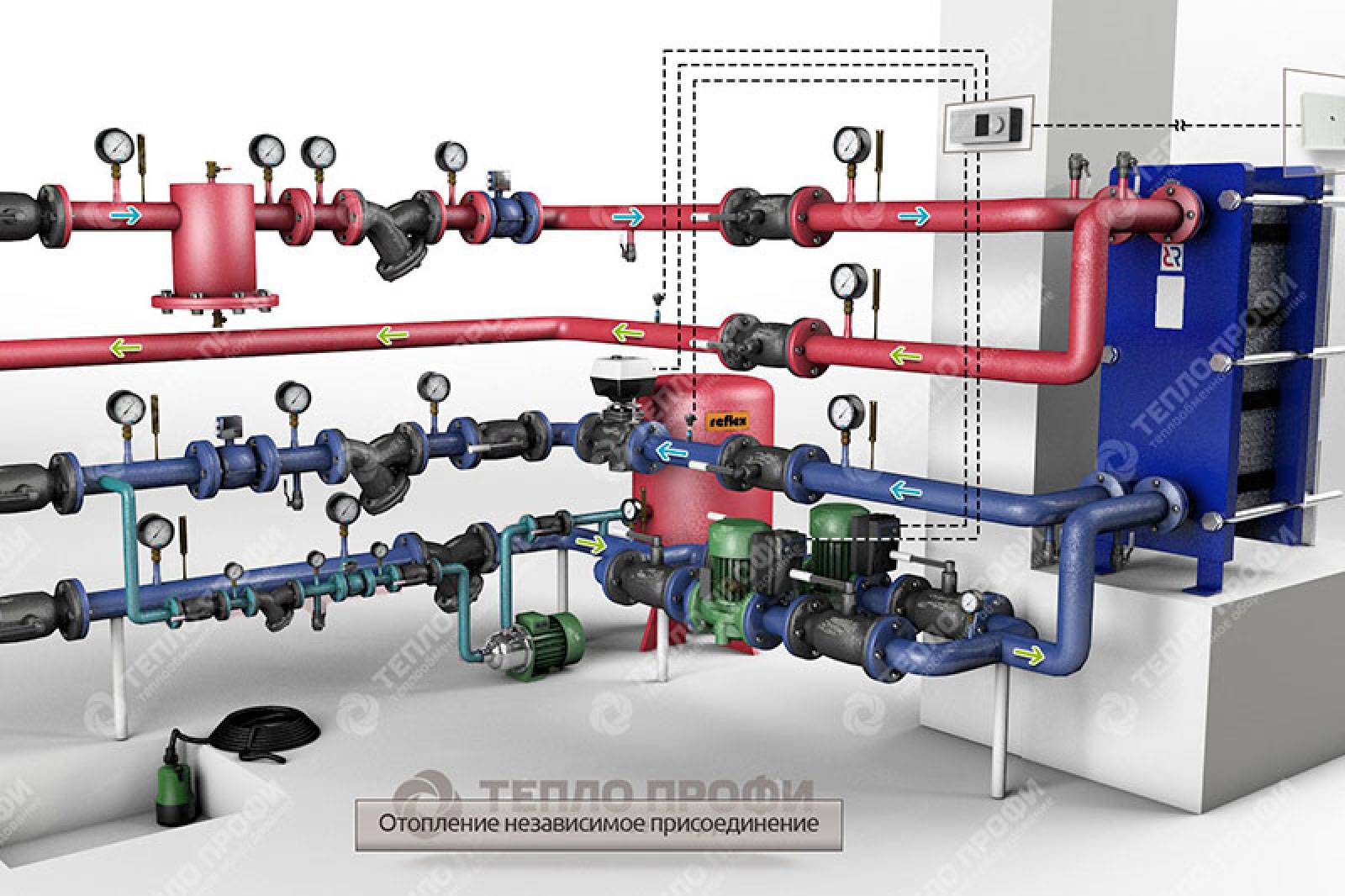

При независимой схеме подключения сетевая вода подается в теплообменник, в котором происходит нагрев теплоносителя для отопительной системы. В этом случае система отопления представляет собой отдельный контур, не подсоединенный напрямую к теплосети. Для того чтобы обеспечить циркуляцию теплоносителя в закрытом контуре в тепловом пункте устанавливают циркуляционный насос. Управление температурой при независимом типе подключения осуществляется за счет изменения расхода воды из теплосети через теплообменник. Преимуществами данного типа подключения является защищенность системы отопления от загрязнений присутствующих в воде из тепловой сети и скачков давления. Недостатком является зависимость от электричества, большое количество оборудования которое необходимо установить (теплообменник, циркуляционный насос) и его цена.
Узел подпитки
Если проектом ТП предусмотрена независимая схема монтажа отопительной системы необходимо будет произвести монтаж узла подпитки. Оборудование узла подпитки – это расширительные баки обеспечивающие компенсацию колебаний объема теплоносителя при его нагреве и охлаждении.

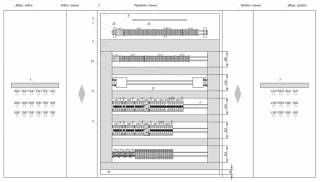

Системы автоматики и диспетчеризации

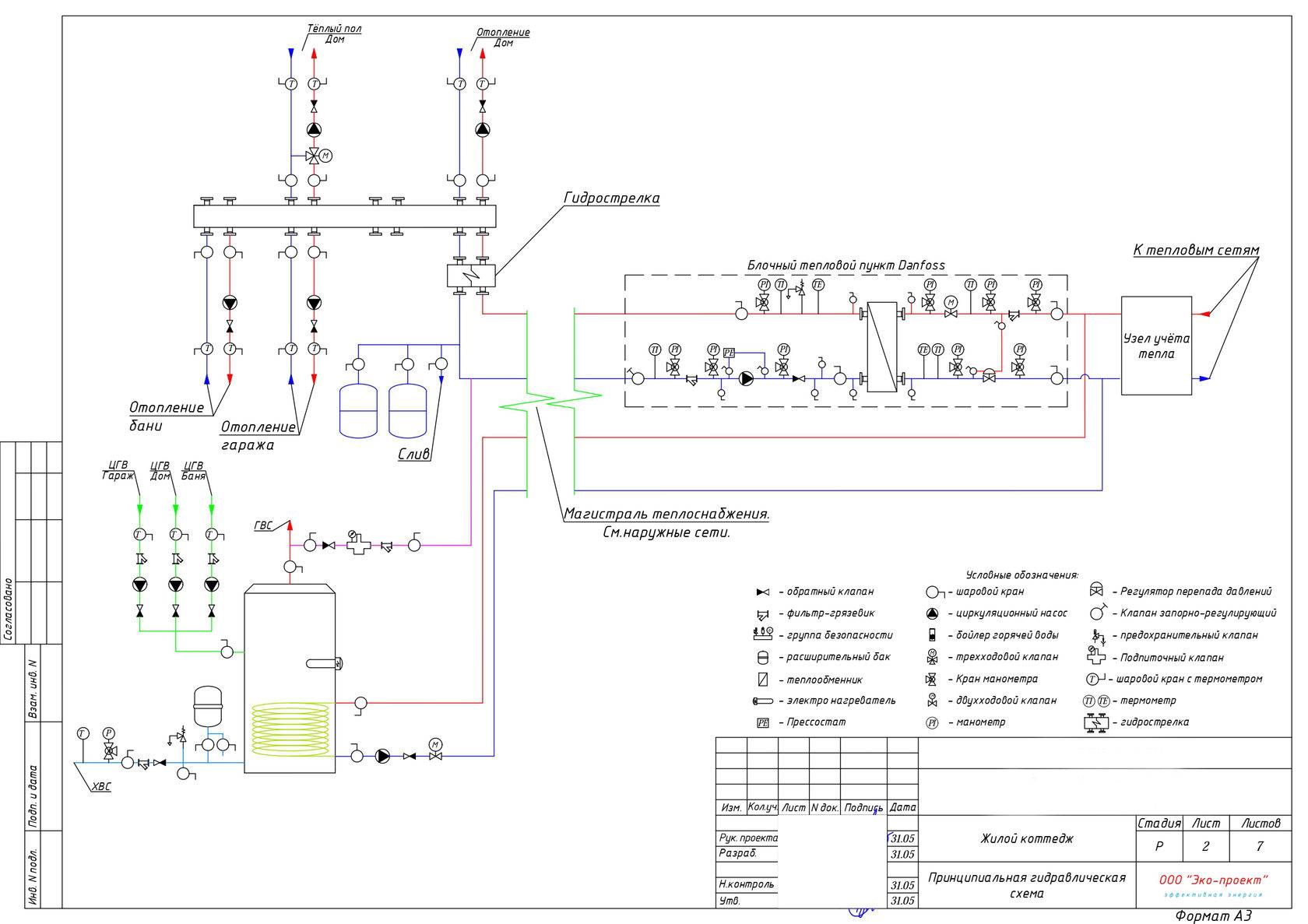

Проектирование системы автоматизации ИТП
Цикл работ по автоматизации ИТП начинается с получения технических условий поставщика тепла и разработки задания на проектирование ИТП. Учитываются возможности размещения, мощности и условий эксплуатации
Большое внимание при проектировании ИТП уделяется выбору оборудования автоматизации. Рациональный подход на данном этапе обеспечивает значительную экономию средств при сохранении эксплуатационных качеств ИТП
Рабочая документация проекта автоматизации ИТП может содержать следующие разделы:
Согласование проекта со службой эксплуатации объекта позволит предусмотреть возможные режимы его работы и исключить аварийные ситуации в будущем. Кроме того, это позволит сдачу и ввод в эксплуатацию будущего ИТП.
Часто проект автоматизации ИТП выполняется в рамках отдельного комплекта чертежей, относящихся только к тепловому пункту, и может содержать разделы электроснабжения и электроосвещения ИТП, тепломеханики и автоматизации.
Стоимость обслуживания ИТП
Стоимость технического обслуживания (ТО)
| Категория | Характеристика, состав оборудования | Базовый тариф, руб/мес |
| Категория 1 | Зависимая система отопления | от 8 000 |
| Категория 2 | Зависимая система отопления + узел насосного смешения | от 14 000 |
| Категория 3 | Зависимая система отопления + гвс | от 16 000 |
| Категория 4 | Независимая система отопления (ЦО+гвс 1 зона) | от 25 000 |
| Категория 5 | Независимая система отопления (ЦО+гвс 2 зоны) | от 30 000 |
| Категория 6 | а) Независимая система отопления (ЦО+гвс 1 зона+вентиляция по зависимой схеме); | от 32 000 |
| б) Независимая система отопления (ЦО+гвс 1 зона+вентиляция по независимой схеме) | ||
| Категория 7 | а) Независимая система отопления (ЦО+гвс 2 зоны+вентиляция по зависимой схеме); | от 35 000 |
| б) Независимая система отопления (ЦО+гвс 2 зоны+вентиляция по независимой схеме) |
Стоимость аварийно-технического, аварийно-диспетчерского обслуживания
| Характеристика, состав оборудования | Стоимость услуг, с НДС |
| Зависимая система отопления | от 6 000 руб/мес |
| Зависимая система отопления + узел насосного смешения | от 7 000 руб/мес |
| Зависимая система отопления + гвс | от 8 000 руб/мес |
| Независимая система отопления (ЦО+гвс 1 зона) | от 10 000 руб/мес |
| Независимая система отопления (ЦО+гвс 2 зоны) | от 12 000 руб/мес |
| а) Независимая система отопления (ЦО+гвс 1 зона+вентиляция по зависимой схеме); | от 15 000 руб/мес |
| б) Независимая система отопления (ЦО+гвс 1 зона+вентиляция по независимой схеме) | |
| а) Независимая система отопления (ЦО+гвс 2 зоны+вентиляция по зависимой схеме); | от 18 000 руб/мес |
| б) Независимая система отопления (ЦО+гвс 2 зоны+вентиляция по независимой схеме) | |
| * Четвертый и последующие вызовы оплачиваются отдельно | от 7 000 руб/вызов |
Задачи индивидуального теплового пункта
- Подача тепла и воды в отдельные помещения;
- Организация вентиляции жилых и административных помещений;
- Учет расхода горячей воды в различных инженерных системах;
- Защита систем отопления и горячего водоснабжения от аварийного повышения температуры воды, поступающей из центральной теплосети;
- Контроль аварийных отключений системы;
- Равномерное распределение горячей воды.
Установка ИТП (теплового пункта) решает множество проблем для собственников и управляющих компаний. К примеру, ИТП примерно на 30% снижает уровень потребления тепла только за счет грамотного распределения тепла между потребителями. Снижение затрат на эксплуатацию систем отопления и горячего водоснабжения минимум на 40%, сокращение на 15% потерь теплоэнергии – это экономические основания для установки ИТП. Кроме того, современное оборудование для тепловых пунктов снижает аварийность систем, упрощает обслуживание и эксплуатацию.
Расчёт деаэратора подпитки теплосети.
рис. 2.6. Расчётная схема вакуумного деаэратора .
oподпВД2.10. Расчет системы ПНД. 424др4525др5626др6727др7’трис.2.7.Расчетная схема системы ПНД. 6т5тпсоууплтдвут’пртневозвтт7оэтктоо2.11.Определение расхода пара на турбину и проверка ее мощности.3.Тепловой расчет ПНД и оптимизация его характеристик на ЭВМ.Исходные данные для ПНД 4:
- расход нагреваемой воды Gв=0.84102=85,7 кг/с;
- температура воды на входе tв1=136 оС;
- давление греющего пара Р=0,52 МПа;
- температура насыщения греющего пара tн=153 оС;
- температурный напор подогревателя t=2 оС
- скрытая теплота парообразования r=2102 кДж/кг;
- средняя теплоемкость воды ср=4,19 кДж/кг оС;
- внутренний диаметр труб dвн=0,018 м;
- толщина труб =0,001м;
- теплопроводность латуни ст=85 Вт/м К;
- расстояние между перегородками H=1 м;
- скорость воды с=2 м/с;
- цена тонны условного топлива Цту.т.=60 $/т у.т.;
- удельная стоимость поверхности подогревателя kF=220 $/м2;
- коэффициенты ценности теплоты отборов j+1=0,4 и j=0,267;
- число часов использования установленной мощности hисп=6000 ч;
- КПД котла ка=0,92;
- КПД теплового потока тп=0,98.
оооФизические свойства воды при tвf.
322Физические свойства пленки конденсата при tн. 3222ооо2нтр4.Определение коэффициентов ценности теплоты.Расчет коэффициентов изменения мощности.Коэффициенты ценности теплоты отборов рассчитаем по формуле:Анализ технических решений с помощью КЦТ отборов.
- Уменьшение температурного напора в ПВД 6 на 1 оС.
- Установка охладителя перегретого пара.
- Установка дренажного насоса на ПНД 2.
- Установка расширителя.
- Увеличение потерь давления в трубопроводе отбора к ПНД 4 в 2 раза.
ооо
- У становка охладителя дренажа на ПВД 6.
5.Расчет технико-экономических показателей.6.Выбор вспомогательного оборудования турбоустановки.
- Питательные насосы выбираем на подачу питательной воды при максимальной мощности установки с запасом 5 %:
пнпв
- Конденсатные насосы выбираем по максимальному расходу пара в конденсатор с запасом:
кнк
- Дренажные насосы выбираем без резерва ( резерв – каскадный слив ) типа КС-32-150 ( ПНД 6 ).
- Подогреватели низкого давления выбираем типа ПН-200-16-7 I в количестве 4 штук.
- Подогреватели высокого давления в количестве трех штук типа ПВ-425-230-35-I.
- Деаэраторы выбираем с деаэраторной колонкой типа ДП-500М2 и деаэраторным баком типа БД-65-1.
Заключение.
о2Литература. 2
Рентабельность от использования
Уменьшение теплоупотребления на 38% в промышленных, административных и, вместе с тем, общественных строениях на 13% – в обитаемых, благодаря учитыванию действительной t внешней сферы и уменьшенного графика обогрева ночью:
- Понижение расходов на формирование теплопункта, благодаря уменьшению величин и периодов совершения сборки, транспортно-подготовительных и настроечных растрат;
- Закрытие на автомате поставки ГВС и аннулирование учитывания траты при появлении аварийных обстоятельств;
- Присутствие встроенного УУ и юстировка теплоэнергии;
- Разрешает (при пользовании блочных и ИТП) переводиться на 2-х трубную структуру перевода теплоносителя от теплолиний;
Чем еще предпочтительнее разработанный ИТП в многоквартирном доме
Тем, что на предприятии в соответствующих обстоятельствах готовятся и подгоняются все запасные части, компонуются все трубы, соблюдаются надобные люфты. У инженеров имеются все нужное оснащение и инструменты, вся структура выверяется сразу вслед монтажа ИТП. Конечно же, агрегат, смонтированный в таких ситуациях и проинспектированный на спецоборудовании, будет действовать на порядок дольше.
Уже давно не ново целостное автоматизирование теплопункта, в нем комплектуются управляющие средства на микропроцессорах, отслеживающие t среды и стабилизирующие поставку теплоты. Это формирование поставки теплоты иногда разрешает экономить порядка тридцати пр. энергии, что, конечно же, отразится на финансах проживающих сооружения и увеличивается удобство жизни.
Преимущества установки тепловых пунктов в системе теплоснабжения потребителей
Среди преимуществ тепловых пунктов можно назвать следующие:
- минимизация тепловых потерь
- сравнительно низкие эксплуатационные затраты, экономичность
- возможность выбора режима теплоснабжения и теплопотребления в зависимости от времени суток и сезона
- бесшумная работа, малые габариты (по сравнению с другим оборудованием системы теплообеспечения)
- автоматизация и диспетчеризация процесса эксплуатации
- возможность изготовления по индивидуальному заказу
Тепловые пункты могут иметь разные тепловые схемы, типы систем теплопотребления и характеристики используемого оборудования, что зависит от индивидуальных требований Заказчика. Комплектация ТП определяется на основе технических параметров тепловой сети:
- тепловые нагрузки на сеть
- температурный режим холодной и горячей воды
- давление систем тепло- и водоснабжения
- возможные потери давления
- климатические условия и т.д.
Ключевые составляющие
- Датчик теплоэнергии, который учитывает трату теплоэнергии на отопление и ГВС. Еще, внутренний блок учета горячего водоснабжения для размещения употребляемой многоквартирной постройкой тепловой энергии;
- ПУ, стабилизирующий разработку и нагрев горячей воды в соотношении с установленной программой и подтверждений счетчика температуры внешнего воздуха;
- Балансировочный клапан ГВС с управляющим устройством, тепловой обменник, поставляющие непрерывную нужную t горячей воды;
- Балансировочный отопительный клапан с административным прибором и тепловой обменник, поставляющие надежное отопление в соотношении с температурным режимом и учетом данных счетчика t внешнего воздуха;
- Насосы ГВС и отопительной конфигурации, которые создают кругообращение воды в структурах ГВС, также отопления;
- Стабилизатор разности давления, который поддерживает неизменное давление на начальной стороне агрегата, совершенствуя качество снабжения теплом и усиляя срок годности теплотехнического оснащения;
- Расширительный резервуар (ставится, исходя из типажа строения), насыщающий отопительную конфигурацию сооружения во время изменений t теплоносителя;
Индивидуальный теплопункт применяется для патронажа одного клиента (здания либо его секции), может располагаться в отдельно стоящем строении.
План установки зависит от своеобразия клиентов теплоэнергии, которые обслуживаются тепловым пунктом и от своеобразия источника, который снабжает ТП. Руководство действиями агрегата, а также стабилизирование графика отпуска теплоты и водоснабжения людям происходит на автомате, без непрерывного пребывания обслуживающего штата.
Оборудование намного снижают траты на обслуживание НП, промпредприятий и различных хозяйств. При использовании агрегата исчезает надобность капитального строительства ЦТП и укладки, вследствии чего и дальнейшего ремонта сетей ГВС. Капитальные траты на включение субъектов снижаются примерно в 3 раза.

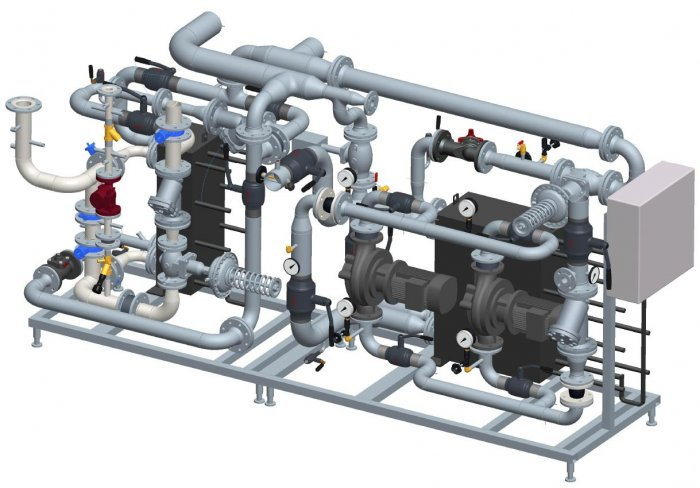

Оснащение для установки
В соединение установки входят данные составляющие:
- Тепловые обменники (отдают теплоту);
- Запорная, также стабилизирующая фурнитура;
- Различные насосы;
- Контрольно-диагностирующие устройства;
- Управляющие устройства;
- Щиты электрокоординирования;
Выберите калькулятор для расчета стоимости работ
- Расчет стоимости договора на гидравлические испытания
- Расчет стоимости химической промывки теплообменника
- Расчет стоимости обслуживания (ТО) ИТП и ЦТП
- Расчет стоимости установки УУТЭ
- Расчет стоимости проектирования теплового пункта
- Расчет стоимости эксплуатации инженерных систем
- Расчет стоимости химической промывки трубопроводов ЦО
- Расчет стоимости диагностики повреждений трубопроводов
Преимущества наличия ИТП
Значительные расходы на создание ИТП допускаются в связи с преимуществами, которые следуют из наличия пункта в здании.
- Экономичность (по потреблению — на 30%).
- Снижение затрат на эксплуатацию до 60%.
- Расход тепла контролируется и учитывается.
- Оптимизация режимов снижает потери до 15%. Учитывается время суток, выходные дни, погода.
- Тепло распределяется соответственно условиям потребления.
- Расход можно регулировать.
- Вид теплоносителя подлежит изменению в случае необходимости.
- Низкая аварийность, высокая безопасность эксплуатации.
- Полная автоматизация процесса.
- Бесшумность.
- Компактность, зависимость габаритов от нагрузки. Пункт можно разместить в подвале.
- Обслуживание тепловых пунктов не требует многочисленного персонала.
- Обеспечивает комфорт.
- Оборудование комплектуется под заказ.
Управляемый расход тепла, возможность влияния на показатели привлекает в плане экономии, рационального расхода ресурса. Поэтому считается, что затраты окупаются в приемлемый период.
Цели внедрения
Повышение надежности,
качества и экономичности теплоснабжения
и горячего водоснабжения жилого дома
за счет:
оптимизации
температурного режима теплоснабжения
предотвращения
аварий и снижения ущерба от возможных
аварий в тепловом пункте жилого дома
вследствие автоматической диагностики
аппаратных и программных средств
системы, перехода к «безлюдной»
технологии управления, уменьшения
влияния «человеческого» фактора.
Функции системы
Измерение сигналов
с аналоговых и дискретных датчиков
ИТП, формирование управляющих дискретных
сигналов на исполнительные механизмы
ИТП (насосы, регулирующие клапаны)
Автоматическое
управление насосами циркуляции
отопительной воды на жилые и офисные
помещения, циркуляционными насосами
ГВС, насосом подпитки системы отопления:
защита насосов от
«сухого хода»
автоматический
ввод резервного насоса
попеременная
работа основного и резервного насоса
для обеспечения равномерной выработки
их ресурсов
включение и
отключение насоса подпитки системы
отопления по дискретным сигналам
датчика – реле давления (низкое/высокое
давление в системе отопления)
включение и
отключение насосов по программе
управление
регулирующими клапанами с кнопочного
поста управления, размещаемого на
лицевой панели шкафа автоматики
Автоматическое
регулирование температур отопительной
воды на жилые и нежилые помещения дома
с коррекцией по температуре наружного
воздуха
Автоматическое
регулирование температуры системы
горячего водоснабжения
Вывод (отображение)
на жидкокристаллическом экране панели
оператора шкафа автоматики измеряемых
и настроечных аналоговых и дискретных
параметров, сигнализаций, виртуальных
кнопок управления оборудованием ИТП.
Виды ТП
Различие ТП — в количестве и видах систем потребления. Особенности типа потребителя предопределяют схему и характеристики требуемого оборудования. Отличается способ монтажа и расстановки комплекса в помещении. Выделяют следующие виды.
- ИТП для единственного здания или его части, расположенный в подвале, техническом помещении или рядом стоящем сооружении.
- ЦТП — центральный ТП обслуживает группу зданий или объектов. Располагается в одном из подвалов или отдельном сооружении.
- БТП — блочный тепловой пункт. Включает один или несколько блоков, изготовленных и поставленных на производстве. Отличается компактным монтажом, применяется для экономии места. Может выполнять функцию ИТП или ЦТП.
Преимущества и недостатки
Каждый из видов ТП обладает своими достоинствами и недостатками. Плюсы ЦТП:
- параметры теплоносителя – температура, давление, поддерживаются и контролируются автоматически;
- пункт обслуживает большое число потребителей.
Недостатков у этого решения намного больше:
- Каждый потребитель получает строго дозированное количество тепла. Однако равны эти доли только на уровне ЦТП. Из-за разной длины трубопровода жильцы зданий получают воду с разной температурой.
- Чем длиннее трубопровод, тем больше потеря тепла. Из-за этого приходится повышать температуру на ЦТП, что приводит к росту расходов на отопление и горячую воду.
- Во время ремонта без тепла остается большое количество жильцов.
- Циркуляция горячей воды неравномерна. В домах, расположенных далеко от ЦТП, приходится долго сливать холодную воду, прежде чем получить нагретую. Счетчик учитывает весь этот объем как расход горячей.
ИТП в подвале дома экономит до 30% расходов на горячую воду
ИТП намного выгоднее:
- Меньше потеря тепла при передаче теплоносителя. Установка ИТП в здании экономит от 15 до 30% расходов.
- Все квартиры получают одинаковое количество тепла с учетом площади.
- Из крана вода идет действительно горячая и сразу.
- Поскольку теплоузел работает без высокой нагрузки, вероятность поломок ниже. Монтаж и ремонт оборудования занимает меньше времени.
- При выходе из строя ТП страдает меньшее количество жильцов.
Недостатки индивидуального комплекса связаны только с его ограниченными возможностями. ТП обслуживаете 1 дом, порой даже его часть. Для модификации целого микрорайона потребуется немало денежных средств.
Преимущества и недостатки МТП определяются его назначением. Однако у такой системы есть свои плюсы:
- Готовый модуль занимает минимум места. Даже если это ЦТП, его можно установить в подвале.
- Монтаж крайне прост – его нужно лишь подключить к теплотрассе и электросети.
Чем выше степень автоматизации теплоузла, тем меньше расходов на его содержание и обслуживание.
Меры безопасности и эксплуатация
У обслуживающего тепловой пункт персонала должна быть соответствующая квалификация, также ответственных лиц следует ознакомить с правилами эксплуатации, которые оговорены в Это обязательный принцип индивидуального теплового пункта, допущенного к эксплуатации.
Запрещено запускать в работу насосное оборудование при перекрытой запорной арматуре на вводе и при отсутствии в системе воды.
В процессе эксплуатации необходимо:
- Контролировать показатели давления на манометрах, установленных на подающем и обратном трубопроводе.
- Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации.
- Осуществлять контроль нагрева электрического двигателя.
Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы.
Перед запуском теплового пункта необходимо промыть систему теплопотребления и трубопроводы.
Автоматизированная
система управления индивидуальным
тепловым пунктом (ИТП) предназначена
для управления процессом теплоснабжения
и горячего водоснабжения жилого
многоэтажного дома.
Подходы к автоматизации ИТП
При решении задачи автоматизации теплового пункта
, необходимо учитывать следующие особенности работы ИТП: регулировка и поддержание температуры, расхода или перепада давления теплоносителя в зависимости от времени года, суток и с учетом выходных и праздничных дней, а также протоколирование и передача данных на центральный диспетчерский пульт и пр.
Эти задачи можно выполнить с учетом потребления внутри объекта (дороже при строительстве, но дешевле при эксплуатации) или с «условным» учетом.
Локальная автоматизация
. Предполагает «условный» учет параметров работы систем. Как правило, такие системы поставляются в комплекте с оборудованием (комплектные щиты автоматизации) и имеют определенное число пользовательских настроек. Разработка собственного алгоритма управления не доступна для пользователя. Учитывают работы внешних систем по параметрам на «входе» потоков в ИТП.
Автоматизация с учетом работы потребителей тепла
работает в рамках системы автоматизации и диспетчеризации здания . В таких системах проектом предусматриваются индивидуальные щиты автоматизации на основе свободно программируемых контроллеров. Пользователь имеет возможность разработать собственный алгоритм управления, в котором будут учитываться такие параметры как присутствие людей в помещениях или текущее (мгновенное) потребление воды в контурах ГВС. Все зависит от задачи заказчика. Очевидно, разработка и стоимость индивидуальных щитов выше стоимости комплектных щитов.
Какой щит автоматизации предпочтителен? Логично предположить, что все зависит от масштаба системы и абсолютного значения цифры экономии. Очевидно, что для небольшого объекта абсолютная экономия на коммунальных услугах никогда не окупит затрат на разработку индивидуальной автоматики, для крупного промышленного объекта, такой щит может окупиться в течение полугода.
Элеваторный узел системы отопления – принцип работы
На рисунках ниже указаны самые распространенные схемы соединения тепловых сетей и тепловых пунктов.
В статье рассмотрены принципиальные схемы тепловых пунктов ТП , а не монтажные. Датчик тепла устанавливается в подающую трубу, которая находится в подвале, до элеватора. Сертификаты на используемые электроды и трубопроводы. В составе ИТП, который также управляет системой горячего водоснабжения дома, прежде всего необходим теплообменник, в котором, собственно, происходит подогрев воды из водопровода до необходимой температуры, также регулирующий клапан с электроприводом, которым управляет электронный регулятор температуры или автоматический регулятор температуры прямого действия, а также автоматический регулятор перепада давления и два циркуляционных насоса. Руководство УК вынуждено полагаться на проектировщиков, однако они обычно аффилированы с конкретным производителем ТП или компанией, производящей монтаж. Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы. Реализация на практике индивидуального теплового пункта Первые современные энергоэффективные модульные ИТП в Украине были установлены в Киеве в период — гг. Ведь очень часто расчетное потребление значительно больше фактического по причине того, что при расчете нагрузки поставщики тепловой энергии завышают их значения, ссылаясь на дополнительные расходы. От его характеристик во многом зависит регулирование систем отопления и ГВС, а также эффективность использования тепловой энергии. Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации. При этом необходимо, чтобы температура теплоносителя в системе отопления изменялась в зависимости от изменения температуры наружного воздуха.
Зависимая схема с двухходовым клапаном и насосами в подающем трубопроводе
Подобных ситуаций позволит избежать установка приборов учета. При этом по мере необходимости потребители отбирают из контура воду. Может состоять из одного или нескольких блоков. Проектные документы, где есть все необходимые согласования. Дейнеко Индивидуальный тепловой пункт ИТП — важнейшая составляющая систем теплоснабжения зданий.
Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например ванных комнат в многоквартирных жилых домах. Охлажденная сетевая вода поступает в систему отопления.
Но любая система имеет и недостатки, коллекторный узел не стал исключением: Для каждого элемента элеватора нужны отдельные расчеты. Принципиальная схема ИТП для двух систем отопления при зависимом присоединении к тепловой сети и системы ГВС с непосредственным водоразбором. Изменение просвета меняет скорость движения воды. Суть схемы теплоснабжения Москвы
