Автоматический выключатель, выбор по мощности и виду подключения
| Вид подключения | Однофазное | Однофазное вводный | Трехфазное треугольником | Трехфазное звездой |
| Полюсность автомата | Однополюсный автомат | Двухполюсный автомат | Трехполюсный автомат | Четырехполюсный автомат |
| Напряжение питания | 220 Вольт | 220 Вольт | 380 Вольт | 220 Вольт |
| Автомат | V | V | V | V |
| Автомат 1А | 0.2 кВт | 0.2 кВт | 1.1 кВт | 0.7 кВт |
| Автомат 2А | 0.4 кВт | 0.4 кВт | 2.3 кВт | 1.3 кВт |
| Автомат 3А | 0.7 кВт | 0.7 кВт | 3.4 кВт | 2.0 кВт |
| Автомат 6А | 1.3 кВт | 1.3 кВт | 6.8 кВт | 4.0 кВт |
| Автомат 10А | 2.2 кВт | 2.2 кВт | 11.4 кВт | 6.6 кВт |
| Автомат 16А | 3.5 кВт | 3.5 кВт | 18.2 кВт | 10.6 кВт |
| Автомат 20А | 4.4 кВт | 4.4 кВт | 22.8 кВт | 13.2 кВт |
| Автомат 25А | 5.5 кВт | 5.5 кВт | 28.5 кВт | 16.5 кВт |
| Автомат 32А | 7.0 кВт | 7.0 кВт | 36.5 кВт | 21.1 кВт |
| Автомат 40А | 8.8 кВт | 8.8 кВт | 45.6 кВт | 26.4 кВт |
| Автомат 50А | 11 кВт | 11 кВт | 57 кВт | 33 кВт |
| Автомат 63А | 13.9 кВт | 13.9 кВт | 71.8 кВт | 41.6 кВт |
Дорогие или дешевые?
В магазинах и на рынках есть две ценовые категории защитных автоматов. Одна часть выпускается известными брендами и имеет очень солидный ценник. Это такие Schneider Electric (Шнайдер Электрик), ABB, LeGrand и другие. Эти марки давно на рынке, имеют европейские корни и устоявшуюся репутацию. Качество продукции у них всегда на высоте, так что те, кто не любит рисковать и может себе позволить потратить на сборку электрощитка солидные деньги, предпочитают закупаться продукцией этих производителей.
Выбор производителя автомата защиты
Чего не стоит делать, так это покупать изделия неизвестных производителей. Даже если цена у них очень привлекательная и продавец вам очень их нахваливает.
Есть и при покупке известных брендов подводные камни: слишком много развелось подделок. Причем продают их практически по той же цене, что и оригинал и по внешним признакам отличить их очень сложно. Единственное, на что можно ориентироваться — это меньший вес. В подделках меньше металла, могут отсутствовать какие-то элементы. За счет этого и вес меньше. Еще могут быть погрешности в нанесении надписей, иногда используются краски других оттенков. Чтобы все это заметить, надо предварительно хорошо изучить все нюансы оригиналов на официальных сайтах, а еще лучше подержать их в руках.
Калибруемая характеристика номинала аппарата
Эта характеристика – рабочие параметры теплового расцепителя или его полупроводникового аналога. Представляет собой коэффициент, умножая на который мы получаем силу тока при перегрузке, которую прибор может держать или не держать в течение определенного периода времени. Устанавливается значение калибруемой характеристики в процессе производства, корректировки в домашних условиях не подлежит. Подбирают ее из стандартного ряда.
Калибруемая характеристика указывает на то, как долго и перегрузку какого силы сможет выдержать автомат, не отключая участок цепи от питания. Обычно это две цифры:
Если проводка проходит в штробе, сформированной в стене с внушительной изоляцией, кабель при перегрузе и сопровождающем его перегреве охлаждаться практически не будет. Значит, за час проводка может изрядно пострадать. Может, сразу результат превышения никто и не заметит, но сроки службы проводов существенно сократятся. Следовательно, для скрытой проводки будем искать выключатель с минимальными калибровочными характеристиками. Для открытого варианта можно особо не зацикливаться на данной величине.
Защита человека – превыше всего!
В заключение, скажем о ещё одном устройстве, которое должно стать головным защитным прибором в Вашем щитке. В статье мы рассмотрели аспекты защиты сети и приборов, теперь поговорим, как защитить человека. Для этого используется так называемый выключатель автоматический дифференциального тока, назначение которого кроме отслеживания токов, контролировать «утечки» и нештатные изменения в сети. Проще говоря, данный тип автомата распознаёт, что в сети происходит несанкционированное изменений характеристик, попадающих в разряд «повреждение изоляции», «возможное прикосновение человека к проводам под напряжением» и т.д.
Такое обнаружение приводит к мгновенному обесточиванию участка сети. Иногда автоматические выключатели дифференциального тока называют УЗО (Устройство защитного отключения), МДЗ (Модуль дифференцированной защиты). Они могут быть использованы в комбинации с другими автоматами. Главное отличие этого автомата в том, что он работает на защиту человека от поражения электрическим током. Наиболее актуальны такие устройства для подключения санузлов и ванн (желательно с максимальной чувствительностью) и кухонь. Но сегодня многие предпочитают ставить такие выключатели на все участки сети в квартире.
Мы надеемся, что данная статья будет Вам полезна при выборе УЗО и,как следствие, Ваша электросеть, электрические приборы будут надёжно защищены.
Выбор автомата защиты по току нагрузки
При планировании электропроводки основное задание — правильно выбрать номинал автоматического выключателя. При прохождении тока через проводник он начинает греться. Чем больший ток проходит по проводнику одного и того же сечения, тем больше выделяется тепла. Задача автоматического выключателя — отключить питание до того момента, когда потребляемый ток станет выше, чем это допустимо. Потому номинал автомата защиты должен быть меньше, чем допустимы ток проводки.
Номинал или номинальный ток автомата наносится на лицевой панели
Номиналы автоматических выключателей стандартизованы: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и 63 А. На практике шести и десяти амперные варианты уже практически нигде не используются — техники в наших домах становится все больше и линии малого сечения не справляются с нагрузкой.
Выбор номинала
Выбирают автоматический выключатель не по нагрузке, не по мощности подключенных приборов или по току. Эти параметры учитываются при выборе сечения проводника. А выбор автомата защиты делают в зависимости от сечения проводников. Есть специальная таблица, в которой указаны допустимые токи нагрузки и рекомендованный номинал автомата защиты. Пользоваться таблицей просто: находите нужное сечение, в этой строке ищите номинал автомата защиты. Все.
| Сечение жил кабеля | Рекомендуемый номинал защитного автомата | Предельный ток срабатывания автомата | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки | Область применения |
|---|---|---|---|---|---|
| 1,5 мм2 | 10 А | 16 А | 19 А | 4,1 кВт | Освещение и сигнализация |
| 2,5 мм2 | 16 А | 25 А | 27 А | 5,9 кВт | Розетки, электрический теплый пол |
| 4 мм2 | 25 А | 32 А | 38 А | 8,3 кВт | Водонагреватели, кондиционеры, стиральные и посудомоечные машины |
| 6 мм2 | 32 А | 50 А | 46 А | 10,1 кВт | Электроплиты, духовки |
| 10 мм2 | 50 А | 63 А | 70 А | 15,4 кВт | Вводы в дом, квартиру |
Как все работает
Глядя на таблицу возникает вопрос: почему номинал автомата настолько меньше предельно допустимой токовой нагрузки. Ответ в механике работы автоматического выключателя. Он отключается только тогда, когда ток в цепи на 13% превышает ток срабатывания.
Например, автомат на 10 А сработает тогда когда сила тока в цепи будет 16 А + 13% (2,08 А) = 18,08 А. То есть, остается небольшой зазор до величины допустимой нагрузки. Этот зазор необходим, чтобы обеспечить целостность изоляции.

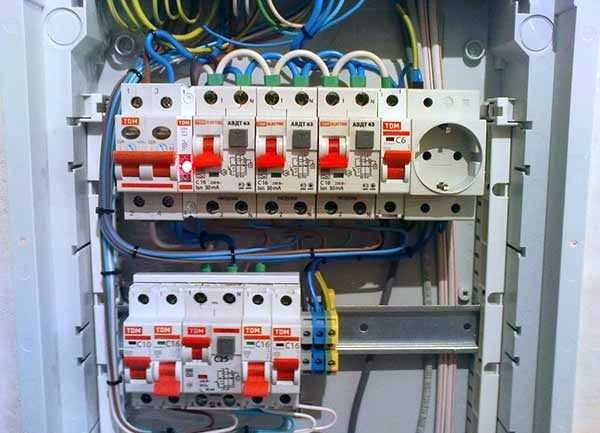

Современная система электроснабжения дома или квартиры не обходится без автоматических выключателей
Что будет, если на провод сечением 1,5 мм2 поставить автомат на 16 А. Ведь его номинал ниже допустимого тока нагрузки? Давайте считать. Ток, при котором пакетник сработает — 25 А + 3,25 А (13%) = 28,25 А. Он выше чем допустимы длительный ток нагрузки. Да, отключаться он будет редко, но через некоторое время изоляция расплавится и проводку придется менять. Потому выбор автомата защиты лучше производить по этой таблице, а никак не по длительно допустимому току.
Выбор по нагрузке
Если линия электропитания проложена с запасом по мощности, а нагрузка на ней далека от предельной можно поставить автомат с более низким номиналом. В этом случае он будет защищать не столько линию от перегрева, сколько технику от токов КЗ.
Выбор автомата защиты по мощности нагрузки — неправильная идея
Выбор номинала автомата защиты в этом случае также можно сделать по той же таблице. Только за отправную точку берем мощность нагрузки. Но еще раз повторимся. Это в том случае, если параметры линии выдерживают намного большую нагрузку чем существует.

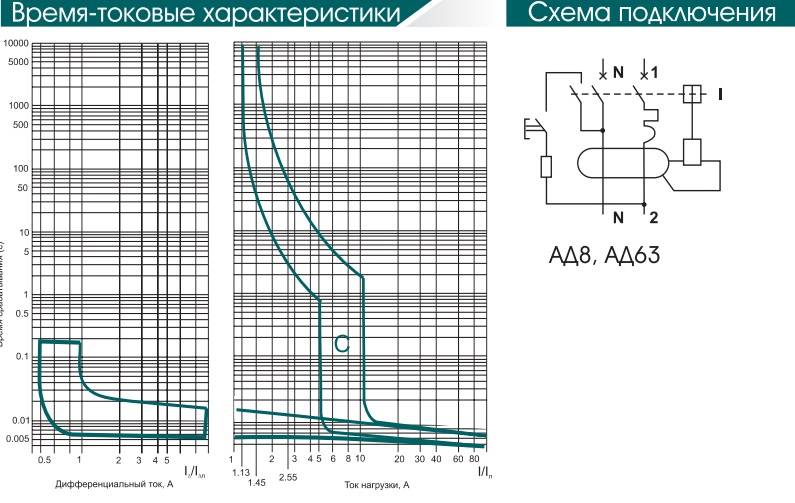

Как рассчитать и определить нужный «для себя» дифавтомат?
Расчет производится по аналогии с обычным автоматическим выключателем. Определяется сила тока при максимально возможной нагрузке. Для этого существует формула
I = P/U,где P — мощность сети (Вт),а U — напряжение (В).
Мощность легко узнать в инструкции к электроприбору, также она часто указана на его корпусе.
В качестве примера возьмем расчет дифа для средней жилой квартиры. И так, в нашем случае, в квартире может быть следующая электроника:
Электроприбор
Средняя мощность
Телевизор
100Вт
Холодильник
150Вт
Посудомойка
300Вт
Стиральная машинка
380Вт
Пылесос
400Вт
Бойлер
1500Вт
Освещение (LED)
200Вт
Утюг
800Вт
Суммарная мощность
3830Вт
На первый взгляд, максимальная сетевая нагрузка равна 3830 Вт (3,83 кВт), но предположим, что в квартире все потребители никогда не будут работать одновременно. Например, маловероятно, что одновременно будет работать пылесос, утюг и стиральная машина с посудомойкой.
Поэтому, из данного набора выберем наиболее мощные электроприборы: утюг (800 Вт) и стиральную машину (380 Вт). Итоговая нагрузка получилась:
100 Вт + 150 Вт + 380 Вт + 1500 Вт +200 Вт + 800 Вт = 3130 Вт (3,13 кВт).
В однофазной сети (220 В) сила тока при этом будет равна:
3130 Вт / 220 В = 14,2 А.
Ближайший по номиналу дифавтомат — 16А, его и берем. Как правило, на вводе в однокомнатные квартиры ставят дифы на 16А и 20А. При наличии электроотопления лучше выбрать на 25А или 32А.
Аналогичным образом рассчитывается диф для розеточных групп и освещения в комнатах. Например, чтобы защитить единственную розетку для бойлера (1500 Вт), понадобится дифавтомат на:
1500 Вт / 220 В = 6,8 А (ближайший номинал — 10 А).
Для защиты трехфазной сети лучше выбрать набор УЗО + автомат. Расчет силы тока для 380В производится по формуле:
I = P / U√3.
Например, для защиты трехфазной электроплиты (3,5 кВт) понадобится дифавтомат на:
3500 Вт/ 380В × 1,7 = 5,4 А (ближайший номинал — 6А).
Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов
Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.
Введение
Модульные автоматические выключатели применяют:
- для защиты сетей:
- от коротких замыканий – для этого встроен электромагнитный расцепитель;
- от перегрузок – для этого встроен тепловой расцепитель;
- для ручного включение и отключения питания – для этого есть привод (рукоятка).
Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).
Отличия автоматических выключателей с характеристиками B, C и D
| Тип защитной характеристики | Мгновенное отключениепри коротком замыканиииз диапазона | Предпочтительное применениеавтоматического выключателя | Нагрузки |
| B | (3-5)·In | защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей:
| резистивные |
| C | (5-10)·In | защита: — освещения; — розеток; — бытовых электрических приборов. | резистивные,индуктивные с низкимпусковым током |
| D | (10-50)·In | защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников. | индуктивные с высокимпусковым током |
Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу). где In – номинальный ток автоматического выключателя.Примеры:
- Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
- Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
- Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.
*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.
При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):
- нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
- верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.
Характеристика B автоматического выключателя
Выключатели с характеристикой В применяют для протекции:
- протяжённых кабельных линий;
- цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
- вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
- сигнализации;
- управления;
- измерения.
Характеристика C автоматического выключателя
Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах.С помощью них защищают:
- квартирные и офисные розетки;
- освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
- отдельных потребителей (без мощных двигателей).
Характеристика D автоматического выключателя
Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:
- стиральных машин;
- посудомоечных машин;
- насосов для забора питьевой воды;
- сварочных аппаратов.
Почему подходят только автоматы с характеристикой D?В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.
Характеристика срабатывания
Коротко затронем такой момент, как характеристики срабатывания автоматического выключателя. Они указываются на корпусе автомата перед его номинальным током.
Чаще всего там может быть написано:
B
C
D
Что это означает? Данная характеристика показывает, насколько чувствителен аппарат к току короткого замыкания.
Если вы подберете этот параметр не верно, то ток КЗ будет отключать не электромагнитный расцепитель в течение долей секунды, а тепловая защита, спустя длительный промежуток времени (несколько секунд).
А за это время ваше электрооборудование и проводка просто сгорят.
Автомат с характеристикой “B” срабатывает при превышении номинального тока в 3-5 раз.
Такие автоматы применяются с малыми токами КЗ. Например, в протяженных линиях освещения.
Модульный выключатель с характеристикой “С” сработает при превышении номинального тока в 5-10 раз.
Для защиты большинства бытовых электросетей устанавливают автоматы именно с характеристикой “С”.
Автоматические выключатели с характеристикой “D” не рекомендуется ставить в квартирах. Все таки 10-ти или 20-ти кратные токи срабатывания это серьезно.

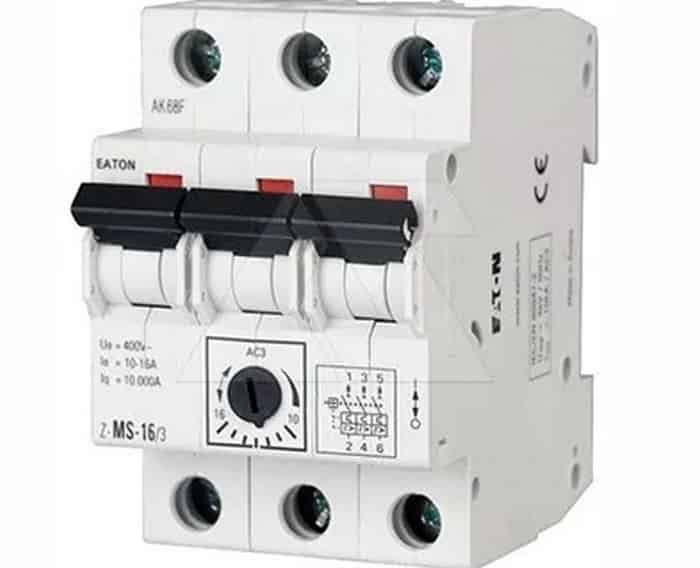

Они в первую очередь предназначены для защиты асинхронных электродвигателей с большими пусковыми токами. В бытовых сетях их иногда можно применять в частном секторе, у кого есть мощные насосы, пилорамы и т.д.
По поводу отключаемых токов КЗ можно сказать еще следующее. Если хотите идти в ногу с последними изменениями в области энергетики, то берите автоматы рассчитанные на токи в 6кА.
В Западных странах например, все изделия меньшей величины уже давно запрещены.
У нас пока еще нет. И в легкой доступности можно найти относительно недорогие автоматы с отключающими токами КЗ на 4,0-4,5кА и даже на 3кА.
Если у вас проводка в доме и в подъезде старая и малого сечения, кроме того вы проживаете на последних этажах многоэтажки, далеко от трансформаторной будки, то такие аппараты вам подойдут.
Но если у вас электрика новая, сечения проводов в стояках достаточные, просадка напряжения не наблюдается, да и проживаете вы на 1-м или 2-м этаже, то лучше не рисковать и купить автоматы с током КЗ на 6кА. Спокойнее будет спать.
В то же время в сельской местности, или на дачах, где подключение жилых домов происходит от старых ВЛ-0,4кв, протяженностью в несколько сотен метров, целесообразно поставить выключатели на 4,5кА.
Но есть и исключения. Например, когда это не ВЛ-0,4кв, а ВЛИ-0,4кв выполненная изолированным проводом СИП сечение 50мм2 и более.
И последний немаловажный момент. При выборе и покупке не перепутайте автоматический выключатель с выключателем нагрузки. Это совершенно разные аппараты.
На нем тоже может быть указан номинальный ток и он будет упакован в такой же корпус. Но никакой функциональности в плане защиты выключатель нагрузки не несет.
Монтировать его рекомендуется на вводе в главный распределительный щиток, а не на отходящих линиях. Отличить один от другого можно по надписям.
Если на автоматах пишется помимо номинального тока, его характеристика срабатывания – С25 или В25, то на выключателе нагрузки никаких C,B,D вы не увидите.
Там на корпусе обычно просто указывается ВН25 (выключатель нагрузки на 25А) или просто номинал тока.
https://youtube.com/watch?v=zPd8-NAlEcY%3F
Автоматы A, B, C, D, K, Z — в чём разница, какие лучше?
Помимо способности пропускать определённую силу электрического тока, которая определяется в Амперах, автоматы также характеризуются и по чувствительности. Данный параметр можно определить как скорость срабатывания автомата в результате короткого замыкания, перегрузки и других непредвиденных ситуаций на линии.
Автоматы A, B, C, D, K, Z — в чём разница, какие лучше?
Для обозначения данной характеристики на корпусе автомата нанесена буква, которая отвечает за его реакцию и скорость срабатывания. Так, самым чувствительным оказывается автомат категории «А», поскольку он способен реагировать даже на самые малейшие перемены тока.
Это не всегда хорошо, поскольку например чувствительный автомат может срабатывать при сварке или в результате даже малейшего превышения его номинала. Внутри такого автомата помимо теплового расцепителя также установлено и электромагнитное реле, что и делает автомат сверхчувствительным.
Автоматы A, B, C, D, K, Z — в чём разница, какие лучше?
Автоматы категории «В» и «С» обладают меньшей чувствительностью. Их перегрузочная способность примерно в 2 раза выше. Данные автоматические выключатели уже можно использовать в бытовых целях. Тем не менее, автоматы категории «С» больше всего подходят для этих целей. Их скорость срабатывания приблизительно 1,5 сек., а перегрузочная способность увеличена в 5 раз.
Где используются автоматы категории D
Данный тип автоматов применяют там, где важна высокая перегрузочная способность. У автоматов категории «D» перегрузочная способность увеличена в 10 раз по сравнению с автоматами «В» и «С». То есть, если ток превысил значение менее чем в 10 раз, отличное от номинала, то автомат не сработает в данном случае.
Где используются автоматы категории D
Поэтому автоматические выключатели категории «D» применяются для защиты электросети с большими пусковыми токами. Чаще всего такие перегрузки по току возникают в результате работы мощных электродвигателей и электроустановок.
Автоматы K, Z и их применение
Гораздо меньшее распространение получили автоматические выключатели категории K и Z. Применяются они чаще всего на стройке, поскольку имеют большой разброс в величинах электрического тока. Также автоматам данного типа характерна высокая перегрузочная способность, которая достигает в 12 раз и более.
Автоматы K, Z и их применение
Автоматы Z также отличаются разными токами срабатывания и их разбросом. Однако в отличие от автоматов «К» разброс здесь не столь велик, а расцепление электромагнитного реле произойдёт в том случае, если ток прохождения через автомат превысит всего в 3 раза его номинальное значение.
Выбор автоматического выключателя. ВТХ.

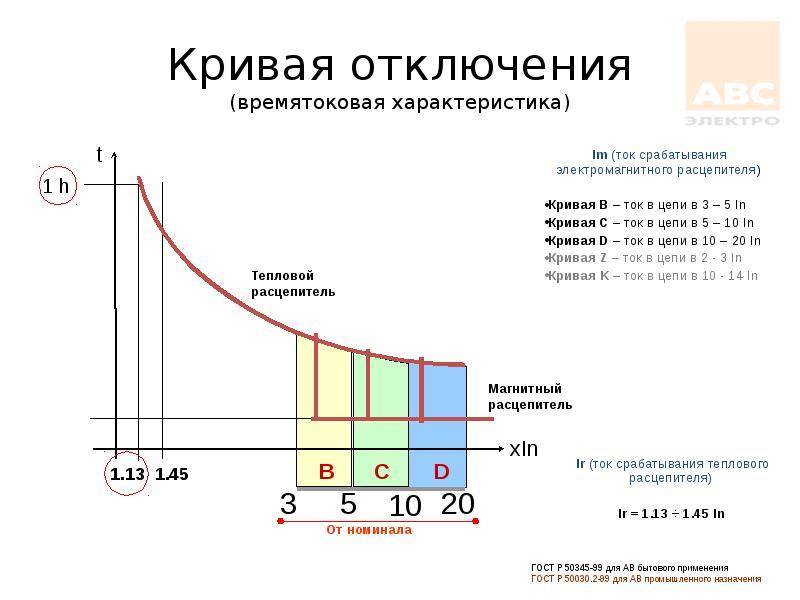

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

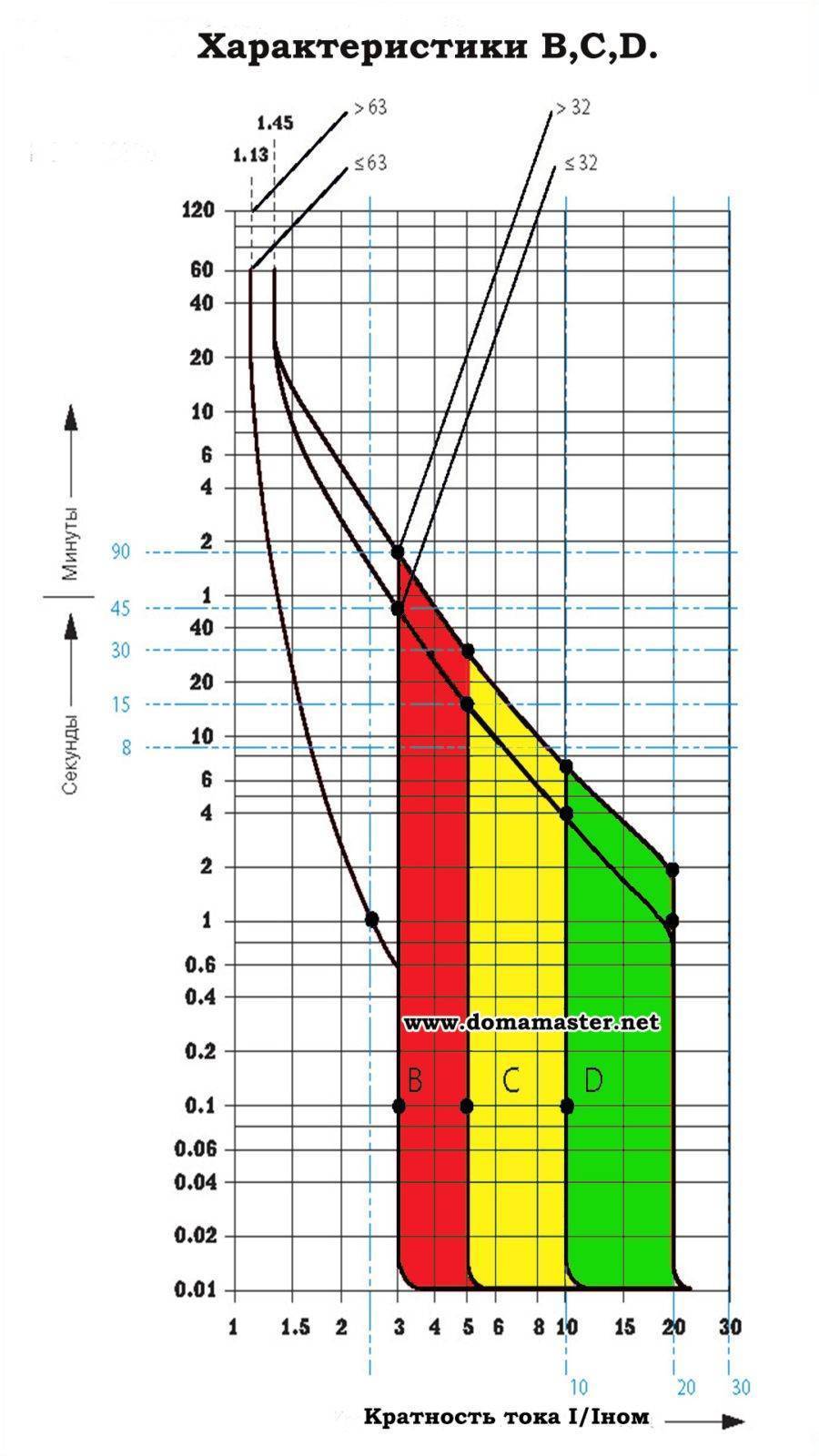

Время токовые характеристики автоматических выключателей B C D.
Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:
- B — от 3 до 5 ×In;
- C — от 5 до 10 ×In;
- D — от 10 до 20 ×In.
In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:
- Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
- Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
- Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.
Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.
Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.
Селективность автоматических выключателей.
Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
- Выбор номинального тока автоматического выключателя;
- выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей.
Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.
Выбор автоматического выключателя. Полюсы автоматов.
Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:
Для сети 230 В:
- Однополюсные;
- двухполюсные.
Для сети 400 В (380В):
- Трёхполюсные;
- четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов.
С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.
Выбор автоматического выключателя. Производители автоматов.
Выбор автоматического выключателя по производителю.
Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:
- ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
- Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
- Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.
А вот автоматические выключатели среднего ценового сегмента:
- Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
- Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.
В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
- Мы в TELEGRAM;
- Мы в Instagram;
- Мы на YouTube;
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
