Правила установки коллектора для теплого пола
Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.
Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.
Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.
На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

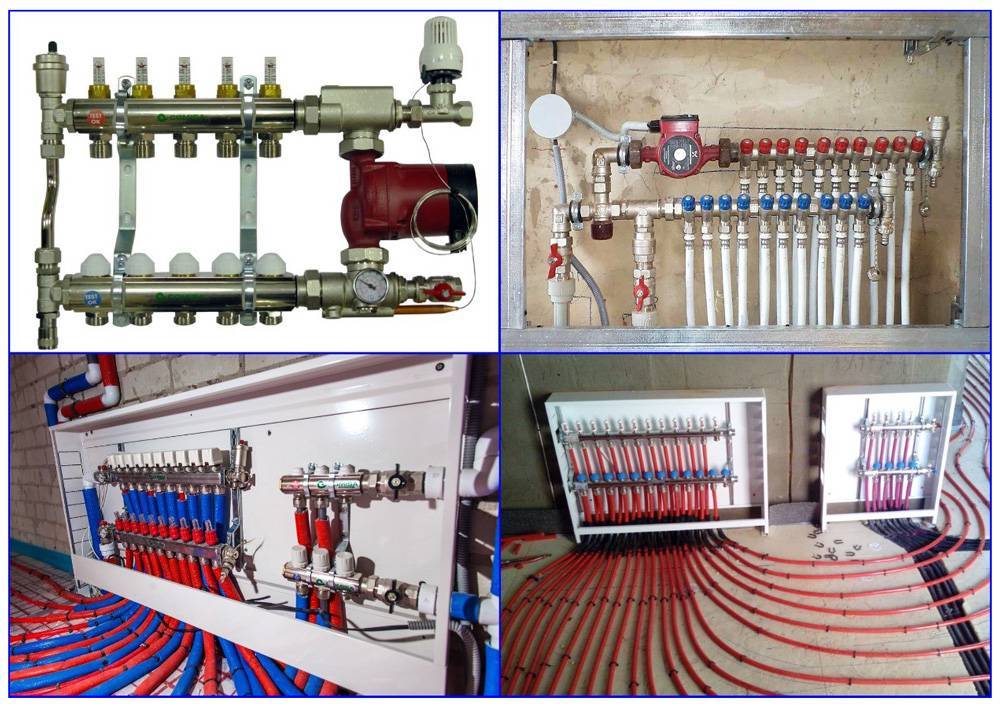

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом
Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».
Материалы
Коллектор для теплого пола делают из трех материалов:
- Нержавеющей стали. Самые долговечные и дорогие.
- Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
- Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.
Коллектор для теплого пола на 6 контуров

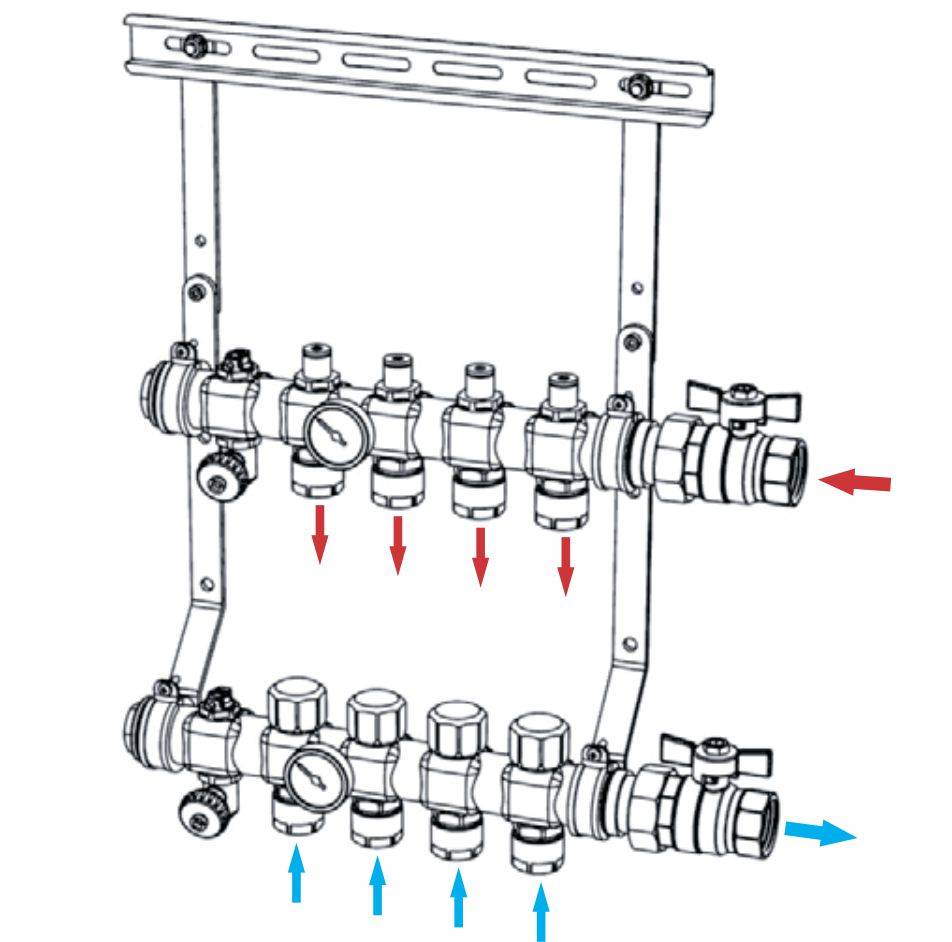

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.
Комплектация
При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

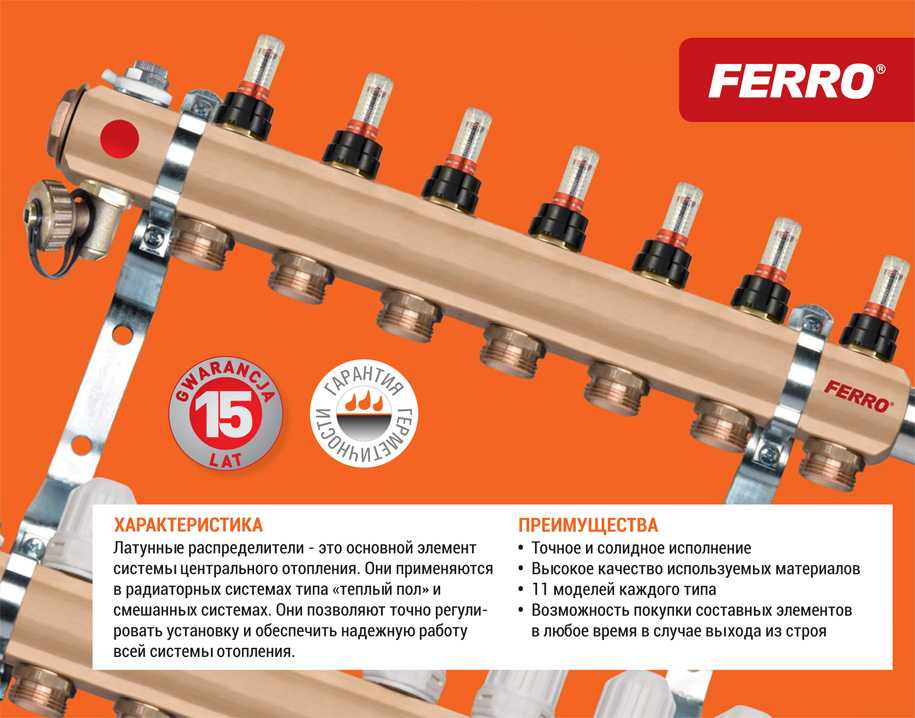

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.
Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

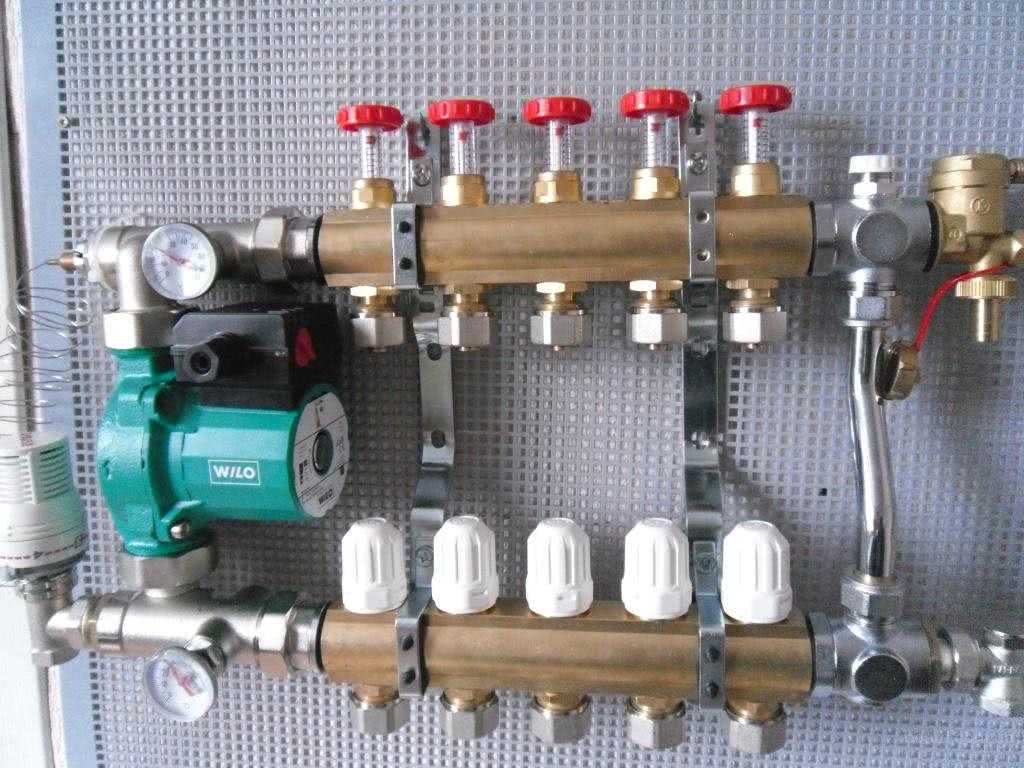

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

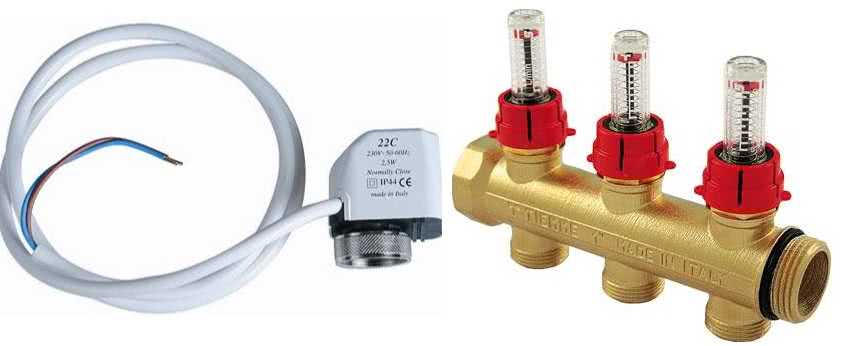

Расходомеры (справа) и сервоприводы/сервомоторы (слева)
Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
Как самому соорудить коллектор?
Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.
Этап планирования
Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.
- Число контуров, по которым будет проходить нагретая вода.
- Количество и технические характеристики входящего в схему нагревательного оборудования.
- Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.
Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.
Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему
Определяем конструкцию блока
Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.
- Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
- Циркуляционный насос следует подключать с торца конструкции.
- Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
- Подающие контуры отопительной системы подключают снизу или сверху.
Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.
На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры
Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.
Последовательность работ
Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:
- В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
- Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
- Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
- Теперь коллектор можно покрасить и хорошенько посушить.
- Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.
После этого устройство готово к эксплуатации
От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом. Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами
Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами
О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:
Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.
Виды гребенок для отопления
В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:
- коллектор для котельной;
- гидрострелка;
- локальные гребенки.
Распределительный коллектор отопления для котельной

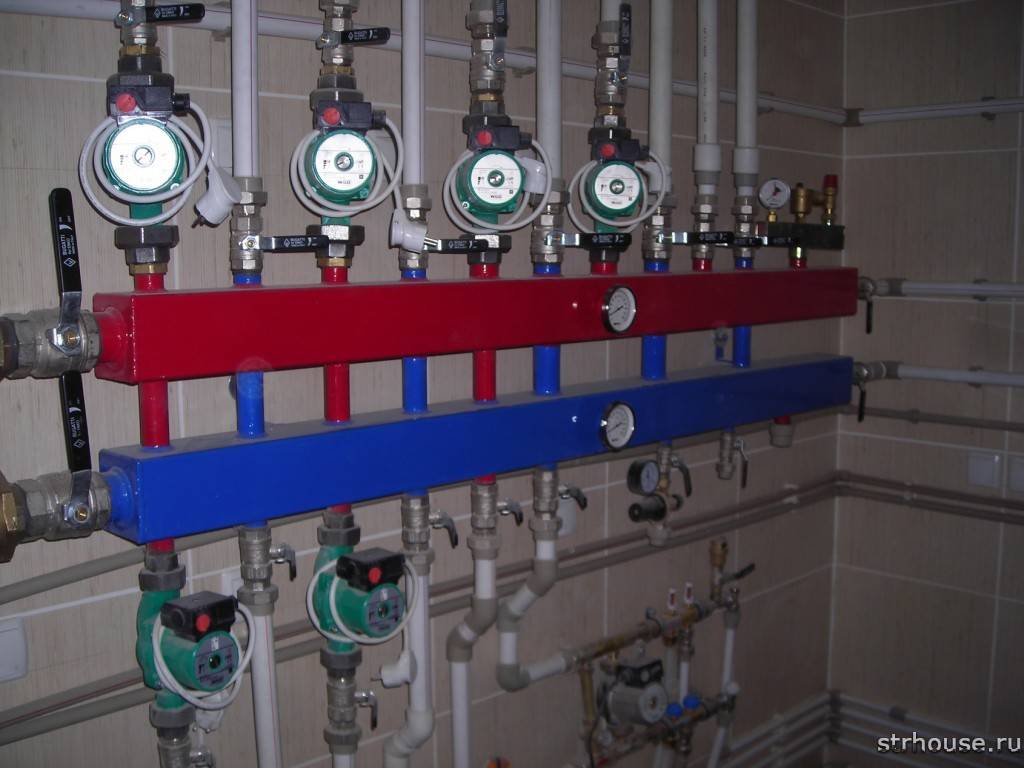

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.
В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.
Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.
Гидрострелка
Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.
Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.
Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:
Распределительная гидрострелка позволяет:
- не допускать резких колебаний температур, снижающих ресурс системы;
- сохранять объем воды в теплообменнике котла на постоянном уровне;
- поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.
Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.
Гребенка для отопления
Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).
Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.
Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.
Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.
И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.
Советы
Коллектор – вещь, задающая направление воды в системах водоснабжения. Их используют в многоквартирных и частных домах, общественных объектах и других местах. Разводка помогает сохранить напор воды, когда к стояку подключены потребители. Из-за этого подходить к выбору сантехнической гребенки нужно осознанно. Не забывайте о следующих рекомендациях:
- При выборе учитывайте назначение. Предусмотрены отдельные продукты для холодной и горячей воды. Распознать их можно по цветной маркировке.
- Выбирайте по производителю. Старайтесь приобретать гребенки от известных проверенных брендов.
- Соблюдайте технологию при подключении коллектора. Это позволит минимизировать риск протечек, вы насладитесь полноценной работой системы водопровода.
- Выбирайте разводки с запорами на отводах. Это удобно, когда необходимо отключить от водоснабжения определенного потребителя.
- Учитывайте материал изготовления. Он должен соответствовать трубам.
- Заранее посчитайте количество отводов. От этого зависит, сколько потребителей вы подключите к трубе. Поставьте их больше и закройте заглушками. В будущем сможете снять их и подключить новый потребитель.
- Коллектор, фитинги и другие комплектующие к нему лучше покупать от одного производителя. Так они будут подходить друг другу.
- Если планируете в будущем подключить еще одного потребителя воды, на отводы ставятся запорные механизмы. Они надежно защищают отверстия от протечек. Когда вы откроете их, удастся подключить и использовать.
- Выбирайте товары, оборудованные вентильными механизмами. Время на монтаж гребенки сократится в разы. Также упадет риск протечек в местах соединений. Ошибки в монтаже недопустимы. Они обязательно приведут к серьезным проблемам в будущем.
Все коллекторы для водопровода разные. Выбирать их неподготовленному человеку сложно. Проконсультируйтесь с сантехником, осмотревшим трубы
Он расскажет, какая гребенка подходит, обратит внимание на важные моменты. Специалист подскажет, какие компоненты понадобятся еще. В каталоге представлены коллекторы различных размеров и производителей
Вы обязательно подберете нужную разводку. При необходимости консультант ответит на все вопросы
В каталоге представлены коллекторы различных размеров и производителей. Вы обязательно подберете нужную разводку. При необходимости консультант ответит на все вопросы.
Тестирование и проверка работоспособности системы
После того, как монтаж распределительной гребенки для системы отопления выполнен, необходимо проверить и протестировать ее работоспособность. Это позволит выявить возможные ошибки или неисправности и своевременно их устранить. В этом разделе мы рассмотрим несколько шагов, которые помогут вам правильно провести тестирование и проверку системы отопления после монтажа гребенки.
- Проверка подачи горячей воды
Первым шагом в тестировании системы отопления является проверка подачи горячей воды. Для этого откройте краны во всех помещениях, подключенных к системе отопления, и убедитесь, что вода нагревается и подается в них равномерно и достаточно быстро.
Проверка регулировки температуры
Вторым шагом является проверка регулировки температуры в разных помещениях. Установите желаемую температуру на термостате и проверьте, что она поддерживается во всех помещениях. Если температура слишком низкая или слишком высокая, проверьте работу клапанов и настроек системы.
Проверка равномерности нагрева
Третий шаг — проверка равномерности нагрева помещений. Убедитесь, что температура во всех помещениях достигает желаемого уровня и остается стабильной на протяжении всего времени работы системы. Если есть расхождения в температуре, проверьте работу клапанов и радиаторов.
Проверка утечек
Важным шагом при проверке работоспособности системы отопления является проверка наличия утечек. Внимательно осмотрите все соединения, трубы и клапаны на предмет возможных течей. Если вы обнаружите утечку, немедленно примите меры для ее устранения.
Проведение испытаний
Наконец, проведите испытания системы отопления в режиме, близком к реальным условиям эксплуатации. Проверьте, как система работает при разных режимах и размерах нагрузки, например, при открытии одновременно нескольких кранов или при работе разных теплообменников. Запишите результаты испытаний и проанализируйте их для определения эффективности системы отопления.
Правильное тестирование и проверка работоспособности системы отопления после монтажа гребенки позволят выявить возможные проблемы и устранить их до того, как они приведут к серьезным последствиям. Не забывайте также проводить регулярное техническое обслуживание системы для поддержания ее в исправном состоянии на протяжении всей эксплуатации.
Для чего необходима гребенка системы отопления
Раньше при строительстве домов использовалась магистральная разводка труб, которая в настоящее время считается очень неудобной. Квартиры отапливались неравномерно, и никто не мог выровнять в трубах давление. Сегодня это проблема решена, потому что была создана распределительная гребенка для отопления. Для устранения проблемы в домах с готовой системой отопления разводку труб необходимо менять на коллекторную систему.
Что происходит после установки гребенки для отопления:
- давление в трубах выравнивается по всему помещению;
- исчезает проблема, связанная с резким охлаждением воды в ванной, когда в другом месте включается кран;
- дом начинает отапливаться равномерно.
Это лишь некоторые достоинства коллекторной разводки труб после установки гребенки для отопления. Чтобы по максимуму уменьшить неравномерную подачу воды, прибор устанавливают как для горячей, так и для холодной воды. На нем устанавливают специальные краны, которые перекрывают водный поток в отдельном узле. Это пригодится в таких случаях, когда начинает протекать унитаз в туалете или в ванной сломался кран.
Для чего нужна система коллекторной разводки?
Сначала нужно выяснить, что такое гребенка или коллектор для водоснабжения. Гребёнка – является распределительным устройством, используемым во время установки систем отопления, водоснабжения и во время подключения теплых полов. Конструкция гребенки дает возможность распределять тепловые потоки по всей площади помещения. Рассмотрим детально, какую роль играет гребенка в водопроводной системе, как ее подобрать и осуществить ее монтаж.
В домах старой конструкции во время прокладки использовался магистральный метод. К основной ветке по очереди подключались трубы, из-за этого жильцы жилфонда старого типа и сейчас страдают от неравномерного распределения давления и температуры. Традиционно в водопроводах использовался метод тройниковой разводки на резьбе или сварке. Возможности тройника не позволяют обеспечить стабильный напор при работе нескольких точек одновременно, здесь и приходит на выручку системе водоснабжения гребенка.
В разводке для водоснабжения far при помощи гребенок или коллекторов нет подобных недостатков. Подключение труб к магистрали осуществляется параллельно. Подключение гребенки для холодной либо горячей воды либо даже заполнение бассейна никоим образом не влияет на водоснабжение соседних квартир.
Распределительная гребенка для любой воды служит для выравнивания давления в сети, предотвращает резкие перепады напора и гидроудары. В домах современного типа разводящие коллекторы устанавливают на горячий и холодный водопровод. При помощи коллектора типа гребенки для каждой квартиры создается независимая система водоснабжения, более того:
- есть возможность провести водопроводную трубу в квартире к каждой точке;
- гарантия независимой работы всей сантехники независимо друг от друга.
Для того чтобы достигнуть оптимального результата, рекомендуется установить коллекторы гребенки на холодный и горячий водопровод. Выход каждой трубы должен быть оснащен краном, который позволит быстро остановить подачу воды на любой прибор. Данное свойство будет хорошим подспорьем во время неисправности крана или сливного бачка.
- надежное соединение в системе;
- четкая работа;
- стабильное давление;
- обеспечение удобного использования бытовых приборов подключенных к водопроводу;
- есть возможность для установки на трубу с горячей водой;
- исключение температурных перепадов;
- можно устанавливать разводку водопровода скрытым способом;
- не требуется полное отключение системы для ремонта на отдельных точках.
К минусам можно отнести, пожалуй, стоимость самого коллектора, а также некоторых комплектующих которые нужны для его монтажа (фитинги, стояки, клапаны и другое). Более того множество подключений делают саму систему более громоздкой. Но при учете надежности пользы работы конструкции, то расходы вполне окупаются.
Как выбрать гребенку
При выборе подобного агрегата необходимо обращать внимание не только на материал, из которого он сделан
Важно учесть его пропускную способность (прибор должен справляться с количеством воды, поступающей ко всем узлам), давление, которое он может выдержать, уровень энергопотребления (из расчета на каждый вид оборудования). К тому же коллектор для воды должен иметь возможность расширяться на тот случай, если в доме появятся дополнительные приборы, требующие подачи жидкости. К тому же коллектор для воды должен иметь возможность расширяться на тот случай, если в доме появятся дополнительные приборы, требующие подачи жидкости
К тому же коллектор для воды должен иметь возможность расширяться на тот случай, если в доме появятся дополнительные приборы, требующие подачи жидкости.
Качественная и надежная работа системы отопления и водоснабжения во многом зависит от правильного выбора такого агрегата, как распределительная гребенка. Провести его установку самому достаточно сложно, особенно если вы с этим никогда не сталкивались. Наш совет – узнать полную информацию о подобном приборе или обратиться к профессионалам за консультацией.
Как обеспечить проветривание помещения
Самый простой и наиболее эффективный способ установки — ограничитель открывания окна — гребенка, как называют его в народе. Такое название ограничитель получил из-за своего внешнего вида. Ведь эта пластиковая планка с выемками напоминает гребень, с помощью его зубцов оконная створка фиксируется в нужном положении.
Установка гребенки на окно ПВХ самостоятельно
Если вам предстоит выбирать, куда отправиться за покупкой гребенок, то отнеситесь к этому со всей ответственностью. Специалисты советуют за покупкой подобного устройства отправляться не на рынок, а в специализированные магазины, тогда вы будете уверены в его долговечности и качестве производимой вентиляции. Стоит особо отметить универсальность данного нехитрого устройства, к примеру, с его помощью можно надежно зафиксировать распахнутую настежь створку и быть уверенным, что даже при сильном ветре она не повредится, а довольно хрупкий стеклопакет не растрескается.
Достоинство и недостатки гребенки
Если говорить о достоинствах данного устройства, то к сожалению, их совсем немного. Гребенка для пластиковых окон, фото которой представлена в данной статье, характеризуется простотой конструкции. Кроме того ее преимуществами считают несложную установку и возможность купить такое устройство за относительно невысокую цену.
Установленная гребенка на ПВХ-окне своими руками
Конечно, же, есть у него и недостатки. Основной из них то, что при его установки возникает необходимость сверления дополнительных отверстий, это может привести к снижению прочности профиля и деформации оконной рамы, а, следовательно, есть риск нарушения герметичности.
Ко всему прочего нельзя исключать вероятности того, что после установки подобного механизма теплоизоляционные свойства системы понизятся, и станет немного хуже звукоизоляция, а ведь далеко не каждый согласится терпеть даже небольшие сквозняки и незначительное повышение уровня шума.
Выбор материалов и инструментов
Для изготовления гребенки для плитки 600х600 потребуются следующие материалы:
1. Брусок или доска
Для основы гребенки лучше всего использовать прочный и прямой брусок или доску. Он должен быть достаточно длинным и широким, чтобы создать удобную ручку для работы. Рекомендуется выбирать материал, который не будет искривляться или деформироваться при работе.
2. Рейка или лист стекла
Рейка или лист стекла используются для создания зубцов гребенки. Рекомендуется выбирать рейку или лист стекла, который обладает ровными краями и не имеет дефектов. Такой материал обеспечит точный и ровный процесс нарезки плитки.
3. Ручка и крепежные элементы
Для удобства работы необходимо прикрепить ручку к бруску или доске. Рекомендуется использовать прочные крепежные элементы, которые обеспечат надежное соединение ручки с основой гребенки.
Дополнительные инструменты:
— Пила для дерева или лобзик
— Шлифовальная бумага
— Шуруповерт или отвертка
Для изготовления гребенки для плитки 600х600 вам понадобятся эти материалы и инструменты. Не забудьте выбрать качественные и надежные материалы, которые обеспечат точную и ровную нарезку плитки.
Расходометры
Устройство и принцип работы расходометра
Расходометр представляет собой устройство для измерения расхода теплоносителя в системе отопления. Установлен на распределительной гребенке, расходометр измеряет количество теплоносителя, проходящего через каждую отдельную ветвь отопительного контура. Расходометр состоит из корпуса и двух соединительных фланцев для монтажа на гребенку, внутри которого расположен измерительный блок.
Измерительный блок расходомера основан на принципе вихревого расходомера. Датчик вихря расположен внутри измерительного блока. При прохождении теплоносителя через расходомер, на перегородке внутри измерительного блока образуются вихри. Частота образования вихрей напрямую зависит от скорости течения теплоносителя. Измерительный блок расходомера определяет частоту образования вихрей и расчетно определяет объем теплоносителя.
Преимущества использования расходомеров
- Обеспечение балансировки системы – расходомер позволяет определить неравномерность распределения теплоносителя в системе отопления и устранить это путем балансировки. Балансировка позволяет добиться равномерного обогрева всех помещений и снизить расход теплоносителя.
- Контроль параметров системы – учитывая, что расходомер измеряет объем теплоносителя, эксплуатирующая компания имеет возможность контролировать ресурс отопительной системы, проводить ремонтные работы и избежать аварийных ситуаций.
- Экономия – расходометры позволяют добиться баланса системы и снизить расход теплоносителя, что в свою очередь снижает затраты на отопление зданий и сооружений.
| Улитковый | Вихревой | |
|---|---|---|
| Принцип работы | Измерение объема теплоносителя по вращению винта внутри корпуса. | Определение объема теплоносителя на основе частоты образования вихрей. |
| Точность | Точность измерений ниже, чем у вихревых расходомеров. | Обеспечивает более точное измерение чем улитковый расходомер. |
| Степень износа | Опасность забивания улитки теплоносителем, критична качество воды в системе. | Не имеет деталей, склонных к засорению. |
Выбор гребенки для теплого пола
Отдельно стоит сказать про то, как правильно выбрать гребенку для теплого пола
При этом следует обращать внимание на следующие критерии:
- материал, из которого изготовлены коллекторы подачи и «обратки»;
- количество контуров на коллекторах в гребенке, допустимый уровень давления и потока воды;
- степень автоматизации изделия – какие датчики представлены в гребенке, есть ли термостаты и прочая электроника для более тонкой настройки температуры в контурах теплого пола;
- фирма-производитель гребенки для теплого пола.
Выбор гребенки для теплого пола
Теперь раскроем каждый из пунктов подробнее. Начнем с материала, из которого изготовлена гребенка.
Таблица. Материалы, используемые в производстве гребенок для теплого пола.
Материал
Описание
Латунь
Гребенки для теплого пола из этого материала изготавливаются путем литья. В результате получается достаточно крепкая и долговечная деталь, но при этом дорогая
Если для вас цена гребенки не является проблемой, то стоит обратить внимание на изделия из латуни.
Нержавеющая сталь
Изготавливается путем сварки (с последующим тщательным заделыванием шва). По своей прочности схожа с изделиями из латуни, но при этом гребенка из нержавейки может быть подвержена электрохимической коррозии.
Пластик
Дешевые гребенки, изготавливаемые из качественного пластика, стойкого к воздействию высоких температур и давления
По своим качествам почти не уступают изделиям из металлов.
гребенка для теплого пола
Определившись с материалом, перейдите к рассмотрению прочих параметров гребенки. И самый важный из них – количество отводов на коллекторах. В идеале оно должно быть равно количеству контуров в системе теплого пола. Но также допускаются гребенки с большим количеством отводов – в таком случае нужно использовать заглушки. Еще перед покупкой желательно произвести простейшие расчеты и определить, какое давление и поток жидкости будут в вашей системе. Гребенка должна соответствовать условиям, в которых она будет работать. При этом желательно иметь некий «запас прочности» на случай резкого повышения давления или потока теплоносителя в системе.
Далее нужно определиться, какая степень автоматизации и регулирования температуры и потока вам необходима. Сегодня на рынке сантехники присутствуют технически совершенные гребенки, которые можно подключать к термостатам и программируемого контроллеру. С их помощью можно постоянно регулировать температуру и поток на контурах в соответствии с погодой на улице и потребностями жильцов. При этом высокая цена изделия окупается дополнительной экономией на теплоносителе.
Комплект гребенки для теплого пола с автоматическим регулированием при помощи комплекса термодатчиков, размещаемых непосредственно в тех помещениях, которые обогреваются
И, наконец, всегда обращайте внимание на страну и фирму-производителя. Как правило, гребенки для теплого пола, изготовленные европейскими компаниями, отличаются лучшим качеством, но при этом и дороговизной
В качестве альтернативы им могут выступать отечественные и китайские устройства, которые уступают по своей долговечности и надежности, но при этом намного доступнее для простого покупателя.

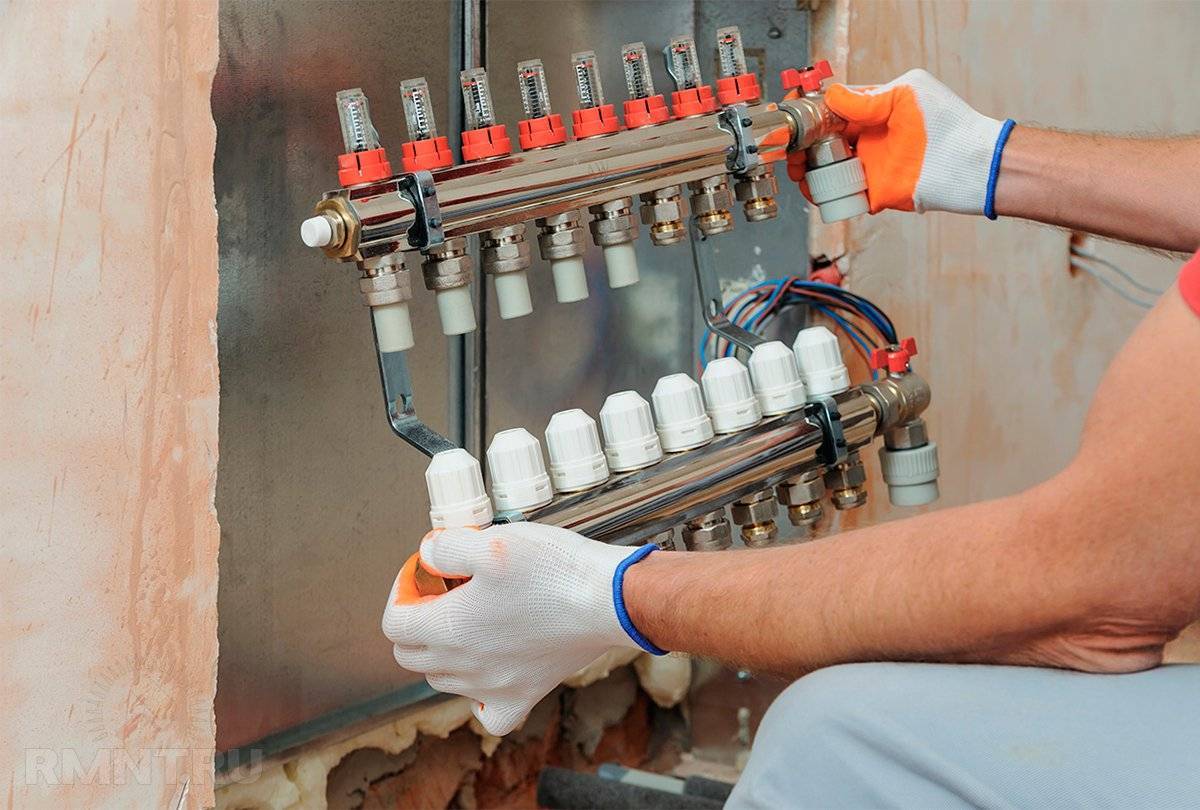

Гребенка или коллектор теплого пола располагается в специальном шкафу (монтажном ящике)
Установка дополнительных узлов и прокладка труб
1. После того, как основной участок гребенки готов, нужно приступить к установке дополнительных узлов. Вам понадобятся следующие материалы: краны, фитинги, штуцеры и другие соединительные элементы.
2. Определите места, где необходимо установить краны. Обычно это делается в местах, где будет требоваться контроль над подачей воды. Прокладывайте трубы так, чтобы обеспечить удобный доступ к кранам.
3. Установите краны на соответствующих участках гребенки. Следуйте инструкции производителя и убедитесь, что все соединения герметичны. Для этого можно использовать герметик или специальную ленту.
4. Прокладка труб производится после установки кранов. Для этого используйте фитинги и штуцеры для соединения труб разных участков гребенки
Обратите внимание на правильное соединение труб, чтобы они не перекрещивались или не пересекались
5. При соединении труб с фитингами или штуцерами убедитесь, что соединение надежное и герметичное. Используйте специальный инструмент для затягивания соединений или выполняйте эту операцию вручную с максимальным усилием.
6. По мере прокладки труб проверяйте уровень их горизонтальности. Если необходимо, корректируйте положение трубы, чтобы уровень воды сохранялся на всей длине гребенки.
7. Проверьте работу всех установленных узлов и соединений. Убедитесь, что вода протекает без проблем и нет никаких утечек или неправильных подключений.
8. Завершите установку дополнительных узлов, прокладку труб и проверку работоспособности системы. Если все исправно функционирует, можно приступать к подключению гребенки к водопроводной сети.
