Принцип работы
Принцип работы грязевиков любого типа осуществляется по предельно простой схеме:
- Теплоноситель поступает в патрубок, после чего направляется внутрь корпуса. На дно оседают частицы грязи.
Затем вода из внутренней полости грязевика поступает в фильтр, установленный в выходном патрубке.
После чего очищенный теплоноситель поступает в трубопроводы системы отопления.
Очищение от частиц грязи происходит посредством извлечения стакана из выходного патрубка. Нижняя часть корпуса грязевика должна периодически очищаться от скопившейся грязи. Фильтр-грязевик подключается к трубопроводам как при помощи резьбы, так и посредством фланцев.
Прекрасным изобретением считаются грязевики магнитного типа. Ржавчина притягивается к магниту, что никоим образом не сказывается на интенсивности потока воды в отопительной системе. Выловленные магнитом частицы скапливаются в специально предназначенных для этого местах.
В связи с тем что грязевики для систем отопления не меняют давление, их допускается использовать на линии всасывания насосного оборудования большой мощности. В данном случае магнит внешне представляет собой тонкий цилиндр диаметром примерно 40 мм.
Некоторые потребители сомневаются, что установка грязевика на трубопроводе системы отопления столь важна. Тем, кто считает, что система будет прекрасно функционировать без данного прибора, стоит сказать, что, конечно же, без него можно обойтись. Но при этом эксплуатационный срок системы значительно сократится по причине загрязнений и других факторов, связанных с этим. А также сократится эффективность отопительной системы.
Достоинства данного изделия неоспоримы, в особенности, когда эксплуатация системы отопления требует частой очистки котлов и трубопроводов. Также грязевики приходят на помощь в зимний период времени, когда отопительные приборы еще не достаточно теплые.
Итак, преимущества грязевика для систем отопления очевидны. Причем и стоимость его сравнительно невысока. Так что не стоит слишком задумываться о том, стоит ли устанавливать фильтр для системы отопления. Безусловно, приобрести данное изделие намного выгоднее, чем заниматься устранением какой-либо поломки или производить замену трубопроводов системы.
Также стоит учитывать тот момент, что, помимо финансовых затрат, перебои в работе отопительной системы способны принести немало переживаний.
С грязевиком система будет функционировать надежно, а главное — уменьшится вероятность возникновения аварийных ситуаций.
1. 2. 3. 4. 5.
Особую важность в монтаже теплоснабжения в доме играет такой элемент, как фильтр для системы отопления. Сфера применения этого оборудования – те нагревательные системы, где основным носителем тепла служит горячая вода. Благодаря такому прибору весь отопительный контур будет функционировать надежно и безопасно, поскольку многочисленные вредные вещества наподобие частиц мусора и различных примесей в теплоносителе способны нанести существенный вред всей системе
Благодаря такому прибору весь отопительный контур будет функционировать надежно и безопасно, поскольку многочисленные вредные вещества наподобие частиц мусора и различных примесей в теплоносителе способны нанести существенный вред всей системе.
Так, грязевой фильтр для отопления задерживает все эти вещества, предотвращая их попадание в наиболее важные элементы отопительного контура – нагревательный котел и циркуляционный насос. Их повреждение может стать причиной выхода из строя всей системы, а ремонт, как правило, является довольно дорогостоящим
Поэтому очень важно, грязевик для системы отопления был смонтирован грамотно, а для этого, прежде всего, следует изучить все его технические и эксплуатационные характеристики, о которых далее и пойдет речь
Грязевики для систем отопления. Фильтр-грязевик для отопления – выбор, установка и обслуживание
Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?
Откуда грязь в отоплении, почему нет движения жидкости
Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.
Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.
Какие фильтры применяются в системах отопления для дома

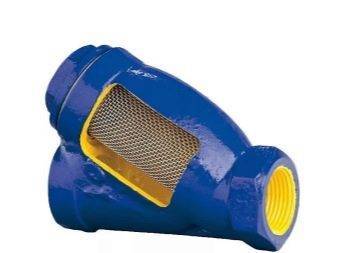

В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.
Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

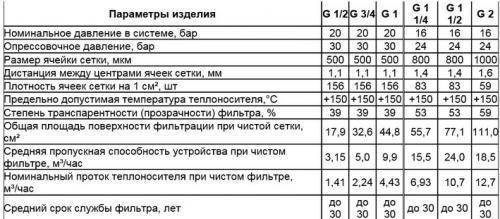

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.
Варианты конструкций грубой очистки системы отопления
Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.

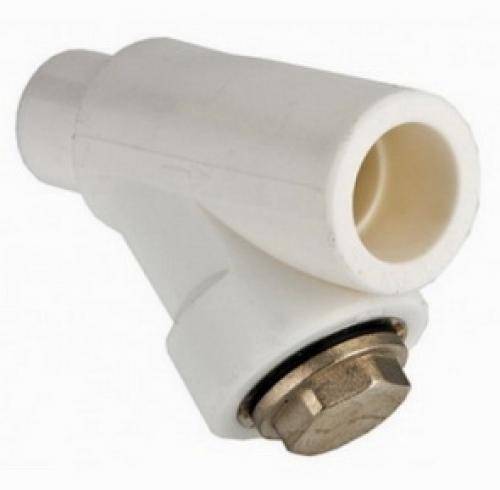

Из полипропилена – вваривается, и на этом точка…

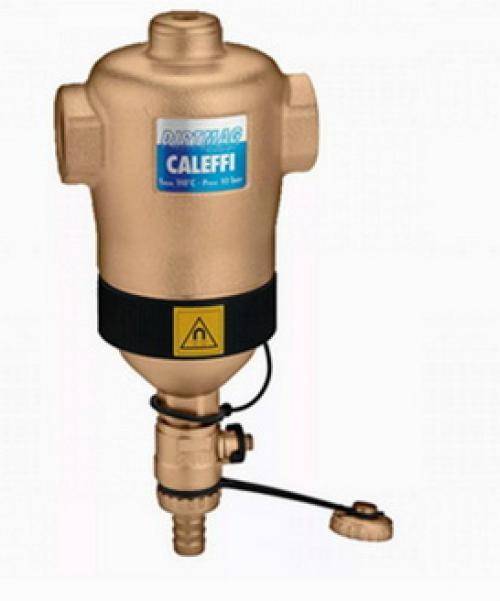

С дополнительным магнитным улавливателем в отстойнике.
С промывочным краном.

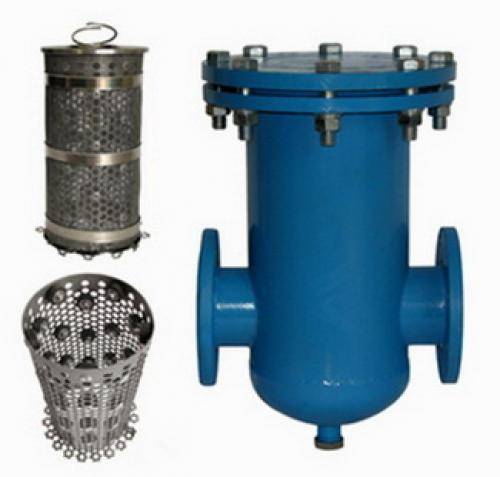

На фланцах, при диаметре труб более 2 дюймов.
Корпус из чугуна, может быть и прозрачным…
Как обслуживается грязевой фильтр
Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.
Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….
Главное правило установки грязевика
Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.
Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.
Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.
Как устанавливается очистной фильтр в систему отопления, схема
Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.
С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.
Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.
Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.
Предметы мебели
Несколько примеров меблировки кухни, объединенной с гостиной:
- 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
- 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
- 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.
Фильтр-грязевик для отопления – выбор, установка и обслуживание
Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?
Откуда грязь в отоплении, почему нет движения жидкости
Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.
Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.
Какие фильтры применяются в системах отопления для дома
В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.
Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.
Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.
Варианты конструкций грубой очистки системы отопления
Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.
Из полипропилена – вваривается, и на этом точка…
С дополнительным магнитным улавливателем в отстойнике.
С промывочным краном.
На фланцах, при диаметре труб более 2 дюймов.
Корпус из чугуна, может быть и прозрачным…
Как обслуживается грязевой фильтр
Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.
Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….
Главное правило установки грязевика
Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.
Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.
Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.
Как устанавливается очистной фильтр в систему отопления, схема
Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.
С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.
Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.
Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.

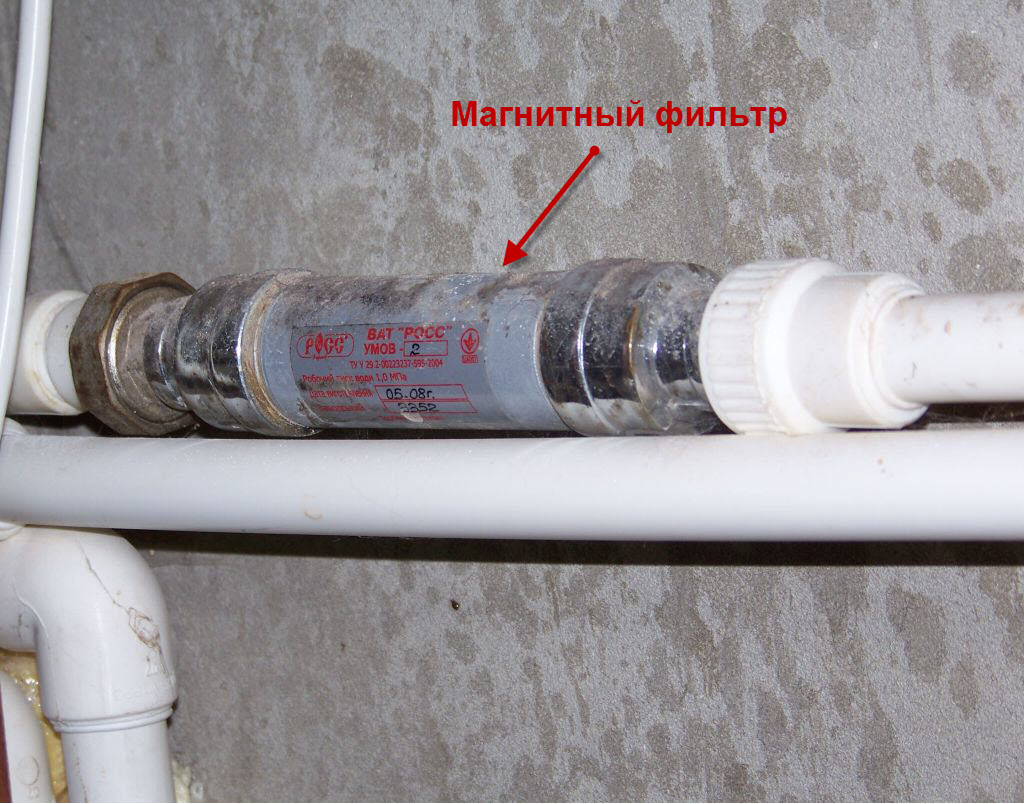

Магнитный фильтр для отопления
Прекрасной разработкой в сфере отопительных систем является магнитный фильтр для отопления. В основе функционирования такого фильтра – использование магнита: частицы загрязнения вытаскиваются из общего потока жидкости, не влияя на ее ход.
Магнитный фильтр для отопления
Под действием магнитного поля частицы вытаскиваются из потока и скапливаются в местах, специально для этого отведенных. Такие устройства никоим образом не влияют на давление в гидросистеме, поэтому их можно использовать во всасывающей линии мощных насосов. Магниты в таких фильтрах – это тонкие цилиндры с внешним диаметром примерно 40 мм.
Чрезмерное давление в отопительной системе, резкий температурный скачок – все это приводит к тому, что стальные элементы, трубы ржавеют раньше времени. Далее засоряется вода, что негативно сказывается на работоспособности котлов, прочих отопительных систем. Во избежание таких неприятных последствий рекомендуется устанавливать фильтр очистки воды в системе отопления.
Вода всегда содержит примеси инородных элементов. Если не установить специальный фильтр, эти взвеси будут проникать в отопительное оборудование, портить состояние труб и самого оборудования. Кроме того, когда жидкость в котле, радиатор нагревается, формируется осадок, оседающий, как известковый налет.
Домашнее оборудование для отопления должно обязательно включать:
- очистку грубого типа;
- «тонкую» фильтрацию;
- магнитные очистительные конструкции (задерживают сколы труб, возможные примеси ржавчины).
Как ставить фильтр на отопление
Установка фильтра на систему обогрева осуществляется при температуре не ниже -20⁰С при давлении в пределах 2,5 МПа. Точка монтажа – труба обратки перед насосом или перед котлом, в который встроена насосная установка. Такое решение продиктовано необходимостью удалить осадок и грязь до начала нового цикла циркуляции и до попадания взвесей в дорогостоящее оборудование.
Работы проводят в такой последовательности:
- Систему отопления дома перекрывают, после чего жидкость из труб сливают в подготовленную емкость.
- Осматривают трубы, при сильном загрязнении выполняют промывку.
- Тщательно очищают от ржавчины поверхность трубопровода в месте установки.
- Фильтр монтируют на выбранный участок и размещают вниз отстойником, фиксируя соединения сваркой или гаечным ключом.
- Систему отопления запускают в работу и проверяют герметичность установки нового элемента.
- Для упрощения обслуживания фильтра перед ним устанавливают запорный вентиль, а после него – редукционный клапан.
Назначение грязевика
То, что в теплоносителе присутствуют посторонние фракции, может послужить причиной того, что они будут накапливаться в местах соединений труб, таким образом уменьшая их диаметр внутри. Кроме этого, эти фракции способны забить полости элементов отопительного контура – насоса циркуляции, теплообменника и т.д. Все эти негативные моменты могут существенно понизить коэффициент полезного действия вашего котла, а также увеличить возможность отказов и поломок системы. При этом также и с таким же расходом топлива степень нагревания теплоносителя понижается. Вследствие этого пользователю приходится увеличивать рабочую мощность, переходить на другой режим отопления.
Грязевики для системы отопления применяются для того чтобы ловить стойкие механические частицы – ржавчину и окалину, которые способны нанести вред вашему оборудованию и арматуре в трубопроводе.
Принцип работы
В обычных фильтрах механической очистки располагаются сеточки или сменные картриджи. В какой-то момент они забиваются, и уже не способны нормально фильтровать воду. Тогда приходится перекрывать подачу воды и откручивать фильтровальный элемент для его замены или очистки подручными средствами. Это не всегда удобно, так как очень часто эти приспособления располагаются в труднодоступных местах.
Самопромывные фильтры для воды лишены этого недостатка. На них есть специальный кран. При активации режима промывки через этот промывочный кран удаляется грязь, смываемая с фильтровального элемента. Способ может отличаться: специальная турбина, подача воды в обратном направлении. Естественно, прежде чем промыть фильтр, необходимо подставить под кран тазик, а лучше соединить его с системой канализации.
Виды
Классифицировать грязевики для отопительных систем можно по нескольким признакам.
Тип отделения частиц
По типу отделения частиц изделия делятся на три разновидности.
Отстойники

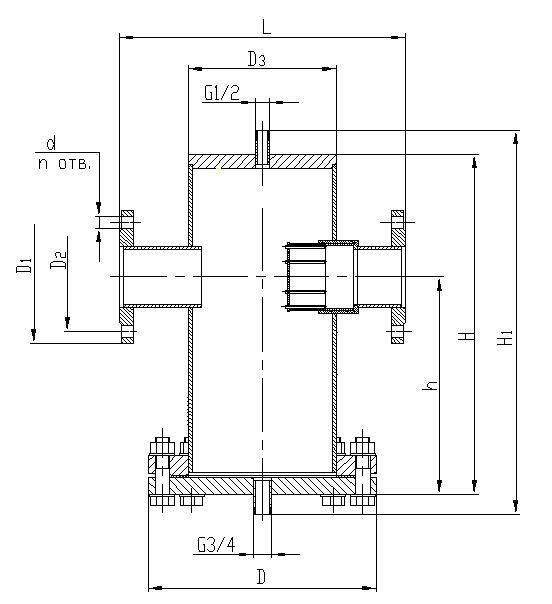

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

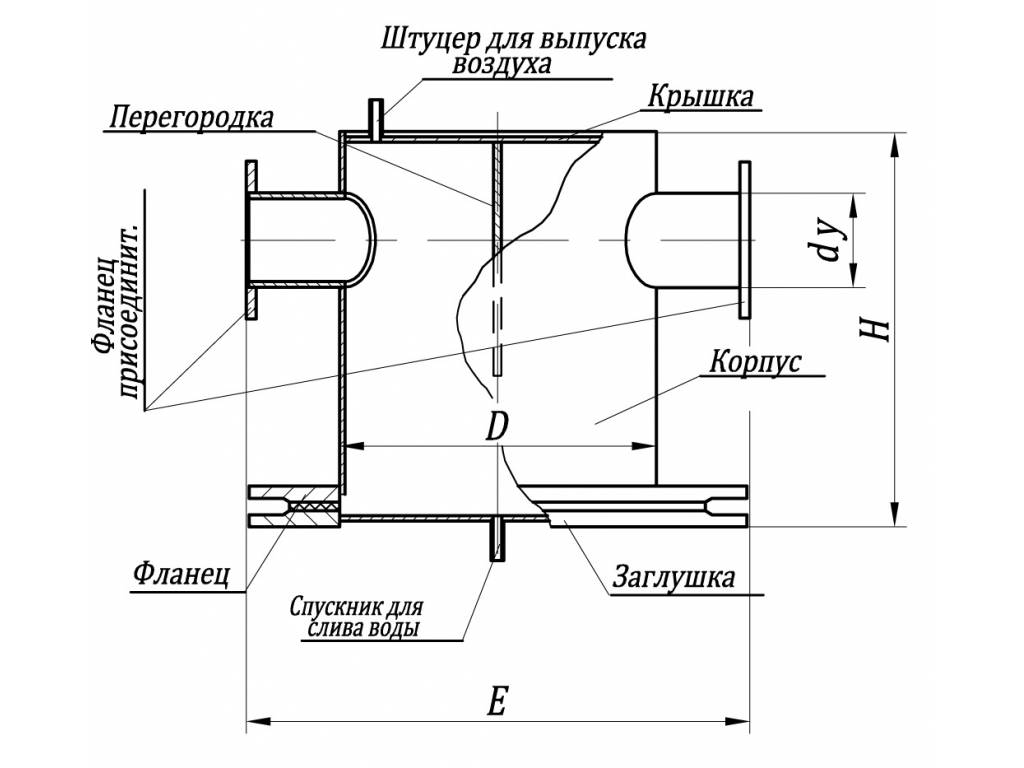

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.
Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.
Сетчатые
Грязевики такого типа являются самыми распространенными изделиями на рынке.
Его составными элементами являются следующие:
- крышка;
- игольчатый клапан;
- актуатор;
- поплавок;
- сетка-сепаратор воздуха;
- осадочная камера;
- сетка шлама;
- место накопления мусора;
- кран слива грязи.
По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.
За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

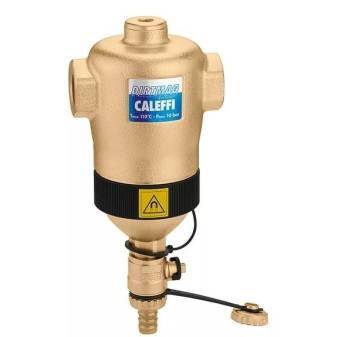

Магнитные
Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.
Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.
По виду обслуживания
В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:
- Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
- Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
- Промывные. Стакан требует ручной очистки.
По типу монтажа
В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.
Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.
Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.
Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.
Назначение и принцип работы грязевиков
Грязевик с фильтром очищает воду от частиц мусора, ржавчины, способствует правильной работе оборудования
При наличии отопительном оборудовании мусора, окалины и ржавчины происходит скопление посторонних фракций в местах соединения узлов. Это приводит к уменьшению диаметра полостей и пагубно влияет на работу теплообменников, циркуляционных насосов, а также других структур в оборудовании.
При устранении засоров используются грязевики для систем отопления. Они удаляют твердые частицы типа ржавчины и окалины, а также взвешенные фракции, которые наносят вред отопительному оборудованию.
Механизм работы грязеуловителя достаточно прост. После попадания воды в патрубок рабочая жидкость транспортируется в корпус устройства. Внутри него взвешенные частички падают на дно в виде осадка.
Преимущества использования фильтра для отопления
Среди достоинств, которые несет в себе установка очистительных элементов для отопления, стоит выделить следующие:
- фильтр обеспечивает качественную защиту от любого рода загрязнений;
- слив воды в системе и заполнение контура новым теплоносителем не требуется выполнять часто;
- монтаж грязевика однозначно позволяет сэкономить финансовые затраты;
- система, оснащенная подобным фильтром, проработает долго и надежно.
Таким образом, список достоинств очистительного элемента лишь подтверждает тот факт, что его установка – это гарантия стабильной работы всей системы отопления и отсутствия необходимости проведения каких бы то ни было ремонтных работ.
Виды фильтров
Выделяют несколько разновидностей фильтрующих устройств в зависимости от способа установки грязевика на системе отопления.
Виды:
- Муфтовые агрегаты применяют в контурах малого и среднего сечения. Они имеют муфту с резьбой, которая облегчает их установку.
- Фланцевые устройства подходят для трубопроводов большого и среднего диаметра. В процессе установки используют болтовую обтяжку, уплотнительное кольцо и ответные фланцы на трубопроводе. Преимущество фланцевого фильтра в простоте его очищения, ведь его снимают без демонтажа труб.
- Глухие приспособления приваривают к трубопроводу. У них есть два патрубка с припусками для сварного шва.
При выборе фильтрующего устройства нужно заранее знать, как почистить грязевик в системе отопления.
По принципу обслуживания бывает три вида фильтров:
- Самопромывные со специальным краном. Для удаления шлаков потоком воды достаточно открыть вентиль.
- Промывные с заглушкой и пробкой. Для промывки устройства нужно снять два приспособления.
- Непромывные фильтры полностью демонтируют для очищения. Именно поэтому они не пользуются популярностью.
В зависимости от принципов очищения грязевики бывают тонкой и грубой фильтрации. Фильтры грубой очистки имеют сетку с размером ячеек не более 0,3 мм. Они удерживают только крупные плотные загрязнители. Приспособления тонкой очистки с ячейками в пределах 5-300 мкм предназначены для очищения воды в системе водоснабжения. Они не подходят для отопительных сетей из-за быстрого засорения.
Латунные
Сетчатые агрегаты с муфтой на резьбе устанавливают в автономных отопительных системах. Их размеры находятся в пределах 0,5-2 дюймов. Габариты ячеек составляют 500-800 мкм. Фильтры рассчитаны на давление в районе 16-20 бар и опрессовочное давление не выше 24 бар.
Чугунные
Конструктивно чугунные грязевики похожи на латунные модели. Отличие заключается в наличии магнитной стойки. Агрегат имеет чугунные пробки и корпус, а также сетку из нержавеющей стали. Фильтры из чугуна улавливают механические частицы и окалины.
Фланцевые магнитные

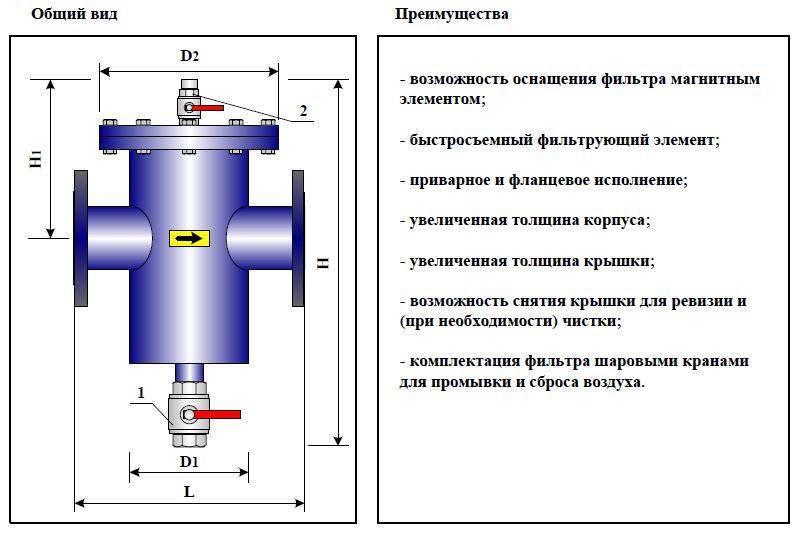

В данном приборе стоит фланцевая заглушка, а не пробка. Магнитный фильтр для отопления имеет сетку для задержки механических частиц, а также магнит для очищения теплоносителя от окалин. Габариты устройства могут отличаться, поэтому при его выборе нужно учитывать параметры сети.
Абонентские грязевики
Данная модель не только улавливает загрязнители, но и служит отстойником. Абонентские грязевики устанавливают вертикально и горизонтально. Поскольку они довольно большие по объему, их очищают редко. Эти приспособления крепят в любой точке сети на магистрали разного сечения.
Самоочистные грязевики
Самоочистные устройства помещены в корпус из металла и имеют муфтовое соединение. В них установлен стакан из пластика или стали для сбора шлаков. Также есть кран для промывки. Благодаря наружной сетке из теплоносителя удаляются пузырьки воздуха. Сетка внутри предназначена для очистки от механических загрязнителей.
В верхней части есть блок для сбора отфильтрованных пузырьков. Он укомплектован автоматическим воздухоотводчиком. Для очистки фильтра открывают кран в нижней части и ждут, пока шлаки выйдут вместе с потоком воды.
Как ставить фильтр на отопление
Установка фильтра на систему обогрева осуществляется при температуре не ниже -20⁰С при давлении в пределах 2,5 МПа. Точка монтажа – труба обратки перед насосом или перед котлом, в который встроена насосная установка. Такое решение продиктовано необходимостью удалить осадок и грязь до начала нового цикла циркуляции и до попадания взвесей в дорогостоящее оборудование.
Работы проводят в такой последовательности:
- Систему отопления дома перекрывают, после чего жидкость из труб сливают в подготовленную емкость.
- Осматривают трубы, при сильном загрязнении выполняют промывку.
- Тщательно очищают от ржавчины поверхность трубопровода в месте установки.
- Фильтр монтируют на выбранный участок и размещают вниз отстойником, фиксируя соединения сваркой или гаечным ключом.
- Систему отопления запускают в работу и проверяют герметичность установки нового элемента.
- Для упрощения обслуживания фильтра перед ним устанавливают запорный вентиль, а после него – редукционный клапан.
