Гофрированная труба для прокладки проводов — конструкция и применение

Размеры и цены кофры для кабеля

Размеры

Гофротрубы имеют разную «вместимость» и, соответственно, могут быть в диаметре от 16 мм до 65 мм. При этом нужно учесть, что если в гофре планируется размещение нескольких проводов, то необходимо их располагать так, чтобы свободным оставалось примерно половины радиуса.

Слишком плотная укладка будет способствовать быстрому разогреву электромагистрали, поэтому свободный воздушный зазор крайне необходим. Кроме того и провода для группового размещения выбираются особые.

Габаритные размеры гофры для кабеля зависят не только от количества проводов, но и от их сечения. Выбор нужно осуществлять по специальным таблицам.

В любом случае нужно придерживаться некоторых несложных правил и не выбирать слишком «компактные» варианты размещения кабеля. Самые тонкие трубки можно оставить для монтажа приборов освещения (для одиночного провода достаточно 16 мм). К розеткам, в которые не планируется включать мощные приборы (электрочайники, стиральные машины и т.п.) можно подвести провод в гофре 20 мм.

Проводка между двумя электрощитками должна убираться в канал от 32 мм, от щитка и от главной распределительной коробки до коробки следующего порядка — от 25 мм (такая же гофра подойдет для слаботочных линий); в межэтажных перекрытиях нужно ставить каналы от 40 мм.

Цены

В целом стоимость канала определяется стоимостью материала и его габаритами. ПВХ гофра будет самой дешевой, ПП и ПНД обычно находятся в среднем ценовом сегменте.

Металлогофра занимает дорогой сегмент, а разные металлопластиковые изделия формируют нишу «премиум». Дополнительные опции (протяжка и т.п.), разумеется, вызывают удорожание товара, хотя часто незначительное (по соотношению цена/качество эти варианты оказываются лучше).

Поставляется в магазин гофра в бухтах по 50 и 100 метров. Нередко магазины продают «отрезы» разной длины, но стоимость каждого метра изделия при этом, естественно, возрастает.

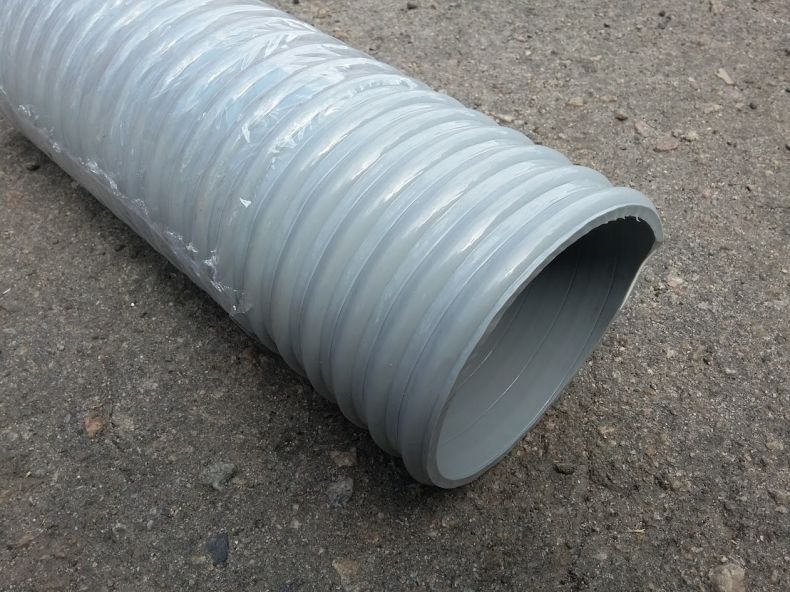

Конструкция и материалы гофры для электропроводки

Гофротруба представляет собой последовательность колец двух размеров: широкие и более плотные чередуются узкими, более тонкими и меньшего диаметра. Если трубу разрезать вдоль и развернуть, можно увидеть гребенку с прямоугольными выступами.

Такая конструкция позволяет трубе быть достаточно жесткой при поперечных нагрузках за счет плотных внешних колец и достаточно гибкой благодаря тонким внутренним кольцам. При разводке можно получить угол до 90 градусов.

Материал, применяемый при изготовлении гофротруб для электротехники, поливинилхлорид (чаще всего), полиэтилен низкого давления или пропилен. Эксплуатационные характеристики готовой гофротрубы из различных материалов отличаются незначительно.

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

• протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
• на острый угол нельзя устанавливать цельный гофрорукав;
• избегайте близкого расположения двух и более поворотов трассы;
• угол поворота должен быть больше 90 градусов, радиус – желательно больше;
• две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
• не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
• одна гофра – одна кабельная сеть;
• силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей

Гофра на потолке

Сторонники прокладки эл.проводов по потолку без защиты приводят три довода:

монтаж кабеля на потолке без гофры допускается

экономит кучу денег

экономит время на саму работу

При этом практически всегда имеется в виду прокладка кабелей в пучках.

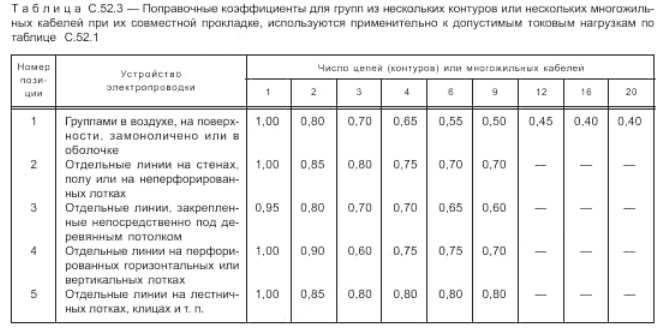

А вместе с пучками сразу нужно вспоминать про понижающий коэффициент. Нормативные документы ГОСТ Р50571.5.52-2011 таблица С.52.3 фактически обязывают устанавливать автоматические выключатели с заниженным номиналом при прокладке кабелей в пучках.

То есть, например у вас уже будет не 16А выключатель на розетку, а всего лишь 10А. Либо придется увеличивать сечение кабеля и использовать не 2,5мм2, а все 4мм2.

В итоге, получается нереализованный запас мощности на розетках, либо кабелях.

Преимущества и недостатки

Данный вид гофрированных труб наделен массой достоинств. В их число входит:

• Абсолютная коррозионная стойкость.
• Ветро- и водонепроницаемость.
• Негорючесть. ПВХ при воздействии открытого огня не воспламеняется, а плавиться.
• Диэлектрические свойства.
• Гибкость и легкость, позволяющая сэкономить на количестве соединительных элементов, поддерживающих конструкциях из арматуры и транспортировке.
• Инертность по отношению к агрессивным химическим веществам.
• Большой выбор диаметров.
• Невысокая цена. Стоимость гофры из ПВХ значительно ниже, чем аналогичных изделий из других материалов.
• Долговечность. Трубы из поливинилхлорида эксплуатируются без потери первоначальных свойств в течение не менее 50 лет.

Недостатки ПВХ:

• Проявляет слабую устойчивость к ультрафиолетовому излучению.
• Выделяет вредные вещества при рабочих температурах выше 45 ºС.
• Становится хрупким при воздействии низких температур.

Какую трубу выбрать – ПВХ или ПНД

      В интернете, в частности на youtube, нередко можно увидеть много споров о том какую именно гофрированную трубу использовать.
Правила устройства электроустановок (ПУЭ) и другие нормативные акты не дают никакого четкого указания по этому поводу.

И так, рассмотрим, что же из себя представляют гофрированные трубы ПНД и ПВХ.Труба ПНД – сделана из полиэтилена низкого давления.Ее преимущества:

1. Устойчива к действию воды, не реагирует со щелочами любой концентрации, с растворами нейтральных, кислых и основных солей, органическими и неорганическими кислотами, даже с концентрированной серной кислотой.2. Является устойчивой к перепадам температур. Температурный диапазон гофротруб из ПНД варьирует от −25 до +90 °C. Можно использовать на улице.3. Является более эластичной и прочной трубой по сравнению с трубой из ПВХ.

4. Срок их эксплуатации свыше 50 лет

Труба ПВХ – сделана из поливинилхлорида.

Преимущества:1. Дешевле трубы из ПНД.2. Не растворяется в воде, спиртах, углеводородах (в том числе бензине и керосине). Устойчив к действию кислот, щелочей, растворов солей, жиров, спиртов, обладает хорошими диэлектрическими свойствами.Недостатки:1. Плохо переносят низкие температуры от -10 градусов. Теряют пластичность на морозе, легко ломаются.2. Длительное воздействие ультрафиолета, например при попадании прямых солнечных лучей, на изделия из ПВХ может привести к фотодеструкции, вследствие чего изделие теряет эластичность и прочность. 2. Содержат галогены, а именно ХЛОР.При электромонтаже можно использовать трубы как из ПНД, так и из ПВХ. Продаваемые на Российском рынке в специализированных магазинах, эти трубы имеют соответствующие сертификаты. И хотелось бы отметить заблуждения, бытующее у многих электриков или обывателей.Многие блогеры вводят людей в заблуждение используя невалидные тесты, а именно воздействием открытого огня. При этом поднимают хайп, что труба из ПНД горюча.Но! Труба из ПНД, что из ПВХ – не распространяет  горение. Под воздействием открытого огня – горит все! Автогеном можно и любой металл сжечь. А когда в помещение уже очень высокая температура и открытый огонь, который прямо уже воздействует на электропроводку – будет уже всем все-равно – горит труба или не горит.А вот при нагревание у трубы из ПВХ есть один и серьезный недостаток – при температурах выше 110—120 °C разлагается с выделением хлористого водорода – HCl. А хлористый водород (хлороводород, HCl) — это бесцветный, термически устойчивый ядовитый газ (при нормальных условиях) с резким запахом, дымящий во влажном воздухе, легко растворяется в воде (до 500 объёмов газа на один объём воды) с образованием хлороводородной (соляной) кислоты. Резюмируя – при работе кабеля в нормальном режиме и при правильно выбранной защите  электропроводки автоматическими выключателями, нет никакой разницы какую гофру использовать.Но лучше всего:1. При прокладке кабеля в слое стяжки лучше использовать ПНД трубу – ее не поломают/не подавят в процессе других работ.2. На улице – одназначно ПНД. Не пересохнет и не будет ломкой после воздействия солнца, жары или морозов.3. На потолках – если Вы мнительный (ая) и насмотрелись роликов сжигания гофры ПНД над горелками, то прокладывайте кабель в ПВХ гофре. Если обеспокоены тем, чтобы не угореть угарными газами при воздействии высокой температуры на гофру, но до возникновения открытого огня – в ПНД гофре.

Электромонтаж в квартире / Электроустановочные изделия

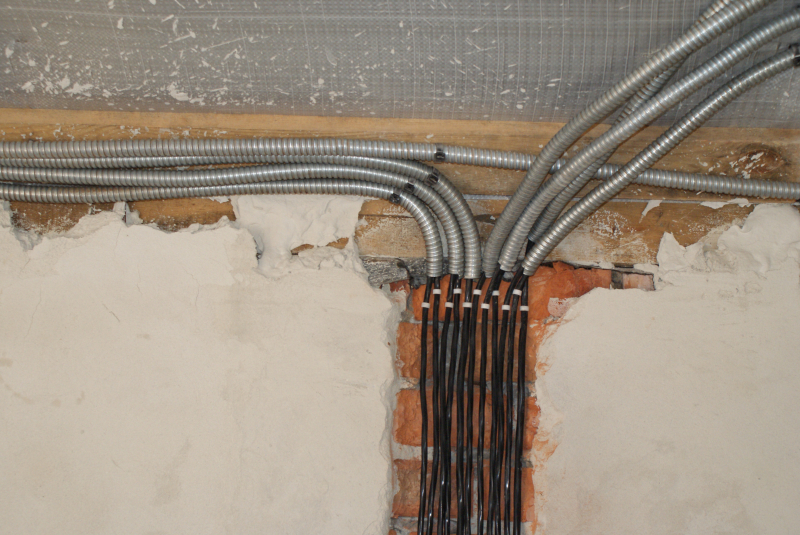

Как выбрать металлическую гофру

Таблица выбора диаметра гофры для кабеля и проводов

Защитный канал для укладки кабеля выбирают по различным критериям, согласно условиям выполнения электромонтажных работ.

Первое условие выбора — внутреннее сечение рукава. Здесь опираются на участок электрики, который монтируется:

• подводка к точкам освещения — 16 мм;
• к выключателям или розеткам — 20 мм;
• монтаж слаботочного кабеля (антенна, телефон, интернет) — 25 мм;
• от щитка до распределительной коробки — 25 мм;
• соединение двух щитков между собой — 32 мм;
• переход кабеля между этажами — 40 мм;
• укладка проводов в грунте, трубах коллектора — 50 мм.

• Легкая труба имеет низкий уровень прочности. Предназначена для устройства проводки под натяжными либо подвесными потолками, за гипсокартоновыми конструкциями, за вагонкой. Такие тонкостенные гофрированные металлические трубы для электропроводки имеют самую меньшую стоимость.
• Тяжелая туба средней прочности. Её разрешено укладывать в цементную стяжку, штукатурку, грунт.
• Сверхтяжёлый рукав. Показан для применения в помещениях, к которым предъявляются высокие требования пожарной безопасности: общественные заведения с высокой посещаемостью, больницы, школы, детские сады.

Специалисты рекомендуют обращать внимание на производителя каналов. Самыми востребованными считаются:

• IEK (Россия);
• Legrand (Франция);
• Frankische (Германия).

Техническое описание

Под гофрой подразумевается тип гибкого канала. Одно из основных применений – прокладка провода в гофре. Для изготовления изделий применяются металлические сплавы либо полимерные составы. В таблице рассмотрены краткие характеристики с достоинствами и недостатками различных образцов.

Материал	Достоинства	Недостатки
Металл	Допускается монтаж по стенам внутри и снаружи помещения, монтировать скрытую и открытую проводку. Обладает хорошей механической прочностью и долго служит при соблюдении условий эксплуатации.	Необходимо соединять с линией громоотвода, требуется защита от агрессивных условий вызывающих коррозию, должна быть соблюдена герметичность контура. Недопустима протяжка кабеля в такой гофре в санузлах, помещениях с высоким уровнем влажности за исключением прокладки по полу под заземлительной армирующей сеткой. Для ремонта требуется спайка с применением специальной кислоты.
ПВХ	Серая гофрированная труба самостоятельно затухает вне зоны действия открытого пламени и при замыкании, что актуально для работ внутри здания. Устойчива к влаге и безопасна для здоровья. Рабочие температуры: от -25 до +60 градусов по Цельсию.	Горит в присутствии пламени. На улице быстро теряет герметичность, так как трескается из-за высокого коэффициента теплового расширения.
ПНД	Черная или оранжевая гофра проявляет устойчивость к влаге, перепадам температур (от -40 до +90 градусов по Цельсию), ультрафиолетовым лучам. Эластичный канал не гниет и безопасен для экологии. Применяется снаружи здания.	По заявлению производителей в состав вводятся антипиреновые добавки, но на практике материал отлично горит и распространяет пламя горящими каплями.
Полипропилен	Универсальный продукт позволяет протянуть провод через гофру внутри и снаружи дома. Она не боится влаги и солнечного излучения, перепадов температур в диапазоне от -40 до +45 градусов по Цельсию. Не способствует распространению огня.	Применяется редко, так как назначение практически ограничивается встраиванием в монолитные конструкции.
Полиамид	Выделяется повышенными гидроизоляционными свойствами, что актуально для помещений с высокой влажностью. Назначение – эксплуатация в тяжелых агрессивных условиях. Хорошо переносит ультрафиолетовые лучи и перепады температур, механическую нагрузку. Не горит.	Высокая стоимость и не во всех торговых точках имеется в наличии.

Классификация гофрированных каналов также ведется по назначению. Производители упрощают выбор с помощью цветовой индикации:

• белые – обслуживание компьютерного оборудования;
• серые – прокладка электропроводки внутри здания;
• коричневые – обеспечение питанием бытовой техники и электроприборов;
• черные – можно засунуть провод в гофру только снаружи здания;
• зеленые – защита телефонных линий;
• красные – протягивание наружной проводки;
• желтые – обслуживание систем газоснабжения;
• синие – устройство систем отопления, монтаж теплых полов.

В продажу чаще продукция поступает в бухтах (можно выбрать на метраж или упаковку), реже отрезками. В поперечном сечении диаметр канала может составлять от 10 мм до 2 метров, для кабельных линий, как правило, применяются образцы диаметром 16-63 мм. Внутри большинства узких труб предусмотрительно протянут зонд. Это металлическая проволока, которая позволяет упростить процесс размещения электрического провода в гофре. Рассмотрим методики этого мероприятия детальнее.

Назначение гофры в электропроводке

Электромонтажная гофра для укладки проводов

Гофру можно назвать одним из самых полезных и востребованных изобретений. Ее характерная особенность – переменное поперечное сечение. Труба имеет короткие участки с малым диаметром и тонкими стенками, а также участки с большим диаметром и толстыми стенками. Последние добавляют трубе жесткости, увеличивается ее сопротивляемость механическим воздействиям, а первые позволяют принимать различные формы и даже растягиваться в определенных пределах.

Благодаря прочности и гибкости изделие получило широкое применение не только при монтаже электропроводки, но и в воздуховодах вытяжки и систем вентиляции, в сплит-системах и кондиционерах для дренажа конденсата, в сантехнике для соединения с канализацией сливных сифонов, в автомобильной промышленности. Для электрических кабелей используется специальная гофра электромонтажная, изготовленная из ПВХ.

№5. Диаметр гофротруб для электропроводки и их цвет

Гофротруба выпускается в бухтах, длина может составляет 50-100 м для легких гофр и 2-25 м для тяжелых. Бухты упаковывают в термоусадочную пленку из полиэтилена для удобства транспортировки и лучшей сохранности самой трубы. Внешний диаметр гофротруб колеблется от 16 до 50 мм, внутренний – от 11 до 40 мм, тут многое зависит от типа используемого материала.

Подбирать диаметр гофры следует, исходя из того, какого сечения используется провод, и сколько проводов будут одновременно находиться в гофре. Специалистами на базе огромного опыта сформированы следующие рекомендации:

• для подведения тонких кабелей к розеткам, монтажа компьютерных и телефонных сетей, сигнализаций и приборов освещения подойдет труба с внешним диаметром 16 мм;
• для подключения электроприборов используют гофру в 20 мм;
• между распределительными коробками проводка монтируется в гофру диаметром 25 мм;
• для соединения электрощитов лучше использовать трубу в 32 мм;
• проводку между этажами лучше прятать в трубу диаметром 40-50 мм.

Для прокладки проводки под землей используют двустенную тяжелую гофру, диаметр которой может достигать 200 мм.

Если одного отрезка гофры не хватило, соединение разных частей выполняют с помощью специальных муфт, разъемных тройников, отводов и угольников.

В производстве пластиковой гофры допускается использование специальных присадок, которые позволяют окрасить материал в определенный цвет, но при этом никак не сказываются на его эксплуатационных качествах. Для удобства можно использовать для прокладки различных кабелей гофру определенного цвета. Чтобы не запутаться, можно ориентироваться на единый европейский стандарт, согласно которому:

• серая гофра используется для прокладки общей проводки;
• белая – для компьютерных сетей;
• черная и коричневая – для подключения электроприборов;
• синяя – для теплого пола;
• красная – для внешней проводки.

Практика же подсказывает, что обычно используется стандартная серая гофра. Вне зависимости от того, окрашена ли труба в какой-то цвет или нет, инородных включений в материале быть не должно, также как трещин и сколов.

Укладка кабеля в гофру

Алгоритм действий при прокладке провода в гофротрубу, имеющую стальную струну-протяжку:

1. Надежно скрутить конец кабеля (либо нескольких проводов) с выступающей из полости проволокой.
2. Обмотать место соединения изолентой, что позволяет плавно продвигать кабель, не зацепляясь за неровную поверхность канала.
3. Аккуратно, без резких движений (лучше на прямолинейном участке, без сгибов) начать вытягивать струну с противоположной стороны гофры, пока из полости не появится провод.
4. Зафиксировать кабель к трубе изолентой с обеих сторон во избежание его ухода внутрь канала при монтажных мероприятиях.

Соединительный узел лучше обмотать изолентой для лучше протягивания через трубу

Работая с гофрой, у которой отсутствует проволока, для укладки кабеля желательно привлечь помощника и соблюдать следующие правила:

1. При протягивании нескольких проводов их нужно по всей длине сложить совместно и закрепить изолентой через каждые 40-50 см. При недостаточной жесткости кабелей расстояние составит 30 см.
2. Конец провода, за который кабель просовывается в гофротрубу, желательно обмотать изолентой на 10-12 см. Это позволит эффективнее преодолевать препятствия внутри канала.
3. Для укладки гибкого и тонкого провода изначально через полость протягивается проволока. После к ней фиксируется кабель. Далее – по аналогичной схеме, что и при работе с предусмотренной заранее струной.

Варианты протягивания провода через гофротрубу в одиночку либо с помощником

Специалисты могут укладывать электропроводку в гофре после ее крепежа на выбранной поверхности либо в углублениях после штрабления. При организации электропроводки в квартире и частном доме расстояние между розетками, выключателями, распределительными узлами незначительное, причем участки преимущественно прямые (максимум – 1-2 плавных изгиба). Поэтому затруднений с протяжкой кабеля не возникает.

Аналогичный подход часто используется при замене поврежденного провода на новый, т.е. без демонтажа отделочных материалов. Однако при монтаже снаружи зданий, к тому же на длинных участках, метод окажется малоэффективным. Лучше вначале уложить провод в гофротрубу, а после фиксировать ее (например, на стальном тросе).

С этой статьей читают: Труба гофрированная ПВХ 20 мм (характеристики)

Рекомендации по проведению монтажных работ

Заведение кабеля в гофру

Укладка кабеля в гофрированную трубу происходит при помощи специальной струны, установленной заводом-изготовителем внутри гофры. Последовательность работ при укладке электрического кабеля в трубу следующая:

1. Гофрированная труба растягивается на длинном прямом участке. Для того чтобы затянуть кабель внутрь гофры нужно иметь большое пространство для полного разматывания.
2. Конец электрического кабеля соединяется со струной, место соединения обматывают изолентой для свободного движения без зацепов проволоки внутри трубы.
3. Необходимо участие минимум двух человек для производства этой работы. Один человек держит гофрированную трубу с одного конца, второй аккуратно и без рывков вытягивает струну с электрокабелем.
4. После того, как кабель появился с обратной стороны гофры – его фиксируют (например, изолентой) с обеих сторон, чтобы он снова не заскочил в гофру.

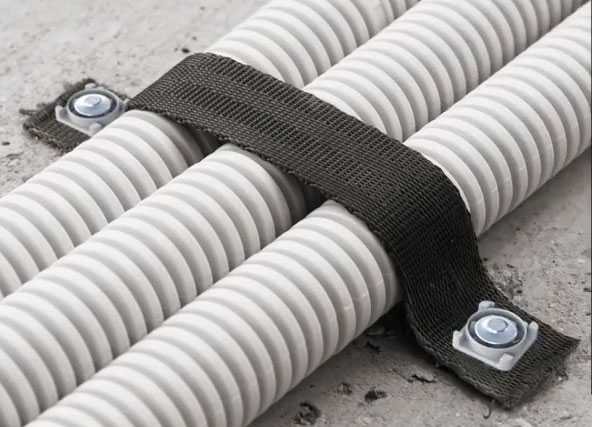

Крепление гофрированных труб

При монтаже гофрированной трубы с электрическим кабелем используют разнообразные способы закрепления. Самые распространённые из них:

• монтаж с помощью пластиковых клипс : применяется при монтаже на любые виды конструкций;
• монтаж с помощью дюбель-хомутов или дюбель-шпилек : применяется при монтаже гофры на бетонные и деревянные конструкции;
• монтаж с помощью пластиковых стяжек к металлическому тросу или каркасу: применяется при прокладке гофры на улице или при наличии металлического каркаса (например, в потолках из гипсокартона);
• монтаж в штробах с последующей заделкой: применяется в бетонных и кирпичных стенах, в штукатурке.

Советы по установке и эксплуатации гофрированных труб ПВХ для прокладки кабеля

Прокладка таких изделий не отличается особой сложностью. При желании проложить такие трубы сможет каждый человек, не имеющий специальных строительных знаний и навыков. Однако не каждый человек разбирается в нюансах разводки электрических коммуникаций. Поэтому для такого мероприятия рекомендуется нанимать специалиста.

При монтаже подвесных строительных конструкций или же при обшивке стен и потолка гипсокартоном, как правило, гофрированная труба ПВХ прокладывается в специальных штробах (каналах). Открытый вариант монтажа электросистем из гофротруб и кабелей, расположенных внутри их, используется зачастую во внутридомовых системах.

Рассмотрим поэтапно монтаж электрического кабеля в гофре:

В первую очередь прокладывается гофра для электрокабеля. Далее электрокабель закручивается на конце протяжного элемента (зонда)

В конце необходимо осторожно вытянуть кабель другой стороны гофры

При скрытом монтаже поливинилхлоридных гофротруб для прокладки кабеля они закрепляются посредством цементного раствора, а при открытой прокладке — при помощи специальных крепёжных хомутов.

Зачем нужна гофра

Гофротруба требуется в следующих случаях:

1. Монтаж проводки за гипсокартоном, декоративными панелями и другими отделочными материалами. Важный параметр – твердость защитной оболочки, что минимизирует риск повреждения кабельной линии при попытке повесить на стену предметы интерьера.
2. Укладка электрокоммуникаций в стяжку из бетона. Гофра защищает проводку от давления раствором и позволяет заменить провод без демонтажа поверхности.
3. Подземная прокладка коммуникаций. Гофра исключает попадание влаги, защищает кабель от повреждений.

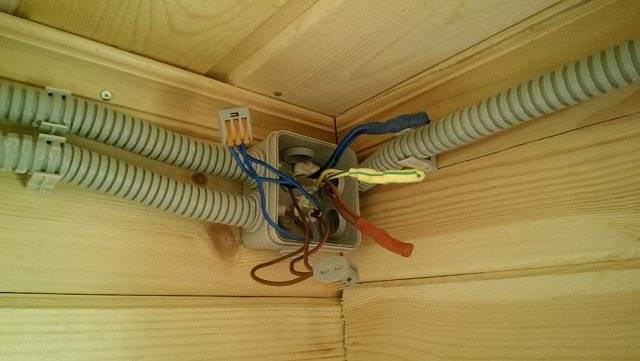

4. Прокладка проводки в деревянных либо каркасных стенах, за горючей отделкой (вагонкой, ПВХ-плитами и др.), при креплении кабелей к перекрытиям. Лучше выбирать гофру, не подверженную воспламенению (согласно пожарной безопасности).
5. Наружное устройство сети. Гофра повышает стойкость электропроводки к атмосферному влиянию, в т.ч. ультрафиолетовым лучам, температурным перепадам. При подвешивании кабеля лучше выбрать оболочку с армирующим слоем, что увеличит несущие способности.
6. Для прокладки труб канализации и водостоков, для дренажа

Гофротруба синего оттенка (продукция бывает различных цветов)При прокладке жесткой гофры на поворотах рекомендуется применять специальные муфты

Для быстрого и удобного протягивания кабеля черед полость трубы изделия оснащаются стальной проволокой. Ее отсутствие усложняет монтажные работы, а часто и вовсе не дает возможности просунуть провод.

Возможно это будет полезно: Труба ПВХ для электропроводки технические характеристики

Трубы гофрированные ПВХ

Гофрированные трубы применяются для прокладки силовых кабелей (кабелей ВВГ и ВВГ нг, кабелей NYM) и слаботочных линий скрытого типа внутри зданий и сооружений. Благодаря тому что труба обладает достаточной гибкостью, прокладка кабеля выполняется с минимальными трудозатратами и почти не требует дополнительных аксессуаров.

Гофротруба ВПХ отвечают требованиям ТУ 2248-002-18461115-2010.

Основные преимущества гофротруб ПВХ:

1. Возникновение пожара при коротком замыкании исключено.

2. Имеет дополнительную защиту проводки от механических повреждений.

3. Труба выполнена из материала, который является идеальным диэлектриком.

4. За счет того, что труба гибкая это позволяет быстрый и удобный монтаж с минимальным числом аксессуаров.

5. Наличие зонда обеспечивает удобство протяжки кабеля .

Особенности конструкции:

– Гибкой гофрированной трубы выполнена из самозатухающего ПВХ.

– Наличие металлического зонда (протяжки) по всей длине трубы облегчает протяжку кабеля после монтажа.

– С целью экономии можно приобрести трубу без зонда;

– Упакованная гофротруба легкая по весу и удобна при ручной погрузке.

– Упаковка трубы представляет – бухта в герметичной термоусадочной пленке, которая обеспечивает защиту трубы от влаги и пыли.

I. Материал – самозатухающая структура ПВХ

II. Степень защиты – IP55

III. Прочность – свыше 350 Н на 5 см при 20 °С

IV. Диапазон рабочих температур – от -5 °С до +60 °С

V. Электрическое сопротивление – не менее 100 МОм (500 В, в течение 1 мин)

VI. Огнестойкость – не поддается к возгоранию

VII. Цвет – серый RAL 7035

Вопросы и ответы по серии Труба гофрированная из ПВХ

Как подобрать гофрированную трубу для кабеля?

1. Смотрим размер наружного диаметра кабеля, внутренний диаметр гофротрубы.

Сечение кабеля ВВГнг (мм²)

Диаметр кабеля ВВГнг (мм)

исло жил и сечение

гофра с зондом 16

гофра с зондом 20

гофра с зондом 25

гофра с зондом 32

гофра с зондом 40

гофра с зондом 50

гофра с зондом 63

Какую лучше трубу использовать для внутренней проводки в квартире?

• Трубы ПНД (серия 7) отличаются расширенным температурным диапазоном монтажа и эксплуатации, обладают повышенной эластичностью и способны выдерживать значительные ударные нагрузки, что делает данный вид труб популярным при монолитном бетоностроении или заливке стяжек.
• Трубы ПВХ (серия 9) являются наиболее распространённым и популярным типом труб для электропроводки. Гофрированные ПВХ трубы обладают низкой стоимостью, при этом не распространяют горение и соответствуют действующим требованиям пожарной безопасности;
• • гибкие гофрированные трубы из полипропилена (серия 10) не распространяют горение, соответствуют действующим требованиям пожарной безопасности. Трубы обладают стойкостью к повышенным и пониженным температурам, а также обладают повышенной эластичностью и ударной прочностью, что позволяет применять данный вид труб в монолитном бетоностроении, если к замоноличенным трубам предъявляются дополнительные требования о соответствии нормам пожарной безопасности (детские сады, школы и пр. объекты социальной сферы.

Гофра для прокладки проводов: функционал и важность

Назначение гофры в электропроводке

Гофрированная труба широко используется в электропроводке для защиты проводов от повреждений и внешних воздействий, таких как погодные условия, внедрение грызунов, повреждения механических характеристик и другие факторы, которые могут влиять на стабильность системы всей электрической сети.

Практичное применение гофры:

• Обеспечивает безопасность подключения сети
• Улучшает качество электропроводки и гарантирует защиту от повреждений и коррозии
• Простой сбор и прокладка проводов внутри гофры
• Возможность снижения затрат на монтаж работ
• Использование различных размеров и материалов гофры для любых задач электропроводки

Важно отметить, что гофра в электропроводке — это неотъемлемый элемент конструкции. Этот материал существенно улучшает надежность и безопасность электрических систем

При правильном монтаже и использовании качественного материала гофра может служить несколько десятков лет и обеспечивать бесперебойную работу всей системы.

Вид гофры	Материал	Применение
Гибкий пластиковый шланг	Полипропилен (PP)	Защита от пыли и грязи
Металлический гофр	Нержавеющая сталь	Защита от коррозии и протекания
Силиконовый рукав	Силикон	Защита от высоких и низких температур, воздействия химических веществ

Разбор частых ошибок при подземной прокладке гофры

К распространенным ошибкам при укладке гофрированных труб относятся:

1. Монтаж электрокоммуникаций из кабеля СИП. Последний применяется при устройстве воздушных линий, в земле из-за отсутствия бронирования и влияния влаги служит недолго.
2. Сборка защитной оболочки из нескольких частей. Силовые кабели характеризуются чувствительностью к влажной среде, поэтому лучше выбирать цельную герметичную продукцию.
3. Применение медного провода с сечением 6 кв.мм либо алюминиевого – 10 кв.мм. Согласно нормативным требованиям, минимальное значение для первого составляет 10 кв.мм, для второго – 16 кв.мм.
4. Укладка кабеля рядом с фундаментом. Рекомендуется выдерживать дистанцию не менее 0,6 м, а также вывести провод за пределы линии, прочерченной от основания дома под углом в 45°.
5. Расположение электрокоммуникаций близко к заземляющему контуру. Минимальное расстояние равно 0,3–0,35 м.

К распространенной ошибке относят укладку кабеля прямо на землю, без устройства песчаной подушки. При нарушении технологии гофрированная труба может быть повреждена камнями либо различным мусором. При отсутствии возможности приобрести песок можно просеять грунт.

С этой статьей читают: ПНД труба для прокладки кабеля в земле

Мифы и правда про гофру

Миф1.Сменяемая проводка

По факту – она не сменяемая. Если только, речь может идти, о смене отрезка кабеля, например в стене. К примеру, вы по прошествии ремонта, решили повесить картину. Но забыли, что у вас в этом месте проложен кабель. Попали в него перфоратором и перебили. В таком случае, можно вытащить поврежденный отрезок и поменять. Но это случается крайне редко. И в основном, гофра применяется на потолке либо в полах под стяжкой. И как раз в стене, кабель обычно, прокладывают без гофры. Кабель из гофротрубы, имеющей по ходу движения хотя бы один поворот, вы никогда не вытащите.

Миф2. ПВХ гофра не горит

Горит и ещё как. ПВХ гофра не поддерживает горение. Это значит, что если гофру поджечь, то она гореть будет, но как только огонь убрать, она сразу потухнет. И это, кстати, большой плюс. При возникновении короткого замыкания гофра не вспыхнет, как факел. А короткое замыкание, длится секунды, а не постоянно. Для этого и ставятся автоматы.

Миф3. Без гофры дешевле

Однозначно дешевле. Но не надо думать что, если вы отказались от гофры, то у вас никаких затрат не будет. Если ваш электромонтажник, будет работать перфоратором, то вам придётся купить дюбель-хомуты. Не одну сотню штук. Так как кабель, по правилам, нужно прокладывать отдельно, каждый провод. А если прокладывать в пучках, то нужно, ставить автоматы заниженного номинала или выбирать большее сечение кабеля.

Плюс, любой опытный электромонтажник знает, что при монтаже кабеля с помощью перфоратора, сломается куча буров. А это – расходник и оплачивается заказчиком. А если ваш электромонтажник всё-таки профи и давно не работает перфоратором, то нужно купить специальные площадки под стяжку, а потом ещё и сами стяжки. Как бы дороже не вышло, чем в гофре.

Экономия получается, минимальной. Да это и не деньги на ветер. Вы платите за качество. Если вы нанимаете профессионального мастера, то за это нужно платить. А в итоге получите профессиональный электромонтаж. Когда ваш мастер предлагает вам экономить на всем, то и электрику вы получите соответствующую. Причём во всем, а не только в вопросе гофры.

Миф4. Без гофры быстрее, чем в ней

Так может сказать только тот, кто вообще никогда не делал оба варианта, хотя бы по разу. Если стараться и делать все качественно, без гофры однозначно дольше. Опыт бывалых это подтвердил не один раз. А время мастера стоит денег. Только не опытный монтажник сделает скидку при монтаже без гофры.

Если электромонтажник опытный и наглотался пыли от перфоратора вполне, то у него скорее всего, есть газовый пистолет. И при работе им пристрелка клипс для гофры занимает минимальное количество времени.

На самом деле, ещё очень много плюсов в пользу гофры. Всех в статье не перечислить, так как они не существенны.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

• DKC;
• IEK;
• EKF;
• KOPOS;
• ЭРА;
• Экопласт;
• РУВИНИЛ;
• NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

• Почему между фазой и нолем 220 В, а между фазами 380 В?
• Почему в США в сети напряжение 110 В, а в России 220 В?

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

об увеличении естественных утечек тока голого кабеля под штукатуркой

и про возможное влияние компонентов штукатурки на изоляцию
