Как сделать канализационный гидравлический затвор своими руками

Виды: вертикальные и другие

В соответствии с вариантом подключения к канализационной системе различают горизонтальные и вертикальные типы сливных конструкций. Вторые более универсальны, подходят для установки в различных по площади помещениях. Для монтажа вертикальных устройств необходимо пространство.

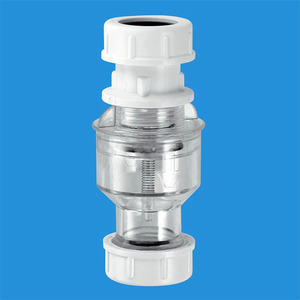

Вертикальный Сифон McAlpine с сухим затвором ø50 мм полипропилен MRNRV50-PB. Фото Леруа Мерлен

Среди перечня выпускаемых сухих канализационных затворов различают в соответствии с типом конструкции три вида, которые отличаются собственными характеристиками и некоторыми особенностями:

1) Мембранные. Роль заслонки (клапана) в конструкциях данного типа выполняет подпружиненная мембрана. Принцип работы устройств следующий. Под напором воды пружина сжимается, мембрана открывается и вода беспрепятственно уходит в канализационную систему. Ослабление напора приводит мембрану в исходное положение, что и обеспечивает герметичность системы.

2) Поплавочные или поплавковые. Такой вид устройства по силам изготовить самостоятельно, в домашних условиях. Затворы данного типа являются комбинацией водного и сухого видов. Принцип действия устройства прост: если затвор заполнен водой, то поплавок находится на поверхности воды, т.е. располагается в плавучем состоянии, и не мешает отведению воды в канализацию. После того, как вода уходит, клапан опускается и происходит герметизация отверстия.

3) Маятниковые затворы оборудованы заслонкой, закрепленной в одной конкретной точке. При попадании потока воды на поверхность клапана от отклоняется от собственной оси и открывает пути для отведения жидкости в канализационную систему. Клапан возвращается в исходное положение под воздействием гравитационных сил.

4) С молекулярной памятью. Затворы данного вида нечасто упоминаются, являются высокотехнологическими устройствами, их стоимость значительно больше аналогов.

Затворы классифицируются также в соответствии с торговой маркой, производителем. Среди наиболее известных марок Tece, Viega, Hepvo, McAlpine. Модели данных брендов являются наиболее качественными вариантами изделий. Некоторые предприятия предлагают сухие сифоны для различных нужд, т.е. подходящие для установки в конструкции различных сантехнических приборов.

Выбор гидрозатвора для канализации

Современный строительный рынок предлагает большой ассортимент сифонов, которые могут отличаться по различным критериям:

1. По материалу изготовления.

Сифон из чугуна обязательно снабжается ревизионным окошком, чтобы можно было производить очистку канализации без ее полного монтажа.

Гидравлические затворы в таком исполнении в настоящее время еще применяются в промышленном строительстве.

1.2. Наиболее популярны гидрозатворы из пластика, чему способствует сравнительно невысокая цена на эти изделия. Не последнюю роль играют их высокие потребительские качества – гладкая внутренняя поверхность, химическая инертность. Кроме того, сифоны из пластиковых труб технологичны – их легко собирать и подгонять по месту расположения. Гидрозатворы для канализации своими руками изготавливаются чаще всего именно из этого материала.

Нужно обратить внимание на пластиковый водяной затвор из гофротрубы. При установке им можно придать практически любую форму и направление изгиба, что позволяет применять их в стесненных условиях расположения. 1.3

Популярны металлические изделия из бронзы или латуни, покрытые электрохимическим способом слоем никеля. Это производится не только в декоративных целях, но и позволяет продлить срок действия арматуры, сохраняя поверхность от окисления

1.3. Популярны металлические изделия из бронзы или латуни, покрытые электрохимическим способом слоем никеля. Это производится не только в декоративных целях, но и позволяет продлить срок действия арматуры, сохраняя поверхность от окисления.

Монтаж такой сантехники необходимо проводить с особой осторожностью, применяя инструмент с пластичными губками, чтобы избежать царапин на зеркальной поверхности изделий. 1.4. Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения

Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается

Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается

1.4. Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается.

1. По специальным качествам.

2.1.  Если производится подбор гидрозатвора для кухонной мойки, нужно остановить свой выбор на бутылочной конструкции. Такое устройство позволяет быстро снять наружный контейнер-накопитель и очистить его внутренность от остатков пищи из кухонной мойки, а то и достать золотое колечко, соскользнувшее с мокрого пальца.

2.2. Выбирая трап для душа, кухни или ванной комнаты следует учитывать периодичность использования этих помещений. Если они длительное время не работают, происходит пересыхание гидрозатвора с предсказуемыми последствиями. Поэтому для дачи все трапы должны быть дополнительно оборудованы сухими затворами.

2.3. При устройстве подключения к канализации ванн удобнее всего использовать гидрозатвор из гофрированного шланга, учитывая его способность размещаться в самых тесных местах.

При выборе гидрозатвора для канализации следует учитывать не только особенности места установки, но и использовать те преимущества, которые дает конструкция и другие особенности устройств.

Смотреть видео

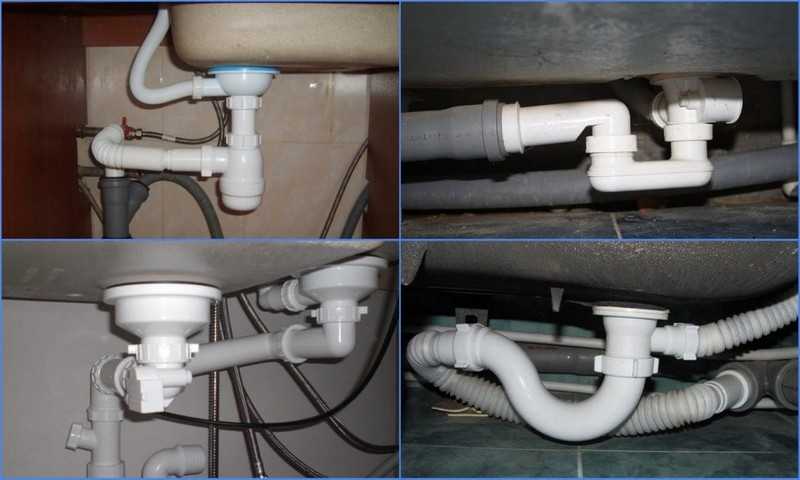

Разновидности гидрозатворов для канализации

1. Бутылочный сифон выглядит в виде колбы, которая легко разбирается для очищения и промывки. Входной патрубок состыковуется со сливом, а выходной с трубопроводом домашней канализации, которая часто прекращает функционировать из-за забитости сифона. Устранить засор можно, кстати, без сантехника. Достаточно снять прибор, разобрать и промыть.
2. Коленный гидрозатвор канализационный имеет U-образную форму и для повышения производительности, в случае большого количества сливаемой воды, рекомендуется изначальный трубопровод с диаметром 110 мм или применение того же переходника. Если не пользоваться сантехникой 40 — 50 дней, то вода испарится из пробки, что приведёт к проникновению в помещение запахов из канализации. Поэтому, в случае редкого пользования данной санитарной точкой, используйте другой вид сифона или периодически наполняйте его водой.
3. Сухой гидрозатвор для канализации отлично справляется с моментом пересыхания, а потому эксплуатируется, как раз, в местах редкого пользования, например, на дачах. Его устанавливают индивидуально или вместе с обычным гидрозатвором. А если вы хотите знать, как сделать сухой гидрозатвор своими руками, то просто положите теннисный мячик таким образом, чтобы он закрыл вход в канализационный патрубок. Когда появится вода, он опять всплывёт и обеспечит проходимость жидкости.

Данный вид изделия имеет два подвида, а именно: поплавковый и маятниковый.

Поплавковый при пересыхании при испарении воды опускается и перекрывает трубопровод.

Маятниковый подвид основан на гравитационных качествах материалов и возможности переноса центра тяжести. Некоторые изготовители начали уже применять на данных приборах возможности молекулярной памяти.

1. Гофрированные трубчатые сифоны становятся всё более популярными из-за возможности вмещать изгибы требуемых размеров даже в узких местах использования. Достоинством данной системы является возможность регулировки петли устройства после его монтажа, а также, саму мойку или другой сантехнический прибор свободно можно перемещать без отключения сифона.
2. Двухоборотные изделия могут быть с вертикальной стыковкой и горизонтальной, что особенно востребовано для душевых кабинок, ванны и биде. Двухоборотные сифоны имеют специальный карман для воды, образованный двумя встречными коленами из гофры или более жёсткой трубы.
3. Трап канализационный для душа используется со съёмным гидрозатвором, имеющим отстойник для тяжёлых примесей.

Некоторые нестандартные варианты

При перечислении следующих способов невольно приходит на ум поговорка, что «голь на выдумки хитра». На что только не идут особо изобретательные мастера-виноделы!

• используют обычный клапан с шариком из-под водочной бутылки;
• приспосабливают нипели от велосипедных камер в комплекте с мягкими тонкими шлангами-капиллярами;
• надевают на бутылку с суслом надувной детский шарик и протыкают в нем дырочку;
• вставляют в отверстие крышки коктейльные трубочки и соломинки от соков.

Чтобы соединения были герметичными, можно закапать их воском, парафином, использовать кусочки пластилина или

Какой бы гидрозатвор ни использовался в деле дистилляции домашних напитков, нужно помнить о важности плотно пригнанной крышки, о давлении газов в емкости с бродящим суслом, о времени выдержки готового вина

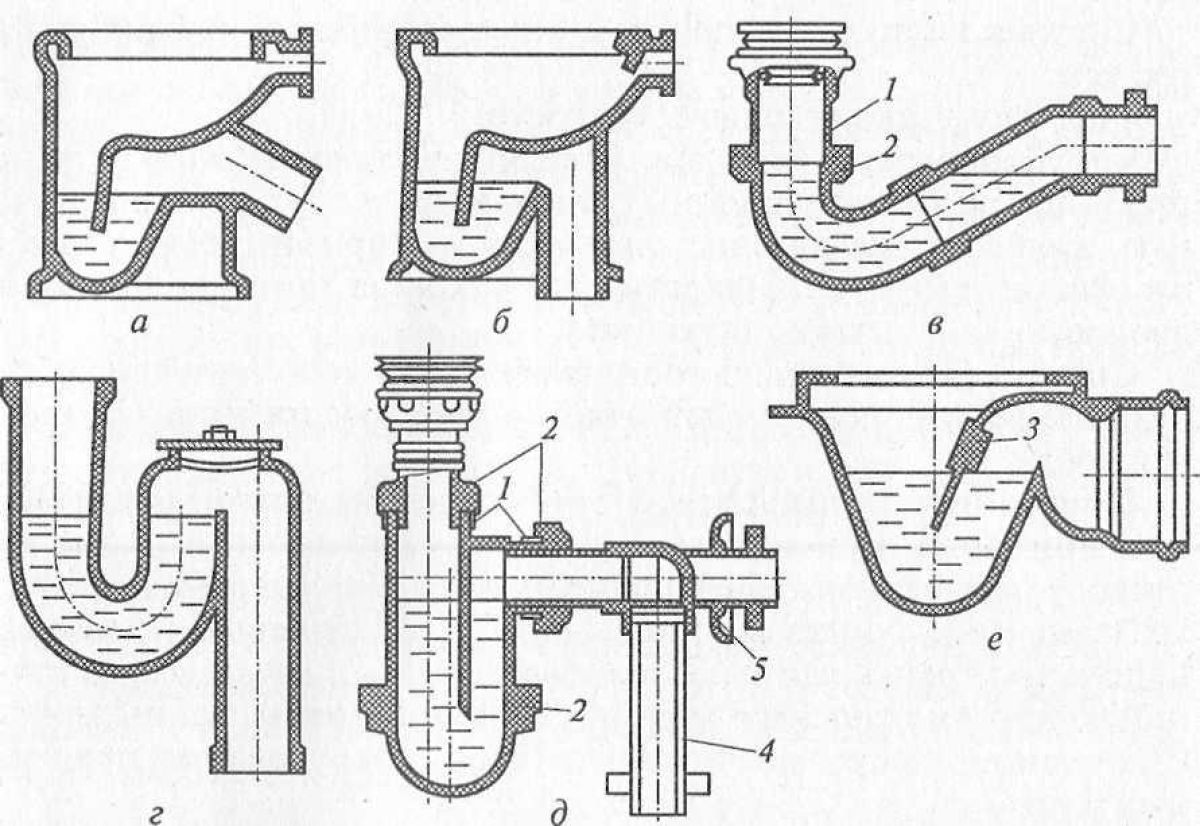

Классификация гидрозатворов для канализации

Гидрозатворы подразделяются на такие категории:

• коленные;
• бутылочные;
• сухие.

Рассмотрим описание каждого из них более подробно.

Описание коленного гидрозатвора

Данное устройство имеет достаточно простую конструкцию и состоит из двух колен в виде букв U, соединенных друг с другом в виде латинской S.

Емкость для запирающей жидкости — это та часть конструкции, куда подключается сливная труба от сантехники, а по окончании тока воды в ней еще остается часть жидкости.

Точка перегиба первого колена всегда должна быть ниже, чем место изгиба второго примерно на 5 сантиметров, чтобы запирание было максимально надежным.

В случаях, когда отверстие слива находится очень низко, а гидрозатвор для канализации поместить из двух колен под сантехническим прибором не получается, то можно взять одно колено, но с условием, что изгиб будет таким, что оставшаяся влага сможет заполнить его целиком.

Как уже говорилось, такое устройство отличается своей простотой исполнения и надежностью. Для его изготовления применяют такие материалы, как:

• чугун;
• полипропилен;
• бронза.

Ключевое преимущество коленного гидрозатвора состоит в том, что он способен выдерживать даже сильное давление в канализационной системе, а пропускная способность устройства определяется только по внутреннему диаметру трубы.

Гидрозатворы для канализации данного типа чаще всего применяются с целью подключения ванн или унитазов, где они являются частью всей конструкции. В некоторых моделях унитазов таких коленных затворов может быть два.

Разновидностями коленного гидрозатвора могут быть приборы, оснащенные дополнительным выводом на корпусе для подключения трубы перелива или сливного шланга от стиральной машины. Такие приборы делаются из полипропилена.

Особенности бутылочных гидрозатворов

Такой тип устройств имеет две ключевые функции:

• функция отстойника;
• запирающего устройства.

Выводная труба от сливного отверстия размещена внутри емкости, которая имеет свой вывод и подключена непосредственно к канализации.

При этом нижний край сливной трубы находится ниже уровня выходного отверстия, а это способно надежно запереть отверстие.

Для изготовления затвора данного типа чаще всего применяют полипропилен, конструкция разборная и включает в себя:

• сливную трубу, оснащенную защитной решеточкой;
• емкость-отстойник.

Две эти части соединены друг с другом таким способом: труба пропускается в отверстие емкости, деформируя при этом уплотнительную прокладку во время закручивания гайки на корпусе устройства.

Но такое соединение не слишком прочное, большой напор жидкости оно выдержать не сможет, поэтому затворы бутылочного типа не используются на унитазах и ваннах.

Затворы простые в плане установки, подключаются они исключительно к сливным отверстиям на раковинах и других приборах небольших размеров. Периодически их следует очищать от осадка, это делается очень просто.

В числе бутылочных гидрозатворов можно выделить трапы, так называют размещенные в полу отверстия для слива воды. Их устанавливают тогда, когда вывод в сборную магистраль можно сделать исключительно вдоль перекрытия в горизонтальном положении. Трапы чаще всего делают из металла, они имеют неразборную конструкцию, поэтому очищать емкости-отстойник можно в данном случае только после снятия сливной решетки.

https://youtube.com/watch?v=_ql3UzUS9Tc

Сухие гидрозатворы для канализации и их описание

Такой тип затворов существенно отличается от предыдущих, объединяет их лишь место расположения – под тем или иным сантехническим прибором. А работает этот прибор по системе ниппель.

Сухой затвор представляет собой трубу из полипропилена, оснащенную резьбой на обоих концах. Внутри труба имеет гибкую мембрану, напоминающую ниппель, которая способна пропускать воду только в одном направлении и смыкаться по прекращении водного потока.

Устройство оригинальное в плане работы, но при ее эксплуатации вас могут поджидать не совсем приятные сюрпризы. Так, при применении для мытья посуды раковины, такое устройство проработает очень мало.

Критерии выбора гидрозатворов

Как работает сухой затвор

Выбирая гидрозатвор, нужно учитывать некоторые нюансы, один из которых — как часто будет использоваться канализация. Если это душ на даче и применение его незначительно, вода в сифоне, не обновляясь, со временем испарится за 40-50 дней. По истечении этого срока, зловонные запахи канализации проникнут в помещение.

Пол с подогревом, жаркий климат или, наоборот, использование канализации во время морозов, когда вода в сифоне может замерзнуть и даже разорвать его – это показания для использования сухого гидрозатвора. Они более совершенны, не позволяют проникать запахам и предотвращают попадание жидкости из канализации, в случае если квартира расположена на нижнем этаже многоэтажки.

При выборе гидрозатвора в магазине следует обращать внимание в первую очередь не на цену, а на вид сантехники, для которой он будет использован. Для ванной и бани диаметр трубы для слива должен быть больше 110 мм. Подойдет коленный сифон с большой пропускной возможностью, выдерживающий высокое давление

Минус в том, что это неразборная конструкция, засор в этом случае прочистить можно будет только с помощью сантехнического троса

Подойдет коленный сифон с большой пропускной возможностью, выдерживающий высокое давление. Минус в том, что это неразборная конструкция, засор в этом случае прочистить можно будет только с помощью сантехнического троса.

Для раковины выбирают конструкции с разборным сифоном. Наиболее удобный, по отзывам потребителей, бутылочный тип. Он имеет большой объем, это позволит быстро и нечасто чистить канализационный засор.

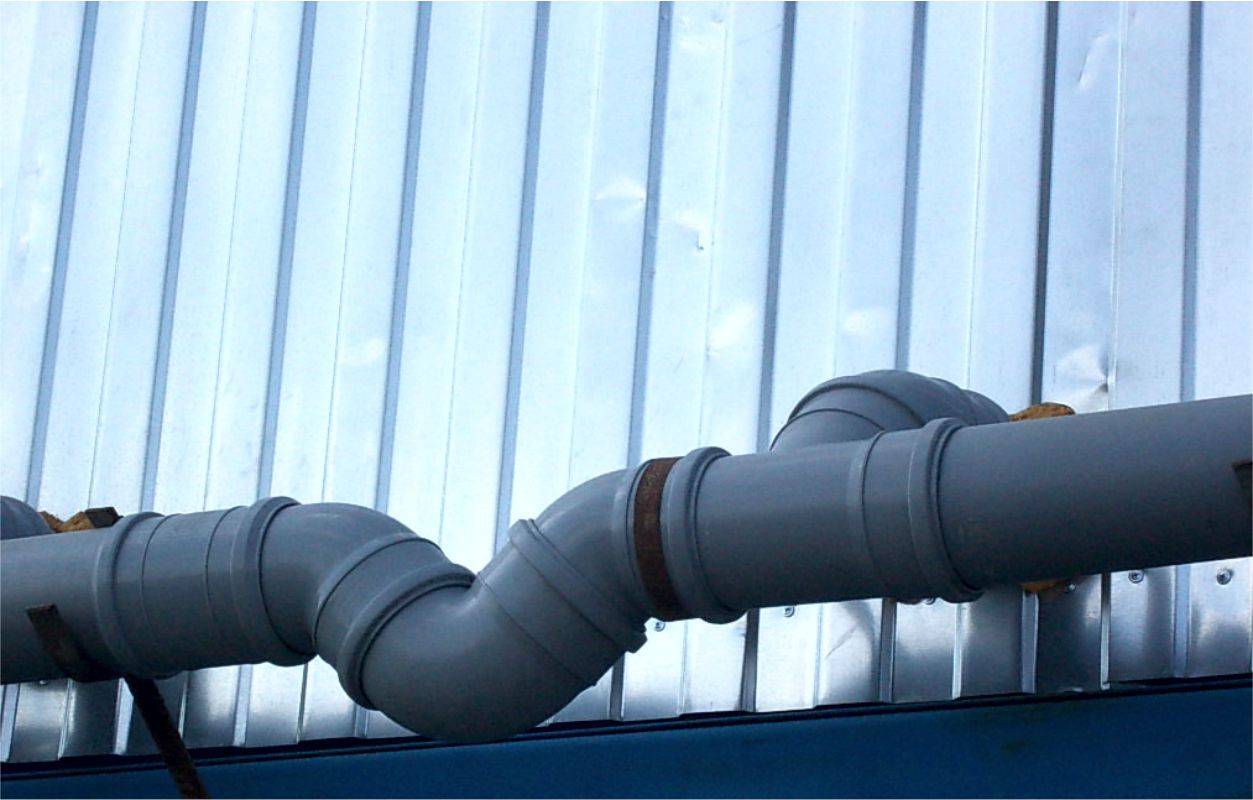

Делаем сифон самостоятельно

• Отрезком пластиковой трубы копируем форму буквы U.
• Привариваем к верхней части водосточной трубы или крепим муфтами высотой в 6 см.
• Если вы строите дом, следует заранее предусмотреть монтаж сифона после фундамента, поскольку установка по напольному покрытию нежелательна. При таком решении придется открывать дорогу к трубе, ее резать и подгонять под диаметр муфт или разводить сварку.
• В отводную трубу наливаем воду, которая и создаст пробку, оградив от ненужных запахов.

Небольшая сантехническая деталь имеет многофункциональное значение. Во время эксплуатации следует соблюдать несколько условий — очищение от отходов и поддержание достаточного уровня воды. А чтобы ничто не омрачало приятную атмосферу дома — пользуемся сливом и избегаем засоров.

Принцип действия и преимущества

Прибор представляет собой вертикальную или горизонтальную трубку с корпусом из полипропилена и резьбовыми хвостовиками. Один из них подсоединяется к сантехприбору, а второй – к канализационной трубе. Внутри корпуса расположено затворное устройство, функционирующее по принципу обратного клапана. Когда умывальником или душем не пользуются, клапан перекрывает сечение трубы и не пропускает запах из канализации.

Сифон с сухим затвором (в отличие от водяного) играет также регуляторную роль – не позволяет сточной воде перемещаться в противоположную сторону. Эта функция особенно важна для сантехнических устройств, смонтированных на нижних этажах многоквартирных домов: в случае засоров жидкость обратным током нередко возвращается в здание. Если помещение полуподвальное, подъем канализационных стоков может привести к его затоплению.

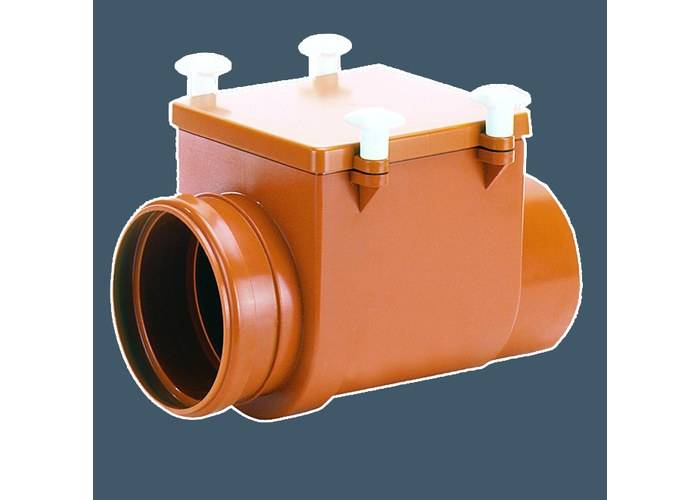

Сифон с обратным клапаном имеет целый ряд позитивных особенностей:

• надежен в работе, не требует регулярных проверок;
• не нуждается в наличии воды – поэтому широко применяется в помещениях без отопления;
• изготовлен из полимерного антикоррозионного материала, отвечающего всем техническим требованиям;
• прост в монтаже, не занимает много места, допускает вертикальную и горизонтальную установку;
• препятствует застою воды в сливе и, соответственно, размножению вредных для здоровья человека микробов;
• долговечен;
• не создает шума во время работы.

Большим плюсом сухого сифона является устойчивость к засорам. Сливная труба используется лишь во время открытия клапана. Загрязненные стоки беспрепятственно проходят в канализацию, на стенках не успевает откладываться жир и не образует пробок. Особенно пригодится сухой гидрозатвор на даче: он не замерзает зимой, не требует обильного смыва для устранения застойного запаха.

Разновидности

Модели затворов отличаются размерами, конструкцией и назначением (сухой сифон для раковины, унитаза, трап для душа).

По конструктивным особенностям сифоны делятся на несколько групп.

1. Мембранное. Роль клапана в нем играет подпружиненная мембрана. Под напором жидкости пружина сжимается, открывая канализационное отверстие для свободного прохождения стоков. Когда напор исчезает, мембрана возвращается в первоначальную позицию и обеспечивает герметичность.
2. Поплавковое. По сути, это комбинированная модель, представляющая собой сочетание гидравлического и сухого варианта. Конструкция состоит из сифона с вертикальным отводом со вставленным в него поплавковым клапаном. Когда в гидрозатворе воды достаточно, поплавок держится на плаву и пропускает стоки. Если краном долго не пользуются, жидкость в сливе пересыхает, клапан опускается и закупоривает отверстие.
3. Маятниковое. В подобной конструкции клапан закреплен в одной точке. Проходящие стоки давят на него, заставляя отклоняться от оси. Когда давление прекращается, маятник занимает прежнее положение под действием гравитационных сил и закрывает отверстие.

Недавно в торговой сети появились модели сухих запирающих устройств с рабочими элементами, изготовленными из материалов с молекулярной памятью. Благодаря этому свойству клапаны безотказно срабатывают и плотно герметизируют слив.

Классификация гидрозатворов

Водяные сифоны для канализации также квалифицируются по следующим признакам:

• свое выполнение: с разрывом струи или без него;
• исполнение затвора: гидравлический или сухой;
• наличие автоматики: ручной, полуавтоматический, автоматический затвор.

Сифон с разрывом струи

Такие затворы имеют воздушный промежуток (не менее 2 см) в сливной горловине. Нижний срез трубы имеет приемную воронку. Воздушный разрыв является непреодолимой преградой для болезнетворных бактерий, находящихся в сточных водах. Ведь в некоторых случаях они обратным ходом могут попасть в кухонные мойки. Это недопустимо, особенно для мест общественного питания, так как может привести к массовым отравлениям. Поэтому, согласно действующим нормам и правилам, в технологических сливных системах таких заведений и предприятий приготовления и переработки пищевой продукции необходимо сделать воздушный разрыв струи слива. В полу таких помещения нужно сделать сливы (трапы), предотвращающие разлив стоков в случае аварий.

Сухие затворы

Трапы в полу некоторых помещений используются только в экстренных случаях, то есть крайне редко. В остальное время жидкость, служащая гидравлической пробкой в них, испаряется. Поэтому со временем такой гидрозатвор перестает выполнять свои функции. Для предотвращения этого устанавливаются трапы с сухим затвором, который работает как при наличии жидкости, так и без нее.

С этим читают

• Выбираем сифон для кондиционера
• Как самостоятельно подключить стиральную машину: пошаговая инструкция по монтажу
• Как устранить запах из канализации в вашем доме или квартире
• Канализационный обратный клапан
• Подключение унитаза к канализации без гофры
• Правила прокладки канализационных труб
• Эффективные способы теплоизоляции труб канализации
• Монтаж и замена канализационных труб в квартире своими руками
• Недостатки полипропиленовых труб в отоплении дома
• Особенности использования канализационных труб из пвх диаметром 50 мм

Профилактические мероприятия от засоров

Для того чтобы избежать постоянной прочистки канализационной системы, стоит придерживаться нескольких несложных правил:

• использовать специальную решетку, которая кладется на слив для того, чтобы в трубу не проникали крупные частицы мусора;
• после того как было вымыто много посуды, необходимо промыть слив на протяжении нескольких минут горячей водой;
• жир и отработанное масло желательно сливать в унитаз, а не в раковину;
• воду, оставшуюся от мытья пола, также выливать лучше в унитаз;
• в течение года стоит трубы прочищать вантузом и вынимать сор из сифона.

Эти мероприятия помогут увеличить время эксплуатации сифона и позволят избежать частых прочисток системы.

Виды

Сооружение для создания гидрозатвора называется сифон, оно может иметь разную конструкцию. Чаще всего, используются:

• Бутылочные – универсальный вариант, подходит для сантехники любого типа;
• Трубчатые – гладкие или гофрированные, используются для кухонных моек и умывальников;
• Трапы – специальный тип сифона, применяемый в душевых кабинах, а также в моечных помещениях бань.

Кроме того, существуют сухие сифоны, в которых вместо водяной пробки используется мембрана, выполняющая функции обратного клапана. Такой затвор хорош тем, что он сдержит движение не только газов, но и жидкости.

Применение такого оборудования особенно рекомендуется в квартирах, расположенных на нижних этажах многоэтажных домов. Оно предотвратит вытекание стоков, поступающих из верхних квартир через сантехнику при образовании засора в канализационной трубе. Разберемся, какие виды сифонов существуют и какие особенности установки этого элемента канализации своими руками существуют.

Бутылочный

Бутылочный сифон часто используется для сборки канализационных систем. Устройство имеет специфическую форму, состоит устройство из отстойника и колбы. В нижней части сифона постоянно находится вода, создающая гидрозатвор.

Для присоединения одновременно двух сливов может использоваться унифицированный сифон бутылочного типа. Этот вариант имеет изогнутую трубу, которая соединяется с тройником с подключенными отводами от элементов сантехники.

Выбирать сифон нужно с учетом его пропускной способности. Чем больше элементов планируется подключить к сифону, тем более производительной должна быть модель. Основным преимуществом данной модели является то, что его можно легко прочистить, не отсоединяя сифон от раковины.

Наличие отстойника в сифоне позволяет спасти ценные вещи (например, украшения), которые по ошибке могут попасть в систему канализации. Кроме того, сифон бутылочного типа имеет жесткую конструкцию, поэтому он будет служить дольше, чем модели из гофрированной трубы.

Трубчатые

Сифон изготавливается из гладкой или гофрированной трубы, которые изгибаются так, чтобы образовалась своеобразная «петля», расположенная ниже основной трубы по уровню. В этой «петле» и будет находиться водяная пробка.

Гладкие трубчатые сифоны используются редко, так как обычную трубу сложно изогнуть, кроме того, такая модель занимает много места. Поэтому в большинстве случаев для изготовления сифона применяется гофрированная труба. Трубу из гофры легко изогнуть в нужном направлении, готовый сифон занимает минимум места. Вариант обладает следующими преимуществами:

• легко собрать самостоятельно;
• модель имеет универсальное назначение, её можно устанавливать с любым элементом сантехники, в том числе и с унитазом. В последнем случае используется гофрированная труба диаметром 110 мм;

• при необходимости можно легко отрегулировать длину петли сифона, даже если система уже установлена и подключена;
• можно снимать и перемещать (на небольшие расстояния) раковину, не отсоединяя от неё сифон.

Трап

По сравнению с обычным сифоном, трап имеет более сложную конструкцию. Устанавливается этот элемент в поддоне душевой кабины или непосредственно в напольном покрытии. Полный комплекс работ по установке трапа:

• подключение трапа к отводу канализации;
• выполнение тепло- и гидроизоляции;
• изготовление бетонной стяжки с уклоном в сторону трапа;
• укладка влагостойкого покрытия.

Если обычный сифон должен обеспечить только отведение воды, то трап выполняет дополнительные функции:

• обеспечивает герметичность соединения с полом;
• обеспечивает предварительную фильтрацию, не допуская попадания в трубу крупных загрязнений.

Кроме того, трап, как и обычный сифон, создает гидрозатвор, что препятствует проникновению неприятного запаха в помещение.

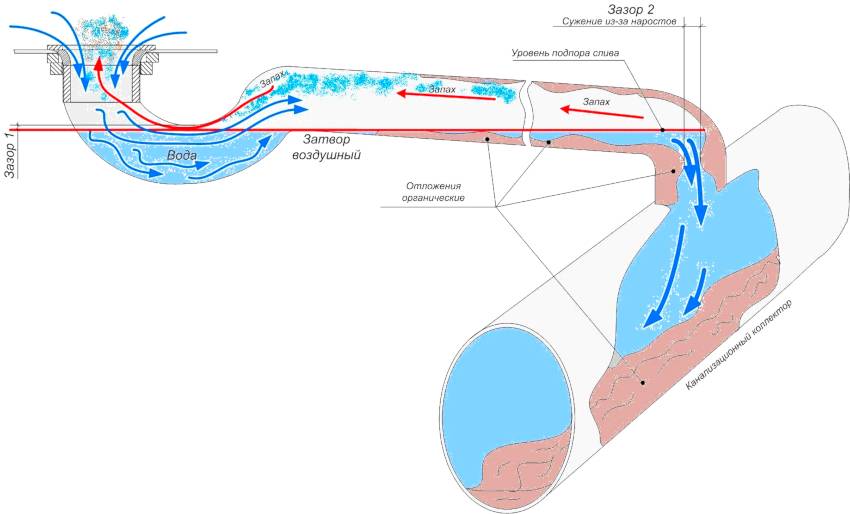

Возможные причины нарушения корректной работы гидрозатвора

Гидравлический затвор является простым по конструктивному исполнению изделием, которое состоит из минимального количества несложных элементов. Поэтому выход сифона из строя наблюдается крайне редко. При этом могут возникнуть ситуации, которые негативно отражаются на его нормальном функционировании.

Несоблюдение уклонов и нарушение последовательности сборки гидрозатвора может негативно отразиться на его работе

Сбой в работе устройства может произойти в результате резкого снижения давления в трубах, неисправности канализационной сети, разгерметизации сливных труб, что возможно в результате механического повреждения или неправильного соединения.

Если в многоэтажном доме на верхних этажах забит стояк, при спускании больших объемов воды образовывается разряжение в трубе, вследствие чего притягивается вода из гидрозатвора. Это становится причиной появления неприятных запахов. В этом случае возникает вопрос, как устранить воздушную пробку в канализации. Ликвидировать проблему можно путем прочистки стояка или установки вакуумного клапана на его торец. Сухие затворы часто начинают некорректно работать в результате засорения опускающегося поплавка или смыкающейся мембраны.

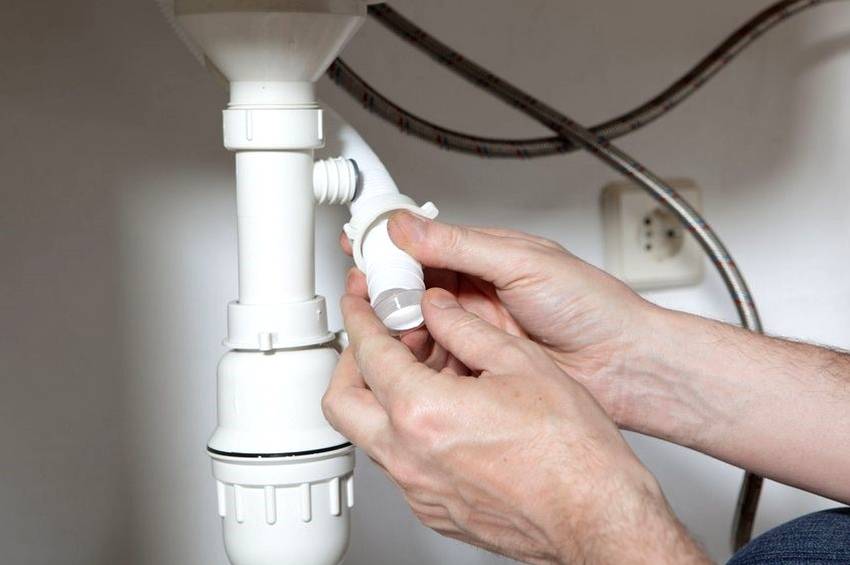

Неправильный монтаж также негативно отразится на работе устройства. Причина может крыться в несоблюдении уклонов, нарушении последовательности сборки элементов системы, самопроизвольном выпрямлении гофры.

Если сифон старый, он может не справляться со своей задачей, необходимо заменить гидрозатвор на новый

Если в помещении присутствует канализационный запах, необходимо проверить работоспособность гидрозатвора

Следует обратить внимание на уровень воды в унитазе, который должен быть одинаковым при каждом смыве. В ванной и на кухне проверку можно выполнить при помощи пламени. Для этого максимально близко к сливу подносится спичка

О нормальной работе устройства будет свидетельствовать отсутствие пламени

Для этого максимально близко к сливу подносится спичка. О нормальной работе устройства будет свидетельствовать отсутствие пламени.

Если пламя колышется, следует включить воду на минуту, после чего снова проверить работоспособность устройства с помощью пламени. Если оно по-прежнему колышется, сифон неисправен.

Канализационный трап — как он устроен, виды и установка системы

Одним из обязательных элементов канализационной системы является трап. Установленный в сливное отверстие, он служит не только для отведения сливной воды в канализацию, отфильтровывая при этом крупный мусор, но и для предотвращения попадания неприятных запахов из труб в помещение. Конечно, если при его выборе и установке все было сделано правильно.

Устройство

В систему канализационного трапа входят:

1. Внешний корпус, представляющий собой воронку для приема воды. Через него отработанная вода сливается и отводится из помещения.
2. Сифон, снабженный съемной решеткой. Его встраивают в корпус для предотвращения попадания в канализацию крупного мусора. Также сифон оборудован гидрозатвором, препятствующим проникновению запахов из канализации.
3. Отвод с муфтой, с помощью которого устройство крепится к трубам канализации. Расположен снизу корпуса.

Также к комплекту прилагаются различные уплотнители или прижимные устройства, при помощи которых обеспечивается максимальная герметичность всей системы.

Существует несколько видов канализационных трапов. Они могут отличаться несколькими параметрами, например, материалом изготовления.

Устройства из этого материала наиболее популярны и широко используются даже в санитарных помещениях. К преимуществам пластиковых систем относят их долговечность и устойчивость к значительным нагрузкам. Кроме того, они не подвержены воздействию различных химических веществ и агрессивной среды. Малый вес пластика облегчает и установку устройства.

Такие изделия могут быть декорированы съемными или несъемными решетками. А их высота чаще всего варьируется от 75 до 180 мм.

Такие канализационные трапы чаще всего устанавливаются на крупных предприятиях промышленности. Но также подходят для душевых кабинок, бассейнов, туалетов, лабораторий и т.д. Среди несомненных плюсов – долговечность и значительная пропускная способность.

При этом чугунные системы очень тяжелые, что затрудняет их монтаж. Однако в настоящее время некоторые производители пытаются устранить данный недостаток, делая трапы из чугуна компактнее и легче.

Самый подходящий материал для установки в помещениях с повышенными требованиями к соблюдению санитарных норм (лаборатории, больницы и т.д.).

Трапы из нержавеющей разновидности легко очищаются и довольно просто монтируются.

Тип установки

1. Вертикальные. Имеют гораздо большую пропускную способность и используются при подводе канализации.
2. Горизонтальные. Удобны в использовании как в частных домах, так и в квартирах многоэтажек. Слив при таком варианте соединяется с трубами посредством бокового (горизонтального подвода).

Кроме того, трапы для душевых кабин могут быть регулируемыми. Такая система позволяет корректировать длину слива, «подгоняя» ее под толщину основания напольного покрытия.

Что учесть при выборе?

К выбору канализационного трапа стоит подходить очень ответственно, так как в случае поломки произвести демонтаж и переустановку будет довольно затруднительно – для этого необходимо будет разобрать пол, убрать стяжку. При этом материал большого значения при выборе не имеет.

Первое, что учитывается при выборе, это количество стоков. Именно этот параметр определяет размер трапа. Для обычной душевой кабины, например, подойдут средние экземпляры.

Также необходимо обратить внимание на направление отведения сточных вод и размер труб, куда будет подсоединяться система

Монтаж системы

Для установки системы советуют приглашать специалистов. Однако если принято решение о выполнении работ самостоятельно, то необходимо четко следовать инструкции, прилагаемой к трапу.

Начинается процесс монтажа, как правило, с рытья траншеи. Ее ширина должна превышать размер труб системы (отступ должен быть не менее 50–100 мм с каждой стороны). Подготовив канаву, прокладывают запланированные каналы.

Укладывая трубы и устанавливая систему трапа, надо следить за тем, чтобы все элементы точно подходили друг к другу и надежно стыковались между собой.

Когда все готово, траншея выстилается гидро- и теплоизоляционными материалами. А после проверки правильности сборки всех соединений приступают к заливке. Для этого можно использовать цемент либо эпоксидный состав. Ими заполняют все пространство вокруг каналов, тщательно следя за тем, чтобы не сместить ни один элемент.

В завершение на выровненную поверхность стяжки укладывается напольное покрытие.
