Что такое гидрострелка (гидравлический разделитель) в системе отопления

Гидрострелка и необходимость ее установки в отопительные системы

Пожалуй, стоит уточнить, что гидрострелка – это не официальное название устройства. Правильно оно называется «гидравлический разделитель». Причем официальная версия, нам кажется, точнее отображает его суть и принцип работы.

А теперь постараемся разобраться, когда же возникает необходимость установки гидрострелки.

Простые одноконтурные системы

В простых отопительных системах составных компонентов довольно мало. В их составе, как правило, имеются:

• во-первых, котел, обеспечивающий нагрев теплоносителя;
• во-вторых, циркуляционный насос, гарантирующий перемещение теплоносителя в трубах подачи и обратки;
• в-третьих, радиаторы, непосредственно обеспечивающие обогрев помещений.

Подобные системы, в принципе, не нуждаются в каких-то дополнительных элементах типа гидрострелки.

Многоконтурные отопительные системы

Одноконтурные системы отопления, в принципе, не удовлетворяют потребностям, возникающим в довольно больших жилых домах. В результате приходится прибегать к созданию систем многоконтурных. Например, могут обустраиваться контуры для:

• радиаторов отопления;
• теплых водяных полов;
• горячего водоснабжения.

И это далеко неполный перечень контуров, в которых может возникать необходимость.

Однако один-единственный циркулярный насос явно не в силах справиться сразу со всеми контурами. Более того, возможности котла также не беспредельны. Если возможности этих двух элементов будут превышены, они запросто могут выйти из строя.

В принципе, можно было бы каждый контур снабдить своим собственным циркуляционным насосом. Но в этом случае возникает другая проблема. Потому что система окажется разбалансированной. То есть проблема перейдет уже в другую плоскость: возникнет необходимость точного расчета насосного оборудования. Да и проблема с котлом окажется при этом нерешенной.

Выходом из этой ситуации является гидрострелка. То есть такое устройство, которое:

• во-первых, через коллектор разделяет гидравлическую систему на контуры потребления;
• во-вторых, выделяет собственный контур котла.

Как правило, гидрострелку устанавливают на стыке котла и коллектора.

Что происходит в системе, когда устанавливается гидрострелка

Как мы уже отметили, гидрострелка – это более привычное для всех наименование устройства, которое правильно называется гидравлический разделитель. Имя стрелки оно получило, вероятно, потому что перенаправляет потоки теплоносителя, в результате чего балансируется вся система в целом.

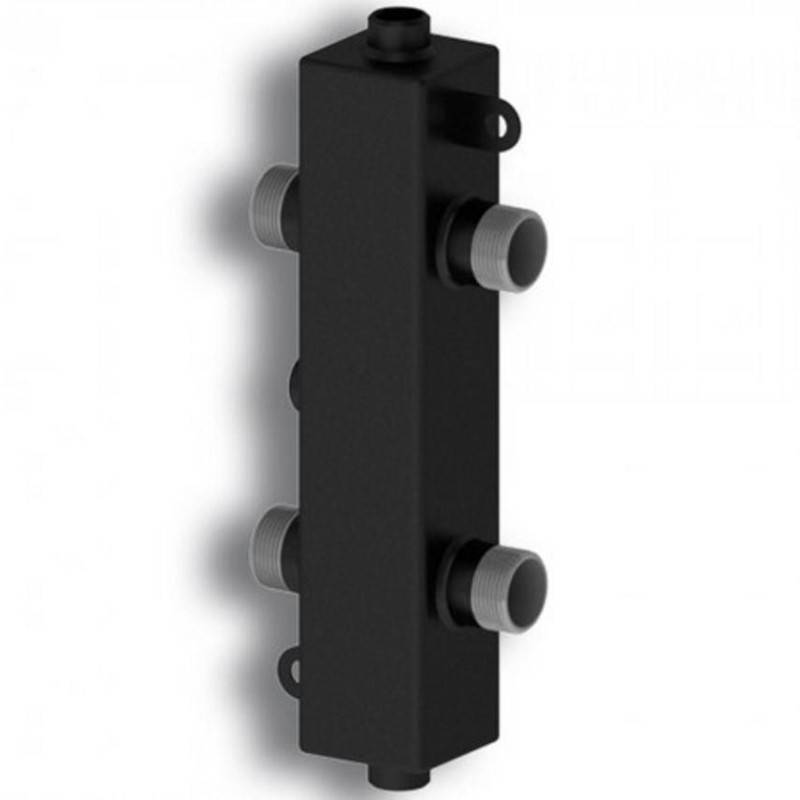

В конструктивном отношении данный элемент – это ничто иное как полая труба, сечение которой может быть круглым или прямоугольным. Причем торцы этой трубы заглушены. Более того, на трубе имеются две пары патрубков:

• выходные, обеспечивающие подачу;
• входные, к которым подключаются трубы обратки.

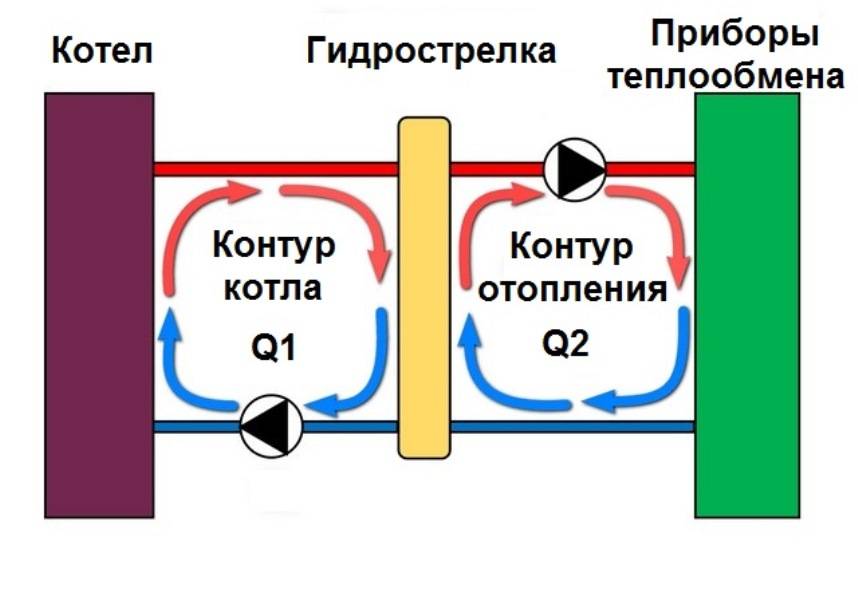

При установке гидрострелки появляются два взаимосвязанных контура, способные функционировать практически без взаимной зависимости.

Один из этих контуров малый, то есть тот, который относится к котлу. Второй большой контур включает в себя коллектор, от которого отходят ответвления к остальным подконтурам. То есть к системам, в состав которых входят приборы теплообмена.

Причем расход теплоносителя и скорость его движения в каждом контуре свои

И, что важно, друг на друга они практически не влияют. При этом поток теплоносителя в котловом контуре остается почти неизменным. Поток же, обеспечивающий работу отопительных подконтуров, изменяется в зависимости от условий функционирования отопительной системы

Поток же, обеспечивающий работу отопительных подконтуров, изменяется в зависимости от условий функционирования отопительной системы.

Диаметр трубы подбирают так, чтобы возникал участок с пониженным гидравлическим сопротивлением. В результате давление малого контура выравнивается. Более того, оно оказывается независимым от функционирования рабочих контуров или их простоя.

Если в системе имеется гидрострелка, происходит балансировка всех участков отопительной системы. Кроме того, котельное оборудование работает плавно, не завися от температурных скачков и скачков давления.

Гидрострелка: принцип работы, назначение и расчеты

Итак, что же называется гидрострелкой в отопительной системе частного дома? Температурный и гидравлический буфер, который обеспечивает процессы корреляции температур обратки и подачи, упорядоченный максимальный проток теплоносителя, называется гидрострелкой. Для чего же нужна гидравлическая стрелка?

Очень просто можно объяснить, для чего нужна в отопительной системе гидрострелка? Владельцы частных домов хорошо знают, что такое разбалансировка теплоснабжения. Современные котлы имеют меньший по объему контур. В то же время расход потребителя при циркуляции – меньше. С помощью гидрострелки можно отделить ее работу от теплогенератора вторичной цепи, увеличить надежность и качество работы системы.

Гидроразделитель в системе отопления

Чтобы понять, для чего нужна в системе отопления гидрострелка, нужно назвать ряд преимуществ систем отопления с гидравлическим терморазделителем. Прежде всего, разделитель является обязательным условием производителей оборудования для гарантии технического обслуживания на котел мощностью до 50 киловатт и больше. С помощью вспомогательного узла обеспечивается максимальный проток с ламинарным течением теплоносителя. Постоянно поддерживается температурный и гидравлический баланс в отопительной системе. Гидрострелка и контур отопления подключается параллельно. Это создает минимальные потери давления, производительности и тепла. Патрубки подачи и обратки расположены по коленному принципу. Это обеспечивает температурный градиент вторичных контуров. Если подобрать оптимально гидрострелку для отопления, то можно защитить котел от разницы температур подачи и обратки.

Предохраняется оборудование от теплового удара. Гидравлическая стрелка увеличивает коэффициент полезного действия котла. Кроме того, обеспечивается вторичная циркуляция части теплоносителя в котловом контуре. Топливо и электроэнергия экономится. Сохраняется постоянный объем котловой воды. При необходимости можно с помощью разделителя компенсировать дефицит расхода во второстепенном контуре. Если насосы имеют высокую мощность, то их влияние можно с помощью полого разделителя снизить. Нагрузка подается на вторичный контур и котел.

Гидродинамические процессы в системе стабилизируются принципом работы гидрострелки. Для того чтобы продлить срок эксплуатации насоса, нужно своевременно удалять механические примеси из теплоносителя. Кроме того, продлевается эксплуатационный срок датчиков, счетчиков, вентилей. При делении потоков (независимый контур потребителя и контур теплогенератора) гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Особенности гидравлического разделителя

Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.

Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.

Обратите внимание! Диаметр труд должен подбираться так, чтобы образовалась зона низкого гидравлического сопротивления, позволяющая выравнивать показатель давление в меньшем контуре, причем независимо от того, активны ли рабочие контуры. В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо

В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

• разделитель необходим для гарантии выполнения технических характеристик;
• устройство поддерживает температурный и гидравлический баланс;
• параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
• защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
• позволяет сэкономить топливо и электроэнергию;
• сохраняется постоянный объем воды;
• снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Изображение	Модели	Свойства	Стоимость, руб.
	Cidruss TПК -40-20*3	Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.	5 680
	Север – 60 К2 AISI	Соединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.	7 180
	IVR Гидравлическая стрелка	Максимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.	8 700
	Meibes ВТ 25 до 50 кВт.	Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.	15 200
	Valtec	Мощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.	16 500
	Эверест, фланцевый гидравлический разделитель.	Предназначен для защиты чугунного оборудования от тепловых ударов.	13 900
	Гидрострелка Watts	Материал изготовления – высоколегированная сталь	11 800

Расчет устройства

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран. Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается. Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя

Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.

Схема подключения

Гидрострелка устанавливается как в вертикальном положении, так и в горизонтальном, угол при этом значения тоже не имеет

Принимается во внимание только направленность торцевых труб. От этого зависит правильность работы воздухоотводчика и очищение от осевшего шлама. Конструкция должна располагаться сразу после запорной арматуры котла

Конструкция должна располагаться сразу после запорной арматуры котла.

Место установки оборудования зависит от схемы отопительной системы. Однако он должен быть расположен на минимальном расстоянии от котла. Для коллекторной схемы разделитель устанавливается перед ним.

В случае подключения дополнительного насоса разделитель следует монтировать между насосом и местом выходящей трубы к отопительному устройству.

На рисунке представлена схема подключения разделителя к отопительному устройству и радиаторам.

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Простой вариант

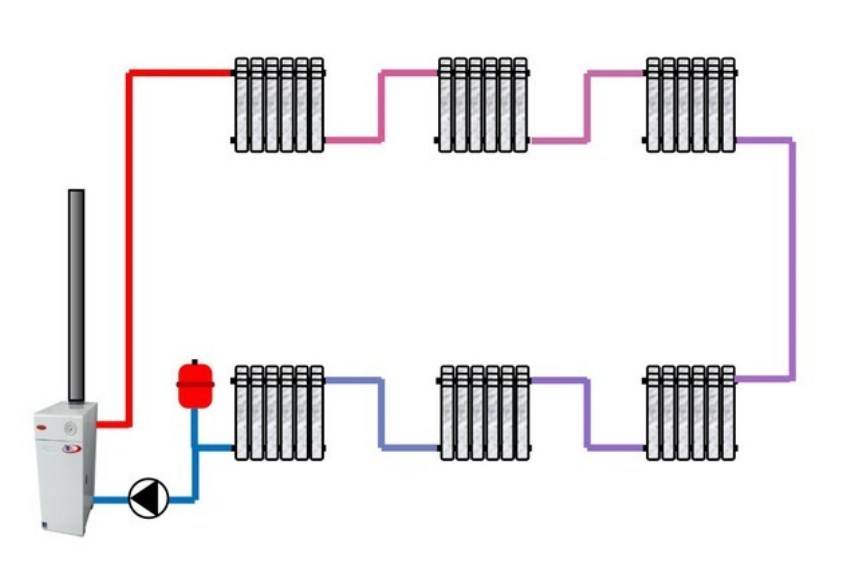

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Обратите внимание! Еще в замкнутом контуре имеются отопительные радиаторы, благодаря которым и осуществляется теплообмен, то есть генерируемое тепло передается в помещение. Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств. Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

Более сложный вариант

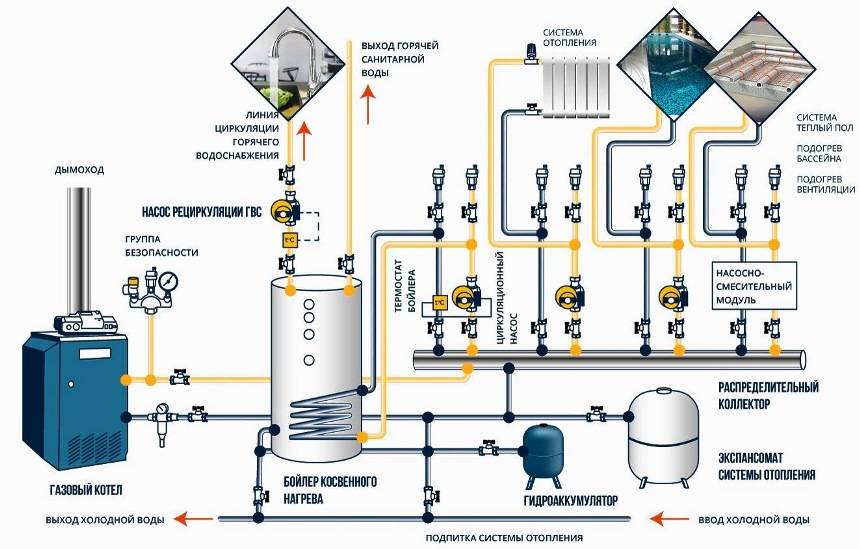

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

1. Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
2. Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
3. Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления .

Схема обвязки с котлом

Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже:

Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали. Благодаря этому в каждый контур поступит столько теплоносителя, сколько нужно

При этом важно обеспечить такой же расход теплоносителя со стороны теплогенератора, иначе его температура на стороне потребителей может стать недопустимо низкой

В интернете очень популярна схема гидрострелки (показана выше), изображающая 3 рабочих режима:

• суммарный расход теплоносителя в контурах потребителей и со стороны котла одинаков;
• отопительные ветви отбирают большее количество воды, чем ее обращается в котловом контуре;
• расход в кольце со стороны теплогенератора больше.

В действительности у гидрострелки режим работы один-единственный, он изображен на схеме под номером 3. Добиться идеального режима (№1) невозможно, так как гидравлическое сопротивление ветвей потребителей все время меняется из-за работы термостатов, да и подобрать так точно насосы нереально. По схеме №2 действовать нельзя, потому что тогда большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Это приведет к понижению температуры в системе отопления, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды. Чтобы поднять эту температуру, придется выводить теплогенератор на максимальный режим, что не способствует стабильной работе системы в целом. Остается вариант №3, при котором в коллекторы идет достаточное количество воды требуемой температуры. А уж понизить ее в контурах – задача трехходовых клапанов.

Функция гидрострелки в системе отопления лишь одна – создание зоны с нулевым давлением, откуда смогут отбирать теплоноситель любое число потребителей. Главное, — обеспечить необходимый расход со стороны источника тепла. Для этого реальная производительность котлового насоса должна быть немного больше суммы расходов на всех ветвях потребителей. Подробнее обо всех нюансах рассказано и показано на видео:
