Газовые одноконтурные и двухконтурные парапетные котлы

Модельный ряд двухконтурных котлов АТОН

Компания ATON Group выпускает 3 основные серии двухконтурных моделей.

AТОН ATMO 8-50

Напольный атмосферный газовый котел производится с разными мощностями в диапазоне 8-50 кВт. Он может обогреть площадь от 100 до 450 м 2 . Температура теплоносителя колеблется от 50 до 90°С. Основной теплообменник выполнен из стали, вторичный – из меди.

Агрегат имеет следующие характеристики:

• КПД=90%;
• расход природного газа в зависимости от мощности колеблется в пределах от 0,94 до 5,6 м 3 /час;
• производительность ГВС при ∆t=35ºC и мощности 50 кВт – 11,6 л/мин;
• цена – от 12 до 14 500 рублей.

Настенный двухконтуный газовый котел Атон конденсационного типа с диапазоном мощностей от 24 до 46 кВт. Температура теплоносителя для системы отопления составляет от 40 до 90°С. Устройство обладает закрытой камерой сгорания и электрической системой розжига. Теплообменник из легированного алюминия с интегрированными медными контурами характеризуется высокой теплопроводностью.

Системы аварийной защиты обуславливают высокую безопасность котлов. В нее входят антиблокирование насоса и защита от давления в контуре отопления свыше номинального. Автоматическое диагностирование выявляет 30 видов неисправностей. Устройство теплогенератора предполагает возможность подключения бойлера.

Высокий уровень безопасности и надежности обеспечивается системами защиты от замерзания, образования накипи и возникновения высокого давления в системе.

Газовый котел АТОН KOMBI KOMPAKT HRЕ имеет следующие характеристики:

• КПД=109%;
• расход природного газа в зависимости от мощности колеблется в пределах 0,67-2,24 м 3 /час;
• производительность ГВС при ∆t=35ºC и мощности 24 кВт – 10 л/мин;
• цена – от 9 до 12 500 рублей.

Парапетный двухконтурный газовый котел Атон с дымоходом в комплекте. Оборудован закрытой камерой сгорания, пьезоэлектрическим розжигом и автоматикой «EUROSIT». Выпускается с диапазоном мощностей от 7 до 16 кВт. Основной теплообменник выполнен из стали, вторичный – медный.

Данный агрегат обладает следующими характеристиками:

• КПД= 90%;
• расход природного газа при мощности 16 кВт составляет до 1,6 м 3 /час;
• производительность ГВС при ∆t=35ºC и мощности 16 кВт – 12 л/мин;
• цена – от 9 до 11 500 рублей.

В сети Интернет можно встретить большое количество отзывов о двухконтурных газовых котлах Атон. Это говорит о высокой популярности представленных агрегатов. Многих радует экономный расход топлива, надежность и простота управления.

Для обеспечения автономного отопления важно подобрать качественное оборудование. Таким считается котел Атон

Он бывает газовым, твердотопливным

Благодаря высоким техническим характеристикам, а также приемлемой стоимости. Поэтому многие стремятся купить отечественное отопительное оборудование

Он бывает газовым, твердотопливным. Благодаря высоким техническим характеристикам, а также приемлемой стоимости. Поэтому многие стремятся купить отечественное отопительное оборудование.

Плюсы котлов

Распространенным является газовое оборудование. К преимуществам можно отнести такие моменты:

• Не требуется внешний источник питания;
• Помимо отопления котлы греют и воду;
• Привлекательный внешний вид;
• Устойчивое порошковое покрытие корпуса;
• Простота в управлении и использовании;
• Присутствуют детали немецкого, итальянского и английского производства.

Котлы Aton соответствуют стандартам и требованиям безопасности. Поэтому они настолько популярны и востребованы.

Разновидности

Котлы могут быть одно- и двухконтурными. Первый вариант используется только для отопления, а второй – отопления и подогрева воды.

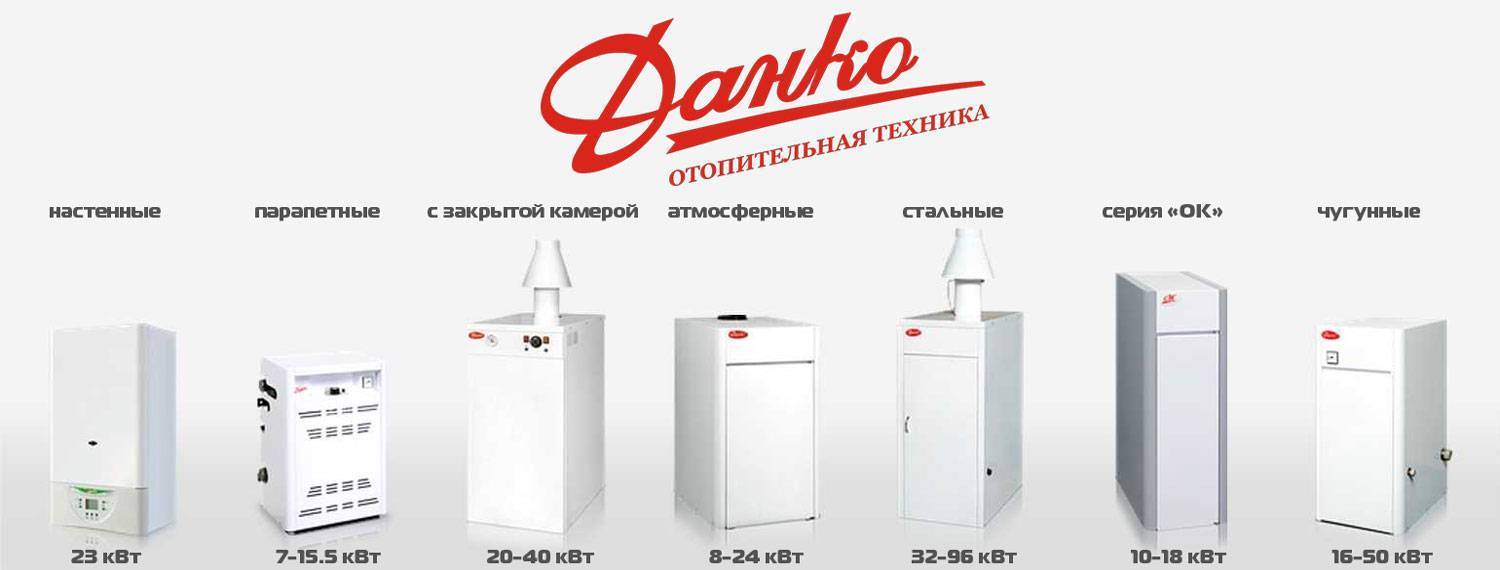

Различают следующие виды котельного оборудования:

• Парапетные – настенные и бездымоходные приборы;
• Небольшие модели дымоходных котлов Атон. Мощность их составляет 8-12 кВт;
• Дымоходные, для обогрева помещений с большими площадями. Мощность и цена их выше – 16-50 кВт;
• Напольные. Используются в больших помещениях. Неудобством их является довольно большие габариты. Благодаря привлекательному внешнему виду такие котлы легко впишутся в любой интерьер.

Атон (Aton), о которых пойдёт речь в статье, предназначены для бытового и промышленного использования. У покупателя есть возможность подобрать модель с оптимальной производительностью, в навесном или напольном, одно- или двухконтурном вариантах.

Газовый котел ATON Atmo 16EB

Виды

Существуют разные варианты конструкции парапетных котлов, которые можно условно разделить по специфическим признакам.

По способу монтажа:

• настенные. Устанавливаются навесным способом на наружную (несущую) стену. По условиям монтажа ограничиваются по весу и мощности;
• напольные. Устанавливаются на пол. Если он деревянный, требуется негорючая подставка. Ограничений по весу, габаритам и мощности не имеют.

По способу электропитания:

• энергозависимые. Конструкция содержит узлы, требующие использования электроэнергии — циркуляционный насос. электронную плату управления и т.п;
• энергонезависимые. Работают только на механическом управлении. Хороший выбор для отдаленных поселков и местностей с перебоями в электропитании.

По набору функций:

• одноконтурные. Способны только обеспечивать нагрев теплоносителя;
• двухконтурные. Параллельно с нагревом ОВ способны готовить горячую воду для бытовых потребностей.

ОБРАТИТЕ ВНИМАНИЕ!

Большинство пользователей предпочитает одноконтурные напольные модели, которые демонстрируют наибольшую эффективность.

Виды газового оборудования для отопления

Отопительные котлы различаются по размерам, объему КПД, степени нагрева, мощности, типу камеры сгорания, способам вывода продуктов горения.

Котел  с дымоходом

При установке дымохода то трубу необходимо вывести в строго вертикальном положении вверх. При монтаже соблюдаются требования безопасности. Высота дымоотвода зависит от типа конструкции котла.

Холодный воздух поступает к горелке изнутри здания через поддувало, поднимается к топке, где поддерживается горение. Сила пламени, интенсивность сгорания регулируются шириной открытия дверцы.

Размещать такие котлы необходимо только внутри отдельных помещений. К котельным предъявляется ряд требований. Например, нормативы по площади, наличие дверей, окна, оборудование хорошей вентиляции.

Система турбины

Турбинное устройство отличается герметично закрытой топочной камерой, которая не вытягивает воздух из комнаты м предотвращает риск отравления газами.

Сама турбина становится вентиляционной системой принудительного характера, полностью выводящей продукты сгорания из камеры.

Воздухообмен происходит через коаксиальный дымоход, который выводится через отверстие в ближайшей стене. Можно его установить строго горизонтально или поднять вверх, но первый вариант эффективнее.

Коаксиальная конструкция – это две трубы, между которыми остается расстояние. Через эту прослойку происходит подача свежего воздуха через низ к топке, а сквозь меньшую трубу выходят газы.

Наконечник защищает трубу от попадания мусора, мелких животных или птиц.

Оборудование разжигается от электрической искры, поэтому котел должен быть подключен к электросети.

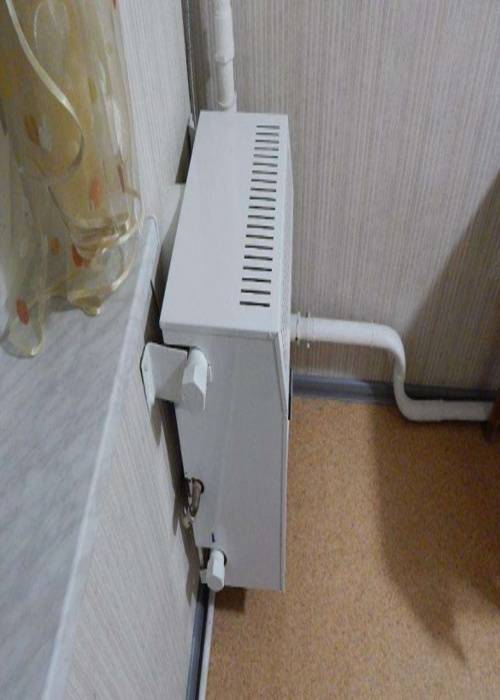

Парапетный котел

Отличие парапетного котла от турбинного в том, что воздух поступает в аппарат не принудительно.

В остальном оборудование имеет много сходств, например, закрытое топочное пространство, установку коаксиальных дымоотводов.

Установка парапетного газового котла своими руками

Начинать установку отопительного оборудования необходимо с тщательного изучения инструкции, правил безопасности, описанных в ней. Нужно также помнить, что ввод эксплуатацию котла согласовывают газовые службы. Если вы установили котел самостоятельно, то привлеките к консультации специалистов, для завершения правильного монтажа.

Процесс проходит в несколько этапов.

Условия установки

Сначала выбирают оптимальное, соответствующее существующим нормам, место монтажа котла.

Оборудование устанавливается только в помещениях, которые относятся к типу нежилых (кухня, холл, подсобные помещения).

Отверстие для выхода дымоходной трубы должно быть расположено на наружной поверхности, которое устойчива к возгоранию. В комплекте к ней, в большинстве моделей, идет металлический кожух. Он крепится непосредственно вокруг диаметра вывода трубы на наружную стену. Если на стене вывода дымохода есть элементы, которые при нагреве могут воспламениться, то расстояние до них должно составлять не менее 20-35 см.

Категорически запрещено выводить дымоход на балконы и лоджии, в проходные арки, тем более в подъезд. Необходимо помнить, что выводятся токсичные продукты сгорания.

Запрещено устанавливать выводной дымоход вблизи приточных заборов вентиляции (расстояние от 60 см — для маломощных котлов; до 1,5 метров — для оборудования мощностью свыше 7 Вт). При близком расположении вводной вентиляции и дымохода, возможно попадание отработанных газов в приточные вентканалы.

Периодически дымоход будет нуждаться в чистке, поэтому правильнее будет расположить его в месте доступа к нему, к примеру, под окном.

Для первых этажей предпочтительнее навесная установка котла, примерно на высоте 2-2,2 метра.

Внутри помещения нельзя располагать вокруг котла воспламеняющиеся поверхности ближе, чем на 30 см (мягкая мебель, занавески, тюль).

Должен быть доступ к системе со всех сторон, минимум один метр.

Монтаж котла

Понадобятся следующие инструменты: алмазный бур для пробивки отверстия в стене, крепеж котла, уровень, колпаки (запорный вентиль), разводной ключ.

Установка парапетного котла своими руками требует определенных практических навыков.

Последовательность действий:

1. Сначала пробивают отверстие в стене, по размеру внешнего диаметра дымохода. Для этого используют специальные алмазные буры диаметром 240-270 мм.
2. Затем монтируют внешний контур коаксиальной трубы. Дымоход устанавливают под наклоном 4-5 мм, чтобы стекал конденсат.
3. Далее прикручивают крепежи для навесного котла, делают разметку напольной секции.
4. Монтируют водопроводную систему, газовый вывод.
5. Закрепляется внутренний патрубок дымохода.
6. Устанавливают котел, подсоединяют к нему водопроводный и газовый выводы, патрубки системы отопления.

Основные правила безопасности

Первым и самым важным пунктом безопасности использования газоотопительного сооружения является точное соблюдение схемы подключения и монтажа всех систем. Требуется соблюдение еще нескольких условий:

• соблюдение требований влажности в помещении;
• техобслуживание профессионалами службы газа раз в год;
• наличие фильтра на обратке;
• обязательная вентиляция помещения;
• наличие необходимой тяги в трубе воздухоотовода.

Котел является основной составляющей всей системы отопления. Будет ли поддерживаться нормальная температура и влажность в помещении зависит именно от него. Поэтому стоит серьезно подойти к выбору нагревательного устройства. Разнообразие видов и моделей позволяет установить наиболее оптимальный вариант, предварительно взвесив все за и против.

Установка парапетных котлов

Котёл с левосторонним подключением

Это операция доступна многих пользователям. Обычно здесь не возникает дилемм и сложностей. Аппараты компактны. И форма (прямоугольник) позволяет монтировать их в различных нежилых помещениях, не исключая кухни. Можно эти котлы устраивать и под окном. Тем более у них есть версии с разным подключением:

•  по левой стороне,
•  по правой,
•  универсальным.

Чтобы обеспечить безопасное применение котла, следует не нарушать такие правила, и установка парапетных котлов пройдет на ура:

1. Дымоходная коаксиальная труба выходит во внешнюю стену. Она не направляется на балкон, лоджию, другой подъезд, какие-нибудь арки и прочие подобные конструкции.
2. Стена, в которую выводится эта труба, не имеет в своём составе горючих материалов.
3. Труба удалена от самого близкого воспламеняющегося предмета минимум на 20 см.
4. Помещение с котлом обязательно обеспечивается вентиляцией.

Как уже было отмечено, самостоятельный монтаж котла проходит не сложно и доступен почти каждому

Его диаметр немного превосходит аналогичный параметр дымоходной трубы. В стену внедряется специальный фитинг. Он осуществляет проходную функцию. Осуществляется сборка дымохода. Если модификация с двумя контурами, проводится монтаж зоны для водопровода. Следует установка котла, проводится фиксация крепежей. Дымоход и выходной патрубок котла соединяются. Прикрепляются трубы для обеспечения тепловым носителем. Монтируется расширительный бачок.

1. Нужно определиться с местом монтажа.
2. В стене устраивается отверстие. Его диаметр немного превосходит аналогичный параметр дымоходной трубы.
3. В стену внедряется специальный фитинг. Он осуществляет проходную функцию.
4. Осуществляется сборка дымохода.
5. Если модификация с двумя контурами, проводится монтаж зоны для водопровода.
6. Следует установка котла, проводится фиксация крепежей.
7. Дымоход и выходной патрубок котла соединяются.
8. Прикрепляются трубы для обеспечения тепловым носителем.
9. Монтируется расширительный бачок.

Присоединить парапетную модель к стандартному вертикальному дымоходу не возможно. Конструкция этой техники подразумевает подключение только коаксиальной трубы. Если сразу монтируются несколько таких котлов, можно задействовать вертикальный коаксиальный дымоход.

Грамотное присоединение к горизонтальному дымоходу проходит по таким критериям:

1. Горизонтальная зона в совокупности не превышает 3 м.
2. Если проходят плиты перекрытия, применяется разделка – это специальный блок.
3. На окончание дымохода ставится защита от ветра и уловитель конденсатов.
4. Дымоход монтируется под незначительным углом от котла: конденсат не должен попадать внутрь аппарата.

Выбор отопительной системы

Чтобы определить, какой газовый котёл лучше парапетный или дымоходный, нужно разобраться в устройстве и принципе работы техники. При выборе оборудования нужно учитывать размер помещения, качество вентиляции, перебои в подаче электричества.

Газовый котёл с дымоходом – надёжная, недорогая и эффективная техника, нагревающая воду в отопительной системе. Для удаления отработанных газов из устройства с открытой камерой сгорания используется дымоход. Разница температуры позволяет выводить отработанный газ через трубу на улицу. На котлы с закрытой камерой сгорания устанавливается короткая и широкая отводящая труба. Подходит оборудование с дымоходом для частных домов с хорошей системой вентиляции.

…

Парапетные котлы более универсальны, поскольку оснащены закрытой камерой сгорания и не требуют монтажа трубы, отводящей отработанные газы. Эта техника может устанавливаться как в домах, так и в городских квартирах с плохой системой вентиляции. На устройство монтируется всего две трубы, обеспечивающие подачу чистого воздуха и вывод отработанного газа. Если выбрать модель с подходящими характеристиками, можно отапливать всю площадь квартиры всего одним котлом.

Внимание: Парапетный газовый котёл – это альтернатива настенного устройства. Устанавливающийся на пол агрегат также должен крепиться к стене, при помощи специальных кронштейнов

Основные отличия и характеристики

Парапетные котлы могут иметь 1 или 2 контура – для отопления и ГВС Различные модели сделаны в напольном и настенном, левостороннем и правостороннем исполнении. В зависимости от назначения оснащаются одним контуром — только для отопления или двумя — чтобы дополнительно подогревать воду для бытовых целей. По уровню управления приборы бывают автоматическими и ручными. Для работы автоматики необходимо наличие электричества. Если оно пропадает, котел отключается. Изделия с ручным управлением практически не зависят от внешних условий и могут работать даже от газового баллона. Включение и отключение горелки производится термопарой и постоянного горящего фитиля.

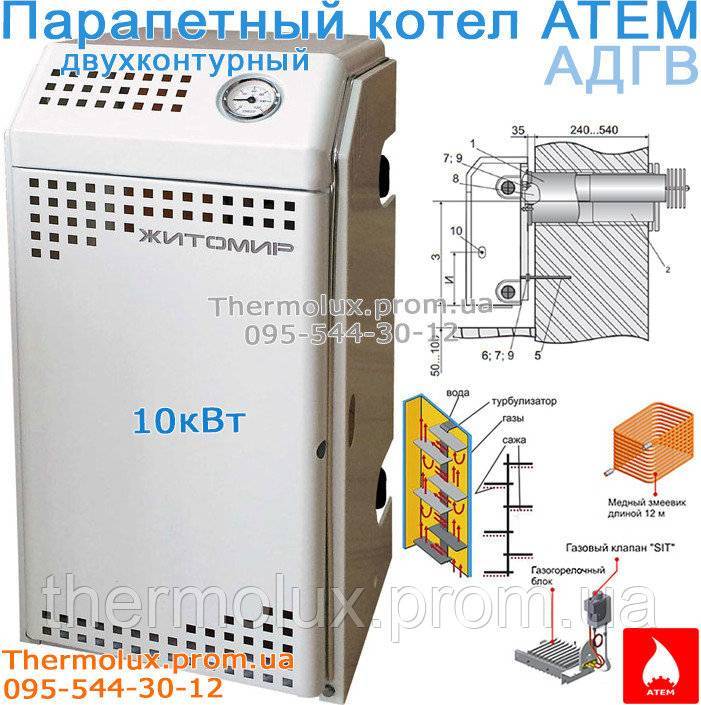

Устройство и принцип работы

Самым главным отличием агрегатов такого типа является изолированная, закрытая камера сгорания. Это позволяет снизить сжигание кислорода и увеличивает безопасность пользования газовым котлом. Газовый котел парапетного типа сочетает в себе самые лучшие качества газовых и конвекторных агрегатов, его легко обслуживать, а ремонт обходится недорого.

Внутреннее устройство котла несложное и включает в себя:

• корпус, выполненный из стали, он же при нагреве является конвектором;
• горелку и газовый клапан;
• теплообменник;
• камеру сгорания закрытого типа полностью герметичную;
• газоход, его предназначение в отводе углекислого газа и заборе свежего воздуха.

Схема работы теплогенерирующего устройства простая, при включении газового котла при помощи пьезорозжига поджигается пилотная горелка. Далее газ поступает к основной горелке, происходит нагрев теплообменника. Затем от него прогревается бак теплоносителя, участвующего в отоплении. Установленная автоматика газового котла дает сигнал при нагреве до девяноста градусов и котел отключает пилотную горелку, после остывания процесс повторяется. Температура поддерживается автоматически на заданном уровне.

Также, при перебоях с поставкой газа или аварийном перекрытии подачи газа в магистрали, котел выключается. При выходе из строя или сбоях автоматика подлежит срочному ремонту.

Продукты горения выводятся через коаксиальный дымоход. Конструкция дымохода позволяет одновременно выводить углекислый газ и подавать кислород за счет двух труб разного диаметра. Труба с маленьким диаметром расположена внутри и предназначена для вывода, а большая – для поступления свежего воздуха.

По внешнему виду газовые котлы могут отличаться, они выполнены как в , так и напольном исполнении, а также рассчитаны на различные мощности: от 7 до 16 КВт. Мощность агрегата должна рассчитываться от площади дома или квартиры и обязательно должны учитываться естественные теплопотери (окна, плохо утепленные стены, двери).

Преимущества

Чтобы понять, какими преимуществами обладают котлы парапетного типа, стоит почитать отзывы. Большинство потребителей отмечают следующие достоинства парапетных агрегатов:

Основным преимуществом является наличие закрытой топки. Эта особенность конструкции делает отопительный агрегат практически универсальным, его можно поставить даже в квартире, так как не нужно строить дымоход с выводом трубы на крышу.

• Широкий ассортимент. Производители предлагают отопительные агрегаты разной мощностью (от 15 до 40 кВт), поэтому можно выбрать модель для объектов разной площади.
• Возможность использовать агрегат для обеспечения горячего водоснабжения. Для этого нужно приобрести двухконтурный вариант котла.
• Полная энергонезависимость. Установка котла не отразится на суммах счетов за пользование электроэнергией.
• Котлы имеют компактные размеры и современный дизайн корпуса, поэтому они не испортят интерьер помещения.
• Агрегаты имеют относительно невысокую стоимость, их установка доступна широким слоям населения. Для еще большей экономии работы по монтажу можно провести своими руками.
• При отсутствии доступа к магистральному газу, данные тепловые агрегаты можно настроить для работы на пропан-бутановой смеси.

Однако потребители отмечают не только положительные качества, но и недостатки. В частности – чувствительность оборудования к погодным условиям. При сильном ветре котел может просто задуть. Чтобы устранить данный минус, рекомендуется установить перед трубой дымохода ветрозащитный экран.

Установка

Нарушение правил монтажа приводит к поломкам и неисправностям. Доверять установку рекомендуется профильным специалистам

Требования к монтажу нагревателей «Лемакс» ничем не отличаются от обычных, но есть нюансы, которые важно учесть:

Блок автоматики содержит датчик тяги. Если продукты сгорания будут отводиться недостаточно интенсивно, горелка будет выключаться. При монтаже необходимо предусмотреть создание условий для тяги. Производитель советует присоединять аппарат к дымоходу, сделанному из сэнедвич-труб.

Для подключения и запуска не приходится тратить время или материальные средства – всё выполняется просто и быстро. Настройки, как говорилось выше – заводские, а регулировка – механическая.

Популярные модели и линейки

Перед нами газовый парапетный котёл с закрытой камерой сгорания. Тепловая мощность модели составляет 10 кВт, этого достаточно для обогрева помещений площадью до 100 кв. м. Несмотря на отсутствие сложной электроники, КПД оборудования достигает 90% — приличный показатель для энергонезависимой модели. Первичный теплообменник в данном аппарате выполнен из стали, теплообменник горячего водоснабжения – из меди. Производительность контура ГВС не очень высокая – всего 3,8 л/мин, на одного потребителя.

Котёл Атон Compact 10EB получился довольно экономичным. В режиме максимальной мощности он потребляет до 1,12 куб. м/час. Питание осуществляется только от газовой магистрали, переключения на сжиженный газ не предусмотрено. Модель предназначена для эксплуатации в составе открытых систем отопления с давлением в контуре до 1 атм. Давление в контуре ГВС может достигать 6 атм. Подключение выполняется слева или справа по выбору потребителя.

Атон Compact 7У

Данная модель является самой младшей во всей линейке. Мощность агрегата составляет 7 кВт, обогреваемая площадь – до 70 кв. м. От своих собратьев по модельной линейке он отличается уменьшенными по всем плоскостям габаритами. Котёл выполнен по одноконтурной схеме, для его питания используется газовая магистраль – это справедливо для всей линейки. Расход составляет до 0,78 куб. м/час. Сфера применения – обогрев небольших частных домовладений и дачных домиков.

Максимальная мощность газовых котлов в линейке Атон Compact составляет 16 кВт – в серии представлены одноконтурные и двухконтурные модели.

Эта серия включает в себя газовые котлы, оснащённые открытыми камерами сгорания. Они подключаются к традиционным дымоходам, выходящим на высокие крыши. Линейка включает в себя модели с одним и двумя контурами, тепловая мощность варьируется от 8 до 25 кВт. За поддержание заданных режимов работы отвечают итальянские механические узлы автоматики.

Газовые котлы Атон Atmo отличаются тихой работой – в них отсутствуют электрические узлы, а сгорание топлива производится на бесшумной горелке. Розжиг осуществляется с помощью небольшого запальника, горящего на постоянной основе.Пользователям достаточно проверить уровень теплоносителя в системе, включить подачу газа, щёлкнуть кнопкой для розжига запальника и выставить требуемую температуру в том или ином контуре.

Первичные теплообменники в газовых котлах Атон Atmo изготовлены из стали, вторичные – из стойкой к коррозии меди. КПД составляет до 90%, температура теплоносителя варьируется от +50 до +90 градусов. Работа в составе систем с принудительной циркуляцией не допускается – максимальное давление в контуре отопления не должно превышать 1 атм. Максимальная производительность контуров ГВС составляет 5 л/мин при ∆t=35 градусов.

Также в производстве представлена линейка газовых котлов Атон Atmo 30-50 с увеличенной мощностью и двумя контурами.

Представленные в линейке газовые котлы могут работать в системах с естественной и принудительной циркуляцией. Их мощность варьируется от 20 до 80 кВт. Сфера применения – обогрев жилых и нежилых помещений и зданий площадью до 800 кв. м. Все модели в линейке одноконтурные, температура прогрева теплоносителя составляет до +95 градусов. Показатель КПД – до 91%. Для работы оборудования требуется подключение к электросети, потребляемая мощность – не более 20 Вт/час.

Эта продвинутая линейка от производителя Атон (торговая марка INTERGAS) представлена газовыми конденсационными котлами. Мощность моделей варьируется от 24 до 46 кВт. Особенности модельного ряда:

• Электронное управление.
• Настенный монтаж.
• Широкий диапазон регулировки мощности.
• Принудительный отвод продуктов сгорания.
• Необходимость в отводе конденсата.
• Повышенный показатель КПД (до 10-15% экономии на потреблении газового топлива).

Оборудование предназначено для работы в замкнутых отопительных системах. Потребление электроэнергии составляет 105-190 Вт/час, в зависимости от мощности газового котла.

Котлы газовые

Для отопления частных домов, общественных, производственных и хозяйственных объектов очень часто используют газовые котлы. У них есть еще одно предназначение — подогрев воды для технических нужд. Производителей такого оборудования достаточно много — как зарубежных, так и отечественных. Свою нишу на рынке занимают газовые котлы атон. Хотя есть немало и других торговых марок, выпускающих подобную продукцию.

В качестве топлива для котлов используется природный газ. Во многих регионах он предпочтительнее твердых видов топлива из-за его экономичности, доступности и сравнительной дешевизны.

Обслуживание

Некоторые неисправности, выявленные в процессе эксплуатации, можно устранить самостоятельно:

• Проблемы с датчиком тяги. Он может вызывать аварийное отключение при отличной тяге. Ложное срабатывание происходит из-за окисления контактов – их нужно зачистить. Если датчик окончательно сломался, его несложно поменять на новый.
• Проблемы с запальником. Розжиг не происходит из-за слабого горения фитиля. Как исправить положение? Выставить нужную мощность пламени. Об этом можно подробно прочесть в инструкции. Также к оборудованию прилагается схема подключения и техпаспорт.

Практически в любом специализированном магазине можно купить узлы и детали, подлежащие замене. Ремонт разрешено выполнять только работнику, имеющему соответствующий допуск.
