В чем преимущества использования металлических труб для внутреннего газопровода?
Металлические трубы широко используются для монтажа внутридомовых газопроводов по ряду причин. Они обладают рядом преимуществ, которые делают их предпочтительным выбором для использования в газоснабжении жилых домов и коммерческих помещений.
1. Высокая прочность и долговечность
Металлические трубы обладают высокой прочностью и долговечностью, что делает их идеальным материалом для газопроводов. Они способны выдержать высокое давление и механические нагрузки, которые могут возникнуть во время эксплуатации. Кроме того, они устойчивы к коррозии и внешним воздействиям, таким как возгорание и вибрация, что увеличивает их срок службы и гарантирует безопасность газопровода.
2. Легкость монтажа и замены
Металлические трубы обладают простой конструкцией, что облегчает их монтаж и замену. Их можно легко соединять с помощью специальных фитингов и соединительных элементов. Благодаря этому, монтаж газопровода может быть выполнен быстро и эффективно, что экономит время и ресурсы.
3. Высокая герметичность
Металлические трубы обладают высокой герметичностью, что является важным аспектом при монтаже газопровода. Они обеспечивают надежную защиту от утечек газа, что повышает безопасность эксплуатации системы газоснабжения. Металлические трубы также устойчивы к высоким и низким температурам, что предотвращает их деформацию и повреждение.
4. Легкость обслуживания и ремонта
В случае необходимости ремонта или обслуживания газопровода, металлические трубы легко разбираются и собираются. Это упрощает процесс обслуживания и позволяет быстро устранять возможные неполадки. Кроме того, металлические трубы легко заменить в случае повреждения или износа.
5. Соответствие нормативным требованиям
Металлические трубы широко применяются в газоснабжении благодаря своему соответствию нормативным требованиям и стандартам безопасности. Они проходят тщательные испытания и сертификацию, что гарантирует их качество и соответствие установленным стандартам.
Преимущества использования металлических труб для внутреннего газопровода:
Преимущество
Описание
Высокая прочность и долговечность
Металлические трубы выдерживают высокое давление и механические нагрузки, обладают стойкостью к коррозии и внешним воздействиям.
Легкость монтажа и замены
Металлические трубы легко соединяются с помощью фитингов и соединительных элементов, что облегчает их монтаж и замену.
Высокая герметичность
Металлические трубы обеспечивают надежную защиту от утечек газа благодаря своей высокой герметичности.
Легкость обслуживания и ремонта
Металлические трубы легко разбираются и собираются, что упрощает процесс обслуживания и ремонта газопровода.
Соответствие нормативным требованиям
Металлические трубы проходят сертификацию и соответствуют нормативным требованиям и стандартам безопасности.
Основная классификация газопроводов
Категория газопровода, зависящая от величины давления газа, является одним из важнейших критериев, которые оказывают существенное влияние на выбор материала труб.
Выделяют 5 основных категорий газовой сети:
- I-А — конструкция с наивысшим давлением, превосходящим 1,2 МПа. Диаметр трубы 1000-1200 мм, назначение — подсоединение тепловых станций, турбин и паровых установок.
- I — система с высоким давлением, находящимся в пределах 0,6-1,2 МПа. Ее назначение — транспортировка газа и обустройство пунктов газораспределения.
- II — давление ниже, чем в предыдущей категории, но все же считается высоким. Оно колеблется в диапазоне 300-600 кПа. Диаметр трубы 500-1000 мм, назначение газопровода — доставка газа из газораспределителей к объектам промышленности, домам жилого и социально-бытового назначения.
- III — конструкция среднего давления с показателями в 5-300 кПа. Допускается применение труб диаметром 300-500 мм. Ее назначение — транспортировка газа из магистрали к газораспределительным пунктам, которые располагаются у жилых домов.
- IV — система с минимальным давлением (менее 5 кПа). Диаметр трубы не превышает 300 мм, назначение — доставка газа от вводного газопровода в жилые дома и непосредственно к конечным приборам газопотребления.
Помимо категории газопровода и величины давления, немаловажное влияние на выбор труб оказывают особенности их прокладки и условия эксплуатации — внешняя или внутренняя укладка, наземная или подземная. Если они будут укладываться в землю, то придется считаться с такими факторами, как глубина промерзания, плотность и толщина слоя грунта, вероятность коррозионных процессов, присутствие блуждающих токов. Если они будут укладываться в землю, то придется считаться с такими факторами, как глубина промерзания, плотность и толщина слоя грунта, вероятность коррозионных процессов, присутствие блуждающих токов
Если они будут укладываться в землю, то придется считаться с такими факторами, как глубина промерзания, плотность и толщина слоя грунта, вероятность коррозионных процессов, присутствие блуждающих токов.
Наземный или воздушный газопровод отличается простотой проведения монтажных работ по его созданию, но для надежной эксплуатации требуется дополнительный уход
Для обеспечения стабильной о долговечной работы газопровода, нужно еще на этапе подготовительных и проектировочных работ учесть особенности монтажа и эксплуатации, выполнить все анализы, которые предписывают нормы газификации.
Газопроводы из пластиковых труб

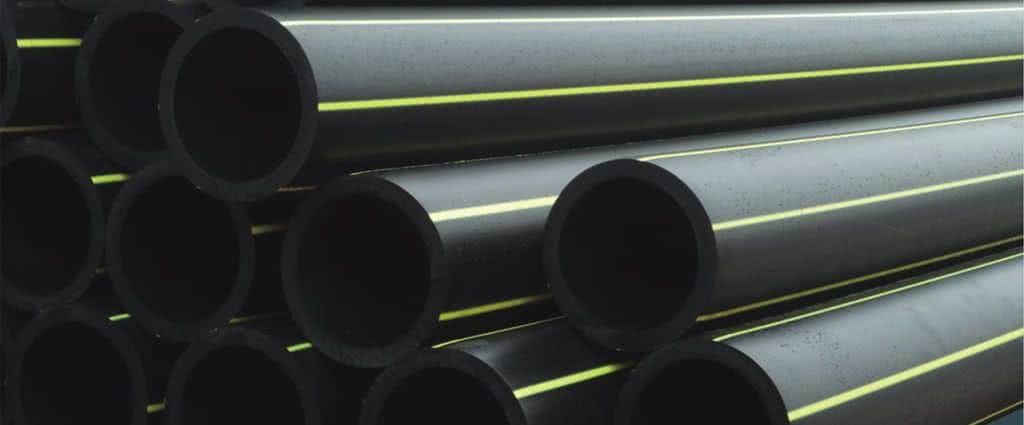

Полиэтиленовые газопроводные трубы, маркированные желтой полосойэлектромагнитно-акустической диагностики
Для обеспечения газом небольших населенных пунктов в соответствии со СНиП 42-01-02 и ПБ 12-529-03 в газопроводах высокого давления II категории могут применяться полиэтиленовые (ПНД) трубы, произведенные по ТУ 6-19-051-538-85. Для трубопроводов среднего и низкого давления допустимо использование труб типа С. Пластиковые трубы для газопровода имеют ограничения по применению:
- не применяется в городах и крупных населённых пунктах;
- газ не должен содержать хлорированных и ароматических углеводородов;
- разрешена только наружная подземная (глубже 1 м) прокладка трубопровода;
- сейсмичность района прокладки – не выше 6 баллов;
- температура воздуха – не ниже 40°С;
- ограничения по характеристике почв.
К достоинствам полиэтилена (ПНД) следует отнести низкий удельный вес и высокую коррозионную стойкость, что значительно облегчает сборку и, при правильном монтаже, позволяет эксплуатировать трубопроводы длительный период (до 50 лет).
Устройство трёхслойной полиэтиленовой трубы
Прочие пластиковые трубы применяются значительно реже или не применяются вовсе. Так, винилопластовые плохо переносят отрицательные температуры (допустимое значение – минус 5°С) и подвержены деформации при нагрузках, а полипропиленовые для газопровода не применяются вовсе ввиду высокой газопроницаемости.
Труба полиэтиленовая газовая: достоинства, технические характеристики и правила монтажа
Стальные трубы, которые традиционно использовались для прокладки газовых магистралей, сегодня всё чаще заменяют на более современные полиэтиленовые трубы для газоснабжения. Применение этих труб стало возможным благодаря наличию у них достоинств, отвечающих современным требованиям, предъявляемым к газопроводным системам.

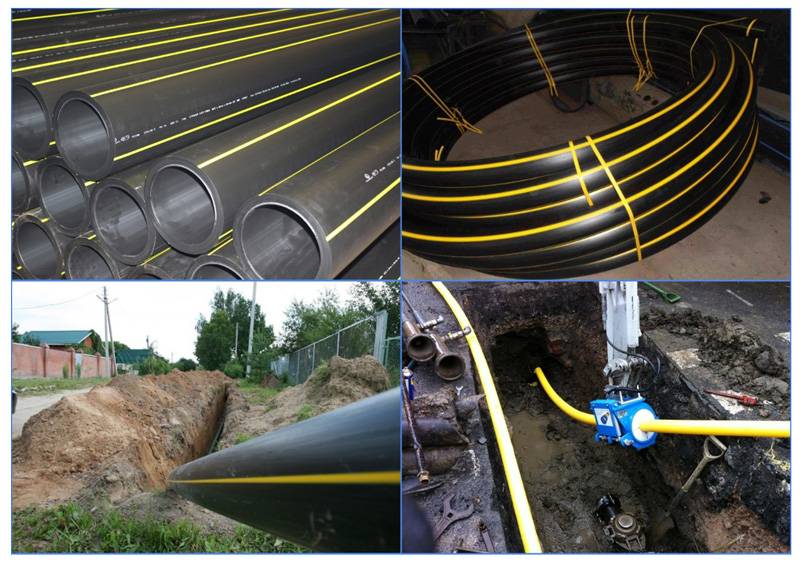

Трубы для газа в бухте
Достоинства полиэтиленовых газовых труб
Сравнивая полиэтиленовые и стальные трубы, используемые для устройства газовых трубопроводов, отметим некоторые их преимущества:
- Длительный срок работы – до 50 лет.
- Полиэтиленовые трубы для газа не подвержены коррозии.
- Небольшой вес труб, благодаря чему значительно облегчается их транспортировка.
- Простота монтажа: нет необходимости применять сложное оборудование.
- Быстрота процесса сборки системы.
- Стойкость труб к агрессивным средам и, как следствие, отсутствие необходимости применять дополнительную электрохимическую защиту.
- Не требуется гидроизоляция.
- Соответствие международным стандартам качества.
- Неизменно высокая проходимость полиэтиленовых труб вследствие того, что их гладкая поверхность препятствует оседанию твёрдых частиц, сужающих рабочий просвет.
- Экологичность. Безопасный полиэтилен не влияет на здоровье человека и не наносит вреда природе.
- Приемлемая цена.
Накопленный опыт использования таких труб в России показал, что их можно безопасно применять для устройства газопроводов, находящихся под довольно высоким давлением (до 1,2 МПа).
Применение полиэтиленовых газовых труб
Применение полиэтиленовых газовых труб допустимо только под землей
Однако на использование полиэтиленовых труб накладываются некоторые ограничения:
Применяются эти трубы исключительно для прокладки систем под землей.
- Нельзя использовать полиэтиленовые трубы в сейсмоопасных районах и при температурах окружающего воздуха ниже -45°С.
- Запрещено использование пластиковых труб на территории населённых пунктов и в местах, где предполагается устройство перехода через какие-либо препятствия.
Технические характеристики полиэтиленовых газовых труб
Труба полиэтиленовая газовая изготавливается в виде достаточно длинных отрезков, что позволяет упростить и ускорить монтаж всей системы, благодаря сокращению числа мест стыковки труб. Существует две основные марки газовых труб из полиэтилена:
Маркировка газовой трубы
- ПЭ-80 – толщина стенок – 2,3 мм; применяются для монтажа систем с давлением 4-6 атм.
- ПЭ-100 – толщина стенок – 3,5 мм; применяются для монтажа систем с давлением 3-12 атм.
Некоторые особенности монтажа газовых систем из полиэтиленовых труб:
- Температура, при которой допустимо проведение работ – от -15 до +45°С.
- Температура, при которой допустима транспортировка – от -10°С и выше.
- Хранение – под навесом, в неотапливаемых помещениях.
- Срок хранения до времени монтажа – не более двух лет.
- Соединение отдельных частей системы – с использованием специальных соединительных муфт или стыковой сваркой.
- Место допустимой укладки – только под землей.

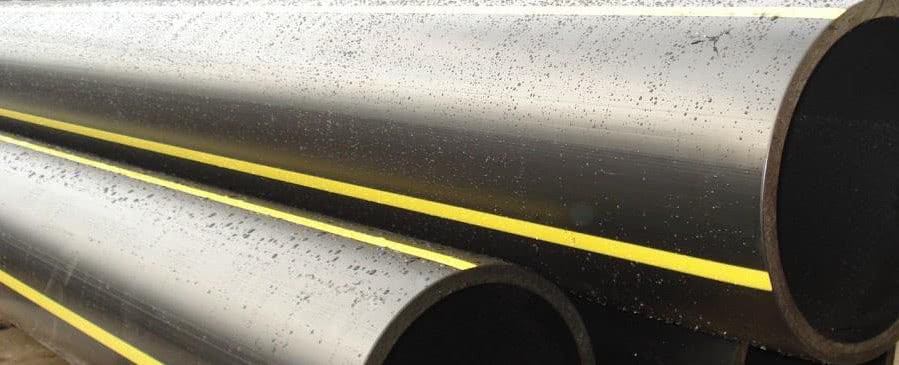

Газовые трубы различного диаметра можно отличить по характерным желтым полосам
Сварка встык полиэтиленовых газовых труб
Необходимое оборудование
Трубы газовые полиэтиленовые могут быть соединены между собой достаточно распространённым способом стыковой сварки. Свою популярность этот способ сварки пластиковых труб получил по нескольким причинам:
- Высокая скорость проведения монтажа.
- Простота монтажа.
- Низкая стоимость.
- Можно соединять трубы, имеющие диаметр от 50 до 1200 мм.
Сварка полиэтиленовых газовых труб осуществляется на специальных аппаратах следующих видов:
- Аппараты с механическим приводом.
- Аппараты с гидравлическим приводом.
- Аппараты с программным управлением.
Инструкция по монтажу
В инструкциях, прилагаемых к каждому аппарату, имеются таблицы, которые строго регламентируют значения всех параметров сварки (температура, время нагрева и т.п.) в зависимости от диаметра трубы и толщины её стенок.
Этапы проведения сварки встык полиэтиленовых труб:
- Концы свариваемых труб установить в сварочный аппарат.
- Между торцами соединяемых деталей поместить нагретую плиту.
- Торцы под некоторым давлением прижать к горячей плите.
- Дождаться расплавления полиэтилена, т.е. образования первичного грата.
- Несколько снизить давление на трубы, дав прогреться торцам.
- Удалить горячую плиту.
- Сразу же соединить детали, создав необходимое давление для осадки.
- Дождаться полного остывания конструкции естественным путём.
Строгое следование пошаговой инструкции и соблюдение всех её требований позволит провести работы качественно, и получить результат, гарантирующий безаварийную работу собранной системы.
Категории стальных труб и виды газопроводов
Для прокладки магистралей используются разные виды труб для газопроводов, которые делят на две категории:
- Газовые трубы бесшовные могут быть горячей или холодной деформации.
- Сварные трубы различают по типу шва, он может быть прямым или спиралевидным.
При производстве обоих категорий основой служит углеродистая сталь, марки которой указаны в ГОСТ 380-2005.
Химический состав стали, а также тип и размер газопроводной трубы определяются следующими факторами:
- Величина рабочего давления. Этот параметр может иметь высокий, средний и низкий показатель.
- Место прокладки трубопровода. Он может быть подземным, наземным, подводным, а также располагаться в помещении.
- Назначение системы. Сеть бывает магистральной, распределительной и резервной.
Распределительная система предназначена для доставки газа до непосредственного потребителя. Трубы для газоснабжения могут иметь меньший диаметр и более тонкие стенки.
Основные причины переноса
Размещение газового трубопровода в многоквартирных и индивидуальных домах предусматривают на этапе проектирования, выбирая для этого оптимальный вариант. Обычно газопроводный стояк проходит недалеко от окон с таким расчетом, чтобы обеспечить проветривание зоны рядом с газовой плитой. В то же время газовый отвод не должен располагаться на слишком большом удалении от водопровода — это приведет к неудобствам при установке кухонного гарнитура.
Из приведенной нормы следует, что гибкую подводку большей длины использовать запрещено и при превышении нормированного расстояния между отсекающим краном и газопотребляющей установкой его придется компенсировать удлинением стальной трубы.
Если собственнику необходимо перенести газовую трубу, чаще всего он делает это по следующим причинам:
- Установка нового взамен старого или дополнительного оборудования. Если в помещении устанавливается водонагревательная колонка (к примеру, в ванной комнате квартиры), для подачи газа придется протягивать трубу из кухни в другую комнату. Аналогичная ситуация может возникнуть и в индивидуальном коттедже при размещении новых или дополнительных приборов: газовых котла, варочных плит, колонок.
- Одна из распространенных причин переноса связана с нормативными требованиями, к примеру, если у потребителя ранее была установлена плита с одним входом, то при размещении отдельных варочной панели и духового шкафа каждому прибору понадобится своя подводка. Чтобы обеспечить два входа, придется менять конфигурацию трубы с врезанием подсоединительных фитингов и выполнением операций, равнозначных переносу.
Рис. 2 Способы подключения газопотребляющего оборудования
- Перепланировка. Газовую плиту переносят, если по каким-либо причинам меняют план кухни, сносят или достраивают перегородки, увеличивают кухонную площадь за счет присоединения к ней балкона или лоджии. При реализации последнего варианта плиту иногда выносят на утепленный балкон, подводя к ней трубопровод (вариант не слишком приемлемый с точки зрения законности и норм безопасности).
- Перенос плиты. Иногда решения проектировщиков по размещению газопровода не всегда совпадают с видением собственников обустройства кухонного пространства, к примеру, они задумали сделать зону готовки посередине большой кухни. В этом случае газопроводные трубы приходится переносить или прятать для обеспечения удобной эстетичной подводки газа к варочной панели.
- Приобретение кухонного гарнитура со встроенным газовым оборудованием. Газопроводный стояк во всех городских квартирах рассчитан на подключение одной плиты в определенном месте, если хозяева приобретают встроенные в кухонную мебель приборы для готовки, с большой вероятностью стандартное положение отвода стояка к ним не подойдет — его придется переносить.
- Для повышения эстетичности внешнего вида. Газопроводные трубы из низкоуглеродистой стали, окрашенные светлой краской, которая со временем становится желтой, портят вид многих современных кухонь, где хозяева хотят добиться высокой декоративности. Если не удается спрятать газопровод в верхних шкафах кухонного гарнитура, рассматривают один из редких вариантов помещения труб в штробы (каналы) стен под легкосъемные декоративные панели.
- Смена месторасположения газового счетчика. Газовый счетчик — довольно объемный прибор, занимающий немало места на стене. Если он создает неудобства или слишком явно нарушает эстетичный внешний вид кухни, не представляется возможным поместить прибор в кухонном навесном шкафчике, рассматривают варианты его переноса в иное место (обычно вниз) вместе с трубной подводкой.
Рис. 3 Напорные характеристики газопроводов разного назначения по СНиП 2.04.08-87
Как спрятать газовую трубу на кухне – различные законные варианты. Возможно, что после переноса газовой трубы, вы захотите ее спрятать или как-то обыграть в интерьере, в этом случае, рекомендуем почитать отдельную статью про различные варианты декорирования газовой трубы.
Неприятность выбора
Итак, сталь либо пластик?
Выбор читатель может сделать самостоятельно, на базе вышеприведенных описаний. Но необходимо принимать в расчет кое-какие законодательно закрепленные ограничения.
Применение полиэтилена не допускается:
В регионах, где температура наиболее холодной пятидневки зимы ниже -45 градусов. Эластичность пластика при низких температурах имеет свои границы.
- В территориях с сейсмичностью выше 6 баллов. Не обращая внимания на упомянутую выше эластичность, прочность стали на разрыв все-таки заметно выше.
- В муниципальный территории большого давления первой и второй категории. Тут, возможно, нужно маленькое пояснение. К различным категориям газопроводы относят по рабочему давлению:
| Категория | Рабочее избыточное давление, МПа |
| 1 | 0,6 – 1,2 для газа, 0,6 – 1,6 для сжиженного (газгольдеров) |
| 2 | 0,3 – 0,6 |
| 3 | 0,005 – 03 |
| 4 | Менее 0,005 |
Полиэтилен может укладываться лишь в грунт. Наземная и надземная прокладка, монтаж полиэтиленовых газопроводов в коллекторах и тоннелях, и в зданий любого назначения запрещены. Эта инструкция связана с низкой горючестью материала и механической прочностью.
Так, при монтаже газопровода в пределах участка возможно ориентироваться на несложное правило: по участку возможно проложить полиэтилен в грунте; от ввода в дом газ разводится лишь сталью. Переход между сталью и полиэтиленом обязан находиться за пределами дома выше уровня грунта.
Стальные фланцы
а — плоский приварной; б — приварной встык; в — свободный на приварном кольце; г — свободный на отбортованной трубе; д — на приварном кольце и отбартованной трубе; 1 — труба; 2 — отверстие для болта; 3 — фланец; 4 — сварной шов; 5 — приварное кольцо; 6 — бурт
На качество фланцевых соединений влияет подготовка уплотнительных поверхностей, поэтому на каждом фланце делают не менее двух уплотнительных канавок. Герметичность фланцевых соединений обеспечивают различными прокладками толщиной 3-5 мм. Кроме паронита применяют маслобензостойкую резину, алюминий и медь.
Изолирующие фланцы (рисунок ниже) устанавливают на газопроводах для предотвращения движения блуждающих токов из одной части трубопровода в другую. Во фланцевом соединении, состоящем из свободных фланцев на приварных кольцах, устанавливают диэлектрические прокладки из паронита, текстолита, клингерита и др. Между приварными кольцами помещают текстолит, а для изоляции болтов используют изолирующие гильзы и шайбы.
Критерии выбора труб для газопроводов
При выборе стальных труб для газопровода следует учитывать такие факторы, как:
- вид трубы;
- технические характеристики.
Разновидности труб для газопроводов
Стальная газопроводная труба может быть:
- бесшовной. Производство такого вида осуществляется путем «прошивки» металлического цилиндра (заготовки). Способ изготовления является трудоемким, что сказывается на стоимости получаемых изделий. Бесшовные трубы подразделяются на следующие подвиды:
- холоднокатаные (заготовка после процесса обрабатывается без воздействия температуры);
- горячекатаные (заготовка проходит дальнейшую обработку под воздействием высокой температуры).

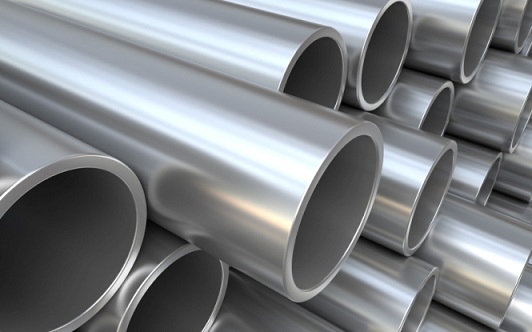

Стальные трубы высокой прочности
Горячекатаные трубы выпускаются с большей толщиной стенки, что отражается на прочности газопровода. Используются они преимущественно при строительстве в холодном климате или для трубопроводов, требующих особой прочности и прохождения газа под высоким давлением.
Технология производства бесшовных труб из стали представлена на видео.
https://youtube.com/watch?v=Vp1_HpUJTMU
- сварные. Производство сварных труб происходит путем придания заготовке определенной формы и приваривания стыков (сварка производится в автоматическом режиме, что исключает возможность образования некачественного шва). Могут быть изготовлены с различной толщиной стенки, что увеличивает область их использования. В зависимости от шва подразделяются на следующие подвиды:
прямошовные (линия сварного шва проходит параллельно трубе). Трубы отличаются невысокой стоимостью и приемлемыми техническими параметрами. Основной недостаток – небольшой запас прочности, так как под воздействием давления шов может «лопнуть» или деформироваться;
Стальная труба с прямым сварочным швом
спиралешовные (линия шва в виде спирали проходит по всей поверхности трубы). Такие трубы являются более прочными, чем прямошовные изделия и практически не отличаются по стоимости.
Стальные трубы со швом в виде спирали
Подбор параметров труб
Как выбрать параметры труб, и на какие показатели стоит обратить особое внимание? При выборе параметров следует учитывать:
- диаметр труб для газа;
- толщину трубной стенки.
Основные параметры выбора труб
Выбор диаметра газопроводных труб производится после проведения предварительных расчетов, которыми учитываются:
- расход газа в час;
- длина трубопровода;
- тип трубопровода (низкого, среднего или высокого давления).
Произвести расчеты по формуле самостоятельно практически невозможно. Поэтому расчет можно произвести с помощью различных онлайн программ, расположенных на специализированных сайтах.
Для строительства распределительных газопроводных систем используются трубы, диаметром от 50 мм. Разводка внутри жилого помещения производится изделиями с диаметром 25 мм.
Такой параметр, как толщина трубной стенки также имеет существенное значение при строительстве газопроводов, так как именно от него зависит показатель прочности изделия. Производителями выпускаются трубы с толщиной стенки от 1,8 мм до 5,5 мм (ГОСТ 3262 – 75).
Специалисты рекомендуют подбирать толщину стенки в зависимости от места прокладки газового трубопровода:
- если газоснабжение проводится под землей (подземные коммуникации), то толщина должна быть не менее 3 мм;
- если сооружается надземный трубопровод, то применяются менее прочные изделия с толщиной стенки в 2 мм.
Какие трубы лучше использовать для внутреннего газопровода?
При выборе трубы для внутреннего газопровода необходимо учитывать несколько важных факторов, таких как безопасность, прочность и долговечность материала. Ниже представлены наиболее популярные типы труб, рекомендуемые для использования внутридомового газопровода.
Металлические трубы
Металлические трубы являются одним из самых распространенных и надежных вариантов для внутреннего газопровода. Они обеспечивают прочность и долговечность, а также имеют высокую устойчивость к пожару. Наиболее часто используемыми металлическими трубами являются стальные и медные.
Стальные трубы обладают большей прочностью и могут выдерживать высокое давление, поэтому их часто применяют в больших зданиях и коммерческих объектах. Однако они требуют дополнительной защиты от коррозии.

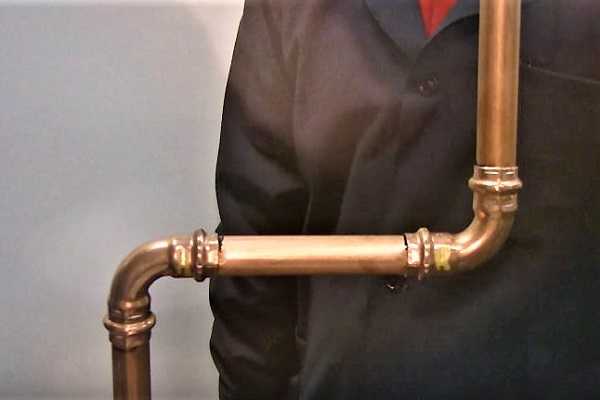

Медные трубы, в свою очередь, являются более дорогоими, но также обладают хорошими прочностными характеристиками и долговечностью. Они устойчивы к коррозии и обладают отличными термическими свойствами.
Полимерные трубы
Полимерные трубы становятся все более популярными в качестве материала для внутренних газопроводов, благодаря своим преимуществам. Они обладают высокой устойчивостью к коррозии, легковесны, легко монтируются и имеют хорошую гибкость.
Полиэтиленовые трубы (PEX) являются одним из самых распространенных типов полимерных труб. Они очень гибкие, устойчивы к химическим воздействиям и не требуют дополнительной защиты от коррозии.
Полиамидные трубы (PA) также хорошо подходят для использования во внутреннем газопроводе. Они обладают высокой устойчивостью к давлению, термическим свойствам и механической прочности.
Гибкие трубы
Гибкие трубы являются удобным вариантом для установки внутреннего газопровода. Они обладают высокой гибкостью и могут быть легко уложены в труднодоступных местах. Гибкие трубы обычно изготавливаются из нержавеющей стали или алюминия с полимерным покрытием.
Важные факторы для выбора трубы
Учитывайте требования местных нормативных органов и правил безопасности;
Выбирайте трубы с высокой прочностью и долговечностью;
Учитывайте устойчивость к коррозии и огнестойкость материала;
Определите требования к гибкости и удобству монтажа;
Обратите внимание на стоимость материала и его доступность на рынке.
Имейте в виду, что правильный выбор трубы для внутреннего газопровода играет важную роль в обеспечении безопасности и эффективности системы газоснабжения вашего дома. Поэтому перед покупкой тщательно ознакомьтесь с характеристиками и рекомендациями производителя.
Подключение газовой плиты гибким шлангом. Правила подключения
Сразу скажем, что произвести самостоятельную установку газовой плиты вы можете только в том случае, если устанавливаете ее взамен старого оборудования. Первый запуск газа в дом всегда должны выполнять работники Горгаза. Если вы беретесь за работу, то учтите всю ту ответственность, которую вы на себя берете – вы должны соблюсти все стандарты и нормы безопасности.
Максимальное расстояние между газовой трубой и плитой не должно превышать 4 м – имеется в виду длина гибкой подводки. В идеале это значение должно быть равно 2 м.
В помещение, где будет работать плита необходимо наличие качественной вентиляции.
Совет! Особенно в старых домах, дымоходные каналы часто бывают забитыми. Тяга в них сохраняется, но на очень низком уровне. Обнаружить это можно по косвенным признакам, например, сильно потеют окна, в комнате появилась черная плесень и прочее, или выполнить самостоятельную проверку. Возьмите тонкую полоску туалетной бумаги и поднесите его к вытяжной решетке. Если вентиляция хорошая, его притянет и не отпустит, если же плохая, то впору вызывать трубочиста.
Проверка резьбового соединения на герметичность Правило №3. Если ваша газовая плита оснащена функцией автоматического поджига, то стоит побеспокоиться о наличии поблизости отдельной розетки. Розетка эта должна обязательно иметь заземление, так как корпус плиты делается металлическим. Если от этой розетки будет запитываться и электрическая духовка, то необходимо, чтобы она была подключена через УЗО на 16 ампер.
Правило №4. Соединяется газовая плита с трубой посредством гибкой подводки.
Правило №5. Все соединения должны быть полностью герметичными, чтобы исключить утечку газа в помещение.
Цены на газовые плиты
газовая плита
Компактная варочная панель газовая с функцией электрического поджига
Совет! Если хотите узнать про все нормы и правила, касаемые газовой плиты, обратитесь к тексту документа СНиП 42-01-2002. Там говорится про все газораспределительные системы. Так что материал этот очень полезен для изучения.
Какие бывают трубы
Теперь, зная, какие могут быть системы газоснабжения, следует перейти к рассмотрению отдельных их составляющих – труб. Газовые трубы раньше были представлены только одним материалом – сталью. Сегодня, как уже было отмечено, промышленность выпускает и полиэтиленовые газовые трубы. При этом по своим эксплуатационным характеристикам они мало чем уступают металлическим.
Обзор полиэтиленовых изделий
Газовые трубы на участке, сделанные из пластика, характеризуются высокой степенью устойчивости к различным атмосферным осадкам. Кроме того, в химическом плане они тоже показывают отличную устойчивость.
Изделия для дома из пластика довольно прочны. Поэтому с легкостью могут быть использованы на открытых участках и даже в очень суровых климатических условиях. Способны сохранять все свои положительные качества даже при очень низких температур – вплоть до -60 градусов.
Еще одним большим достоинством пластика можно считать то, что ему не страшны блуждающие токи, так как сам по себе полиэтилен проводником не является.
Кроме всего прочего нужно отметить и то, что все трубы из полиэтилена не нуждаются в какой-либо дополнительной защите, так как не боятся влаги, в отличие от стальных изделий.
Полиэтиленовые газовые трубы
Еще одним немаловажным достоинством можно назвать стоимость. Она практически не отличается от стоимости стальных изделий.
В общем смысле ограничения по использованию данных изделий следующие:
- Не рекомендуется использовать полиэтилен в районах, где температура может опускаться ниже 45 градусов;
- Нельзя укладывать пластиковые изделия в тех районах, где сейсмическая активность может достигать больше 6 баллов;
- Так же пластик не используется в черте города, где основной газопровод относится к первой или второй категории, то есть имеет очень большое давление;
- Не применяют такие изделия и для устройства трубопроводов под землей и на земле, а также внутри дома, как уже было сказано, внутри тоннелей и коллекторов.
Во всех этих случаях возможно использование только стальных труб.
Стальные изделия

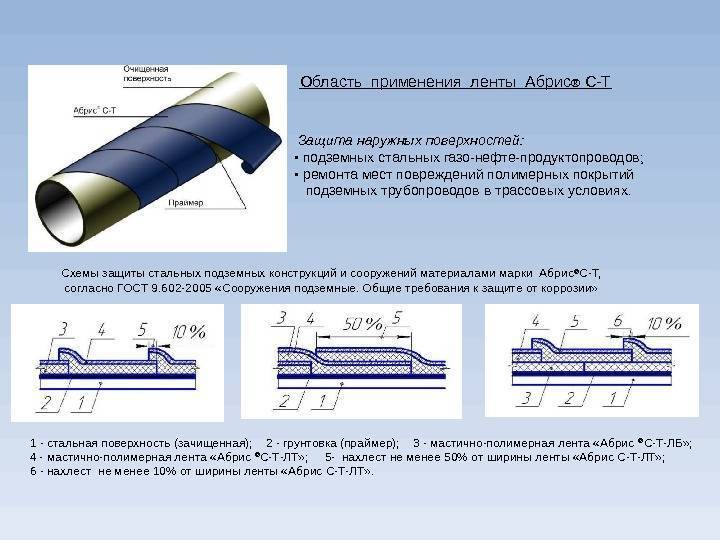

Сразу стоит сказать, что все материалы из стали подлежат электрохимической и антикоррозийной обработке. Это позволит существенно увеличить срок их эксплуатации. За счет этого, стоимость всей конструкции значительно увеличивается, по сравнению со стоимостью конструкции из пластиковых элементов.
Стальные газовые трубы
Надо сказать, что подобные материалы имеют свою собственную классификацию, так как выпускаются уже очень долгое время. В первую очередь деление на типы осуществляется по наличию сварных швов:
- Сварные;
- Бесшовные.
Все подобные материалы могут быть изготовлены из смеси низкоуглеродистой стали и конструкционной высококачественной стали. Кроме всего прочего, присутствуют такие добавки:
- Сера, около 0,056%;
- Фосфор, порядка 0,25%;
- Углерод, около 0,046%.

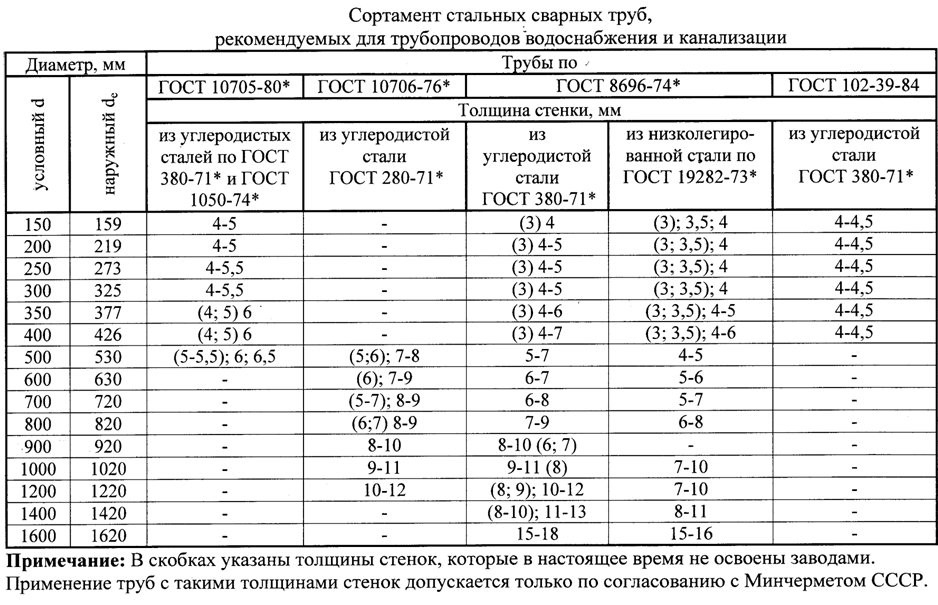

Гостом установлено, что стенка должна иметь минимальную толщину около 3 мм, если речь идет о материалах, которые предназначены для ведения подземных работ, и не менее 2 мм для тех материалов, которые предназначены для наземных работа, или работ внутри дома.
С этой точки зрения можно выделить следующие важные характеристики:
- Толщина стенки;
- Диаметр условного прохода;
- Диаметр газовой трубы или сумма первых двух параметров.

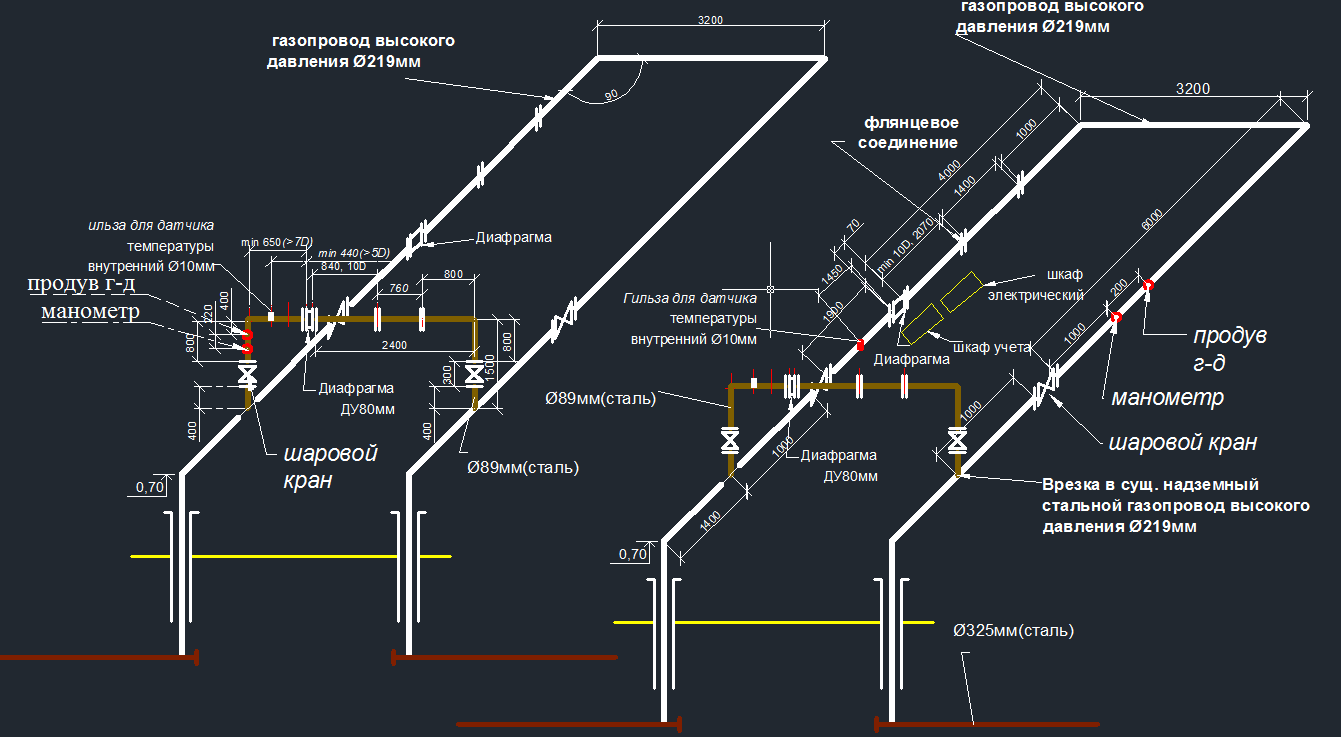

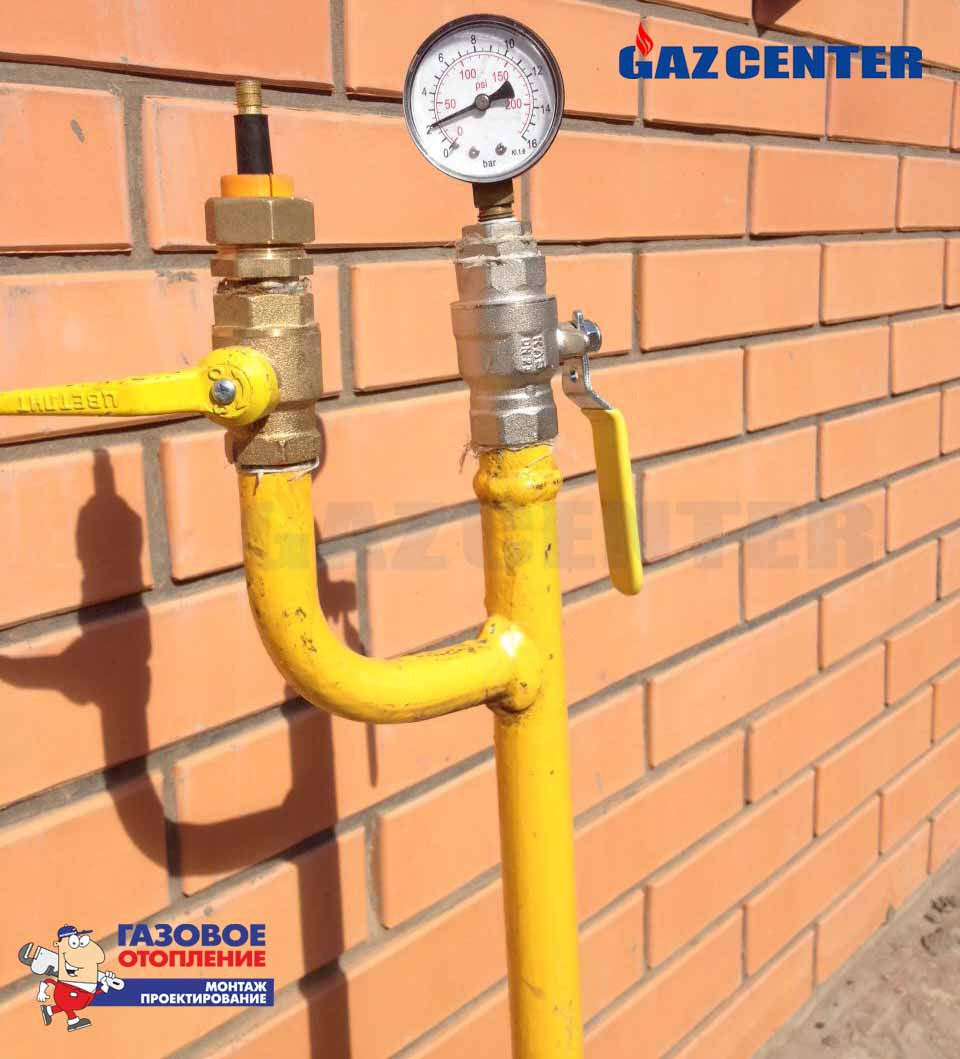

Газопровод на участке
Итак, стальные трубы, как и пластиковые, в зависимости от выдерживаемого давления могут делиться на три категории:
- Для укладки под грунтом с рабочим давлением до 1,2Мпа. При этом температура наружного воздуха может достигать -30 градусов;
- Для работ над грунтом с рабочим давлением до 1,2Мпа. При этом температура наружного воздуха не должна быть ниже -10 градусов;
- Для укладки внутри дома с рабочим давлением до 0,3 Мпа. При этом наружный диаметр таких изделий не превышает 15,9 см. Толщина стенок составляет около 5 мм. Температура изделия в процессе эксплуатации не должна быть ниже 0 градусов.

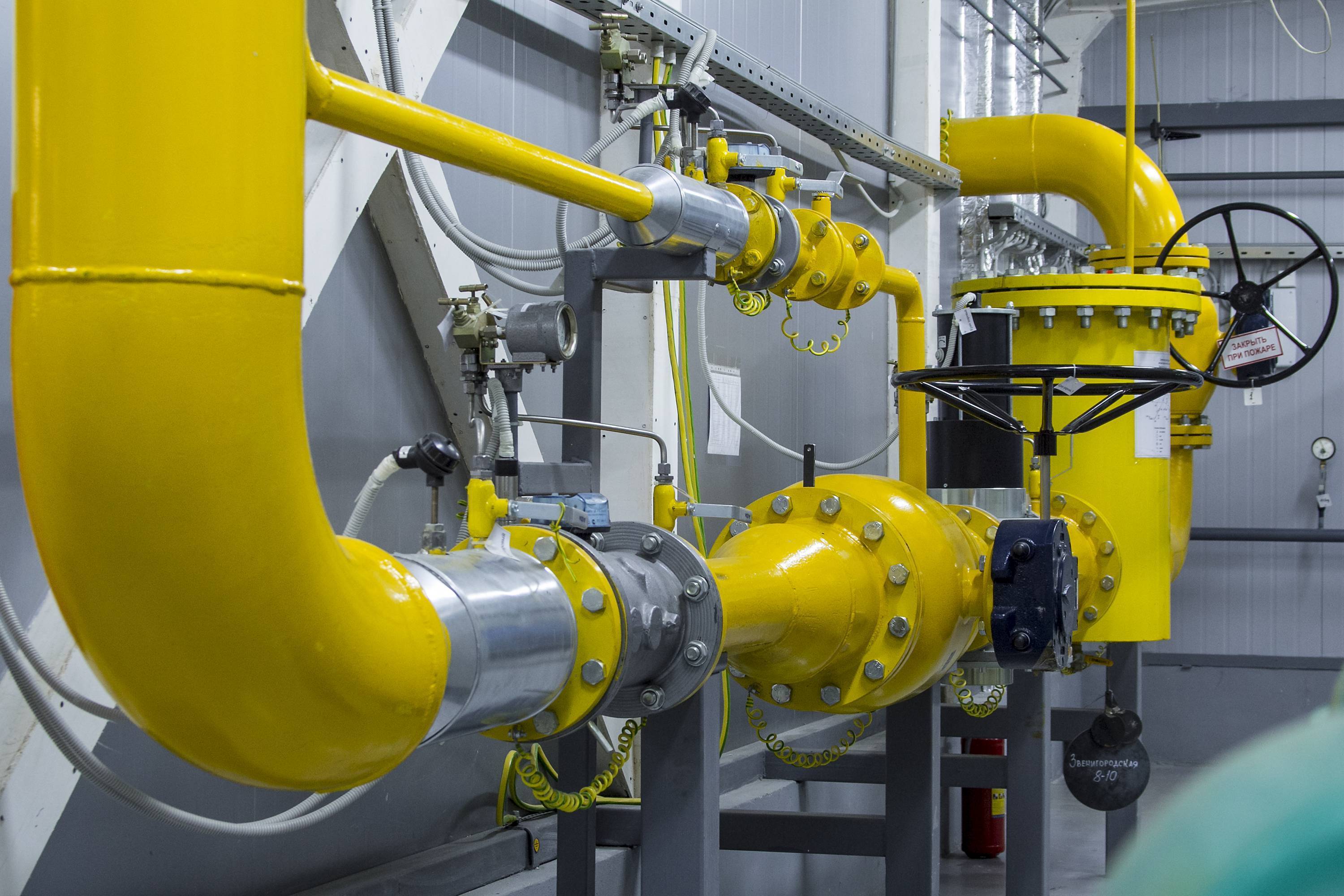

Надо отметить, что все газовые трубы обязательно должны пройти антикоррозийную обработку. В большинстве случаев такая обработка заключается в окрашивании в характерный ярко желтый цвет.
Преимущества и недостатки стальных труб
Для строительства газопроводов используются стальные трубы, так как они отличаются:
- низким коэффициентом расширения при изменении температурного режима;
- инертностью по отношению к различным видам газа;
- полной герметичностью, даже в местах соединения;
- возможностью выдерживать большое давление;
- стойкостью к гидравлическим ударам.
После изготовления каждая труба проходит испытание на прочность путем создания сильного давления.
Основным недостатком стальных труб является образование коррозийного налета в процессе использования. В последнее время для снижения подверженности коррозии стали выпускать оцинкованные стальные трубы. За счет напыления цинком уровень подверженности коррозии сводится практически к нулевому значению.
Трубы с низким уровнем подверженности коррозии
Основная классификация газопроводов
Категория газопровода, зависящая от величины давления газа, является одним из важнейших критериев, которые оказывают существенное влияние на выбор материала труб.
Выделяют 5 основных категорий газовой сети:
- I-А — конструкция с наивысшим давлением, превосходящим 1,2 МПа. Диаметр трубы 1000-1200 мм, назначение — подсоединение тепловых станций, турбин и паровых установок.
- I — система с высоким давлением, находящимся в пределах 0,6-1,2 МПа. Ее назначение — транспортировка газа и обустройство пунктов газораспределения.
- II — давление ниже, чем в предыдущей категории, но все же считается высоким. Оно колеблется в диапазоне 300-600 кПа. Диаметр трубы 500-1000 мм, назначение газопровода — доставка газа из газораспределителей к объектам промышленности, домам жилого и социально-бытового назначения.
- III — конструкция среднего давления с показателями в 5-300 кПа. Допускается применение труб диаметром 300-500 мм. Ее назначение — транспортировка газа из магистрали к газораспределительным пунктам, которые располагаются у жилых домов.
- IV — система с минимальным давлением (менее 5 кПа). Диаметр трубы не превышает 300 мм, назначение — доставка газа от вводного газопровода в жилые дома и непосредственно к конечным приборам газопотребления.
Помимо категории газопровода и величины давления, немаловажное влияние на выбор труб оказывают особенности их прокладки и условия эксплуатации — внешняя или внутренняя укладка, наземная или подземная. Если они будут укладываться в землю, то придется считаться с такими факторами, как глубина промерзания, плотность и толщина слоя грунта, вероятность коррозионных процессов, присутствие блуждающих токов
Наземный или воздушный газопровод отличается простотой проведения монтажных работ по его созданию, но для надежной эксплуатации требуется дополнительный уход
Для обеспечения стабильной о долговечной работы газопровода, нужно еще на этапе подготовительных и проектировочных работ учесть особенности монтажа и эксплуатации, выполнить все анализы, которые предписывают нормы газификации.
