Пошаговая инструкция фундамента ТИСЭ своими руками

Строительство фундамента по технологии ТИСЭ

Первоначально участок размечают маркировочным шнуром и колышками. Столбы/сваи располагают под углами дома, а также на промежуточных участках под несущими фасадными и внутренними стенами с проектным шагом. Заглубление ниже промерзания грунта.

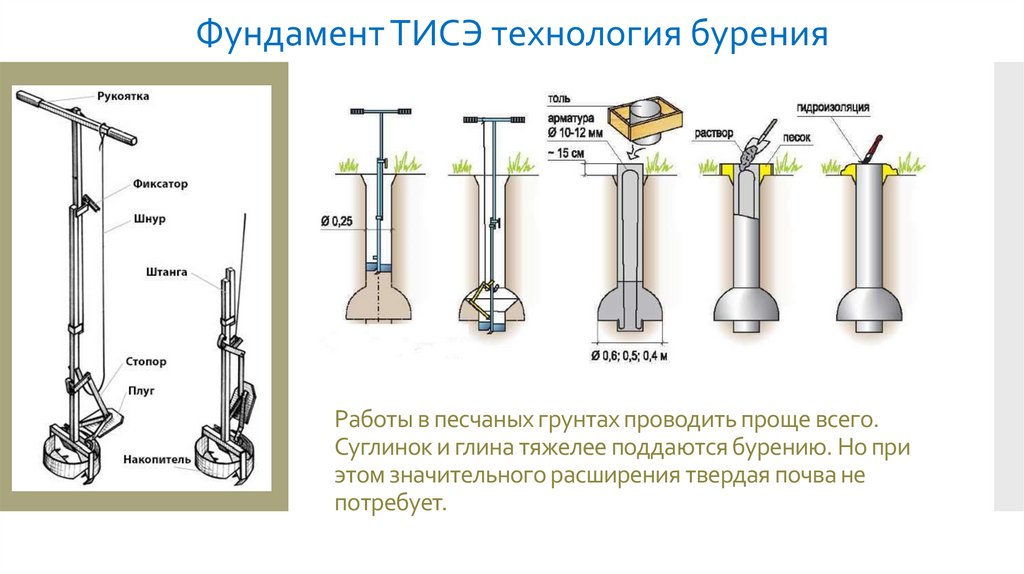

Порядок установки фундамента:

1. Пробурить скважины на нужную глубину без плуга.
2. Надеть плуг. Опустить бур в яму, выдвинуть плуг. При вращении стержня под скважиной будет получаться яма большей ширины.
3. Убрать плуг, вынуть конструкцию из скважины.
4. Опалубку для фундамента ТИСЭ изготавливают из свернутого в трубки рубероида, асбоцементных или полых металлических труб, опускают в готовые скважины.
5. Поместить в трубы арматурные прутья.
6. Залить небольшой объем бетона (достаточный для «пятки»). Приподнять трубу, чтобы раствор полностью вытек и заполнил «пятку».
7. Залить опалубку бетоном до верха. По мере заливки бетон уплотняют и следят, чтобы труба не сползала вниз.
8. Дожидаются затвердевания бетона.
9. Сбивают из доски или фанеры опалубку для ростверка. Снизу насыпают щебень, грунт или устанавливают деревянные подпорки.
10. Прокладывают опалубку изнутри пленкой, чтобы бетон не утекал через щели наружу.
11. Устанавливают арматурный каркас.
12. Заливают ростверк, уплотняют и спускают металлическим прутом воздух.
13. Закрывают ленту полиэтиленом для защиты от быстрой дегидратации и от размыва дождем.
14. После затвердевания снимают опалубку и выполняют гидроизоляцию.
15. Если забирка и отмостка не планируются, следует как можно лучше утеплить перекрытие пола дома.

Высота ростверка ТИСЭ над землей должна быть достаточно большой. В процессе морозного пучения грунт поднимается, а сваи остаются на прежней глубине благодаря «пяткам». Если ростверк соприкоснется с грунтом, его может оторвать от опор.

Обновлено: 17.10.2016

Гидроизоляция и забирка

Как и все силовые бетонные конструкции, контактирующие с грунтом или эксплуатирующиеся под землей, фундамент ТИСЭ нуждается в защите от намокания. Все доступные поверхности после распалубки покрываются гидроизоляционными материалами. В этом отношении технология никаких преимуществ индивидуальному застройщику не обеспечивает.

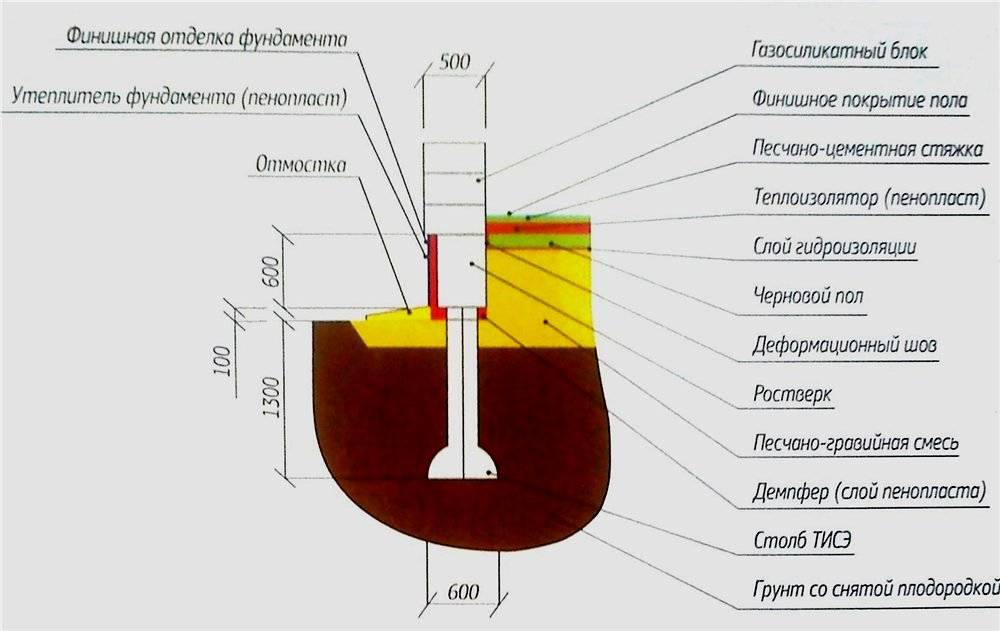

В низком ростверке необходимо защитить расстояние между подошвой балок и грунтом от заполнения землей. Поэтому по бокам устанавливается листовой материал, не подверженный гниению (ЦСП или асбоцементный лист).

Защита ростверка от вспучивания грунта.

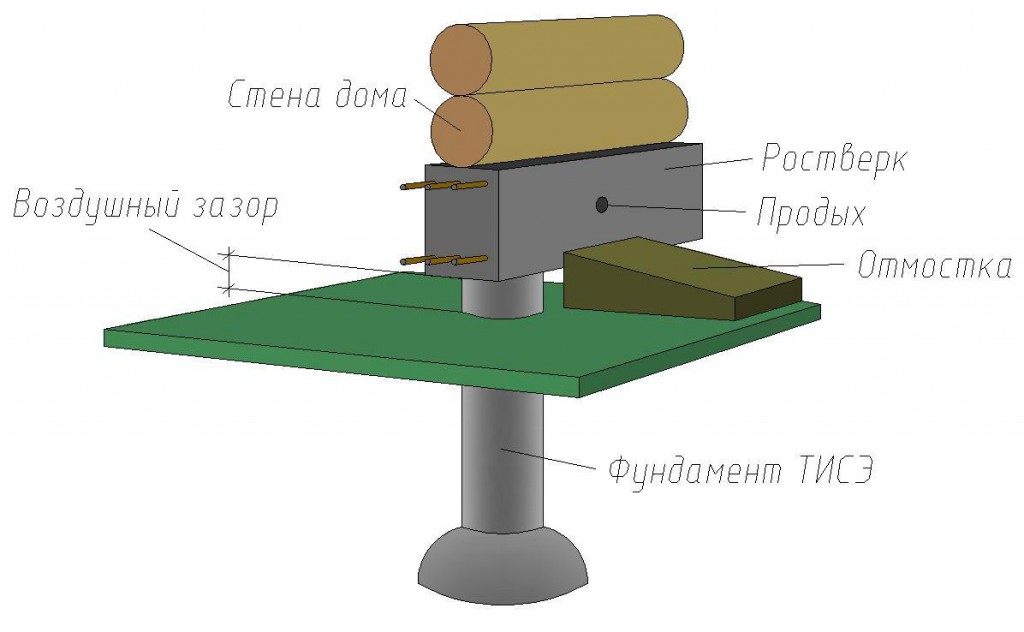

В висячем ростверке появляется подполье, функцию защиты его периметра принимает на себя фальш-цоколь (забирка), изготавливаемая из кирпича, профлиста или цокольного сайдинга.

Забирка ростверка.

Изготовление ленточного контура

Осуществляя заливку ростверка, помните, что это должна быть прочная конструкция из бетона, надежно армированная по периметру

Обратите внимание на качество смеси, надежность соединений арматуры. Очередность мероприятий:

• установите и выставьте по уровню деревянные щиты;
• оббейте внутреннюю поверхность полиэтиленовой пленкой;
• установите арматурные каркасы, соединив их проволокой в жесткий контур;
• зафиксируйте неподвижность опалубки с помощью стальных шпилек и поперечно расположенных брусков;
• заполните подготовленный контур бетонным раствором, удалите из массива воздух;
• обеспечьте твердение бетонной смеси на протяжении 4 недель.

Самостоятельное изготовление бура ТИСЭ

Аренда или приобретение фирменного инструмента для установки заборов ТИСЭ приводит к значительным финансовым затратам. Потому при частном строительстве застройщики зачастую пытаются сэкономить определенную часть бюджета.

Бур

Во время сооружения фундамента для забора по технологии ТИСЭ можно самому сделать бур для установки свай. Существуют две конструкции. С помощью первой буром ТИСЭ делается основная скважина, вторая требуется для увеличения подошвы.

Конструкция бура ТИСЭ имеет следующие основные части:

• раздвижную штангу;
• ручку;
• грунтоприемник;
• откидную лопату для увеличения подошвы.

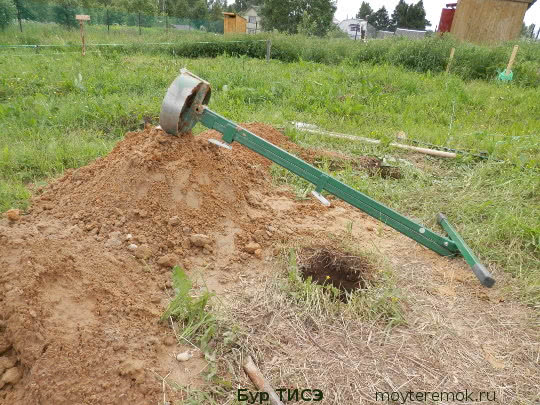

На фото изображен бур для фундамента ТИСЭ.

Бурение своими руками

Первый вариант бура

Чтобы сделать первую конструкцию бура ТИСЭ, будет необходим отрезок водопроводной трубы. Он должен быть приблизительно 20 см длиной и диаметром 25 см. На одной части отрезка трубы делают фаску, на второй к концу с помощью сварки закрепляется специальное дно.

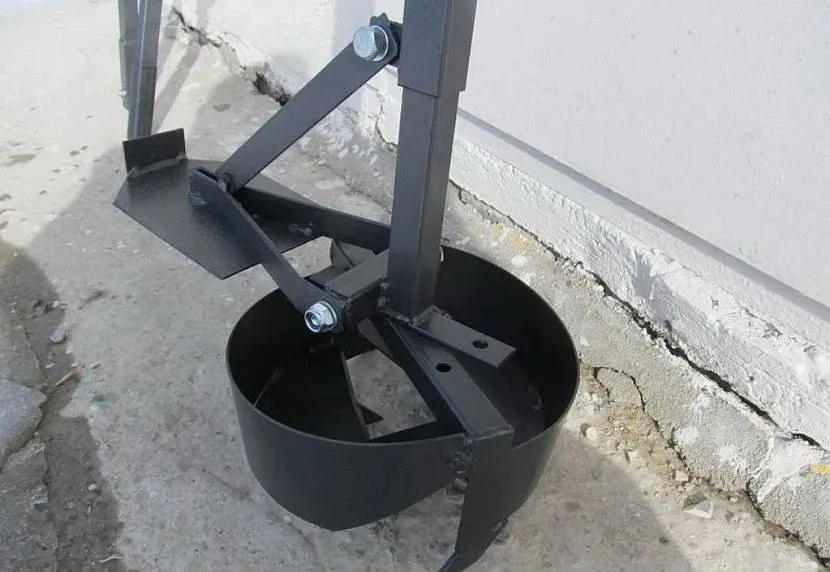

Нижняя часть бура ТИСЭ

Чтобы сделать дно, старый металлический круг от циркулярной пилы разрезается пополам на 2 части. Каждую часть выгибают в виде пропеллера и вырезают зубья высотой приблизительно 20 мм.

Слишком большой размер делать не советуют, так осложняется вращение бура. Зубья нужно заточить. На окончание трубы приваривается сверло большого диаметра, а также шнек из шайбы.

Вид сбоку

Для изготовления конструкции раздвижной штанги используются профильные трубы сечением 15х15 и 20х20 мм. Для усиления можно внутрь дополнительно установить трубу диаметром 12 мм.

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

• минимальное расстояние — 1,5 метра;
• максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен, перекрытий, кровли, отделки и т.д. Так как технологии и материалы могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.

Бурение скважин и размещение свай

При расчете фундамента ТИСЭ понятно, что он имеет значительный запас прочности. Это позволяет во время проведения монтажных работ незначительно смещать размещение проблемных свай без снижения несущей способности всей конструкции. Это актуально, когда во время бурения попадается твердый камень, который бур просто не может преодолеть. Технология проведения работ в данном случае будет следующей:

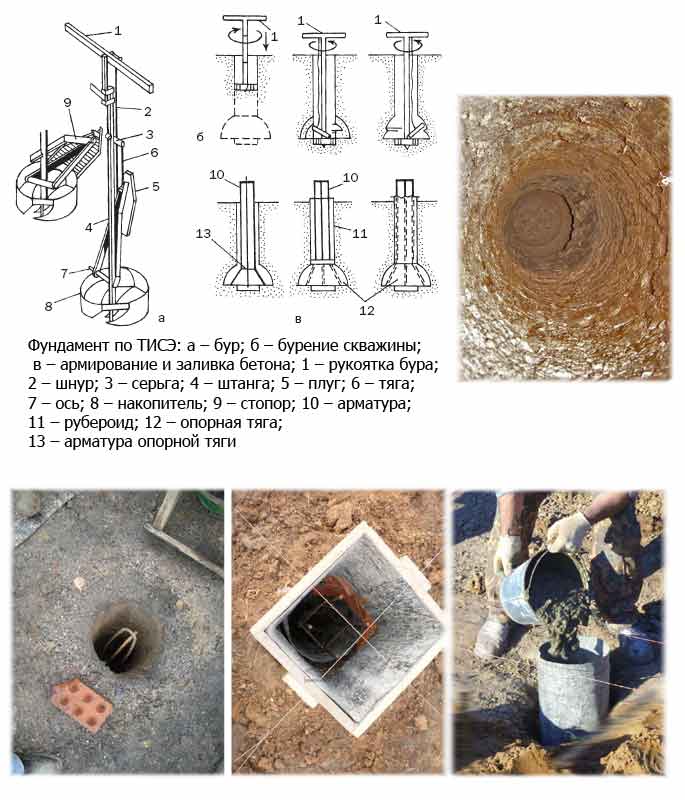

Бурение скважины ТИСЭ

• Лидер-лунки. При помощи лопаты формируются приямки глубиной 20–40 см, чтобы забуривающая воронка погружалась целиком.
• Бурение. После нескольких вращений бура по часовой стрелке извлекают приемник и избавляются от грунта.
• Формирование пяты. После достижения бура проектной глубины бурения и подошвы сваи плуг освобождается, вращение происходит без нажима.

Размер скважины под сваю контролируется штангой определенной длины и специальными трубами. Чтобы не нарушить вертикаль, применяется обычный пузырьковый уровень. Особенно тщательно это нужно контролировать на склонах.

Если бурение происходит в твердой почве, рекомендуется ее дополнительно увлажнить. При появлении камней на пути передвижения бура следует раздробить их на меньшие фракции (оптимальный диаметр – меньше 5 см). В таком случае они легко уместятся в устройство для захвата почвы и не создадут трудностей в процессе формирования скважины.

Бурим грунт под сваи ТИСЭ.

Вертикальность бурения контролировал периодически опуская в лунку отвес. Если лунка вертикальная, то центр дна лунки должен сходиться с центром лунки у поверхности.

Грунт во всех лунках оказался разным. После 10–40 см плодородки шла супесь или суглинок с большим содержанием булыжников размером от апельсина до дыни и больше. Из–за чего многие лунки имели весьма неровные стенки.

Для подкопки булыжников сделал черпалку.

У каждого тисэшника собирается свой набор различных инструментов и приспособ. Мешок на фото тоже не просто так, он с камнями и подвешивался на бур, когда шла особо плотная глина.

Рекорд составил более 15 камней в лунке. Они просто лежали друг на друге, а между ними суглинок.

На следующей фото булыжники из двух скважен.

Благо глубже метра булыжники обычно не встречались, но там появлялась очень плотная глиняная прослойка сантиметров на 10–30 везде по разному и иногда приходилось подвешивать на бур мешок с камнями плюс давить сверху иначе бур просто скользил по грунту.

Ящерки живущие неподалеку за это время привыкли ко мне и уже не убегали.

После плотной глины обычно шел песок или супесь. Это что касается одной стены дома, с которой я начал бурение. Чем дальше от этой стены тем меньше камней и грунт становиться однороднее, все больше приближаясь к суглинку.

Весь отпуск я ковырялся с бурением. На выковыривания одного булыжника порой уходило пол дня. В первой лунке оказался вообще здоровый валун, который было ни как не достать через шахту лунки.

Когда батя вернулся из отпуска ему было поручено рыть яму в десяти сантиметров от этой лунки с валуном.

В последствии валун был извлечен боковым подкопом с глубины 130 см.

Через подкоп можно посмотреть на скважину ТИСЭ изнутри. На следующей фото мы забегаем вперед и можем рассмотреть уширение.

Сделал за отпуск 20 лунок без уширения. Эти лунки бурились глубже остальных 170–185см, так как я решил снивелировать немного перепад в 1м 15см, убрав 15см грунта с этой самой верхней части пятна застройки в нижнюю. При бурении так же было много грунта, который свозился в нижнюю часть пятна застройки.

Продолжение на следующей странице (жмем 2).

Особенности фундамента ТИСЭ

В основе технологии лежит идея использования свайного способа возведения конструкции своими руками. Отличием от традиционной методики является то, что в строительстве используется специальный бур, который по достижении заданной глубины способен формировать расширяющийся контур на дне скважины. При последующей заливке бетоном там образуется своеобразная подушка, которая увеличивает площадь опоры. Ранее такая технология не использовалась. Расширять опорную площадь можно было только при помощи проведения полноценных земляных работ. Данный способ позволяет при бурении формировать нужную конфигурацию скважины, тем самым повышая устойчивость, прочность и надежность установленной в ней сваи

Как в любом деле, имеются свои плюсы и минусы, но фундамент ТИСЭ, технология его монтажа определенно заслуживают внимание

Применение бура ТИСЭ Источник kamtehnopark.ru

Преимущества

Несомненным достижением при разработке технологии стало то, что при небольших затратах на приобретение оборудования пользователь получает отличный инструмент по созданию своими руками качественного основания для дома, избегая значительных трат. Отпадает необходимость нести следующие расходы:

1. Покупать лишний материал.
2. Привлекать дорогостоящую спецтехнику для выполнения отдельных операций.
3. Оплачивать труд специалистов по устройству фундамента.

Оборудование может быть поставлено в оптимальной комплектации, необходимой для конкретного случая. Все операции можно делать своими руками без специальных навыков строительных работ. Затраты на приобретение инструмента с лихвой окупаются. Отмечается и высокая скорость выполнения работ. Уникальная технология позволяет существенно экономить материал. Утолщается только опорное основание заливной сваи. Несущая же ее часть по основной длине проектируется согласно требованиям СНиПа. Соотношение затрат к результатам считается самым выгодным. Возведение фундамента по технологии ТИСЭ признано наиболее экономичным способом подготовить основание под строительство дома. Имеет фундамент ТИСЭ и недостатки. Однако преимущества метода не дают основание утверждать, что они критичны.

Бур ТИСЭ Источник sadovij-pomoshnik.ru

Недостатки

Перспективы технологии налицо. Достоинства перекрывают недостатки, но в ряде случаев возникают причины, по которым есть основания не применять в строительстве определенного дома фундамент ТИСЭ. Недостатки чаще всего отмечаются следующие:

1. Невозможность применить технологию на участках с высоким уровнем грунтовых вод. Там, где почва илистая, слишком каменистая, с плотными скальными слоями.
2. Трудоемкость. Простой, дешевый бур имеет механический привод. Необходимо проявить недюжинные физические способности, особенно при тяжелых грунтах на стадии раскрытия ножа для подрезки конусного основания. Производители сегодня предлагают оборудовать ручное устройство дополнительным приводом. Цена оборудования при этом повышается в несколько раз.
3. Остановить застройщика может отсутствие возможности оборудовать полноценный подвал под домом. Его строительство может обойтись в данном случае даже дороже, чем при возведении дома по традиционным технологиям.
4. Во избежание критического увлажнения опорной конструкции рекомендуется делать отмостку достаточной ширины для защиты фундамента.

Все ограничения, так или иначе, касаются качества грунта, но, имея такой участок, собственник наверняка потратит больше средств и при возведении фундамента обычным способом

Если же почва под строительство удовлетворительного качества, то имеет смысл обратить внимание на фундамент по технологии ТИСЭ. Преимущества явно перевешивают недостатки. Возведение фундамента по технологии ТИСЭ Источник house-help.info

Возведение фундамента по технологии ТИСЭ Источник house-help.info

Как рассчитать фундамент

Перед началом работ подсчитать приблизительное количество свай, необходимых для строения, правильно их расположить. Число столбов зависит от массы здания и грунта. Для определения веса постройки проделать следующие расчеты:

1. Вес строения, M = W + F + S, где W — масса стен, крыши, перекрытий, F — вес мебели, прочего оснащения здания, S — вес снеговой «шапки».
2. W = q x W1, где q — удельный вес квадратного метра материала, из которого сделаны стены, крыша, перекрытия, W1 — их суммарная площадь.
3. F = F1 x 200 + F2 x 100, где F1 — площадь перекрытий между этажами, F2 — площадь чердака.
4. S = S1 x S2 x r, где S1 — площадь крыши, S2 — масса 1 м2 снега, которая зависит от региона и прописана в СНиП №21-01-99, r — коэффициент, зависящий от формы крыши, если она односкатная, то он равен 1, если двухскатная с наклоном до 60°, то 1,25; больший наклон не учитывается.
5. Полученную массу, M умножить на 1,3.

После определения массы строения узнается сопротивление грунта. Сделать это можно из таблицы, узнав тип почвы. Ниже приведены коэффициенты сопротивления для различного грунта и несущая способность сваи в тоннах в зависимости от ее уширения.

Зная массу здания (M) и несущую нагрузку одного столба (P), можно определить количество свай, N = M / P. Если тяжело рассчитать вес здания, то стоит воспользоваться следующими значениями для материалов:

• 1 м2 кирпича, керамзита весит 2,4 тонны;
• 1 м2 газобетона — 2 тонны;
• 1 м2 дерева, каркаса — до 1,8 тонны.

Узнав количество столбов, необходимо правильно их расположить. Обязательно расставить сваи по углам здания, в местах стыковки стен. Остальные столбы равномерно размещаются по всему фундаменту на расстоянии 1,5-2 метра.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Сваи ТИСЭ

Основной недостаток классического свайного фундамента состоит в том, что при сильном пучении опору может просто вытолкнуть. Но так как сама идея очень привлекательна — строится быстро при минимуме затрат — на сложных грунтах стали делать внизу сваи подошву — прямоугольную армированную пластину. Но при таком варианте сразу в разы возрастал объем земельных работ: под каждую сваю необходимо копать котлован размерами больше планируемой подошвы. Зато здание стоит нормально даже на грунтах с сильным морозным пучением.

Свайный фундамент по технологии ТИСЭ имеет куполообразное утолщение в основании каждой опоры

Под сваи, сделанные по технологии ТИСЭ создают похожее утолщение. Но рыть котлованы не нужно. Это расширение формируется при помощи специального ножа, который крепится к фирменному буру. Этот нож и формирует расширенный купол. Далее вся технология почти в точности повторяет процесс возведения свайного или свайно-ростверкового фундамента.

Ранее расширения тоже практиковались, но делать их пытались при помощи микровзрывов или поковыряв лезвием на длинном шесте. Основное новшество в технологии ТИСЭ — это бур с открывающимся регулируемым лезвием. С его помощью сделать расширение подошвы намного легче.

Как работать буром ТИСЭ

Достоинства и недостатки

Фундаменты ТИСЭ быстро набирают популярность: при минимальных дополнительных затратах получается более надежный фундамент. Итак, его достоинства:

• повышенная сопротивляемость силам пучения;
• нагрузка от дома передается на большую площадь, что уменьшает возможность возникновения неравномерных просадок;
• невысокая себестоимость при хороших характеристиках;
• может быть спроектирован для домов из разных материалов, до 3-х этажей в высоту;
• малый объем земельных работ.

  Порядок изготовления сваи ТИСЭ

Если для вашего дома рекомендован свайный или свайно-ростверковый фундамент, есть смысл сделать сваи ТИСЭ. При небольшом увеличении объема работ вы получаете значительное повышение надежности. Ведь свайные фундаменты не любят проектировщики за то, что узнать, что за грунт находится под каждой опорой невозможно. Потому и спрогнозировать, насколько надежным и стабильным будет фундамент, не получится. А фундамент ТИСЭ имеет более широкую опору, что снижает риски. Предсказать по прежнему ничего нельзя, но большая площадь распределения нагрузки — это всегда хорошо.

Тем не менее, есть и недостатки. Главный: пятку сваи ТИСЭ нельзя хорошо армировать. Можно опустить арматурный каркас до самого низа, но расширение армированию не поддается. Потому остается возможность того, что это утолщение разрушится.

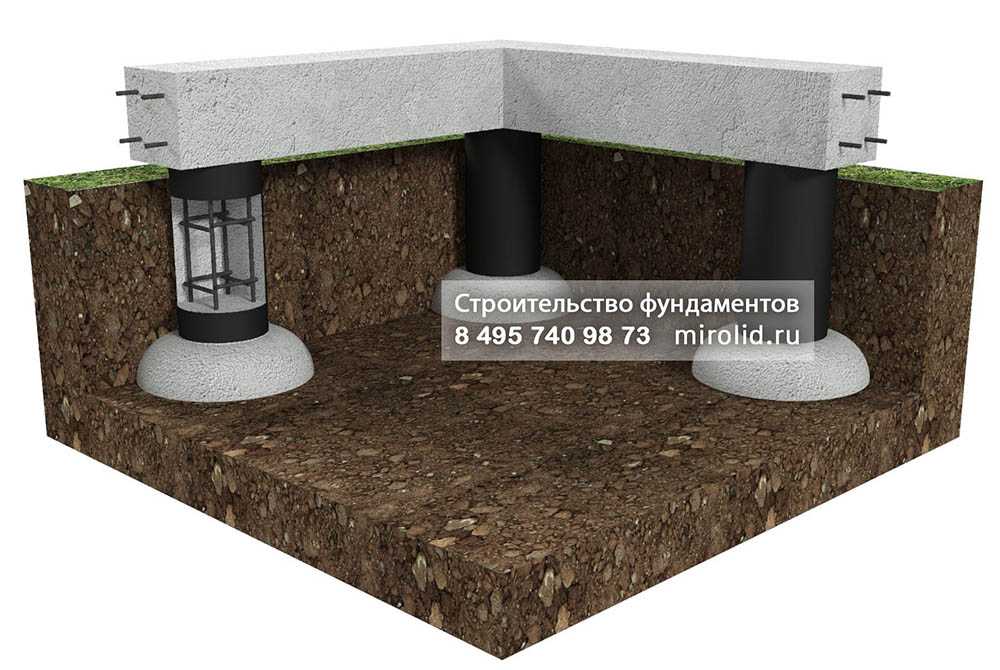

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Есть еще один недостаток, но уже из практики применения бура: им работать нелегко. Сама конструкция интересна. Это не лопасть, обернутая вокруг стержня, а некоторая емкость, с составным дном. На пластинах, которые формируют дно, приварены четыре лезвия, поставленные под углом. Когда вы вращаете бур, они взрыхляют землю. Так как дно не сплошное, грунт попадает в корпус, откуда его нужно вынимать.

Порядок работ такой: покрутили несколько раз бур вокруг своей оси, вынули, вытряхнули грунт. Снова опустили в ямку, провернули несколько раз, и т.д. Технология несложна, но работа утомительная. Сам аппарат весит 7-9 кг, плюс грунт. Поднимать, опускать его нужно часто. В общем, утомительно. Плюс — не нужны механизмы. Минус — работа в физическом плане нелегкая. Особенно если грунт каменистый или из плотной глины.

Этапы строительства

Существуют разные технологии от специалистов, которые строят фундамент ТИСЭ своими руками. Все они достаточно просты, и наем профессиональных строителей – дело лишнее. Однако чтобы все вышло действительно качественно, при строительстве следует точно следовать следующим этапам. Данная инструкция будет полезна не только для новичков, но и для людей уже имеющих определенный опыт.

Подготовка участка – I этап

Перед строительством, прежде всего, стоит сделать чертежи будущего фундамента. Только после этого следует приступать к дальнейшей работе

На начале работ важно убрать плодородный слой земли – это примерно 40 см грунта. Важно учитывать, какая здесь экология участка, сезонные и климатические условия, наличие подземных вод. После следует разметить положение будущих столбов

После следует разметить положение будущих столбов.

Строительство обноски – II этап

Грамотная разметка и расчет фундамента ТИСЭ – самая ответственная часть работы

Затем идет разметка нулевого уровня, которая делается с помощью гидроуровня – важно иметь его под рукой

1. После устанавливаются угловые колышки, а затем и осевые. Здесь разумно использовать рыболовную леску, которой вы будете соединять колышки, ведь они не провисают ни при каких погодных казусах.
2. Дальше уже приступают к установлению каркаса обноски. Специалисты рекомендуют делать обноску полусплошной – так намного экономнее. Опалубка закрепляется толстыми прочными досками. С помощью обычного строительного уровня необходимо отметить нулевой уровень.
3. Затем к доскам прибиваются бруски – желательно гладкие. Их необходимо устанавливать с таким расчетом, чтобы их верхняя часть и образовывала нулевой уровень. На только что установленных брусках отмечаем положение шнура для внешнего и внутреннего периметра, а затем и ось для столбов фундамента.
4. После вбиваем гвозди и натягиваем на них ту же леску. Обноска из лески делается сугубо для контроля – затем, в дальнейших работах мы ее все равно снимем, а поэтому не крепите ничего намертво.
5. В месте, где леска центрально оси пересечется в углах – там и будут столбы. По окружности этого места выкапываем неглубокую яму – достаточно пол-лопаты, а после пора приступать к бурению.

Бурение – III этап

Изначально следует сделать не более трех-пяти скважин и расширения. Лучше всего выбирать места для строительства, где в грунте есть песок – так скважины сверлятся легче. В общей сложности количество скважин может выйти большое – до пятидесяти. Как правильно их делать расскажут обучающие видео в Интернете.

Расширение – IV этап

Расширение – процесс более трудоемкий. Его диаметр уже составляет не 30 см, как в скважине, а все 60. Поэтому на заливку одного столба понадобится приблизительно 30 кг цемента. Вам следует залить все расширения под будущие столбы, и времени на это уйдет много – парой дней не отделаться.

Армирование – V этап

1. На один столб должно уйти не более двух прутов арматуры. Длина одного должна составлять около 3,5 метра, при условии, что он сам достигает длины в полтора метра.
2. Ничего страшного, если арматура торчит из столба – она пригодится как виброуплотнитель. Во время заливки бетона с такой арматурой вы минимизируете образование пузырьков воздуха.

Заливка – VI этап

Стоит подумать о гидроизоляции, а с ней лучше всего справится рубероид. Бетонирование скважин следует делать как можно скорее – делайте сразу несколько штук параллельно. Залить нужно все столбы, и лучше всего в этом деле поможет бетономешалка – с ней процесс не столь долгий.

Изготовление ростверка – VII этап

Плита перекрытия, или просто щит, перед выставлением должна быть обшита полиэтиленом. Опалубка укрепляется обычными шпильками. Прямо на те же шпильки укладывается арматура, которую затем мы укрепим пластмассовыми стяжками.

Буры

Для устройства буронабивной сваи применяют специальные ручные буры типа ТИСЭ-3Ф. Конструкция таких инструментов очень простая.

Телескопическая штанга длиной 1.4 метра. Наверх штанги устанавливается ручка. Дополнительно в комплекте идёт удлинитель 1.0 м. Для расширения низа скважины, между штангой и буром крепится на подвижном кронштейне плуг. Его отпускают на той глубине, где должно начаться расширение. К низу штанги крепится сам бур. У него 4 резца для разных направлений работы. Сам корпус бура является контейнером для сбора и выноса грунта. После разметки расположения свай, в месте бурения снимается дёрн. Затем, точно по центру будущей сваи, лопатой или специальным приспособлением (входит в комплект) выкапывается круглая ямка глубиной 0.15 м по диаметру бура. Снимаем со штанги плуг и сверху устанавливаем ручку. Выставляем начальную длину штанги. В её теле просверлено 3 отверстия для постепенного удлинения по мере увеличения глубины скважины. Если надо использовать удлинитель, то снимаете ручку, добавляете на штангу удлинитель и опять надеваете ручку. При бурении, по мере накопления грунта в контейнере, его поднимают, высвобождают и продолжают процесс

Во время работы особое внимание обращайте на вертикальность бурения, постоянно проверяйте по уровню. Диаметр сваи будет небольшой, а бетон на изгибающие нагрузки работает плохо

Свая может просто сломаться! Когда достигнете проектной отметки, приступайте к расширению низа скважины

Выкрутите на контейнере два болта. Установите и закрепите плуг. Здесь надо отметить, что плуг можно установить в три разные позиции. Для расширения низа на 400, 500 и 600 мм (смотрите в инструкции). Прикрутите к кронштейну верёвку и поднимите плуг в транспортное положение. Осталось опустить плуг в скважину, освободить верёвку и, проворачивая против часовой стрелки, расширить низ. Работать желательно вдвоём

Свая может просто сломаться! Когда достигнете проектной отметки, приступайте к расширению низа скважины. Выкрутите на контейнере два болта. Установите и закрепите плуг. Здесь надо отметить, что плуг можно установить в три разные позиции. Для расширения низа на 400, 500 и 600 мм (смотрите в инструкции). Прикрутите к кронштейну верёвку и поднимите плуг в транспортное положение. Осталось опустить плуг в скважину, освободить верёвку и, проворачивая против часовой стрелки, расширить низ. Работать желательно вдвоём.

Возведение фундамента по ТИСЭ

Работы по строительству дома начинаются традиционно, с возведения фундамента. Для этой работы потребуется специальный бур (ТИСЭ-Ф), который можно без проблем купить в строительном магазине или взять напрокат. Незначительный вес бура (приблизительно 10 кг) позволяет без труда перевозить и переносить устройство.

Бур ТИСЭ-Ф имеет в составе своей конструкции раздвижную штангу, откидной плуг, накопитель для грунта и управляемый шнур. Плуг под тяжестью собственного веса опускается вниз, конструкция устройства позволяет фиксировать его в промежуточных положениях благодаря двухзвенному стопорному механизму. Поднять плуг в вертикальное положение позволяет шнур. Размер бура в собранном состоянии не превышает 1250 мм, в разобранном – 2250 мм. Бур ТИСЭ оборудован рукояткой, длина которой составляет 550 мм. Длину штанги фиксируют посредством винтового стопора.

Для возведения фундамента будущего дома необходимо высверлить несколько отверстий, каждое из которых должно глубину, превышающую величину промерзания грунта на 10-15 см. В полученную после бурения скважину закладывают арматуру, связывают ее, после чего заливают бетоном. В результате получается очень устойчивый столб, обладающий расширенной нижней частью. Расширение нижней части скважины обеспечивает применение плуга.

Полученный подобным образом столб способен выдерживать нагрузку 10-15 тонн. Такая конструкция отличается высокой надежностью даже на пучинистых грунтах. После того как возведены все необходимые по проекту столбики, следует приступить к заливке ленты. Подобная лента носит название «ростверк», ее основу, расположенную над землей на расстоянии 10-15 см, нужно армировать, после чего приступить к заливке бетона.

При возведении двухэтажного дома, технология ТИСЭ рекомендует устанавливать фундаментные столбы с шагом не менее 1,5 м.

Необходимо заметить, что в ходе строительства дома традиционный столбчатый фундамент, столбы которого не имеют пятки, следует придавить весом дома даже в том случае, когда каждый элемент фундамента заложен ниже глубины промерзания грунта. Это необходимо для того, чтобы в результате морозного пучения он не был вытолкнут из грунта. Благодаря наличию «пятки» столба фундамента дома, возводимого по технологии ТИСЭ, этого не произойдет никогда.
