Формы для колодезных колец своими руками

Заливка раствора в форму

Важно бетонный раствор хорошо перемешать, прежде чем он будет уложен в приготовленную форму. Высота укладки не должна превышать 20 миллиметров

Соблюдение этого условия обеспечит качественное уплотнение бетона в форме и придаст прочность всему изделию

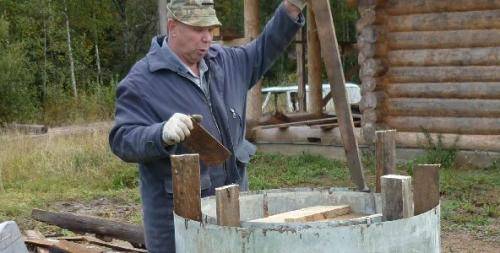

Для трамбовки подойдет обычная рукоятка от обычной лопаты или тяпки. Пространство заполняют еще раз, производя трамбование по кругу. При достижении бетонного раствора отметки выше середины, деревянные распорки снимаются

Соблюдение этого условия обеспечит качественное уплотнение бетона в форме и придаст прочность всему изделию. Для трамбовки подойдет обычная рукоятка от обычной лопаты или тяпки. Пространство заполняют еще раз, производя трамбование по кругу. При достижении бетонного раствора отметки выше середины, деревянные распорки снимаются.

днища колодцев пн

Форма должна быть заполнена, а поверхность раствора выровнена

Это важно соблюсти, так как на ней будет происходить стыковка с другой поверхностью. При заполнении формы бетоном при возможности применяют вибрацию, которая позволяет достичь максимального уплотнения бетона и заполняет все образовавшиеся пустоты

Если возникает необходимость, то бетонную смесь вновь добавляют

Процедура вибрации желательна, но не является обязательной

Если возникает необходимость, то бетонную смесь вновь добавляют. Процедура вибрации желательна, но не является обязательной.

Чтобы обеспечить хорошую герметичность, можно применить специальные крышки, которые полностью изолируют и исключат возможность попадания посторонних предметов. Особенно это необходимо сделать, если изготовление формы производиться на открытом пространстве и отсутствует навес.

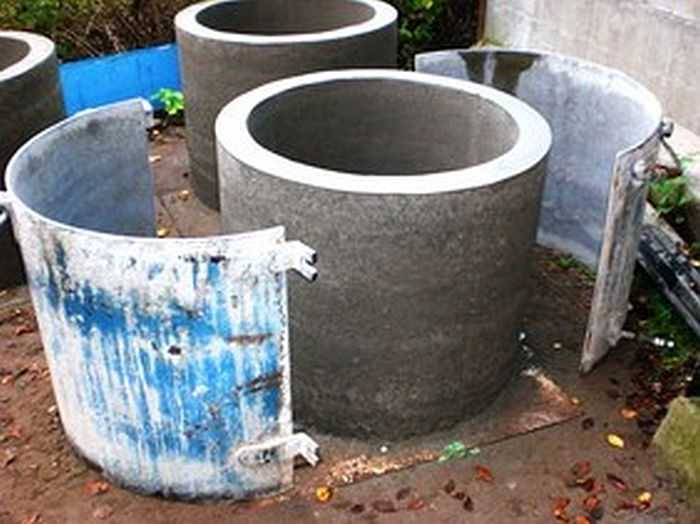

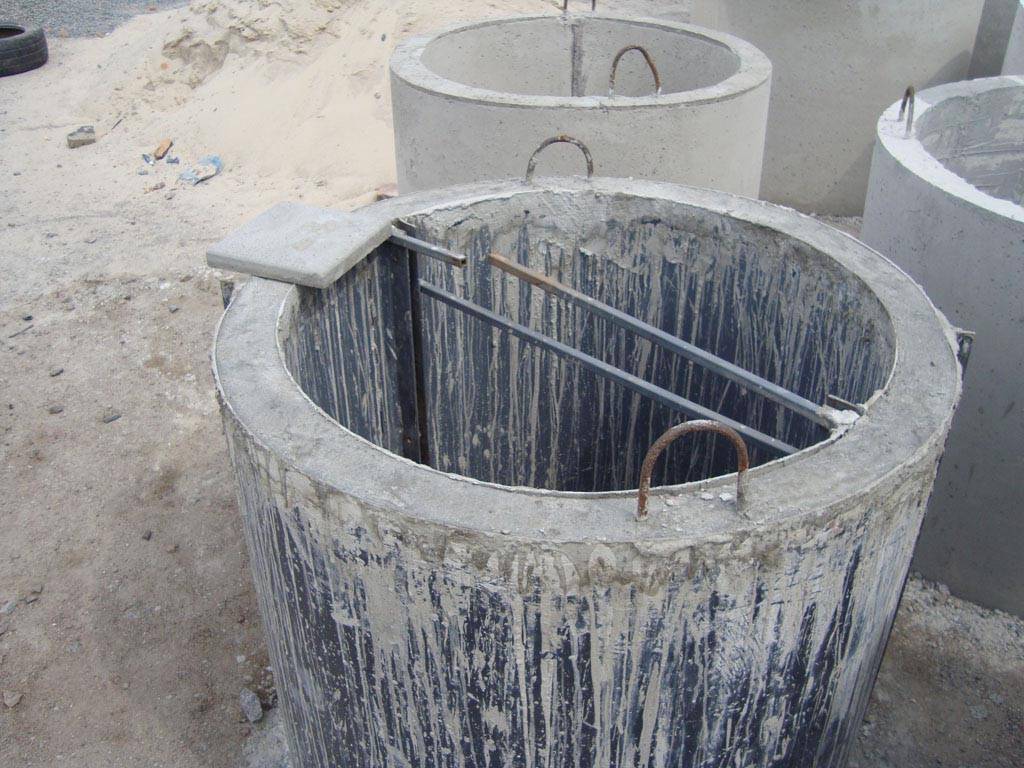

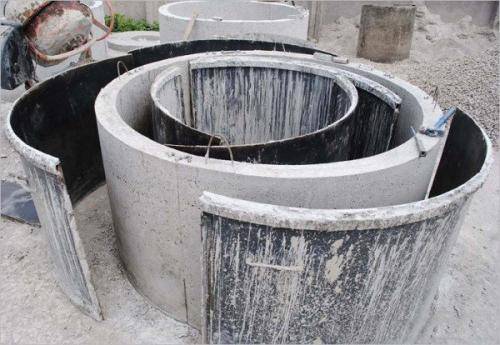

Через три-четыре дня форму разбирают. При оптимальных показателях влажности и температурного режима, освобождение кольца можно произвести и на следующий день. Однако его перемещение и перекатывание еще недопустимы, так как бетон не достиг заданной прочности. Для придания еще больше прочности, изделие можно в течение семи дней смачивать водой. После десятидневной выдержки, изготовленные своими руками, колодезные кольца готовы к применению. Если же погода была достаточно сухой, то лучше еще повременить.

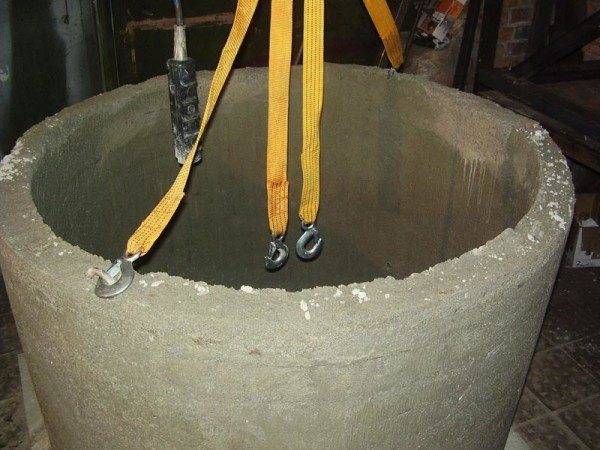

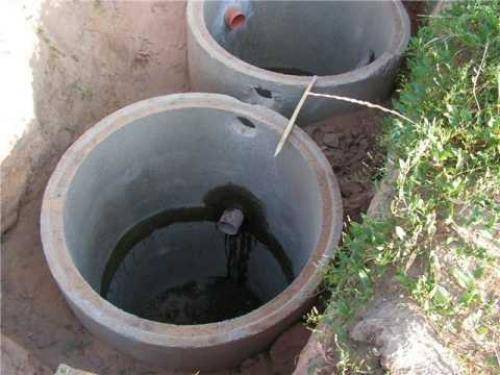

Для установки колодезных колец используется подъемный механизм. Их размещение выполняется друг над другом, что напоминает принцип пирамиды. Во избежание смещения колец при монтажных работах производят их скрепление. Для этого используют стальные скобы в четырех местах стыковки.

Для продления службы колодца нужно произвести внешнюю гидроизоляцию. Ее делают путем обработки колец специальным раствором. Если технология производства будет нарушена или материал плохого качества, то повышается риск отравления водой с сооруженного колодца.

Точно так же можно сделать и использовать бетонные кольца для строительства, канализационных, газопроводных, водопроводных систем, смотровых стен и колодцев. Такие кольца находят широкое применение в хозяйственной деятельности. Можно убедиться, что изготовление колец своими руками не представляет особой сложности и требует только специального оборудования и просторной строительной площадки. Соблюдение технологического процесса и аккуратное отношение к делу позволят изготовить качественные кольца, а значить соорудить колодец высоких эксплуатационных характеристик.

Технология выполнения опалубки

Для того чтобы в домашних условиях соорудить действительно качественную опалубку, придется очень постараться. И связано это, в первую очередь, с особенностями использования соответствующих материалов. Все дело в том, что бетон, с помощью которого создается монолитная конструкция, оказывает на стенки опалубки сильнейшее давление.

Форма для изготовления бетонных колец продается в специализированном магазине

Наиболее востребованными считаются следующие виды опалубки:

1. Квадратная из древесины. Самый простой и доступный вариант для начинающего мастера. Конечно, круглый колодец выглядит намного эстетичнее, однако и собрать его будет на порядок сложнее за счет специфического расположения арматуры. Для этих целей необходимо брать только качественную древесину, не пересушенную на солнце и не сырую от неправильного хранения на складе.
2. Круговая из древесины. Сложная в плане реализации конструкция предполагает использование сразу двух щитов разного диаметра с предварительно врезанной в них окружностью. С внешней стороны укладывается рубероид, с внутренней – осуществляется поэтапное армирование тонкими бетонными кольцами. Осложняется процесс еще и своей длительностью – пока не застынет предыдущий слой, нельзя приступать к формированию нового.
3. Круговая из металла. Реализовать такие формы своими руками можно, однако установить в одиночку их будет весьма проблематично из-за большого веса. Армирование в этом случае тоже выполняется поэтапно.

Лучшей технологии не существует

И прежде чем выбрать конкретный вариант, важно оценить текущие условия и сопоставить их с собственными возможностями. Ставить невыполнимые задачи уж точно не стоит

Материалы для изготовления колец

Что необходимо для изготовления колодезного кольца: форма (трамбовка и болты идут в комплекте с формой), 50-55 лопат отсева, 50 кг цемента, ведро воды и огромный позитивный настрой на тяжелый физический труд. Честно, это очень тяжело, я все понял уже в процессе, когда отступать было поздно.

Форму я одолжил в своего старого друга еще со студенческих лет (аренда формы выпадает с себестоимости кольца!). Купил машину отсева (поскольку еще на носу были работы со стяжкой в комнатах) и цемент. Все было готово.

(Видео: Форма для канализационных колец своими руками)

Подготовка

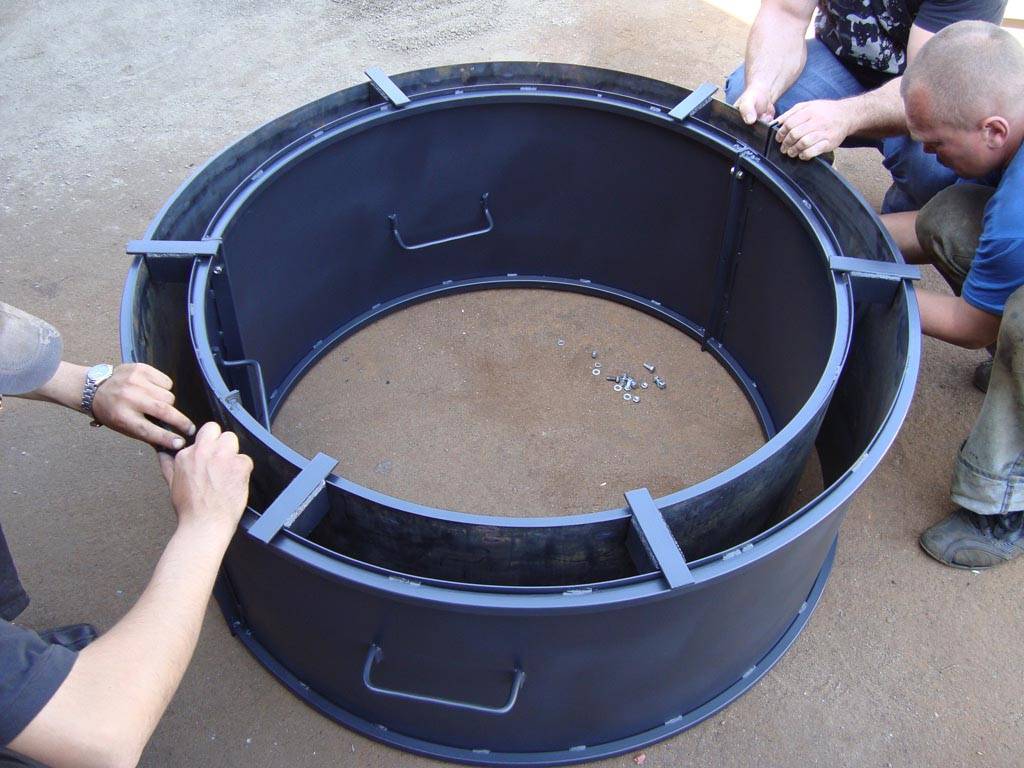

Приступил за сборку формы рано утром. Начинать следует с внутренней части формы, а потом собирается и внешняя. Собрать ее еще, полбеды, самое основное выставить все так, чтобы со всех сторон толщина будущего кольца была одинаковая. Как меня учил мой друг, взял рулетку и ходил по кругу, измеряя толщину.

Форму устанавливают на ровной поверхности. Все выставлено, измерено, можно приступать к следующему этапу (самому тяжелому).

Нужно равномерно перемешать «на сухую» 50-55 лопат отсева с двумя мешками цемента. Количество лопат отсева это понятие относительное, поскольку есть разные лопаты, да и одной и той же лопатой каждый человек набирает не одинаково. К этому приходят через опыт.

Так и у меня, первое кольцо было тренировочное (оказалось мало раствора – недобрал кольцо на 7 см). После того как смесь цемента с отсевом готова ее еще надо смочить водой, так чтобы вода не стекала. Весь отсев сразу поливать водой не стоит. Эту процедуру делают небольшими порциями, хорошо размешивая все комки. После этого смесь должна быть слегка влажной – не мокрой! Ведра воды вполне достаточно на всю кучу.

Трамбование

После увлажнения можно приступать к трамбовке раствора в форме. Нельзя засыпать сразу весь раствор! Делать это надо слоями. Насыпали в форму 15 см раствора, и давай «танцевать» с трамбовкой по кругу. Когда все хорошо спрессуется можно засыпать следующий слой и так до тех пор, пока не дойдете доверху. Теперь можно и отдохнуть часа 3-4.

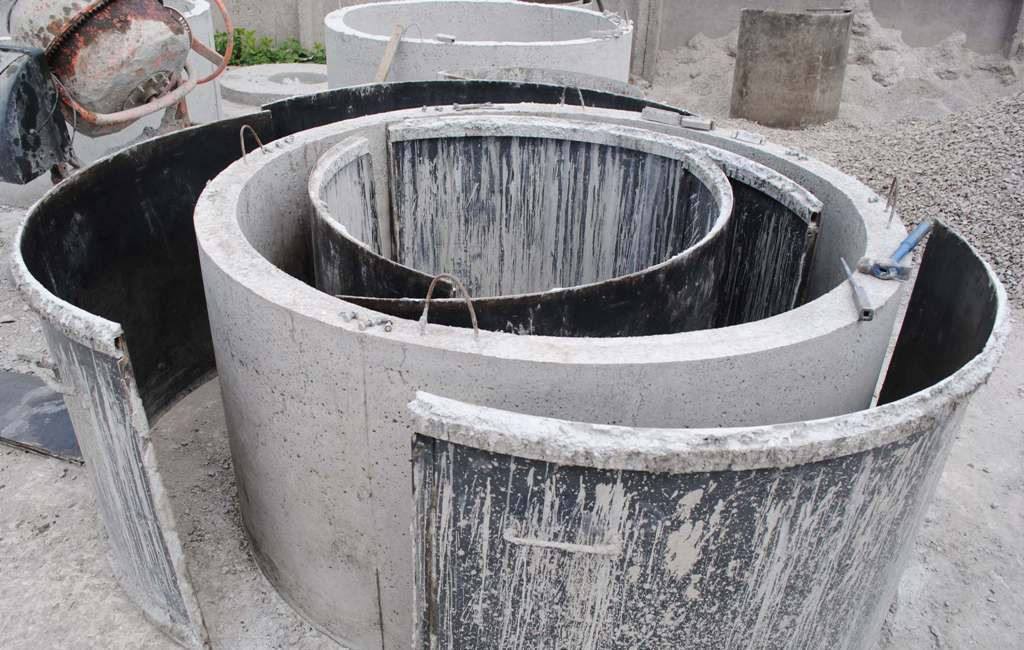

Съем формы

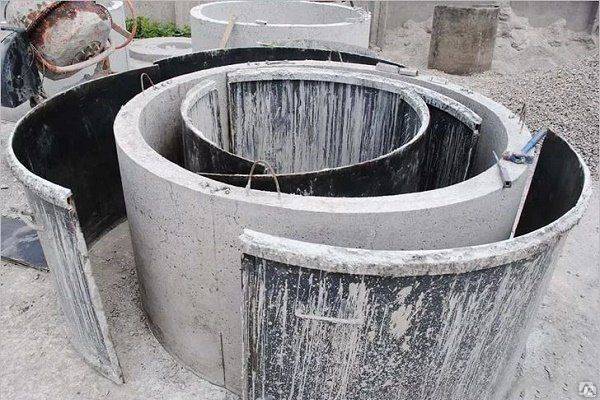

Снимать форму надо в той же последовательности, как и собирали. В первую очередь отвинчиваются болты с маленькой вставки, и она вынимается с помощью лома. Вытянув всю внутреннюю часть формы, приступают к снятию болтов на внешней части. Далее остается только поливать водой готовое кольцо (два дня), воды не жалеть, первое время вода поглощается очень быстро.

Еще один важный момент – подбор места для работы проводят с тем расчетом, что кольцо после снятия формы нельзя передвигать еще как минимум четыре дня.

(Видео: Изготовление бетонного кольца для питьевого колодца)

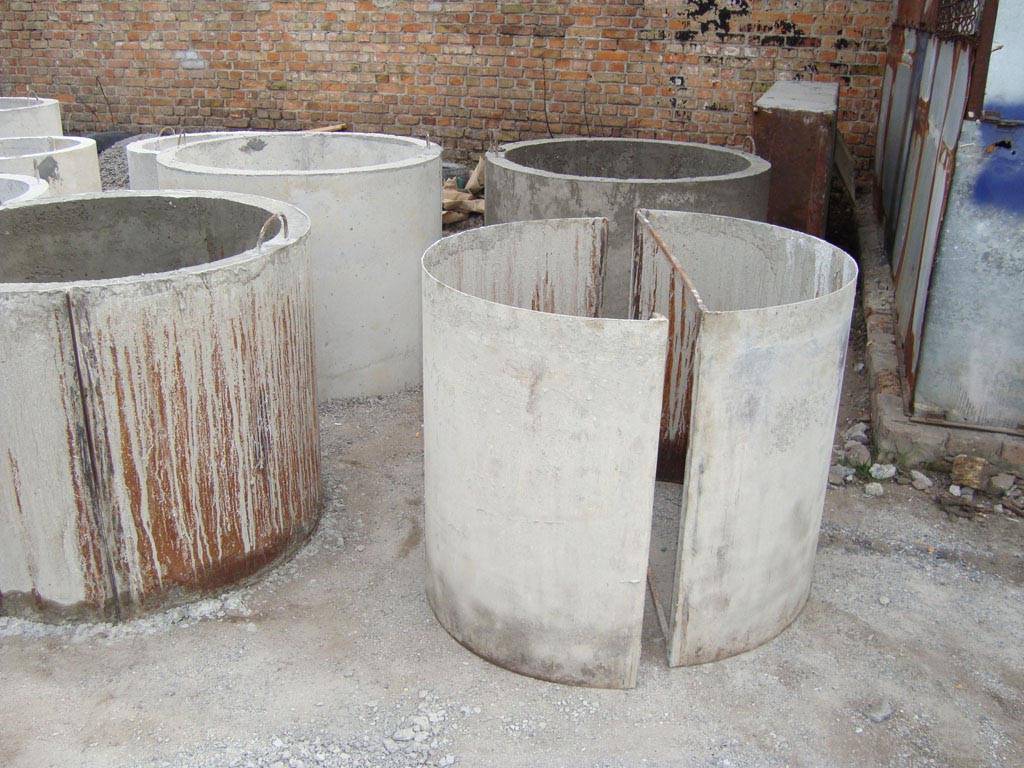

Назначение и конструкция бетонных колец

Железобетонные кольца используются при проведении инженерно-технических работ на стройке. Изделия широко применяются при оборудовании автономной канализации: смотровые и фильтрационные колодцы, септики. Их можно встретить при оборудовании городских дорог, мостов, магистралей, объектов ландшафтного дизайна и очистных сооружений.

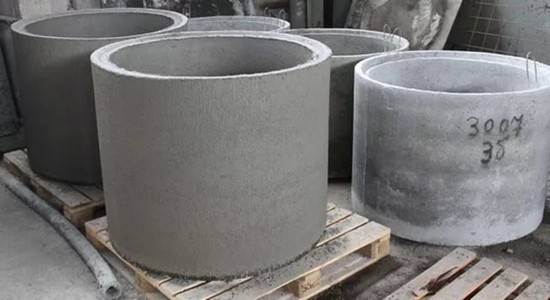

Железобетонные кольца

Прочность и долговечность конструкции позволяет устанавливать их в колодцах для добычи воды.

Существует несколько разновидностей изделий:

• кольца с плоским торцом;
• кольца с замковым торцом;
• ремонтные;
• опорные.

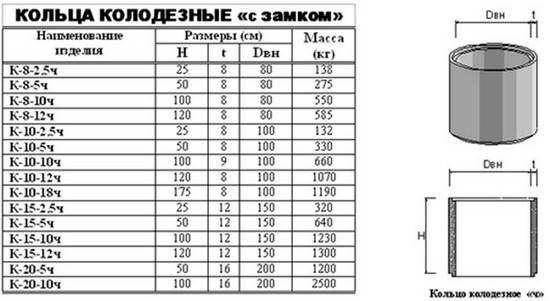

Характеристики колец с замком

Для устройства колодцев применяются изделия с маркировкой КС- кольцо стеновое. Бетонные кольца с замком – это конструкция, имеющая углубления в торцевой части. Функция замка препятствовать сдвигу колец под давлением грунта и обеспечение герметичности.

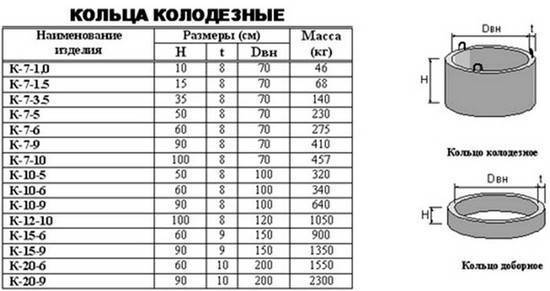

Характеристики стандартных колец

Колодезные кольца представляют собой конструкцию цилиндрической формы, имеющую каркас из металлической арматуры. Для производства элементов используется бетон марки не ниже М200. Востребованность изделий объясняется их положительными качествами:

• прочность – материал не разрушается под действием влаги и нагрузок;
• долговечность, срок службы составляет 50 лет;
• экологическая безопасность, бетон не оказывает негативного влияния на воду;
• герметичность конструкции – грамотно сформированная конструкция не пропускает влагу.

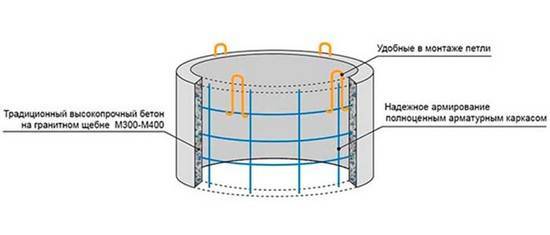

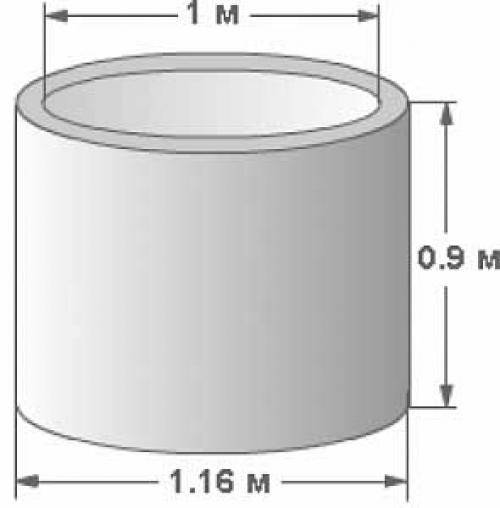

Конструкция кольца

Производственный процесс

Изготовление бетонных колец начинается с подготовительных работ.

Необходимое оснащение

Для начала собираем оборудование для изготовления бетонных колец:

Наименование	Назначение
Бетономешалка	Доводит цементный раствор до необходимой однородности
Заготовки под кольца	Представляют собой своеобразную съёмную опалубку, позволяющую придать изделию нужную форму
Вибратор	Обеспечивает виброусадку бетонной смеси, позволяющую избежать возникновение воздушных карманов
Лебёдка с треногой	Способствует перемещению колец, масса которых может превышать 500 кг
Армированный каркас	Обеспечивает необходимую прочность бетонной конструкции

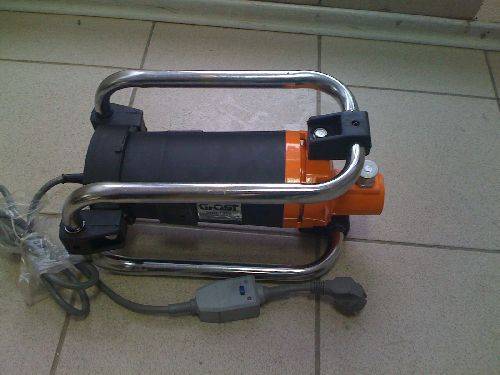

Образец вибратора для бетона

Более подробно следует остановиться на заготовке.

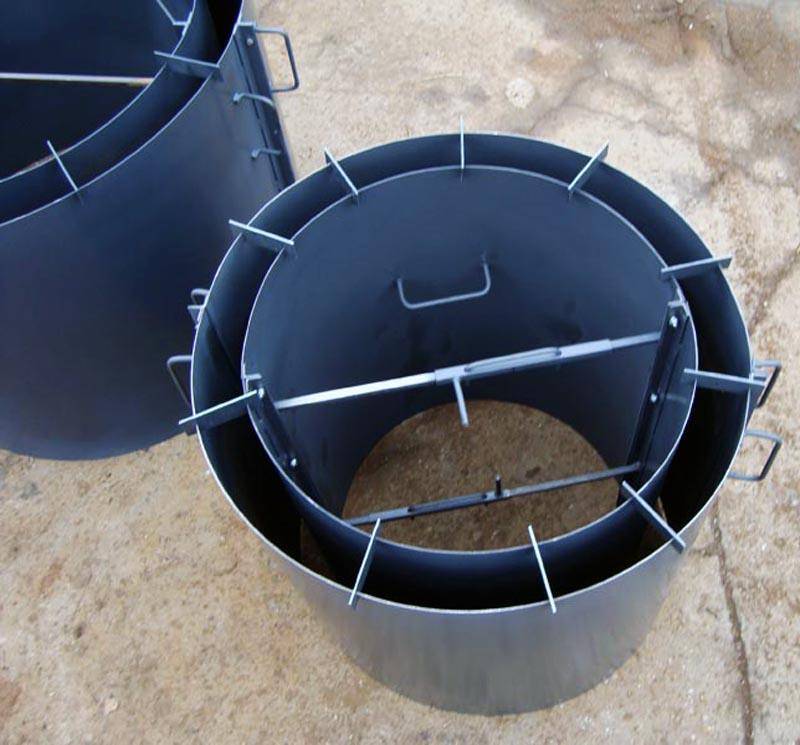

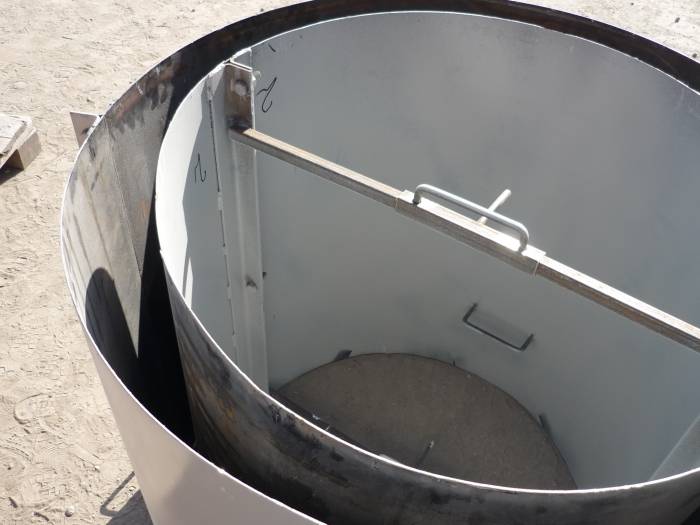

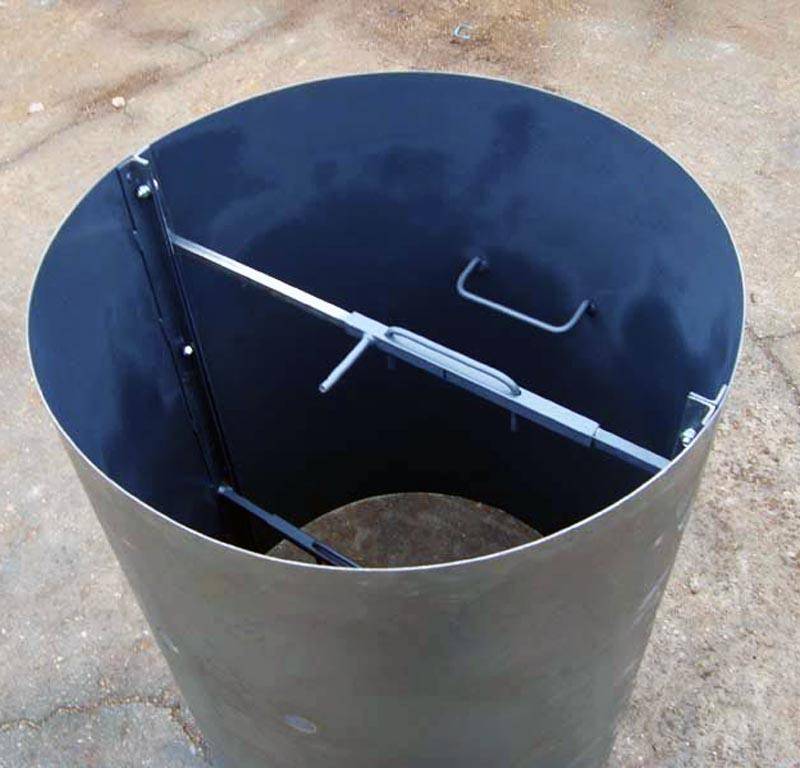

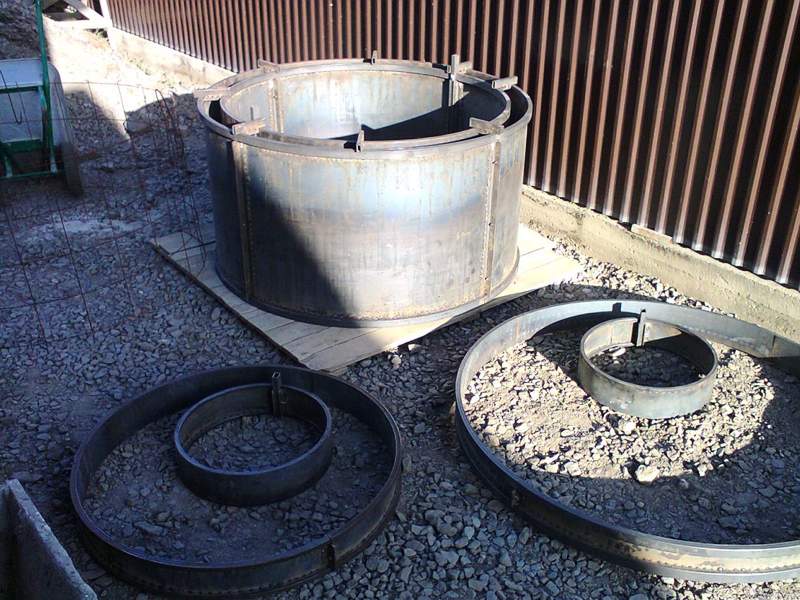

Форма для колец

Это самое главное оборудование для бетонных колец, без которого всё остальное бесполезно. И его также можно либо купить в готовом виде, либо соорудить самостоятельно.

Состоит такая заготовка из следующих элементов:

1. Металлические или пластиковые окружности равные внешнему и внутреннему диаметрам выливаемого кольца. При собственноручном изготовлении в этом качестве сгодятся отрезки труб или бочек, а также тонкие изогнутые листы жести или поливинилхлорида, скреплённые между собой дверными навесами или другими соединительными элементами. В самой безнадёжной ситуации можно выложить нужные контуры из досок.

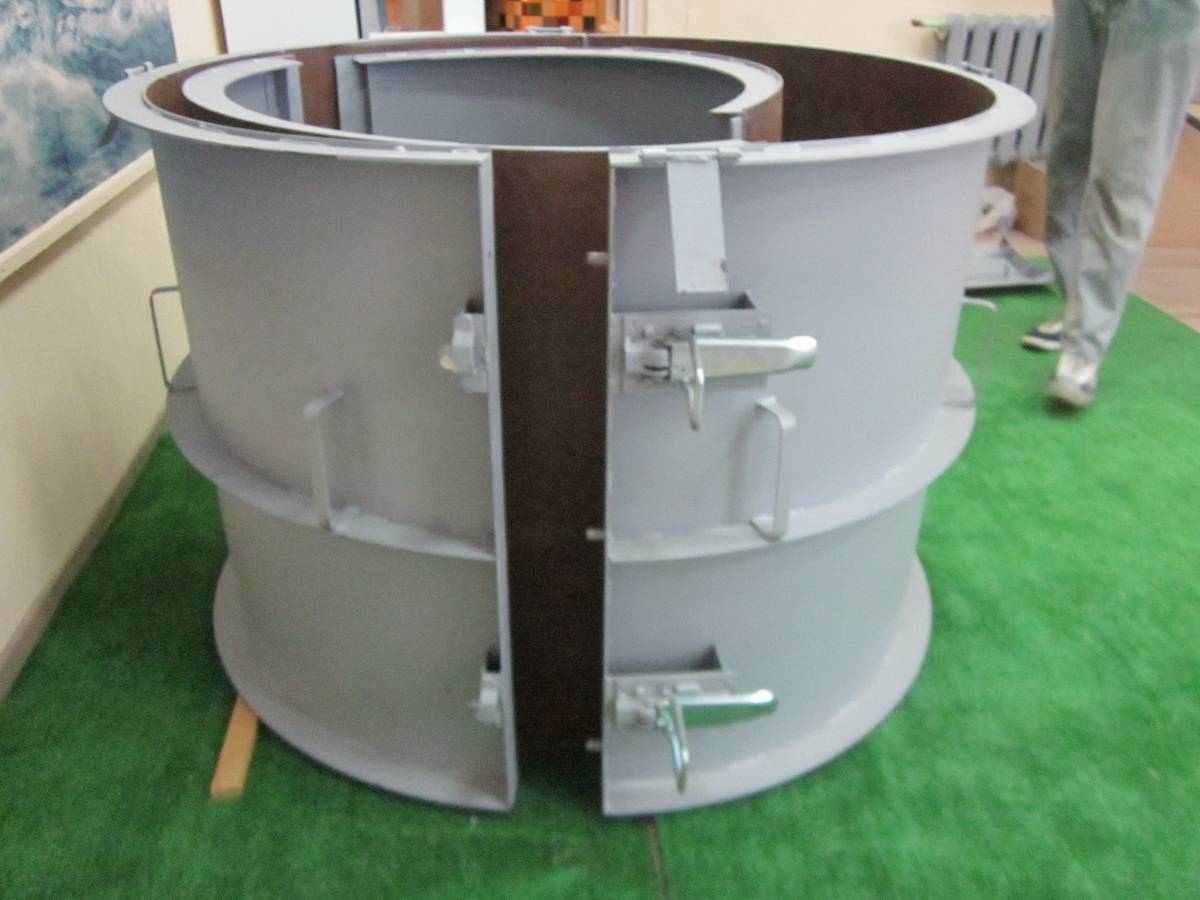

Покупные формы для большего удобства эксплуатации могут разделяться на составные части

1. Конусообразная «шапка» для центрального стакана. Она позволит заливаемому сверху раствору стекать в нужное русло.

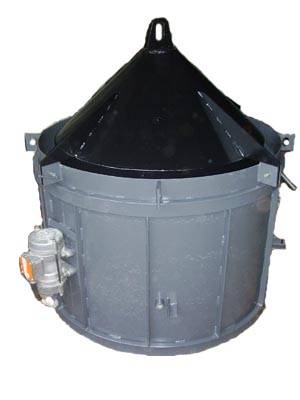

Конусообразная крышка

Совет: если производство бетонных колец происходит на открытом воздухе, то рекомендуется добавить в конструкцию специальные крышки, накрывающие раствор. Это позволит исключить попадание в него разнообразного мусора.

Технология изготовления

Инструкция эксплуатации перечисленного оборудования выглядит следующим образом:

1. Форму устанавливаем на прочное ровное и влагостойкое основание.

Цементная стяжка – идеальная платформа для заливки колец

1. Создаём каркас из арматуры, скручивая стальные прутья мягкой проволокой.

Совет: обязательно выведите несколько металлических петель по периметру кольца вверх за пределы заливки. За них будет цепляться трос в момент транспортировки, а также они будут препятствовать скольжению изделий в процессе монтажа.

1. Замешиваем раствор в бетономешалке. Для этого нам понадобятся следующие ингредиенты:

Название компонента	Назначение	Долевое соотношение
Цемент	Каменеет, связывая мелкий и крупный заполнитель	1
Песок	Заполняет поры, уменьшая коэффициент влагопоглощения	2
Гравий	Наделяет готовый продукт высокой прочностью на сжатие	4
Вода	Осуществляет химическую реакцию с цементом, вызывающую его окаменение	3,5

Совет: рекомендуется использовать цемент не ниже марки М400. Так вы гарантируете достаточный уровень схватывания.

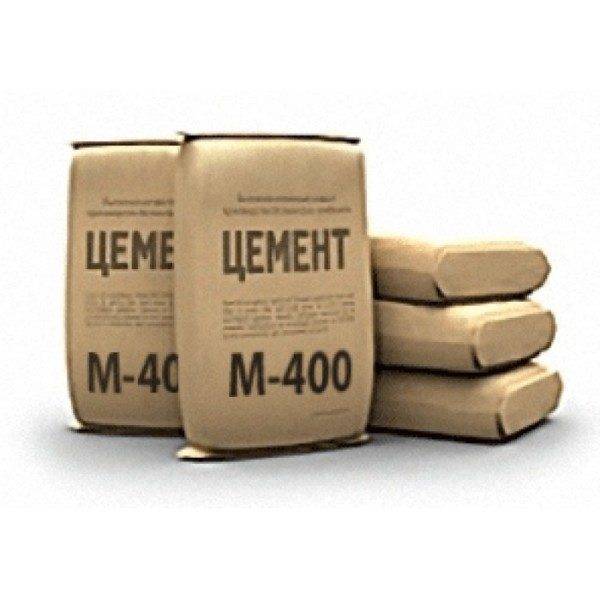

Цемент четырёхсотой марки

1. Производим укладку бетона слоями по двадцать сантиметров, тщательно трамбуя металлическим стержнем.
2. После полного заполнения формы включаем вибрационную установку для максимального уплотнения смеси и заполнения ею всех пор.
3. Доливаем бетон в случае необходимости.
4. Через две недели убираем опалубку для бетонного изделия, путём вынимания сначала центральной части, а затем и внешней.
5. Транспортируем конструкцию на место монтажа.

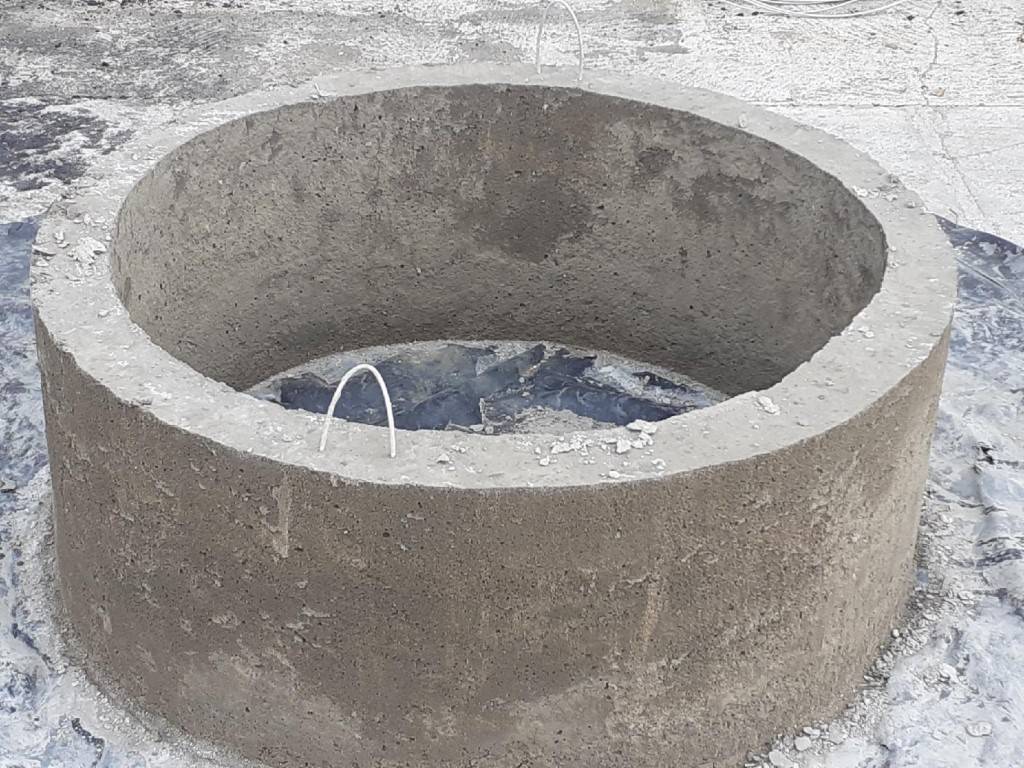

Транспортировка готового бетонного изделия

Рекомендации по монтажу

Установка бетонных колец вручную осуществляется при помощи лебёдки с треногой, которые мы оставляем от производственных работ, и лопаты:

1. Выкапываем яму под первое кольцо и устанавливаем его.

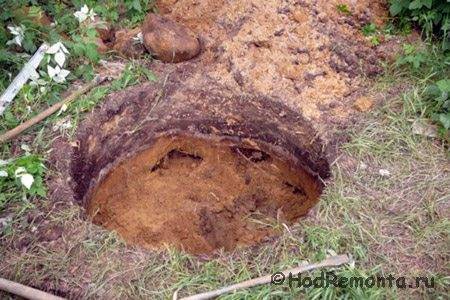

Яма для монтажа первого железобетонного изделия

1. Далее копаем уже внутри него, углубляясь сантиметров на двадцать.
2. После чего вынимаем грунт непосредственно из-под конструкции, оставляя небольшие земляные подпорки.
3. Выбиваем оставшуюся почву, после чего бетонное кольцо оседает.
4. Таким методом создаём шахту необходимых размеров. Примечательно, что бетонные ограждения во время всей процедуры будут защищать вас от возможного обвала земли.

Копка внутри колодца

https://youtube.com/watch?v=2V4phzCDQUw

Как и из чего сделать формы для бетонных колец

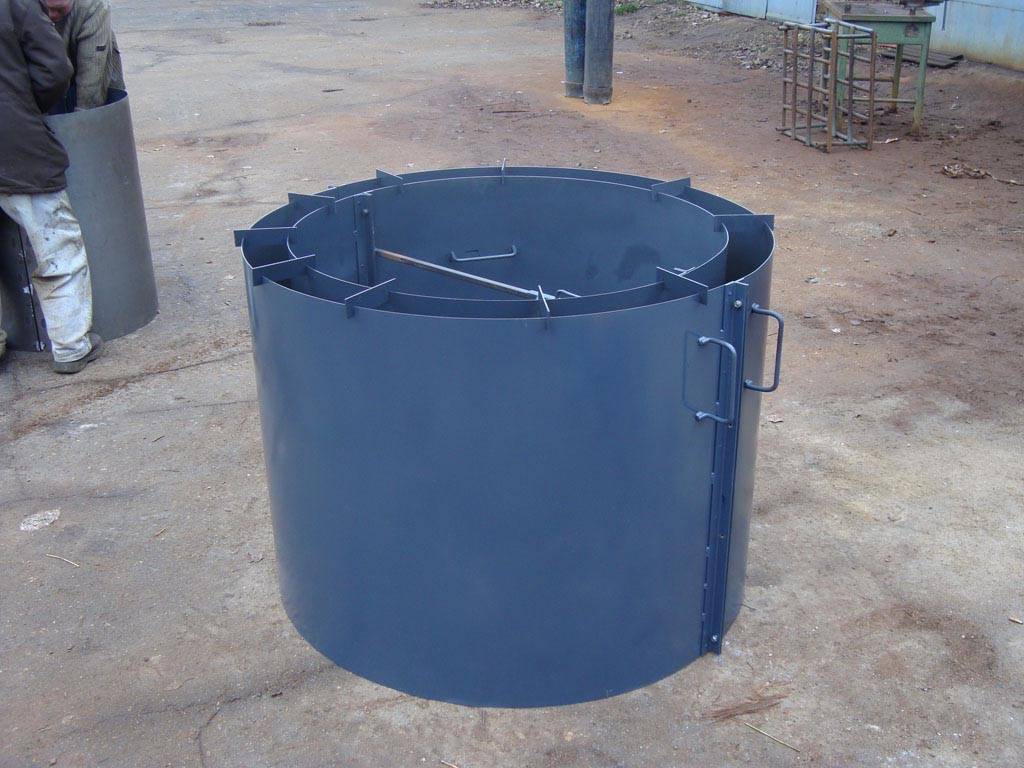

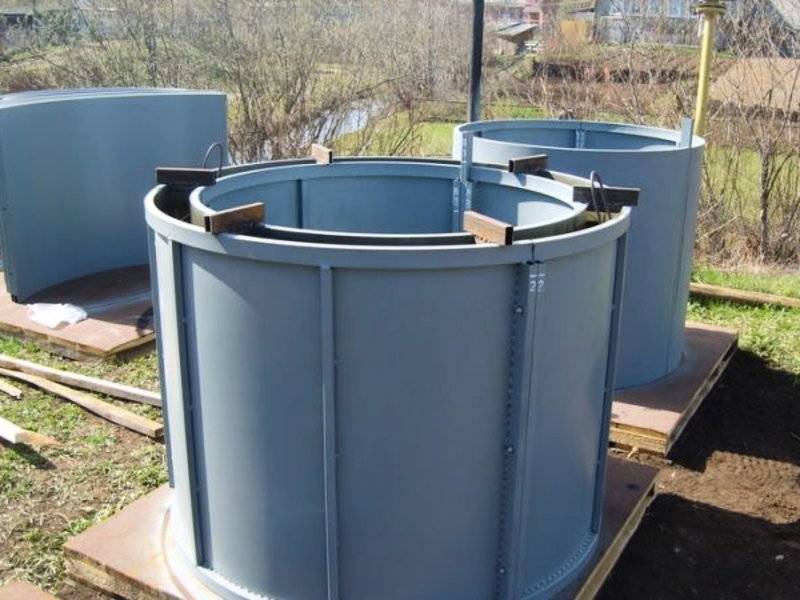

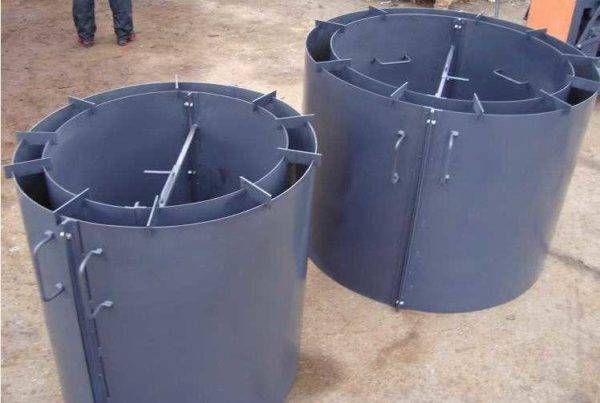

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

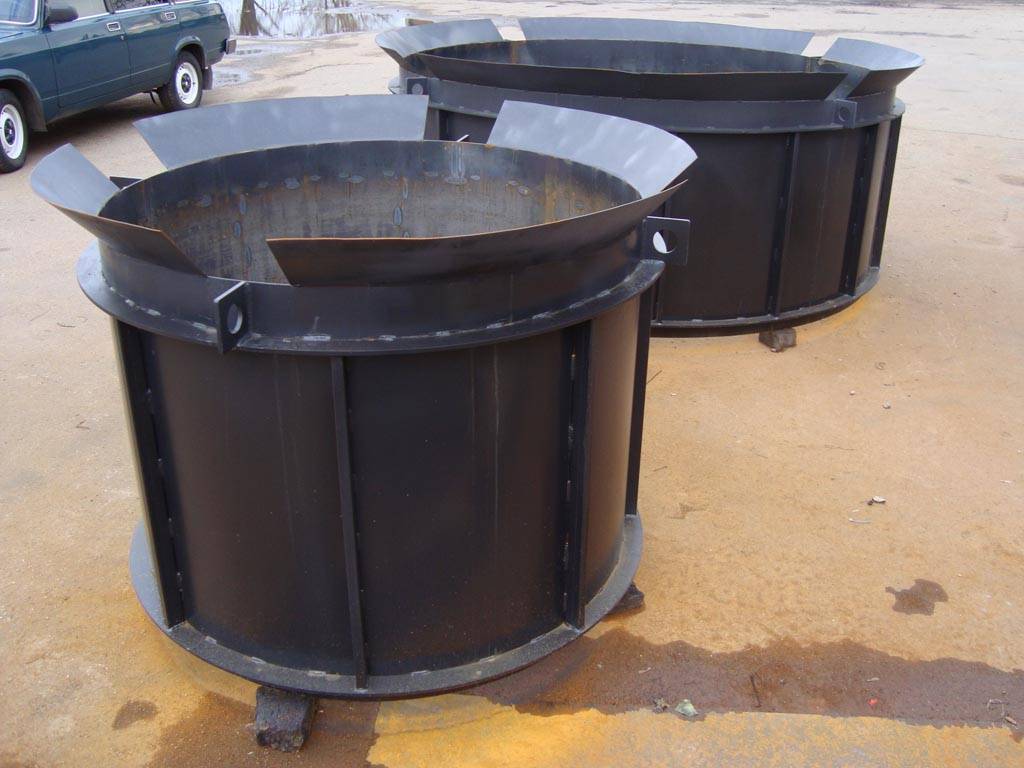

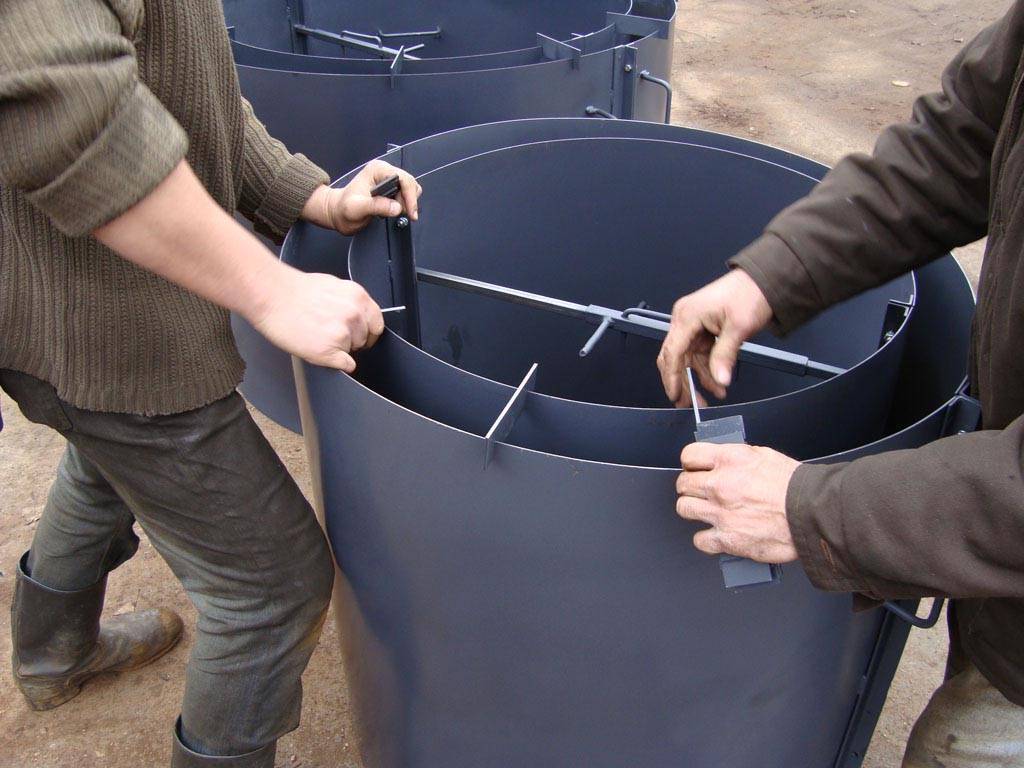

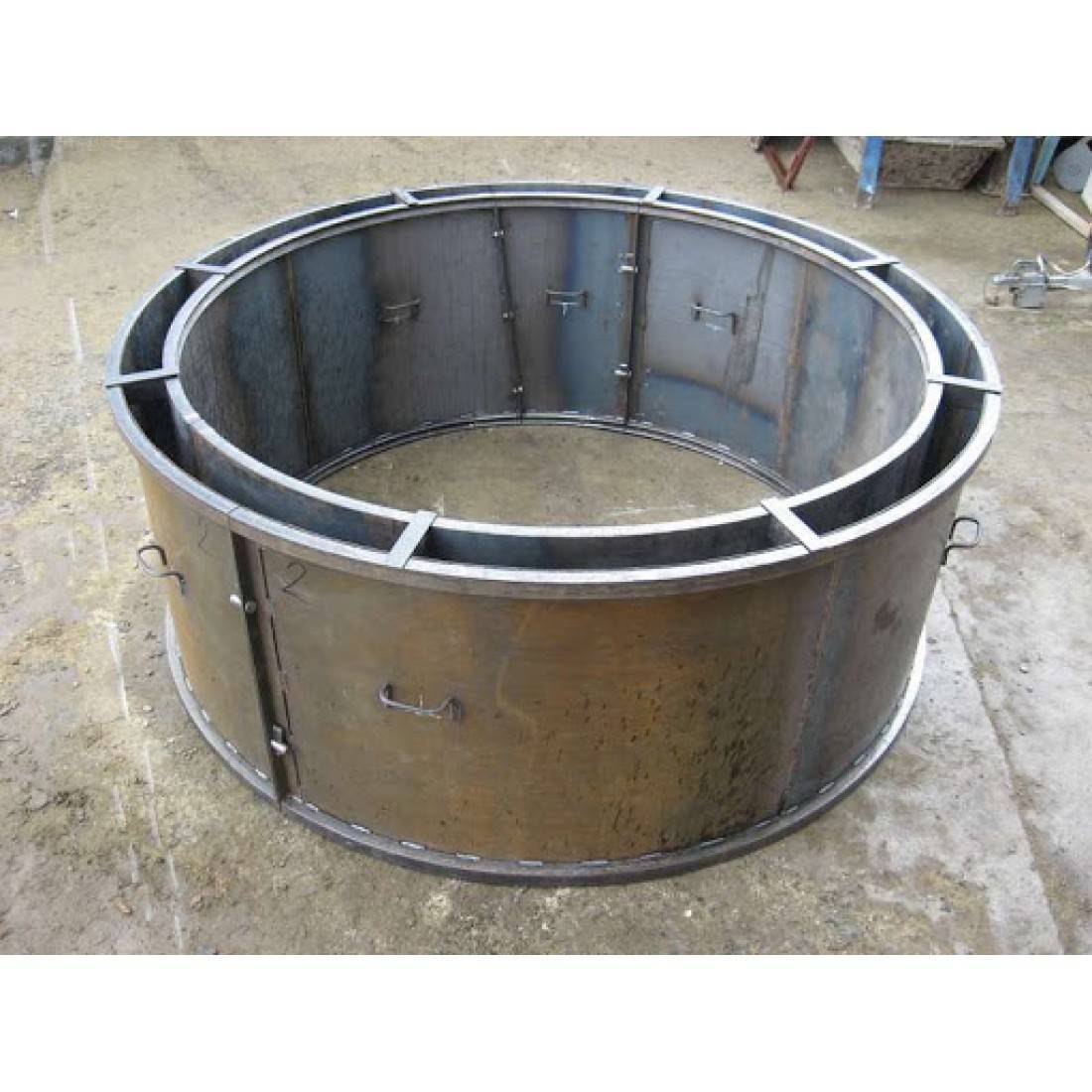

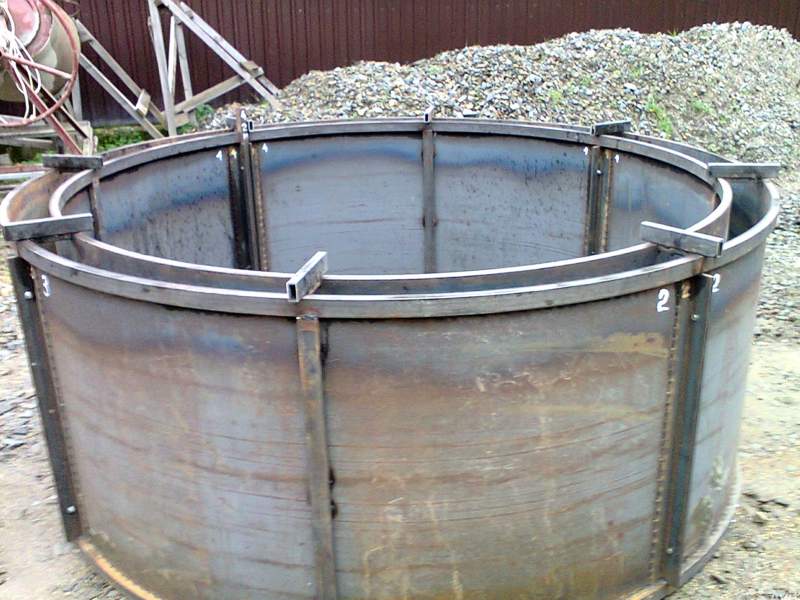

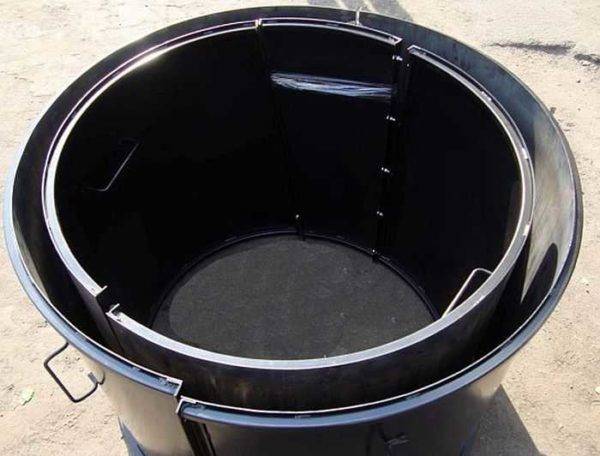

Формы для колодезных колец чаще всего делают из металла

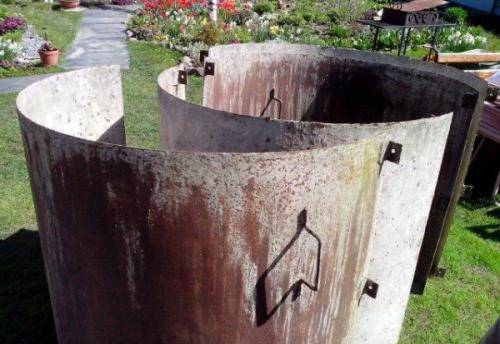

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

• приварив уголки с просверленными дырками, стягивать болтами;
• сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

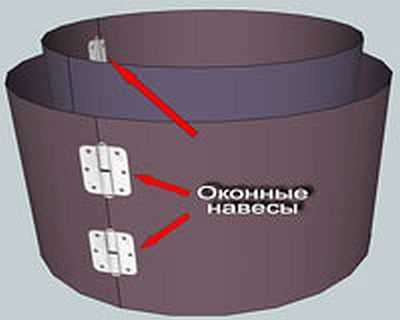

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

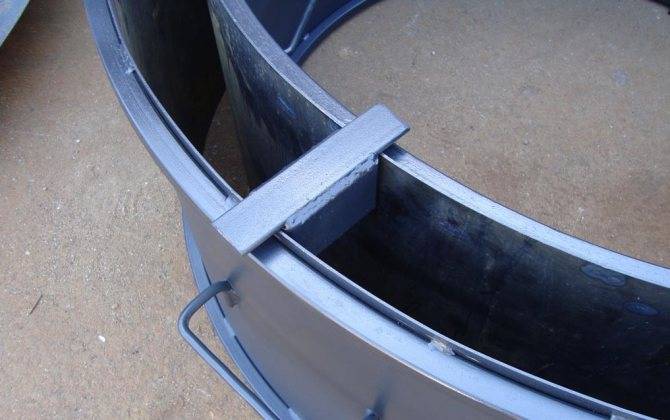

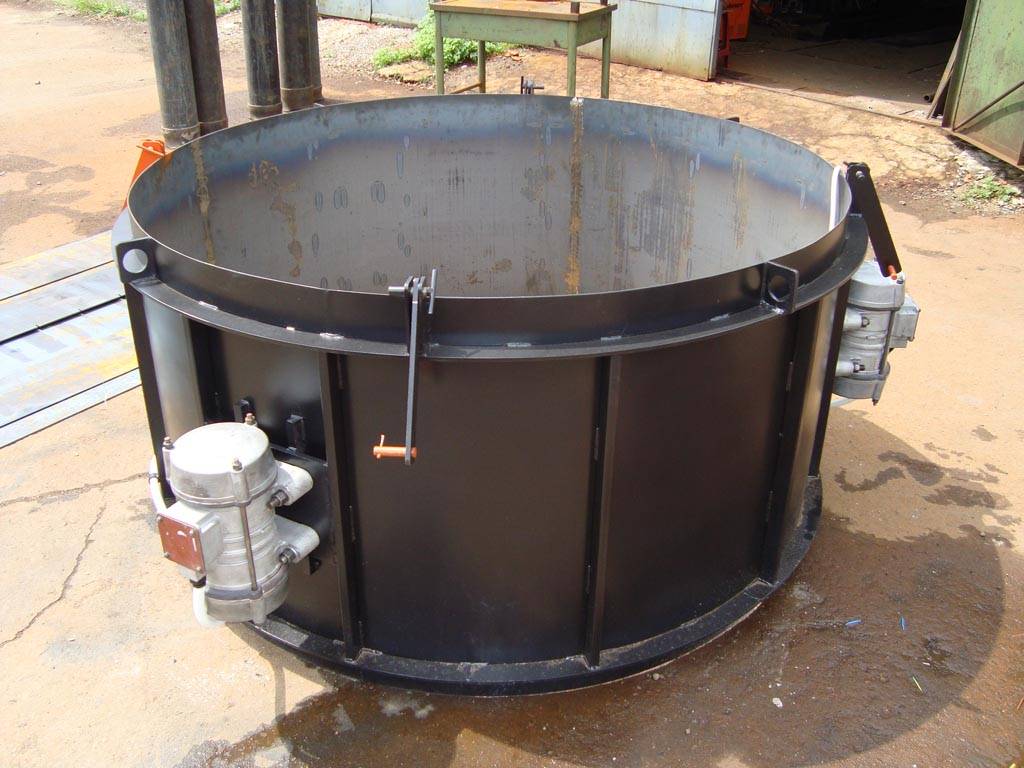

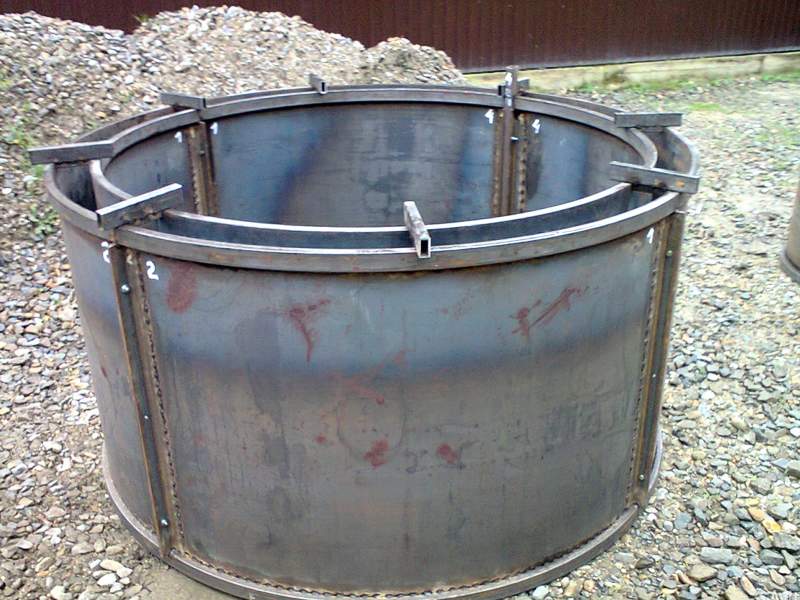

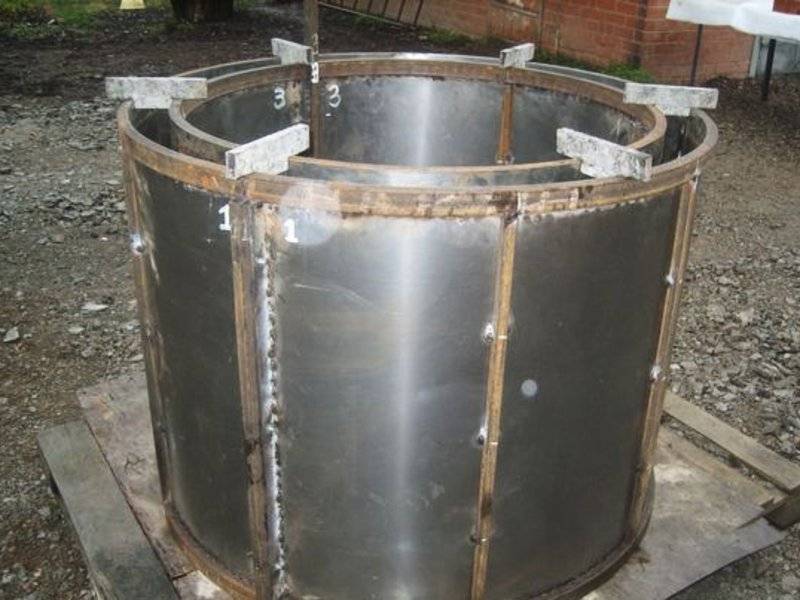

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик  сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

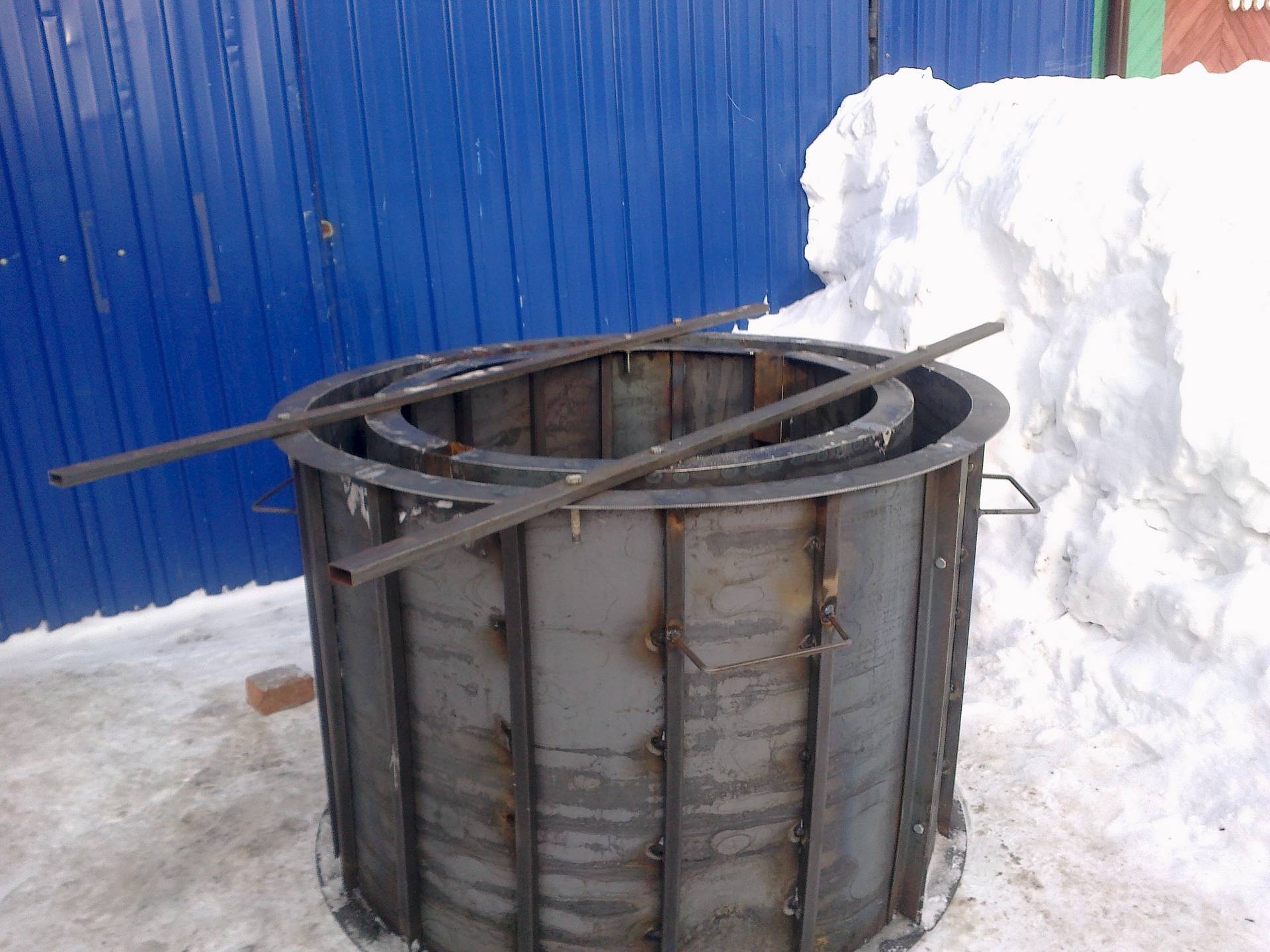

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

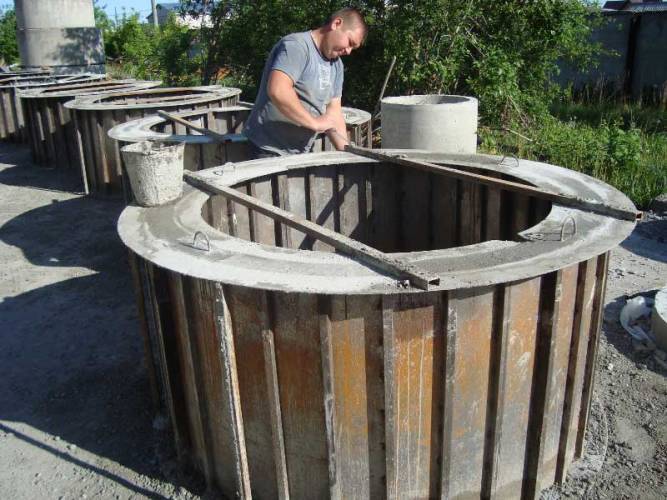

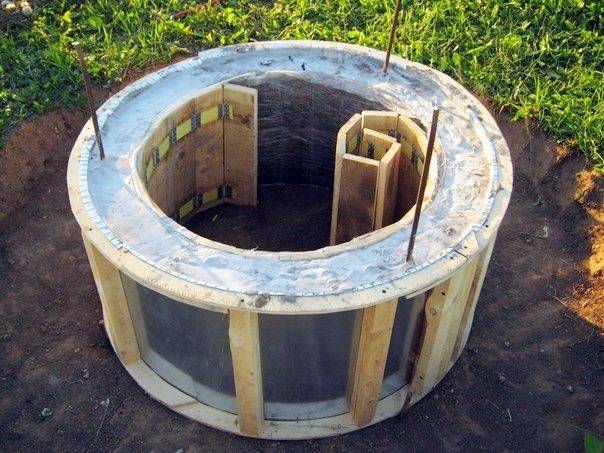

Из деревянных досок или брусков

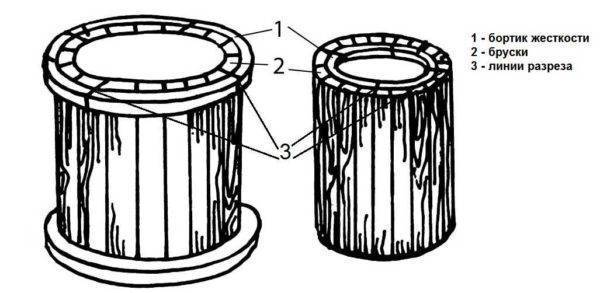

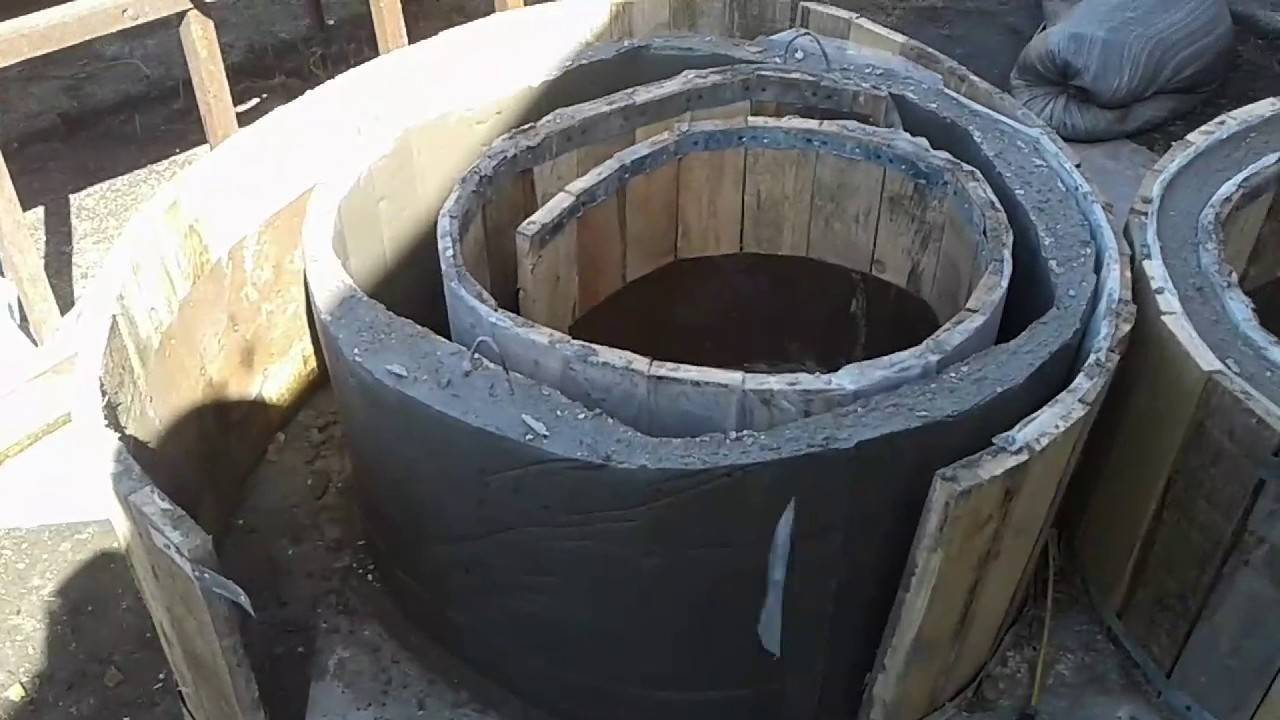

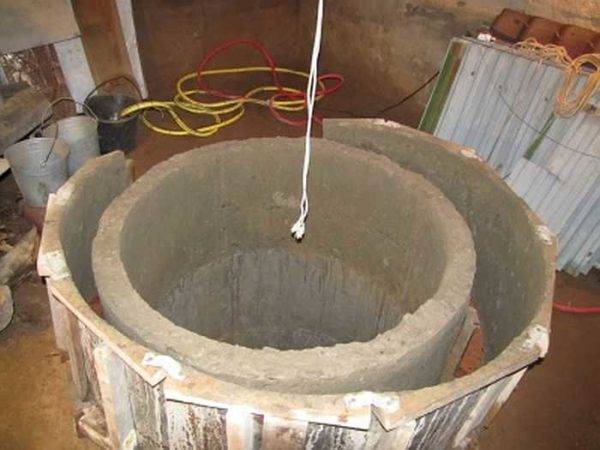

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

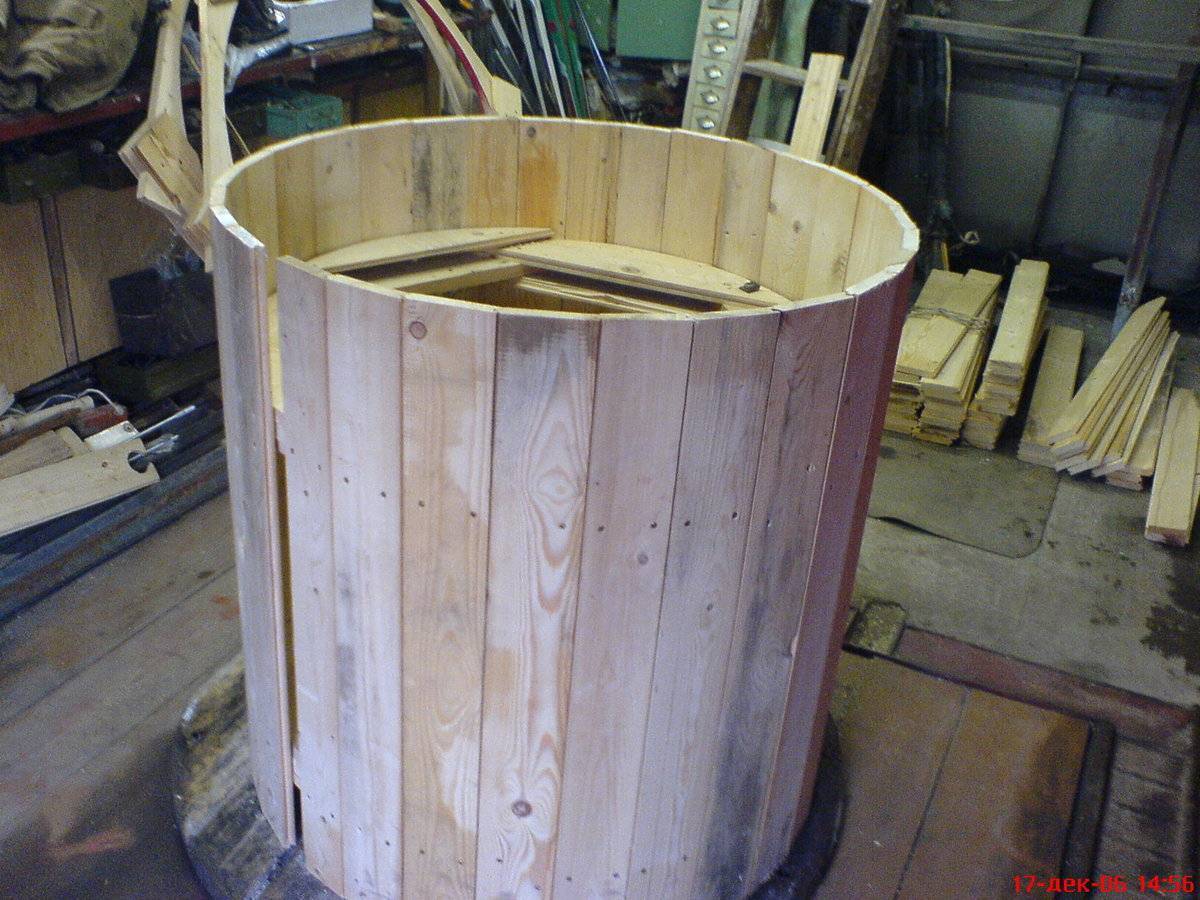

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

Оформление колодцев: дизайнерские приемы и решения

При оформлении колодцев могут быть использованы как классические природные материалы, так и современные, необычные элементы. Красивые колодезные домики – это отличная возможность максимально гармонично вписать источник водоснабжения в общую концепцию ландшафта, а также позволяет сделать конструкцию оригинальным и очень индивидуальным архитектурным решением.

Оформление в соответствии с общим стилем сада

Чаще всего дачные колодцы выполняются из дерева, что очень органично сочетается с садовыми насаждениями и деревянными домовладениями. Природные материалы и отделка деревом в наше время высоко ценятся не только за внешнюю эстетичность, но также экологичность и надежность. Как правило, даже изготовленное из бетонных колец основание облицовывается строганными досками. В этом случае накрыть колодец также можно древесиной в виде двухскатной, трехскатной и четырехскатной крыши с флюгером или декоративным коньком.

Закрыть крышу можно не только досками, но также цементной, керамической или мягкой черепицей, а также листовым металлом, особенно если такое же покрытие использовалось для кровельных работ на домовладении и хозяйственных постройках. Очень эффектно смотрятся конструкции в восточном стиле. Японский колодец раньше накрывался крышкой, которая сплетена из бамбука и скреплена пальмовыми верёвками. В Японии источник воды Цукубай можно достаточно часто наблюдать на территориях буддистских храмовых комплексов. В наши дни такие колодцы идеально дополняют ландшафты и японские сады, а их украшением являются фигуры животных и мифических существ.

Цветовые решения

На сегодняшний день чаще всего для обустройства источника водоснабжения используются бетонные кольца, которые имеют не слишком презентабельный внешний вид и унылый серый цвет. Деревянный оголовок и крыша также нуждаются в обработке лаками и красками, что позволит сделать сооружение не только более презентабельным, но и значительно продлит срок эксплуатации. В этом случае рекомендуется использовать для окрашивания поверхности контрастные сочетания цветовой гаммы, а также сочные и чистые оттенки.

Художественно одаренные владельцы домовладений могут оформить бетонные кольца в любых направлениях, применяя уже готовые или индивидуальные эскизы. Можно также делать роспись по трафаретам, или создавать геометрические и абстрактные узоры. Следует помнить, что деревянные срубы перед окрашиванием нужно обязательно обработать специальными составами, направленными на защиту древесины от гниения и горения.

Варианты декоративной отделки своими руками

Отделка своими руками в значительной степени зависит от характеристик материала, из которого он сооружен. Самый простой, и в тоже время популярный способ отделки представлен оформлением естественным камнем в виде небольших булыжников или крупной гальки, которые должны быть подобраны по размерам, основному окрашивания и форме. При цветовых различиях материала выкладывается красивый и очень оригинальный орнамент вокруг оголовка колодца на строительный раствор. Искусственно «состаренный» внешний облик прекрасно дополняет стиль «ретро».

Многие домовладельцы предпочитают осуществлять отделку деревом, имитируя внешний вид натурального четырёхугольного или многогранного сруба, который прекрасно дополняет зеленое газонное покрытие. Удачной также признана комбинация различных отделочных материалов. Хорошо сочетаются цветная кирпичная кладка и древесина твёрдых пород, а также кирпич и сайдинговые панели. Допускается выполнить эффектное освещение территории вокруг красивыми фонарями, подвешиваемыми к крыше сооружения, и точечными светильниками, расположенными на ветвях садовых насаждений или кустарников.

Технология изготовления колодезных колец

Для строительства стандартного водозабора с ручным подъемом воды используют покупные или самодельные кольца из армированного железобетона марки М400. Более прочный бетон использовать бессмысленно, а легкие сорта для колодезных колец не годятся из-за большой нагрузки и посредственной стойкости бетона в условиях сильного обводнения.

Типовой технологический процесс производства колодезных колец состоит из следующих этапов:

• Подготовка и сборка формы под заливку бетона, установка армирующего каркаса из стального прутка и проволоки. На этом этапе форма под отливку колодезного кольца очищается от остатков цемента и обрабатывается разделительным составом;
• Приготовление бетонной смеси, заливка в форму и тщательное уплотнение массы виброинструментом. В промышленных условиях смесь уплотняется вмонтированным в форму вибратором, при кустарном производстве могут использоваться погружные вибраторы или ручные трамбовки;
• Через 7-8 часов форма удаляется, и колодезное кольцо выкладывается на поддоне для набора расчетной прочности в течение 29-30 дней при температуре воздуха не менее 20 о.

К сведению! После снятия формы отливку накрывают пленкой и периодически увлажняют водой, чтобы при испарении влаги и наборе прочности бетонной массы не образовывались трещины.

Процесс изготовления колодезного кольца не сложнее заливки опалубки или выполнения бетонной стяжки, из дополнительного оборудования потребуется только бетономешалка, подъемник и тачка для перевозки стройматериалов.

Покупать или делать своими руками

Насколько выгодным окажется самостоятельное изготовление бетонной облицовки для колодцев, можно приблизительно оценить по следующим расчетам:

1. Стоимость комплекта из десяти бетонных колец КС7-10 составляет не менее 1500 рублей за штуку, итого цена покупки составляет 15 тыс. рублей;
2. Доставка и выгрузка 10 колец обойдется еще в 4-5 тыс. рублей. Вес колодезного кольца 7-10 составляет 457кг, общий вес с крышкой около пяти тонн;
3. Стоимость материалов для отливки кольца для колодца своими руками обойдется всего в 400 рублей, или 4 тыс. рублей для десяти штук.

К сведению! Таким образом, изготовление колодезного кольца из бетона только по прямым затратам обойдется минимум втрое дешевле.

Наиболее затратная часть процесса изготовления бетонной облицовки для колодезных стен связана с формой для отливки. Очевидная экономическая выгода производства колодезных колец может быть легко перечеркнута дороговизной комплекта из металла для отливки.

Например, средняя стоимость одного комплекта металлической формы кольца для колодцев на сегодня составляет около 20 тыс. рублей. Покупать новую форму для постройки одного колодезного ствола из десяти колец бессмысленно, если только нет возможности реализовать ее со скидкой в 10-15%. После продажи формы затраты на изготовление десяти колодезных колец составят всего 7-8 тыс. руб., против стоимости 22 тысяч покупной партии бетонных элементов. Аккуратная отливка десятка колодезных колец практически не повлияет на внешний вид оборудования, а 10% скидка на товар поможет быстро его продать.

Не стоит рассчитывать на аренду подобного оборудования. Формы для колодезных колец — это довольно специфический вид оборудования, и придется сильно постараться, чтобы найти свободный комплект промышленного изготовления в хорошем состоянии.

Замешивание бетонной смеси

Для приготовления бетона, из которого впоследствии будут делать кольца, вам понадобятся:

• цемент (вяжущий материал);
• песок (мелкий заполнитель);
• щебень (крупный заполнитель);
• вода.

Для получения качественного бетона покупают цемент марки 400, расфасованный в бумажные мешки по 25 кг. Если вы не собираетесь использовать строительный материал сразу, позаботьтесь о его правильном хранении.

Пакеты хранят в сухом месте. А еще лучше разлить бетон в закрытые железные емкости. По возможности используйте приобретенный цемент сразу после покупки.

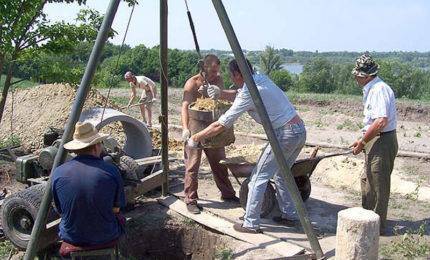

Использование треноги для опускания железобетонных колец в яму, а также для подъема грунта на поверхность из ямы

Для замешивания бетона запаситесь кварцевым песком, который считается идеальным мелким наполнителем. Шлам, глина и другие примеси, содержащиеся в привозном сыпучем материале, отрицательно скажутся на качестве бетонной смеси. Поэтому такой песок промывают водой, избавляя от ненужных примесей.

Не весь щебень подходит для замешивания бетона, используемого для заливки колец. Выбирайте гранитный щебень с зернами кубической формы, который способствует лучшему сцеплению материала с другими ингредиентами бетонной смеси.

Не используйте лоскутный камень (иглу). Загрязненный глиной щебень также перед замешиванием промывают водой.

Для заливки железобетонных колец закупается гранитный щебень фракцией не более четверти толщины изделия. Для кольца со стенкой в ​​10 см подойдет щебень, крупность которого не будет превышать 20 мм.

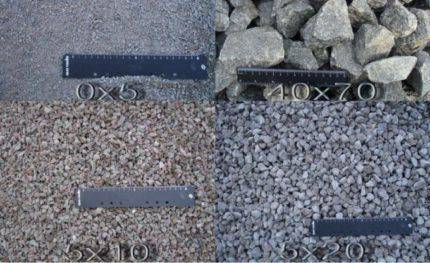

Виды щебня: крошка, мелкий, средний, крупный. Для производства бетона подойдет щебень среднего размера с крупностью до 5-20 мм

Соотношение компонентов в бетонном растворе

Свойства бетонного раствора напрямую зависят от количества компонентов, входящих в его состав, а также от их объема и массы. При составлении соотношения трех основных ингредиентов, необходимых для получения качественного бетона, предполагается, что количество цемента равно единице.

Для заливки колодцевых колец бетонную смесь закрывают, беря цемент, песок и щебень в пропорциональном соотношении по объему 1: 2: 3 или по весу 1: 2,5: 4.

Например, ведро с цементом, два ведра песка и три ведра гравия наливаются в емкость. Добавьте полведра воды. Или берут 100 кг цемента (4 мешка), добавляют 250 кг песка и 400 кг щебня. Добавьте 50 литров воды.

Для приготовления одного кубометра бетона требуется 300 кг цемента М-400, 750 кг песка и 1200 кг щебня. Смесь разбавляют 150 литрами воды.

Как рассчитывается количество воды?

Вода влияет на подвижность бетонной смеси и прочность изделий после ее застывания. Отношение воды к цементу в растворе называется отношением воды к цементу и обозначается W / C.

Для железобетонных колец это значение не должно превышать 0,5-0,7. В примерах, рассмотренных выше, W / C составлял 0,5. В этом случае масса или объем взятого цемента делится пополам и получается необходимый объем воды.

Более жидкий раствор легче налить в формы и утрамбовать, но его нужно будет дольше хранить в куске. Время первоначального застывания раствора увеличивается.

Тесто, которое не расползается после сдавливания его в комок ладонью, позволяет сразу вынуть кусок и использовать его для печати следующего изделия. Правда, его удобнее утрамбовать с помощью вибраторов.

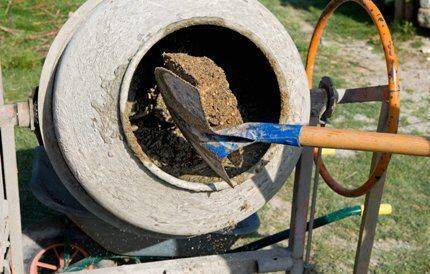

Способы замешивания цементного раствора

Ручной метод смешивания компонентов бетонной смеси сейчас применяется редко. Заводские и самодельные бетономешалки лучше справляются с этой трудоемкой задачей.

Ручная загрузка бетоносмесителя необходимыми компонентами для приготовления бетонного раствора нужной консистенции

В бетономешалку засыпается песок и цемент, затем добавляется вода, а затем щебень, предварительно смоченный водой. После получения однородной массы оборудование выключают и раствор переливают в емкость на колесах. Это позволяет транспортировать тяжелый бетон к месту заливки кольца.

Бетонные кольца своими руками: изготовление в домашних условиях

Загородное хозяйство не может обойтись без гидротехнических сооружений: септиков, канализационных коллекторов и колодцев. Проще всего построить такие объекты с помощью колец из железобетона. Мы расскажем, как самому сделать бетонные кольца, как изготовить форму для них и правильно замешать бетонный раствор.

Нет ничего более родного, чем плоды собственного труда.

Общие сведения

На фото мы видим один из вариантов конструкции опалубки.

Железобетонные кольца – одно из лучших решений для сооружения. Технические характеристики бетонных колец позволяют не беспокоиться об их целостности в условиях промерзающего грунта, что стало определяющим критерием при выборе материалов для наших климатических условий.

Однако далеко не всегда имеется возможность приобрести и доставить ЖБИ к месту строительства, ведь цена доставки часто превышает стоимость самого изделия. Учитывая, сколько стоит закопать бетонное кольцо, проект может обойтись в круглую сумму. В некоторых регионах и вовсе отсутствуют строительные склады или магазины, поэтому все приходится делать самостоятельно.

ЖБ кольца – лучшее решение для септика.

Для этого необходимо решить три задачи:

1. Изготовить форму – опалубку для изделия;
2. Замешать качественный бетонный раствор ;
3. Произвести укладку смеси в форму, а по завершении твердения освободить изделие от опалубки , не повредив последнюю.

Важно обеспечить простой демонтаж опалубки. Важно!Можно купить готовую опалубку, но тогда теряется весь смысл нашей затеи, ведь мы не собираемся открывать подсобное производство, а для одного строительства такое приобретение нерентабельно

Важно!Можно купить готовую опалубку, но тогда теряется весь смысл нашей затеи, ведь мы не собираемся открывать подсобное производство, а для одного строительства такое приобретение нерентабельно

Изготовление формы

Учимся делать форму для колец.

Кольцо из бетона представляет собой отрезок цилиндра с толщиной стенок от 80 до 160 мм. Таким образом, само изделие имеет внутренний и наружный диаметры, причем наружный больше внутреннего на 8 – 16 см. Значит, нам необходимо подобрать два стальных цилиндра с указанной разницей в размерах.

Совет!Бетонные кольца с дном можно сделать, залив предварительно плиту на дне ямы, в которую будет произведена установка изделия.

Стандартное кольцо имеет высоту 90 см при внутреннем диаметре 1 м, при этом толщина стенки обычно составляет 160 мм. Однако мы можем отойти от принятых в ГОСТ размеров и исходить из имеющихся подручных средств. Единственное, что необходимо учитывать – это толщину стенок не менее 10 см и адекватные для последующего монтажа высоту и вес изделия.

Стандартные размеры изделия по ГОСТ.

Кольца бетонные с замком изготовить сложнее, поэтому мы будем делать изделия с ровной кромкой.

Важно!Для наших целей подойдут металлические бочки, отрезки воздуховодов, труб и прочих подобных изделий.Также это могут быть небольшие цистерны или баки, главное – цилиндрическая форма, разница в диаметрах в пределах 10 – 15 см и прочные металлические стенки. Теперь к делу

Теперь к делу.

Изготовить форму самостоятельно вам поможет пошаговая инструкция:

1. Берем подготовленный больший цилиндр и наносим на его внешней и внутренней стенках вертикальные линии друг напротив друга, причем внутренняя линия должна быть проекцией внешней. Вдоль этих линий снаружи привариваем оконные или дверные петли, по две с каждой стороны.

   Привариваем петли вдоль линии будущего разреза.

2. Изнутри разрезаем по линии цилиндр болгаркой так, чтобы не повредить петли. С одной стороны также срезаем фиксаторы со шпинделей в петлях.

   Разрезаем цилиндр на две части и снимаем фиксаторы со шпинделей.

3. Вытаскиваем шпиндели из петель и открываем изделие, несколько раз разрабатываем его. Форма должна легко открываться наружу.

   Открываем и разрабатываем цилиндр.

4. Берем отрезок внутреннего цилиндра и наносим такие же линии, только на этот раз они должны делить окружность на две неравные части, одна из которых в два раза больше другой. Вдоль этих линий привариваем такие же петли, только изнутри.

   Привариваем петли изнутри вдоль линий.

5. Разрезаем цилиндр надвое снаружи болгаркой, стараемся не повредить приваренные петли. Срезаем фиксаторы шпинделей с одной стороны и открываем меньшую створку внутрь, разрабатываем ее ход.

   Зеленым цветом обозначена подвижная створка, которая открывается внутрь.
