Что такое фильтр грубой очистки воды и как его правильно установить

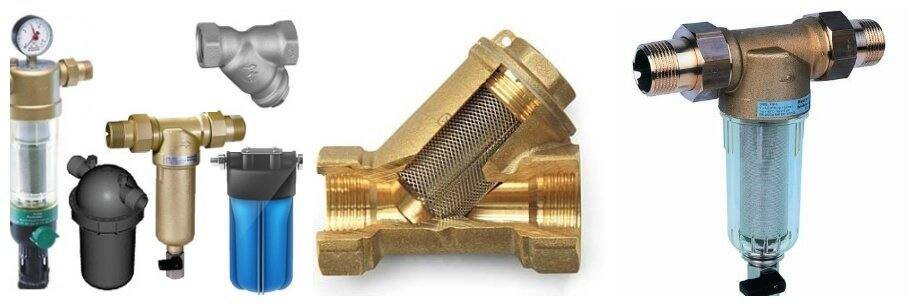

Разновидности фильтров

Хотя фильтры грубой очистки воды и работают по единому принципу, они могут иметь различную форму. Это может влиять на способ их врезки в систему, а также тип используемых фильтрующих элементов. Ещё водяные фильтры могут отличаться методом очистки, а также иными характеристиками.

Сетчатые фильтры. Уже по названию этих устройств понятно, что здесь задерживать посторонние частицы призвана сетка. Чаще всего она выполнена из нержавейки и имеет структуру с ячейками размером от 50 до 400 мкм.

Именно сетчатые фильтры грубой очистки воды чаще всего устанавливаются на кухнях. Потребителей в них привлекает высокая долговечность, из-за чего можно месяцами не менять фильтрующие элементы.

Сетчатые устройства очистки воды могут отличаться методом врезки в сеть. Ещё они могут предусматривать различную компоновку, а также принцип очистки и работы.

Фланцевые и муфтовые

Эти фильтры для водопровода отличаются друг от друга только способом подключения к трубе. Для системы, у которой труба имеет сечение не менее 2 дюйма, следует использовать фланцевые фильтры по грубой очистке воды.

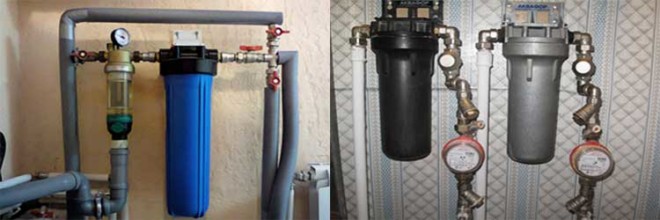

В большинстве своём подобные проточные фильтры устанавливаются в магистральной системе водопровода или развязке подвальных помещений многоэтажек.

В них используют болтовое или шпилевое соединение фланцев, что позволяет пользователю своими руками поменять фильтр, не производя демонтажа полностью всей конструкции.

Если говорить о муфтовых фильтрах, то их стоит выбирать для систем водопровода, у которых трубы имеют довольно небольшое сечение. Они также получили большое распространение в бытовых сетях.

Эти фильтрующие устройства отличаются типом конструкции, которая и определяет метод их установки: путём навинчивания фильтра на трубу или соединения с ней при помощи быстроразъемных накидных гаек.

Прямые и косые

Подобные фильтры оснащаются входным и выходным патрубком, ещё у них предусмотрено резервуар для фильтрации воды. От варианта размещения этого резервуара зависит тип устройства, который может быть прямым или косым.

Касательно прямых фильтров можно отметить, что у них резервуар располагается под прямым углом к потолку и направлен вниз. Обычно резервуар достаточно объёмный, что идёт только на пользу, так как повышается качество очистки.

Нужно учесть, что в процессе фильтрации уменьшается скорость прохождения воды до точек потребления. Вследствие этого крупные частицы оседают на дно. И когда вода проходит через сетку, та задерживает более мелкие частицы.

Про косые фильтры нужно сказать, что они имеют несколько иной внешний вид. У них резервуар установлен под углом по направлению к потоку воды. Чаще всего их выбирают для тех водопроводных систем, где ограничено пространство и нет условий для установки прямого фильтра.

Грязевики, имеющие систему промывки

В зависимости от метода очистки можно выделить несколько типов систем фильтрации у фильтров:

• непромывная;
• грязевая система;
• оборудованная система очистки.

К классу грязевиков принято относить все виды косых и отдельные разновидности прямых фильтров, оснащённых съёмной крышкой. Очистка подобных фильтрующих устройств выполняется довольно просто — нужно только их раскрутить.

Прямые фильтры с системой промывки оснащаются специальным выпускным краном, который может использоваться для удаления, накопившегося в её резервуаре осадка. Одновременно с этим они позволяют очистить фильтр при помощи прямого и обратного потока воды.

Патронные и картриджные

В бытовых условиях часто используются фильтры, оснащённые картриджами. Они выглядят как конструкции с настенным типом установки. В них предусмотрена довольно массивная колба, выполненная чаще всего из прозрачных материалов.

В самой колбе содержится сменный картридж, который выполняет функцию грубой очистки воды. Обычно в этих моделях используются сменные элементы, выполненные из полипропиленовых прессованных волокон или скрученных нитей.

Однако, иногда они могут быть выполнены из полиэстера. Фильтры этого типа могут отличаться своей фильтрующей способностью. Устройства, предназначенное для грубой механической очистки воды, оснащаются картриджами, имеющими от 20 до 30 микрон. Вернуть их в рабочее состояние с помощью обычной промывки не получится — их необходимо только менять на новые.

Но при этом распространены ситуации, когда устройства этого типа используются совместно с фильтрами по грубой очистке воды, выступая в виде дополнительной ступени механической фильтрации.

Устройство и разновидности

Чаще всего данные фильтрующие устройства выпускаются из латуни и имеют резьбу для соединения с трубами. Такие виды фильтров рассчитаны на работу с металлическими трубопроводами. Но не всегда в доме установлены такие коммуникации. Все чаще на смену металлу приходит более экономичный полипропилен. В этом случае латунные конструкции не всегда подходят и их заменяют несъемными, смонтированными в полипропиленовый корпус.

Виды фильтров для грубой очистки воды

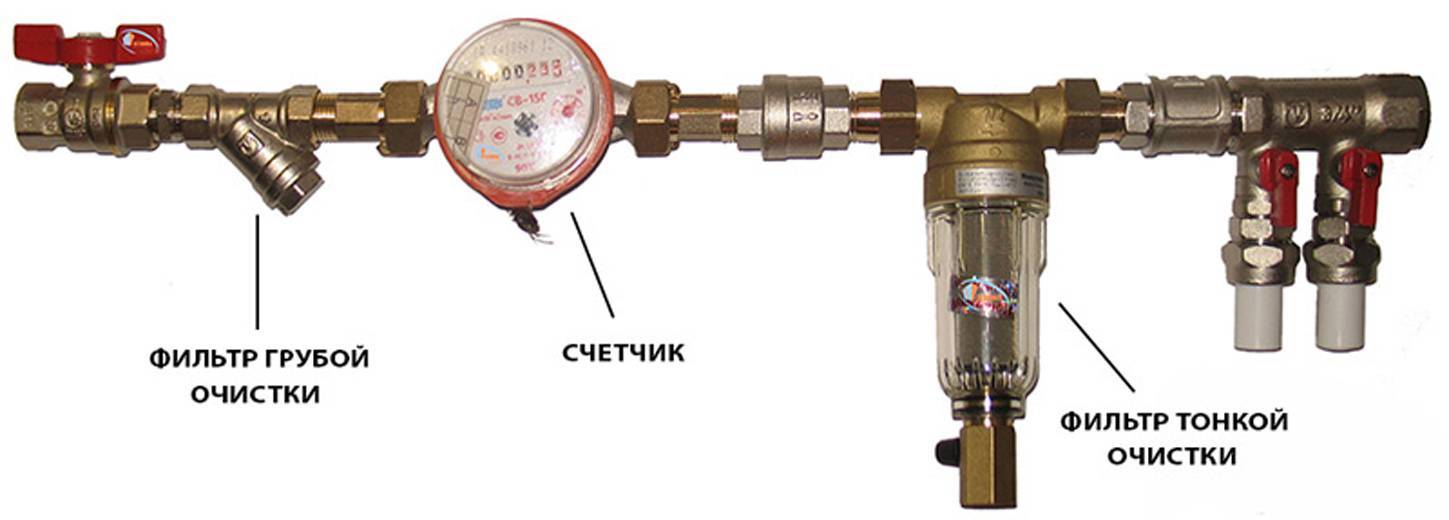

Такое устройство устанавливается перед счетчиком еще во время монтажа трубопроводной системы в квартире с помощью сварки. При выходе из строя фильтра приходится заменять не только сам прибор, но и целый участок трубы.

Всего же выделяют несколько видов фильтров для установки перед счетчиками:

• самопромывные;
• промывные;
• непромывные.

В первом случае весь крупный мусор скапливается на дне специального стакана. Внизу стакана имеется кран, который позволяет время от времени производить очистку фильтрующего прибора от грязи. В промывных фильтрующих элементах проблема загрязнения решена достаточно просто – пробка вывинчивается, и прибор промывается.

Они имеют латунный литой корпус и стакан, в котором собирается задержанный мусор. Для удобства этот стакан косой. Прочистить такой прибор может любой хозяин квартиры. Для очистки достаточно гаечным ключом отвинтить пробку и промыть установленную в нем сетку. Срок службы таких конструкций ограничен 20 годами, но это при систематической очистке.

Сетчатый фильтр-грязевик

Выпускается двух видов – прямой и косой. В прямом фильтрующий элемент располагается перпендикулярно движению напора. В косом корпусе сетка расположена под углом примерно 45 градусов. Прямой фильтр перед счётчиком устанавливается на трубопровод только горизонтально, тогда как косой ставится как на горизонтальные, так и на вертикальные трубы при условии верхней подачи воды.

Как почистить сетчатый фильтр (в прямом или косом исполнении):

Для того чтобы почистить фильтрующее устройство, вам понадобятся:

• емкости для слива отходов и промывки деталей;
• разводной ключ;
• средство от ржавчины;
• сантехническая ФУМ-лента.

Прочистка прибора проводится следующим образом:

• Перекрывается доступ воды в систему.
• С помощью разводного ключа снимается крышка устройства фильтрации (предварительно не забываем ставить емкость для слива отходов).
• Из прибора извлекается сетка, которую необходимо промыть и почистить. В этом вам поможет обычная зубная щетка. Если в фильтрационной сетке обнаружатся повреждения, ее необходимо будет заменить.
• Чистая (новая) сетка возвращается на свое место, резьба уплотняется ФУМ-лентой. Также стоит заменить прокладку под крышкой фильтра.
• С помощью разводного ключа устройство собирается в обратном порядке.
• Восстанавливается водоснабжение и проверяется работоспособность системы.

Магистральный фильтр с функцией промывки

Он состоит из металлического корпуса и колбы с фильтрующей сеткой и краном, расположенным в нижней части устройства. Выпускаются отдельно для холодного и горячего водоснабжения. Корпус для ХВС сделан из высокопрочного прозрачного полимера, для ГВС из металла.

Картриджный (патронный)

Изготовлен из пластика, имеет прозрачную колбу, в которую помещается картридж. В зависимости от установленного элемента позволяет фильтровать не только механические частицы, но и улучшать химический состав жидкости.

Высокоскоростная напорная система

Представляет собой колонну, изготовленную из инертного материала, в которую помещён абсорбирующий наполнитель. На резервуар устанавливается блок управления, который в автоматическом режиме контролирует процесс очистки. Конструкция имеет большие размеры, применяется для очистки воды из скважин, в которой присутствует глина, грунт, песок. Удерживает частицы от 30 мкм.

Магнитный или сетчатый фильтр ставить?

Магнитные фильтры являются более эффективными средствами защиты, т.к. помимо механических примесей они задерживают ферромагнитные включения, такие как окалина, ржавчина в большом количестве находящиеся в современных устаревших трубопроводах.

И даже если у вас стоят новые трубы, это не исключает попадания ржавчины в новые системы, т.к. большинство трубопроводов в российских городах не менялись много десятков лет и проблемы корродирующих трубопроводов и засорения окалиной труб никак не решаются.

Цена магнитного фильтра не намного больше, чем стоимость сетчатого фильтра грубой очистки. Поэтому если вы обладаете финансовой возможностью рекомендуем всегда устанавливать на трубопровод магнитные фильтры грубой очистки воды как перед счетчиками, так и перед другими приборами, если это требуется дополнительно.

Фильтры для обезжелезивания воды

Важный и необходимый этап — очистка воды от железа для дачи, без которого невозможно обойтись по причине высокой концентрации солей железа, соединений марганца в природной воде.

Основным элементом фильтрации в данных установках выступают гранулы двуокиси марганца – соединения, выступающего катализатором окисляющей реакции, когда соединение железа и марганца из растворимого состояния выпадают в крупнодисперсный осадок и удаляются через фильтрационную систему.

Осадок – это не что иное, как ржавчина. Для поддержания фильтра в рабочем состоянии требуется проведение постоянной регенерации гранул с использованием раствора марганцовки (перманганата калия), когда в фильтрационную систему устанавливается емкость с этим раствором.

Полностью заменять гранулы фильтра следует один раз в пять-семь лет. В чем еще преимущество использования фильтра обезжелезивания?

Помимо соединений железа и марганца данная фильтрационная система удаляет сероводород, также влияющий на качество воды. Принцип удаления заключается в обратной промывке фильтра по аналогии с удалением твердых частиц из механического фильтра.

Фильтры жесткости и умягчения

Немаловажный этап очистки – смягчение с уменьшением солей жесткости, которые поступают в воду из известняка и не могут отфильтроваться механической системой, к примеру.

Для смягчения используется ионообменный фильтр, «запускающий» химическую реакцию солей жесткости, которые под воздействием реагента становятся безвредными для человека.

В качестве вещества-реагента выступает раствор поваренной соли. Ионообменный фильтр также способствует удалению из очищаемой воды тяжелых металлов.

Фильтры тонкой очистки

Самым последним этапом вода проходит через угольный фильтр химической очистки. Этот тип фильтра чем-то схож с бытовыми фильтрационными системами кувшинного типа, где установлены угольные картриджи.

Однако в отличие от бытовых, фильтры тонкой очистки чаще всего регенерируемые, где не предусмотрено применение каких-либо реагентов. Процесс очистки происходит путем обратной прокачки уже очищенной воды.

Давление

Важная техническая характеристика фильтра, которая определяет его работоспособность и применяемость в той или иной системе водоснабжения. Для правильного выбора необходимо знать давление (или диапазон значений давления) именно в вашей системе водоснабжения. Для этого необходимо произвести соответствующие измерения (пригласив соответствующего специалиста).

По СНиП2.0401-85, давление в централизованных системах  холодного водоснабжения должно быть от 0,3 до 6 бар, для горячего водоснабжения  от 0,3 до 4,5 бар.  Но фактическое положение дел, в отдельно взятой системе водоснабжения, может значительно отличаться от принятых стандартов. Проблемы связанные со скачками давления в системе можно частично решить установкой редуктора давления, он поможет стабилизировать верхние значения давления на выбранном уровне (в случае пониженного давления он не поможет).

Очень важно стабилизировать давление в системе именно по верхним значениям, дело в том, что, например, пропускная способность сливных систем для сантехники (даже очень дорогих и брендовых производителей) , рассчитана под определённый объём воды, в случае превышения расчётного объёма, при забытом, в открытом состоянии водопроводном кране, вы рискуете утопить не только свою квартиру, но и всех соседей снизу (в случае много этажного дома)

Также отметим, что в продаже имеются модели фильтров оборудованных манометром и редуктором давления. Как правило это фильтры с грязевиком прямого типа. Стоимость их естественно будет выше аналогов без редуктора и манометра.

В характеристиках фильтра, в зависимости от торговой площадки (если это интеренет-магазин) может указываться: условное давление (Ру  или PN), максимальное рабочее давление, рабочее давление (Pp), минимальное давление на входе. Далее мы попробуем разобраться, что под данными терминами понимает продавец и всегда ли предоставляемые значения облегчат нам выбор.

Условное давление фильтра

Условное давление фильтра (или номинальное давление, в каталогах может иметь обозначение PN)  — расчётное давление при температуре 20 °C, используемое при расчёте на прочность стандартных сосудов (узлов, деталей, арматуры). В странах бывшего союза вместо «PN» может использоваться обозначение «Ру«. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».

Например, обозначение PN 10 равнозначно обозначению Ру 10 и указывает что номинальное (или условное) давление фильтра равно 10 бар или 1 МПа или 9,86923 атм. (

В каталогах и технической документации к фильтру условное (номинальное) давление зачастую указывается:

1. в БАР (1 бар ≡ 0.1 МПа = 0,986923 атм)
2. в атмосферах (1 атм ≡ 1.01325 бар или 1 бар = 0,986923 атм)
3. в Мегапаскалях МПа (1 МПа = 9,86923 атм = 10 бар)

Максимальное рабочее давление

Давление рабочее, максимальное Па (бар) — максимальное давление среды в трубопроводе, которое допускается при постоянной эксплуатации учитывает физические и механические характеристики элементов трубопровода.

В виду неоднозначности определений и используемых терминов различными магазинами отметим следующее.  Значение максимального рабочего давления в точке монтажа должно быть ниже номинального давления (PN / Ру) фильтра, а предельные значения температур воды должны попадать в диапазон допустимых температур для этого фильтра.

Рабочее давление

Рабочее давление (Pp) – максимальное внутреннее избыточное или наружное давление, возникающее при нормальном протекании рабочего процесса (применительно к фильтру — стоит учесть температуру воды. Т.е. это давление при заданных температурах).

Значение рабочего давления, как правило, меньше значения номинального давления, поэтому режим работы при максимальной рабочей температуре и номинальном давлении среды – не допускается.

Минимальное давление на входе

Минимальное давление на входе — это минимальное значение давления при котором возможно нормальное протекание рабочего процесса. Т.е. фильтр будет в полной мере выполнять свои функции. При меньших значениях фактического давления на входе, работоспособность фильтра будет под вопросом.

Какой лучше?

Среди самых популярных магистральных фильтров, можно выделить следующие модели:

Сетчатые

Среди наиболее популярных моделей выделяют:

1. BWT PROTECTOR MINI 3/4 СR – сетчатый фильтр для механической очистки воды. Имеет производительность 2,8 куб м в час и не пропускает примеси, частицы которых не превышают 100 мкм.

   Стоимость такого устройства в России начинается от 4500 рублей.

2. Гейзер Хит 32585 – еще один сетчатый фильтр. Более доступная модель, которая получила огромную популярность в России. Производительность – 12 л в минуту, фильтрует мелкие частицы от 130 мкм. Цены на него начинаются от 1700 рублей. Если верить множеству отзывов, то пользователи остаются очень довольны данной моделью. Главным достоинством они отмечают доступность и высокое качество.
3. Гейзер Бастион 111 – еще один сетчатый фильтр, завоевавший популярность в России. Удаляет все примеси размером от 90 мкм и имеет производительность 7,3 м3 в час. Стоимость начинается от 2000 рублей. Довольные пользователи доступность данной модели и удобный прозрачный корпус, позволяющий определить степень загрязнения.

Электромагнитные фильтры

Электромагнитные фильтры не пользуются особой популярностью, так как при установке комплексных картриджных фильтров они попросту ни к чему. Но можно выделить одну модель, которая очень востребована в России и в СНГ пространстве.

АкваЩит ДУ60 – электромагнитный фильтр, который устраняет накипи и очищает воду от железа с помощью импульсов. Работает от сети частотой 50 Гц, производительность практически не ограничена. Стоимость – от 8000 рублей. Главными достоинствами пользователи считают надежность и легкость установки. С отзывами можно ознакомиться здесь.

Картриджные

Выделяют 3 модели:

1. Ecosoft BB10 – фильтр полной очистки, на основе использования картриджей. Производительность – 3 куб в час, максимальное давление 8 бар, рабочая температура 5-30 градусов.Стоимость в России от 2000 рублей.
2. Гейзер Тайфун – разделил с предыдущим фильтром первое место по продажам в России. Производительность – 15 литров в минуту, максимальное давление – 8 атм, пригоден как для холодной, так и для горячей воды. Цены на такой фильтр начинаются от 5000 рублей. Пользователи отмечают, что фильтр имеет стильный дизайн, прост в эксплуатации и имеет компактный размер.
3. Аквафор Викинг. Производительность системы — 25 л/мин. Функция очистки от свободного хлора. Ресурс очищающего модуля рассчитан на 100 000 литров. Размеры устройства — 18×59.5×18 см. С отзывами ознакомиться можно здесь. Цена — от 9000 руб.

Виды и устройство фильтров грубой очистки воды

Сетка, задерживающая примеси, изготавливается из стали, латуни ли бронзы. Этот элемент отличается высокой прочностью, поэтому не подвержен повреждению даже при сильных перепадах давления. При этом сетка может различаться размерами ячеек: чем они меньше, тем больше загрязнений она будет улавливать, но при этом выше риск засорения самого прибора.

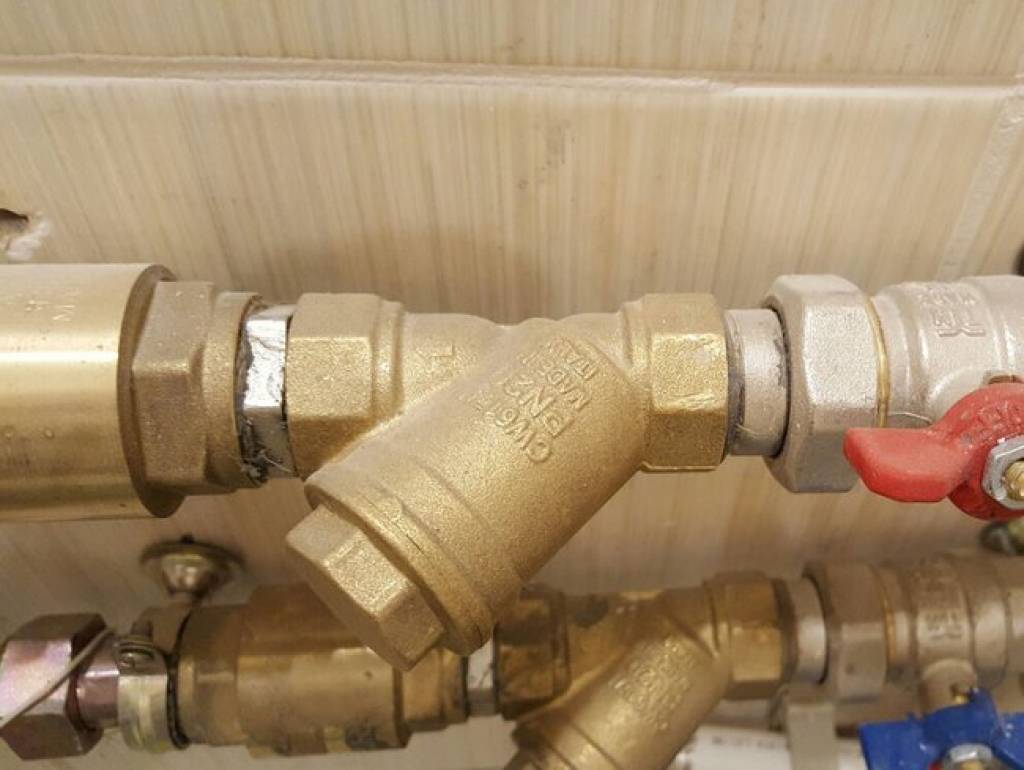

Косой фильтр для очистки воды от нерастворимых примесей монтируется под углом к потоку воды. Это немного снижает его эффективность, но делает более удобными в плане монтажа.

Сетчатый

Сетчатые очистительные устройства отличаются простой конструкцией. Они являются наиболее распространенными и достаточно эффективными. Такие приспособление способны задерживать относительно крупные нерастворимые частицы, присутствующие в воде.

Они предназначены для установки в точках входа труб горячего и холодного водоснабжения в квартире. Их монтаж рекомендован в местах подключения водонагревательной техники. Кроме того, есть специальные сетки-фильтры, которые крепятся на кран. Их удобно использовать на даче, т.к. процесс их монтажа крайне прост и не требует вызова специалиста.

Размер ячейки сетчатого фильтра может составлять от 20 до 500 мкм. Данный параметр влияет на очистительную способность фильтра. В отдельную группу выделяются грязевики. Они могут очищаться только вручную. Кроме того, сейчас разработаны сетчатые фильтры, способные самоочищаться и отводить загрязнители. Некоторые модели также оснащаются регуляторами давления. Они способствуют поддержанию постоянного давления в водопроводе.

Дисковые

Внутри таких устройств содержатся диски особой конструкции, изготовленные из пластика высокой прочности. На дисках присутствуют канавки специальной глубины.

Такой элемент может улавливать частицы, размер которых составляет 5-250 мкм. Производители подкрашивают пластик дисков в разные цвета в зависимости от размеров ячеек и тонкости фильтрации. Данные устройства можно подключать к трубам как холодного, так и горячего водоснабжения. Они отличаются прочностью и высокой производительностью.

Картриджные

Такие фильтры монтируются под раковинами. Они задерживают частицы, размеры которых составляют 0,5-30 мкм.

Эти аппараты подразделяются по мощности в зависимости от характеристик напора воды. В таких устройствах загрязнители задерживаются в отстойнике за счет прохождения через специальный гранулированный наполнитель. Периодически картриджи нужно менять.

Напорные

Фибос-1 обладает производительностью 1 куб. м/ч. Напорные устройства имеют встроенный регулятор давления.

В них очистка происходит под давлением, поэтому задерживаются загрязнители почти любой фракции. Это позволяет добиться высокой степени фильтрации. Такие аппараты различаются мощностью.

Как установить фильтр грубого очищения

Монтаж устройства производится до счетчика – инструкция по шагам. Прямой вариант располагается только на участках горизонтального прохождения труб, а косой можно установить вертикально. На корпусе аппарата есть отметки, позволяющие быстро определить правильное направление устройства. Указанные стрелки должны совпадать с направлением течения воды.

Как правильно ставить фильтр грубой очистки воды

Перед монтажом нужно отключить подачу воды. После этого выполняется врезка фильтра и его фиксации имеющимися в комплекте креплениями.

Что нужно учесть перед монтажом

Для исключения проблем с эксплуатацией водопровода необходимо правильно поставить фильтр грубой очистки. Следует обеспечить достаточное пространство вокруг устройства, чтобы его обслуживание не вызывало неудобств. Для разборки многих приборов используются слесарные инструменты. Воду из них дренируют в подставленные емкости. Самопромывающиеся конструкции слишком объемны.

Габариты косого фильтра должны соответствовать сечению трубопровода, на который он будет установлен. Параметры рабочего давления и условного прохода устройства нанесены на его корпус.

Для подключения необходимы:

• уплотнительная лента, лен или ФУМ;
• набор сантехнических ключей.

Чаще всего устройство устанавливается на горизонтальном участке водопровода, но иногда его ставят вертикально (если поток воды направлен сверху вниз), однако отфильтровывание твердых частиц и примесей должно производиться сразу после вводной запорной арматуры. Сливная пробка грязевика должна всегда находиться снизу, ближе к выходному патрубку. Правильно сориентировать прибор поможет нанесенная на его корпус стрелка, показывающая направление потока.

Монтаж первичного фильтра воды по шагам

• резьбу трубки после входного вентиля обматывают уплотнительной лентой;
• от руки накручивают фильтр;
• затягивают разводным ключом;
• сразу за фильтром ставят водяной счетчик;
• проверяют герметичность резьбовых соединений, кратковременно подав воду в водопровод.

Монтаж латунных приборов следует проводить с осторожностью, т. к. излишние усилия могут привести к порче резьбы или появлению на корпусах устройств трещин

Сегодня косые фильтры стали изготавливать и в полипропиленовых корпусах. Они предназначены для установки на ПП-трубопроводах холодной и горячей воды. Для их монтажа используют сварочный аппарат для полипропиленовых труб. ПП-фильтры не подлежат замене, поэтому трубопроводы из полипропилена рекомендуется оснащать латунными предфильтрами, соединяя их с остальной системой переходниками

излишние усилия могут привести к порче резьбы или появлению на корпусах устройств трещин. Сегодня косые фильтры стали изготавливать и в полипропиленовых корпусах. Они предназначены для установки на ПП-трубопроводах холодной и горячей воды. Для их монтажа используют сварочный аппарат для полипропиленовых труб. ПП-фильтры не подлежат замене, поэтому трубопроводы из полипропилена рекомендуется оснащать латунными предфильтрами, соединяя их с остальной системой переходниками.

Установка прямого фильтра почти не отличается от монтажа косого, но допускается только на горизонтальных участках водопровода. Грязевик прибора должен находиться снизу. При замене устройства после демонтажа старого необходимо очистить резьбу от намотанного раньше уплотнения.

Прибор следует накручивать только на новую ленту. Для подключения габаритных фильтров следует применять сгоны и гибкие трубки с гайками. С их помощью можно собирать трубопровод с уже закрепленным на стене фильтром.

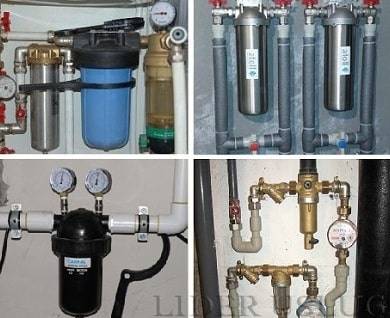

Особенности установки разных видов фильтрующих систем

В процессе установки фильтрующей системы грубой очистки, как правило, необходимо выполнить следующие действия:

1. Определить оптимальное место установки фильтра. В идеале он должен располагаться на горизонтальной плоскости. Следует обеспечить быстрый и удобный доступ к системе. Благодаря этому можно будет своевременно произвести обслуживание, ремонт или замены.
2. Подготовить участок трубопровода для монтажа. Нужно подготовить участок нужной длины и сечения под выбранный фильтр.
3. Установить крепежные элементы и сам фильтр.
4. Проверить правильность и герметичность подключения, после чего запустить систему. Запуск водоснабжения допустим только при полной герметичности системы.
