Особенности монтажа
Монтаж вентилируемых фасадов следует производить в точном соответствии с технологиями. В противном случае, все допущенные нарушения скажутся самым негативным образом уже через 1-2 сезона.
Монтируется конструкция в несколько этапов, основные из которых:
- Установка каркаса.
- Настил утеплителя и пароизоляции на стены.
- Крепление керамогранита на каркас.
Установка каркаса
Разметку стены производят исходя из того, какого размера плитка будет использоваться для облицовки. Обычно начинают нанесение меток от одного из углов фасада. Каркасные стойки должны располагаться так, чтобы каждый вертикальный ряд облицовочных плит стыковался с соседним рядом ровно по середине. К примеру, если выбрана плитка размером 60 на 60 см, то расстояние по центрам между вертикальными каркасными стойками также должно равняться 60 см.
Стойки крепятся к стене дома при помощи специальных кронштейнов и дюбелей, или анкерных болтов.
Монтаж утеплителя
В качестве теплоизоляционного материала обычно используют минеральные плиты высокой плотности, либо экструдированный пенополистирол
Последний вариант более пожароопасен, в отличие от минваты, что особенно важно, поскольку при случайном возгорании утеплителя под гранитной облицовкой, потушить его будет весьма проблематично. К стене утеплитель прикрепляется при помощи пластиковых грибообразных дюбелей
Поверх утеплителя крепится слой паро- ветроизоляционной плёнки, особенность которой состоит в односторонней пропускной способности для влаги
Сквозь пленку свободно выходит пар из внутренних помещений здания, но сырость от осадков и из уличного воздуха попасть в дом уже не может, тем самым создается дополнительный слой защиты стен здания от внешней влаги и повышается срок службы строения
Поверх утеплителя крепится слой паро- ветроизоляционной плёнки, особенность которой состоит в односторонней пропускной способности для влаги. Сквозь пленку свободно выходит пар из внутренних помещений здания, но сырость от осадков и из уличного воздуха попасть в дом уже не может, тем самым создается дополнительный слой защиты стен здания от внешней влаги и повышается срок службы строения.
Защита фасада от проникновения влаги и ветра:
Крепление керамогранита на каркас
К каркасным стойкам облицовочные плитки прикрепляются при помощи специальных крепежных приспособлений – кляммеров, или как их еще называют монтажники, «крабов». Они работают по принципу обычных скоб-зажимов. Располагаются в местах стыковки углов четырех соседних плиток, причем каждая их них входит в свой зажим.
Места установки кляммеров размечаются на каркасе в соответствии с габаритными размерами керамогранитных плит. После монтажа между соседними плитками остается небольшой зазор в 0,5 см, необходимый для вентилирования внутреннего пространства фасада.

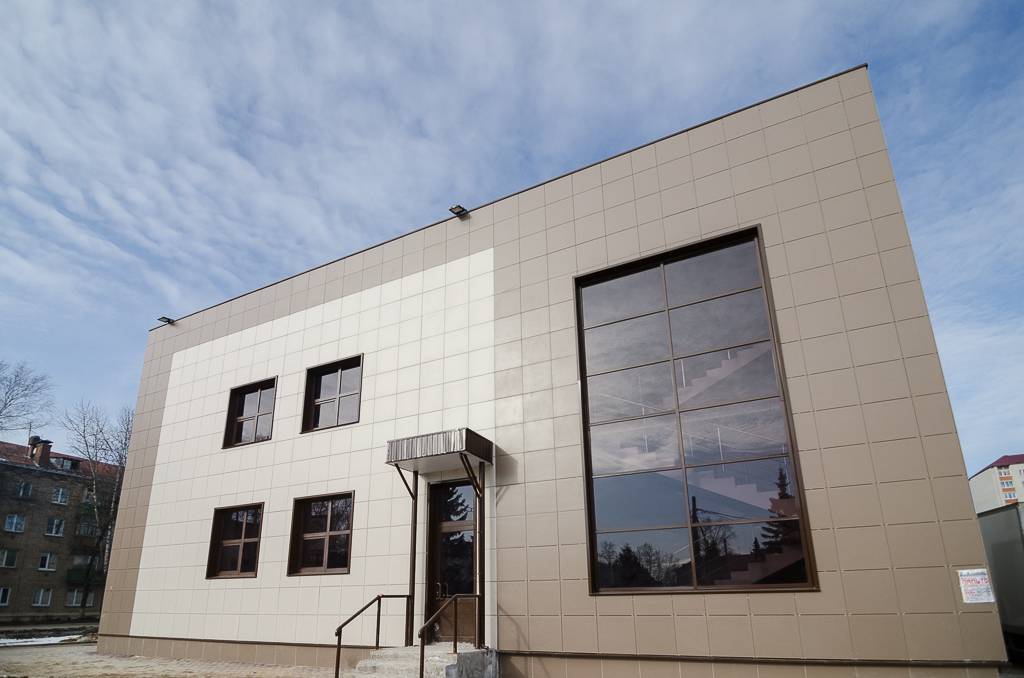

Отделка фасада керамогранитом
Керамогранитные фасады структурно складываются из нескольких компонентов:
- Каркас. Он устанавливается на наружную стену. Каркас понадобится для крепления керамогранита. Структурно складывается из системы направляющих профилей и вспомогательных элементов, установка выполняется на несущую стену при помощи дюбель-гвоздей. Делается из нержавеющей стали или алюминия. Существует в двух видах – горизонтальном и вертикальном. Специальная система кронштейнов устанавливается посредством крепления. Благодаря специфической конструкции кронштейнов можно регулировать размер зазора.
- Утеплительный и гидроизоляционный слой. Обычно для утепления стен снаружи применяются следующие средства: пенополистирол, минвата или полиуретановая пена. Желательно ознакомиться с особенностями каждого типа утеплителя, которые даны на упаковке. Для каждого из типов строительных материалов подходит конкретный утеплитель.
- Непосредственно облицовка. Керамогранит должен обладать устойчивостью, не утрачивать яркости, не поддаваться воздействию агрессивных веществ.
- Дополнительные узлы и элементы. К дополнительным узлам и компонентам относят разнообразные изделия и доборные элементы. Это могут быть различные резиновые прокладки, вставки, играющие роль декора. Все узлы и элементы выполняются из различных материалов: алюминий, полимерные вещества, полиуретан.
Клинкер без затирки
Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)
Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.
Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.
Предлагаем детально рассмотреть таблицу цен:
Калькулятор стоимости фасада из клинкерной плитки:
| № П/П | Наименование | Ед. изм. | Количество на 1 кв.м. | Стоимость единицы руб. | Стоимость 1 кв.м руб. |
| Несущая система с полимерным покрытием в перекрытия | |||||
| 1 | КН1ЦП-200 Кронштейн +полимер | шт | 2,2 | 58,00 руб. | 127,60 ₽ |
| 3 | Т4 45 Паронит | шт | 2,2 | 3,91 руб. | 8,60 ₽ |
| 4 | ПВ1ЦП-3000 Профиль вертикальный Т-образный 80 Д-3000 | шт. | 0,10 | 450,00 руб. | 45,00 ₽ |
| 5 | ПУ3ЦП-3000 Профиль угловой Г-образный Д-3000 | шт. | 0,03 | 280,00 руб. | 8,40 ₽ |
| 4 | ПВ5.1 кЦП-3300 Профиль вертик межэтажный С-образный (для керамогранита) 9х60х70х60х9 Д-3300+полимер | шт. | 0,58 | 775,50 руб. | 449,79 ₽ |
| 4 | ПС кЦП Профиль стыковочный (для клинкера) 9х27х66х27х9 L=300+полимер | шт. | 1,2 | 87,00 руб. | 104,40 ₽ |
| 6 | ПРК Полка рядная под клинкер, Д=1200 мм, t=1,2mm, нерж. сталь | п.м. | 3,16 | 237,93 руб. | 751,86 ₽ |
| 7 | ПСК Полка стартовая под камень, Д=1200 мм, t=1,2mm, нерж. сталь | п.м. | 0,28 | 222,48 руб. | 62,29 ₽ |
| 8 | ПФК Полка финишная под камень, Д=1200 мм, t=1,2mm, нерж. сталь | п.м. | 0,28 | 166,95 руб. | 46,75 ₽ |
| Расчёт подсистемы клинкера (м2) | Итого стоимость подсистемы | 1 654,69 руб. |
Преимущества и недостатки
По функциональности керамогранитную облицовку можно сравнить с одеждой. Так или иначе мы разделяем одежду на дорогую и дешевую, вычурную и скромную, яркую и блеклую и так далее. В данном отношении керамогранит будет лучшей «одеждой» для здания в плане защиты от внешней среды, красоты и качества. По сути, он является защищающей оболочкой.
Высокая цена материалов с лихвой окупается надежностью и долговечностью
К плюсам стоит отнести следующие качества керамогранита:
- защищает внешние стены здания от разрушения. Это происходит вследствие того, что керамогранит – очень прочный материал, который не подвергается влиянию влаги, перепадам температуры, а также воздействию химических веществ;
- снижает стоимость расходных материалов. Хотя цены на облицовку из керамогранита относительно высоки, все же стоит учитывать, что в дальнейшем не придется платить за ремонтные работы. Таким образом, цель оправдывает средства;
- легко изменяемый внешний вид здания. Благодаря разнообразию форм, цветов, размеров и текстур можно изменять внешний фасад так, как необходимо собственнику;
- создает благоприятные условия внутри помещения. Так как облицовка из керамогранита является дополнительным защитным слоем, то внутри помещения также микроклимат улучшается.
Большой вес керамогранитных плит усложняет монтаж и требует прочного каркаса
Кроме того, фасад, выполненный из керамогранитных плит, достаточно долговечен, устойчив к пожару, а также обладает грязеотталкивающими свойствами. Обобщая все вышеперечисленные свойства, можно отметить, что керамогранит – один из наиболее достойных вариантов среди всех отделочных материалов.
Минусы
Несмотря на множество плюсов, у этой облицовки есть два основных минуса:
- большой вес плит. Это зачастую осложняет транспортировку и монтажные работы;
- большая стоимость материала. Затраты на плиты действительно большие, так как материал дорогой.
В случае необходимости ремонта потребуется демонтаж только поврежденных элементов
Но, проанализировав все положительные и отрицательные моменты, все же нельзя не оценить преимущество керамогранита перед остальными облицовочными материалами.
Для монтажа плит клеевым способом нужен специальный высокоустойчивый клей
Теплоизоляция
Установка дополнительного слоя изоляции способствует сохранению в здании тепла и защите от внешних шумов. В качестве прокладки используют пенополистирол или пенопласт и влагостойкую мембрану.
Как происходит монтаж утеплителя?
- Перед установкой в плите теплоизоляции делают вертикальные прорези под дюбеля кронштейнов. Далее плиту навешивают снизу вверх.
- Снаружи внахлест (не менее 10 см) раскатывают мембрану и временно закрепляют.
- Дрелью высверливают отверстия в стене через слои утеплителя и закрепляют тарельчатыми дюбелями. Для одной плиты необходимо 5 креплений, расположенных не ближе 5 см от краев.
- Плиты навешивают в шахматном порядке так, чтобы между ними не было зазоров более чем на 2 мм.
- Если необходимо подрезать плиту, используют специальный нож. Ломать не стоит из-за особенностей структуры пенопласта и полистирола.
- Установка уплотнителя должна проходить параллельно с креплением декоративных керамогранитных плит, чтобы порывом ветра легкий изоляционный материал не сорвало со стены.
Если планируется установить 2 слоя утеплителя, первый крепится по правилам с помощью 3 тарельчатых дюбелей, второй — 5 по инструкции монтажа вентилируемого фасада из керамогранита. Слои кладутся так, чтобы швы первого были закрыты цельным листом второго.
Комплект вентфасада состоит из металлического каркаса, утеплителя и декоративных плит. Монтаж осуществляется таким образом, чтобы в свободных зазорах между стеной и изоляцией, изоляцией и облицовкой циркулировал воздух.
Правильно смонтированный вентфасад прослужит не один десяток лет без необходимости ремонта.
Монтаж
Установка кронштейнов
Монтаж фасадной системы начинается с разметки. На несущей стене нужно определить места под установку кронштейнов. Они должны быть расположены с шагом, равным размеру керамогранита. Удобнее всего делать разметку с помощью ротационного лазерного нивелира.
Кронштейны крепятся на стене с помощью анкеров в предварительно пробуренные отверстия. Бур должен быть откалиброван, чтобы получить точные по глубине и диаметру отверстия для анкеров.
Теплоизоляция
Стены «окутываются» в слой теплоизоляции: минеральной ваты или экструдированного пенополистирола. Утеплитель должен быть закреплён плотно к стене и без зазоров. Минеральную мату нужно подрезать точно по месту, чтобы не создавалось бугров по краям.
Недопустимо уменьшение толщины утеплителя или крепление с зазорами

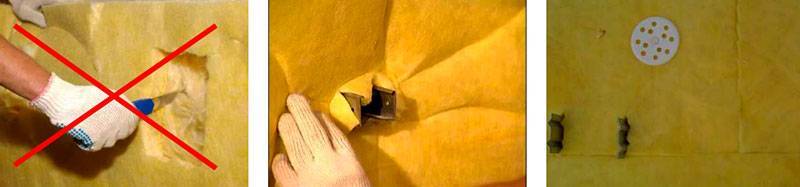

Каждый лист утеплителя должен быть закреплён минимум на 5 зонтиков (4 по краям и 1 в центре). В высоких зданиях количество точек крепления увеличивается.
Листы надеваются прямо на кронштейны, для этого делается небольшой прямой или крестообразный надрез, но ни в коем случае не большие прямоугольные вырезы
Для крепления к стене используются дюбели-зонтики. Есть 2 способа их установки: традиционный с бурением и забиванием дюбелей, а также современный способ монтажа при помощи порохового инструмента. Современный способ по скорости в 2 раза быстрее, но подходит только для профессиональных монтажников и позволяет делать установку только на высокопрочные стены.
При использовании минеральной ваты, её нужно закрывать пароизоляционной мембраной для защиты от влаги и выветривания. Она крепится внахлёст 10—15 см
Недопустимо утеплять угол путём перегиба на нём утеплителя, либо фиксировать его с помощью проволоки
Монтаж
Установка кронштейнов
Монтаж фасадной системы начинается с разметки. На несущей стене нужно определить места под установку кронштейнов. Они должны быть расположены с шагом, равным размеру керамогранита. Удобнее всего делать разметку с помощью ротационного лазерного нивелира.
Кронштейны крепятся на стене с помощью анкеров в предварительно пробуренные отверстия. Бур должен быть откалиброван, чтобы получить точные по глубине и диаметру отверстия для анкеров.
Теплоизоляция
Стены «окутываются» в слой теплоизоляции: минеральной ваты или экструдированного пенополистирола. Утеплитель должен быть закреплён плотно к стене и без зазоров. Минеральную мату нужно подрезать точно по месту, чтобы не создавалось бугров по краям.
Недопустимо уменьшение толщины утеплителя или крепление с зазорами
Каждый лист утеплителя должен быть закреплён минимум на 5 зонтиков (4 по краям и 1 в центре). В высоких зданиях количество точек крепления увеличивается.
Листы надеваются прямо на кронштейны, для этого делается небольшой прямой или крестообразный надрез, но ни в коем случае не большие прямоугольные вырезы
Для крепления к стене используются дюбели-зонтики. Есть 2 способа их установки: традиционный с бурением и забиванием дюбелей, а также современный способ монтажа при помощи порохового инструмента. Современный способ по скорости в 2 раза быстрее, но подходит только для профессиональных монтажников и позволяет делать установку только на высокопрочные стены.
При использовании минеральной ваты, её нужно закрывать пароизоляционной мембраной для защиты от влаги и выветривания. Она крепится внахлёст 10—15 см
Недопустимо утеплять угол путём перегиба на нём утеплителя, либо фиксировать его с помощью проволоки
Самостоятельное изготовление фасадной плитки и креплений
Может ли быть изготовлена декоративная фасадная плитка своими руками и крепления под нее? Конечно, да. В предыдущих материалах на сайте уже рассказывалось о том, как можно изготовить искусственный камень своими руками. Технология же производства фасадной плитки самостоятельно будет примерно такой же.
Технология производства плитки для наружных работ будет раскрыта в следующих материалах на сайте, а вот как будет монтироваться самодельная фасадная плитка с металлическими креплениями, можно ознакомиться прямо сейчас.
На схеме представлена фасадная плитка с металлическими креплениями, скомпонованная с утеплителем, и закрепленная на наружной стене дома — таким будет общий «пирог» стены:
Как видите, используются именно кляммеры, а можно использовать их самодельное подобие, но только не саморезы. Почему? Потому что такая фасадная плитка на саморезах не сможет нормально держаться на стене, будь даже саморезы с широкими шляпками. Не выдержит сам материал облицовочных панелей.
Технология обустройства вентилируемых фасадов позволяет реализовать защиту фасада здания и его утепление, предотвращая при этом разрушения несущей стены вследствие воздействия влаги и перепада температур. Ключевой особенностью вентфасада является наличие воздушного зазора.

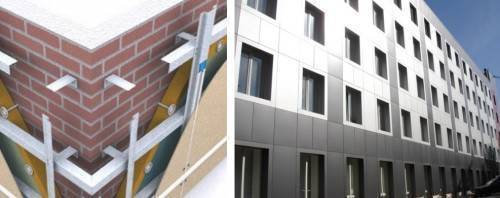

Конструктивно устройство вентфасада можно представить в виде пирога, состоящего из трех слоев: несущая система профилей (каркас), теплоизоляционный материал и защитный экран (облицовочный материал).

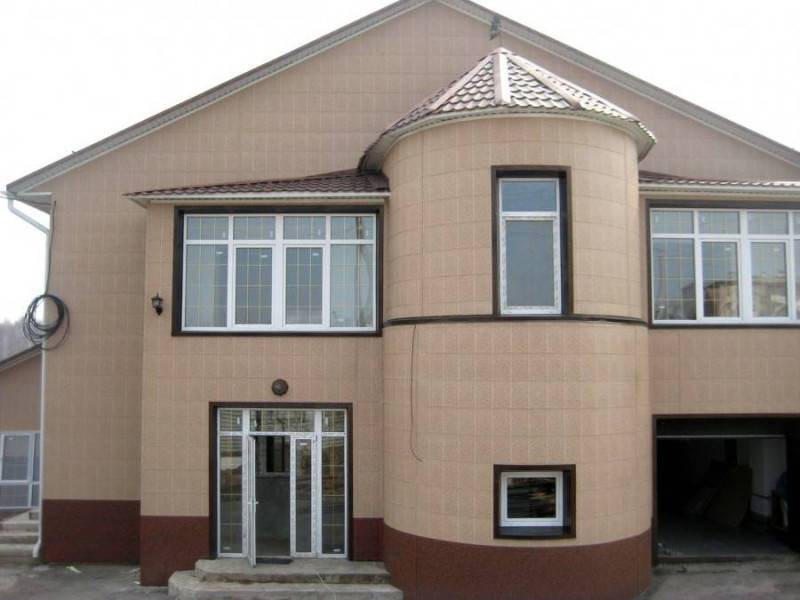

Вентилируемый фасад из керамогранита — облицовка цоколя частного дома

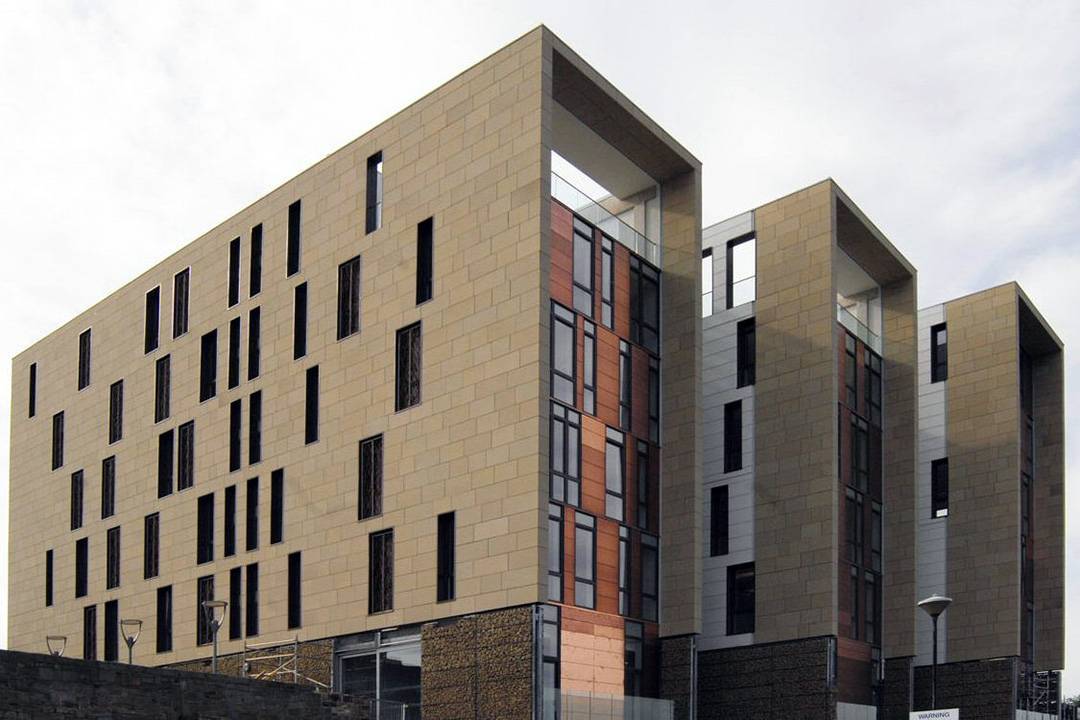

Система вентилированного фасада позволяет использовать разнообразные облицовочные материалы от винилового сайдинга до металлических кассет. Одним из современных материалов, который часто можно встретить на фасадах зданий, является керамический гранит (керамогранит).
Отличия от других видов фасадной плитки
У керамогранитной облицовки два основных конкурента – натуральный камень и керамическая плитка (обычная, клинкерная, терракотовая). Сравнивая изделие с природным аналогом, первое, что хочется отметить – это более выгодная цена искусственного материала.
Как уже было сказано, стоит керамогранит гораздо меньше натурального камня, а по свойствам практически ему не уступает. Более того, по прочности искусственный материал превосходит природный аналог.
Еще один момент – внешний вид изделий.
Керамогранит соперничает с такими видами как:
- керамическую;
- клинкерную;
- цокольную;
- под камень;
- под кирпич;
- цокольную.
ВАЖНО!
Натуральный камень формируется в природе, поэтому блоки могут иметь различные оттенки и разное количество прожилок. Текстура же и цвет керамогранита контролируются на производстве, что позволяет получать более идентичные образцы.
При сравнении керамогранитной плитки с керамикой о превосходстве первой в плане прочности нечего и говорить – оно бесспорно. Существенная разница между аналогами и в уровне водопоглощения: в первом случае этот показатель составляет до 0,5%, во втором – до 10%.
Отсюда вывод – керамогранит куда лучше подходит для облицовки фасада, чем керамика. Правда, есть у последней и заметное преимущество – в силу более высокой пористости весит она меньше керамического гранита.
Подсистема
Монтаж конструкции начинают с установки кронштейнов. Это самая нагруженная часть системы, и от прочности его посадки зависит устойчивость всей конструкции. Он состоит из неподвижной части, крепящейся к стене через прокладку, и подвижной, куда монтируется вертикальный профиль. Скрепляются части болтовым соединением через продолговатое отверстие в подвижной части, служащее для регулировки длины.
Второй вид кронштейна – угловой подвижный, он собирается аналогично простому и крепится на наружные углы. Выбор длины данных деталей зависит от неровности стены и толщины слоя утепления. Если длина кронштейна более 1100 мм, используют усиливающую шайбу, устанавливаемую под анкер. Под сам кронштейн обязательно подкладывается терморазрывная пластина.
Почти всегда стены здания неровные. Но монтаж панелей требует выровненной плоскости, для этого:
- Прибивается два кронштейна по верхним углам здания и бросаются отвесы.
- Натягивается шнур между кронштейнами для проверки кривизны стены, относительно данного показателя происходит ее промер.
- Кронштейны выравнивают относительно нити отвеса вертикально и по длине вылета с одновременным креплением их к стене. Так получается ровная вертикаль на одной стороне стены. Эта же операция повторяется на другой стороне.
- В полученной плоскости монтируются остальные крепления. Первый ряд крепится выше уровня земли на 50-60 см., чтобы на этом месте разместился подцоколь, который утапливается на глубину до 2,5 см.
- Расстояние между кронштейнами в горизонтальном и вертикальном направлении заложено проектом, и зависит от типа системы.
- Для нижнего подцоколя дополнительно устанавливаются кронштейны в горизонтальном положении.
Преимущества и выбор
Раньше дома обшивались деревом, их штукатурили и обкладывали кирпичом, натуральным камнем. Последние технологии производства дают возможность потребителю выбрать любую фасадную плитку, различающуюся по цвету и фактуре, исходя из своих нужд.
Современная фасадная плитка представляет собой качественный материал для отделки, отличающийся высокими эксплуатационными характеристиками и декоративными качествами. Все больше людей предпочитают выполнять дизайн фасада с использованием именно этого отделочного материала.
Фасадная плитка имеет ряд преимуществ. Одним из важнейших является тот факт, что облицовку легко выполнить самостоятельно. Кроме того:
- отделка этой плиткой улучшит теплоизоляцию и немного выровняет стены;
- может использоваться не только для фасада, но и для отделки стен внутри помещения, каминов, проемов дверей;
- материал прочен, не поглощает влагу, не подвержен износу, устойчив к воздействию химических веществ;
- легко комбинируется в другими видами отделочных материалов;
- большой ассортимент позволяет подобрать любой оттенок, размер и необходимую фактуру.
При выборе учитывайте, что гладкая плитка создаст впечатление сплошной, зеркальной поверхности, она проста в уходе. Рифленая фактура имеет лучшее сцепление со стеной, но ее сложнее чистить. Соотносите срок службы материала с его стоимостью.
Фото фасадной плитки помогут ознакомиться подробнее с различными видами этого практичного и прочного материала.
Технология монтажа вентилируемого фасада из керамогранита
Организация предварительных работ
Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.
При организации работ по монтажу вентилируемого фасада из керамогранита следует:
- указать границы опасной зоны – 3 метра от стен здания;
- на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
- в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.
Этапы монтажа вентилируемых фасадов
Можно выделить следующие этапы монтажных работ:
- Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
- Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
- Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
- с помощью перфоратора сверлятся отверстия в стенах;
- в них укладываются паронитовые прокладки;
- производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).
Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита
Фиксация крепления осуществляется с помощью шайбы из алюминия
Шляпку анкера во избежание коррозии окрашивают краской
Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.
- После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
- Далее необходимо установить вертикальные направляющие профили:
- в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
- согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.
- Монтаж облицовки вентилируемого фасада осуществляется следующим образом:
установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;
монтирование облицовочной керамогранитной плитки.
Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:
- монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
- бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.
Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.
Технология монтажа вентилируемого фасада из керамогранита
Организация предварительных работ
Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.
При организации работ по монтажу вентилируемого фасада из керамогранита следует:
- указать границы опасной зоны – 3 метра от стен здания;
- на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
- в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.
Этапы монтажа вентилируемых фасадов
Можно выделить следующие этапы монтажных работ:
- Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
- Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
- Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
- с помощью перфоратора сверлятся отверстия в стенах;
- в них укладываются паронитовые прокладки;
- производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).
Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита
Фиксация крепления осуществляется с помощью шайбы из алюминия
Шляпку анкера во избежание коррозии окрашивают краской
Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.
- После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
- Далее необходимо установить вертикальные направляющие профили:
- в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
- согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.
- Монтаж облицовки вентилируемого фасада осуществляется следующим образом:
установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;
монтирование облицовочной керамогранитной плитки.
Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:
- монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
- бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.
Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.
