Естественная вентиляция домов и квартир своими руками: схемы, устройство, расчет

Составляющие системы естественной вентиляции

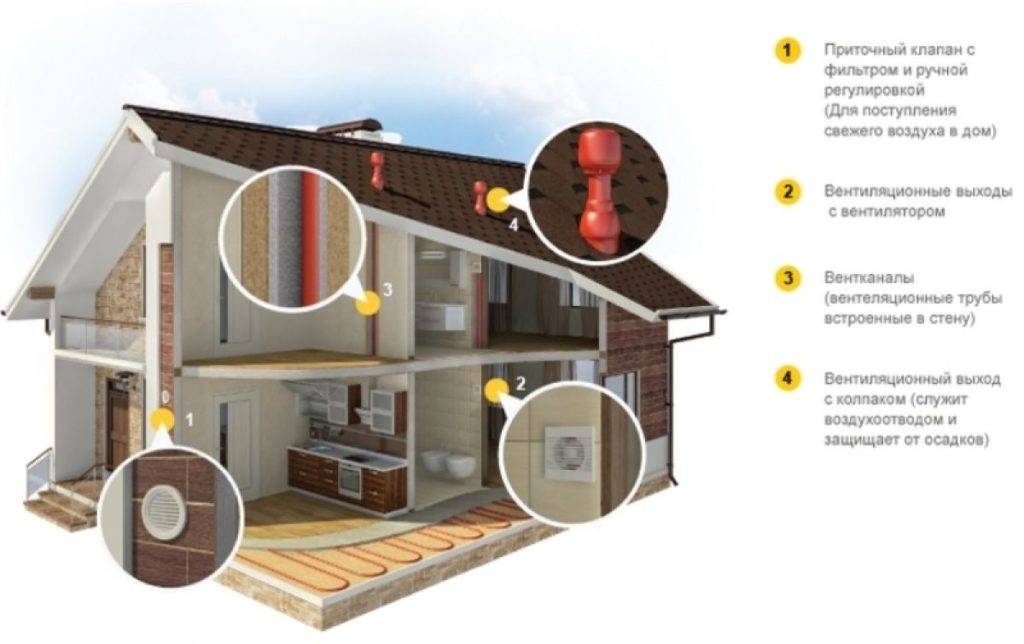

Элементы естественной вентиляции

Смонтировать естественную вытяжную вентиляцию несложно. Ее можно сделать самостоятельно во время строительства дома или капитального ремонта. Расчет количества вентиляционных каналов сделает проектная организация. Построить по готовым чертежам можно самостоятельно при наличии простых инструментов.

Детали для системы естественной вентиляции стандартные. При желании все данные можно подобрать в справочной таблице и самостоятельно создать эскиз самотечного проветривания. Перечень деталей включает:

• приточный стеновой клапан;
• выходные решетки;
• вентиляционные каналы-воздуховоды из гофрированной круглой или пластиковой прямоугольной трубы;
• фитинги и соединения;
• переточные клапаны.

Дымоходы от печей и каминов используют в качестве вытяжки для естественной вентиляции. К ним подводят вытяжные каналы, внизу ставят решетки, чтобы посторонние предметы не попали внутрь.

Клапанов парное количество, они регулируют мощность потока, и на каждый выводной должен быть входной, чтобы не образовывались участки с низким давлением внутри комнаты.

Для исключения обратного движения воздуха ставятся в воздуховоды переточные клапаны. Они допускают движение только в одну сторону и перекрывают обратные потоки воздуха.

Воздуховоды проще делать из белой гофрированной трубы. Ее можно согнуть под нужным углом без фитингов и переходов. Монтаж ее под потолком до вентиляционной шахты простой, надо только выдержать уклон 2-4⁰, поднимая конструкцию по направлению к выходу.

Приточный клапан в стене устанавливается в случае строительства дома из недышащих материалов. Они хорошо сохраняют тепло, но герметичны.

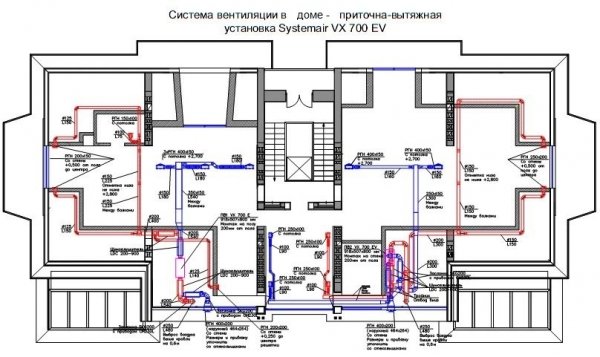

Приточно-вытяжная вентиляция в частном доме. Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:

• Естественная;
• Приточная, или как её ещё называют, механическая;
• Приточно-вытяжная установка с рекуперацией тепла.

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

Один из вариантов – установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Посмотрите пдробное

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов – применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал – это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

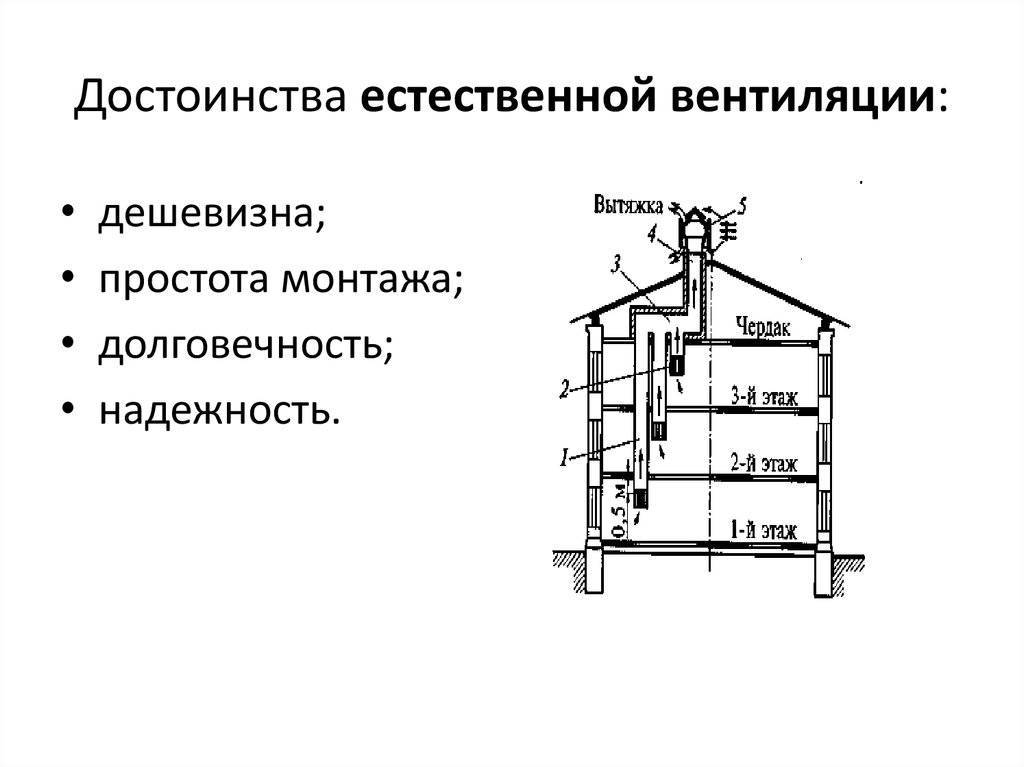

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

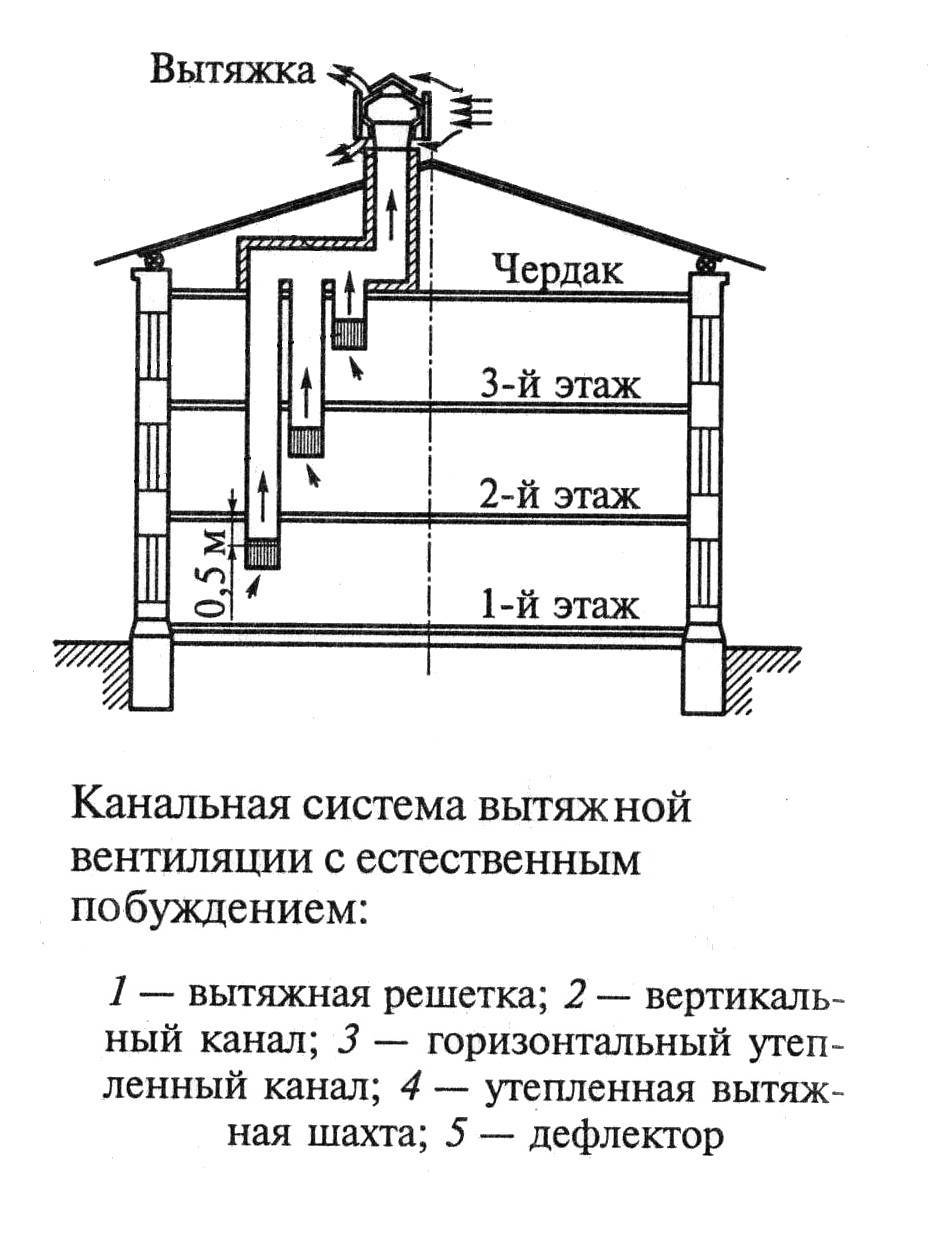

Особенности канальной вытяжки

Обычно спертый воздух выходит из помещения через оборудованные отдушины, специальные вентиляционные шахты либо воздухопроводящие трубы. Часто вентиляционные каналы выходят в чердачное пространство либо соединяются с вентиляционным трактом, установленным в центре строения.

Вентиляционные каналы при обустройстве природной вентиляции в индивидуальном доме применяются в основном для вытяжного вида системы. Природное прохождение струй по воздуховодам обычно невозможно либо малоэффективно. Для работы подобного устройства необходимо установить канальный вентилятор.

Вытяжка естественного вентилирования омывается отработанными струями воздуха, подталкиваемые свежим притоком посредством форточки, приточника металлопластиковых окон либо открытой входной двери. Диаметр воздухопроводящих труб выбирается согласно нормативной технической документации, разработанной для конкретных типов помещений. Информация приводится следующим сборником нормативов.

Помимо жилых, подсобных строений в индивидуальном доме, устройствами вентиляции необходимо обустроить подвальное помещение с оборудованным хранилищем, фундамент при отсутствии такового, чердачное пространство либо предназначенную для жилья мансарду. Обычно приведенные помещения оборудуются продухами, выпускными либо слуховыми окнами.

Причины нарушения работы естественной вентиляции

Бывает, что вентиляция перестает работать из-за деятельных соседей, которые попросту могли сломать вентиляционный канал для расширения жилплощади. В таком случае у всех жильцов, квартиры которых находятся ниже, вентиляция работать перестанет.

Мусор в вентиляционном канале

Часто случается, что в вентиляционную шахту что-либо попадает и попросту не дает воздуху свободно двигаться. Если такое произошло, то Вам необходимо обратиться в соответствующую структуру, самостоятельно лезть в вентиляционный канал запрещено.

Не правильное подключение вытяжных зонтов

Так же распространенной проблемой является подключение кухонных вытяжек (вытяжных зонтов)большой мощности к каналу-спутнику, который для этого не предназначен. И когда такая вытяжка включена, то в общем вентиляционном канале образуется воздушная пробка, которая нарушает работу всей системы.

Сезонность

К сожалению, на работу естественной системы вентиляции так же имеет влияние температурный режим, в холодное время года она работает лучше, а летом, когда на улице температура повышается она работает слабее. К этому еще добавляется несколько отрицательных моментов описанных выше, и работа всей системы сходит на нет.

И конечно же бывают ошибки при строительстве допущенные подрядчиком по тем или иным причинам… Здесь поможет только установка приточно-вытяжного вентиляционного оборудования.

Естественная вентиляция работает круглый год 24 часа в сутки. Поэтому необходим круглосуточный приток воздуха в помещение. Если его не будет, то зимой при закрытых окнах возможно выпадение конденсата, повышение влажности вплоть до образования плесени, чтобы этого избежать установите приточные клапаны, это улучшит вентиляцию в помещении и избавит от лишней влаги.

Для организации хорошего воздухообмена в квартире круглый год. Потребуется установка проветривателя. Благодаря этому устройству Вам не придется открывать окна, а в квартиру всегда будет поступать свежий и чистый воздух.

Как функционирует естественная вентиляция

Принцип действия естественной вентиляции

Нужно определиться с условиями, в которых допускается применение только естественной вентиляции. Вентиляционные системы конструируют по разным схемам, однако можно выделить основные группы.

Первая группа. Установка принудительной вентиляции. Путем механического воздействия потоки воздуха вводятся в помещение и выводятся. Применяются специальные вентиляторы.

Создаются схемы вентиляции:

• приточной;
• вытяжной;
• комбинированной (с участием и вытяжки, и притока воздуха).

Установку таких систем принято поручать профессионалам, так как исполнитель должен обладать техническими навыками, уметь производить расчеты. Эти системы сложные, затратные, однако они позволяют всецело контролировать качество воздуха, что проникает в помещение.

Вторая группа. Создание естественной вентиляции. Воздушные массы циркулируют естественным путем, без искусственной подачи и принудительного вытягивания. Учитываются исключительно законы физики, и воздухопоток контролируют только естественные факторы.

Силы, влияющие на состояние естественной вентиляции

Перепад температуры. У теплого воздуха плотность меньше, чем у холодного. Масса его также меньше, он легче. Теплые потоки стремятся вверх, остается организовать для них выход из помещения. Взамен заходят потоки нового воздуха – менее нагретого.

Перепад давления. Вентиляционные каналы располагаются вертикально. Значение имеет высота поднятия этих конструкций, ведь в каналах создается перепад давления. Этот показатель не столь значительный, но всё же способствует перемещению воздушных масс.

Воздействие ветра. Сквозняки в помещении способствуют лучшей фильтрации воздуха. Однако сильный ветер может перекрывать выход отработанного воздуха из канала и даже гнать воздушный поток в обратную сторону – в помещение. Это при условии, что вентканал сконструирован с недочетами.

А еще многие домовладельцы замечали некие гулы в вентсистеме. Это открытая система, так что она снижает общий уровень звукоизоляции. Источником шума могут стать и двигающийся по дороге транспорт, и гул ветра. То есть звуки проникают и через выходной канал, и через окна.

Важно понимать. Только тогда условия проживания могут считаться комфортными, если удается оптимально сочетать следующие параметры:

• температуру воздуха;
• насыщенность его кислородом;
• относительную влажность;
• уровень шума.

Все эти показатели учитываются при выборе материалов, что способны аккумулировать тепловую энергию. Так что дома возводят:

• из кирпича;
• из шлакоблоков;
• из керамзитобетонных блоков;
• из керамических блоков;
• из газосиликатных блоков.

Чтобы такая схема функционировала нормально, потребуется правильно сконструировать приточные и вытяжные каналы. Тогда воздух станет свободно перемещался между ними.

Необходимо грамотно спланировать расположение вентиляционных каналов поступления и отведения воздуха

Поступление воздуха

Проникновение свежего воздуха в помещение происходит через:

• оконные проёмы;
• двери (если речь идет об особняке);
• заборные вентиляционные клапаны специального предназначения.

В помещении происходит нагревание воздуха за счет теплоотдачи от различных устройств, от горящего огня, от тел живых обитателей. И тогда более плотный воздух, насыщенный углекислым газом, вытесняется новыми потоками. Отработанный воздух выдавливается, а выход он находит в тех помещениях, где установлены вентиляционные отдушины.

Состав системы, пошаговый монтаж

Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:

• вентканал – изготавливается только внутри кирпичных стен;
• короб – из стального листа, полимерных материалов, керамики, бетонных изделий.

Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.

Состав принудительной вентиляции

Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).

Как организовать проветривание?

Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:

открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;

Проветривание окнами и дверьми

приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;

Проветривание форточками

открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.

Проветривание открытыми окнами

Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.

Обеспечение притока

Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.

Конструкция оконного клапана

Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.

В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.

Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:

• патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
• решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
• встраиваемый вентилятор либо рекуператор.

Конструкция стенового клапана приточного

Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.

Расположение приточного стенового клапана

Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.

Естественная и принудительная вентиляция

Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Для естественной вентиляции свойственно отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических вытяжных или приточных вентиляций.

Естественная вентиляция – принципы функционирования и особенности

Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляция достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная система вентиляции не перестанет работать. Она может создать оптимальный микроклимат в доме, но при этом естественная вентиляция не имеет механизма очистки воздуха от загрязнений. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться.

Вариант установки естественной вентиляции в здании подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс. Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.

Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах дома делать отверстия для приточных клапанов.

Особенности искусственной вентиляции

Чтобы установить принудительную вентиляцию, понадобится специальное оборудование. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим и уровень влажности в помещении дома. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха обеспечивают специальными фильтрами для очистки воздушных масс.

Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависима от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.

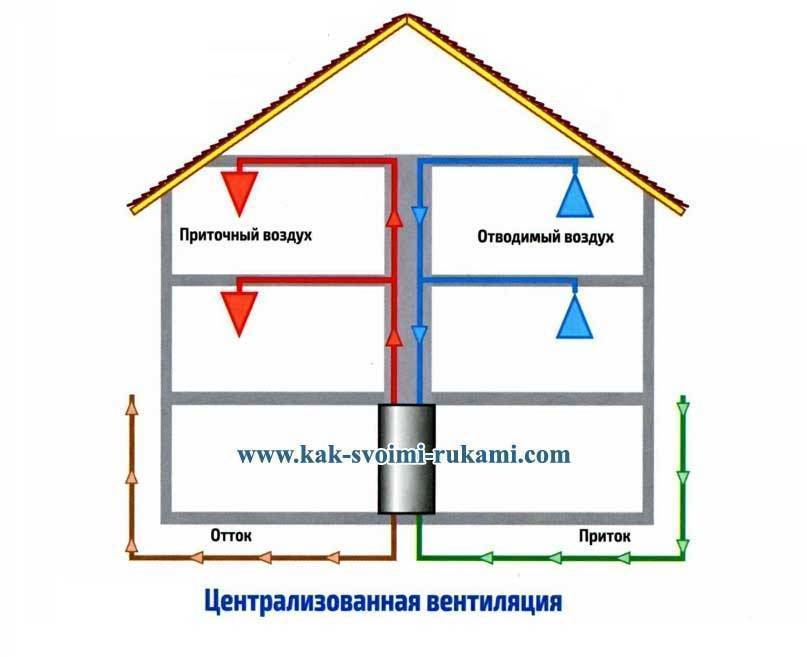

Смешанный тип вентиляции

Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях дома оставляют естественную.

Вычисление воздухообмена

Специалисты используют две основные схемы:

• По укрупненным показателям. В данной методике не предусматриваются вредные выбросы, такие как тепло и вода. Условно назовем его «Способ №1».
• Метод с учётом избытков тепла и влаги. Условное название «Способ №2».

Способ №1

Единица измерения – м3/ч (кубические метры в час). Применяют две упрощенные формулы:

L=K ×V(м3/ч); L=Z ×n (м3/ч), где

K – кратность воздухообмена. Отношение объёма приточки за одни час, к общему воздуху в помещении, крат в час; V – объём помещения, м3; Z – значение удельного обмена воздуха за единицу верчения, n – количество единиц измерения.

Подбор вентрешёток осуществляется по специальной таблице. При подборе также учитывается средняя скорость прохождение потока воздуха по каналу.

Таблица выбора размеров вентиляционных решёток

Способ №2

При расчёте учитывается ассимиляция тепла и влаги. Если в производственном или общественном здании избыток тепла, то используется формула:

где ΣQ – сумма тепловыделений от всех источников, Вт; с – тепловая ёмкость воздуха, 1 кДж/(кг*К); tyx – температура воздуха, направленного на вытяжку,°С; tnp – температура воздуха, направленного на приточку,°С; Температура воздуха, направленного на вытяжку:

где tp.3 – нормативная тем-ра в рабочей зоне,С; ψ- коэффициент увеличение температуры, зависящий от высоты измерения, равный 0,5-1,5 С/м; Н – длина плеча от пола до середины вытяжки, м.

Когда технологический процесс предполагает выделение большого объема влаги, то используется другая формула:

где G – объём влаги, кг/ч; dyx и dnp – содержание воды на один килограмм сухого воздуха приточки и вытяжки.

Существует несколько случаев, более подробно описанных в нормативной документации, когда требуемые воздухообмен определяется по кратности:

L=k×V, где

k – кратность смены воздуха в помещении, раз в час; V – объём помещения, м3.

Расчёт сечения

Площадь поперечного сечения воздуховода измеряется в м2. Её можно посчитать по формуле:

где v – скорость воздушных масс внутри канала, м/с.

Различается для основных воздуховодов 6-12 м/с и боковых придатков не более 8 м/с. Квадратура влияет на пропускную способность канала, нагрузку на него, а также уровень шума и способ монтажа.

Расчёт потерь давления

Стенки воздуховода не гладкие, и внутренняя полость не заполнена вакуумом, поэтому часть энергии воздушных масс при движении теряется на преодоления этих сопротивлений. Величина потери рассчитывается по формуле:

где ג – сопротивление трению, определяется, как:

Формулы, приведенные выше, являются правильными для каналов круглого сечения. Если воздуховод квадратный или прямоугольный, то существует формула приведения к эквиваленту диаметра:

где a,b – размеры сторон канала, м.

Мощность напора и двигателя

Напор воздуха от лопастей H должен полностью компенсировать потери давления P, при этом создавая расчётное динамическое P_д на выходе.

H = P + P_д.

Мощность электрического двигателя вентилятора:

Подбор калорифера

Часто отопление интегрируется в систему вентиляции. Для этого используются калориферы, разные виды рекуператоров, а также метод рециркуляции. Выбор устройства осуществляется по двум параметрам:

• Q_в – предельный расход тепловой энергии, Вт/ч;
• F_k – определение поверхности нагрева для калорифера.

Расчёт гравитационного давления

Применяется только для естественной системы вентилирования. С его помощью определяется её производительность без механического побуждения.

Для чего нужен рекуператор

В периоды, когда температура воздуха близится к нулю, на обогрев воздуха внутри помещения владельцы тратят много ресурсов, и соответственно несут много финансовых потерь. К тому же при естественной вентиляции возникают сквозняки, и только что нагретый воздух уходит сквозь микрощели. Получается, что владельцы домов попросту «отапливают улицу». Для экономии тепловой энергии применяется принцип рекуперации. Входной и выходной потоки встречаются в теплообменнике – рекуператоре. Зимою нагретые воздушные потоки, что выталкиваются на улицу, отдают часть своего тепла обогащенному кислородом холодному воздуху из улицы. Аналогично проходит рекуперация охлаждения летом – теплый приточный воздух с улицы отдает тепло уже отработанному воздуху, понижая тем самым свою температуру. Стоит отметить, конструкция рекуператора разработана так, чтобы свежие и уже отработанные потоки находились в отдельных отсеках и не смешивались – процесс теплообмена осуществляется через стенки устройства. Установки могут быть подвесными, стационарными и прямоточными. Достоинства систем рекуперации:

• отсутсвие сложности в монтаже;
• преобразование энергии подаваемого воздуха в тепло, что позволяет сохранить до 50% тепла в холодный период;
• наличие модулей для очистки приточного воздуха от пыли, мелких частиц, аллергенов.

К недостаткам использования теплообменника можно отнести:

• высокая цена;
• энергозависимость;
• выпадение конденсата на стенках рекуператора из-за разности температур;
• некоторые модели работают достаточно шумно.

Приборы для вентиляции в частном доме могут устанавливаться только в одном конкретном месте, например кухне (местные) или вентилировать все помещение (общие).
