Устройство водосточной системы

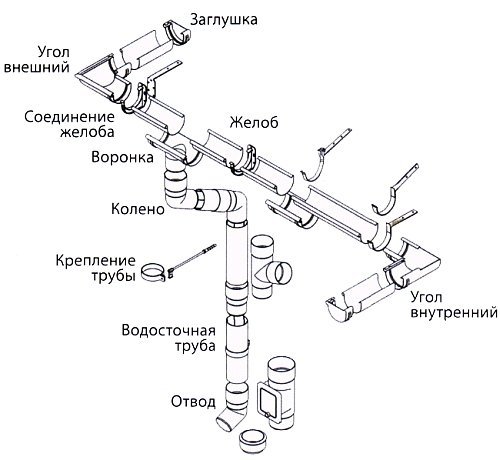

Типичное устройство кровельного водоотвода

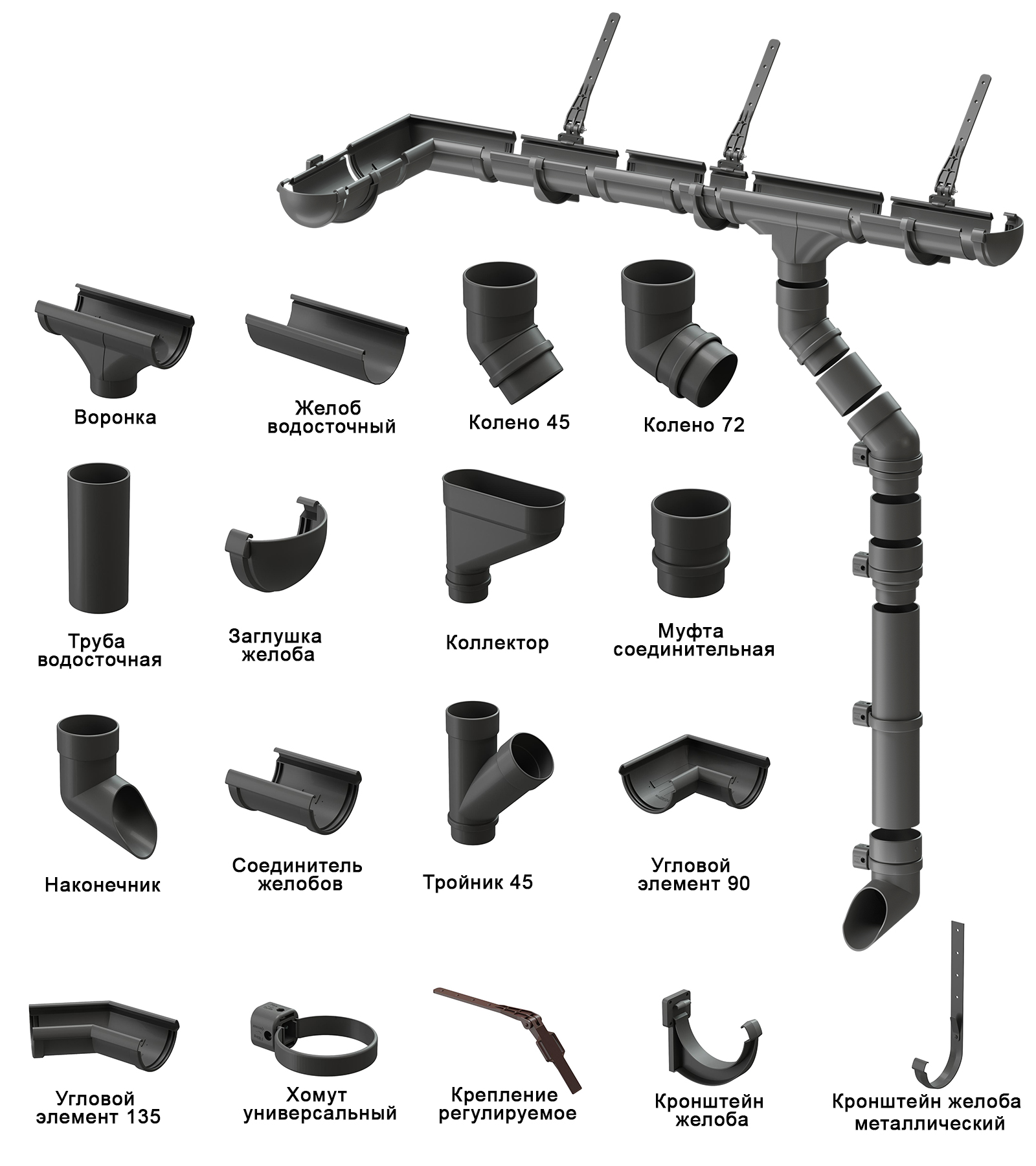

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

• стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
• дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

1. Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
2. Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
3. Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.

Расчет водосточной системы

Правильный расчет водосточной системы исключит проблемы с протеканием крыши и переливом водостока.Расчет комплектующих для монтажа:

1. Метраж желобов равен метражу длины всех скатов крыши, с которых и будет стекать вода.
2. Количество воронок нужно считать с учетом того, что они устанавливаются через каждые 10 м.
3. Диаметр желобов и труб зависит от уклона и площади ската:
4. Высота водосточной трубы — расстояние от свеса кровли до земли. Количество труб должно соответствовать количеству воронок.
5. Угловые соединители рассчитываются исходя из количества углов и поворотов крыши (внутренних и внешних).
6. Количество кронштейнов рассчитывается по длине ската: минимум один кронштейн на метр ската.
7. Для труб кронштейны с хомутами лучше заказывать на каждые 70-100 см трубы.

Теперь вы знаете, как посчитать водосточную систему на крышу, чтобы она выдержала все нагрузки без лишних крепежей и элементов. Правильно подобранная длина конструкции, минимизирует количество отходов.

Конструктивные элементы водосточных систем

Водосточные конструкции включают в себя несколько конструктивных элементов, каждый из которых выполняет свои функции. Непосредственно под скатом крыши монтируются специальные желоба, которые фиксируются на кронштейны. Монтаж водосточной коммуникации выполняется по всему периметру кровли, поэтому во время установки не обойтись без уголков. Уголки встречаются двух типов: внутренние и наружные.

Водосточная система состоит из желобов и сточных труб, которые могут быть разной формы

Стыковка вышеперечисленных конструктивных деталей должна производиться герметично, чтобы обеспечить хороший отвод атмосферных осадков с кровли в канализационную систему. Для обеспечения необходимых герметизационных показателей между отдельными элементами водосточной коммуникации используют резиновые уплотнители. Однако многие хозяева не пользуются резиновыми уплотнителями и монтируют желоба внахлёст. В таком случае специалисты рекомендуют монтировать желоба так, чтобы дистанция между ними не превышала 30 см.

Для отвода сточных вод желоба подвергаются перфорации. После выполнения отверстий, в них вставляются специальные воронки, которые стыкуются с трубами, расположенными в вертикальной плоскости. Такие трубы крепятся непосредственно к стенам дома посредством хомутов. В случае, если свес кровли имеет большие размеры, придётся выполнять водоотводную трубу изогнутой. Для этого существуют специальные конструктивные элементы — колена. Расчёты водостоков для крыши выполняются перед монтажом.

Устройство водостоков, удаляющих воду с крыши, выполняется довольно просто, так как вся система собирается по типу конструктора. Она может иметь любую конфигурация в зависимости от вкуса хозяев дома и особенностей монтажа.

Строение водостока

Он состоит из следующих компонентов:

• желобов;
• водосточных труб;
• воронок;
• дополнительных аксессуаров.

Водосточные желоба классифицируют по форме и материалу изготовления.

По форме желоба различают:

• прямоугольные;
• трапециевидные;
• полукруглые.

По материалу изготовления:

• пластиковые;
• металлические.

Кроме этого они могут иметь очень широкое разнообразие цветовой гаммы, что позволяет подобрать наиболее гармоничный вариант в каждом индивидуальном случае

Во время расчетов обязательно принимают во внимание форму водосточного желоба, поскольку она определяет полезную площадь и соответственно пропускную способность

Помимо этого учитывается материал, из которого он будет изготовлен, пластиковые элементы при эксплуатации в условиях низких температур очень хрупкие и ненадежные. По этой причине к выбору этих параметров следует подходить крайне грамотно.

Основное назначение и функции водосточных систем

• Водостоки позволяют избежать разрушительного попадания воды на фасады, цоколь, фундамент здания, а также во внутреннее пространство фасадной конструкции, в том числе на теплоизоляционные материалы;
• Именно организованная система отвода воды позволяет предотвратить протечки кровли, которые могут происходить при неправильном устройстве ендов, организации малых уклонов, что способствует скоплению воды на кровле.
• Использование водостоков предотвращает вероятность затопления подвалов и чердаков здания, появление сырости в доме. В результате, именно организованная система водостоков будет способствовать сохранению хорошего микроклимата в здании;
• Использование водосточных систем предотвращает разрушение отмостков, а также последующего скопления воды под фундаментом и в подвальной части здания;
• Именно водостоки позволяют создавать комфортные условия даже после очень сильного ливня, предотвращая появление луж и грязи на прилегающей к дому территории;
• Водосточные системы выполняют декоративную функцию, придавая зданию завершенность и неповторимый стиль.

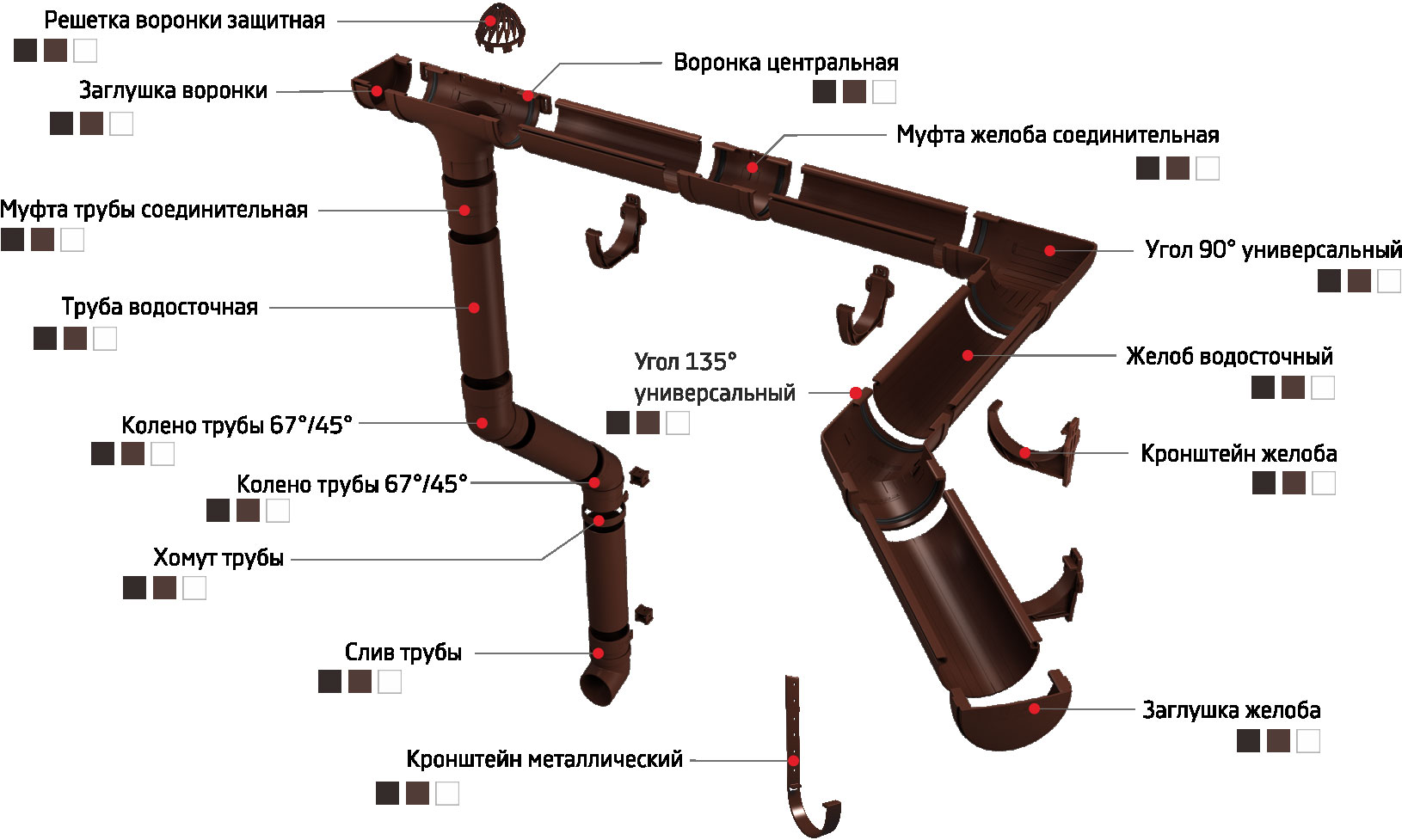

Элементы водосточной системы дома и здания

Как уже было сказано выше, водосточная система включает в себя ряд функционально значимых установок. В состав любой системы водоотведения входят следующие элементы:

• Лотки (или желоба), которые располагаются на карнизе крыши и отвечают за сбор воды, скапливающейся на поверхности крыши;
• Трубы, служащие связующим звеном между желобами и грунтом, на который сбрасывается собранная в лотки жидкость;
• Воронки, способствующие попаданию жидкости из желобов в трубы;
• Колена, необходимые для установки труб, а также хомуты, отвечающие за фиксацию труб на вертикальных поверхностях (например, на стенах);
• Кронштейны, основная задача которых состоит в креплении лотков к поверхности крыши;
• Заглушки, которые крепятся на желоба и предохраняют их от попадания мусора и других лишних частиц в лотки и в трубы.

Грамотное сочетание перечисленных конструкций, которые можно условно разделить на обязательные (лотки и трубы) и дополнительные (воронки, колена, хомуты, кронштейны и заглушки), позволяет соорудить надёжную систему водоотведения, которая будет выполнять все свои функции на высшем уровне.

Подробная информация о водосточных трубах

Устройство слива водостока.

Водосточные трубы должны быть расположены снаружи здания. Желательно сделать так, чтобы они находились на солнечной стороне фасада. По форме сечения их делают квадратными либо круглыми. Выбор формы сечения трубы нужно делать исходя из общего дизайна здания и его площади (зависимость будет такой же, как и при выборе формы желоба). В случае, если площадь дома более 200 кв. м, а в регионе строительства проходят частые сильные снегопады и дожди, лучшим выбором будет квадратное сечение. Форма труб должна обязательно совпадать с формой желобов. Для того чтобы труба смогла огибать части здания, которые выступают, в комплектацию трубы входят колена, которые могут быть изогнуты в боковой и фронтальной плоскостях. Диаметр водосточной трубы:

1. для кровли, которая имеет площадь 125 кв. м – 100 мм;
2. для кровли, которая имеет площадь 50 кв. м – 90 мм;
3. для кровли, которая имеет площадь 30 кв. м – 80 мм.

Устанавливать водосточные трубы необходимо на расстоянии как минимум 30-35 мм и крепить к ней с помощью хомутов штыри с ухватами (держатели трубы). Чтобы штыри не покрывали ржавчиной, они должны обязательно быть оцинкованными либо покрытыми каким-либо антикоррозийным составом. Трубы к стене здания понадобится закрепить с помощью хомутов. Форма хомута будет зависеть от формы сечения трубы.

Крюк крепления желоба будет служить для того, чтобы крепить желоб к крыше, его форма также будет зависеть от формы желоба. При помощи крюков можно обеспечить необходимый уклон для продвижения воды в желобах в сторону канавки водоприема. Крюки имеют и другое название – держатели. Воронки для наружных водосточных систем предназначаются для сбора воды.

Правила монтажа наружных водостоков

При монтаже водосточной системы своими руками следует правильно подобрать компоненты по количеству и виду, наметить точки крепления и соединения, сделать графическую схему. Если установкой элементов водосточной системы занимается подрядчик, то у них должен быть проект с чертежами, разметкой, спецификацией и полным описанием всех комплектующих.

Основные особенности работы:

• монтаж начинается с верхней точки — угла, в котором находится приподнятый торец первого желоба;
• прокладывать желоба следует по прямой с уклоном 3 — 5 градусов для равномерного стока воды, расстояние от края кровли рассчитывается таким образом чтобы край ската крыши доходил до середины желоба;
• при установке желобов нужно рассчитать их приемную способность, чтобы при сильном ливне вода не переливалась через края;
• расстояние между вертикальными трубами и установленными в них приемными воронками составляет 6 — 10 м, шаг и количество труб зависит от расчета для конкретной крыши;
• расстояние между кронштейнами и держателями желобов составляет примерно 50 — 60 см, крепление обязательно к несущей части конструкции кровли;
• шаг крепления хомутов для труб от 1 — 1,5 м до 2 м в зависимости от высоты стены, расстояние от стены 6 — 8 см.

Что еще важно учесть при устройстве водосточной системы

Чтобы система водостока в частном доме исправно справлялась со своими задачами, необходимо учитывать множество важных нюансов:

• Перед установкой конструкции нужно осмотреть кровлю на предмет повреждений, при необходимости устранить повреждения.
• На крыше следует установить снегозадержатели, которые будут предупреждать скопление снежных масс. Если этого не сделать, снег может обрушиться на водосток и нарушить его целостность.
• Водосточную систему нужно периодически очищать от мусора. Работы обычно проводят осенью и с приходом весны. Из труб удаляют ветки, затем промывают отверстия от загрязнений. Чтобы избежать слишком частой очистки, сливы можно защитить металлической сеткой.
• Если зимой происходят резкие колебания температуру, необходимо проверять, не замерзла ли в трубах талая вода. Для этого достаточно воспользоваться деревянной палкой и постучать по трубопроводу. Лед разобьется и выпадет через выпускные отверстия.
• При устройстве системы стоит позаботиться о линейном водоотводе, которые состоит из дренажных желобов и обеспечивает отведение воды со всего участка. Его обязательно размещают вокруг отмостки, вдоль дорожек, при въезде в гараж.

Рекомендации по монтажу наружных водосточных систем из оцинкованной стали

• Советуем использовать водостоки нашего производства.
• Все приведенные ниже расчеты и рекомендации являются приблизительными.
• В каждом отдельном случае мы рекомендуем проконсультироваться со специалистами.

На первом этапе после принятия решения о монтаже водосточной системы необходимо рассчитать количество водосточных стояков в зависимости от площади кровли здания. Водосточные трубы диаметром 100 мм обеспечивают отвод воды с площади кровли до 70 квадратах метров, а водосточные трубы диаметром 140 мм. с площади крыши до 90-100 квадратных метров. Расстояние между водосточными стояками рекомендуется соблюдать не более 16 метров. Водосточные системы в зависимости от конструкции здания можно монтировать с использование водосточных желобов или без них.

Если проект предусматривает монтаж водосточных желобов.

• Определить горизонтальность краев крыши, для дальнейшего учета количества воронок и уклона желоба смотрите Рис. 1 (1)
• Определить места установки водосточных воронок (или желобов с патрубком) смотрите Рис. 1 (2) Уточнение: длина желоба L с уклоном в одну сторону не должна превышать 8 метров смотрите Рис. 1 (3)
• Разместить места крепления крайних кронштейнов для водосточных желобов, при необходимости загнуть и закрепить их смотрите Рис. 1 (4.1) и Рис. 1 (4.2)

• Расстояние А min=80 мм, Б max =160 мм. Натянуть между крайними кронштейнами для водосточных желобов шнур, Рис 1 (4.1) и 1 (4.2), через центр дна кронштейна, Рис. 2
• По уровню шнура разметить места крепления кронштейнов, Рис. 1 (4), загнуть и закрепить их. Уточнение: рекомендуемое расстояние между кронштейнами для желоба наружного водостока не должно превышать 700 мм, смотрите Рис. 1. Обычно расстояние делают от 500 мм. до 700 мм. в зависимости от диаметра водосточной системы по принципу чем больше диаметр тем меньше расстояние. Кронштейн загибается в таким образом, чтобы при креплении центр его дна совпадал с натянутым шнуром, а конец плотно прилегал к обрешетке, смотрите Рис. 2 и Рис. 3.
• Монтируем воронку желоба (желоб с патрубком), смотрите рис. 1 (2). Воронка желоба крепится двумя кронштейнами, смотрите Рис. 1 (4.2) и 1 (4.3), расстояние между которыми должно составлять 200 мм.
• Осуществляем монтаж требуемого количества водосточных желобов, закрепив их в специальном фиксаторе с одной стороны и надежно зажимаем лепестками с другой, смотрите Рис. 3 (5). Уточнение: водосточные желоба соединяются методом захода друг в друга по направляющим на глубину 100 мм. Соединитель водосточных желобов в данном случае не требуется.

Монтаж водосточных труб.

Для начала монтажа необходимо определить точку крепления верхнего хомута (кронштейна) для водосточной трубы, рис. 4 (1), учитывая угол колена 60° и ширину карниза (а). Примечание: точка крепления верхнего кронштейна должна находится на уровне стыка колена, рис. 4 (2), с трубой, рис 4 (3).

• Закрепить верхний хомут (кронштейн) для трубы, рис. 4 (4). Просверлить отверстие d=11 мм и вбить штырь хомута (кронштейна) для водосточной трубы в стену. Примечание: рекомендуемое расстояние от кронштейна до стены должно составлять 50 мм, рис. 6 (b).
• На верхнем хомуте (кронштейне) закрепить отвес.
• По отвесу выставить остальные кронштейны. Примечание: расстояние между кронштейнами. Рис.4 (с), не должно превышать 1150 мм.
• В случае необходимости (если расстояние более 400 мм) определить длину промежуточной части трубы, рис. 4 (1) При расчете учитывайте расстояние (d), рис. 4 (4) и угол отклонения колена 60° Примечание: определяя длину промежуточной части, необходимо добавить припуск 200 мм для соединения трубы с коленами, рис. 4 (1).
• Собрать участок из двух колен и промежуточной части трубы.
• Одеть его на воронку и вставить в верхний кронштейн.
• Произвести монтаж прямых участков водосточной трубы, вставляя их последовательно по направлению потока воды.
• Установить нижнее колено, рис. 4 (5). Примечание: стык нижнего колена с трубой должен крепить кронштейн, рис. 4 (6).

Предлагаем так же ознакомится с другими статьями которые помогут Вам сделать правильный выбор:

Крепление водосточных труб к стене является одним из этапов монтажа системы, которая эффективно осуществляет отведение осадков, попадающих на поверхность кровли. Если установка крышного водостока производится после того, как была смонтирована кровля, то водостоки также можно закрепить к стене (на лобовую доску, к стропильной ноге, или к обрешетке) кронштейнами.

Водосточная труба, в которую собираются стоки с кровельных желобов, может быть закреплена на стене

Особенности конструкции наружного неорганизованного водостока

Первый вариант представляет собой произвольное стекания осадков с крыши. Чтобы система работала, надо установить карниз за пределами стены дома под небольшим наклоном. Данная система предполагает стекание воды самотеком, конструкция проста для применения, но имеет недостатки, поэтому редко устанавливается. Падающая вода проникает в землю близ фундамента, и излишняя влага может его разрушить.

Чтобы установить неорганизованный сток воды, надо учитывать факторы:

1.Количество выпадающих осадков за год в регионе должно быть не более трехсот миллиметров в год.

2.Козырек у крыши должен быть более шестидесяти сантиметров длины.

3.На той стороне, куда оборудован скат крыши, нельзя прокладывать дорожку для пешеходов и соорудить балкон.

Наружная организованная система водостока.

Чаще всего встречаемая конструкция – организованный водослив снаружи. Система водостока подходит для кровли с ломаной, с шатровой и вальмовой, также двускатной конфигурацией.

Для сбора и дальнейшего отвода стоков с крыши организуют ливневые канавы либо колодцы для фильтрации.

Наружный неорганизованный водоотвод

Наружный неорганизованный водосток

Наружный неорганизованный водоотвод представляет собой водосточную систему, при которой вода сливается на землю за счет уклона крыши. При этом нет желобов, воронок водосборных и сливных труб. В некоторых случаях над фасадом дома устраивается козырек. Дома с неорганизованным водостоком должны отстоять от тротуаров не менее, чем на 1,5 метра. Так что, если дом имеет неорганизованный водоотвод, то нужно учитывать расположение здания, размещение дорожек и т.д. С кровли из профилированного материала – металлочерепица, профнастил, керамическая черепица, вода отводится одинаковыми струями по всему периметру кровли. Металлическая фальцованная, мягкая скатная кровля собирают воду в потоки.

К достоинствам такой системы можно отнести только отсутствие затрат на создание водостока. Все остальное относится к недостаткам: из-за того, что вода попадает на фасад и землю над фундаментом:

• изнашивается фундамент;
• разрушается цоколь;
• повреждается фасад.

Вынос карниза на 60 см. от стены может несколько исправить ситуацию. Свес карниза покрывают специальным фартуком из кровельной стали. Однако, это все равно не защитит фундамент при косых дождях.

Безусловно, если стоит выбор между организованным и неорганизованным водостоками, то на первом месте – водосточные системы организованные.

Провести замеры и сделать расчет наружной водосточной системы можно сделать как самостоятельно, так и при помощи специалистов.

Монтаж водосточных систем описан в статье: Водосточные системы. Монтаж водосточных систем.

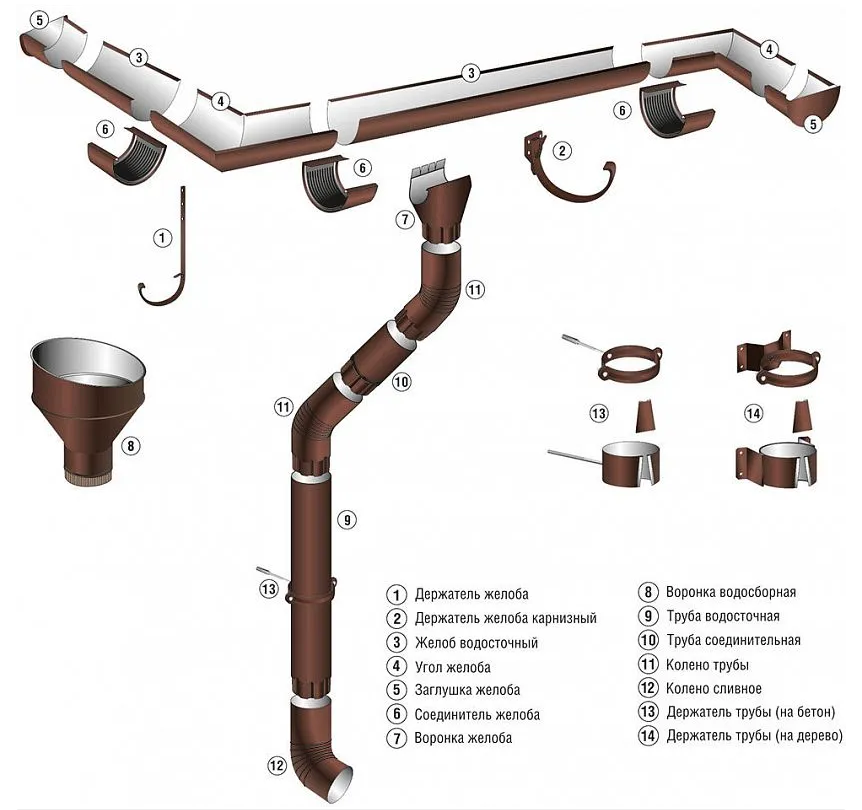

Элементы наружной водосточной системы

Производители предлагают элементы для устройства водосточной системы кровли в готовом наборе. При правильном расчете покупать что-то дополнительно не придется. В состав комплекта должны входить:

• горизонтальные желоба для приема воды с кровли и вертикальные водосточные трубы для ее отвода (в дренаж);
• воронки желобов и водосборные воронки для перетока воды в трубы;
• углы и соединители желобов для монтажа водосточной системы по периметру кровли;
• трубы соединительные (секции) и колена на 45 и 90 градусов, колена сливные для сброса воды в сторону от стены;
• держатели и кронштейны карнизные, стеновые на бетон и дерево;
• заглушки желобов и сетчатые фильтры для сбора мусора.

При покупке элементов устройства водосточной системы следует опираться на расчет потребности исходя из параметров крыши, высоты и форме строения. Элементы добора водостока — углы, соединительные части, колена, заглушки обычно покупают с небольшим запасом.

Элементы водостокаФото из открытых источников

Подробная информация про систему водостока

В данном материале будет рассмотрено наружное устройство водостока, которое защищает здание от различных осадков. Помимо того, будет рассказано об элементах конструкции для того, чтобы знать, какое устройство водосточных систем лучше всего будет выбрать. Стоит знать о том, что наружное организованное устройство водостоков представляет собой систему отвода воды, которая устанавливается снаружи дома. Наружные водосточные системы применяют для отвода воды со скатной кровли (с уклоном более чем 15%). Этот водоотвод состоит из желобов с продольным уклоном как минимум 2 % и наружных водосточных труб.

Система имеет следующий принцип работы. Вода со скатов крыши попадает в желоба, а оттуда стекает в водозаборные воронки, которые чаще всего расположены у карнизных свесов на расстоянии 12-20 м друг от друга, после чего она отводится по водосточным трубам, которые закрепляются на наружных стенах дома, в ливневую канализацию, дренажный колодец либо просто большую бочку. Достоинством наружного организованного водостока является то, что он обеспечивает защиту кровли, фундамента и дома от воздействия различных осадков. Устройство наружного водостока имеет следующие недостатки:

Инструменты для монтажа водосточной системы.

1. Снег, который скатывается с крыши, может срывать водосточные желоба с креплений. В подобном случае желоб необходимо устанавливать так, чтобы наружный край его не оказывался выше плоскости, которая будет продолжать поверхность ската кровли. Середина желоба должна находиться на вертикали непосредственно под краем карнизного слива, чтобы вся вода могла стекать прямо в желоб.
2. Система может деформироваться прямо от действия ветра либо механических ударов.
3. Всю водосточную систему в зимний период времени может прорвать либо она может промерзнуть в случае, если ее не отапливать.

Наружная система водоотвода крыши состоит из:

• желоба;
• труб;
• хомута;
• водоприемной воронки.

Технология монтажа водостока своими руками

Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.

Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:

• Элементы для слива.
• Водоприемные воронки с решетками.
• Желоб и водосточные трубы.
• Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
• Электрическую дрель.
• Саморезы.
• Клей.
• Рулетку и уровень.

Инструкция по монтажу водостоков:

Работы начинаются с установки крайних кронштейнов

Они могут быть установлены на кровельные стропила или лобовой карниз

При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее

Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см. В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы. Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора. Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями. Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость. К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см. Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы. Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.

Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.

Водосток как система

желобаводосточные трубысливысоединители труб, соединители и крюки крепления желобов, кронштейны, тройники, хомуты, колена, S-обводы, водосборные воронки, универсальные заглушки и т.д. кронштейнами

Следует подчеркнуть, что водосток – это не только система основных и дополнительных элементов. Само устройство водостоков представляет собой системный подход, который предполагает учет целого ряда факторов, как то: площадь и конфигурация кровли, количество отводимой дождевой и талой воды, архитектурные особенности здания, цвет кровельного покрытия и фасадной отделки, устройство системы дренажа и антиобледенения.

Итак, очень важное значение в устройстве водостоков имеет организованное отведение дождевых стоков в дренажную систему, что предотвращает проникновение воды через прилегающие грунтовые воды в подвальные помещения дома. В зависимости от способа и характерных особенностей водосбора с данного участка различают два основных вида дренажа: закрытый дренаж и открытый дренаж

Закрытая дренажная система — это система труб, уложенных в почву по периметру здания или обустраиваемого участка на определенную глубину. На участках с низким уровнем грунтовых вод применяют открытую дренажную систему или поверхностный водоотвод (так называемую ливневку), которая представляет собой сборную конструкцию, состоящую из дренажных желобов из пластика, бетона или полимербетона, пескоуловителей, пескосборников, декоративных решеток, дорожных люков, а также дополнительных элементов, позволяющих без труда смонтировать систему, не нарушая дизайнерский замысел.

Существуют 2 способа организации поверхностного водоотвода:

• Линейный, который заключается в устройстве плоских уклонов поверхности к линии водоотвода, которая составляется из модульных каналов. Линейный водоотвод представляет собой систему дренажных желобов из пластика, бетона или полимербетона, пескоуловителей, пескосборников, дорожных люков и декоративных решеток, предотвращающих попадание мусора в систему. Через систему отводов линейная дренажная система может соединяться с ливневой канализацией;

• Точечный, являющийся наиболее распространенным методом водоотвода, когда на поверхности водосбора устраивается уклон конвертного типа, а в точке пересечения уклонов устанавливается элемент водосбора. Для организации точечного водоотвода применяются такие устройства, как: дождеприемники, сливные водоотводы, трапы и ливневые заслонки. Устанавливается точечный водоотвод там, где необходим локальный сбор воды: под крышными, в придверных приямках, под поливочными кранами и в других местах.

Не менее важным при организации водосточных систем является вопрос их защиты от наледи. Решить проблему скопления снега и льда в водостоках и водосливах помогут антиобледенительные системы, которые представляют собой кабельный обогрев водосточных систем. Кабель прокладывается по желобам, водосточным трубам, а также местам скопления снега на кровле. При нагреве осуществляется таяние снега, и образовавшаяся талая вода вдоль нагретого кабеля стекает на землю. С помощью пульта управления можно контролировать включение и выключение нагревательных кабелей, а также регулировать потребляемую мощность всей системы. Она зависит от конструкции и размеров крыши, высоты и количества водосточных труб. Конечно, сам нагревательный кабель, а также устройства управления системой стоят недешево, да и сама антиобледенительная система требует ощутимых затрат на оплату электроэнергии, тем не менее, именно подогрев поверхности кровли и желобов может предотвратить появление сосулек и льда в желобах и водостоках, защитить всю водосточную систему от повреждений и гарантировать ее долголетнюю службу.

Таким образом, при организации водостоков важно обращать внимание на все детали и элементы системы, иначе вы рискуете не только испортить внешний вид своего дома, но и получить все неприятности, связанные с отсутствием продуманной системы водостоков

В многоэтажном доме

Современные многоэтажные жилые дома чаще всего имеют внутренний водосток. Он предусматривается в здании на этапе проектирования.

Наличие водостока оберегает находящийся вблизи сооружения грунт от размывания, предотвращает негативное воздействие влажности на тротуарное покрытие и помогает сохранить внешний вид строения.

Его конструкция предполагает наличие следующих составных частей:

1. воронка;
2. желоб;
3. труба;
4. вертикальный стояк;
5. выпуски;
6. крепежи.

При монтаже водостока в многоэтажном доме, следует учитывать герметичность составных частей данной системы и соответствие материалов крепежей и основных элементов.

Перед вводом системы в эксплуатацию необходимо, чтобы все ее элементы прошли соответствующие испытания.
