Как выбрать и установить электрозамок на калитку

Стандартная комплектация

Полный комплект оборудования для монтажа домофона содержит следующие элементы:

• антивандальный вызывной блок (из современных – ARNY AVP-NG420), который монтируется на входе;
• источник бесперебойного электропитания;
• электронный блок;
• электрозамок: электромеханический или электромагнитный;
• доводчик входной двери;
• впускная кнопка;
• считыватель ключей электронного типа, он обычно располагается непосредственно в вызывном блоке;
• приспособление для переговоров – трубка;
• провода и крепежные элементы;
• комплект электронных ключей, которые могут быть как контактного, так и бесконтактного типа.

Состав системы контроля доступа

Популярны электронные ключи бесконтактного типа, которые нельзя продублировать – «ТК-13». Выпускает их отечественный производитель.

Что советуют эксперты?

Если человек покупает дверной замок для помещений, где большая пропускная способность, то разумнее отдать предпочтение соленоидным конструкциям, так как они отличаются меньшим механическим износом. При выборе устройства для частного пользования лучшие модели – с наличием запорного механизма и электрической защелкой. Врезные системы пользуются спросом у банковских организаций и у коммерческих фирм, они обеспечивают важные документы безопасностью. Моторные механизмы устанавливаются у дверей общественных учреждений – школа, детский сад и т.п. Покупку лучше проводить в специализированных магазинах, где продавец может предоставить человеку сертификаты и гарантийные талоны, которые подтвердят надежность.

Производители и ориентировочная цена

Диапазон цен на электромагнитные замки довольно широк, как и на все товары, здесь распространяется соотношение цена/качество, поэтому скупится на подобную покупку попросту нерационально. Если через недолгое время замок выйдет из строя, доказать вину или брак производителя будет довольно проблематично, в особенности если установка проводилась самостоятельно.

В другом случае, если предпочтение было отдано проверенному производителю с отличной деловой репутацией, гарантийными обязательствами и долговременным опытом работы в подобной сфере, вы будете максимально защищены от недоброкачественной продукции. Единственный недостаток — стоимость такого приобретения будет в разы выше.

Ориентировочная стоимость электромагнитного замка разных производителей

Тип замка	Производитель	Стоимость
Накладной	Atis (Китай)	От 22 $
Врезной	Atis (Китай)	От 44 $
Ригельный	Atis (Китай)	От 46 $
Врезной соленоидный замок	Abloy (Финляндия)	От 310 $
Электромеханическая защелка	Cisa (Италия)	От 33 $
Накладной	Cisa (Италия)	От 56 $
Накладной универсальный на любую сторону	Cisa (Италия)	От 98 $
Врезной	Cisa (Италия)	От 76 $

Выбрать подходящий вариант можно изучив каталоги продукции как в специализированных магазинах, так и в интернете. Диапазон цен может значительно меняться в разных регионах, главное правило — не спешить с покупкой, чтобы выбрать оптимальный вариант.

Электромеханические замки отлично сохраняют безопасность жилья. В ассортименте есть множество видов подобной продукции, диапазон цен на нее также будет довольно обширен. Купив подходящий вариант не следует забывать и о квалифицированном монтаже. Для достаточно простых устройств его можно выполнить самостоятельно, а сложные системы лучше доверить специалисту.

Безопасность жилища и удобство использования гарантируют электромагнитные замки от лучших производителей!

Монтаж электромеханического замка на калитку

Имеются также отличия по способу монтажа замков на калитку. Монтаж накладного электромеханического замка происходит при помощи саморезов или специальных болтов. В нем уже располагаются специальные отверстия для монтажа. У врезных моделей установка происходит иначе. Врезается замок прямо в полотно калитки. Это довольно трудоемкий процесс, особенно если калитка металлическая. Помимо этого, их объединяют с домофоном или видеодомофоном.

Самостоятельно справиться проще с накладным вариантом замка, нежели с врезным.

Этапы установки накладного электромеханического замка на калитку следующие:

• приложите детали замка к калитке.
• приложите ответную планку к раме и оцените зазор между замком и ответной планкой. Он должен быть не менее 5 мм. Самое главное, чтобы защелка надежно зафиксировала калитку в закрытом состоянии.
• осуществите разметку.
• основную часть наложите на калитку и отметьте точки крепления.
• просверлите дырки и закрепите устройство к створке. Зачастую комплект уже включает саморезы.
• сделайте отверстия для цилиндра. Для этого используйте специальные коронки.
• в открытом виде приложите замок на калитку, а ответную часть на раму. Если замок исправно работает, то вы успешно справились с его установкой.

При монтаже врезного замка необходимо вырезать с помощью болгарки в полотне калитки паз, затем следует немного усилить место установки.

На последнем этапе к электромеханическому замку необходимо протянуть проводку, подвести ее к монтажной коробке, туда, где находится кнопка вызова. Изолируйте провод в ПВХ-трубе.

Замки механического типа

Вид запорного механизма

Механический замок прост и неприхотлив, но уступает электрическим и электронным собратьям в надежности. Реечный замок менее всего подходит для установки на калитку, поэтому необходимо рассматривать 2 вида:

• цилиндровые;
• сувальдные.

Цилиндровые замки имеют невысокую цену и просты в монтаже. К личинке современного механизма довольно сложно подобрать отмычку. Замок на калитку из профнастила или железа крепок, его трудно взломать силовым воздействием. Основным недостатком врезных и накладных цилиндровых замков является неустойчивая работа в условиях повышенной влажности и низкой температуры.

Сувальдные замки по крепости и надежности практически ничем не уступают электромеханическим. Современная конструкция запирающего механизма с 5 и более сувальдами делает их устойчивыми к несанкционированному открытию или взлому.

Врезные сувальдные замки от современных производителей

Механизм управления

Уличные замки имеют магнитный или кодовый механизм управления, каждый из которых имеет свои особенности:

1. Механический кодовый замок на калитку открывается без ключа, что одновременно является его достоинством и недостатком. В случае возникновения сбоя в работе, открыть механизм будет очень сложно. Еще одним недостатком станет затирание часто используемых кнопок. Во избежание взлома кодовый замок для калитки необходимо перекодировать каждые 2−3 месяца.

1. Магнитный механический замок для калитки оснащается автоматической защелкой. Отпирание замка производится с помощью ключа-магнита.

Изделие с ключом-магнитом

Цилиндровые и сувальдные замки на калитку бывают односторонними и двусторонними (симплексными). Накладной или врезной симплексный замок запирается и открывается только ключом. Односторонний запорный механизм оснащен ручкой с внутренней стороны. Замок с ручкой для калитки удобен при частом использовании, его конструкция позволяет снизить износ личинки и канавок на сувальдных пластинах.

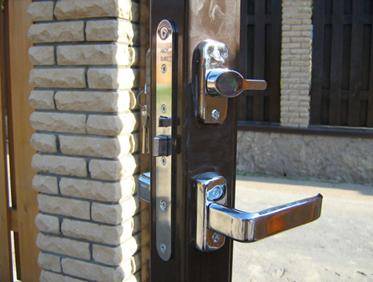

Врезной замок с ручкой для калитки

Как сделать замок на калитку безукоризненным сторожем? Для этого нужно просто правильно выбрать устройство и надежно установить, строго следуя инструкции. Не забывайте, что замок, как любое механическое устройство, требует периодической профилактики

Особенно важно произвести обслуживание перед наступлением зимы

Также при выборе замка для калитки будет полезен видеообзор.

Подключение кабеля

Если в комплекте не предусмотрено наличие кабеля для подключения, его придется купить отдельно. Выбирать необходимо комбинированный провод. Это позволит произвести соединение и с системой электропитания, и с видеосистемой домофона. В паспорте, прилагаемом к замку, должно быть обозначено, какую марку кабеля следует использовать. Определить необходимый метраж, нужно самостоятельно, произведя замеры.

Лучше всего проложить провод от калитки к дому, самым коротким путем. Внутридомовые и уличные устройства подсоединяют несколькими способами: по воздуху или под землей.

Если необходимо протянуть провод по воздуху, следует использовать натяжитель. Для этого подойдет стальная проволока. Такая мера необходима, чтобы исключить обрыв провода во время обледенения и сильных порывов ветра.

Укладка провода в металлорукав с ПВХ изоляцией

Высота, на которой нужно расположить замок, а также подробная схема подсоединения устройства, указана в паспорте изделия.

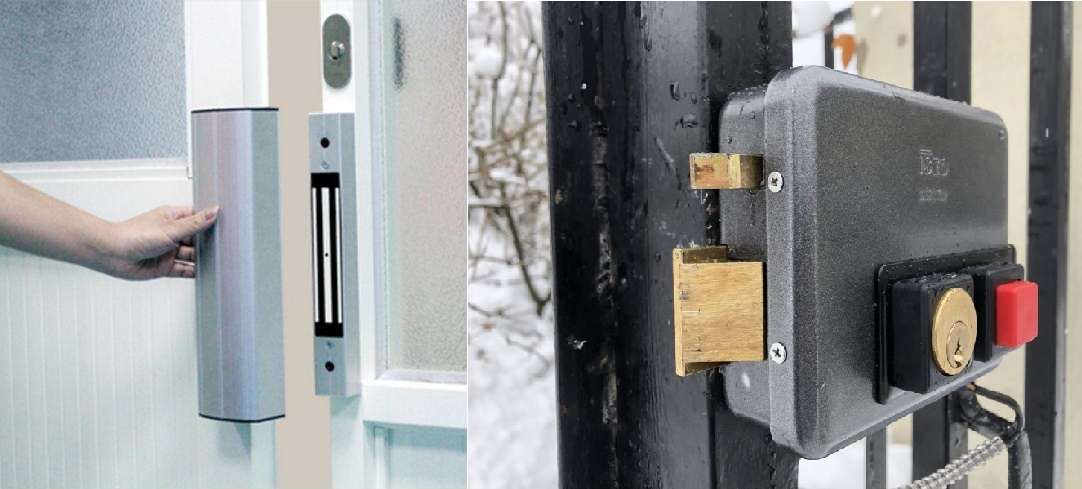

Типы электромеханических замков

Имея практически одинаковый принцип работы, засовы отличаются по своей конструкции и исполнению запорного механизма.

Электромагнитные замки с контроллером

Это простая защелка, которая приводится в действие электрическим приводом. Но дополнительно она оснащается специальным устройством – контролером, монтируемом внутри жилого помещения, как правило, в коридоре.

Это устройство содержит в пластиковом корпусе реле включения и отключения, которые передают сигнал на две индикаторные лампочки снаружи – красную (закрыто) и зеленую (открыто). Это позволяет отслеживать состояние калитки.

Электрическая защелка

Под воздействием электромагнитного поля защелка остается в закрытом положении. Как только к специальному магнитному слоту подносится замок, нейтрализующий магнитное поле, – защелка втягивается в корпус запора.

Электроблокировка

Замок постоянно электроснабжается, создавая магнитное поле вокруг контактного магнита. Он взаимно притягивается к ответному магниту. Как только ключ снимает магнитное поле, прерывая подачу электричества, магниты теряют способность притягиваться – калитку можно открыть.

Моторная блокировка

Замок электромеханический уличный для калитки со специальной ответной частью, в которой смонтирован подвижный контакт. Движение язычка к мотору производится вручную, он попадает в мотор, где блокируется магнитным полем. Ключ воздействует на мотор, и калитка открывается.

Соленоидная блокировка

Соленоид – это катушка индуктивности, которая создает магнитное поле. Она монтируется в механизме замка и удерживает движение защелки.

Установка своими руками

Чтобы установить замок в калитку из профнастила, потребуются:

• дрель, сверла по металлу разного диаметра;
• шуруповерт;
• болгарка;
• крестовая отвертка;
• крепеж;
• карандаш для разметки.

Действия при монтаже врезного, накладного и навесного замков различаются.

Навесной

Помимо перечисленных инструментов потребуются 2 металлические угловые проушины, на которые вешают замок, винты с гайками.

Порядок действий:

1. На калитке и заборе выбирают оптимальное местоположение проушин. Они должны располагаться на одной линии, но на небольшом расстоянии друг от друга: так, чтобы не мешать закрытию калитки, и чтобы можно было повесить замок, продев его дужку одновременно в обе проушины.
2. Прикладывают детали к профнастилу, отмечают карандашом точки под отверстия крепежа.
3. Просверливают отверстия, используя дрель со сверлами, диаметр которых не превышает диаметр винтов.
4. Прикручивают проушины к калитке и забору.
5. Закручивают с внутренней стороны гайки на винтах.

Накладной

Установить накладной замок на калитку из профнастила несколько сложнее. Для монтажа используют два способа.

Накладной замок

Если на калитке есть поперечная перекладина, ширины которой хватит для закрепления замка, используют ее. Корпус устройства прикладывают к внутренней стороне калитки так, чтобы замок одной стороной в месте, где находится отверстие для крепежа, заходил на планку, а другой – той, где расположены личинка и ручка – находились выше или ниже перекладины.

При наличии возможности снять с каркаса калитки профнастил, делают это, чтобы закрепить замок на планке винтом и гайкой. Если профнастил закреплен на заклепки, используют шуруповерт и саморезы.

После в профнастиле прорезают отверстие под ключ и, если требуется, ручку.

Если перекладины у калитки нет либо она находится слишком низко или высоко, к каркасу в месте расположения замка приваривают металлическую пластину. Накладной замок устанавливают на нее. Для закрепления корпуса на пластине используют винты. Затем прорезают отверстие под ключ.

Врезной

Если для изготовления каркаса калитки были использованы профилированные трубы, установить замок можно двумя способами.

Врезной замок

Если каркас выполнен из узких труб, нужно сделать короб, в котором будет размещен замок. Для его изготовления используют листовой металл толщиной 3 мм. По размеру он должен быть таким, чтобы вложенный в него замок не соприкасался с его стенками.

Короб закрепляют на каркасе, используя сварочный аппарат. С торца калитки вырезают отверстие под ригель и винты. В боковой стенке короба просверливают отверстие под ключ.

Если каркас собран из труб, диаметр которых больше замка, короб не требуется. Устройство помещают в саму трубу. Для этого:

1. Отмечают на каркасе местоположение замка.
2. С помощью болгарки вырезают в трубе отверстие.
3. Вставляют замок, размечают отверстия для крепления, просверливают их.
4. Устанавливают механизм.
5. Вырезают в профнастиле отверстие под ключ.

Ответная планка

После установки врезного или накладного механизма необходимо сделать ответную планку, чтобы замок можно было закрыть. Перед тем как приступать к монтажу, следует точно определить уровень ее размещения. На ригель наносят немного зубной пасты, закрывают калитку, проворачивают ключ. Ригель выдвинется, коснется опорного столба, пометив нужный участок.

Замок с ответной планкой

Порядок действий зависит от того, какой материал был использован для изготовления каркаса:

1. Узкая металлическая труба. С помощью сварочного аппарата на опоре закрепляют металлическую пластину, в которой вырезают отверстие под ригель. Толщина пластины должна быть минимум 3 мм.
2. Труба большого диаметра. В месте, где ригель касается опоры, вырезают углубление под него.
3. Металлический уголок. В широком уголке вырезают отверстие, к узкому приваривают металлическую пластину с отверстием.

В процессе установки замка на калитку из профнастила своими руками нужно четко придерживаться инструкции. При наличии необходимых инструментов и опыта обращения с ними работа не займет много времени.

Обязательно посмотрите видео:

Электрозамок на ворота

Монтаж электронного замка на ворота лучше всего доверить профессионалам. Тем более важен опыт работы, если производится установка сложной системы, которая состоит из множества компонентов.

Перед установкой своими руками на ворота

Чаще всего процесс по установке ворот производится по такой схеме:

1. К конструкции ворот прикладывают части электрозамка так, чтобы определить зазор между запорным механизмом и ответной частью на раме ворот. Оптимальной считается дистанция в 7–8 мм. Но для тяжелых ворот возможны отступы. Самое главное, чтобы размер защелки смог обеспечить прочное крепление.
2. На полотно прикладывается основная часть конструкции, наносится разметка для крепежных элементов. С учетом разметки делаются отверстия. После этого конструкция крепится саморезами, которые находятся в комплекте.
3. Коронкой выполняют отверстия под крепления цилиндра.
4. Фиксируют основную часть на одной створке, «ответку» – на второй. Проверяется работоспособность механизма.
5. Отдельно крепится клавиатура либо устройство для считывания пластиковых карт.
6. Пластиковыми хомутами производится крепление провода питания к устройству. Провод подводится к клеммам запорного устройства, затем напряжение нужно подать в тестовом режиме.
7. Подключенный электрозамок необходимо проверить на открывание. Если неполадки отсутствуют, крышка закрывается.

Принцип работы электрозамка

Для качественной установки замка немаловажную роль играет выбранная фурнитура.

Схема подключения замка с домофоном

Установив электронный замок, можно обеспечить надежную защиту дома от злоумышленников. Но эти запорные конструкции разные по сложности, поэтому каждая модель требует соответствующего ухода.

Монтаж замка на калитку своими руками

Готовим необходимые инструменты:

• болгарку с насадкой по металлу;
• отвертки;
• электродрель;
• изоленту;
• пассатижи;
• кабель;
• хомуты для монтажа;
• проволоку;
• гаечные ключи.

Фото: процесс монтажа замка на металлическую дверь Порядок действий следующий:

1. Размечаем на створке, где будут делаться отверстия.
2. Электрической дрелью высверливаем их.
3. Шпильками на резьбе, гайками крепим замок к калитке.
4. Отмечаем место соответствующего размера под защелку. Вырезаем болгаркой под нее гнездо.
5. Если кабель не идет в комплекте, покупаем его. Причем по длине лучше взять немного с запасом.
6. Выполняем укладка кабеля от калитки к основному зданию. Делается это под землей, пряча в пластиковые водопроводные трубы либо в забор, где тот примыкает к дому.
7. В местах, где кабель проходит по воздуху, дополнительно натягиваем проволоку из металла. Кабель скрепляем с проволокой специальными скобами.
8. Для заведения кабеля в дом проделываем в стене сквозное отверстие. Устанавливаем основной блок.
9. Снаружи калитки монтируем вызывную панель и по желанию видеокамеру.

Выполняем пробное открытие/закрытие электронным, механическим ключом.

Способы работы электрических замков

Современные электромеханические замки не только удобны в использовании: это очень надежные устройства, отлично выполняющие свои функции в любых условиях. Электрозамки надежно запирают тяжелые входные двери, металлические калитки и ворота.

Электричество для открытия замка подается при помощи кнопки на домофоне. В зависимости от поставленной задачи, кнопку можно расположить в любом удобном месте:

• На самой калитке, с внутренней стороны. Такой вариант удобен, когда электронный замок является дополнительным запирающим устройством, а основные ворота открываются дистанционно и/или с домофона из дома.
• Дома, если калитка или ворота будут открываться с домофона. Часто этот способ используется вместе с другими способами открытия замка.

Помимо этого, могут использоваться и другие дистанционные и контактные ключи:

• Магнитные ключи. Это могут быть «таблетки», аналогичные ключам к подъездным домофонам, а могут быть и другие устройства.
• Магнитные карты. Карты считаются более современными, надежными и безопасными, нежели обычные ключи. Дополнительный плюс состоит в удобстве: такой замок не создает никаких неудобств, поскольку карту можно легко убрать в бумажник или любой карман.
• Пульты дистанционного управления. В большинстве случаев это простые устройства с одной-двумя кнопками, работающие на батарейках. Такие пульты используются для управления электрозамками на автоматических воротах, но могут применяться и для открытия замка на калитке.

В каждом случае можно выбрать, использовать электромеханический замок отдельно, либо подключать его к системе домофона. В случае с домофоном, потребуются дополнительные устройства и более сложное подключение, что существенно увеличивает стоимость системы. Из плюсов — возможность дистанционного управления, функции домофона и видеодомофона (если вместе с замком ставится домофон, камера и другие устройства, либо они уже присутствуют).

Характерные особенности

Если у вас возникла необходимость в установке на калитку электромеханического замка, то не стоит спешить с его покупкой. Необходимо внимательно ознакомиться с особенностями таких устройств и ассортиментом в магазинах. В настоящий момент на рынке доступны замковые устройства, которые могут иметь различные конструкции и назначение. Поэтому владелец может подобрать необходимый механизм на калитку в ворота или в свой дом.

Чтобы при покупке электрозамка деньги не были потрачены впустую, необходимо ориентироваться на определенные параметры

Во внимание следует принимать технические характеристики изделия

Преимущества

Если говорить об особенностях электромеханических запорных устройств, то, отметим, что они обеспечивают удобство использования. Если необходимо, то можно осуществить его блокировку с внутренней стороны. В этом случае, даже используя ключ, человек, находящийся снаружи, не сможет открыть такой замок.

Надежность — одна из главных особенностей электромеханических замковых механизмов. Срок службы может быть довольно продолжительным без замены

Это особенно важно, когда защитные устройства устанавливаются на калитки ворот

Видеодомофон является одним из элементов системы безопасности на участке. Эти системы предусматривают подключение замка.

Составные части, которые задействованы в одном контуре, обеспечивают контроль над территорией, и дают возможность для открытия и закрытия замка на калитке посредством дистанционного управления.

При установке электрозамка на калитку его можно смонтировать как в горизонтальном, так и в вертикальном положении. Перед тем как покупать электромеханическое запорное устройство, необходимо ознакомиться с различными типами конструкции, которые предлагаются покупателям, а потом сделать выбор в пользу подходящего варианта.

Виды замков

По такому параметру, как способ блокировки защитного механизма все устройства разделяются на следующие виды:

• электроблокирующие;
• соленоидные;
• моторные;
• электрозащелки.

Возможность для установки домофона имеется у каждой модели. Даже при выключении электрической энергии все механизмы, установленные на калитке, остаются в рабочем состоянии. Установка последнего подходит только в том случае, если имеется стабильное электроснабжение всего участка.

Комплектация домофона

Как правило, комплект состоит из таких элементов:

• панель для вызова;
• монитор домофона подключаемый внутри дома;
• блок питания;
• комплект ключей и замок;
• коробка, в которую будет встроен блок питания;
• видеокамера;
• провода;
• инструкция, в которой указан пошаговый план установки устройства.

Схема для самостоятельного подключения домофона

Удобство электромеханического устройства заключается в том, что открыть его можно несколькими способами:

• дистанционно, нажав на кнопку, расположенную на корпусе внутридомовой части домофона;
• со стороны участка, воспользовавшись электронной или механической кнопкой;
• с наружной стороны участка, применив карту, механический ключ или ввод кода.

Как установить?

Если вы решили выполнить монтаж кодового замка на металлическую дверь, то вам будет это сделать совсем непросто. Дело в том, что здесь не обойтись без проведения слесарных и сварочных работ. Кодовые механизмы, которыми оснащаются деревянные двери, имеют свои нюансы относительно монтажа. К примеру, для установки подобных запорных устройств не используется участок на стыке несущих брусьев.

Если нужно ограничить доступ в подъезд, то чаще всего дверь оборудуют механическим кодовым замком или же запорным устройством магнитного типа, которое дополняют домофоном. Для офисных помещений обычно выбирают электронные кодовые замки. Монтаж замочных механизмов подобного типа осуществляется по той же схеме, что обычных запорных устройств.

Для качественного выполнения монтажа кодовых замков необходимо провести ряд работ:

Вначале необходимо определиться с моделью запорного устройства, принимая во внимание особенности дверного полотна. Так, при использовании врезного замка нужно учитывать такой параметр, как толщина полотна входного блока; Далее на конструкции двери ставится метка, где будет закреплен рабочий механизм и кодовая панель; после этого в полотне делают отверстия необходимых размеров, в которые вставляют кодовую панель; Выполняется сборка кодовой конструкции, а затем устанавливается основной блок устройства; далее приступают к установке ответной части замка механизма, для которого отводят место на боковой стороне коробки; После выполнения всех вышеописанных операций необходимо убедиться в работоспособности запорного устройства.

Если владелец решил установить на дверь электронный или магнитный кодовый замок, то потребуется подвести к устройству электропроводку

Причем лучше всего, если эту работу выполнят специалисты

Если владелец решил установить на дверь электронный или магнитный кодовый замок, то потребуется подвести к устройству электропроводку. Причем лучше всего, если эту работу выполнят специалисты.

Плюсы и минусы электромеханических замков

Как и у каждого элемента, у электромеханических замков есть ряд отличительных сторон:

• Высокий уровень защищенности;
• Долговечность;
• Качественная блокировка двери;
• Владелец может подключить замок к другой электрической системе;
• Механизм работает независимо от электричества, поэтому ему не страшны перебои.

К недостаткам этого элемента относят:

• Невозможность самостоятельной установки;
• Плохо функционирует при высокой влажности или заморозках;
• Большая цена на устройство и монтаж;
• Моторные механизмы откликаются спустя пару секунд;
• Некоторые ригеля могут зацепить одежду или предмет.
