Как сделать электростатическую коптильню своими руками

Коптильня из газового баллона своими руками

Газовые баллоны используют для хранения кислорода, пропана или бутана. Их изготавливают из толстого металла, выдерживающего большое давление. Если в хозяйстве есть ненужные емкости, они вполне подойдут для коптильни. Толстостенный баллон не деформируется, не прогорает, очень медленно корродирует.

Из 3 баллонов можно сделать долговечную универсальную коптильню. В одном устроить топку, в двух других — камеры для горячего и холодного копчения.

Подготовка

Разрезать газовые баллоны опасно. Даже пустые они могут взорваться от нагрева. Поэтому предварительно газ нужно стравить, открутив вентиль, и залить внутрь воду до самого верха. Только после этого можно приступать к механической обработке с помощью режущего инструмента.

Резка и сварка

Сначала в баллонах прорезают крышки. Чтобы не стыковать на весу отрезанную деталь, нужно провести рез, затем приварить петли и вырезать оставшуюся часть. Все края шлифуют для удаления заусениц, крепят ручки.

Внутри металлической емкости большего размера приваривают трубки или кронштейны для установки решеток. Соединяют его с помощью патрубка с колбой меньшего объема. Если вы опытный сварщик, можно сварить обе емкости без врезки трубы.

В топке прорезают отверстия для поддувала, над ними закрепляют колосник. Третий баллон, выполняющий функции камеры холодного копчения, нужно разместить последним. Тогда дым, проходя более длинный путь, будет лучше охлаждаться. Для дымоотвода в емкость вваривают вертикальную трубу. Внутри устанавливают приспособления для крепления продуктов.

Отделка

Для защиты от влаги поверхность металла покрывают жаростойкой краской. Чтобы было удобно перемещать коптильню, ее можно установить на колеса. Для украшения используют ковку, декоративную металлическую фурнитуру. Внизу целесообразно устроить небольшой дровник.

Возможные проблемы копчения и пути их решения

Даже если прибор был собран в соответствии с инструкцией, домашние повара (особенно неопытные) часто сталкиваются с рядом трудностей, особенно с низким качеством готового продукта. Давайте рассмотрим наиболее распространенные проблемы и их решения.

• Наличие горечи — обусловлено плохим отбором древесной стружки. Не рекомендуется использовать сосновые дрова, еловые опилки и опилки других хвойных деревьев, так как они содержат много смолы. Это, в свою очередь, негативно сказывается на вкусе готового блюда.
• Кроме того, избыточная влажность в щепе и чрезмерная концентрация в брикетах (специальных прессованных коптильных пластинах) негативно влияют на свойства продукта.
• Рассыпчатая, рыхлая структура может быть объяснена избытком влаги. Перед копчением ингредиенты следует высушить.
• Резкий запах — вяленое мясо и рыба должны как следует проветриваться не менее 6 часов. На самом деле, процедура приготовления еще не закончена, излишки дыма необходимо удалить.
• Низкая температура, отсутствие дыма — это явление чаще всего вызвано неисправностью нагревательных элементов. Проверьте нагревательные элементы на наличие неисправностей и при необходимости замените их.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

• Очень простая конструкция;
• Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
• Легкое обслуживание.

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание – гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400 о С спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

• Генератора электростатического высокого напряжения;
• Подвески для мяса и рыбы;
• Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни – это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Принцип и этапы работы

Принцип работы электростатического копчения заключается в следующих действиях:

• Закладка полуфабрикатов в ёмкость на решётку или на крюк;
• Получение дыма из дымогенератора с помощью тления щепки или брикетов из опилок;
• Процесс копчения. С помощью электричества в приборе создаётся положительный заряд, который направляет дым вверх, сгущая его в плотную массу. Облако проходит через решётку с положительным плюсом и наталкивается на продукты с отрицательным полюсом. В результате столкновения происходит разряд электрического взаимодействия, во время которого ионы пронизывают полуфабрикат и позволяют глубже проникнуть горячему дыму вовнутрь, ускоряя процесс приготовления. Отвод дыма производится через специальную трубу, поэтому в помещении не будет излишнего задымления.
• Извлечение продукта и остывание.

Соблюдение правил безопасности при работе с электростатической коптильней – обязательное мероприятие

При укладке обращать внимание на расположение полуфабрикатов. Они не должны соприкасаться с ёмкостью

Когда агрегат работает, запрещается прикасаться к продуктам и агрегату

Извлечь или подбавить рыбу (мясо) можно только после выключения

Когда агрегат работает, запрещается прикасаться к продуктам и агрегату. Извлечь или подбавить рыбу (мясо) можно только после выключения.

Основные характеристики коптильни «Электра»

Время копчения от 15 минут до 3 часов! Для сравнения: традиционное холодное копчение занимает от 24 до 72 часов. Секрет в технологии электростатического копчения

Мобильность: компактные размеры 63х73х30 см. Легко перевозить даже в небольшом легковом автомобиле

Стерильность: копчености дезинфицируются и дольше хранятся. Электростатическое копчение обладает бактерицидным действием

Энергосбережение: потребляет как обычная лампочка 60 Вт

Расход щепы — всего 100-200 граммов на 1 цикл копчения

Что в комплекте?

1. 2 шампура
2. Поддон
3. Турбозажигалка
4. Ольховая щепадля копчения (1 пакет)
5. Руководство по эксплуатации

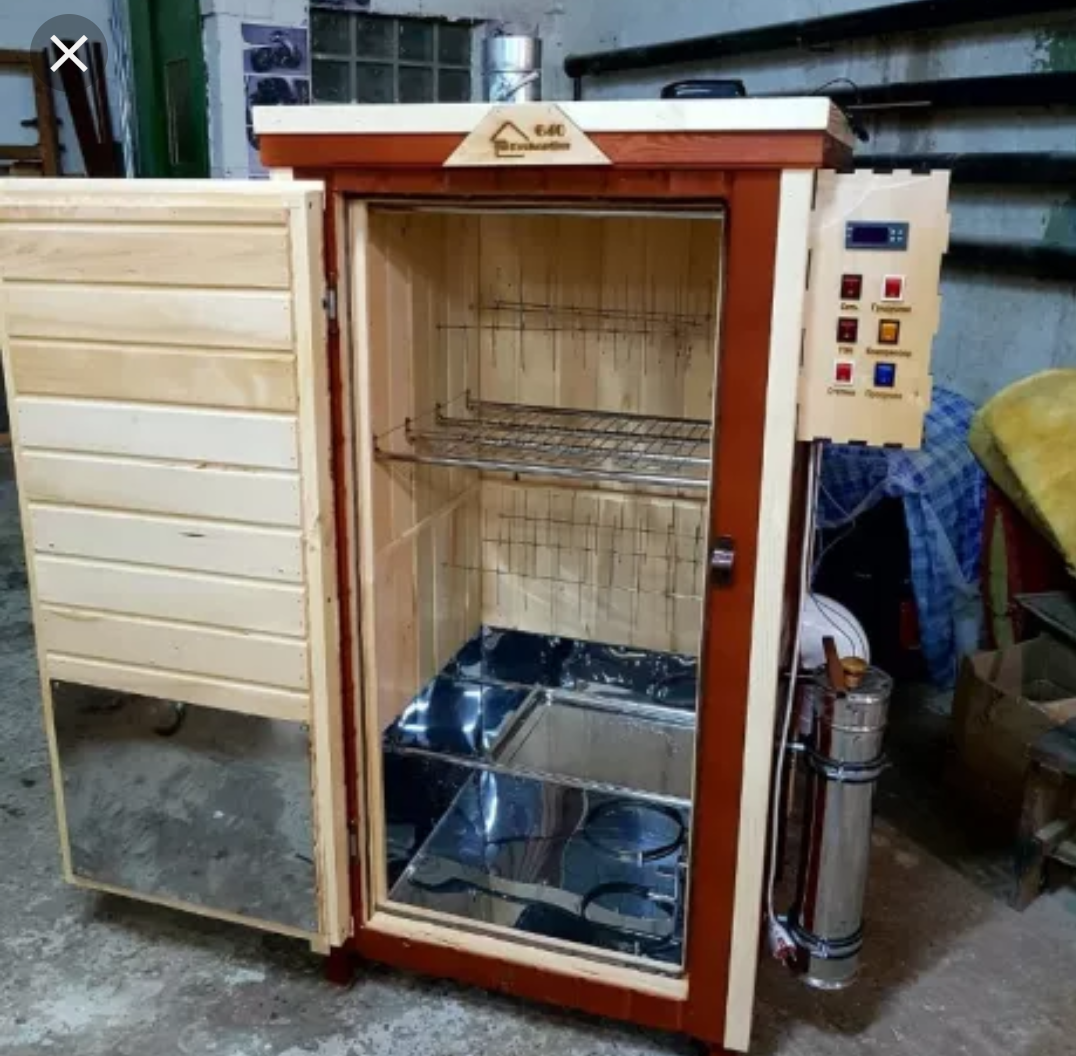

Как сделать самодельную коптильню с электростатическим контуром

Условно конструкцию можно разделить на три части — дымогенератор, электрическую камеру и генератор поля высокого напряжения.

Корпус установки для копчения представляет металлический ящик, размерами 1х0,6х0,5 м. Если нет возможности изготовить корпус своими руками, то можно приспособить старый холодильник, металлический или деревянный шкаф встречаются в интернете варианты электростатических коптилен в обшитых вагонкой каркасных конструкциях. Сделать их своими руками можно за несколько часов, даже не обладая высокой квалификацией плотника.

В электростатической коптильне корпус не главное — внутри нет ни высоких температур, ни повышенной влажности. Главное — чтобы все электрические узлы были надежно изолированы, а сам корпус заземлен.

Для удобства использования электростатическая коптильня холодного копчения разделяется на три отсека. Камера копчения размером 45х45х50 см расположена в верхней части. Это позволяет без труда подвесить продукты для копчения и контролировать процесс.

Нижняя часть разделена примерно на две равных по размеру части вертикальной перегородкой. В одной располагается дымогенератор, во второй — электрическое оборудование.

Дымогенератор

Источником дыма может служить любой дымогенератор, сделанный своими руками. Наиболее популярны установки тлеющего типа с  эжектором или электрическим нагревательным элементом. Для электростатической коптильни второй вариант более предпочтителен — он компактнее и позволяет получить достаточно дыма за короткое время. После отключения тока к ТЭНу горение в нем прекращается, и щепа даром не горит. Сделать своими руками его несложно.

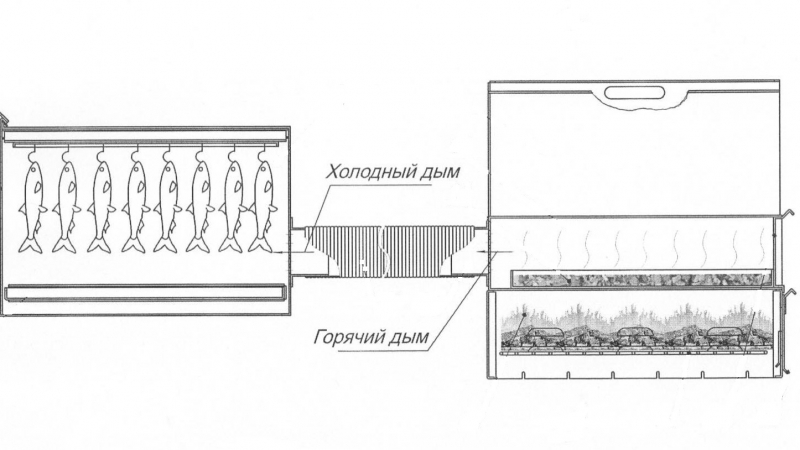

Расположение дымогенератора в электростатической коптильне

Дымоход генератора расположен в верхней части и дым в камеру копчения поступает естественным способом с конвекционными потоками, не требуя установки вентилятора. На пути следования дыма монтируется съемный фильтр лабиринтного типа, очищающий его смолистых веществ и несколько охлаждая поток. Принцип работы фильтра прост — конденсация плотных фракций на холодном металле. Своими руками фильтр собирается из стальных сегментов по размеру дымового канала.

Фильтр лабиринтного типа

Для равномерного распределения дыма в камере, над выходом дымохода устанавливается рассеиватель — перфорированная пластина полусферического сечения. Запускается генератор за 10-15 минут до включения электростатического поля. За это время весь объем камеры заполняется достаточным количеством в меру холодного дыма, достаточного для копчения и дальше только поддерживается его уровень.

Электростатическое поле

Для создания электростатического поля внутри камеры копчения устанавливаются три сетки — две по сторонам камеры и одна по центру. Они подключаются к катоду генератора постоянного тока. Создаваемое напряжение достигает 20 000 В, поэтому сетки и электроды для подвески продуктов должны быть надежно изолированы от корпуса.

Сетки образуют электростатическое поле

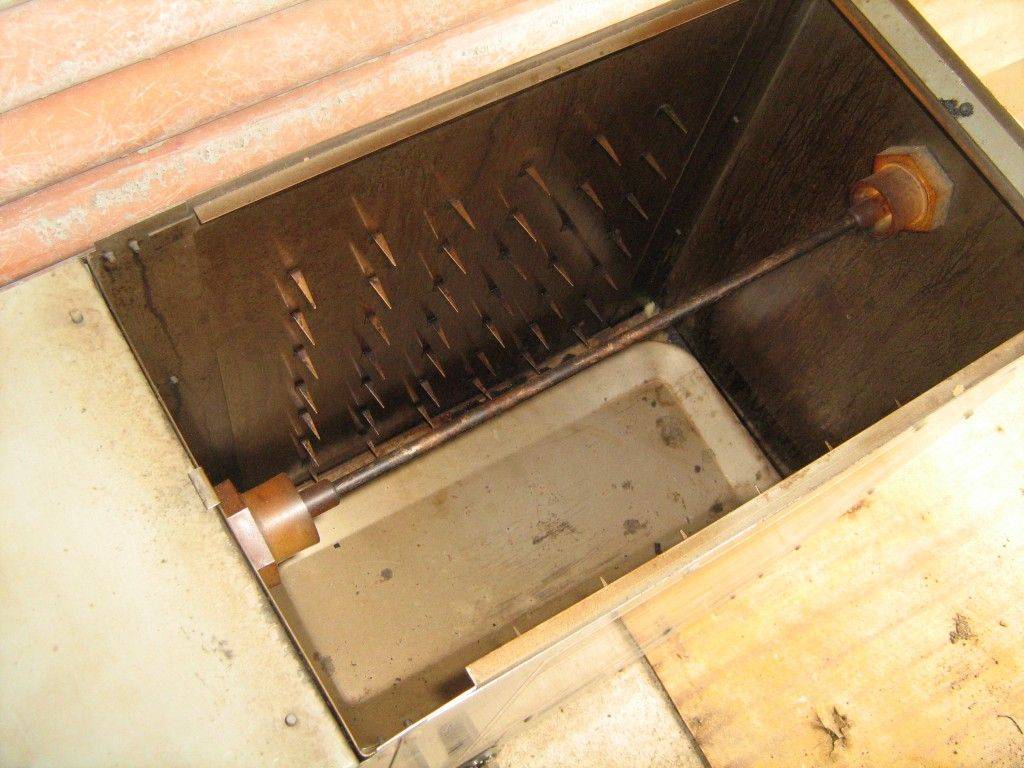

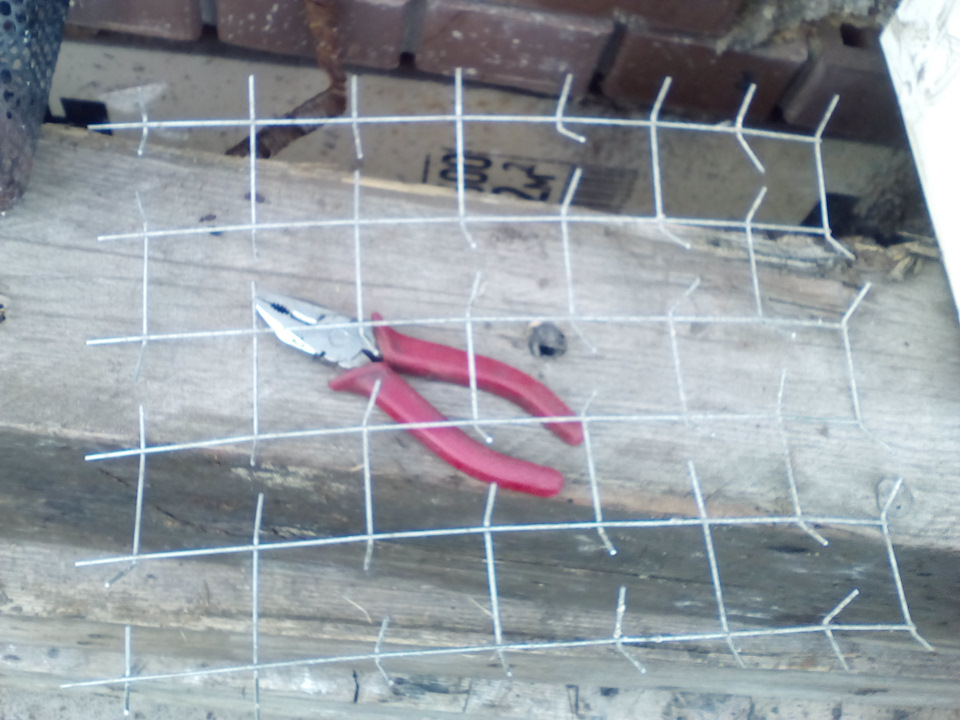

На сетках приварены или закреплены иным контактным способом самодельные игольчатые электроды. Для их монтажа можно использовать заостренные отрезки стальной проволоки, гвозди, жестяные треугольники

Важно, чтобы они были распределены по всей площади катодных сеток равномерно

Анод подключается к крюкам, на которые подвешиваются продукты. Схема генератора тока несложная и своими руками собрать ее тоже можно без особого труда. Описание вариантов генераторов и чертежи для электростатической коптильни найти в интернете и установить может каждый немного смыслящий в электротехнике человек.

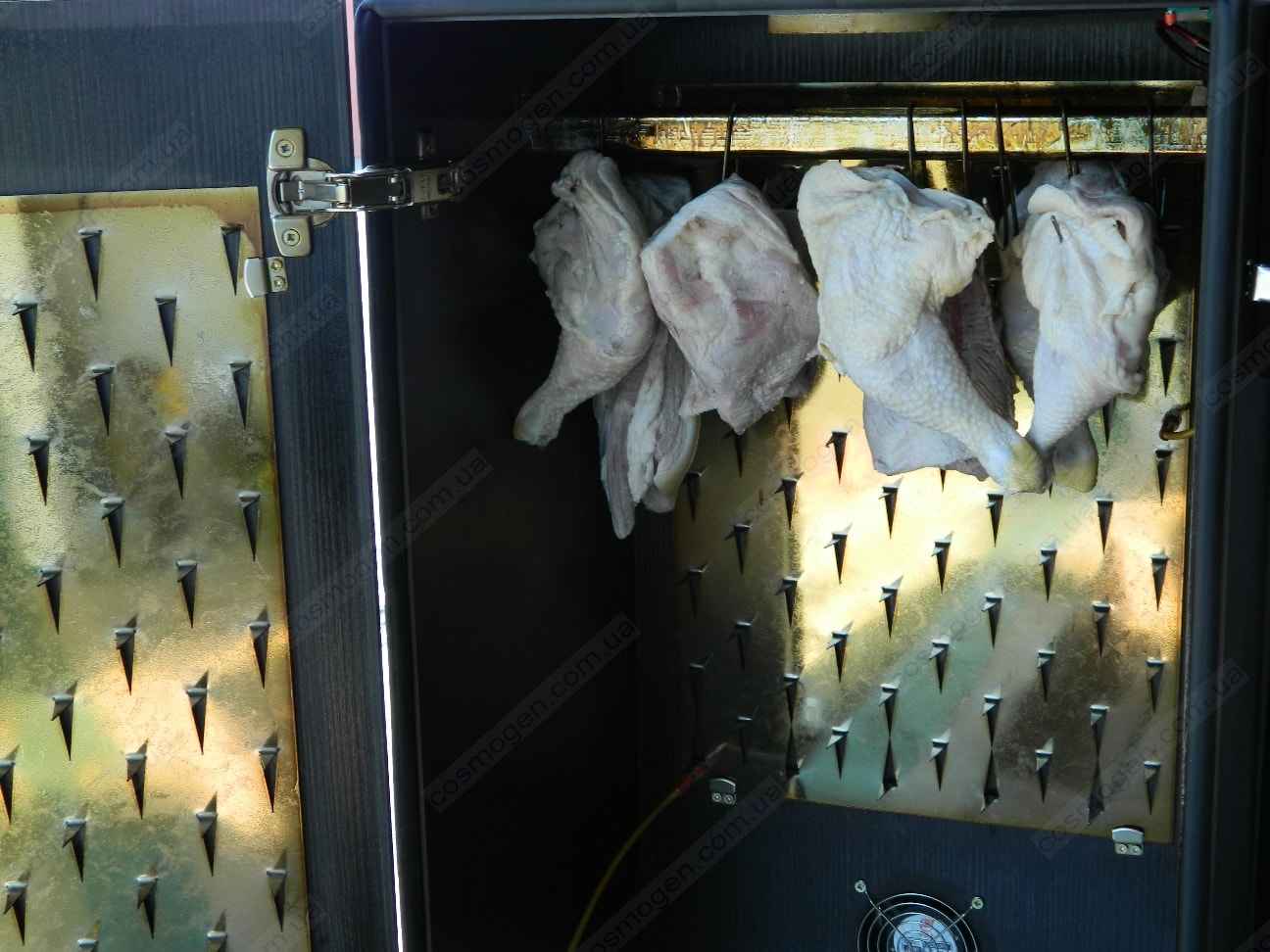

Игольчатые электроды распределяются равномерно по сетке

Стоимость деталей сравнительно невысока. Вместе с датчиками температуры, кабелями и выключателями электрическая часть будет по стоимости равна примерно четверти цены всей установки.

Как построить деревянную коптильню в виде домика с односкатной крышей своими руками

При наличии навыков работы с деревом и столярного инструмента такая коптилка строится за один рабочий день из досок лиственных пород дерева или фанеры толщиной 8 мм.

Проектирование коптилки

Перед началом работ составляется чертеж деревянной коптильни холодного копчения. При этом необходимо учесть следующие моменты:

• место установки;
• желаемые размеры;
• тип крыши — односкатная или двускатная;
• вид копчения — холодное или горячее;
• при холодном копчении тип дымогенератора — отдельно стоящий или в земле.

Перед началом работ необходимо подготовить место установки, а в случае выбора дымохода, проложенного в земле — прокопать для него канаву.

Сделать такой аппарат можно также из деревянной бочки. Сделанная своими руками коптильня из бочки обладает всеми достоинствами коптильни в виде домика.

Необходимые материалы

Для изготовления корпуса размером 90*60*120 см с односкатной крышей необходимы:

• бруски сечением 50х50мм для каркаса;
• доски, вагонка или фанера для обшивки стен и крыши;
• поддон для сбора жира 40х70 см;
• рейки для решёток размером 80х50 см;
• дымоход из асбоцементной или оцинкованной трубы ∅80-120 мм длиной 30-50 см;
• лист шифера или профнастила для крыши.

Процесс изготовления

Для сборки корпуса необходимо:

1. Взять 4 бруска сечением 50х50 мм, 2 передних длиной 150 см, 2 задних 140 см. От одного из концов отмечают 30 см для ножек.
2. На боковых стенках на внутренней стороне прикручивают рейки или металлические уголки для решёток с продуктами. В коптильне горячего копчения дополнительно монтируется крепление для поддона для сбора жира. Его также можно установить на подставке на ножках.
3. Вертикальные стойки соединяют горизонтальными поперечными брусками 50х50 мм. Таких брусков необходимо 8 штук — 4 длиной 60 см, 4 длиной 90 см. Соединяют бруски саморезами, а для прочности используются металлические уголки.
4. После сборки каркаса задняя сторона, боковые стенки и дно обшиваются досками или фанерой. На переднюю стенку на петлях вешается дверь.
5. В дне и в верху одной из стенок прорезаются отверстия для входного и выходного дымоходов. Это можно сделать в досках, предназначенных для обшивки, до их крепления к каркасу. При наличии отдельно стоящего дымогенератора отверстие для входного дымохода прорезается в противоположной стороне от выходного отверстия над полом.
6. Сверху корпус накрывается листом шифера или профнастила. Допускается применение шпунтованной доски или вагонки.
7. Монтажной пеной или войлоком герметизируются все щели. Это делается для поддержания температуры и плотности дыма.
8. Устанавливается дымоход. Для регулировки тяги в нём рекомендуется установить заслонку.
9. Изготавливается необходимое количество решёток. Они делаются из деревянных реек или металлических прутков или нержавеющих трубок. Решётка из нержавейки — это оптимальный вариант. Она легко моется и не впитывает запахи. При рекомендованных размерах коптилки и реек размер решётки составляет 80х50 см.
10. Если нет готовой ёмкости для поддона, то он изготавливается из листового металла. Для этого берётся прямоугольный кусок металла 50х80 см, в нем вырезаются уголки 5х5 см, края загибаются и места стыка завариваются электросваркой. Заготовку можно вырезать из бака старой советской стиральной машинки.

После сборки устройство ставится на место эксплуатации.

Схема деревянной коптильни

Изготовление двухскатной крыши

Такая коптильня выглядит красивее, но сложнее в сборке, чем с односкатной крышей:

1. все вертикальные стойки берутся одинаковой длины;
2. над передней и задней стенками из брусков собираются два равносторонних треугольника;
3. вершины треугольников соединяются бруском;
4. при монтаже крыши из металлического листа он сгибается посередине под углом 60-90°.

Схема двухскатной крыши

Высоковольтный генератор для копчения электростатикой

После того, как он заинтересовался электростатическим выжиганием, в течение нескольких месяцев практически ежедневных экспериментов было разработано высоковольтное устройство с циклическим таймером. Еще несколько месяцев ушло на подбор компонентов и разработку окончательной сборки.

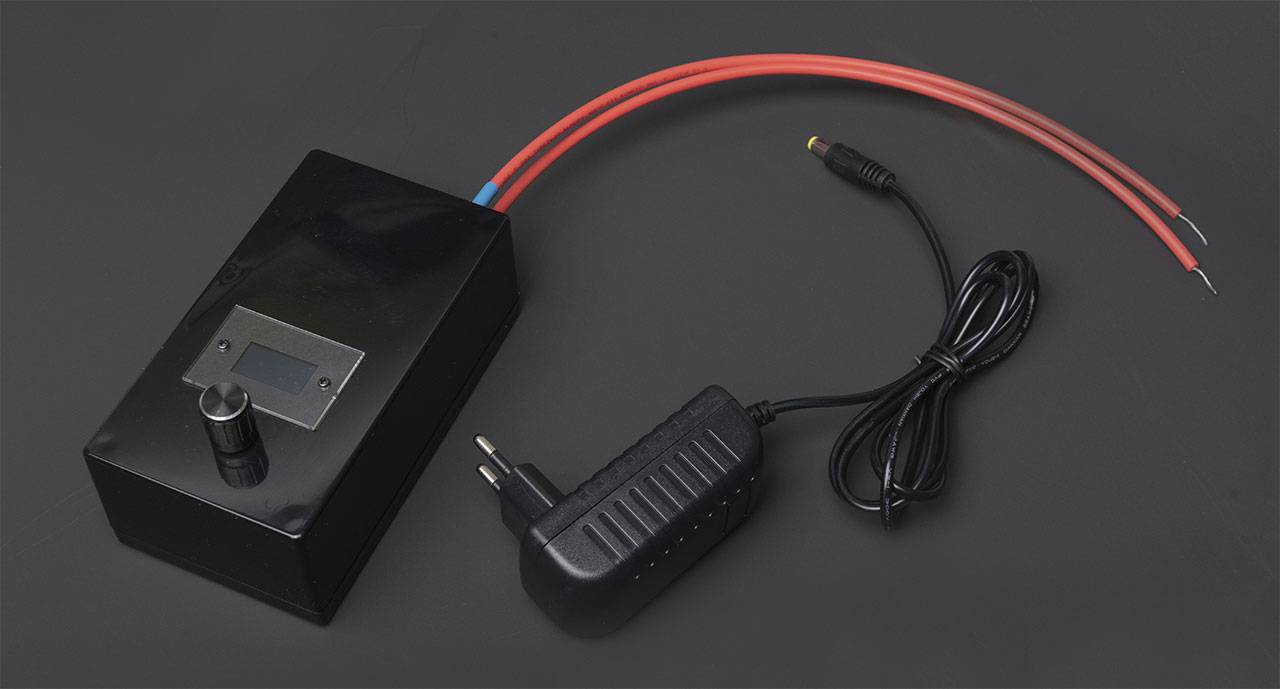

Характеристики высоковольтного блока:

• Размеры корпуса: 135x75x50 мм. (без учета блока питания и выступающих частей);
• Напряжение питания: 12 В, потребляемый ток до 1 А;
• Электропитание: 220 В 2A в комплекте;
• Выходное напряжение:

20 кВ (регулируемый);

Дисплей: OLED ;Блок управления: энкодер.

Демонстрация работы

Обратите внимание, что вам понадобится высоковольтный кабель для подключения высоковольтного генератора к коптильне. Проще всего заказать его на aliexpress, задав в поиске «высоковольтный провод» или «высоковольтный провод». Такая проволока используется в CO2 лазерных станках, и конкретно в этом устройстве

Заявлено, что он выдерживает напряжение до 40 кВ

Такая проволока используется в CO2 лазерных станках, и конкретно в этом устройстве. Заявлено, что он выдерживает напряжение до 40 кВ.

Кроме этого, возможно, подойдут провода ПМВК, ПВН, ПВВ, а если их нет, то подойдет советский антенный кабель, я пробовал:

Практическая часть

Теперь нам нужно сделать высоковольтный дымовой блок (далее — ВН блок). Для этого мы используем детали с Aliexpress. Нам понадобятся:

1. Любой источник питания с напряжением от 12 до 16 В. 16 В обеспечивает максимальный выход блока высокого напряжения и является пределом мощности для микросхемы NE555, на которой работает ШИМ.

1. Вольтметр — амперметр для визуального контроля силы процесса обжига. Использование вольтметра/амперметра позволяет отрегулировать ток и напряжение до оптимального для используемой коптильни. Это также позволяет регулировать напряжение копчения для различных уровней влажности, например, для зимы и лета.

1. Сам блок ШИМ. Он может быть разным, но должен вырабатывать импульсы с частотой не более 1500 Гц. Это максимальная эффективная частота для используемых высоковольтных СВЧ диодов. Кроме того, мощность должна составлять не менее 4 ампер, больше — надежнее. Я, например, вполне доволен тем, что купил на Aliexpress. По правде говоря, вам нужно перевести его на более низкую частоту, заменить конденсатор, указанный стрелкой, на 103 (то есть 001мкф).

1. Катушка зажигания. Я не могу сказать наверняка, что будет работать лучше, я использовал 12-вольтовую катушку от Toyota A/M. Я предполагаю, что лучше использовать катушку для работы с электронным зажиганием.

1. Используемые диоды взяты из микроволновой печи на 0,35 А 15000 В. Они одинаково хорошо выдерживают нагрузку, даже короткое замыкание. Как правило, существуют диоды до 2,5 ампер, это для очень сильных курильщиков.

1. Кроме того, есть еще конденсаторы. Благоприятно 15000 вольт и около 560 пФ. Отклонение до 25% в обе стороны не ухудшит качество собранного на них выпрямителя.

Устройство электрокоптильни

Оборудование предусматривает следующие конструктивные элементы:

• корпус;
• сетку-подвеску;
• блок дымогенерации;
• охладитель дыма.

Основным модулем оборудования является высоковольтный генератор. Именно от данного агрегата и зависит эффективность системы и уровень обработки получаемых копченостей.

В камере из диэлектрической основы устанавливается съемная подвеска. Внутренняя поверхность стенок оснащается направляющей сеткой. Дымогенерирующий блок с охлаждающей системой располагаются в нижнем секторе камеры копчения. В некоторых моделях блок дымогенерации сооружается в отдельном корпусе.

Характерные особенности работы коптильной установки:

• в процессе обработки мясных продуктов в электростатической коптильне холодного копчения исключается возможность деградации и деструкции животного белка и жиров;
• процедура сильно напоминает вяление с относительно высокой скоростью обработки;
• наличие электростатики обуславливает насыщение продуктов дымом в интенсивном режиме.

При работе электростатической коптильни горячего копченияпроисходит экстремально быстрая ликвидация частиц пара и кислот из дыма с высокотемпературной воздушной массой. В результате обрабатываемый продукт интенсивно теряет влагу, и по сути заготовки жарятся в горячем воздухе с дымом.

Преимущества применения коптильного агрегата:

• простота эксплуатации и обслуживания. Требуется лишь заправить оборудование щепой, загрузить мясо, рыбу, птицу или сало на подвеску и запустить процесс обработки продуктов дымом. После завершения сеанса копчения камеру разгружают и проводят чистку поверхностей влажной салфеткой;
• легкость конструкции и эргономичность. Компактную модель установки можно с удобством пристроить на балконе или эксплуатировать на просторах кухни;
• возможность приготовить изысканные копчености своими руками с учетом пищевых предпочтений домочадцев.

Электростатическая коптильня имеет простоту эксплуатации и обслуживания

Использование электростатической установки для обработки продуктов дымом позволяет разнообразить рацион вкусными и полезными деликатесами.

Простая коптильня из бочки

Собственная коптильня — это прекрасный способ экспериментировать с копчением различных видов мяса и рыбы. Существует множество типов коптилен, но одной из самых простых и доступных вариантов является коптильня из металлической бочки. Она не требует больших материальных затрат и специальных навыков, а главное — позволяет получить отличный вкус копченой продукции.

Необходимые инструменты и материалы:

1. Металлическая бочка (желательно не меньше 200 литров)
2. Пила по металлу
3. Сверло с набором сверл для металла
4. Молоток и гвозди (или сварочный аппарат, если есть возможность его использовать)
5. 2-3 металлических прутьев или старых металлических вешалок
6. Плита из нержавеющей стали
7. Термометр для измерения температуры в коптильне (необязательно, но желательно)
8. Песок и кирпичи (для создания защитного слоя в нижней части бочки)

Прежде всего, убедитесь, что внутри бочки нет остатков веществ, которые могут повлиять на вкус продукции. Если необходимо, тщательно очистите и просушите ее. При помощи пилы по металлу отрежьте верхнюю часть бочки, оставив около 10 см от края для того, чтобы создать крышку. Вы можете прикрепить крышку к остальной части бочки при помощи петель, чтобы ее можно было открывать и закрывать. Сделайте несколько маленьких отверстий внизу бочки с одной стороны и одно большое отверстие с другой стороны для вентиляции. Это позволит регулировать температуру в коптильне.

На высоте около двух третей бочки просверлите 4 отверстия (2 с каждой стороны) и вставьте металлические прутья. Они будут служить вешалками для мяса или рыбы. В нижней части бочки разложите слой песка (около 5 см), а сверху — кирпичи. Это защитит бочку от перегрева и увеличит ее срок службы. На кирпичах установите плиту из нержавеющей стали, которая будет служить для горения древесных опилок или углей. Если у вас есть термометр, установите его в верхней части коптильни. Он поможет вам контролировать температуру внутри коптильни и гарантировать наилучший результат.

Прежде чем начать коптить мясо или рыбу, проведите пробный запуск коптильни, чтобы убедиться, что все работает правильно. Поместите небольшое количество древесных опилок на плиту и подожгите их. Когда температура стабилизируется, можно начинать процесс копчения. Поместите мясо или рыбу на прутья, закройте крышку и дайте продукции покоптиться нужное количество времени. Пожалуйста, учтите, что процесс копчения может занять от нескольких часов до нескольких дней в зависимости от выбранного продукта и желаемого уровня копчения.

Электростатическая коптильня и ее принцип работы

Для начала, давайте разберемся, как работает электростатическая коптильня, чтобы понять какие комплектующие нам потребуются для его изготовления.

В коптильне имеется коптильная камера, в которой вертикально подвешиваются продукты. Продукты подвешиваются на крюки для большего контакта с дымом.

Для получения дыма используется дымогенератор, а в качестве топлива либо специально предназначенные для этого брикеты, либо обычная древесина, реже опилки. Дым поступает в коптильную камеру. На входе в коптильную камеру, дым проходит через решетку присоединенную к положительному полюсу источника высокого напряжения. Напряжение необходимое для копчения 20 кВ при постоянном токе.

Продукты в электростатической коптильне развешены на крюках, подключенных в отрицательному полюсу того же источника. Проходя через, положительную решетку из молекул дыма высвобождаются электроны, дым подвергается ионизации. Ионы дыма устремляются к отрицательному полюсу под воздействием электростатического поля, интенсивно воздействуя на продукты, что ускоряет процесс копчения.

В камере для электростатического копчения предусмотрен дымоход для вывода избытков дыма и во избежание излишнего задымления камеры.

Таким образом, электростатическое поле ускоряет естественный процесс проникновения молекул дыма в молекулы продуктов, что в свою очередь значительно сокращает время приготовления продукта. Благодаря чему, копчение с электростатикой набирает популярность в промышленном производстве.

Приготовить деликатесы методом холодного копчения поможет электростатическая коптильня. Благодаря высокой плотности дыма, создаваемого в электростатическом поле, процесс происходит в ускоренном режиме и позволяет приготовить лакомства к столу за 1-2 часа (в зависимости от вида продукции и толщины куска). Установку несложно смастерить дома. Это сэкономит средства и избавит место в квартире от слежавшихся старых вещей.

Видео

https://youtube.com/watch?v=0d4-OPIrC_o

Ссылки на детали и модули, продающиеся на Али, не приводятся — вы можете сами найти по названиям. Автор проекта — ОлегГ.

Обсудить статью ВЫСОКОВОЛЬТНЫЙ БЛОК ДЛЯ КОПЧЕНИЯ

Список ВЧ транзисторов, подходящих для использования в схемах FM передатчиков.

Сделал генератор для коптильни, в принципе восмёрочное зажигание, но время экономит хорошо. Пробный запуск показал, что копчение происходит конечно не 15 минут как в роликах на ютубе, но может там генератор мощней, а за четыре часа сало покоптилось очень хорошо.

Комментарии 30

А не подскажите где готовый на али купить? У меня с наукой о контактах нелады

Дороговато, но мощно и без заморочек, можно на 15kv поискать, дешевле будет.

Я конечно дико извиняюсь.Но обычно, рыбу, мясо и т.д.Вешают на катод.Тогда эффект будет и ощутимее и сильнее.

Да в принципе на практике без разницы при соблюдении некоторых условий, а именно площадь поверхности продукта должна быть больше площади поверхности электродов, а по силе эффекта + — 15-20 минут погоды не сделает. А так да, в теории правильно.

подскажи пожалуйста по поводу генератора.катушка, коммутатор и блок питания в комплекте у меня есть,а вот нужно ли АЗ -1 блочок?можно еще фотки или схему пислать?спасибо!

Ладно у ускоглазых ))) всё есть .На старых чернобелых телевизорах есть говорит сосед телемастер.

А на выходе бабины. Что за кондеры и сопротивления?

Я тоже заказал, как у Павлова генератор сегодня с соседом телемастером спаяли всё работает.Осталось спаять умножитель ишу конденсатор и диоды подходящие.Питание пока зарядник телефона на 5в.500а.там видно будет.

Вот конденсатор и диоды у себя не нашёл, жду из поднебесной.

Давно присматриваюсь к подобному способу копчения. Для меня есть открытый вопрос: куда подключать высоковольтный вывод от катушки? Известно, что ток идет от + к -. Значит на вешале должен быть минус (чтоб дым лип на продукт). Вы подключили высоковольтный вывод на продукт. Значит там минус? Тогда как работают свечи в машине, ведь этот вывод от катушки соединен с центральным электродом свечи, а минус свечи на резьбе. Значит этот вывод у катушки плюсовой? Как правильно?

Правильно говоришь, когда собирал, накосячил, по теории работать не должно было, Но закоптилось и сало и рыба гораздо быстрей чем при классическом копчении.Та коптилка сгорела, термостат вышел из строя, сейчас строю новую и постараюсь без путаницы обойтись

Собрал эту схему, стал пробовать на искру, почти сразу сгорел коммутатор. Не знаете, почему?

Может с брачком был? или контакт не очень хороший на массу. Может по напряжению скачки были. Причин может быть множество, у меня пока работает, попробуй другого производителя и напряжение проконтролируй.

Можно эту схему еще больше упростить добавив кулер от компа с тремя выходами. Там уже этот датчик встроен в него. И сетку надо с двух сторон устанавливать

Б/у куллера не нашлось, а новый он больше стоит чем АЗ-1

Ясно. Но сетку все же надо еще одну добавить. Я долго собирался и решил теперь тоже заморочиться со сборкой данного девайса. Вот еще думаю из строяника от ты сделать или же вазлвский вариант

” Вот еще думаю из строяника от ты сделать или же вазлвский вариант” Братан, реально не вьехал :).А вторую сетку добавлять буду, камеру новую уже собрал.

Из телевизорного строяника от кинескопа хотел написать. Можно заморочиться и сделать. Но решил не заморачиваться и сижу собираю из вазовского.

С помощью собственной коптильни в домашних условиях можно приготовить копченую рыбы или мясо. Холодное копчение в домашних условиях дает вкуснейший продукт. Многих останавливает нехватка времени для занятия любимым делом, ведь процесс копчения занимает несколько суток, и все это время нужно поддерживать оптимальную температуру и контролировать нормальную работу обеспечивать бесперебойное производство дыма.

Метод электростатического копчения лишен этих недостатков. Продукты, приготовленные с его помощью, обладают высокими вкусовыми свойствами и при этом не требуют значительных временных затрат.

Какие продукты можно готовить в коптильне

Продукты с высоким содержанием жира стоит коптить холодным методом. Большинство из блюд для приготовления холодным способом копчения стоит хорошо замариновать. Домашние колбаски, сало, большая мясная вырезка, мясной рулет, жирная рыба (скумбрия, лосось) и многое другое, под действием низкой температуры прекрасно провяливаются и отдают лишний жир. Кроме того, продукты с высоким процентом жирности сохраняют свежесть за счет длительного окуривания и могут храниться в течение месяца в холодильнике.

Овощи, курицу, морепродукты и нежирную рыбу (окунь, лещ) желательно коптить горячим способом. Довольно высокая температура обработки даёт аппетитную корочку и сделает блюда нежными с ярким вкусом. Но при этом время хранения таких продуктов не больше 4 – 5 дней.

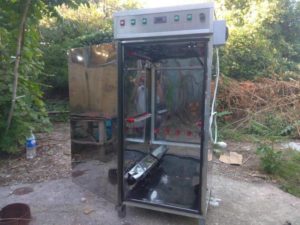

Электрокоптильня – это прекрасный компактный агрегат, который позволит безопасно приготовить замечательные блюда из курицы, рыбы, мяса и овощей. Каждый семейный праздник или просто выходной, можно порадовать себя и своих близких качественными копченостями на семейном столе без лишних затрат, благодаря вот такому универсальному домашнему атрибуту.

Рекомендации по использованию

Поскольку при копчении жирных продуктов, таких как сало или жирная рыба, на коптильне остаются следы и разводы, следует своевременно проводить влажную уборку коптильной камеры. Лучше всего чистить разборную конструкцию сразу после остывания, используя моющие средства, такие как «Shine», Sorti или аналогичные. Генератор должен оставаться сухим и чистым

Всегда обращайтесь с ним осторожно, так как электрический заряд может оставаться в генераторе некоторое время даже после его выключения

Если требуется быстрый доступ к катоду или другим токоведущим частям установки, необходимо закоротить компоненты с помощью провода с резистором 5-10 кОм и ручкой, за которую провод можно безопасно перемещать. Бессмысленно вводить различные переключатели и кнопки, так как при запуске генератора они сразу же будут охвачены искрой.

Влажность воздуха в помещении для курения не должна превышать 80%. Все электрические части должны быть хорошо изолированы, а сама коптильня должна стоять на диэлектрическом основании. После включения коптильни ее нельзя трогать, а продукты, находящиеся в ней, не должны соприкасаться ни с чем, кроме крючков, на которых она подвешена.

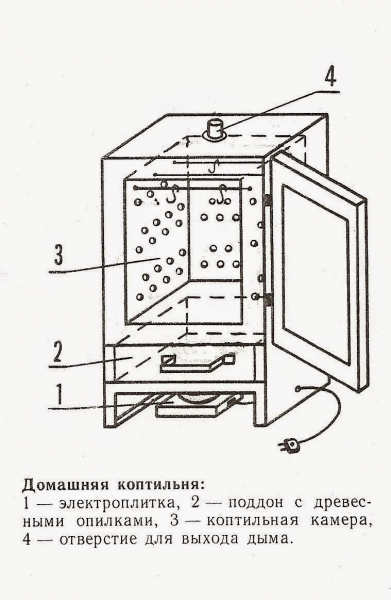

Для сборки коптильного шкафа можно использовать готовые металлические или деревянные детали, а также готовое пространство из холодильника или старого кухонного шкафа. Храните готовые продукты в холодном, сухом подвале, кладовой или холодильнике.

Владельцы коптилен, собравшие свои собственные коптильни, говорят о различном времени приготовления своих продуктов. Поэтому время, необходимое для завершения этого процесса в конкретной собранной модели, может быть определено только экспериментально.

Post Views: 85
