Пусконаладочные работы

Перед запуском всей системы необходимо произвести следующие работы:

• На входах в автоматы и УЗО должно быть тестером проверено напряжение. Это требуется для исключения короткого замыкания;
• Разные участки необходимо включать последовательно с проверкой работоспособности каждого. Начинать следует с линий, питающие бытовые приборы с высокой мощностью;
• Электрощиток держится открытым несколько часов, пока производится тестирование всей системы напряжения;
• Только после этого тестирования навешивается и закрывается крышка, а перед этим монтируются заглушки на свободных местах модулей;
• Для простоты на внутреннюю часть дверцы наклеить схему.

Необходимые инструменты и подготовка к работе

Схема составлена, расположение элементов продумано. Далее пришло время установить сам бокс, если вы не сделали этого раньше. Монтаж распределительных щитовосуществляется согласно его типу: он может быть утоплен в стене (придется вырезать проем) или просто крепиться к ней, выступая на определенную ширину. Врезку ящика осуществляют при помощи шлифмашинки с алмазным кругом. Ящик прикладывают к стене, обводят карандашом или мелом по контуру, затем вырезают прямоугольник, “дробят” его на квадратики алмазным диском, а затем при помощи перфоратора или долота выбивают их на нужную глубину. Крепление производится дюбелями или саморезами.

Также для подключения вам понадобятся отвертки (крестообразные и обычные), мультиметр (для прозвона), нож для снятия изоляции, клеммы для соединения проводов или паяльник с оловом и припоем для спайки. Мы рекомендуем использовать клеммы — они надежные, стоят недорого и значительно ускоряют процесс сборки.

Установка корпуса

После всех монтажных работ по установке и подключению устройств, необходимо установить электрический щиток в специально подготовленный корпус

Важно правильно определить место установки, учитывая требования безопасности и удобства эксплуатации

Перед установкой корпуса следует убедиться, что его размер соответствует количеству установленных устройств, проводов и кабелей. При желании можно добавить дополнительные элементы, чтобы расширить функциональность щитка.

Для установки корпуса необходимо выполнить следующие шаги:

• Очистить место установки от остатков старых материалов и мусора.
• Отметить уровень для крепления корпуса.
• Проделать отверстия для крепежных элементов.
• Закрепить корпус на месте.
• Проверить плотность соединений и качество установки.

Установка корпуса является одним из важных этапов монтажа квартирных электрических щитков. Данный этап необходимо выполнять аккуратно и в соответствии с рекомендациями производителя для обеспечения безопасности и качественной эксплуатации.

Электропроводка для электроустановок

проводка для блока розеток

Любое из комнатных помещений должно быть оборудовано стандартным типом освещения, которое может дополняться местным освещением в виде торшера, бра, настольной лампы. Большинство специалистов считает, что достаточно использовать 1 розетку на 6 кв. метров площади комнаты. Для компьютеров и телевизоров можно предусмотреть блок розеток. В кухонном помещении домовладельцы имеют множество различных бытовых приборов, куда входит микроволновая печь, посудомоечная машина, соковыжималка и др. поэтому благоразумно предусмотреть достаточное количество розеток и проводников.

розетка 300 мм от чистого пола

Местоположение выключателей зачастую определено недалеко от двери на расстояние от дверного проема 10 см и уровня чистого пола 90 см. Главное, чтобы при открытии двери не перекрывался доступ к выключателю.  Уровень розеток должен достигать отметки 30 см от уровня пола. Большинство специалистов рекомендуют приобретать выключатели и розетки на керамической основе с медными контактами. Непосредственно перед выполнением установки розеток в помещениях необходимо определиться с их местоположением, а также актуальностью их установки, маршрутом прокладки кабелей, объемом проводов, а также местоположением распределительных коробок.

кабель для монтажа в квартире

Для оптимального подключения розеток используется медный кабель марки ВВГнг. Этот элемент необходим для внутренней прокладки, так как укрывается специальной изоляцией, которая препятствует горению. Размер сечения проводов в кабеле непосредственно связан с результатами мощности электрических приборов. В основном, этот показатель достигает отметки 2,5 мм. Он содержит несколько жил в виде фазы, ноля и земли. В старых строительных сооружениях, где заземление в электрораспределительных щитках отсутствует, используется двухжильный кабель (фаза, ноль).

УЗО и автоматические выключатели (АВ) для отдельных групп

Каждая линия потребителей, выходящая из кросс-модуля, защищается отдельными автоматами и УЗО. Когда речь заходит об их установке в распределительный щиток, сразу возникает два вопроса:

1. Как правильно выбирать защитные устройства по номиналу и дифференциальному току отсечки?
2. Как и в какой последовательности УЗО и автоматы соединяются между собой?

Постараемся дать на них развернутые ответы. Для начала давайте выясним, какие функции выполняют представленные устройства:

1. УЗО защищает человека от поражения электрическим током, при этом оно не может защитить себя и электроустановку от сверхтоков и токов короткого замыкания. Поэтому систему электроснабжения в обязательном порядке следует оснащать одновременно и УЗО, и АВ.
2. Автоматические выключатели же никак не реагируют на токи утечки, но защищают цепь от перегрузок и коротких замыканий.

В основе защитного действия УЗО лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам, находящимся под напряжением. При нормальных условиях ток, протекающий по нейтральному проводу, точно равен току в фазном проводе. Если между ними возникает разница из-за утечки на землю через поврежденную изоляцию или через тело человека, то прибор реагирует на это немедленным отключением сети.

Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.

Сергей Савельев

Розеточные линии (сечение кабеля 2,5 мм²) защищаются АВ на 16А, линии освещения (сечение кабеля 1,5 мм²) АВ на 6 или 10 А. Потребители мощностью более 3,5 кВт подключаются к щиту отдельным кабелем через отдельный АВ. Сечение кабеля и номинал АВ в этом случае нужно рассчитывать.

На корпус АВ всегда наносится буквенное обозначение категории устройства по току срабатывания (например, B16, C16). Цифра, стоящая после буквы, обозначает номинал устройства в амперах. В бытовых системах используются АВ следующих категорий: «В» и «С». Устройства категории «B» срабатывают практически мгновенно при увеличении тока в цепи до 3–5 номиналов. Устройства категории «C» рассчитаны на мгновенное отключение при 5–10 номиналах. Следовательно, автоматы категории «В» наиболее чувствительны к токам короткого замыкания и особенно рекомендуются для деревянного домостроения.

Теперь, что касается УЗО: эти устройства выбирают сразу по трем параметрам:

1. По номинальному току. Обозначение номинального тока прописывается в амперах и наносится на корпус устройства. При этом буквы, обозначающие категорию отключения (которые используются для маркировки автоматических выключателей или дифференциальных автоматов), на корпусе УЗО не прописываются.
2. По номинальному дифференциальному току – основной параметр УЗО, обозначаемый в миллиамперах (10 мА, 30 мА и т. д.).
3. По категории токов утечки: устройства группы – «АС» – срабатывают только на переменный ток утечки. Более чувствительные устройства (группа – «А») – реагируют и на переменные, и на пульсирующие токи утечки. В простых домашних системах допускается использовать устройства группы – «АС».

Сергей Савельев

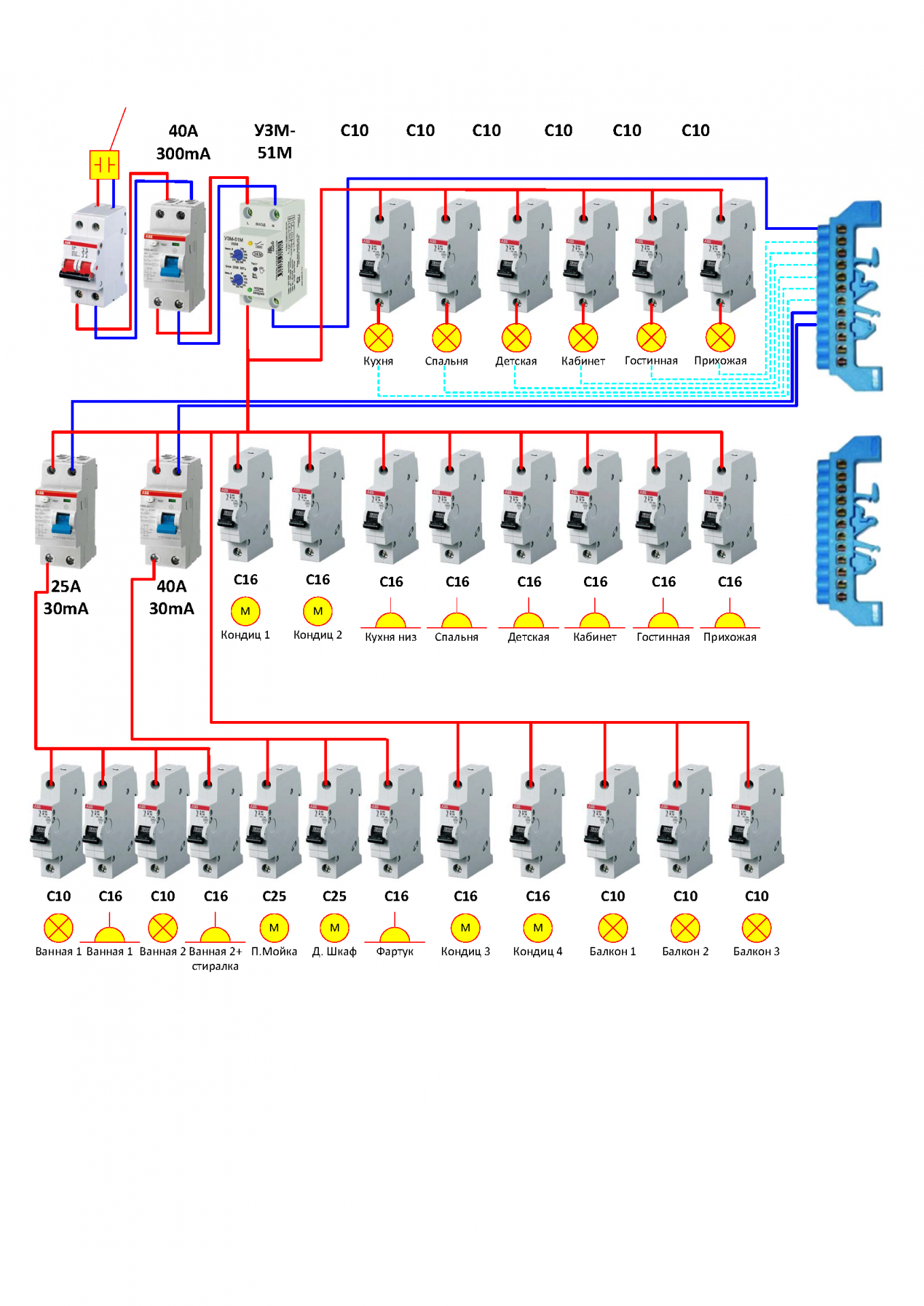

УЗО на 30 мА ставят «во главе» группы автоматических выключателей (например, 3-4 автомата подключаются к одному УЗО). Номинальный ток УЗО при этом должен быть не меньше, чем у вышестоящего АВ (как правило, вышестоящим является вводной АВ).

Итак, к каждому УЗО можно подключать несколько АВ, защищающих отдельные группы потребителей.

Если номинал УЗО больше или равен номиналу вышестоящего автомата, то к такому УЗО можно подключать несколько АВ (даже если суммарный номинал автоматов будет больше номинала УЗО). Если же номинал УЗО меньше вышестоящего АВ, тогда к УЗО можно подключать несколько автоматов, только при одном условии: если их суммарный номинал не превышает номинального тока УЗО.

Проще говоря, само УЗО находится под надежной защитой, если до или после устройства в цепь включен АВ, номинал которого меньше или равен номиналу УЗО.

И еще о номинале УЗО.

R0c0t Пользователь FORUMHOUSE

Помещения с высоким уровнем влажности (ванные комнаты, душевые) рекомендуется защищать УЗО с дифференциальным отключающим током – 10 мА, если на них выделена отдельная линия. В остальных случаях, например, если одна линия выделена на несколько помещений (кухня, ванная и т. д.), следует использовать УЗО с дифференциальным током срабатывания – не более 30 мА (СП 31-110-2003).

Фото монтажа электрического щитка

• Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

• Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

• Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

• Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

• Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

• Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

Установка комплектующих элементов

Все устройства, монтируемые в электрическом щитке имеют унифицированные стандартные размеры, что значительно облегчает их установку. В качестве основного крепления используется DIN-рейка, изготовленная в виде металлического профиля. Измерение посадочных мест производится в модулях. Данная единица соответствует одному месту, которое занимает однополюсный автоматический выключатель.

При расчетах количества мест, которые нужно предусмотреть в щитке, необходимо учитывать, что два модуля соответствуют двухполюсному автомату, а три модуля – трехполюсному. Для однофазного УЗО требуется два модуля, для трехфазного – четыре. Один клеммник занимает один модуль, а электросчетчику может потребоваться 6-8 модулей, в зависимости от его конструкции.

Сборку щитка в квартире рекомендуется выполнять на плоской и ровной поверхности, например, на столе. На стене эту процедуру проделывать гораздо сложнее и неудобнее. В любом случае крепление для щитка устанавливается еще до того как он будет заполнен оборудованием.

Первым всегда устанавливается вводное устройство автоматической защиты. Далее принципиальная схема может осуществляться на практике в двух вариантах:

1. Линейная схема предполагает расположение всех УЗО после вводного автомата, а уже за ними располагаются автоматические выключатели. В этом случае на линии очень трудно обнаружить возникшую неисправность.
2. Групповая схема. Вначале устанавливается общее УЗО для всей группы, а затем – автоматы. В этом случае при аварии отключается только одна группа, а все остальные продолжают работать.

Монтаж приборов выполняется по общим правилам:

• Провода на входе и внутри щитка используются с одинаковым сечением.
• Каждый прибор располагается на панели таким образом, чтобы вход был сверху, а выход снизу.
• Зажимы многожильных проводов выполняются с помощью наконечников НШВИ.
• Для соединения в одной клемме двух проводов используются специальные наконечники, предусмотренные для двух проводников.

Перед тем как приступать к расключению, к электрическому щитку необходимо подвести все провода, которые являются составными частями общей цепи квартиры или частного дома.

После подготовки можно приступать непосредственно к сборке. Все модули располагаются на DIN-рейке в соответствии с разработанной схемой и закрепляются при помощи фиксаторов. В случае необходимости каждое устройство можно сдвинуть в сторону, чтобы освободить место под следующий прибор. После этого все приборы соединяются между собой проводами, которые также требуют предварительной подготовки.

Виды электрощитков

По происхождению распределительные щитки делятся на собранные самостоятельно и производственного изготовления — оба вида комплектуются под определённые системы электроснабжения квартир.

Готовые щитки производятся предприятиями, специализирующимися на электромонтаже. Если приобретаемое в магазине готовое изделие имеет сертификат, можно не сомневаться в качестве его комплектующих и сборки, но выбранный щиток должен соответствовать системе электроснабжения квартиры по всем параметрам.

Приобретать и устанавливать щитки сомнительного происхождения опасно – велика вероятность неотключения поврежденной цепи автоматически. Доверять безопасность жилья лучше проверенным производителям, например, ABB (Швеция-Швейцария), Makel (Турция), IEK (Россия), FOTKA (Греция). Но, чтобы быть уверенным в успешной установке своими руками даже высококачественного щитка, нужны опыт выполнения таких работ или помощь консультанта-профессионала.

Использование безымянной продукции китайского и турецкого производства следует исключить — экономия на безопасности не допустима. Кроме того, даже при качественных комплектующих такие мини-боксы часто бывают хрупки, а изделия белого цвета через несколько месяцев желтеют.

Самостоятельная сборка распределительного щитка производится из комплектующих с необходимыми параметрами — по схеме, выполненной под конкретную систему электроснабжения. Приобретается мини-бокс нужных габаритов и конструкции, в котором компонуются и монтируются необходимые комплектующие.

По материалу изготовления корпусы для щитков делятся на пластиковые, металлические и комбинированные. Для квартиры больше подойдёт мини-бокс из пластика – лёгкое изделие эстетичного исполнения, не требующее заземления.

При выборе распределительного щитка из нескольких равноценных вариантов лучше отдать предпочтение изделию с прозрачной дверцей мини-бокса, позволяющей и в закрытом состоянии контролировать состояние автоматов визуально.

По способу установки мини-боксы подразделяются:

• наружные (накладные, навесные) – удобные при наружной проводке и в деревянных домах, простые в установке, но занимающие определённый объём;
• встраиваемые – более эстетичные (монтируются заподлицо стене), но сложные в установке, так как требуют устройства монтажной ниши.

Нормативные документы и правила

Требования к установке электрощитка прописаны в ГОСТ 51321.1-2007

Щиток – распределительное устройство, работающее под напряжением до 1 кВт. Его особенности рассмотрены в гл. 4.1. 7-го издания ПУЭ. Требования к ВРУ в жилом многоэтажном здании прописаны в ГОСТе 51732-2001, а к распредщиткам – в ГОСТе Р 51628-2000. Поскольку квартирный электрический щиток относится к низковольтным распределительным и управляющим аппаратом, требуется обратиться к ГОСТу 51321.1-2007.

Основные требования и правила установки

В ГОСТах и ПУЭ указан правильный способ подключения щитка.

Нормативы отмечают несколько моментов:

наличие комплектной схемы с номиналом автомата защиты, типа и сечения кабеля, установленной и единовременной мощности, параметров защиты оболочки корпуса; разрешен монтаж модулей, укомплектованных внутри или снаружи паспортной табличкой; обязательное нанесение знака «Осторожно напряжение» по форме, регламентированной ГОСТ Р 12.4.026; выбор сечения кабеля для прокладки внутри согласно номиналу защитных автоматов;

подбор изоляции провода, способной выдержать напряжение переменного тока не меньше 660 В;
защита болтовых соединений от вибраций и короткого замыкания тарельчатыми пружинами, контроллерами, пружинными шайбами, наконечниками;
сборка нулевых проводников на шинах N и RE;
подключение REN-провода на RE щитка;
использование клемм для защиты вводного и выводного провода;
выполнение работ при помощи отверток со шлицами под шлиц винтов, инструмента с заизолированными ручками;
маркировка кабеля цветными ПВХ-трубками – синей/голубой (рабочий ноль), желто-зеленой (ноль защиты), красной/коричневой (фаза);
маркировка контактов шин N и RE по порядковым номерам защитных автоматов;
подключение по одному проводнику на зажим шины N или RE;
обозначение отходящих кабелей круглыми (напряжение линий от 1000 В), квадратными (напряжение до 1000 В), треугольными (контрольный) бирками.

Какой корпус надежнее – из металла или пластика

Металлический распределительный щиток в деревянном доме

Квартирный щиток выпускается в металлическом и пластиковом корпусе. Выбор материала зависит от проекта, техзадания на проектирование и финансовых возможностей пользователя.

Электрощит из металла имеет ряд особенностей:

• надежная посадка на защитный ноль;
• высокие антивандальные характеристики;
• хорошие показатели пожаростойкости;
• устанавливается на улице или в подъезд;
• влагостойкость класса IP31 – IP54.

Минус металлического корпуса – необходимость заземления. Третий провод понадобится выводить с основного щита питания квартиры.

Пластиковый электрический щиток у двери в прихожей

Пластиковый корпус отличается следующими характеристиками:

• подходит под дизайн интерьера;
• можно встраивать в специальную нишу;
• стойкость к влажной среде;
• красивая прозрачная или тонированная дверца;
• отличная пылестойкость.

При плохой изоляции есть риски возгорания пластика и возникновения пожара. В данном случае лучше приобретать короб из текстолита.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

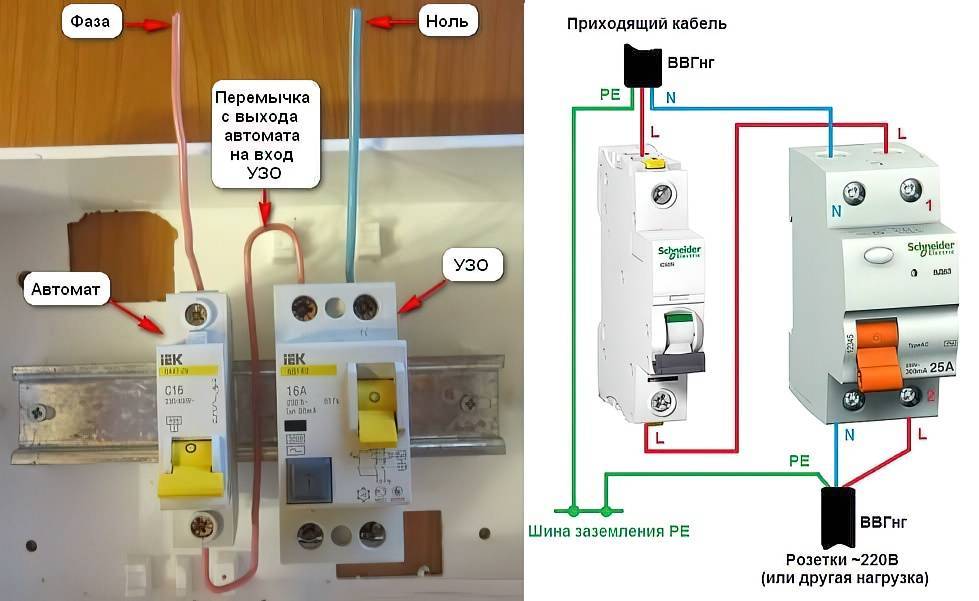

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

https://youtube.com/watch?v=BqzJmxvtRfo

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле. О том, как правильно подключить УЗО, смотрите видео-урок

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией. Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

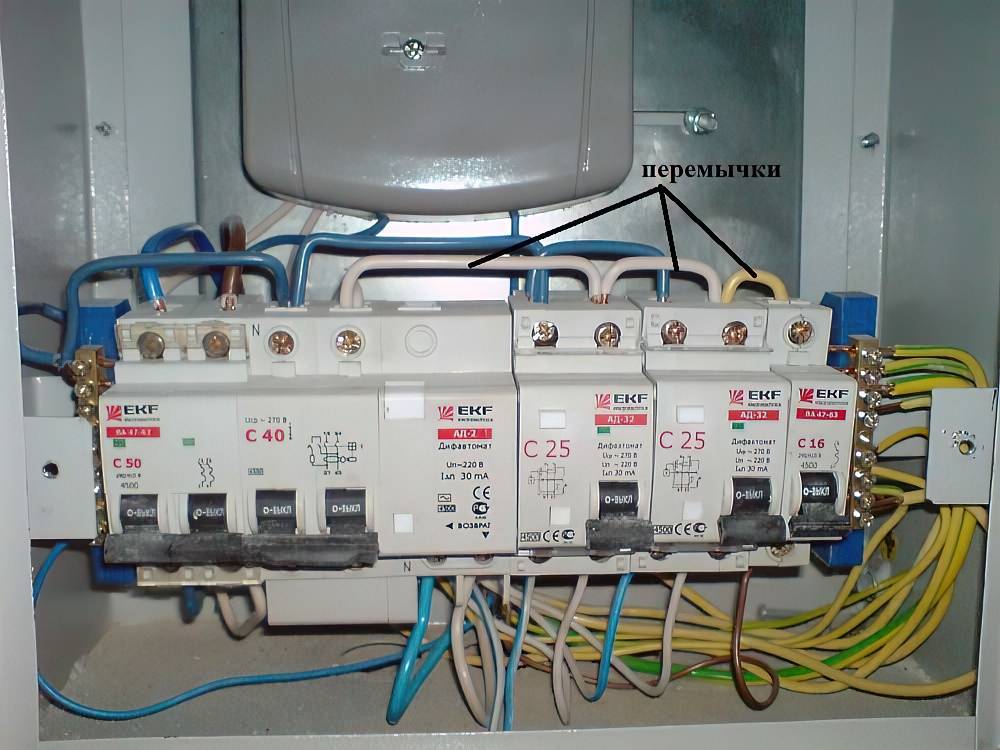

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

• Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
• Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Монтаж распределительного щитка

Установка распределительного щитка должна производиться опытным мастером. Она включает в себя два этапа: подготовительный и основной.

Первый этап состоит из следующих манипуляций:

• Проверяется наличие необходимых составляющих;
• Корпус устанавливается на выбранное место;
• Подготавливается вводной кабель, снимается верхний слой изоляции. Если проводка разветвлена и концов много, их необходимо промаркировать.

Второй этап подразумевает следующую последовательность действий:

• Устанавливается вводной автомат.
• Монтируется нулевая планка, куда подсоединяются провода с нулевой фазой, кроме тех, которые подключаться через УЗО.
• Устанавливается счетчик (если он будет располагаться внутри квартиры).
• Устанавливается общее УЗО для противопожарной защиты. В итоге получается входная группа, включающая в себя вводной автомат, счетчик и УЗО.
• Устанавливаются линейные автоматы. Они закрепляются на DIN-­рейке, после чего подсоединяются друг к другу гребенкой. Соединение производится через верхние клеммы, нижние используются для кабелей.
• Устанавливаются линейные УЗО на группы. Аппарат может быть установлен на контур подключения с одним прибором (чаще всего стиральной машиной) или на несколько групп, например, на свет и розетки в определенной комнате. Через УЗО также подключаются линейные аппараты, дополнительно на эту группу должна быть установлена нулевая шина.
• Устанавливаем заземляющую шину и подключаем к ней PE-провода от кабелей нагрузки. Если контур заземления не предусмотрен, защитные провода можно подключить к шине заземления, но делать это следует на общем щите в подъезде или на РП. Это позволит разделить защитный и рабочий ноль.
• После установки и соединения всех элементов друг с другом и шинами, подключается вводной кабель. При однофазной сети у него будет три жилы: фаза, ноль рабочий и ноль защитный, при трехфазной жил уже будет пять – три фазы, ноль и защитный проводник. Фаза подсоединяется к вводному автомату, защитный ноль – к защитной шине, рабочий ноль – к нулевой шине. Далее фаза подключается к первому линейному автомату. При выходе фаза подключается к нагрузочному кабелю домашней сети. Если установлены дополнительные УЗО, фаза и ноль «раздаются» через них с применением нулевых шин.
• После подсоединения питающего кабеля клеммники счетчика должны быть запломбированы инспектором.

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

• Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
  1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
  2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
  3. Большее количество распределительных коробок в каждой комнате.

Обратите внимание! Для питания мощных электроприборов лучше выполнить отдельную группу со своим автоматическим выключателем и при необходимости своим УЗО

• Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм 2 или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
• Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

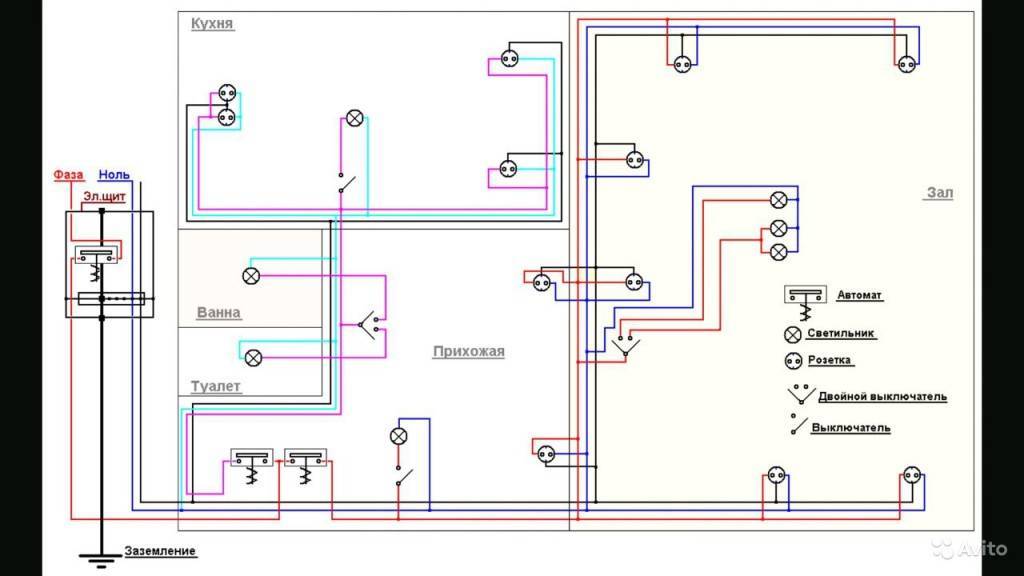

Вариант схемы питания квартиры от одной группы

Схема питания однокомнатной квартиры от нескольких групп

• Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
• Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
• К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
  1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
  2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
  3. Необходимость монтажа распределительного шкафа в квартире.

Обратите внимание! При монтаже распределительного щита в квартире ,согласно п.7.1 ПУЭ, он должен быть оборудован в удобном для обслуживания месте, не иметь оголенных частей, закрываться на замок, располагаться не ближе 50 см от трубопроводов, быть изготовлен из несгораемых материалов, а автоматические выключатели должны быть установлены только на фазных проводах. Вариант электроснабжения квартиры с двумя группами. Вариант электроснабжения квартиры с двумя группами

Вариант электроснабжения квартиры с двумя группами

При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

Соблюдая наши нехитрые рекомендации по правилам расчета и выбора схемы электроснабжения однокомнатной квартиры, вы без труда смонтируете надежную и долговечную электросеть. При этом ее надежность и запас прочности будет отвечать самым высоким стандартам. А при качественном монтаже безопасность такой электросети будет отвечать всем нормам ПУЭ и не приведет к пожару или другим неприятным ситуациям.
