Электросчетчик Нева: описание, двухтарифный, одно- и трехфазный, снятие показаний

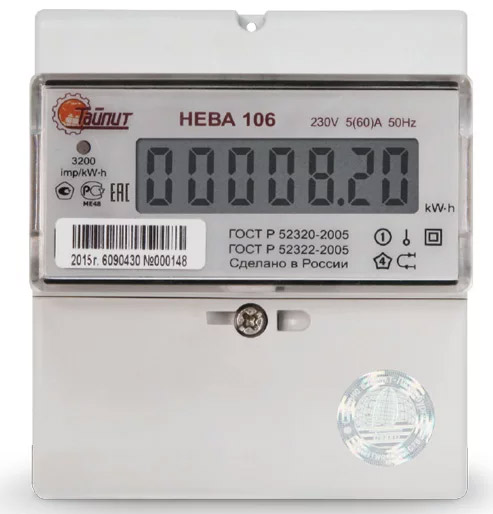

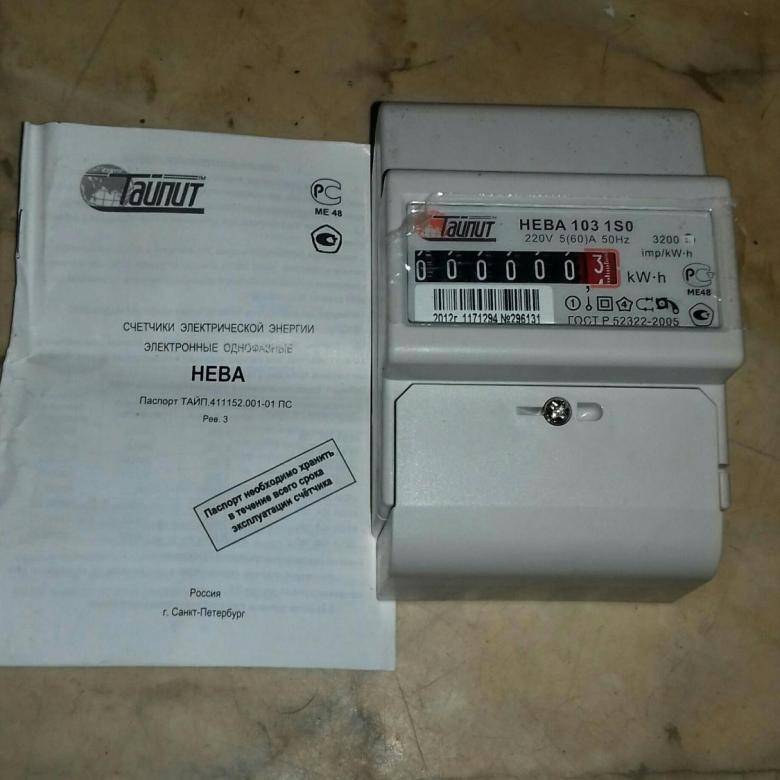

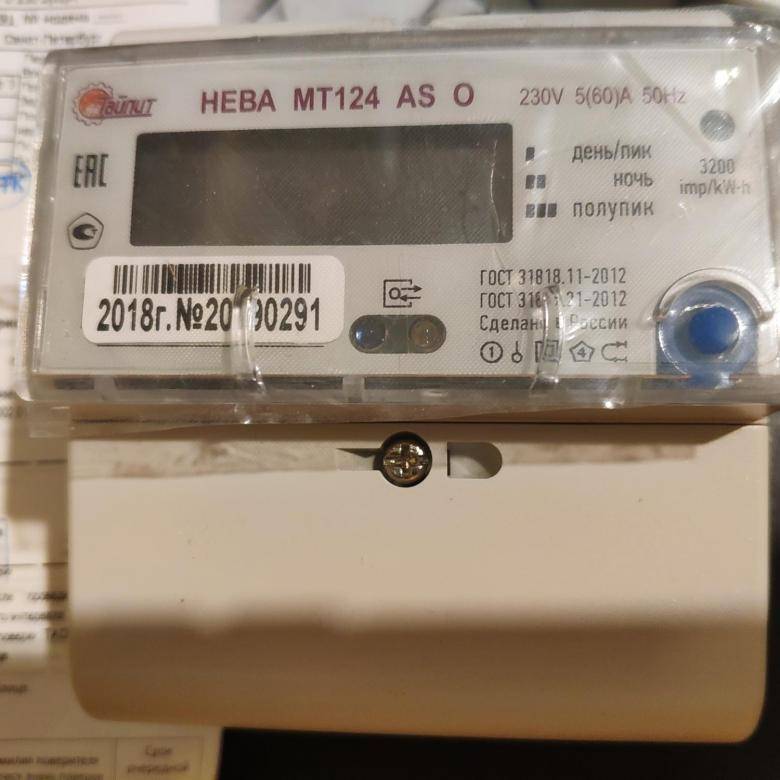

Устройство и принцип работы

Принцип работы устройства основан на фиксации импульсов электроэнергии и математической обработке данных, с последующим выводом показаний на жидкокристаллический дисплей. Изделие может вести учёт одновременно по 4-м тарифным планам, фиксируя характеристики сети и основные происшествия в ходе функционирования во встроенной памяти.

Корпус аппарата предусматривает две крышки – основную и отсека с клеммами. Внутри расположены следующие узлы:

датчики напряжения и электротока;
блок питания;
счётное устройство с платой внутренней памяти и жидкокристаллическим дисплеем;
часы, фиксирующие текущее время;
литиевая батарея;
измерительная и интерфейсная схемы;
оптический импульсный и испытательный выходы.

Возможно комплектование дополнительными элементами, в зависимости от модификации изделия, включая устройства для удалённой передачи информации.

Технические характеристики

Технические характеристики НЕВА 112

Срок службы прибора

Прибор может использоваться в течение 30 лет при условии соблюдения требований инструкции по эксплуатации. Заводом изготовителем установлен гарантийный срок 5 лет. Если за это время по причине брака при изготовлении или транспортировки счётчик выйдет из строя, гарантийный ремонт выполняется в специализированной мастерской изготовителя, или устройство подлежит замене при невозможности восстановления.

Межповерочный интервал

Если энергомер устанавливается в пределах РФ, величина межповерочного интервала составляет 16 лет. В других государствах указанная периодичность определяется местными законодательными нормами. Счётчик должен поверяться изготовителем, поэтому покупателю необходимо убедиться в наличии соответствующей записи в паспорте оборудования. После поверки специалист, её производивший, накладывает пломбу, отмечает дату и результаты проведённых работ в паспортной документации.

Стоимость счётчика

Стоимость этой модели энергомера – около 1300 рублей. Если приобретать продукцию через интернет, несмотря на оплату услуг по доставке, цена будет немного меньшей, однако купленный таким способом прибор сложнее предъявить к гарантийному обслуживанию, если в этом возникнет необходимость.

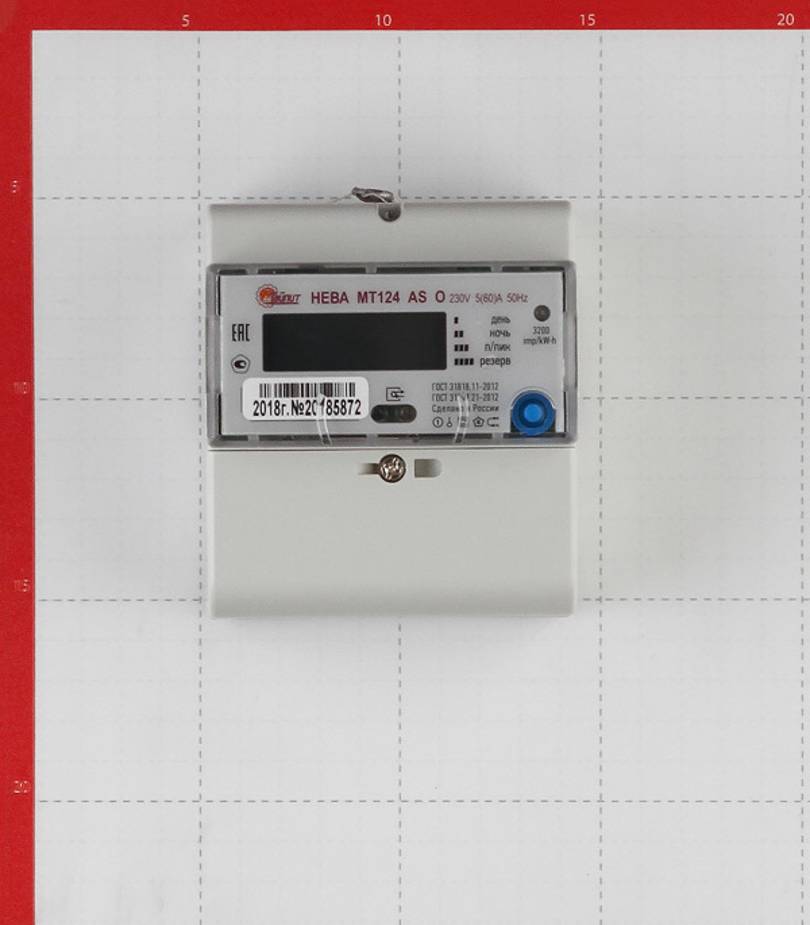

Упаковка и размеры

Габаритные размеры, мм – 164х113х51
Масса не более, г – 400
Размеры индивидуальной упаковки, мм – 180х120х55
Количество индивидуальной упаковки в транспортной коробке – 30 шт.
Размеры транспортной коробки,мм – 290x365x390

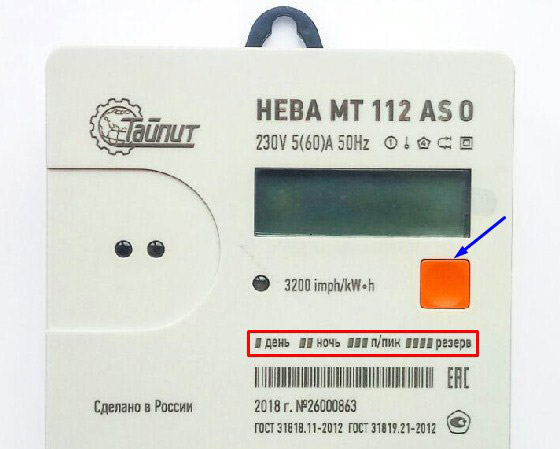

Однофазный счётчик электроэнергии – Тайпит Нева 112

Электросчётчик Нева 112 – однофазное изделие от отечественного производителя, рассчитанное для использования розничными потребителями энергоресурсов, объектами промышленного, мелкомоторного, бытового сектора и социальной инфраструктуры. Прибор изменяет активное значение потреблённой электрической энергии в режиме 4-х тарифов.

Вид счётчика – Нева МТ 112 AS 0

Устройство и принцип работы

Корпус с колодкой и крышкой клемм состоит из следующих частей:

блока питания, использующим энергию сети для функционирования систем аппарата;
измерительной микросхемы;
микроконтроллера;
датчиков электротока и напряжения;
автономной памяти, фиксирующей основные события и настройки;
жидкокристаллического дисплея, выводящего показания потреблённой электроэнергии, показывающего время и прочие служебные сведения;
литиевой батарейки, применяемой для питания устройства при отключении подачи энергии;
оптического порта;
кнопки, управляющей работой дисплея.

Оснащение счётчика Нева 112

Количество потреблённых киловатт-часов, после вычисления и обработки электронным оборудованием прибора, поступает на дисплей.

Технические характеристики

ХарактеристикиВеличина

Класс точности	1
Номинальное напряжение, В	230
Номинальная частота, Гц	50±2,5
Рабочий диапазон напряжений, В	от 161 до 264
Базовый (максимальный) ток, А	5 (60)
Стартовый ток (порог чувствительности)	0,004Iб
Потребляемая мощность:
по цепи напряжения, не более, ВА по цепи тока, не более, ВА	8,5 0,1
Тип счетного устройства	Электронное
Активная мощность, потребляемая в цепи напряжения, не более, Вт	1,0
Точность хода часов счетчика, с/сутки, не более:
при нормальных условиях при отсутствии напряжения питания	± 0,5 ± 1,0
Разрядность	5 + 2
Количество тарифов	4
Максимальная площадь сечения проводников, мм²	50
Рабочий диапазон температуры воздуха, °С	от -40 до +70
Габаритные размеры (длина, ширина, высота), мм	164×113×51
Масса, кг	0,4
Способ крепления	рейка ТН35 или 3 винта
Средняя наработка до отказа, час	280000
Срок службы, лет	не менее 30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 1492

Размеры счётчика электроэнергии – Нева 112

Документация

Паспорт образца 2020 года: Смотреть
Предыдущий вариант паспорта: Смотреть
Руководство по эксплуатации: Смотреть
Свидетельство СИ: Смотреть
Описание типа: Смотреть
Декларация соответствия: Смотреть
Рекламный проспект производителя: Смотреть
Каталог продукции Нева: Смотреть
Прайс на приборы Нева: Смотреть

Гарантия на прибор

Компания гарантирует потребителю качество продукции, в соответствии с требованиями государственных стандартов. Если пользователь придерживается установленных производителем правил обращения с устройством, продолжительность гарантии устройства – 6 лет от момента совершения покупки или установки устройства, при условии не превышения 7-летнего срока от даты производства.

Если изделие приобретено у официального дилера, торговая фирма поддерживает гарантийные обязательства с производителя.

Преимущества прибора

Счётчик отличается следующими достоинствами:

надёжной и долговечной конструкцией;
высокой точностью измерения;
дополнительными функциями, позволяющими тестировать работу устройства и учитывать и хранить служебную информацию, измерять мощностные показатели;
возможностью использования в условиях нескольких тарифов;
высокой защитой от вмешательства в работу за счёт 2-х электронных пломб и индивидуального программного обеспечения;
привлекательным внешним видом с маркировкой, нанесённой лазером и указывающей основные параметры устройства;
наличием светового индикатора на передней панели, сигнализирующего об интенсивности расхода энергии;
большим ресурсом и межповерочным интервалом;
универсальностью установки;
простотой снятия показаний.

Разновидности счётчика

Прибор производится в единственном исполнении. Полная маркировка счётчика, исключая название линейки и номер 112 – AS O 5(60) S. Исходя из обозначения расшифровываются особенности прибора, указанные в технической документации.

Замена батарейки

Аппарат оборудован литиевой батареей CR2450N-MFR HR с величиной напряжения в 3 В.

Последовательность замены батарейки:

Снимается крышка корпуса, после выкручивания винтов.
Аналогично демонтируется крышка клеммного отсека.
Отсоединяется электронная плата.
Удаляется старая батарейка с помощью точечной пайки и устанавливается новая.
Изделие собирается в обратной последовательности.

Допускается использовать другой элемент питания с аналогичными характеристиками.

Опрос и схема подключения электросчетчика Нева МТ 324 – яЭнергетик

Счетчик электрической энергии трехфазный многотарифный применяется на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах.Прибор устанавливается на рейку TH35. Счетчик интегрируется в автоматизированные системы учета (АИИС КУЭ).

Общая информация Технические характеристики Схема подключения

Текущие показания
Показания на начало суток
Показания на начало месяца
Профиль мощности
Параметры электроэнергии
Корректировка времени
Управление реле

Счетчик оснащен

Оптическим портом по ГОСТ IEC 61107-2011;
Интерфейсом EIA 485 с питанием от встроенного блока питания, протокол обмена по ГОСТ IEC 61107-2011;
Модемом ZigBee в исполнениях НЕВА МТ 324 AR RF2PC;
Расцепителями в исполнениях НЕВА МТ 324 AR RF2SC и НЕВА МТ 324 AR E4SC;
Подсветкой ЖКИ для удобства считывания информации в местах со слабым освещением;
Кнопкой для смены кадров индикации, а также включения индикации при отключенном питании, обеспечивающей возможность съема показаний;
Датчиком магнитного поля в исполнениях НЕВА МТ 324 AR RF2SC и НЕВА МТ 324 AR E4SC;
Электронной пломбой крышки клеммной колодки;
Аппаратной защитой разрешения записи;
Оптическими и электрическими испытательными выходами активной и реактивной энергии;
Электрическим испытательным выходом встроенных часов.

Счетчик измеряет параметры сети

Среднеквадратические значения тока и напряжения пофазно;
Частоту сетевого напряжения;
Активную мощность суммарно и пофазно;
Реактивную мощность суммарно и пофазно;
Углы между векторами напряжения;
Фактор активной мощности, суммарно и пофазно.

Счетчик измеряет и хранит в памяти измеренные значения

Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам;
Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца, в течение 12 месяцев;
Максимальных активных и реактивных мощностей по каждому тарифу за месяц в течение 12 месяцев;
Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании суток, в течение 128 суток;
Активных и реактивных мощностей, усредненных на 30-ти минутном интервале, в течение 128 суток;
Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по четырем тарифам.

Счетчик сохраняет в журнале событий дату и время

Включения и отключения питания;
Наличия тока в фазе при отсутствии соответствующего напряжения;
Пропадания напряжения в любой из фаз;
Изменения направления тока в любой из фаз;
Перепрограммирования параметров;
Изменения времени и даты во встроенных часах с фиксацией изменяемого времени;
Сброса информации о максимальной мощности;
Снятия крышки клеммной колодки;
Очистки профилей нагрузки;
Рестартов счетчика при наличии напряжения питания;
Влияние магнитного поля (счетчики со встроенным ДМП).

Марка прибора учета	Нева МТ 324
Тип подключения к сети	Подключение к сети непосредственно
Класс точности	1/2
Номинальное напряжение, В	3х230/400
Рабочий диапазон фазных напряжений, В	172…264
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
Номинальный (максимальный) ток, А	5(60), 5(80), 5(100)
Датчик тока	шунт
Макс.площадь сечения	50
Разрядность показаний	6+2
Количество тарифов	4
Количество тарифных зон суток	8
Количество сезонов	12
Количество исключительных дней	32
Тарификация в будни, сб и вс	раздельная
Точность хода часов, не более, с/сут	0,5 при номинальной температуре
Точность хода часов, типовое значение, с/сут	2 в рабочем диапазоне температур
Скорость обмена, бит/с	9600
Габаритные размеры (высота, ширина, глубина), мм	115х122х65
Масса, гр	492
Способ крепления	рейка ТН35
Установочные размеры, мм	35
Рабочий диапазон температур, °С	-40 … +70
Интерфейсы	оптопорт; EIA-485; ZigBee

Схема непосредственного подключения электросчетчиков Нева MT 324:

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока в четырёхпроводную сеть:

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока и трансформаторы напряжения в четырёхпроводную сеть:

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока в трёхпроводную сеть:

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока и трансформаторы напряжения в трёхпроводную сеть:

Протестируйте удалённый опрос Нева МТ 324на примере учёта электроэнергии нашего офиса.

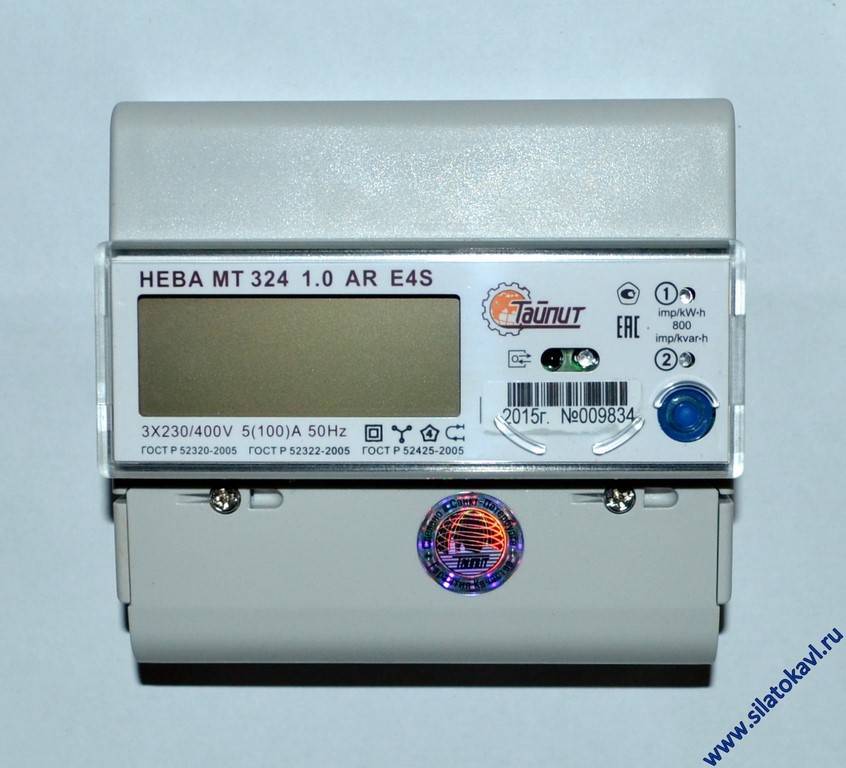

Счетчик электроэнергии Нева МТ 324 — характеристики

Счетчик электроэнергии Нева МТ 324 представляет собой трёхфазное, многотарифное устройство, применяемое, как в частном секторе (дома, гаражи, квартиры), так в крупных промышленных объектах.

Счетчик Нева мт 324 разрешен для использования в нашем государстве, а также на территории стран содружества, внесен в госреестр электроизмерительных устройств.

Записывает следующие данные:

Значение тока и напряжения по всем трём фазам, среднеквадратичные значения;
Общую активную мощность, её показатели на каждой из фаз, а также суммарное значение.

Прибор учёта энергии укомплектован:

Оптическим портом;
Кнопкой, которая обеспечивает съем показаний, смену индикации информации на дисплее и появления оповещения при отсутствии электричества в цепи;
Электронной опломбировочной системой на крышке колодки;
Для возможного сохранения информации используется аппаратная защита;
Проверяющими (диагностирующими) входами.

Данные, хранящиеся в счётчике:

Активная энергия, разделенная по тарифным планам, записывается суммарным добавочным итогом;
Объем энергии активной, разделенный по конечным данным месяца;
Активная мощность (максимальная) каждого из тарифов, по конечным показаниям года;
Увеличивающимся значением активной энергии, записанной за период — 128 дней, по окончанию каждого дня;
Среднее значение показателей мощности, на промежутке времени – 30 и 60 минут, по итогам 128 дней.

Электросчётчик способен сохранить временное значение событий:

Запуск и отключение электрического питания сети;
Отсутствие питания на каждой из фаз;
Направление электрического тока и его изменение;
Изменение рабочих настроек;
Настройка даты, времени;
Открытие крышки клеммника;
Удаление данных нагрузки сети и информации;
Перезагрузка прибора при наличии электричества в цепи.

Рекомендуем: Счетчик Энергомера СЕ 101 — описание, характеристики

Технические особенности

Вид подключения к питающей сети – прямое;
Класс точности прибора – 1/2;
Напряжение по фазам и общее – 3х230/400;
Рабочие значения напряжений– 170 – 262 В;
Частота сети – 50 Гц;
Номинальный частотный диапазон сети — 50 ± 2,5 Гц;
Рабочий (максимальный) ток — 5(60) А, 5(80) А, 5(100) А;
Исполнение датчика для измерения – шунт;
Сечения проводника (максимальное) – 50 см2;
Вид показаний – 6+2 (000000,00);
Кол-во тарифов – 4;
Показания стоимости в будние и выходные дни – раздельные;
Изменение временных показателей – 0,5 с/сутки;
Габариты прибора – 115х122х65 мм;
Вес – 0,5 кг;
Способ установки – производится установка на рейку ТН35.

Счётчик выполнен с девайсами: оптический порт, EIA – 485, ZigBee.

Интервал между поверками и срок службы

Наработка до отказа, указанная заводом-изготовителем данного прибора, составляет 210 тысяч часов. Срок эксплуатации устройства (среднее значение) по этим же данным достигает 30 лет.

Производитель предоставляет на него официальную гарантию – 5 лет с момента изготовления продукции, указанной на упаковке.

Межповерочный интервал электросчетчика на территории РФ – 12 лет.

Как снять показания счетчика нева 324

Для того чтобы снять показания с данного прибора учета, необходимо сделать:

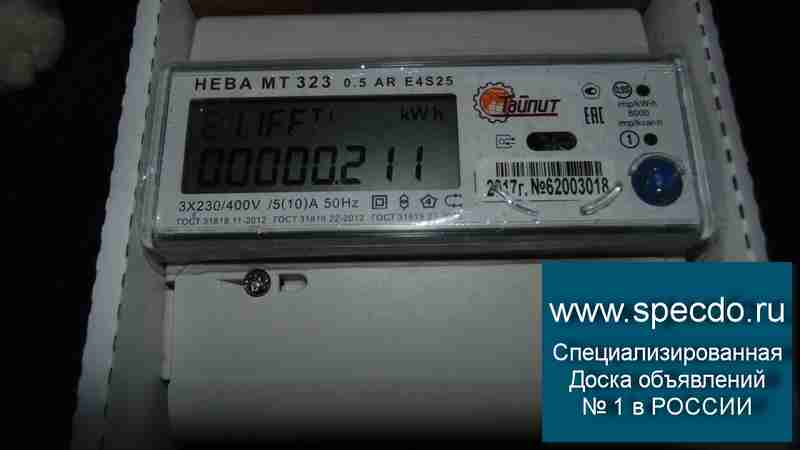

Длительным нажатием на кнопку попасть в параметры Е1 – активная энергия. Чтобы снять показания сумм по всем действующим ценам электроэнергии на дисплее должно отобразиться следующее обозначение: E1.0.FF. Записываем все символы слева направо до запятой.

При двухтарифном плане необходимо взять данные Е1.1.FF (стоимость №1), умножить их на ваш действующий дневной тариф. То же самое делаем для расчёта ночной стоимости электроэнергии, только данные берем Е1.2.FF. При сложении двух получившихся сумм получаем полный счёт к оплате за месяц.

Рекомендуем: Счетчик Нева-306 обзор технических характеристик

Установка и схемы подключения электросчётчика к сети

Схема подключения (непосредственная):

Схема подключения через тр-ры в 4-х проводную:

Присоединение электросчетчика посредством тр-ра тока и тр-ра напряжения в 4-х проводную:

Подключение электросчетчика через тр-ры в 4-х проводную:

Включение электросчетчика через тр-ры тока и тр-ры напряжения в 3-хпроводную:

Счётчик электроэнергии Нева 112 – обзор и схема подключения

Электросчётчик Нева 112 – удобная и практичная модель прибора для учёта потреблённой электроэнергии. Это однофазное устройство позволяет определить показатели по четырём тарифным планам и идеально подходит для установки в частных квартирах, общественных помещениях, производственных предприятиях и на других объектах.

Учёт показателей не зависит от направления течения электротока. Журнал событий позволяет фиксировать наиболее важные события в памяти устройства.
