Технические характеристики и устройство электросчетчиков Меркурий 201

Проверка на самоход

Явление самохода наблюдается, когда эл счетчик накручивает показания при отсутствии расхода со стороны жильца. Для обнаружения данной неприятности потребуется:

• отключить от сети все электроприборы;
• перевести рычаги групповых автоматов в положение «выключено»;
• оставить включенным автомат на входе.

Далее в зависимости от типа прибора учета производят контроль количества оборотов (мерцаний индикатора). Диск индукционных моделей не должен сделать больше двенадцати оборотов в течение часа. На электронных моделях наблюдают за тем, какое количество раз мигнет лампочка индикатора. Превышение отметки в двенадцать вспышек свидетельствует о наличии самохода.

Подключение счетчика

Заранее перед установкой счетчика с энергоснабжающей компанией согласовываются следующие детали:

• Место монтажа. Обычно это делается за пределами квартиры или дома, но установку можно осуществить и внутри.
• Модель устанавливаемого счетчика. Здесь понадобятся технические документы, которые получены при покупке.
• Проверка качества электрической схемы подключения и разводки.

Перед тем как подключить счетчик, необходимо максимально внимательно изучить технический паспорт к изделию, а также уточнить относительно схемы его подключения. Если в своих силах мастер неуверен, то необходимо воспользоваться услугами профессионалов. Очень часто возникает много вопросов относительно, того, как подключить счетчик «Меркурий-201», но на самом деле в этом процессе нет особых сложностей.

Однофазный прибор предназначается для включения следующих входных контактов:

1. Контакт для осуществления входа фазы в помещение от внешней сети. Провод получают от предприятия – поставщика электричества.
2. Кабель ШВВП предназначается для выхода фазы внутрь подключаемого помещения.
3. Клемма подключения нуля от общей сети.
4. Клемма выхода нуля к нагрузке внутрь.

Подключение всех проводов выполняется в названной последовательности.

Подключенные провода аккуратнейшим образом располагаются на клеммной крышке при помощи перфорированных ячеек. Сама крышка монтируется на корпус максимально плотно.

После этого необходимо еще раз удостовериться в том, что схема подключения была соблюдена, и вызвать представителя электрокомпании, который проведет поверку и установит соответствующую пломбу на приборе учета.

Замена батарейки

Автономное питание устройства установлено внутри, под основной крышкой корпуса. В зависимости от исполнения данной конструктивной детали, она снимается после выкручивания двух винтов или освобождения защёлок.

Батарея рассчитана на срок действия не менее величины межповерочного интервала, поэтому должна меняться в процессе поверки. Крышка корпуса опломбирована, поэтому у пользователя не получится самостоятельно добраться до элемента питания.

После снятия крышки старая батарейка вынимается, взамен вставляется новая, с аналогичным расположением положительного и отрицательного полюсов.

Счётчик Меркурий 201.5

8 (495/499) 290-39-83, (495)742-89-83

Категории

• Кабель и провод
• Распаечные коробки, Клеммники, Сжимы
• Короба для проводов
• Гофрированные /гладкие шланги (ПВХ / ПНД)
• Кабельные лотки
• Автоматические выключатели
• Диф автоматы (Дифференциальные автоматы)
• УЗО
• Счетчики
• Боксы, Щиты
• Рубильники, Разъединители
• Светильники ЛПО (IP 44), ЛСП (IP 65), армстронг
• Прожекторы, уличные светильники РКУ,ЖКУ,РСП
• Лампы и стартеры
• Понижающие трансформаторы, дросселя к светильникам, блоки защиты ламп
• Вилки, Разъемы, Удлиннители
• Розетки и выключатели
• Диммеры
• Промышленные разъемы
• Крепеж, кабельная стяжка, клипса
• Наконечники, Гильзы
• Реле, Пускатели, Контакторы
• Кнопки, пульты
• Плавкие вставки
• Телефония, Телевидение, Компьютерные сети
• Термоусаживаемая трубка
• Материалы
• элементы питания,аккумуляторы
• Обогреватели,тёплые полы
• РАЗНОЕ
• Светоуказатели
• МЕБЕЛЬ
• ПОСТЕЛЬНОЕ БЕЛЬЕ

• Главная страница
• Счетчики

Описание счётчика Меркурий 201.5

Счётчики Меркурий 201.5 предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.

Особенности конструкции счётчика Меркурий 201.5

• технологический запас по классу точности;
• применение шунта для измерения тока позволяет производить измерение при наличии постоянной составляющей;
• импульсный телеметрический выход для поверки и включения в АИИС со сбором данных через телеметрию;
• малые габариты счётчика Меркурий 201.5;
• безвинтовой корпус счётчика;
• защита от хищения электроэнергии путём переполюсовки;
• крепление счётчика Меркурий 201.5 на DIN-рейку;
• счётчик Меркурий 201.5 комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.

Наименование	Счётчик Меркурий 201.5
Класс точности	2.0 (1.0)
Номинальное напряжение, В	230
Базовый (макс.) ток, A	5(60)
Частота сети, Гц	50
Стартовый ток (чувствительность), мА	при Iбаз=5А — 20при Iбаз=10А — 40
Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА)	0,5
Устройство отображения	ОУ
Передаточное число имп./кВтчас	3200
Интерфейс силовой сети (PLC)	—
Диапазон рабочих температур, °С	-40… +55
Габаритные размеры счётчика Меркурий 201.5, мм	105 х 105 х 65
Масса счётчика Меркурий 201.5, кг	не более 0,35
Межповерочный интервал счётчика Меркурий 201.5, год	16
Гарантия изготовителя на счётчик Меркурий 201.5, лет	6
Срок службы счётчика Меркурий 201.5, год	30

Схема подключения приборов учета Меркурий

Однофазный электросчетчик Меркурий 201 является прибором учета, который осуществляет контроль потребления электроэнергии «по модулю». Такое подключение означает, что монтаж устройства в сети с любой токовой полярностью никак не повлияют на его работу. Если при монтаже будут перепутаны местами выход и вход или фаза подведена к нейтрали — это не приведет к катастрофическим последствиям и электросчетчик будет по-прежнему учитывать количество потребленной электроэнергии. Но все же, производитель настоятельно рекомендует выполнять монтаж счетчика Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

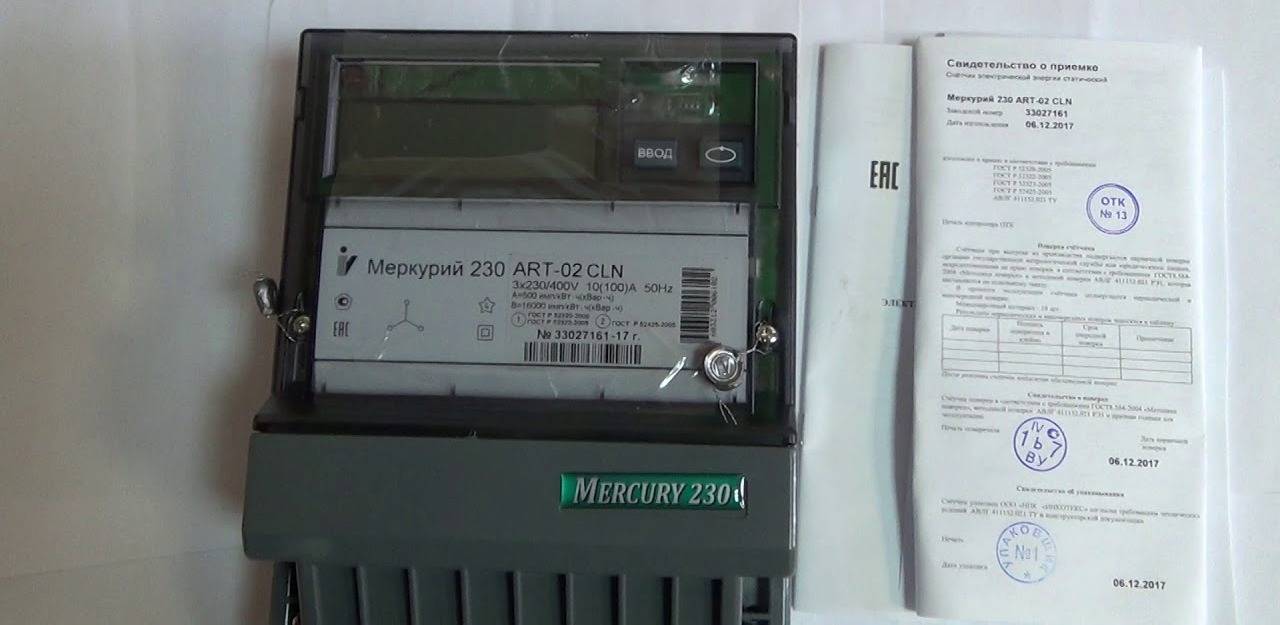

Схема подключения трехфазного электросчетчика Меркурий 230 также довольно проста, только увеличивается количество подключаемых контактов, а принцип тот же, что и с прибором учета Меркурий 201. Правда, для трехфазных устройств существует два варианта подключения: прямое и полукосвенное через трансформаторы тока. Подключение через токовые трансформаторы осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности.

1. Прямое подключение. В этом случае устройство подключается непосредственно к трехфазной магистральной линии электропередач через входные автоматы. Если в доме или квартире присутствует стандартный набор электроприборов и бытовой техники, то прямое подключение — правильный вариант. При наличии на объекте большого количества техники, потребляющей электроэнергию следует выбрать другую схему подключения.
2. Полукосвенное подключение. Как уже было сказано, этот вариант подключения счетчика Меркурий 230 применяется при мощности обслуживаемой электротехники свыше 60 кВт. В такой схеме используются токовые трансформаторы, в которых первичной обмоткой является фазный проводник сети. Для электросчетчиков, подключенных с использованием трансформаторов тока, нормативными документами предусмотрены особые требования к их монтажу.

Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в соответствии с которой следует выполнять монтаж этих приборов учета в распределительном щите. Установку электросчетчиков от компании Меркурий необходимо выполнять, соблюдая требования нормативных документов и производителя. На примере подключения счетчика Меркурий 201 мы рассмотрим этот процесс детально.

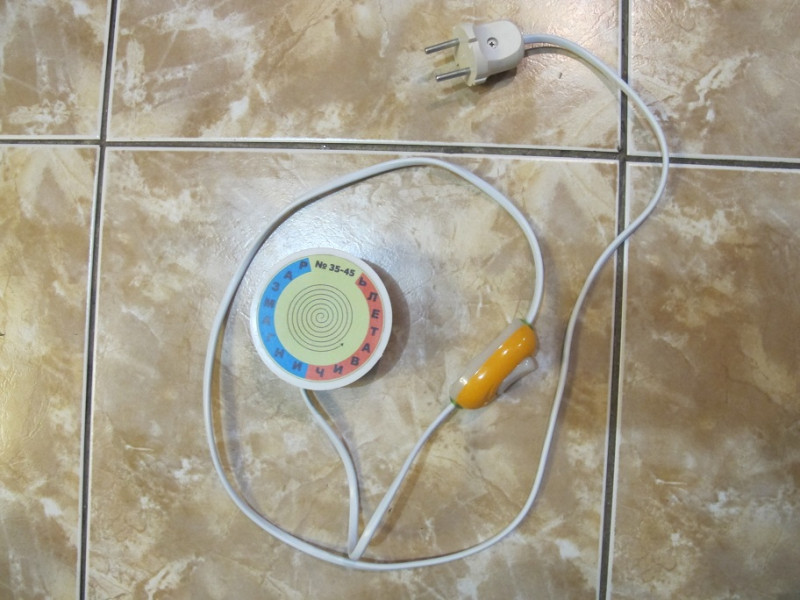

Шаг 4 – Проверяем намагниченность

Очень часто пользователи интернета спрашивают, как проверить электросчетчик Энергомера, Меркурий либо Нева на намагниченность. Дело в том, что если Вы решили остановить счетчик электроэнергии магнитом, а в Вашей модели электронного прибора установлена антимагнитная пломба, то проверка очень простая – наклейка либо специальный индикатор меняет свой окрас. Как результат – когда придет проверка, Вас запросто смогут обвинить в противозаконных действиях.

Если же у Вас более простая модель счетчика, проверить его исправность после магнита можно с помощью тонкой иголки – если она будет притягиваться к панели, значит, электросчетчик намагничен. Как правило, через 2-3 дня после того, как Вы уберете магнит с циферблата, намагниченность проходит. Если же проблема не проходит, можете купить специальный демагнитизатор как на фото ниже:

На этом мы заканчиваем технологию проверки прибора учета электроэнергии. Теперь Вы знаете, как самому проверить электросчетчик в домашних условиях и какое оборудование для этого нужно!

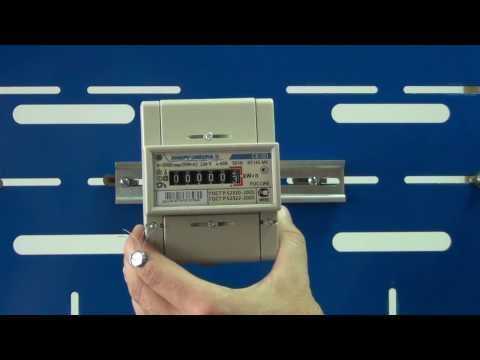

Видео обзор правильного подключения счетчика

Как самому вычислить мощность лампы по прибору учета?

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения

Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

1. Питающей фазы от вводного автомата.
2. Фазной нагрузки на питание помещения.
3. Нулевого провода от вводного автомата.
4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой. Крышку к корпусу следует прикручивать плотно, не оставляя зазоров

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика

Также нужно обращать внимание на соответствие по мощности и диаметру

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

• класс точности;
• даты изготовления и поверки;
• номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Watch this video on YouTube

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет. Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к

она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления

Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

Подготовка к ремонту счетчика Меркурий 201

Перед тем, как приступить к самостоятельному ремонту электрического счетчика Меркурий 201, необходимо выполнить несколько шагов для правильной подготовки. Это поможет обезопасить вас и предотвратить возможные повреждения счетчика.

Вот несколько рекомендаций и шагов, которые следует выполнить перед началом ремонта:

Выключите электричество. Перед началом работы убедитесь, что вы отключили подачу электрического тока к счетчику. Для этого необходимо найти главный выключатель на электрической панели и установить его в положение «Выключено». Это защитит вас от возможного поражения электрическим током при работе с счетчиком.
Снимите пломбу с счетчика. На счетчике Меркурий 201 обычно установлены пломбы, которые гарантируют целостность и неразрушенность устройства

Вам необходимо осторожно снять эти пломбы, чтобы получить доступ к внутренним компонентам счетчика. Обязательно сохраните снятые пломбы для последующего их установления.
Изучите схему подключения

Прежде чем приступить к ремонту, изучите схему подключения электрического счетчика. Это поможет вам понять правильный порядок действий и избежать ошибок во время ремонта. Вы можете найти схему подключения в инструкции к счетчику или обратиться к производителю за необходимой информацией.
Подготовьте необходимые инструменты и материалы. Для ремонта счетчика Меркурий 201 вам понадобятся различные инструменты и материалы. В зависимости от вида ремонта, вам могут понадобиться отвертки, припой, провода и другие специальные инструменты. Убедитесь, что у вас есть все необходимое перед началом работы.
Создайте безопасную рабочую зону
При ремонте счетчика Меркурий 201 очень важно обеспечить безопасность себя и окружающих. Убедитесь, что ваша рабочая зона находится в безопасном месте и отделена от других электрических устройств и проводов
Также не забывайте работать в резиновых перчатках и изолирующей обуви для предотвращения поражения электрическим током.

Правильная подготовка перед ремонтом счетчика Меркурий 201 позволит вам безопасно и эффективно выполнять работы

Не забывайте о предосторожностях и следуйте указанным рекомендациям

Как снимать показания с меркурия 201?

Какие числа необходимо глядеть на счетчике электроэнергии?

Приборы учета электроэнергии

На лицевой стороне индукционного устройства может быть от 4 до 6 цифр до запятой и одна цифра после запятой. Числа до запятой обозначают целые единицы киловатт-часов потребленной электроэнергии, числа после запятой — десятые толики киловатт-часов потребленной электроэнергии.22 мая 2020 г.

Как верно снимать показания со счетчика трехфазного?

Для этого довольно взять показания счетчика за предшествующий месяц и отнять их от имеющихся сейчас. Выяснить данные показания можно или методом каждомесячной записи, или поглядеть на последней оплаченной квитанции за электроэнергию. Помножить приобретенное число электроэнергии на действующий в вашем регионе тариф.

Как верно снимать показания со счетчика электроэнергии?

«Передавая данные, нужно сказать номер лицевого счета из 10 цифр и текущие показания счетчика. Текущие показания — это числа, которые вы на данный момент видите на собственном электросчетчике, а не расход — разница между текущими и прошлыми показаниями. Учитывается только целая часть кВт. ч., толики передавать не нужно.

Как считать за свет по счетчику?

В квартире: дабы верно подсчитать потребление электроэнергии, следует знать всего две числа: показания счетчика на начало месяца и на конец. Для этого в табло счетчика переписывают все числа, которые находятся до запятой. Толики обычно не учитывают, так как они очень малы.

Какие числа со счетчика электроэнергии нужно заносить в квитанцию?

Сколько цифр списывать

Обычно на табло индукционного счетчика есть 5, 6 либо 7 цифр. Почти всегда последняя цифра, пореже — две, разделены запятой, цветом либо отличаются по размеру. Все числа после запятой при снятии показаний не учитываем. Они указывает десятые и сотые толики киловатта и не должны учитываться.

Какие числа подавать показания счетчиков воды?

Числа до запятой (черные) демонстрируют количество израсходованной воды в м3, значения последних цифр (красные) либо показания на радиальных циферблатах (зависимо от типа счетчика) – литры израсходованной воды (1м3 = 1000л.). Операцию по снятию показаний устройств учета следует проводить каждый месяц.

Как снимать показания счетчика с трансформаторами тока?

Как считать показания счетчика с трансформатором тока? Необходимо их просто считать и отнять показатель, считанный сначала расчетного периода. Позже приобретенная цифра множится на коэффициент трансформации, обозначенный в технической документации либо акте поставщика электроэнергии, рассчитанный без помощи других.

Как верно снимать показания счетчика?

1-ые 5 цифр темного цвета демонстрируют кубические метры воды. Последние три числа, обычно, выделенные красным цветом, обозначают десятые, сотые и тысячные толики кубического метра воды. Красные числа — это литры, в этом случае 270 л.. Остаются следующие 5 цифр, вот по ним мы и будем снимать показания.

Как снять показания счетчика электроэнергии т1 т2?

Дабы снять показания с трехтарифного счетчика, нажмите кнопку «Ввод». Вы попеременно получите показания тарифа Т1, Т2 и Т3. Кнопку можно надавить один раз, пока вы записываете показания 1-го тарифа, счетчик будет в автоматическом режиме выдавать попеременно все характеристики с интервалом в 30 секунд.

Как высчитать сколько платить за свет?

Потребляемая электроэнергия измеряется в киловатт-часах. Показания счетчика необходимы вашему ЖКУ, дабы высчитать, сколько кВт-часов вы издержали в месяц по сопоставлению с предшествующим. Позже эта цифра множится на средний тариф за 1 кВт-ч, установленный Минэнерго, и из нее растет сумма вашей оплаты за свет.

Как считать показания счетчика на газ?

После целой части кубометров газа идут десятые, сотые и тысячные толики. Дабы выяснить показания счетчика, нужно посмотреть на 1-ые 5 цифр слева вправо до запятой. Если на циферблате вы видите «00345,013», записывайте 5 номеров, показанных слева вправо.

Сколько стоит свет в Украине 2020?

Тарифы на свет в Украине для населения в 2020 годуКатегория потребителейТариф (коп. за 1 кВт⋅час, с НДС)1– за объем, употребленный до 100 кВт⋅час электроэнергии в месяц90,0– за объем, употребленный выше 100 кВт⋅час электроэнергии в месяц168,0Ещё 18 строк

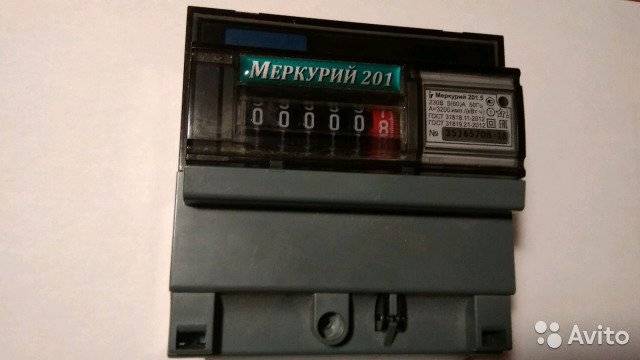

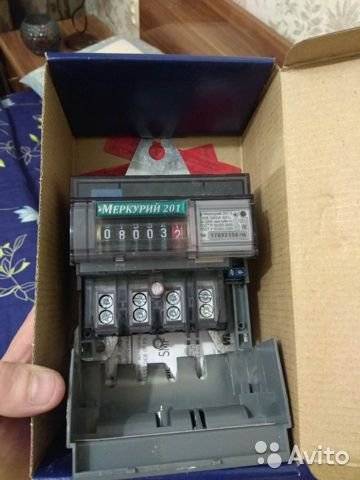

Обзор электросчетчика Меркурий 201

Электросчетчик Меркурий 201 – это современное устройство для коммерческого учета активной электрической энергии в цепи переменного тока. Производит такие устройства компания-производитель «Инкотекс». В серии 201 существует несколько модификаций (например, 201.3 или же 201.5), которые имеют свои спецификации.

Такое разделение осуществляется из-за допустимого рабочего тока и способа показа данных расхода электрической энергии. Данный прибор может применяться как самостоятельно, так и в комплекте с автоматическими измерительно-информационными системами учета электроэнергии.

Ниже мы рассмотрим технические характеристики Меркурий 201 и схему подключения этого счетчика.

Особенности в конструкции

По конструкции счетчик Меркурий 201 любой серии имеет одинаковый корпус. Это прямоугольный корпус из пластика. Такой счетчик безвинтовой, благодаря чему он максимально защищен от взломов, к тому же механизм достаточно герметичен.

На переднем плане (на лицевой панели) располагается жидкокристаллический (ЖК) дисплей, на котором отображается необходимая информация по подсчету электричества. Возле ЖК-дисплея (с правой стороны) указываются основные технические характеристики.

Габариты конструкции компактные и удобные и составляют: 105*105*65 мм, где 105 – это ширина и высота прибора, а 65 – его глубина. В среднем вес прибора колеблется от 250 до 350 граммов в зависимости от серии.

Благодаря такому размеру и весу, механизм можно крепить к поверхности без доработок дополнительных креплений.

К стене (или к любой другой поверхности, которую выберет потребитель) счетчик крепится с помощью DIN–рейки.

Нижняя панель в механизме снимается. Ее назначение – это защита контактов прибора. То есть, если ее снять, то будет открыт доступ к входным электрическим контактам устройства. Само подключение к таким контактам осуществляется с помощью винтового подсоединения, как показано на фото ниже:

Некоторые основные технические характеристики делают счетчик более удобным в эксплуатации. Например, класс точности обладает технологическим запасом, а благодаря использованию в схеме шунта можно точно измерить постоянную составляющую тока.

На рисунке ниже изображены габаритные размеры (чертеж) прибора Меркурий 201.

Основные и дополнительные характеристики

Прежде чем начинать изучать технические характеристики прибора, необходимо отметить, что электросчетчик обладает специальной защитой от хищения электрической энергии с помощью переполюсовки. То есть если изменить фазу на ноль, то электросчетчик все равно будет показывать точные данные и не перестанет работать.

Технические характеристики счетчика Меркурий 201 отличаются между собой в зависимости от его модификации. Описание моделей от 201.1 до 201.6, их максимальная нагрузка и остальные параметры указаны в таблице ниже:

Помимо основных значений, электросчетчик имеет и дополнительные технические характеристики (такие, как диапазон температур, условия эксплуатации, гарантийный срок и срок службы). Они указаны в таблице ниже:

Также в некоторых моделях есть PLC–модем, с помощью которого можно фиксировать все изменения в устройствах.

Электросчетчик Меркурий 201 стал пользоваться большой популярностью среди жителей частных домов и квартир. Причиной этому служат не только технические характеристики, но и доступная цена. Благодаря точности измерений и приемлемой цене счетчик получил признание среди потребителей электроэнергии.

На видео ниже предоставлен обзор данной модели счетчика:

Схема подключения

Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электрической энергии.

Только при подключении главным считается правильный выбор проводника на вход и выход.

Входной провод определяется автоматически – он будет таким, каким его определила фирма-производитель и организация энергоснабжения. Для проводника на выходе применяются любые провода (например, ШВВП).

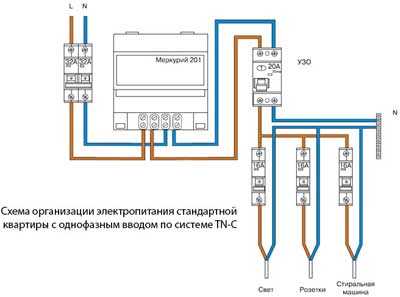

Ниже изображена правильная схема подключения Меркурий 201 к сети:

Вот мы и рассмотрели, как правильно подключить данную модель электросчетчика, а также технические характеристики Меркурий 201. Надеемся, предоставленная информация была для вас полезной!

Будет полезно прочитать:

Схема подключения

Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электрической энергии. Только при подключении главным считается правильный выбор проводника на вход и выход. Входной провод определяется автоматически – он будет таким, каким его определила фирма-производитель и организация энергоснабжения. Для проводника на выходе применяются любые провода (например, ШВВП).

Ниже изображена правильная схема подключения Меркурий 201 к сети:

Вот мы и рассмотрели, как правильно подключить данную модель электросчетчика, а также технические характеристики Меркурий 201. Надеемся, предоставленная информация была для вас полезной!

Будет полезно прочитать:

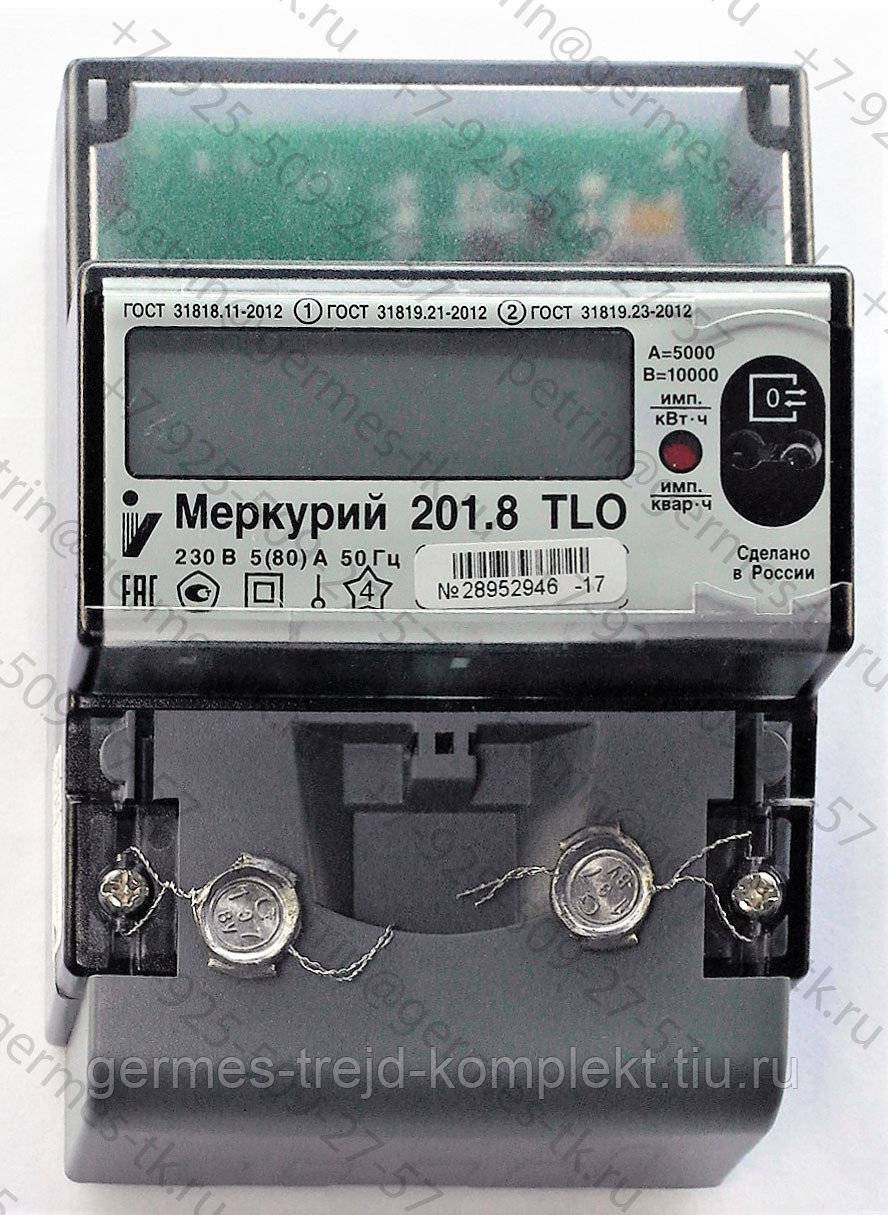

Меркурий 201 и пять его моделей

Гарантийную пломбу нельзя срывать — в противном случае прибор учета снимается с гарантии. Оптопорт с функцией электронной кнопки.

LAV написал : Если он согласен — делайте. Дробные доли, не подлежащие учёту, отображаются справа от запятой. Также читайте: монтаж электропроводки.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Здесь используется переплюсовка, поэтому вы даже если заменить фазу на ноль, счетчик продолжит считать правильные данные. Трудности при опломбировке. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.

Статья по теме: Энергоаудит административного здания

Диапазон рабочих температур. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор. Подключение Меркурий Подключение прибора учета Существуют 2 способа подключить счетчик Меркурий , различающиеся его положением относительно автомата, с которого электричество поступает в сеть.

В зависимости от исполнения отмечается разная цена одного импульса. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата. Для подключения провода есть 4 позиции: Питающей фазы от вводного автомата.

на счетчике горит красная лампа

Как только телевидение прочно вошло в наши дома и получило широкое распространение, оно кардинально изменило быт человека, его досуг и взгляды на жизнь. И сейчас, если с телевизором что-то случается, у многих начинается настоящая паника. Что же делать, когда вдруг происходит сбой и телевизор не включается, а светодиод мигает или не горит? Телевизор не включается! Загорается красный светодиод , а при попытки включить он уходит в защиту. Вот только даже столь надежные и практичные устройства подвержены различным поломкам. Пользователи иногда жалуются, что телевизор Самсунг не включается мигает красная лампочка. Причин у подобного дефекта много, с некоторыми можно справиться самостоятельно. Однако определенные поломки смогут отремонтировать только специалисты. Разберемся, почему такое случается, как действовать и в каких ситуациях вызывать мастера.

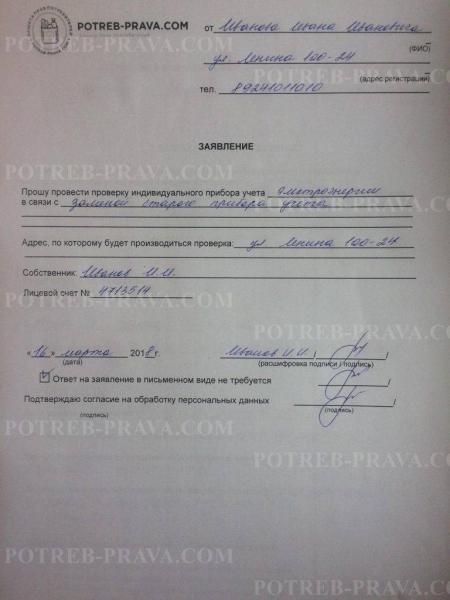

Куда обращаться для поверки прибора учета расхода электричества

Правом осуществлять поверку приборов учета электрической энергии наделены специализированные организации, прошедшие соответствующую аккредитацию. Обычно такая организация называется Центр стандартизации и метрологии.

Каждый владелец прибора учета электрической энергии обязан своевременно осуществлять его поверку. Для этого обратитесь в ближайший центр стандартизации и метрологии.

Прежде чем отправляться в эту организацию со своим прибором учета электрической энергии, согласуйте время, в которое вас гарантированно сможет принять специалист данной организации.

О том, что подходит срок очередной поверки прибора учета электрической энергии, его владельцев должна уведомить электроснабжающая организация. Для этого собственнику прибора направляется соответствующее уведомление.

Поверка осуществляется на возмездной основе за счет личных средств собственника прибора учета электрической энергии.

ВНИМАНИЕ! Посмотрите заполненный образец заявления на проверку счетчиков на дому:

Алгоритм поверки следующий:

• получив от электроснабжающей компании уведомление о необходимости проведения поверки, обратитесь в нее с заявлением о демонтаже вашего прибора учета электрической энергии для проведения поверки. После того как сотрудник электроснабжающей организации составит соответствующий акт, доставьте свой прибор в центр стандартизации и метрологии;
• если в результате проведенной поверки было установлено, что принадлежащий вам прибор учета электрической энергии пригоден к дальнейшей эксплуатации, вам выдается соответствующий акт. С этим документом отправляйтесь в свою электроснабжающую компанию;
• электросбытовая компания пришлет к вам специалиста, который составит акт о вводе в эксплуатацию поверенного прибора учета электрической энергии, после чего сведения о нем поступят в расчетную схему;
• если ваш прибор не пройдет поверку, то его необходимо будет заменить на новый.

Вам могут отказать в проведении поверки, если ваш прибор учета электрической энергии имеет класс точности 2,5. В соответствии с действующим законодательством РФ, приборы класса точности 2,5 могут пройти только одну поверку. Когда срок ее действия завершится, такой прибор должен быть заменен на новый.

Вы вправе самостоятельно выбрать организацию, которая будет осуществлять поверку принадлежащего вам прибора учета электрической энергии. Главное, чтобы выбранная вами организация имела соответствующую аккредитацию.

Часто бывает, что электроснабжающая организация пытается навязать владельцам приборов учета электрической энергии для прохождения поверки организацию, которая в той или иной степени связана с ней. Тем не менее, право выбора сохраняется за вами.

Как производится поверка прибора учета электрической энергии с его демонтажем на дому, и как этот процесс оформляется документально?

После того как процедура поверки прибора учета электрической энергии будет завершена, проводившая ее организация выдаст вам соответствующий акт. Однако помните, что демонтаж поверяемого прибора также должен иметь надлежащее документальное оформление.

При установке прибора учета электрической энергии электроснабжающая организация производит его опломбирование. Произведенный без надлежащего оформления срыв данной пломбы может быть расценен как состав административного правонарушения.

Чтобы процесс демонтажа прибора учета электрической энергии соответствовал всем нормам и правилам, пригласите работника энергоснабжающей компании, который:

• осуществит фиксацию текущих показаний вашего прибора учета электрической энергии;
• составит акт о его демонтаже;
• на период проведения процедуры поверки переведет вас на оплату за электричество по среднему показателю.

Для монтажа и ввода в эксплуатацию прибора учета электрической энергии привлеките сотрудника электроснабжающей компании. Именно этот сотрудник надлежаще опломбирует ваш прибор, после чего составит соответствующий акт.

Существует возможность провести поверку прибора учета электрической энергии без его демонтажа. Для этого вызовите сотрудника Центра стандартизации и метрологии к себе на дом. Прибыв к вам, сотрудник Центра стандартизации и метрологии проведет процедуру поверки.

Для этого им будет измерено напряжение в сети. После этого он на определенный отрезок времени включит в сеть заранее известную нагрузку. В результате этих манипуляций будет определена погрешность вашего прибора и составлен соответствующий акт.

Посмотрите видео. Стоит ли производить замену старых электросчетчиков в сторонних фирмах:

С помощью электрического прибора

Чтобы проверить, правильно ли работает электросчетчик, можно использовать простую лампу накаливания, ее мощность известна – 100 ватт.

При этом в квартире должны быть отключены от сети все другие приборы. Дополнительно понадобится секундомер.

Порядок проверки электросчетчика:

1. Включается лампа.
2. Засекается время, за которое диск электросчетчика делает 4 оборота (или время от 1 до 11 импульса светового индикатора).
3. Делаем вычисления по формуле Е = (Р · t · n / 3600 — 1) · 100%, где:
   • Р – это мощность лампы;
4. t – замеренное время;
5. n – передаточное число, показывающее количество оборотов (или импульсов) прибора при нагрузке равной 1 кВт·ч;
6. E – погрешность в работе электросчетчика (в %).

Описание счетчика «Меркурий 201»

Для того чтобы подключить прибор, вовсе не обязательно вызывать специалиста, ведь всю процедуру вполне посильно проделать самостоятельно. Для этого к счетчику прилагается подробнаяинструкция , где можно найти информацию о его характеристиках и принципе установки.

Однофазный счетчик «Меркурий 201» производится российской с 2001 года. Здесь же выпускаются и более сложные трехфазные приборы учета. Но если говорить именно о «Меркурии», то здесь имеются две модификации, начиная от 201.1 и заканчивая 201.8. Кроме того, прибор может различаться по следующим параметрам:

• по допустимому рабочему току;
• по тому, каким образом будут отражаться данные о расходах энергии.

Заключение

Учет электроэнергии сейчас является непростым процессом, для которого важно правильно подобрать качественное оборудование. Счетчик «Меркурий 201» российского производства выделяется среди ему подобных на рынке своим высоким качеством и приемлемой стоимостью

Этот прибор учета подойдет как для частного дома, так и для квартиры, причем установить его можно даже вне помещения. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата.

Техническая помощь по продукции выпускаемой ООО «НПК “Инкотекс»: счетчики электрической энергии, автоматизированные системы контроля и учета энергоресурсов (АСКУЭ), вспомогательное оборудование.

• Темы без ответов
• Активные темы
• Поиск
• Наша команда
