Как пользоваться счетчиком электроэнергии «Матрица»

Самоделки с отключающим реле

Некоторые умельцы делают электрический счетчик с пультом самостоятельно. Схема, по которой осуществляется управление, делается по аналогии с радиоканалом. Особенность конструкции — в наличии передатчика, в котором расположен генератор определенной частоты. В самом устройстве находится приемник сигнала.

В конструкции отключающимся элементом чаще всего выбирают электромагнитное или электронное реле.

Пульт дистанционного управления должен обладать большой дальностью. Обусловлено это тем, что «умный» счетчик может быть установлен недалеко от дома, на столбе, например.

В многочисленных источниках в сети можно найти много вариантов передающей части «умного» электросчетчика. В большинстве случаев за основу берется принцип пульта дистанционного управления телевизора. Аналогичным образом можно выбрать приемник управляющим сигналом. В переделывании нуждается только исполнительная часть, которая дорабатывается с учетом требования по напряжению, 220 Вольт либо 380 Вольт.

Однако вся эта работа по сути бессмысленна, поскольку на таком счетчике после вмешательства будут нарушены пломбы, и контролер это обязательно обнаружит. Есть и другие способы вычислить «хитрый» электросчетчик.

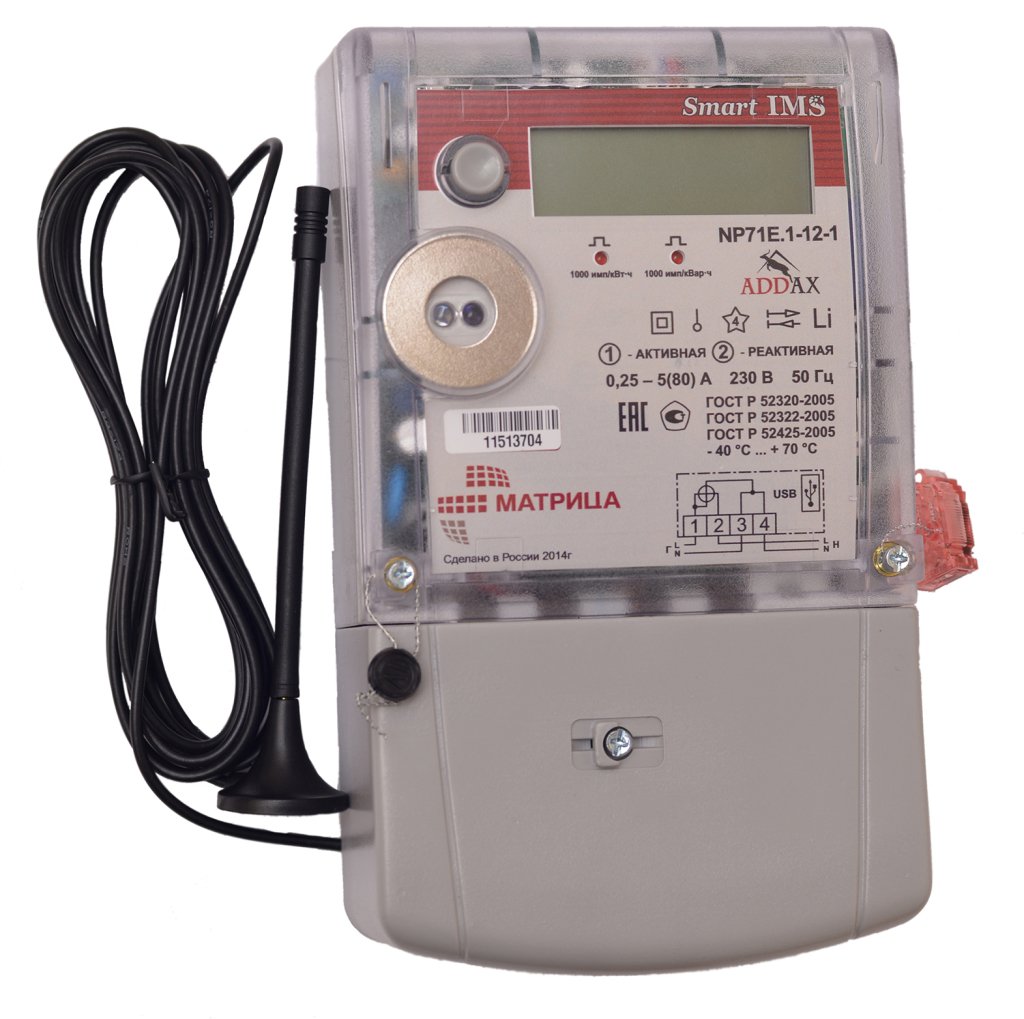

Характеристика счетчика Матрица однофазного

Проще заказывать эти счетчики на сайте компании. Дело в том, что найти в их магазине бывает трудно, и некоторые модели уже просто не выпускаются. Проблема есть и в том, что на интересующий вас вопрос консультант не всегда даст развернутый ответ. Гарантии на прибор вам тоже в магазине могут не дать, а кому хочется платить немалые деньги, покупая фактически кота в мешке? Доставки на дом магазины тоже не предлагают.

Если же зайти на прямой сайт, то там счетчики всегда в наличии. Вы можете позвонить и старую модель, то есть модель вышедшего из строя счетчика, вам заменят новой. Приятно, что и консультанты полностью удовлетворят ваши запросы в плане информации, а иногда хорошая консультация все расставляет по местам. Есть годовая гарантия на счетчики, работает удобная доставка по всей России и СНГ.

Счетчик электроэнергии Матрица: характерные особенности приборов учета и обзор популярных моделей

Но с этим отлично справятся счетчики электроэнергии компании «Матрица», которые вполне могут сэкономить весьма большое количество расходуемой впустую электроэнергии.

Достоинства

Основными задачами счетчика «Матрица» являются учёт и измерение активной энергии в одном-двух направлениях.

Также счетчик компании «Матрица» легко и просто может справиться с такой задачей, как мгновенное измерение и подача нужного количества электрического тока, напряжения и температуры.

Но самими главными функциями и достоинствами счетчиков «Матрица» являются:

1. Многотарифный учёт энергии. Всего доступно примерно шесть-восемь временных тарифов ( с учётом дополнительных дней).
2. Счетчики компании «Матрица» способны использовать основное и дополнительное реле. Это необходимо для того, чтобы предотвратить любые попытки короткого замыкания и пожара.
3. Счетчики «Матрица» позволяют свободно и беспрепятственно дистанционно считывать данные и конфигурации с самого счетчика. Эту задачу может выполнить прибор учёта.

Абсолютно все счетчики от компании «Матрица» могут контролировать все нужные параметры сети, которые способны предотвратить возможность поломки счетчика и избежать короткого замыкания:

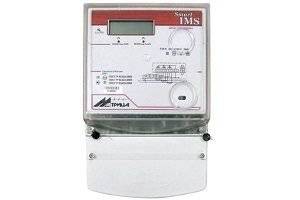

Трехфазный электросчетчик NP545

мощность (работает система от перегрузки счетчика); электрический ток (система защиты от КЗ (короткое замыкание) внутри счётчика); электрическое напряжение (система защиты от перенапряжения счетчика); баланс подачи тока и напряжения (система защиты от возможного перекоса напряжения в счетчике); температурный баланс (система защиты от перегрева счетчика).

Все счётчики от компании «Матрица» являются фактически основными компонентами системы АИИС КУЭ на специальной базе SMART INS, которая, соответственно, сделана по специальной технологии ADDAX.

Данная система позволяет счетчику:

• самостоятельно делать сбор всех данных с приборов учёта;
• способность моментально и быстро среагировать практически на любое опасное положение в сети;
• счетчик способен легко сократить и предотвратить любые потери электроэнергии за счёт ведения пофазного баланса.

Статью об особенностях перепрограммирования электросчетчиков читайте здесь.

Однофазные и трехфазные модели

Мощность данной компании позволяет выпускать примерно 1 200 000 единиц всевозможных моделей счетчиков электроэнергии в год.

Счетчики электроэнергии компании «Матрица» бывают как однофазными, так и трёхфазными. Практически в любом магазине электротоваров можно купить любой счетчик компании «Матрица» по вкусу. Трёхфазные счетчики и однофазные счетчики практически ничем не отличаются. Даже в цене они практически одинаковые (плюс-минус 100 рублей).

Среди востребованных потребителями моделей трёх- и однофазных счетчиков электроэнергии компании «Матрица» можно выделить:

• трёхфазный счетчик электроэнергии NP 541 – примерно 6000 рублей;
• трёхфазный счетчик электроэнергии NP 545 – примерно 7000-7200 рублей;
• однофазный счетчик электроэнергии NP515.2UD – примерно 6500 рублей;
• трёхфазный счетчик электроэнергии NP 542 – примерно 6300-6500 рублей.

Также можно приобрести специальные маршрутизаторы от компании «Матрица». Они будут сравнительно мощнее, чем счетчики, но и стоить они будут недёшево (примерно 30000-55000 рублей)

Познавательную статью об однофазных электросчетчиках Меркурий читайте здесь.

Важно знать то, что с этими счетчиками Вы сможете сэкономить примерно в 2-3 раза больше электроэнергии, чем с обычным счетчиком электроэнергии. Так что и платить за свет Вы будете на порядок меньше. Смотрите видео, в котором описываются особенности и преимущества использования счетчиков электроэнергии Матрица:

Смотрите видео, в котором описываются особенности и преимущества использования счетчиков электроэнергии Матрица:

Разновидности счётчика

Производитель предлагает более 24 вариантов исполнений прибора, с возможностью индивидуальной комплектации по заказу потребителя.

Расшифровка маркировки счётчика Матрица

Модификации изделия различаются следующими особенностями:

• предназначением для эксплуатации в одно- и трёхфазных электрических цепях(Однофазные счетчики: Матрица NP71E.1-12-1, Матрица NP71E.2-1-5 split, Матрица NP-71E 1-10-1, Матрица NP-523 split; Трёхфазные счетчики: Матрица NP73E.3-14-1, Матрица NP73E.3-5-1, Матрица NP73E.3-17-1, Матрица NP73E.2-12-1, Матрица NP73E.2-6-1, Матрица NP73E.1-10-1, Матрица NP 73E.1-11-1, Матрица NP-73E.2-2-2, Матрица NP-73E.3-6-2);
• токовым диапазоном и величинами номинального напряжения;
• классом точности;
• типом энергии, для измерения которой предназначен прибор – активной и реактивной;
• типом встроенного модема;
• наличием и характеристиками реле.

Рекомендуем:  Счётчик электроэнергии Ник 2303 — описание и разновидности прибора

Изделия могут выполняться в следующих вариантах исполнения:

• базовом;
• стандартном;
• расширенном.

Детальнее о комплектации прибора указано в его паспорте или в каталоге(он находится в конце статьи).

Видеообзор одного из счётчиков Матрица:

Как обеспечивается экономия

Матричный счетчик электроэнергии обеспечивает высокоточный учет потребляемого электричества, используя дифференцированный тариф, по которому стоимость электричества зависит от времени суток. Потребитель может самостоятельно установить для себя подходящий режим работы бытовых приборов, чтобы платить за электричество меньше.

Устанавливая счетчик Матрица, потребители электроэнергии лишают себя риска хищения электроэнергии недобросовестными людьми. Общая потеря электричества объекта может заключаться только в технических утечках, сумма дополнительных взносов, которые в квитанции указываются в виде «общедомовых нужд» или «потерь электричества», будет заметно сокращена. Поэтому добросовестным потребителям не придется оплачивать мошеннические действия других людей.

Система учета электроэнергии Матрица имеет в своей конструкции специализированное силовое реле, которое в случае необходимости полностью отключает подачу электроэнергии абоненту, обеспечивая таким образом его защиту от возможного возникновения короткого замыкания, а также резких скачков напряжения, которые часто происходят при утечках. Если специалисты грамотно выставят конфигурации функции защитного отключения, она может помочь избежать риска дорогостоящего ремонта оборудования, который неизбежно потребуется при возникновении каких-либо аварийных ситуаций.

Счетчик осуществляет передачу всех данных в Центр через защищенные протоколы связи. История показаний постоянно сохраняется в памяти устройства, а также в базе данных, благодаря чему внесение каких-либо корректировок исключено. Если между компанией, обеспечивающей дом электроэнергией, и потребителем возникнут какие-то конфликтные ситуации, можно изучить историю показаний и понять, кто прав.

Что такое счетчики Матрица и зачем они нужны.

Счетчик Матрица – это многофункциональный прибор учета с высоким классом точности. Благодаря ему вы, электросетевая и энергосбытовая компания всегда будут точно знать сколько и когда вы потребили электроэнергии.

А) СЧЕТЧИК МАТРИЦА. ЧТО ЭТО?

Счетчик МАТРИЦА – это интеллектуальное многофункциональное устройство, являющееся частью АИИС КУЭ.

Основные функции счетчика МАТРИЦА, это:измерение и учет активной и реактивной энергии в одном или двух направлениях

• многотарифный учет электроэнергии. Доступно до шести временных тарифов с возможностью задания специальных дней;
• измерение мгновенной мощности, тока, напряжения, температуры и других параметров сети;
• возможность считывания 1, 5, 10, 15, 30 и 60 минутных профилей;
• использование основного и дополнительного реле для защиты потребителя от токов короткого замыкания, а также для возможности ограничения потребляемой активной мощности, тока, минимального и максимального порога напряжения.
• возможность дистанционного считывания данных со счетчика и конфигурации счетчика.

Счетчик МАТРИЦА имеет различные виды функций для исключения попыток несанкционированного доступа:

• датчик вскрытия корпуса счетчика;
• датчик вскрытия крышки клеммника;
• определение неправильного подключение счетчика;
• датчик сильного внешнего магнитного поля.
• датчик дифференциального тока

Б) СЧЕТЧИК МАТРИЦА ПОМОЖЕТ СЭКОНОМИТЬ.

Счетчик МАТРИЦА имеет возможность учета электроэнергии с использованием дифференцированного тарифа по зонам суток. Таким образом потребитель может выбрать оптимальный тариф в соответствии со своим режимом потребления электрической энергии.

При использовании установки счетчика МАТРИЦА у всех абонентов отдельного дома, ТСЖ, СНТ, недобросовестные потребители лишаются возможности воровать электроэнергию. Таким образом общие потери электроэнергии данного объекта снижаются до уровня технических. Таким образом размеры дополнительных взносов, которые в платежках обозначаются как «общедомовые нужды» или «потери электроэнергии» существенно снижается. И добросовестные потребители больше не платят за недобросовестных.

Встроенное силовое реле, способное при необходимости отключить абонента, поможет защитить оборудование потребителя при возникновении короткого замыкании, резкого повышения или понижения напряжения, при возникновении утечек тока. Функция защитного отключения при грамотной настройке счетчика поможет избежать дорогостоящего ремонта оборудования, который может потребоваться после аварийных ситуаций в сети.

В) СЧЕТЧИК МАТРИЦА НЕ ДАСТ ОБМАНУТЬ.

Счетчик МАТРИЦА передает информацию в Центр сбора данных по закрытым протоколам связи, используя силовые линии 0,4 кВ. История показаний хранится в архиве счетчика и в базе данных в Центре сбора данных. Внесение изменений в показания по счетчику, хранящиеся в Центре исключено .

При возникновении спорных ситуаций между абонентом и электроснабжающей организацией, всегда существует возможность проанализировать историю показаний и разрешить конфликтную ситуацию.

Помимо сбора показаний счетчик фиксирует и передает в центр сбора данных информацию о несанкционированных действиях абонента и попытках доступа к счетчику, что исключает возможность хищения электроэнергии.

Г) СЧЕТЧИК МАТРИЦА ЗАЩИТИТ ВАС и ВАШЕ ОБОРУДОВАНИЕ.

Счетчик МАТРИЦА позволяет контролировать ряд параметров сети, записывать информацию об аварийных событиях, а также, при необходимости, отключать встроенное силовое реле.

• мощность (защита от перегрузки)
• ток (защита от короткого замыкания)
• Напряжение (защита от перенапряжения)
• Небаланс напряжения (защита от перекоса напряжения)
• Дифференциальный ток (защита от токов утечки)
• Температура (защита от перегрева)

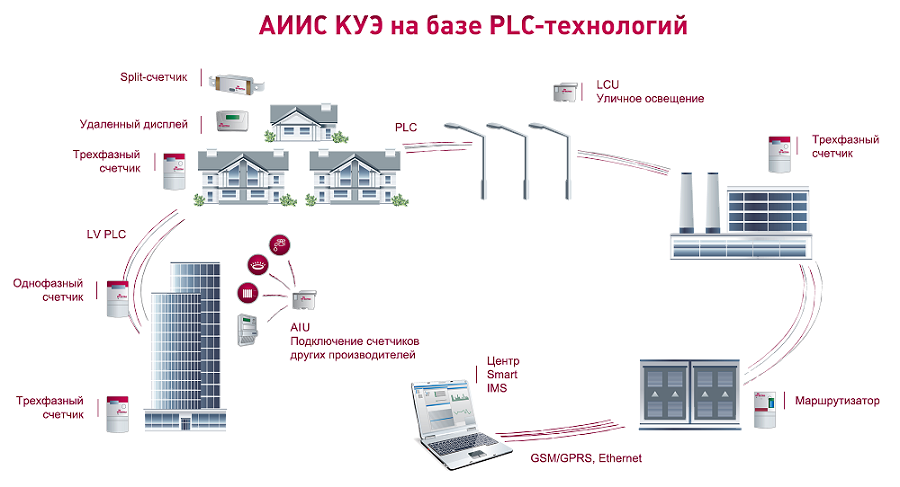

Д) СЧЕТЧИК МАТРИЦА – ЭЛЕМЕНТ АИИС КУЭ И УМНЫХ СЕТЕЙ

Счетчик МАТРИЦА – один из основных элементов АИИС КУЭ на базе системы SMART IMS, выполненной по технологии ADDAX.

• осуществлять автоматический сбор данных с приборов учета;
• оперативно реагировать на аварийные ситуации в сети.
• сокращать потери электроэнергии благодаря сведению пофазного баланса, наличию датчика дифференциального тока, датчика вскрытия прибора учета;
• дистанционно изменять конфигурацию счетчиков, управлять потреблением абонентов;
• контролировать отдельные параметры сети;
• управлять уличным освещением.
• обмениваться информацией с биллинговыми системами для выставления счетов за электроэнергию.

Подробнее про систему АИИС КУЭ вы можете прочитать в разделе «АИИС КУЭ» .

Источник

Устройство и принцип работы

Корпус прибора оборудован следующими узлами:

• измерительным модулем;
• микроконтроллером;
• встроенной памятью и питанием;
• устройством отображения данных – жидкокристаллическим дисплеем;
• импульсными выходами;
• блоком управления нагрузкой;
• датчиком, фиксирующим вскрытие, температурным и магнитным;
• катушкой дифференциального тока для исключения опасности хищения ресурсов.

В зависимости от комплектации, изделие может оснащаться модулем для удалённой передачи данных.

Поступающая на прибор электроэнергия фиксируется датчиком тока и напряжения. Сведения анализируются микроконтроллером и выводятся на жидкокристаллический дисплей. Кроме показаний расхода, прибор выводит на дисплей дату по календарю и текущее значение времени суток. Сведения, характеризующие характеристики эксплуатации сети и объём использованных ресурсов может храниться в автономной памяти устройства в течение 10-ти лет.

Подключение счётчика

Счётчик может устанавливаться тремя способами:

• с помощью ДИН-рейки;
• на три винта;
• на натянутый трос.

Установку прибора должен производить квалифицированный электромонтёр с группой электробезопасности не ниже II.

Предварительно выполняется крепление, затем фиксируется аппарат. Открывается крышка клеммного отсека и подсоединяются провода, согласно схеме, указанной в паспорте изделия или на корпусе устройства.

После монтажа и подключения проверяется работоспособность устройства и настройка его представителем поставщика электроэнергии с заданием необходимых параметров.

Затем изделие подлежит пломбированию. Факт пуска в работу фиксируется представителем коммунальной организации записью в паспорте изделия.

Каталог счётчиков Матрица(все счётчики их описание, схемы подключения размеры и тд.): Смотреть

голоса

Рейтинг статьи

Лучшие однофазные счетчики электроэнергии

Однотарифный ОУ

Нева 103 1SO – сертифицированная модель с 7-разрядным отсчетным устройством механического типа. Характеризуется: напряжением 220/230 В, силой тока 5/60 А, рабочим температурным диапазоном от ‒40 до +60 °С, классом точности 1,0, 16-летним интервалом между поверками. В наличии стопор обратного хода, шунт, светодиодный индикатор, винтовые клеммы. Монтаж пластикового серого корпуса прибора выполняется с использованием DIN-рейки. Благодаря прочным удобным защелкам установка осуществляется просто и быстро.

• неразборный корпус, крепкая монтажная защелка;
• скромные габариты, малый вес, читабельного размера цифры;
• надежность конструкции, точность показаний, удобство монтажа, качество соединения проводов;
• низкая цена, реальный срок службы – около 30 лет.

мигания со щелчками не совпадают, что вводит пользователей в заблуждение.

Аппарат ценится как потребителями, так и профессионалами. У него отличное соотношение стоимости, качества и эффективности. Единственное, иногда пользователей сбивают с толку режимы индикации и щелчков.

Однотарифный ЖКИ

Меркурий 201.8 – современная модель с 7-разрядным жидкокристаллическим экраном. Отличается характеристиками с повышенными эксплуатационными возможностями: при измерении активной энергии класс точности составляет 1,0; напряжение колеблется в пределах 220÷230 В; сила тока от номинального до максимального – 5÷80 А; рабочая температура находится в диапазоне от ‒45 до +75 °С; максимальная влажность – 90%. К особенностям принадлежат: модульный корпус, винтовые клеммы, измерительный преобразователь тока. На «посадочное место» устанавливается с помощью практичной DIN-рейки. Для удобства считывания показателей предусмотрена светодиодная подсветка.

• наличие шунта и защелки-фиксатора;
• минимальный вес, компактность, простота монтажа;
• запас прочности, высокий класс точности, демократичная стоимость;
• срок: эксплуатации – 30 лет, между ревизиями – 16 лет.
• проблемы с телеметрией.

Прибор сравнительно новый, поэтому популярность его только растет. В сущности, модель представляет собой усовершенствованную версию нескольких предшественников.

Многотарифный ЖКИ экономный

Энергомера CE102M S7 145-JV – универсальная модель с повышенной устойчивостью к воздействиям механического, климатического и электромагнитного типа. Основные характеристики: напряжение и сила тока – 230/220 В и 5/60 А; температура функционирования – от ‒45 до +70 °С; граничная влажность – 98%; максимальное число тарифов – 4; классификация точности – 1. Среди опций и возможностей: интерфейс связи, энергонезависимая память, отображение показаний при обесточенной сети, наличие шунта, индикация информации за сутки и месяц. Управление осуществляется кнопками, 7-разрядный ж/к монитор подсвечивается светодиодами, поверка производится через 16 лет.

• многофункциональный жидкокристаллический экран;
• возможность снятия информации без наличия напряжения;
• защита памяти от попытки внесения изменений;
• компактность, существенная экономия, удобство пользования, простота перепрограммирования, приятный дизайн;
• высокая долговечность, составляющая 16 лет.

Аппарат полностью оправдывает ожидания – в первую очередь для домов со значительным количеством электроточек.

Многотарифный ЖКИ самоокупаемый

Меркурий 200.02 – коммерческая модель, предназначенная для гибкого учета электрической энергии. В характеристики входят: базовое напряжение 220(230) В, сила тока 5(60) А, температурный коридор от ‒40 до +55 °С, цифровой манипулятор CAN. Кроме того: нагрузка управляется посредством УЗО; датчик тока константу учитывает через шунт; класс погрешности составляет 1,0; крепление проводится с помощью DIN панели. Счетчик может работать как вместе с АСКУЭ, так и независимо. Учет ведется максимум по 4-м тарифам – на экране отображаются все рабочие параметры. С помощью электроники и базы данных доступна полная информация, касающаяся потребленной энергии в течение последних 11 месяцев.

• доступная информация о переключении расценок;
• индивидуальное расписание с учетом сезонных переходов «зима / лето»;
• регулировка нагрузки и контроль потребляемого электричества;
• экономичность, быстрая самоокупаемость, простота эксплуатации;
• энергонезависимая память, стильный дизайн;
• срок в годах: гарантии – 3, межповерочного периода 16, службы – 30.

• дисплей без подсветки;
• высокая стоимость.

По мнению пользователей, прибор очень выгоден в плане экономии. Безусловно, если правильно распределить посуточно значительную нагрузку на сеть.

Технические характеристики

Характеристики	Величина
Номинальное напряжение, В:
однофазный счетчиктрехфазный счетчик	2303×57,7 В; 3×230 В
Диапазон рабочего напряжения	0.8 Uном … 1.2 Uном
Номинальная частота, Гц	50 (± 2 %)
Номинальный ток Iном, А	5/10
Максимальный ток, А:
счетчики непосредственного включениясчетчики трансформаторного подключения	80/10010
Минимальный ток:
Активная энергия
счетчики непосредственного включениясчетчики трансформаторного подключения	0.05 Iб0.01 Iном
Реактивная энергия
счетчики непосредственного включениясчетчики трансформаторного подключения	0.05 Iб0.02 Iном
Класс точности:
Активная энергия
счетчики непосредственного включениясчетчики трансформаторного подключения	10,5S
Реактивная энергия
счетчики непосредственного включениясчетчики трансформаторного подключения	21
Основной коммуникационный интерфейс	PL (LV 0,4 кВ)
Передача данных по PLC	FSK – 100 бит/с пофазно (на физическом уровне) SFSK – до 2400 бит/с (на физическом уровне)OFDM – 128 кбит/с (на физическом уровне)
Постоянная счетчика, имп/квар∙ч	10001000050000
Диапазон рабочих температур, °C	-40… +70
Полная мощность, потребляемая цепями тока, В·А:
счетчики непосредственного включениясчетчики трансформаторного подключения	41
Полная мощность, потребляемая цепями напряжения, В·А:
счетчики непосредственного включениясчетчики трансформаторного подключения	1510
Масса, не более, кг:
однофазный счетчиктрехфазный счетчик	0,92,0
Способ крепления	ДИН-рейка
Габаритные размеры корпуса, мм:
однофазный счетчиктрехфазный счетчик	227×127.5×60.5302x180x62
Срок службы, лет, не менее:
однофазный счетчиктрехфазный счетчик	3020
Межповерочный интервал, лет	10
Цена однофазного счетчика, рос. руб.	от 7188 до 18640
Цена трехфазного счетчика, рос. руб.	от 10306 до 25910

Разновидности приборов учета

Меркурий 201

В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.

Меркурий 201

Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.

Меркурий 230

Меркурий 230

Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.

В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.

Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.

Основные элементы конструкции:

• корпус;
• заземляющее устройство;
• контактная колодка;
• крышка.

Меркурий 231

Меркурий 231

Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.

Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.

Характеристики Меркурий 231:

• Первый класс точности.
• Номинальное напряжение 3*220/380 В.
• Номинальная сила тока 5П.
• Предельная сила тока 60 А.
• Высокие показатели чувствительности.
• Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
• Рабочие температуры от -40°С до +55°С .

Можно устанавливать единый тариф.

Меркурий 234 ART

Меркурий 234 ART

Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

• Интерфейс PLC-I.
• Есть возможность подсоединения дополнительного питания напряжением 230 В.
• Гальванически развязанный импульсный выход.
• Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
• Наличие встроенного реле на 60А.
• ЖКИ подсветка.

• Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
• Тарифный учет по зонам.
• Учет потерь в линиях электропередач.
• Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
• Журнал событий.

Основное применение – в быту, на производстве.

Отслеживание работы счетчика матрица

Правильная работа счетчика матрица является важным аспектом эффективного анализа данных и оптимизации веб-сайта. Для того чтобы пользователи могли без проблем пользоваться счетчиком матрица и получать актуальную информацию о посещенных страницах, необходимо следить за его работой.

1. Проверьте код счетчика матрица

Первым шагом в отслеживании работы счетчика матрица является проверка кода, размещенного на каждой странице вашего сайта. Убедитесь, что код счетчика матрица правильно вставлен и находится в нужном месте.

Также необходимо проверить, что код счетчика матрица актуален и не содержит ошибок. Возможно, вам потребуется обратиться к документации по вашему счетчику матрица, чтобы убедиться, что вы используете правильную версию кода и все необходимые настройки заданы верно.

2. Проверьте данные в счетчике матрица

Второй шаг — это проверить данные, которые собирает счетчик матрица. Посмотрите отчеты и статистику вашего счетчика матрица и убедитесь, что данные отображаются в соответствии с вашими ожиданиями.

Обратите внимание на такие показатели как количество посетителей, количество посещенных страниц, источники трафика, временные интервалы активности пользователей и другие параметры, которые вам важны для анализа работы сайта

3. Проверьте настройки счетчика матрица

Третий шаг — это проверить настройки вашего счетчика матрица. Убедитесь, что вы установили все необходимые параметры, которые вам нужны для отслеживания работы сайта.

К примеру, вы можете настроить счетчик матрица для отслеживания конкретных событий на вашем сайте, таких как заполнение формы или совершение покупки. Убедитесь, что такие события отслеживаются правильно и данные отображаются корректно в отчетах счетчика матрица.

4. Регулярно анализируйте результаты

Четвертым шагом является регулярный анализ результатов работы счетчика матрица. Подобный анализ поможет вам понять, как пользователи взаимодействуют с вашим сайтом и какие улучшения можно внести для улучшения его производительности.

Обращайте внимание на тренды и изменения в данных, чтобы заметить любые паттерны или проблемы, которые могут возникнуть. Это поможет вам принимать информированные решения о развитии вашего сайта

5. При необходимости внесите изменения

Последним шагом является внесение любых необходимых изменений, которые могут быть обнаружены в результате анализа работы счетчика матрица. Например, вы можете решить добавить дополнительные события для отслеживания или изменить расположение кода счетчика матрица на вашем сайте.

Не бойтесь проводить эксперименты и тестировать различные настройки счетчика матрица, чтобы улучшить его работу и получить более точную информацию о посещаемости вашего сайта.

В целом, отслеживание работы счетчика матрица является важным процессом для обеспечения правильного анализа данных и оптимизации вашего веб-сайта. Следуя указанным выше шагам, вы сможете убедиться, что ваш счетчик матрица работает правильно и вы получаете достоверную информацию о посещаемости вашего сайта.

Устройство и принцип работы

Конструкция счетчика зависит от принципа его работы и осуществляемых функций. Индукционный однофазный счетчик используется в однофазных переменных сетях и состоит из следующих частей:

• корпуса составного;
• двух обмоток: токовой и напряжения;
• двух магнитопроводов: обмотки тока и обмотки напряжения;
• противополюса;
• диска алюминиевого;
• механизма червячного типа;
• механизма счетного;
• магнита постоянного, служащего для торможения диска;
• оси, на которой закреплены счетный механизм, червячная передача и алюминиевый диск.

Схематическое устройство однофазного электросчетчика индукционного типа

Принцип работы устройства заключается в следующем. 2 электромагнита представляют измерительный механизм счетчика. Они расположены под углом 90° друг к другу. В магнитном поле этих электромагнитов находится диск, выполненный из алюминия. Счетчик включается в работу путем подсоединения с электроприемниками токовой обмотки последовательно, а с электроприемниками напряжения – параллельно. При прохождении переменного тока по обмоткам в сердечниках возникают магнитные потоки переменной величины. Они пронизывают диск, в результате чего индуцируют вихревые токи. При взаимодействии последних с магнитными потоками создается усилие, которое вращает диск. Он, в свою очередь, связан со счетным механизмом, который учитывает частоту вращения диска. Цифры, расположенные на счетном механизме фиксируют расход электрической энергии.

При увеличении тока нагрузки возникает больший вращающий момент, что заставляет диск вращаться быстрее.

Принцип работы трехфазных индукционных счетчиков аналогичен выше описанному счетчику, с той лишь разницей, что их используют в трехфазных сетях переменного тока.

Вид спереди трехфазного индукционного электросчетчика со снятой крышкой

Вид сбоку со снятой задней частью корпуса трехфазного индукционного счетчика

С развитием электронных технологий появились счетчики учета расхода электроэнергии электронного типа. Принцип действия их довольно прост. Специальный преобразователь входные аналоговые сигналы с датчиков тока и напряжения преобразует в цифровой импульсный код. Он подается на микроконтроллер, который фиксирует количество потребляемой электроэнергии на дисплее изделия. Отсюда основными частями электронного счетчика являются:

• кожух защитный;
• трансформаторы измерительные тока и напряжения;
• преобразователь;
• микроконтроллера, являющиеся органом управления и передачи информации на дисплей;
• колодка клеммная для подсоединения эл. проводов.

Работа однофазных и трехфазных электронных счетчиков осуществляется по одним и тем же законам, с той лишь разницей, что в 3-хфазном осуществляется суммирование величин каждого из трех каналов.

Структурная схема работы однофазного счетчика электронного типа

Из схемы видно, что трансформатор тока включен в разрыв фазного провода, а трансформатор напряжения подключен к нулю и фазе. Сигналы величины тока и напряжения с помощью преобразователя преобразуются в мощность и частоту в цифровом виде, в дальнейшем микроконтроллер управляет оперативным запоминающим устройством (ОЗУ), электронным реле и дисплеем, на котором отражается цифровая информация, фиксирующая расход электроэнергии на подключенном к счетчику объекте. ОЗУ в некоторых моделях может играть роль передатчика информации, что дает возможность контролировать работу счетчика на расстоянии.

Электронные счетчики для замеров расхода электроэнергии в трехфазных схемах, могут работать как в трех,- так и четырехпроводных цепях. Устройства хранят информацию с привязкой ко времени. Показания можно снимать за определенный период времени и фиксировать следующие показатели:

• активное потребление;
• реактивное потребление;
• действующие значения напряжения и тока;
• частоту в каждой фазе.

Все это позволило создать многотарифные счетчики для подсчета потребления электроэнергии в разное время суток, по дням недели или сезонам.

Электронные счетчики для АСКУЭ

Важными комплектующими элементами системы являются счетчики АСКУЭ и каналы связи. В отличие от индукционных приборов учета расходов электричества чувствительные электронные счетчики не имеют вращающихся деталей. Устройства обеспечивают широкий интервал входного напряжения, помогают организовать расширенную тарифную систему учета, сохраняют предыдущие показания в архиве, обладают режимом ретроспективы отдельно взятого периода.

Электронные приборы новой модели идеально вписываются в конфигурацию АСКУЭ. Разнообразие функций счетчика расхода электрического тока заключается в ПО встроенного микроконтроллера. В конструкцию устройства входит:

1. корпус;
2. колодка для клемм;
3. трансформатор;
4. печатная плата;
5. ЖК-дисплей;
6. источник питания схемы;
7. часы;
8. телеметрический выход;
9. супервизор;
10. оптический порт;
11. органы управления.

Система учета расхода электричества представляет собой структуру из трех уровней. В первом уровне smart ims матрица содержит приборы учета NP545 и NP 524 электрической энергии, осуществляет передачу ресурса потребителю. Второй уровень матрицы состоит из коммуникационного оборудования, третий, главный уровень, выполняет обработку информации, поступающей со счетчиков np 515 и np 523.

Для обеспечения стабильного функционирования АСКУЭ используется электросчетчик np 545 или np 542, предназначенный для организации взаимодействия с трехфазным абонентом и дистанционного управления потоком электрической энергией. Электронные приборы передаются на «сумматоры», создают систему связи с центром обработки информации с помощью специального программного обеспечения.
