Как установить электрический проводной звонок в квартире своими руками

Пошаговая инструкция по монтажу звонка

Сейчас читают Как сделать абажур для торшера своими руками: подборка идей…

Встраиваемые розетки в столешницу: разновидности,…

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

строительный нож; набор отверток; отвертка-индикатор; шурупы и шуруповерт; изолента; клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

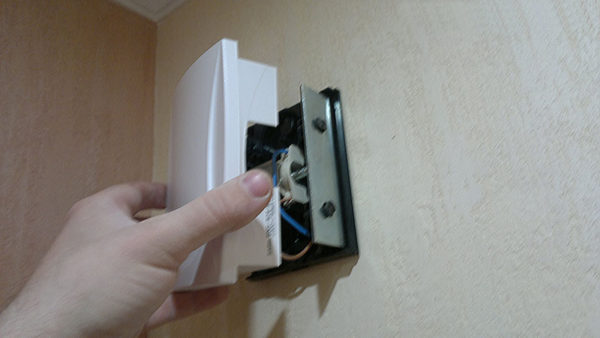

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Особенности коммутации проводных вызывных приборов

Известно три способа подключения проводного звонка к электрической сети, отличающихся количеством коммутируемых контактов.

Это:

• использование вызывного устройства с двумя клеммами (самый распространенный и простой случай);
• подключение звонка с 4-мя клеммными соединителями;
• подсоединение через понижающий трансформатор.

Каждый из представленных вариантов нуждается в отдельном рассмотрении.

1. Вариант звонка с 2-мя клеммами

В этом случае помимо кнопки и корпуса необходимо приготовить 4 проводника подходящей длины и индикаторную отвертку (для определения фазной жилы).

Далее потребуется провести следующие операции:

• Посредством автомата “снять” питание 220 Вольт с распределительной коробки над входной дверью, через которую планируется коммутировать провода звонка и кнопки.
• Затем необходимо протянуть одну пару подготовленных ранее проводов от распредкоробки до звонка, и вторую – от нее же до кнопки.
• Присоединив концы к клеммам согласно приведенному выше фото, останется правильно расключить их внутри коробки.

Фазный провод, проложенный от щитка, находится либо по красному цвету изоляции, либо с помощью индикаторной отвертки.

2. Вариант звонка с четырьмя клеммами

Если у приобретенного вызывного комплекта обнаруживается не две, а четыре клеммы – подключать его придется по другой схеме. В действительности она мало отличается от уже рассмотренной; просто производители упростили монтаж соединительных проводов. В этом варианте исполнения нет необходимости коммутировать соединения в распредкоробке.

Достаточно протянуть от нее два проводника с фазой и нулем, а затем подсоединить их к 2-м контактом корпуса звонка (на них должно быть соответствующее обозначение). Другая пара контактов соединяется с кнопкой звонка. Делается это так, как изображено на фото ниже:

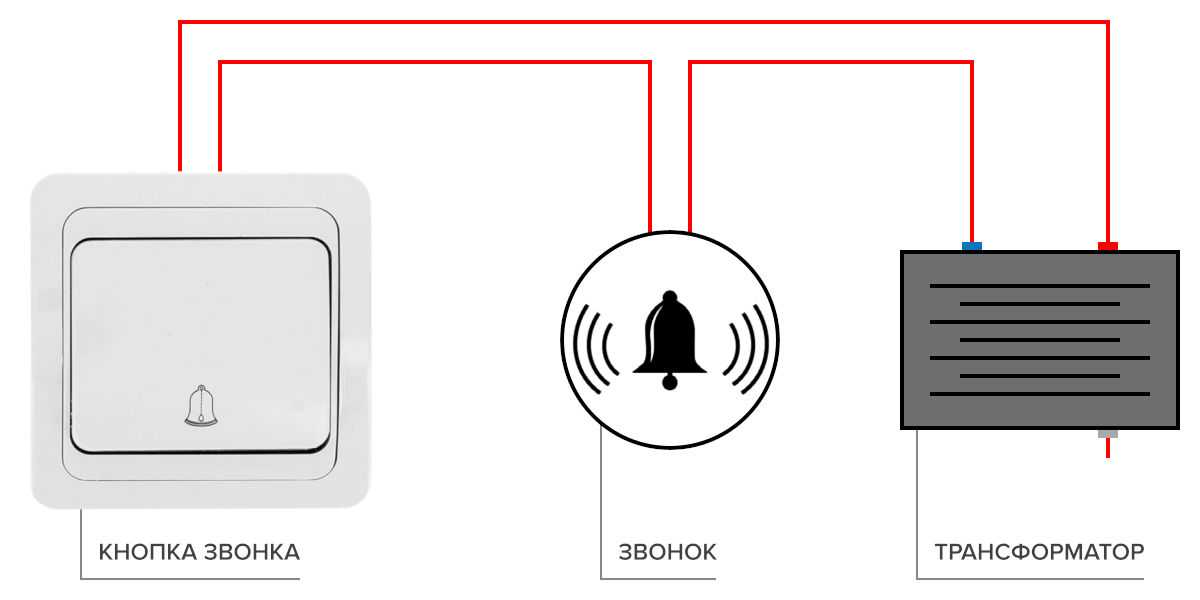

3. Подключение звонка через трансформатор

В ситуации, когда в комплект входит металлическая кнопка – для безопасности пользования на звонок подается пониженное напряжение (это могут быть 8, 12 или 24 Вольта). То есть для работы схемы потребуется низковольтное управление (конкретное значение напряжения уточняется у продавца). В комплекте изделия, помимо кнопки, корпуса и трансформатора, имеется еще распаечная коробка (смотрите схему ниже).

Трансформатор имеет типоразмер автомата и устанавливается в щитке на свободное место. От него до распаечной коробки прокладываются провода с пониженным напряжением, после чего они коммутируются с проводниками от кнопки и самого звонка.

4. Беспроводной вариант

Этот способ подключения звонка самый простой. При монтаже комплекта достаточно закрепить корпус и кнопку в удобных местах, а затем установить в них батарейки. Управляется такая конструкция по радиоканалу. Своеобразная расплата за ее простоту – необходимость периодически менять питающие элементы. То есть нести дополнительные расходы.

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

• Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
• Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

https://youtube.com/watch?v=JJqOfjh3ERQ

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.

Звонок громкого боя типа МЗМ-1

Звонки громкого боя МЗМ-1 (МЗ-1) могут быть как в наличии так и под заказ. Узнать наличие, точную стоимость и приобрести оповещатели звуковые МЗМ-1 вы можете позвонив по телефону +7(812) 449-90-49 или отправить заявку на электронную почту указанную в разделе «Контакты». Звуковой оповещатель типа МЗМ-1 (раньше маркировался МЗ-1) так же его называют школьный звонок необходим для подачи сильных звуковых сигналов. Данный звонок преимущественно применяется в системах охранных сигнализаций промышленных, административных зданиях, а так же сельскохозяйственных и торговых объектов, различного имущества граждан: садовых участков, квартир, гаражей и т.п. Так же он применяется в школьных и различных других учебных заведениях. Оповещатель типа МЗМ-1 обеспечивает довольно хорошую слышимость на сравнительно больших открытых площадях.

Характеристика	Постоянный ток	Переменный ток
Потребляемая мощность	30 ВА
Номинальное напряжение, вольт	220, 127, 110, 36, 24, 12	380, 220, 127, 110, 36, 24, 12
Род тока	—	50 герц
Сила звука	не меньше 85 децибел
Класс защиты от поражения электричеством	I
Масса	1,6 кг
Продолжительность неперрывной работы	не более 1 минуты, пауза 1 мин.
Номинальный режим работы звонка повторно-кратковременный
Климатическое исполнение, тип	УХЛ-1
ТУ 4372-003-14431979-2012

Подписка на рассылку

В настоящее время на рынке бытовой электроники существует большой выбор разнообразных дверных звонков, начиная от простых моделей и заканчивая вариантами с видеокамерой и сигнализацией. Если вас заинтересовал вопрос «как подключить дверной звонок», в данной статье вы найдете информацию о методах подключения различных устройств.

Звонок электрический дверной – виды и особенности

Дверные звонки бывают двух видов: проводная модель, требующая подключения при помощи кабеля, а также беспроводная модель — дверной звонок на батарейках, который более простой в монтаже.

Проводные звонки работают от сети

220В, а их корпус и кнопка соединены проводом. Звонок дверной электрический проводной при условии правильного подключения обеспечивает надежность и долговечность, а также работу при любых погодных условиях.

Беспроводной электронный дверной звонок имеет свои преимущества: для его монтажа не требуется проводов, а в случае отключения электроэнергии такой звонок продолжит работу. Однако дальность передачи сигнала такого звонка не велика, а так же возможно «не срабатывание» при плохой погоде.

Дверные звонки можно разделить по потребляемому напряжению. В настоящее время достаточно распространен, как стандартный дверной звонок 220в, так и электронные звонки от 4,5 до 60В. Последние, оснащаются батареями или понижающими трансформаторами.

На современном рынке также появился дверной звонок с камерой. Дистанционная модель включает в себя камеру скрытого наблюдения, которая записывает, как изображение, так и звук. Этот дистанционный дверной звонок не требует подключения – достаточно вставить батарейки, и закрепить элементы на стене.

Если вас не устраивают модели, реализуемые на рынке, можно собрать дверной звонок своими руками с помощью специальных наборов. Если вас интересует, как сделать дверной звонок самостоятельно, можно использовать специальные наборы, например, «Двухтональный дверной звонок». Этот набор позволяет собрать устройство, выполняющее функцию звонка и сигнализации.

Дверной звонок проводной – подключение своими руками

Для того чтобы самостоятельно осуществить подключение дверного звонка проводного типа, вам понадобятся следующие инструменты:

• дрель или перфоратор;
• отвертка-индикатор;
• пассатижи;
• отвертка с тонким жалом;
• кусачки.

Из материалов вам потребуется сам дверной звонок, кнопка, а также два двухжильных кабеля.

Для подключения можно использовать двухжильный кабель с сечением 0,5 — 0,75 мм2. Более мощные кабели также могут использоваться в подключении дверного звонка, однако их применение не целесообразно, поскольку мощность звонка незначительна.

При подборе кабеля также стоит учитывать материал жилы – алюминий или медь. Лучше всего кабель с жилами из аналогичного материала, что и у остальной проводки общей квартирной сети.

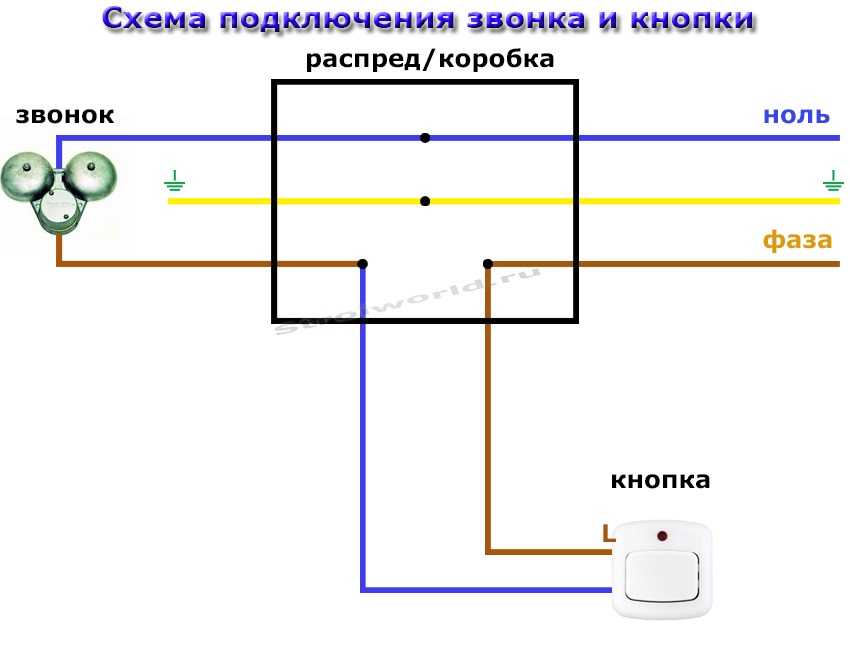

Схема подключения дверного звонка проводного типа

Кнопка для дверного звонка устроена таким образом, что во время нажатия она замыкает контакты. Для того чтобы раздался звук дверного звонка, необходимо, чтобы на его контактах возникли и ноль, постоянно подключенный к звонку, и фаза, разомкнутая в состоянии покоя.

Схема дверного звонка, показанная на схеме, включает в себя два двухжильных кабеля, которые прокладываются от распределительной коробки к кнопке звонка, а также от коробки к месту установки самого звонка.

Как установить дверной звонок – пошаговая инструкция

Если вы используете звонок с низким напряжением, установка дверного звонка осуществляется следующим образом.

От распределительной коробки прокладывается кабель до кнопки звонка и самого звонка. В распределительной коробке с помощью индикатора необходимо найти провода подачи напряжения и определить фазу и ноль. Далее все необходимо соединить согласно схеме подключения.

В дверной раме или стене сверлится отверстие для вывода провода кнопку.

Провод присоединяется к клеммам кнопки, после чего она закрепляется на стене над отверстием.

Второй конец провода присоединяется к двум клеммам, расположенным на батарее звонка. Если батарея звонка находится не в корпусе устройства, а отдельно от него, необходимо протянуть провод от кнопки к звонку, разделить двухжильный кабель и каждую из жил подключить к отдельной клемме.

Если в корпусе звонка имеется трансформатор, необходимо подключить его к распределительной коробке и двум из трех клемм, соответствующих по напряжению.

После того, как вы осуществили подключение своего дверного звонка, включите электропитание и проверьте его работу.

Анализ разновидностей звонковых механизмов и критерии выбора

Модуль для воспроизведения звучания мелодии

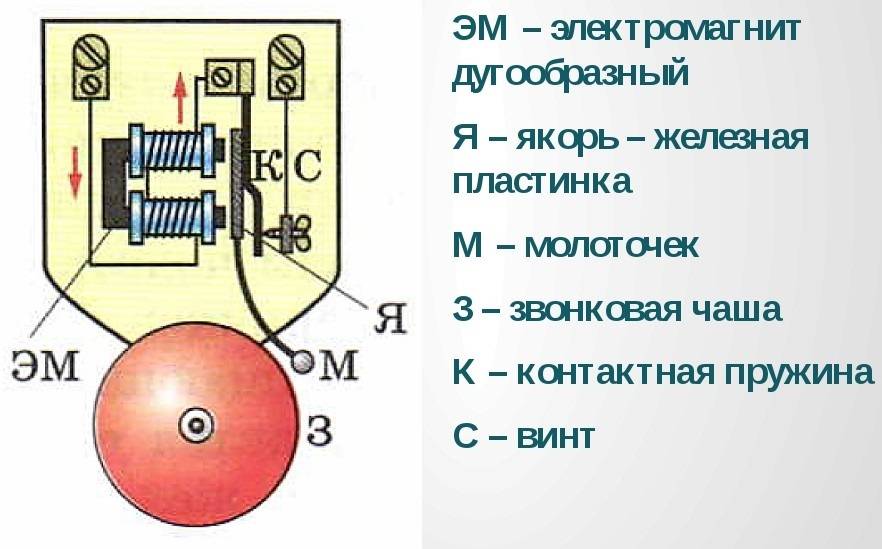

Звонки электромеханические дверные с ударным механизмом давно устарели и встречаются сегодня разве что у пенсионеров и в сельской местности. На смену им пришли электронные аналоги, в которых не имеется ни одного механического узла. Звонок в квартиру проводной электронного типа изготавливается в виде монтажной платы, на которой размещены элементы генераторной схемы на транзисторах, способные воспроизводить звук через динамик.

Иногда формирователь вызывного сигнала собирается на основе специализированного «музыкального» чипа, формирующего несколько мелодий. Эти звонки более предпочтительны, чем устаревшая электромеханическая модель, но в свою очередь уступают по удобству пользования радиоуправляемым аналогам. На монтаж такого изделия потребуется намного меньше времени, поскольку в этом ситуации нет необходимости в прокладке электрических проводов. Однако за все эти преимущества приходится расплачиваться высокой стоимостью беспроводных устройств.

Что важно учитывать при выборе

Таблица степеней защиты

Выбрать хороший и надежный в работе электрический проводной звонок в квартиру удается лишь после того как взвешены все «за» и «против» рассмотренных вариантов. Если нужен недорогой и простой в эксплуатации прибор, лучше всего выбрать обычный электрический звонок с электронной схемой, формирующей несколько мелодий. В ситуации, когда возиться с проводкой нет желания или ее невозможно проложить и вместе с тем вопрос расходов не беспокоит пользователя, наиболее подходящим вариантом считается радиоуправляемое устройство.

При выборе беспроводного или проводного электрического звонка в квартиру также важно учесть место установки вызывной кнопки: на улице или в подъезде. В первом случае она должна иметь высокую степень защиты от разрушающих факторов, определяемую техническим показателем IP (чем выше – тем лучше). Он характеризует уровень ее герметичности, препятствующей проникновению внутрь пыли и влаги

Он характеризует уровень ее герметичности, препятствующей проникновению внутрь пыли и влаги.

Музыкальный звонок

Это устройство является самым простым и экономичным из всех, что опубликованы в литературе. В основном такой звонок предназначен для использования в качестве квартирного, хотя может найти и другие применения, например в игрушках или как звонок будильника.

Схема выполнена на основе микросхемы музыкального синтезатора BT66T-2L (рис.1). Внутри у нее есть RC-генератор и формирователь мелодии, которая состоит из 127 нот и периодически повторяется. Элементы С1, R2, VT1, VT2 задают время работы звука, a VT3 — усилитель мощности. Последний транзистор устанавливается, только если надо увеличить громкость работы звукового излучателя (ВА1 можно подключать непосредственно к выходу синтезатора, как это показано пунктиром).

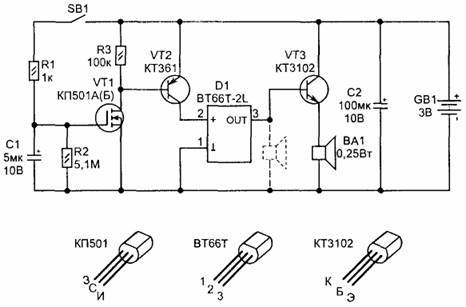

Рис. 1. Электрическая схема музыкального звонка

После нажатия на кнопку SB1 время звучания сигнала зависит от емкости С1 и сопротивления R2 (с указанными на схеме номиналами составляет примерно 2. 3 с). При желании можно увеличить время звучания, увеличив С1.

Питание осуществляется от двух гальванических элементов по 1,5 В. В режиме ожидания энергопотребление практически равно нулю, так как все транзисторы находятся в закрытом состоянии (будет равняться току утечки конденсатора С2), поэтому включатель не требуется.

Рис. 2. Топология печатной платы и расположение элементов

Для монтажа элементов можно воспользоваться печатной платой, показанной на рис.2. Детали подойдут любые.

Малышев С.Ю. г. Мариуполь

Чем отличаются квартирные и уличные беспроводные звонки

Покупая беспроводный звонок для дома, важно учесть место его будущего расположения. Здесь имеется два базовых варианта — в помещении (для квартиры) или на улице (для дома или для дачи). В первом случае достаточно купить простую модель, без влагозащиты и широкого температурного диапазона

Если беспроводный звонок планируется устанавливать на улице, подход к выбору более серьезный

В первом случае достаточно купить простую модель, без влагозащиты и широкого температурного диапазона. Если беспроводный звонок планируется устанавливать на улице, подход к выбору более серьезный.

Главное требование — наличие влагозащитного покрытия для исключения попадания влаги к внутренним элементам устройства.

Кроме того, беспроводный звонок для наружной установки должен выдерживать температурные перепады и работать в широком диапазоне температур. Это требование касается не только оболочки, но и внутренних схем изделия. Здесь должна предусматриваться и влагозащита.

При монтаже на дверях стоит предусмотреть небольшой козырек, защищающий изделие от попадания влаги, лучей солнца, пыли, ветра и прочих негативных воздействий.

Главное требование, чтобы дополнительный элемент не мешал прохождению сигнала.

Чтобы избежать кражи или защитить беспроводный звонок от действия вандалов, рекомендуется брать модели из прочного металла. Минус в том, что они будут иметь большую стоимость.

Необходимые инструменты

Прежде чем начинать рассмотрение подключения проводных звонков, следует уточнить, какие вещи и инструменты потребуются для этого, чтобы весь процесс был реализован правильно. Итак, для этого потребуется иметь под рукой:

• непосредственно звонок, который обычно состоит из внутреннего и внешнего блоков;
• дюбеля и шурупы, что потребуются для закрепления прибора на стене;
• кнопка;
• трансформатор;
• кабель – потребуется для подключений низковольтного типа;
• дрель и шуруповерт;
• стриппер для зачистки провода;
• изолента, хомуты из пластика и рулетка;
• отвертки;
• плоскогубцы с длинным носом и обычные;
• бокорезы;
• сверла;
• уровень.

Кроме того, следует сказать, что еще одним подготовительным моментом будет то, что если раньше звонок не устанавливался, то следует подобрать максимально подходящую для монтажа область.

На что следует обратить внимание при выборе

Чтобы правильно выбрать беспроводной дверной звонок, необходимо учитывать все факторы его работы.

Расстояние

Выбор диапазона и мощности сигнала особенно важен, если расстояние между кнопкой и динамиком превышает 10 метров. Чтобы звонок по беспроводной сети был качественным, его следует протестировать прямо в магазине. Если это невозможно, следует обсудить возможность возврата или обмена, так как могут быть помехи сигнала на месте.

Питание

Стандартный механизм питается от батареек. В разных моделях используется разное количество и разные типы батарей. Как часто их нужно менять, лучше спрашивать не у продавца, а поискать информацию на интернет-форумах. В этом случае не важен тип аккумуляторов — они должны быть в продаже, не более того. Оптимальный вариант питания — замена батареек на аккумуляторную.

Комплектация

При покупке устройства необходимо сверить количество деталей и запчастей механизма с заявленными на упаковке или в техническом паспорте товара. Особенно это актуально для сложных механизмов с расширенным функционалом. Примерить недостающие детали после выхода из магазина будет сложно.

Крепление

уже упоминалось, что липучка на дешевых моделях звонка — ненадежный способ крепления. Оптимальный вариант — комбинированная застежка-липучка плюс винт. Единственное исключение — квартиры, где винт может испортить внешний вид двери или стены.

Гарантия от производителя

Простые и недорогие механизмы имеют простую конструкцию и практически не ломаются. Их поломка — результат длительного использования или механического повреждения. Однако минимальный гарантийный срок на такую ​​продукцию все же предоставляется.

Другое дело — сложные и дорогие модели, оснащенные камерой, экраном, датчиками движения и так далее. На них выдается гарантийный талон, за заполнением которого должен внимательно следить покупатель.

Помимо перечисленных параметров, при покупке необходимо обращать внимание на дизайн, мелодии, материал корпуса и предлагаемые дополнительные функции

Беспроводные звонки без батареек

Устройства из этой категории являются наиболее популярными. Они стабильно работают и хорошо справляются со своими функциями. Стоят такие звонки сравнительно недорого, что делает их доступными каждому желающему. 1

REXANT GS-215

1 195 руб.

Этот электронный беспроводной звонок уникален и удивляет не только своим внешним видом, но и набором характеристик. Он оснащён функцией выбора мелодии (всего их 12 штук), а также опцией регулировки громкости её звучания. Кроме этого, модель имеет встроенный датчик движения, который издаёт сигнал при входе в помещение.

Единственным недостатком устройства является сравнительно короткий радиус действия (всего 10 м). Из-за этого его рекомендуют использовать только владельцам городских квартир и дач с небольшой территорией вокруг дома.

9.9 /10

рейтинг

Плюсы

• Универсальность
• Красивый внешний вид
• Наличие датчика движения
• Приятные мелодии

Минусы

Короткий радиус действия

REXANT GS-215

2

REXANT GS-205

704 руб.

Этот беспроводной звонок имеет компактный размер и максимально просто монтируется. Он оснащён датчиком движения, оповещающим хозяев квартиры или дома об открытии двери. Среди других важных особенностей пользователи выделяют наличие регулятора громкости сигнала, 32 различных мелодий и функции автонастройки дистанции детекции.

Устройство имеет прочный влагозащищённый корпус, поэтому может быть установлено на открытом воздухе. При этом владельцам аппарата следует учитывать довольно короткий радиус действия, составляющий всего 12 м.

9.8 /10

рейтинг

Плюсы

• Компактный размер
• Простота монтажа
• Множество мелодий
• Возможность включения и отключения датчика движения
• Доступная цена

Минусы

Издаёт тихий звук даже на максимальной громкости

REXANT GS-205

3

EZVIZ DB1

9 784 руб. Этот дорогой звонок представляет собой полноценную систему оповещения. Он оснащён не только дополнительным динамиком, но и датчиком движения, камерой. Кроме этого, звонок имеет яркую подсветку, включающуюся во время подачи сигнала.

EZVIZ DB1 идеально подходит для установки на улице. Имеет защищённый от влаги и резких перепадов температуры корпус.

9.5 /10

рейтинг

Плюсы

• Влагозащищённый корпус
• Стильный дизайн
• Многофункциональность
• Подсветка

Минусы

Высокая цена

EZVIZ DB1

Демонтаж старого дверного звонка

Перед отключением старого прибора необходимо выключить электропитание. Это обязательное правило любого демонтажа электрики. Во время выполнения нужно руководствоваться следующими шагами:

1. Отключите напряжение. Проверьте его отсутствие мультиметром.
2. Снимите декоративную крышку старого звонка. Если он пойдет на выброс, то осторожничать необязательно.
3. Отсоедините входящие в звуковой блок провода. Здесь 2 варианта — либо откусить кусачками, либо аккуратно открутить провода от клемм прибора.
4. Снимите звуковой блок с саморезов. Если на это место планируется поставить новый звонок, то старайтесь не повредить торчащие из стены провода и оставить их максимально длинными.

Как подключить звонок к питанию

В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.

Проводные модели

Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.

При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.

Какие провода использовать

Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.

Подключить звонок в квартире можно «лапшой» с солидным диаметром жил

При необходимости тянуть питание на улице, требуется уже силовой кабель — или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.

Две кнопки

Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.

Два звонка

В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.

Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.

Беспроводные дверные звонки

Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.

Беспроводные модели — разный вид, разные стили

В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:

Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.
