Электрический теплый пол своими руками под плитку: технология и особенности монтажа

Технология укладки плитки на пол при наличии системы подогрева

Разобравшись с тем, как залить теплый пол, остается лишь произвести укладку кафеля, который в данном случае и будет финальным покрытием. Процедура монтажа в данном случае практически ничем не отличается от традиционной, за исключением необходимости приобрести специальный клей, устойчивый к повышению температуры. И в данном вопросе лучше отказать от экономии, поскольку некачественный материал может стать причиной того, что плитка в скором времени начнет просто отваливаться.

Если речь идет об укладке теплого пола в ванной под плитку, то немаловажно уделить внимание эстетической стороне, должным образом подогнав элементы. Для этого, на открытых участках лучше размещать цельные элементы, а обрезки спрятать под ванной или в других малозаметных местах. Для простой и качественной нарезки лучше всего подойдет болгарка

Для простой и качественной нарезки лучше всего подойдет болгарка.

Во время монтажа производится две стяжки — черновая с установленным утеплителем и стяжка самого теплого пола, которая заливается поверх нагревательных элементов

Первое, что необходимо сделать – приготовить клеевой состав согласно инструкции, которую прилагает изготовитель. После этого можно приступать к укладке, начав от угла наносить клей при помощи зубчатого шпателя

Важно, чтобы клеящий раствор заполнял все пустоты, а толщина слоя была не менее 5 мм

Для того чтобы ровно положить плитку, можно использовать специальные крестики. При этом обязательно нужно проводить проверку на горизонтальную ровность всех элементов, а также следить, чтобы промежутки между элементами были одинаковые.

Также не стоит вынимать крестики сразу после того, как завершена укладка плитки. Лучше подождать столько, сколько нужно (обычно этот период указывает производитель). Щели после полного высыхания нужно заделать затиркой, используя для этого шпатель.

Для того чтобы система теплого пола исправно работала, а покрытие имело длительный эксплуатационный срок, укладку плитки стоит начинать только после полного высыхания стяжки

Монтаж теплоизоляции

Укладка теплоизолирующего слоя – вынужденная мера, которая позволит повысить эффективность всей системы. Благодаря ей удастся отразить потоки тепла и существенно сократить теплопотери во время работы нагревательных элементов. В результате вся энергия будет передаваться в помещение, а не аккумулироваться в бетонном основании перекрытия.

Теплоизоляция теплого пола

Для устройства теплоизолирующего слоя своими руками применяется рулонный фольгированный материал, толщина которого составляет 3-4 мм. Его укладывают на все основание, предотвращая образование щелей. Для этого используется клейкая лента, а полосы фиксируются при помощи строительного степлера.

В частном доме, где под полом находится неотапливаемый подвал или грунт, можно применить любой плитный изолирующий материал. Часто используют минераловатные утеплители, экструдированный пенополистирол, стекловату и другие. Толщина изолирующего слоя должна составлять 5-10 см. Также вместе с утеплителем используется отражающий фольгированный слой.

Монтаж

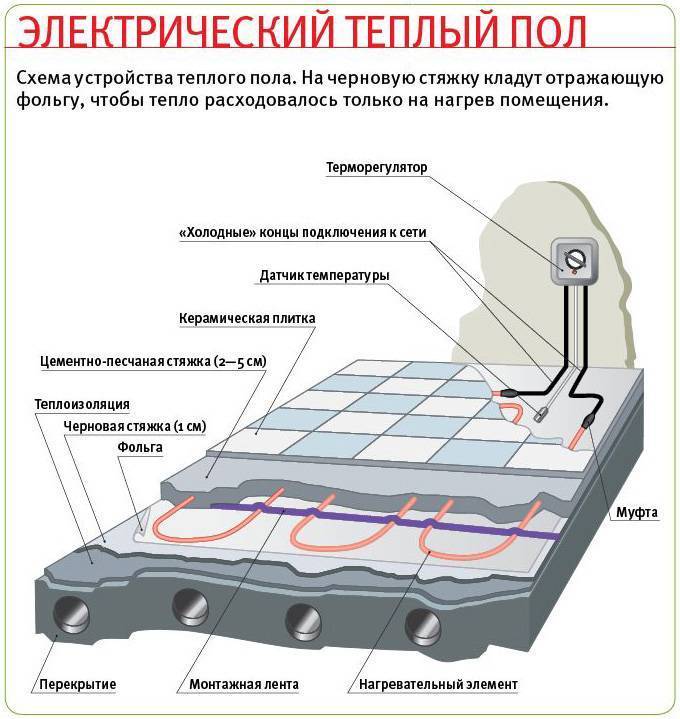

Технология укладки электрического теплого пола под плитку зависит от его вида. В любом случае перед началом монтажа нужно удалить старое напольное покрытие, вывести поверхность цементным раствором или выравнивающей смесью.

Если пол кладется на деревянное основание, поверхность необходимо отциклевать, чтобы она была ровной.

Далее следует подготовить место для монтажа терморегулятора: его размещают на небольшой высоте от пола, в нише или накладным способом. К термостату подводят подающий кабель (желательно от отдельного автомата). Если термостат устанавливается в штробе, то и кабель нужно подводить в штробе.

Общее правило: нельзя располагать пленку или маты под стационарно размещенной мебелью и крупногабаритным бытовым оборудованием (холодильниками и др.) во избежание перегрева. Исключение – саморегулирующий кабель, но он дорогой.

Для теплоизоляции можно использовать пенофол. Состоит из вспененного полиэтилена с самоклеящейся подложкой и фольги 14 мкм.

Теплопроводность этого материала около 0,048 Вт/мК. Укладывать просто: раскатать рулон клеевой стороной вниз, отражающей вверх. Поверх матов кладут сетку, к которой крепят кабель.

Вместо стандартных фольгированных можно стелить маты с отражающим лавсановым покрытием – у них отсутствует электропроводность. Еще один вариант – профильные маты из экструдированного пенополистирола.

Инфракрасную пленку режут строго по пунктирным линиям. Кабельные маты резать нельзя. При монтаже следует отступать от стен не меньше 10 сантиметров.

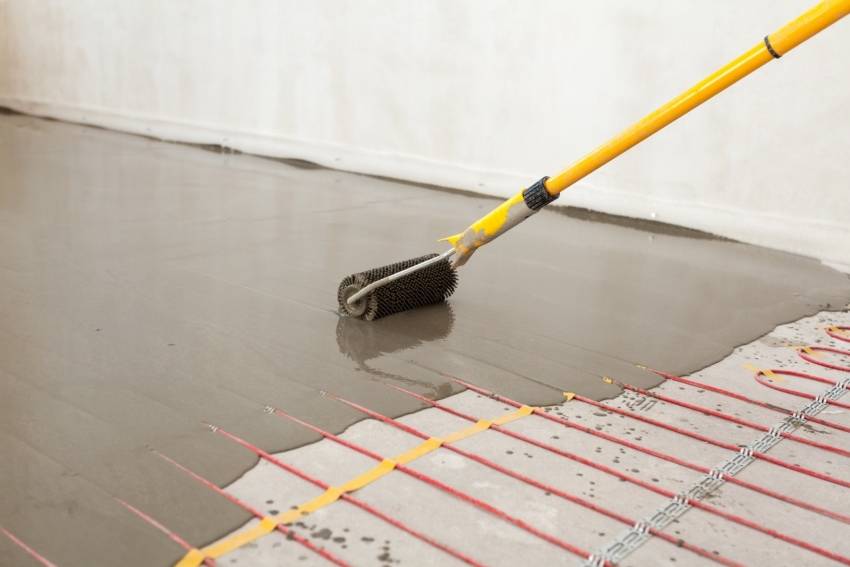

Перед укладкой стяжки или финишного покрытия любой пол необходимо оттестировать: включить электричество и замерить сопротивление тестером. Полученная величина должна соответствовать указанной в паспорте. Допустимое отклонение – 5-10 процентов. Замеряется также сопротивление изоляции: должно быть не меньше 10 МОм.

Заземляющий проводник фиксируют защитной клеммой.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Watch this video on YouTube

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

7 этап – чистовая отделка теплого пола

После того, как система проверена можно приступать к
чистовой отделке электрического теплого пола – укладка плитки, ламината.

Стоимость монтажа теплого пола электрического за 1 м2

Как видим, монтаж электрического пола не вызывает больших сложностей. В таблице ниже указана стоимость монтажа с привлечением наемных мастеров. В среднем цена за м2 при монтаже «под ключ» составляет 600 руб./м.кв. без учета стоимости материалов.

Проанализировав предложения разных компаний, стоимость устройства электрического теплого пола с материалами будет варьироваться от 2000 до 4700 руб за метр квадратный (по данным на конец 2016 года). При этом минимальная цена действует при заказе от 250 м.кв. либо в случае если объявление дал частный мастер, а не строительная фирма.

Таким образом, выполняя монтаж электрического теплого пола
своими руками – это возможность существенно сэкономить на работе.

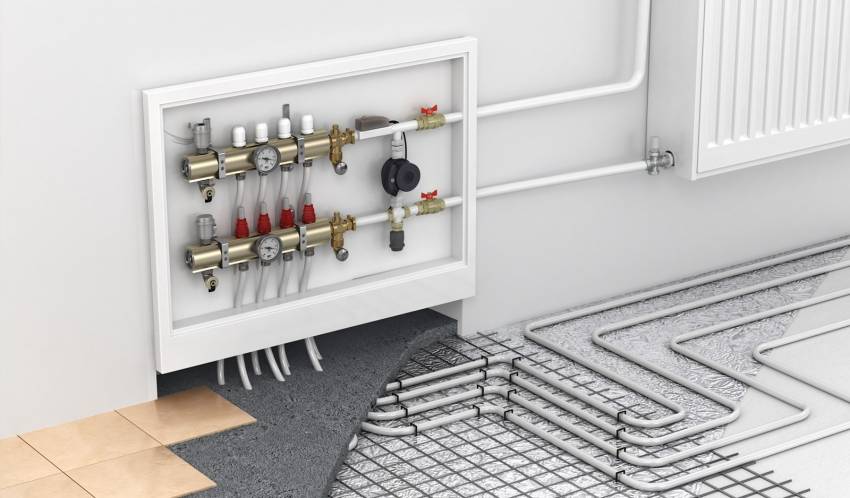

Водяной теплый пол под плитку: особенности и преимущества

Водяной теплый пол – наиболее широко распространенный на сегодняшний день вариант, который повсеместно используется для обустройства ванных комнат, кухонь и коридоров. В этом случае специальную систему, состоящую из водопроводных трубок, укладывают непосредственно в стяжку пола.

При этом, обязательно проводят укладку нескольких слоев, каждый из которых имеет свое значение и роль в данной конструкции:

поверх основания укладывается слой теплоизоляционного материала, который не позволяет системе расходовать тепло напрасно, прогревая перекрытия;
сверху кладут армирующую сетку, которая должна придать основанию прочность;
затем располагается система труб, которая отвечает непосредственно за циркуляцию теплой воды;
еще один слой стяжки (цементно-песчаной или бетонной) призван защитить конструкцию от нагрузок;
в завершение наносится клеевой состав, на который фиксируется керамическая плитка.

Для подключения системы водяного теплого пола необходимо получить разрешение от ответственных органов

Если владельцы решили сделать такие теплые полы под плитку своими руками, то в процессе работы важно соблюдать некоторые нюансы. Например, промежуток между металлопластиковыми трубами системы должна составлять от 10 до 30 см

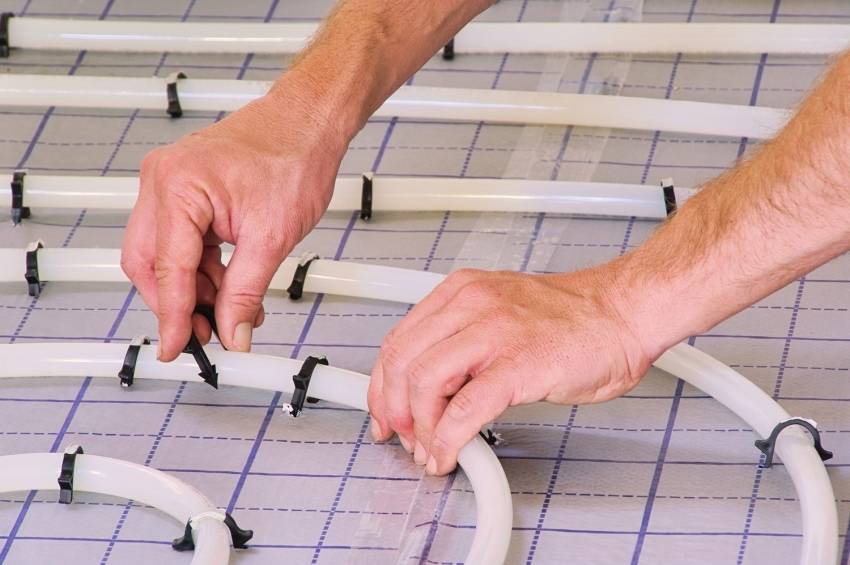

При этом обязательно должна производиться фиксация при помощи пластиковых хомутов.

В процессе монтажа самой системы стоит избегать появления стыков, поэтому входная и выходная части трубы должны быть расположены в коллекторе. Кроме того, перед тем как приступить к заливке верхнего слоя стяжки, по периметру помещения стоит установить демпферную ленту. Она служит для того, чтобы компенсировать те расширения, которые будут происходить в результате расширительных процессов, связанных с изменениями температурного режима.

После того как установка системы труб будет завершена обязательно нужно провести проверку, и только после этого можно переходить к заливке черновой поверхности

Важно, чтобы толщина слоя стяжки была не менее 30 мм

Монтаж сети трубопроводов для теплого водяного пола не требует специальных знаний, но для корректного подключения к центральному отоплению лучше обратится к специалисту

В случае если все расчеты, а также процедура укладки теплого водяного пола под плитку были произведены правильно, такое решение позволит экономить до 10 % тепловых ресурсов, необходимых для ежемесячного обогрева помещения.

Монтаж плитки

В защитных целях конструкцию покрывают паронепроницаемой пленкой. С одной стороны ее микроволокна дают возможность испаряться излишкам влаги, а с другой – не дают просочиться влаге извне внутрь конструкции.

На заметку
Все составляющие должны быть прочно закреплены. Любой крепежный узел: скотч, дюбель, хомут исключают любую вероятность сдвига, что могло бы отразиться на нормальной работе системы.

Плитку укладывают на особый раствор. Монтажные работы выполняют при отключенном нагреве. Кстати, его так и не включают пока полностью не застынет клей. В противном случае влага, неравномерно испаряющаяся из клеящего слоя, может привести к тепловой деформации и вздутию плиточной поверхности.

2023 prestigpol.ru

Подготовка к укладке плитки

Во-первых, уберите туалет с дороги. Закройте отверстие тряпкой, чтобы блокировать канализационные газы. Если в Вашем доме есть только один туалет, Вы можете оставить его на месте, пока не установите подпорную панель. Держите под рукой запас восковых колец, если Вы планируете переустанавливать унитаз в конце каждого дня.
Если Вы рассчитываете, что Ваш туалетный столик сохранится на долгие годы, оставьте его на месте и обложите его плиткой. Но если Вы думаете, что можете заменить его, удалите его сейчас. Когда работа сделана, Вы можете переустановить старый туалетный столик или поставить новый. Отсутствие туалетного столика дает Вам больше рабочего пространства, и Вам не придется резать подложку и плитку, чтобы поместиться вокруг него. Это также устраняет проблему ремонта напольной плитки, если в будущем Вы установите раковину меньшего размера или пьедестал.
Снимите плинтус или запланируйте добавить молдинг для обуви. Это приводит к более аккуратному виду работы, потому что края плитки будут покрыты позже — неровные разрезы и небольшие ошибки измерения будут скрыты. Если на плинтусе есть молдинг для башмаков, снимите только башмак.

Электрический теплый пол – преимущества и недостатки

Плюсы:

возможность использовать как в качестве основного, так и в
качестве дополнительного источника обогрева жилья;

равномерное нагревание всей площади помещения;

неограниченность мест установки. Доступность для монтажа,
как в жилых комнатах, так и в офисах;

сочетаемость с большинством напольных покрытий
(ламинированная доска, керамическая плитка, линолеум);

возможность регулировки температурного режима – как по всей
квартире, так и отдельно по каждой комнате. Время включения/выключение системы
также задается по усмотрению пользователей;

отсутствие необходимости установки дополнительного
оборудования (как, например, в случае с водяным теплым полом);

сравнительно простая технология монтажа;

эстетичность. Система монтируется под чистовым полом, это
исключает любые ограничения при проектировании доступного пространства;

длительный срок эксплуатации.

Минусы:

значительная стоимость использования системы. Такой тип
отопления сложно назвать экономным;

опасность поражения электрическим током. Что выдвигает
особые требования к расчету и укладке нагревательного элемента во всех
помещениях, и в частности в санузле;

наличие электромагнитного поля, создаваемого нагревательным
элементом (кабелем);

исключается использование натурального деревянного
напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под
воздействием перепадов температур древесина будет рассыхаться, как следствие,
появляются трещины и скрипы пола;

уменьшение высоты помещения за счет обустройства чернового
пола с системой обогрева;

дополнительные требования к мощности существующей
электропроводки.

Профессионалы и пользователи, установившие самостоятельно
электрический теплый пол, отмечают, что соблюдение требований к укладке и
грамотное проектирование позволяют нивелировать большинство из перечисленных
минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

климатическая зона, в которой построен дом (частный или
многоквартирный);

объем помещения (площадь);

тип пола (вид напольного покрытия);

уровень теплоизоляции помещения (степень утомлённости);

состояние теплого контура (окна, двери) и уровень
теплопотерь через них;

назначение помещения (жилая комната, промышленный объект);

цель и период эксплуатации. Используется ли электрический
пол в качестве основной или дополнительной системы отопления. Постоянно или
периодически;

степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический
теплый пол – при использовании системы в качестве основного источника тепла –
её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150
Вт/м.кв.

Разработка схемы

Как выбрать теплый пол для укладки под плитку

Стоит сказать, что в качестве укладки под плитку подойдет не каждый вид теплого пола.

Наиболее распространенные на сегодняшний день на рынке виды теплых полов – это электрические и водяные.

Электрические полы подразделяются еще на пленочные и кабельные. И те или те подвиды активно применяются при укладке под плитку, но многие специалисты строительного рынка советуют использовать кабельные полы, и причины такого совета следующие:

пленка имеет гладкую поверхность и не сможет каждый раз удерживать тонкий раствор или же плиточный клей, вследствие чего плитка не сможет плотно прилегать к поверхности. Чтобы не допустить подобное, положите под плитку дополнительно слой цементного раствора на 5 см, но такое решение подойдет не для каждого помещения;
в основе кабельных полов лежат кабельные маты и нагреватели. Они отличаются в зависимости от высоты поднятия пола после укладки напольного покрытия, т.е. в нашем случае плитки. Минимальный уровень поднятия составляет 3 см цементного раствора, а маты нужно заливать самовыравнивающимся раствором в минимальном количестве.

Однако независимо от того, какой вид теплого пола вы укладываете под плитку, специальный плиточный клей должен иметь узкое назначение, то есть быть предназначенным конкретно для укладки плитки на теплые полы.

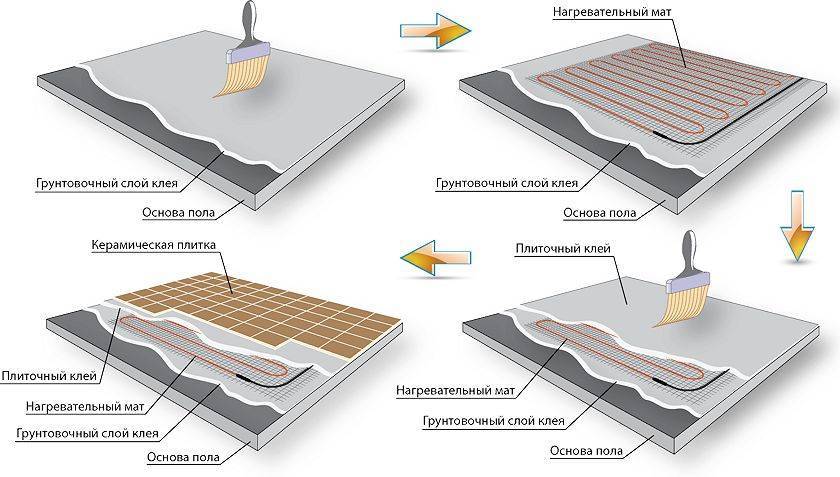

Электрические теплые полы в слой плиточного клея

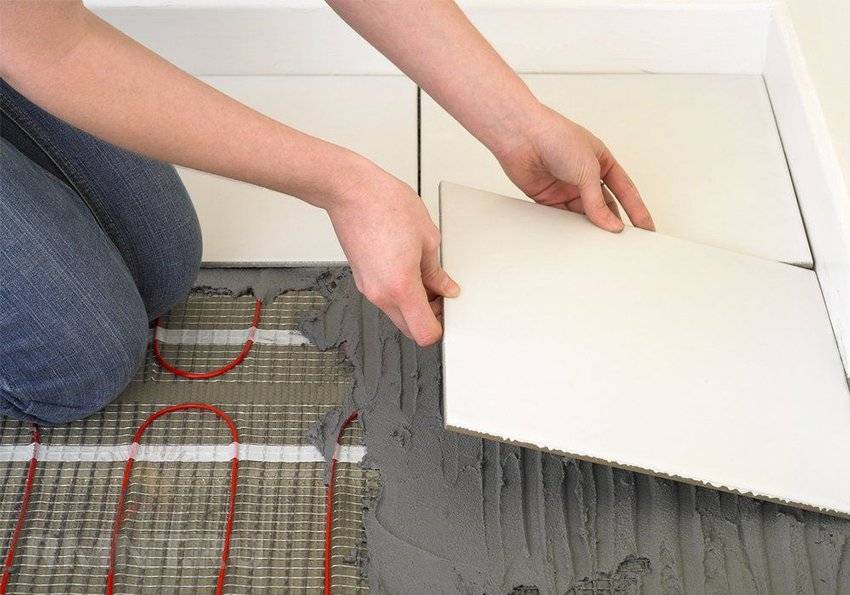

Если вы собрались монтировать электрический теплый пол в ванной под плитку, не меняя стяжку, то обычный греющий кабель вам не подойдет. Но от этого выбор возможных вариантов не становится меньше, он даже расширяется.

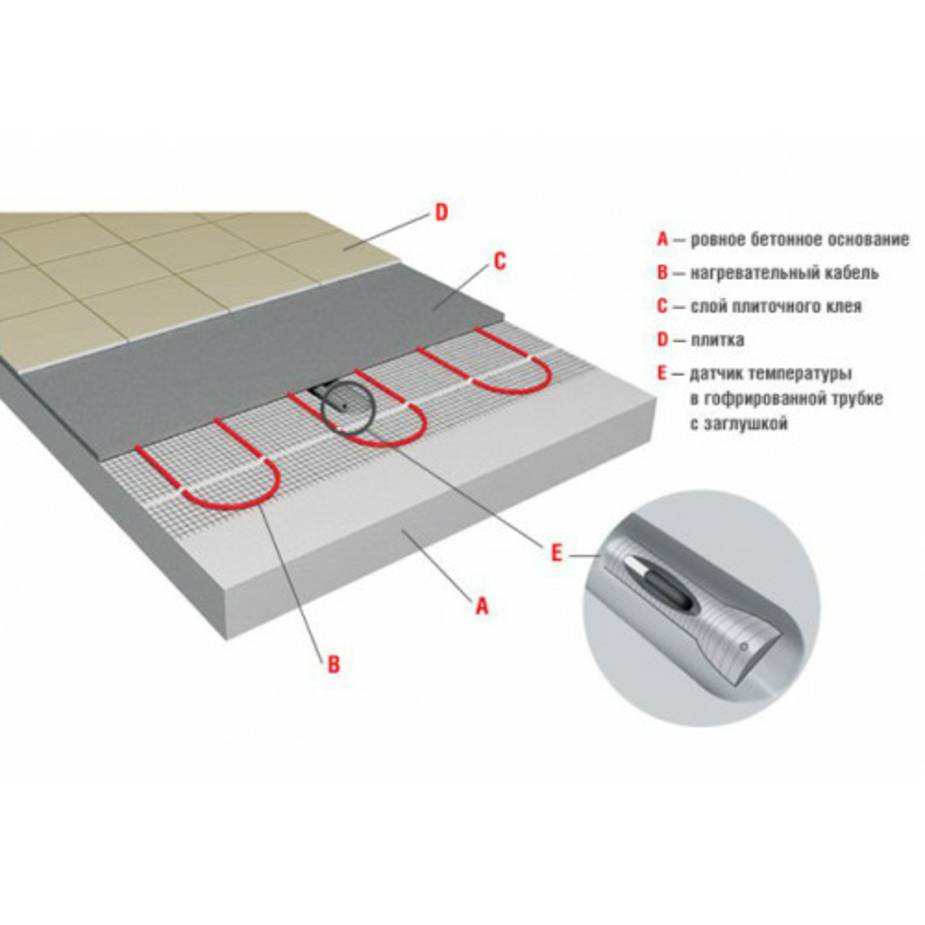

Греющие маты для теплых полов

Прежде всего рассмотрим греющие маты. Их принцип действия основан на использовании все того же греющего кабеля, только меньшего диаметра. Причем сам кабель уже закреплен с соответствующим шагом в сетке из стекловолокна.

Греющие маты на основе греющего кабеля

Итак:

Греющие маты могут быть двух видов с одножильным и двужильным кабелем. Разница между ними такая же, как и между их обычными собратьями. Но одножильные греющие маты встречаются все реже.
Огромный плюс греющих матов — это значительное упрощение монтажа. Ведь кабель в сетке уже закреплен и если вам нужен обогрев прямой линии, например, коридора, то вам достаточно просто размотать мат. Если же греющий мат необходимо изгибать, то просто разрезав в требуемом месте стекловолокно сетки вы можете придать ей требуемую форму.
Еще одним плюсом является меньший диаметр кабеля, что позволяет монтировать греющий мат непосредственно в слой плиточного клея. При этом следует помнить, что за счет меньшего диаметра такой кабель быстрее перегревается и более требователен к условиям изгибания.

Аморфно металлическая лента для теплых полов

Достаточно интересным вариантом является использование аморфно металлической ленты. Принцип действия таких теплых полов основан на использовании специального металла, который получает свои уникальные свойства в результате быстрой заморозки из расплавленного состояния. По виду такой теплый пол напоминает обычную сетку.

Аморфно металлическая лента под плитку

Главным достоинством теплого пола на основе аморфно металлической ленты является ее толщина. Она не превышает 25мкм. Это позволяет использовать ее в сочетании с любыми поверхностями.
Еще одним весомым фактором в пользу аморфно металлической ленты является ее энергоэффективность. По заявлениям производителей она в 2 – 4 раза выше чем у греющего кабеля. При этом электромагнитное излучение соответствует естественному фону.

Но есть у аморфно металлической ленты и минусы. В первую очередь это максимальная температура. Которая не может превышать 40 — 45⁰С. Это обусловлено структурой металла, который при большей температуре теряет свои уникальные свойства. Но тут следует помнить, что более высокая температура пола вам и не нужна.
Ну и еще одним важным минусом является то, что после монтажа данный вид теплого пола практически не подлежит ремонту – только замена. А вот монтировать аморфно металлическую ленту своими руками одно удовольствие. Для этого достаточно просто размотать мат.

Инфракрасный теплый пол

Одним из наиболее популярных на данный момент является так называемый инфракрасный теплый пол. Вообще правильное его название пленочный. Он может быть двух видов – углеродный и биметаллический.

Под плитку можно монтировать только углеродный пленочный теплый пол иногда его еще называют графитовый. Его принцип действия основан на параллельном соединении тепло элементов из углерода.

На фото один из способов монтажа пленочного теплого пола под плитку

Итак:

Главным преимуществом данного вида теплого пола является простота монтажа. Достаточно только размотать полотно и подключить его. При этом пленочный теплый пол достаточно быстро и равномерно прогревает поверхность, а его энергопотребление относительно не высоко.
Но самому электрический теплые пол для ванной комнаты пленочного типа смонтировать будет не так просто. Дело в том, что данный вид покрытия имеет сплошную структуру. В результате этого плитка, уложенная поверх такого теплого пола, не будет имеет связи со стяжкой. В результате чего высока вероятность ее отслаивания.
Дабы исключить такое развитие событий применяют армирующую сетку, укладывают листы гипсокартона поверх теплых полов и многое другое. Но это, во-первых, поднимает уровень пола, а во-вторых использование гипсокартона, который обладает низкой теплопроводностью, значительно снижает эффективность теплых полов.

Стержневой углеродный теплый пол

Но у пленочного теплого пола есть и не мало достоинств. Прежде всего это его высокая ремонтопригодность. Ведь подняв напольное покрытие вы с легкостью сможете заменить поврежденный участок. При этом повреждение отдельного участка не выводит из строя весь теплый пол, что для большинства других видов теплых полов естественно.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

в спальне — 100-150 Вт/мВІ;
в кухне и коридоре — 150 Вт/мВІ;
на балконе и лоджии — 200 Вт/мВІ;
в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Преимущества установки теплого пола под плитку

Теплый пол имеет массу положительных характеристик и при условии соблюдения всех рекомендаций способен оказать чрезвычайно положительное влияние на множество аспектов, повысив уровень комфорта всех проживающих в доме.

Керамическая плитка имеет высокий уровень теплопроводности, что позволяет эффективно использовать систему теплого пола для обогрева помещения

В первую очередь, это связано с равномерностью распределения тепла в помещении. За счет того, что основная масса теплого воздуха располагается внизу, общая температура в комнате будет максимально благоприятна, ведь, как известно, теплый воздух легче и стремиться подняться вверх.

В случае использования таких отопительных приборов, как батареи и конвертеры, воздух более активно перемещается в помещении, за счет чего увеличивается количество сквозняков, и, соответственно, количество поднимаемой пыли. Теплые полы действуют по-иному принципы, что также положительно сказывается на здоровье.

Что же касается керамической плитки, как отделочного материала, укладываемого поверх такой системы, то это отличное решение по нескольким причинам:

высокий уровень теплопроводности;
длительный срок эксплуатации;
устойчивость к температурным перепадам;
способность выдерживать серьезные механические нагрузки;
устойчивость к воздействию воды и пара.

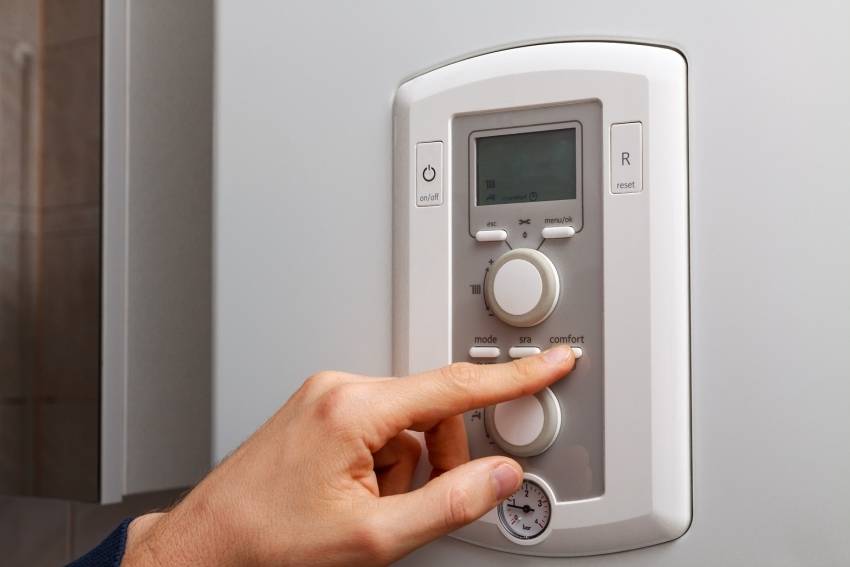

Любой тип системы теплого пола контролируется с помощью датчика и регулятора температуры

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
Установка труб.
На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Особенности монтажа электрического теплого пола под плитку, как это сделать своими руками

Технология укладки плитки на пол при наличии системы подогрева

Монтаж теплоизоляции

Монтаж

Разработка схемы

7 этап – чистовая отделка теплого пола

Стоимость монтажа теплого пола электрического за 1 м2

Водяной теплый пол под плитку: особенности и преимущества

Монтаж плитки

Подготовка к укладке плитки
