Виды теплых полов электрического типа и выбор наиболее подходящих для укладки под плитку

Проверенные производители

Качественный теплый пол могут предложить многие фирмы. Свой выбор стоит основывать на рекомендациях опытных специалистов, занимающихся монтажом данного рода конструкций. Только ознакомившись с ассортиментом производителя, оценив преимущества продукции, можно подобрать оптимальный пол, соответствующий требованиям.

Рейтинг производителей электрического пола 2017:

1. Теплолюкс – шведская торговая марка, занимающая лидирующие позиции на рынке. В ассортименте предприятие имеет полный перечень номенклатурных позиций, необходимых для монтажа конструкции. Среди особенностей продукции – несколько разновидностей нагревательного кабеля, благодаря чему можно подобрать оптимальную нагрузку для конкретного помещения. Регуляторы подаются программированию и максимально эффективно расходуют электроэнергию. Компания предусмотрела несколько стандартных наборов, позволяющих экономить время на расчетах.
2. Тhermo – производитель нагревательных кабелей и терморегуляторов, предназначенных для использования в бытовых и производственных помещениях. Наборы изделий составляются исходя из габаритов и потребности комнаты или здания. Срок службы составляет 50 лет.
3. Аura – немецкий изготовитель термоматов, регуляторов и обогрева для труб. Продукция предприятия соответствует международным стандартам качества и безопасности, что подтверждается сертификатами. Средний срок службы изделий 20 лет.
4. Devi – в ассортименте компании присутствуют нагревательные кабеля, регуляторы, маты и полноценные комплекты. Особенность продукции Деви состоит в возможности укладки на открытых площадках, таких как ступени, крыльцо. Изделия устойчивы к коррозийным процессам, нагрузкам, воздействию атмосферных осадков, могут быть автоматизированы.
5. Сaleo. Под данным брендом изготавливаются пленочные и стержневые полы, маты, регуляторы и комплектующие. Особенность матов состоит в применении под разными покрытиями, в том числе под плиткой. Оборудование Калео может расстилаться по всей площади комнаты, даже в местах соприкосновения мебели и бытовой техники с основанием поверхности.

Варианты устройства, толщина

Многие люди выбирают именно кабельный теплый пол. Данный тип отопления может быть в виде кабеля или мата, в последнем провод уложен на пленку. Для него одним из лучших покрытий является керамическая плитка, так как она имеет высокую теплопроводность, поэтому эффективно передает тепло от нагретого кабеля в помещение.

Если вы решили уложить кабельный пол в квартире или доме, то лучше всего это делать на этапе строительства. В этом случае, вам все равно придется выравнивать пол, и вы сможете сразу уложить кабель.

Кабель

При укладке провода, придется делать стяжку, а она забирает от 6 до 8 см высоты комнаты, и в квартире это не всегда удобно. Кроме этого, стяжка имеет большой вес, поэтому на перекрытие создается повышенная нагрузка, что нежелательно в многоэтажных домах.

Более дешевым являются одножильный кабель, но если у вас комната имеет сложную конфигурацию, то использовать его неудобно, так как надо возвращаться к терморегулятору. Двужильный провод дороже и толще, но его концы не привязаны друг к другу, поэтому укладка проводится проще и быстрее.

Включать кабельный пол можно только после того, как стяжка полностью высохнет.

Мат

Мат представляет собой кабель, заклеенный в пленку, его толщина всего 3 мм. Это позволяет использовать такой тип обогрева в квартире, когда основание уже готово. Тогда мат крепится на плиточный клей и сразу покрывается кафелем.

Хотя с укладкой матов сможет справиться даже новичок, и они забирают минимум высоты помещения, но стоимость их будет приблизительно на 30% выше, чем у кабеля.

Выбор мощности нагревателей

В зависимости от типа помещения, в котором планируется уложить электрический теплый пол, будет зависеть его мощность. Сначала определяется полезная площадь, то есть та, под которой будет уложен теплый пол.

Расположение датчика теплого пола

Если данный тип обогрева в комнате основной, то он должен занимать не менее 70% ее площади. В среднем для обогрева комнаты необходимо 110-220 Вт/м2. Для ванны и лоджии потребуется большая мощность, для кухни или жилой комнаты она может быть меньше.

Лучше всего, когда система обогрева будет работать на 75% своей мощности, это значительно увеличит срок ее службы.

Пример расчета

22

Удельная мощность кабеля должна быть в пределах 100-160 Вт/м2.

Если брать по минимуму, то мощность теплого пола должна составлять 1,4 кВт, а в случае максимума — 2,24 кВт.

При использовании кабеля, его рекомендуется устанавливать как основное отопление.

Если приобретается кабель с мощностью 20 Вт/м, то для обогрева комнаты понадобится 70 или 112 м. Кабель продается фиксированными отрезками и чтобы набрать необходимую длину, он соединяется специальными муфтами. Расчет нагревательных матов и инфракрасной пленки проводится по такому же принципу.

Теплый электрический необходимо укладывать только на той площади комнаты, где нет громоздкой мебели и других больших предметов, иначе под ними кабель будет перегреваться и быстрее выйдет из строя.

Укладывание кабеля

Монтаж одножильного или двужильного кабеля производится с учетом следующих правил:

Схемы подключения одножильного и двужильного кабеля для теплого пола

• от стен нужно отступить не меньше 5 см;
• от отопительных приборов до первого элемента теплого пола минимальное расстояние составляет около 10 см;
• кабели не укладывают на участке, где будет размещаться мебель или какие-то электроприборы.

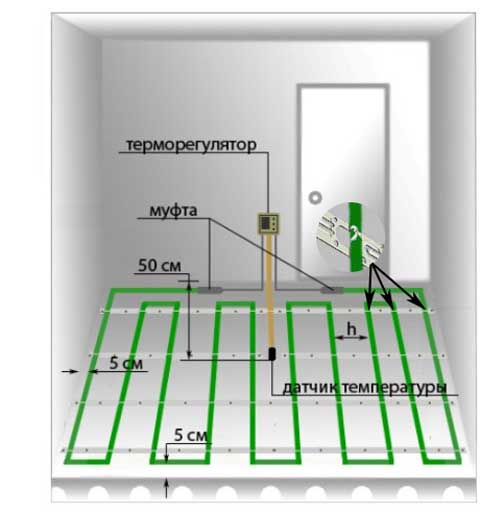

Раскладка нагревательных элементов происходит по типу «змейки»

При этом важно обеспечить расстояние между витками не меньше 8 см. Во время монтажа кабеля нужно следить, чтобы он не натягивался, не перегибался, а все переходы был максимально плавными. Нагревательные элементы фиксируются в определенном положении при помощи клейкой ленты

Нагревательные элементы фиксируются в определенном положении при помощи клейкой ленты.

Конструкция одножильного и двухжильного нагревательных кабелей

После установки кабеля происходит заливка цементно-песчаной стяжки. Ее толщина должна составлять не меньше 3 см, а при использовании теплоизоляционных плит – от 5 см. Когда стяжка достаточно затвердеет, производят укладку плиточного покрытия.

Плюсы и минусы

Преимуществ у этой разновидности теплых полов много, как и почитателей. Если сделать укладку правильно, то можно получить недорогой, но эффективный способ обогрева помещения. Основные плюсы ИК пленки при использовании ее в полах с плиточным покрытием:

• Волны, которые она испускает, легко проходят сквозь плитки, нагревая и их, и предметы интерьера. Именно они согревают воздух, отдавая ему свое тепло.
• Можно устанавливать нужную температуру, создавая комфортные условия для проживания.
• Такой теплый пол мало потребляет электроэнергии.
• При его нагревании не выделяются вредные вещества.
• Воздух не становится сухим, так что не требуется установка увлажняющих устройств.

Среди минусов можно отметить:

• Применение таких теплых полов оправдано лишь в небольших и сухих помещениях, например, в коридорах, застекленных и утепленных лоджиях, балконах, в детских.
• Нельзя укладывать ИК пленку в местах, где проложена сантехника или стоит тяжелая мебель. Проблема с последней в том, что переставить ее на другое место будет нельзя.
• При выходе инфракрасной пленки из строя придется демонтировать всю плитку, чтобы найти причину поломки, иначе может произойти возгорание.
• Так как укладывать плитку непосредственно на пленку нельзя, так как у нее низкая адгезия, то применение армированного слоя или гипсокартона обеспечивает нужное сцепление плитки с клеем, но при этом снижает нагревательную способность ИК обогревателя.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

• в спальне — 100-150 Вт/мВІ;
• в кухне и коридоре — 150 Вт/мВІ;
• на балконе и лоджии — 200 Вт/мВІ;
• в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

• резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
• саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
• электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Основные правила подключения

• Электрические полы с подогревом должны получать питание по отдельной линии с защитным автоматом.
• Мощность нагревающего элемента должна быть меньше максимальной мощности термостата. Если расчеты этого не позволяют, система делится на части, и для каждой из них устанавливается свой терморегулятор.
• В пленочных моделях необходимо коммутировать элементы как между собой, так и с термостатом.
• Термодатчик может быть: выносной, предназначенный для измерения температуры воздуха, или встроенный, который измеряет фактическую температуру системы и позволяет поддерживать ее на требуемом уровне.

Закончив монтаж системы, ее обязательно тестируют. Начинают с установки минимального режима нагрева и постепенно увеличивают мощность. Если система нормально функционирует можно приступать к укладке плитки.

Как выбрать подходящий?

Чтобы определиться, какой мощности должна быть нагревательная конструкция, необходимо:

Решить, будет пол основным источником отопления или дополнительным. Если основным, то мощность нагрева должна быть выше.
Также следует подумать, будет ли укладываться бетонная стяжка

Если нет, то надо выбирать устройство, которое можно монтировать непосредственно под финишное покрытие (маты, пленка).
Можно обратить внимание и на способ установки системы. Наиболее простыми в монтаже являются греющие маты.

Теплолюкс Alumia 150-1.0

Это нагревающий мат, особенность которого состоит в том, что кабель располагается не на сетке, а на фольге. Такой мат считается очень тонким, толщина кабеля варьируется от 0,9 до 1,8 мм. Мощность нагревателя 150 Вт/м2.

4200 рублей

Devi Comfort 150T (DTIR-150)

Теплый мат от датской фирмы. Состоит из сетки и кабеля толщиной 4 мм, защищенного изоляцией. Размеры предлагаются в 15 вариантах. Монтировать можно в клеевой слой, стяжка необязательна.

Компания предоставляет длительную гарантию (20 лет). Цена 6800 рублей.

Varmel Ultra Slim Twin

Еще один нагревательный мат с тонким двужильным кабелем (3,5 мм), закрепленным на сетке. Кабель защищен прочной изоляцией. Размер одного мата 200х50 см. Такой мат может прогреть 1 м2.

При укладке можно не использовать стяжку. Доступная цена – 1750 рублей.

Национальный комфорт ПНК 220

Пленочный теплый пол российского производства. Представляет собой тонкую (0,34мм) пленку, в которую вмонтированы карбоновые элементы. Размер пленки 200х50 см. Мощность нагревателя 220 ВТ. В комплект входят:

• зажимы;
• изоляционный скотч;
• установочный провод.

1800 рублей

Electrolux EEFM 2-150-2

Нагревательный мат производства Израиля. В качестве основы – самоклеящаяся сетка, к которой прикреплен кабель с шагом 4,7 см. Толщина конструкции 3,5 мм.

Можно встраивать в слой плиточного клея. Размеры изделия 400х50 см. Рассчитан на 2 м2. Удельная мощность составляет 150 Вт. Срок эксплуатации 50 лет. Цена – 9600 рублей.

Устройство и монтаж

Далее – несколько возможных вариантов «пирога» для пола, в зависимости от выбранной нагревательной системы (имеется ввиду схема расположения слоев из которых состоит теплый пол).

1. Бетонная основа.
2. Гидроизоляция.
3. Слой листового утеплителя.
4. Слой фольги.
5. Кабель и стяжка.
6. Финишное плиточное покрытие.

Устройство теплого пола электрического под плитку – нагревательные маты:

1. Бетонная основа.
2. Мат.
3. Слой плиточного клея.
4. Сама плитка.

Как установить теплый пол электрический под плиткой – пленочная система:

1. Основа или стяжка.
2. Теплоотражающий фольгированный слой.
3. Термопленка.
4. Гидроизоляция (полиэтилен).
5. Тонкий слой гипсокартона.
6. Клей и плитка.

Выбор способа монтажа теплого пола электрического под плитку зависит от особенностей помещения:

• мокрое (ванная, баня, кухня);
• сухое;
• неотапливаемое (холодный балкон, открытая терраса);
• отапливаемое.

При подготовке к монтажу обратите внимание:

• предельно допустимая нагрузка терморегулятора должна быть выше мощности системы;
• клеевые смеси и другие материалы выбирайте только те, которые подходят для теплых полов.

Далее – последовательность монтажа для двух вариантов пола, со стяжкой и без нее.

Под плитку без стяжки

Как положить электрический теплый пол под плитку без устройства стяжки. Это делается при помощи специальных нагревательных матов.

Схема работы:

1. Нарисовать чертеж размещения матов, исключая участки с тяжелой мебелью.
2. Сделать в стене и в полу штробу сечением два на два сантиметра для соединительного кабеля. Если терморегулятор встраиваемый, сделать в стене нишу для размещения коробки.
3. Выровнять пол, убрать мусор.
4. Кабель температурного датчика поместить в гофротрубку сечением полтора сантиметра.
5. Поставить заглушку и поместить трубку в штробу (датчик будет расположен в полу между петлями кабеля в 5 сантиметрах от края петли).
6. Раскатать полосами мат в соответствии с чертежом. Витки кабеля пересекаться не должны. Варианты крепления: сажать на клей или фиксировать армирующую сетку к основе метизами.
7. Замерить сопротивление матов. Допустимая погрешность – 10 процентов от значения, указанного в паспорте системы.
8. Покрыть маты клеем для плитки.
9. Оттестировать систему еще раз.
10. Уложить плитку.
11. Подсоединить терморегулятор, через него подключить систему к сети.

Приступать к эксплуатации можно только когда клей полностью застынет.

Все про армирование ростверка свайного фундамента.

Хотите узнать, как выбрать теплый электрический пол под плитку?

Под плитку со стяжкой

Как сделать электрический теплый пол под плитку со стяжкой? Это делается при помощи нагревательного кабеля.

Порядок работы:

1. Подготовить основание с помощью выравнивающей смеси.
2. Настелить гидроизолирующую пленку.
3. Проштробить канал для кабеля и выполнить нишу для терморегулятора как в предыдущем случае.
4. Сделать штробу в полу, уложить в нее датчик в гофрированной трубке 1,6 см сечением.
5. Настелить теплоотражающую подложку под электрический теплый пол под плитку (фольгированный пенофол или другую аналогичную).
6. Уложить армирующую сетку.
7. Уложить кабель змейкой в соответствии с чертежом, начиная от штробы. Подвязать к ячейкам сетки.
8. Оттестировать мегомметром сопротивление изоляции. Оно должно быть 20 М? минимум. Оттестировать сопротивление жил как в предыдущем случае.
9. Подключить систему к источнику энергии и проверить работоспособность. Выключить.
10. Проклеить стыки пола со стенами демпферной лентой по всему периметру. Это делается для компенсации температурного расширения.
11. Стяжку кладут толщиной не меньше трех сантиметров. Для лучшего качества укладки рекомендуется добавлять в рабочий раствор пластификаторы.
12. После застывания стяжки кладут плиточное покрытие.

Видео монтажа теплого электрического пола под плитку.

https://youtube.com/watch?v=n5169Wly0-g

Укладка плитки на компенсационном шве

Эти швы нужны между комнатами у порога и в больших помещениях. Для полов с подогревом компенсационные швы, согласно действующим строительным нормам, обязательны. Оптимальный вариант – укладывать плитку точно по шву, а щель заделывать специальной эластичной затиркой. Но на практике сделать так очень трудно, а иногда и невозможно. Использовать обыкновенные методы укладки плитки на клей нельзя, со временем она обязательно отслоится.

Для того чтобы не допускать проблем во время эксплуатации теплого пола, плитку следует укладывать иным методом. Часть плитки приклеивается на обыкновенный клей, а вторая часть при помощи эластичного герметика. Можно использовать любой, все они обладают отличными показателями

Во время укладки плитки нужно обращать внимание, чтобы компенсационный шов отставался свободным. Отметьте на обратной стороне плитки расположение шва, на одну половину гребенчатым шпателем нанесите клей, а на вторую половину толстыми колбасками герметик

Толщина материалов должна быть такой же, как и для всех остальных плиток. Имейте в виду, что герметик сохнет дольше, не спешите выполнять работы по затирке межплиточных швов.

Найдите компенсационный шов и сделайте разметку

Приготовьте плиточный клей и эластичный герметик

Нанесите на пол слой плиточного клея и слой герметика

Нанесите клей и герметик на плитку

Размажьте герметик шпателем или руками

Нанесите еще слой герметика

Прижмите плитку к полу

Оторвите плитку. Добавьте клея и герметика

Снова прижмите плитку

Скорректируйте ее положение по уровню

Добавьте еще герметика в щель между полом и плиткой, излишки уберите ветошью

Какой теплый пол лучше

На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.

Основные виды теплых полов

Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стяжки, однако есть варианты, которые можно оборудовать и без заливки цементных смесей.

Водяной теплый пол

Схема монтажа водяного теплого пола

Электрический кабельный пол представляет собой систему, созданную из нагревательного кабеля, уложенного на черновое основание и также залитого стяжкой. Иногда кабель может укладываться и без заливки цементной смеси. Работает такой пол, как нетрудно догадаться, от электросети.

Электрический кабельный пол

Инфракрасные полы – это тоже электрические системы, только нагрев основания производится за счет инфракрасного излучения. Система представляет собой тонкие пленочные маты, уложенные на пол и вырабатывающие тепло. Обычно такие полы укладываются поверх на залитую стяжку. Одно из главных преимуществ использования ИК полов – это отсутствие значительного повышения уровня пола ввиду отсутствия необходимости заливать стяжку.

ИК пленка для теплого пола

Принцип работы пленочных покрытий

ИК полы – это довольно тонкая пленка, между слоями которой имеются полоски, созданные из графита (карбона). Именно эти черные полоски и являются теми самыми нагревательными элементами, из-за которых система начинает выделять тепло. Также бывают пленочные полы, полностью покрытые карбоном. Пленка раскладывается на подготовленное основание пола, подключается за счет проводов к сети электропитания и начинает нагреваться. Все поверхности вокруг пленки обогреваются за счет инфракрасного излучения.

Инфракрасная пленка — фото

Пол за счет работы пленки нагревается очень быстро, а благодаря «умному» терморегулятору отключается после нагрева. Таким образом, ИК пол работает всего около 20 минут в час. При необходимости система снова запускается и подогревает основание.

Инфракрасный пол обладает наибольшим коэффициентом полезного действия по сравнению с другими типами нагревательных систем для пола. Нагревается он довольно быстро, при этом расходуя совсем небольшой объем электроэнергии. Таким образом, он очень экономичен.

Характеристики инфракрасных теплых полов

Пленка отлично подходит для укладки в помещениях любого типа, будь это спальня, детская, зал или ванная комната с кухней. При этом укладка полотен производится в соответствии со схемой расстановки мебели в помещении – там, где будут стоять крупногабаритные объекты (диван, шкафы и т. д.), пленка не укладывается. Проще всего монтировать ее только там, где ноги соприкасаются с полом – например, на выходе из ванной.

Схема стандартной установки ИК пленочного пола

Интересно, что, в отличие от других систем подогрева, ИК пол нагревает именно окружающие его предметы, а не воздух. Благодаря этому, такая система положительно влияет на формирование микроклимата в помещении, она не сушит воздух, а напротив, обогащает его отрицательно заряженными ионами.

Пленочный ИК пол Teplotex

Особенности монтажа стержневого инфракрасного пола

Данный тип теплого пола состоит из стержней, которые между собой соединены гибкими проводами. Когда по стержням пропускают ток, они выделяют тепло. Этот тип обогрева может саморегулировать температуру, поэтому его можно использовать без терморегулятора.

Основные недостатки стрежневого инфракрасного пола: высокая стоимость и сложность подключения к электросети.

Последовательность монтажа стержневого инфракрасного пола:

• создание схемы укладки;
• подготовка основания;
• укладка теплоизоляции;
• подготовка места для датчика;
• раскладывание полос и соединение кабеля согласно с составленной схемы;
• фиксация полос к основанию при помощи монтажного скотча;
• установка терморегулятора;
• подключение датчика и кабеля к терморегулятору;
• подключение терморегулятора к сети;
• испытание системы;
• заливка стяжки;
• укладка плитки.

Для такого пола также лучшим финишным покрытием является керамическая плитка, он укладывается в стяжку, толщина которой должна быть больше 2-3 сантиметров.

Включать стержни для ускорения процесса затвердевания стяжки нельзя, так как это может привести к перегоранию нагревательных элементов из-за того, что они находятся в сырости и к растрескиванию стяжки, что снизит эффективность работы теплого пола.
