Выбор и подготовка необходимых материалов
Для подключения патрона с натяжным выключателем необходимо иметь следующие материалы:
- Патрон с натяжным выключателем — главный компонент для подключения электрической нагрузки. Перед покупкой убедитесь, что патрон имеет подходящую мощность и качественные контакты.
- Провода — необходимы для подачи электричества к патрону. Рекомендуется использовать провода сечением, соответствующим мощности нагрузки. Помните, что слишком тонкие провода могут перегреваться и вызывать аварийные ситуации.
- Отвертка — инструмент для откручивания и закручивания клемм патрона и проводов.
- Изоляционная лента — необходима для обматывания соединений проводов и надежной изоляции.
- Степлер — пригодится для крепления проводов к поверхности и обеспечения безопасности.
- Изолирующий кожух — применяется для дополнительной защиты проводов от механических повреждений и возгорания.
Перед началом работ, убедитесь в правильности выбора и подготовки всех материалов. Не экономьте на качестве и безопасности, чтобы избежать непредвиденных неприятностей.
Выбор патрона с натяжным выключателем
Патрон с натяжным выключателем – это незаменимое устройство для подключения проводов и осветительных приборов. Благодаря натяжному выключателю, патрон позволяет удобно и безопасно включать и выключать свет с помощью тяги или цепочки.
Важно учитывать несколько факторов при выборе патрона с натяжным выключателем
Во-первых, обратите внимание на тип лампы, которую вы собираетесь использовать. Патроны могут быть разных типов и размеров: для накаливания, для светодиодных и др
Убедитесь, что выбранный патрон совместим с типом лампы, которую вы планируете использовать.
Во-вторых, следует обратить внимание на максимальную мощность, которую может выдерживать патрон. Мощность лампы должна быть меньше или равна мощности патрона, чтобы избежать перегрузки и повреждения устройства
Кроме того, стоит учесть размер и материал патрона. Маленькие патроны подходят для небольших ламп, а большие – для более мощных и крупных осветительных устройств. Материал патрона должен быть надежным и прочным, чтобы обеспечить безопасность работы.
И, наконец, еще один важный фактор – это дизайн патрона. Выберите патрон, который гармонично впишется в ваш интерьер и подчеркнет его стиль. Сегодня на рынке представлены патроны различных цветов, форм и декоративных элементов, чтобы удовлетворить вкусы самых требовательных клиентов.
Таким образом, выбор патрона с натяжным выключателем – это важный этап в процессе установки светильника. Учтите тип лампы, мощность, размер, материал и дизайн, чтобы обеспечить надежную и безопасную работу вашего освещения.
Подготовка проводов для подключения
Перед тем, как подключать патрон с натяжным выключателем к проводам, необходимо провести соответствующую подготовку.
Во-первых, необходимо проверить состояние проводов. Убедитесь, что они целые, без повреждений, и не имеют обнаженных участков.
Во-вторых, установите клеммные колодки на проводах. Подключите клеммы проводов к клеммной колодке и плотно закрепите их с помощью отвертки или ключа.
После этого, установите натяжной выключатель на патрон. Вставьте провода в соответствующие отверстия на патроне и закрепите их внутри с помощью винтов или зажимов.
Наконец, аккуратно закрепите патрон на потолке или другой подходящей поверхности, убедившись, что он надежно фиксируется. Подключите провода к основной электрической сети.
Не забудьте протестировать работу патрона и натяжного выключателя перед использованием.
Как устроен электрический кабель
Конструкция кабеля состоит из двух элементов:
- Токопроводящих жил – медных или алюминиевых, одинарных или состоящих из нескольких проводников, покрытых диэлектрическим материалом. Токопроводящие жилы могут быть собраны в пакеты, которые, в свою очередь, имеют оболочку из диэлектрика, свинца или алюминия.
- Внешней диэлектрической оболочки.
Одинарные проводники используются в кабелях, сила тока в которых не превышает 25 ампер. Многожильные имеют большую электрическую прочность при меньшей площади сечения за счет взаимной компенсации поверхностных токов, которые приводят к нагреву, плавлению и последующему физическому обрыву. Кроме того, пакет из множества проводников более гибок, его легче прокладывать, поскольку допустимый радиус изгиба кабеля (не приводящий к разрушению слоя внутренней изоляции) меньше.
Алюминий имеет большее, чем медь, удельное сопротивление (0,028 против 0,017 Ом/мм2) и более низкую температуру плавления (соответственно 660 и 1085 0С). Поэтому для получения одной и той же электрической прочности алюминиевые жилы должны быть в два раза толще, что не особенно существенно при токах до 16 А и является решающим фактом в пользу выбора медных при больших нагрузках в сети.
Кроме того, практический опыт монтажа электропроводки показывает, что провода из этого материала склонны ломаться при повторной скрутке или существенных вибрационных нагрузках. Однако кабель с алюминиевыми жилами дешевле и меньше весит, поэтому широко применялся во времена СССР.
Экран кабеля – внешняя оболочка – играет роль не только диэлектрической, но и физической защиты. Поэтому те, что эксплуатируются в неблагоприятных условиях, например, прокладываются в земле или там, где возможно их повреждение механизмами или инструментами, снаружи обматываются металлической лентой и называются бронированными. Их экран состоит из трех слоев:
- Подушка – волокнистые материалы, пропитанные битумом. Служит для защиты от повреждения изоляции токопроводящих жил краями ленты брони.
- Металлической (стальная или медная) ленты – броневая защита.
- Покров – битумные составы или полиэтиленовый защитный шланг.
Маркировка электрических патронов

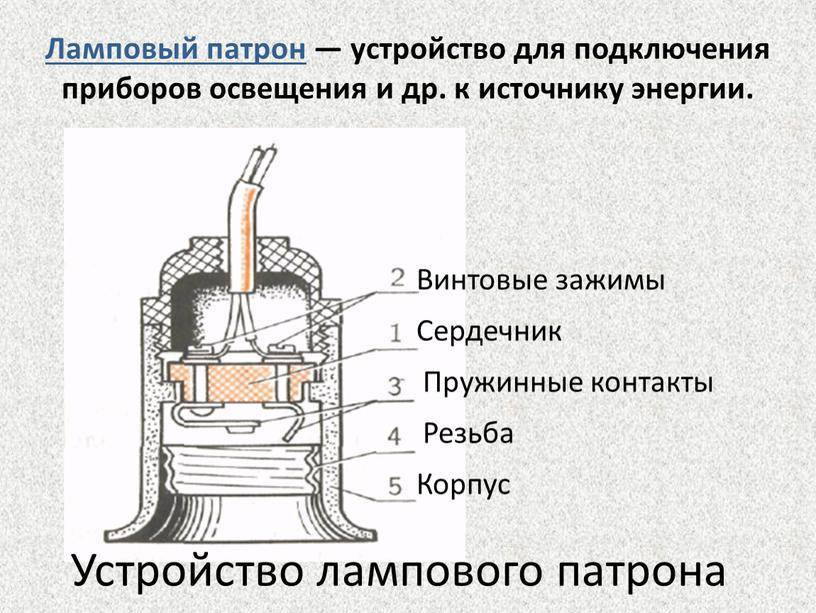

Электрический патрон является устройством, при помощи которого лампочка фиксируется на осветительном приборе и осуществляется контакт с электричеством.
Маркировкой определяется максимальная нагрузка, мощность и напряжение.

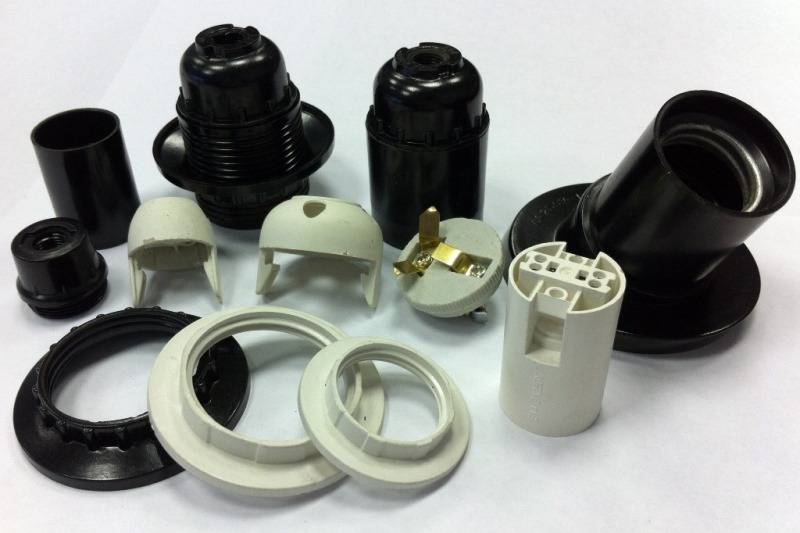

Принцип функционирования всех патронов одинаков, а основные отличия представлены габаритами устройства и конструктивным исполнением:
- Патроны с резьбой Эдисона предназначены для вкручивания обычных ламп накаливания и люминесцентных ламп, имеющих встроенный стартер, а также галогеновых цокольных ламп. Устройство маркируется «E5», «E10», «E14», «E27» и «E40».
- Патроны для люминесцентной лампы и подсветки бокового типа в многоуровневых подвесных гипсокартонных потолках. Устройство маркируется «G5», «G13», «2-G13», «G20» и «G23».
- Патроны под галогеновые лампы с мощностью не более 50Вт монтируются в растровые или спотовые светильники. Устройство маркируется «G3.9», «G5.3», «GX5.3», «GU5.3», «GY5.3» и «GU10».
- Патроны под двух-цокольные галогеновые лампы с мощностью 50-1000Вт относятся к категории ламповых держателей и применяются в торшерах, подъездных светильниках и в осветительных приборах для придомовой территорий.
Цифрами, которые выставляются после «E», обозначаются показатели диаметра цокольной части в миллиметрах, а после буквы «G» – расстояние от одного контакта до другого.
Общие положения
Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.
Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.
Но в любом случае создаваемая ветка включает в себя:
- Выключатель (одно-, двух-, трехклавишный);
- Лампы с патронами;
- Распределительная коробка;
- Провода (двух- и трехжильные).
Немного об особенностях работы прерывателя.
У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).
При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.
Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.
Техника безопасности.
Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.
Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.
Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.
Способы крепления электрических патронов в люстрах и светильниках
Чаще всего приходится подключать узлы, которые расположены в осветительном оборудовании. Это накладывает определенные требования в зависимости от варианта крепления и конструкции осветительного прибора. Чаще всего применяют такие способы:
- Крепление патрона в светильнике за токопроводящий провод не допускается, так как нельзя, чтобы нагрузка приходилась на этот элемент. Исключение составляет использование кабеля в усиленной изоляции, рассчитанной под определенные нагрузки. Но все равно, вешать массивные люстры таким методом не стоит. Подключение патрона для лампочки производится в стандартном порядке. Провод протягивается через отверстие в задней части и фиксируется в неподвижном положении специальным винтом, расположенным сбоку. Его нужно закручивать так, чтобы закрепить провод, но при этом не деформировать его.
- Установка подключения патрона в люстрах с несущим элементом в виде трубки намного проще. Тут нагрузка приходится на трубчатый элемент, внутри которого протягивается провод, что делает конструкцию намного аккуратнее. Кабель вытаскивается с небольшим запасом и присоединяется к патрону как обычно. В верхней части он подключается к питающей сети через колодку, место соединения закрывает декоративный колпак.
- Установка патрона для лампочки за счет втулки используется как в люстрах, так и в настенных светильниках, а также настольных лампах. Для этого в верхней части есть резьбовой элемент, который вставляется в отверстие и сверху фиксируется гайкой соответствующего размера. Лучше всего, если крепление металлическое, пластиковые со временем расшатываются и отремонтировать их не получится. Поможет только замена целиком, так как подобные детали отдельно не продаются.
- Крепление вариантов с безвинтовыми зажимами еще проще. Это современное решение, появившееся недавно, оно все чаще встречается в люстрах. В этом случае вначале нужно закрутить на резьбу нижнюю часть элемента, через которую пропускается провод, обычно двухжильный. Потом он подключается к контактам и верхняя часть аккуратно совмещается с фиксаторами и защелкивается до упора. Такая система надежно держит элемент без дополнительного крепежа.
Так выглядит безвинтовое крепление плафона.
Если нужно снять безвинтовой патрон, понадобится тонкая плоская отвертка. С ее помощью снять вначале один фиксатор, после второй, после чего аккуратно извлечь верхнюю часть с посадочного места.
Как подключить безвинтовой электрический патрон
Последней новинкой в разновидности патронов Е14 и Е27, это патрон с безвинтовым подключением. На корпусе патрона имеются отверстия, обычно две пары. В них с небольшим усилием вставляются провода. Установленные внутри латунные пружинные контакты защемляют провода и надежно удерживают.
Контакты в отверстиях 1-2 и 3-4 попарно соединены (на фотографии соединение обозначено красными линиями). Это сделано для удобства подключения параллельно патронов в люстрах и светильниках с несколькими лампочками. На один из патронов подается питающее напряжение, а уже к нему с помощью перемычек подключается следующий патрон. Так как современные энергосберегающие и светодиодные лампы потребляют мало электроэнергии, то количество соединенных таким способом патронов может достигать десяти и более. Подключать бесконтактные электрические патроны легко и быстро. Достаточно вставить освобожденный от изоляции на длину одного сантиметра провод в предусмотренное для этого отверстие.
Но тут есть особенность, которую нужно учесть. Провода при изготовлении люстр обычно используются многожильные, и надежно зафиксировать их в контактах электрического патрона, особенно если жилки провода тонкие, практически невозможно. Поэтому на заводах изготовителях люстр концы проводов, подключаемые к патрону, облуживаются. В результате многожильный провод на конце становиться одножильным. Залуженный конец провода легко вставляется в пружинный контакт патрона и надежно фиксируется.
На фотографии продемонстрирована последовательность подключения патрона к электропроводке. При замене патрона в люстре бывает невозможно подобраться к проводам пальцами руки, тогда выручает пинцет.
Но не всегда имеется под рукой паяльник, да и не у каждого он дома есть. В таком случае при подключении патрона можно обойтись без паяльника. Нужно перед заправкой провода в пружинный контакт патрона, вставить в отверстие металлический стержень, диаметром чуть больше диаметра провода, например гвоздь или, как на фотографии, часовую отвертку. Тогда пружинящий контакт отойдет и в образовавшийся зазор провод легко войдет. После изъятия гвоздя пружинящий контакт надежно зажмет провод. Таким приемом, в случае необходимости, легко и вынуть провода из патрона.
После заправки провода в пружинящий контакт патрона, нужно обязательно за провод несильно потянуть, чтобы проверить надежность его фиксации.
Какие проблемы могут возникнуть при использовании патрона на дрели
Рассматриваемые инструменты играют важную роль в конструкции сверлильных электроинструментов. В процессе эксплуатации возникают разные неисправности, для устранения которых требуется знать причины. Рассмотрим основные виды поломок патронов на дрели, а также способы их устранения самостоятельно.
- Исполнительный орган спадает с вала электроинструмента. К резьбовым патронам это не относится, и случается это зачастую с устройствами конусного типа креплений. Причинами такого спадания является выработка посадочного отверстия патрона. Чтобы устранить проблему, следует нагреть деталь до 110 градусов в горячем масле, и надеть ее на вал инструмента. Этот способ простой, но есть еще легче — это купить новую деталь с аналогичной маркировкой
- Возникновение биения — обычно причиной возникновения ударов при сверлении в безударном режиме является неисправность редуктора электроинструмента или искривление насадки. На резьбовых патронах признаки биения не возникают, чего не скажешь об устройствах конусного типа, где причиной может быть неправильная посадка детали на место
- Откалывание края кулачка или неравномерный выход одного или нескольких губок при зажиме детали — требуется разобрать и заменить губки инструмента или всю деталь полностью
- Заклинивание губок — причиной заклинивания могут служить признаки развития коррозионных процессов, попадание мелких или крупных частиц внутрь, а также повреждение самих кулачков. Устранить такого рода поломку можно путем демонтажа устройства с электроинструмента, а также его разборки. После разборки надо уточнить причину заклинивания, устранить ее и собрать деталь обратно
Опираясь на материал, не трудно будет сориентироваться, как подобрать новый патрон для своего инструмента, а также как его снять и отремонтировать, чтобы продолжить дальнейшее выполнение работ. Помните, что правильная смазка никогда не причинит вреда вашему инструменту, в отличие от случаев, когда она отсутствует. Покупая на Алиэкспресс, надо понимать, что качественные устройства таких марок, как Metabo, Bosch, Makita и Hammer, там не найти, поэтому подумайте, стоит ли покупать недорогой и некачественный тип оснастки, который прослужит не долго.
Публикации по теме
Холодная сварка учимся правильно пользоваться
Ножовочные полотна для сабельных пил какие бывают и чем отличаются
Конусные и ступенчатые сверла для металла их отличия назначение и применение
Насадка на дрель для заточки сверл и ее эффективность
Как самостоятельно заменить патрон?
Часто бывает, что у люстры выходит из строя крепление лампочки. Справиться с заменой неисправного элемента может каждый. Особых знаний в электрике этот процесс не требует.
Признаки неисправности:
- Наличие ржавчины на контактах или гильзе.
- Повреждение корпуса.
- Спайка цоколя лампы с гильзой.
- Короткое замыкание между контактами.
Необходимые инструменты и материалы:
- исправное изделие;
- индикаторная отвертка;
- изоляционная лента;
- отрезок провода;
- клеммник;
- нож строительный;
Важно! Прежде, чем приступить к работе, необходимо отключить питание! Под напряжением приступать к работе опасно!
Последовательность выполнения работ:
- Сначала нужно демонтировать люстру. На весу работать неудобно. Если люстра крепится на крюке — ее просто нужно снять. Если есть крепежные элементы — их нужно открутить.
- Затем отсоединяем провода питания люстры. При наличии клеммника нужно открутить зажимные болты, вытащить из него провода. Если соединение на скрутке — снять изоляционную ленту и раскрутить провода.
- Люстру расположить на столе так, чтобы работать было удобно.
- Вначале нужно демонтировать старый патрон. Крепиться в люстре они могут разными способами. В каждом случае, требуется индивидуальный подход. Чтобы демонтировать неисправный элемент, нужно его разобрать, то есть открутить цилиндрическую часть. Затем вытащить провода.
- Монтаж нового. На место старого элемента установить новый и закрепить.
- Люстру устанавливают в исходное положение.
- Питающий провод пропускают через отверстие в люстре.
- Концы провода зачищаем ножом (снять изоляцию).
- Откручиваем зажимные болты клемм у керамического вкладыша. Вставляем их на место, затем зажимаем отверткой.
- Вкладыш устанавливают во внутренний паз, затем закрепляются.
- Люстру крепят на место.
- Вкручивается лампочка, проверяется в работе.
Если при подаче напряжения лампа загорится
Все сделано правильно. Важно! Фазный провод нужно подключать только к центральному контакту для того, чтобы избежать поражением электрическим током. Важно! Даже если проблем с патронами нет, через каждые 5 лет их рекомендуется принудительно менять
Способы крепления
За токопроводящий провод
Крепление патрона за токопроводящий провод
Электропатрон винтовой запрещено напрямую подключать к кабелям. Перед этим его следует зафиксировать в светильнике. В пластиковую втулку на донышке вставлен фиксирующий винт. В отверстие продеваются жилы. После подключения и сборки патрона можно зажимать провода с помощью винта.
На трубке
Это самый распространенный способ крепления. С помощью такой конструкции можно подвешивать плафоны разного веса, габаритов и дизайна.
На металлической трубке есть гайка, с помощью которой производится крепление арматуры для люстр и плафонов. Провода проводятся через трубку.
Можно встретить патроны, в которых резьба нанесена на наружную часть корпуса. На нее крепится абажурное кольцо.
Втулкой
Подключение проводов к безвинтовому патрону
Существуют светильники (настенные, настольные), которые крепятся на пластиковые и металлические втулки. С помощью такого метода можно расширить возможности технологии создания светильника. Для этого достаточно просверлить отверстие и закрепить патрон втулкой.
С безвинтовыми контактными зажимами
Корпус в таких моделях закреплен с донышком на две защелки. По этой причине крепление отличается от классического.
На трубку с резьбой в люстры прикручивается донышко патрона. Затем в патрон проводятся токопроводящие жилы. В конце корпус надевается на дно и защелкивается. Важнейшим преимуществом является возможность ремонта.
Способы крепления электрических патронов в люстрах и светильниках
При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходиться снимать. Для этого необходимо знать, как крепиться патрон к основанию люстры.
Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.
Крепление электрического патрона в светильнике за токоподводящий провод
Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.
После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.
Крепление электрического патрона в люстре на трубке
Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.
Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.
Крепление электрического патрона втулкой
В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.
Не однократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.
Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1
Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону
Резистор полностью разбирается и из пластмассового основания извлекается втулка
Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.
Крепление электрического патрона в люстре с безвинтовыми контактными зажимами
Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.
Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.
Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.
На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.
Ремонт разборного электрического патрона
Неработающие электрические патроны в некоторых, несложных случаях, вполне могут быть самостоятельно отремонтированы:
Разобрать корпус и произвести осмотр контактов, расположенных под откручиваемой крышкой.
Произвести проверку медных контактных пластин на отгиб, окисление или покрытие ржавчиной, образующейся в процессе эксплуатации в помещениях с повышенными показателями влажности.
Зачистка контактов при помощи наждачной бумаги или тонкого напильника, а также осторожный подгиб контактов до нужного уровня.
Осмотр контактных винтовых крепежей, расположенных с обратной стороны керамической донной части, их подчистка и осторожное подтягивание.
Успешность проведенных ремонтных работ определяется тестированием после вкручивания и включения лампочки.
Основные выводы
Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!
Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.
Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

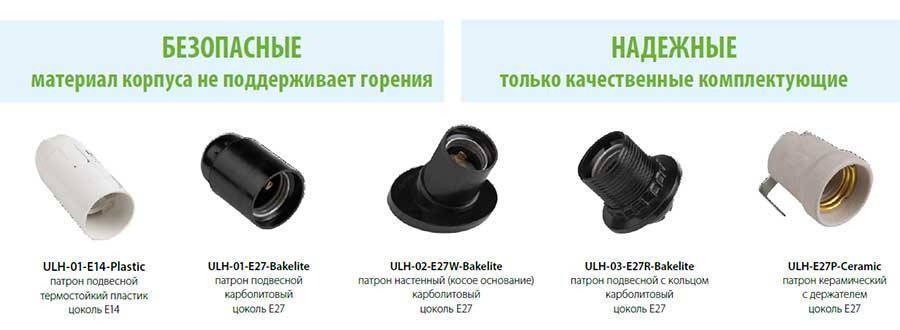

Наибольшее распространение на нашем рынке получили 3 вида патронов:
карболитовые советского образца
керамические
пластиковые самозажимные

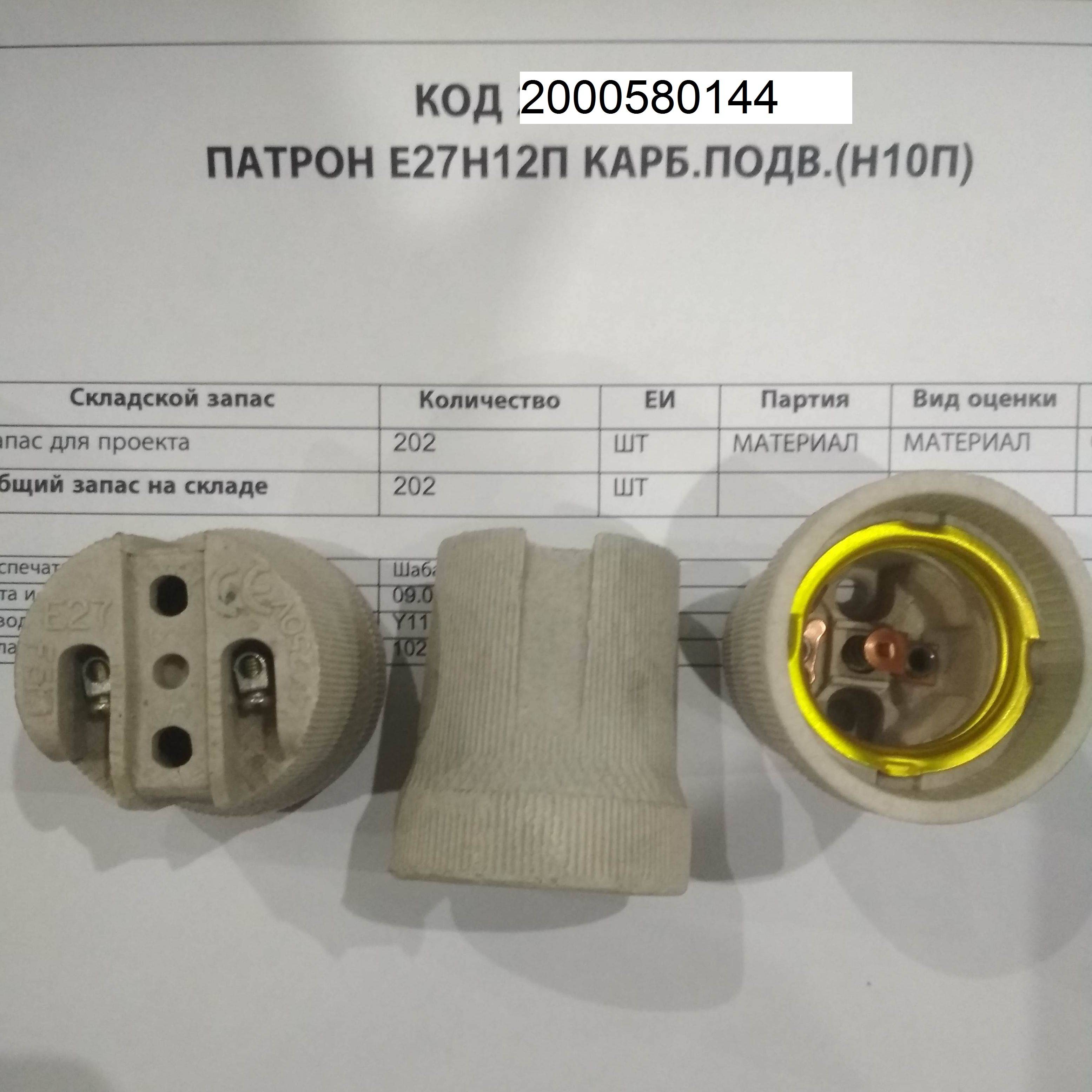

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
цилиндрический корпус с резьбой
донышко
керамический вкладыш с контактами

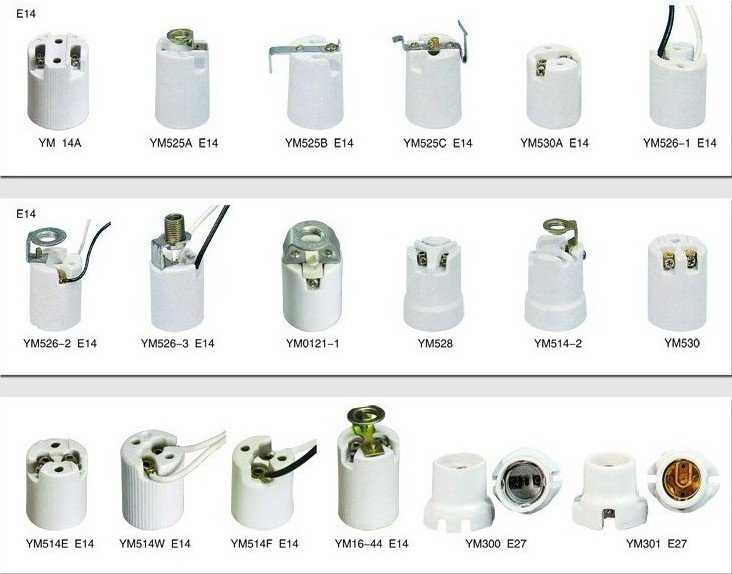

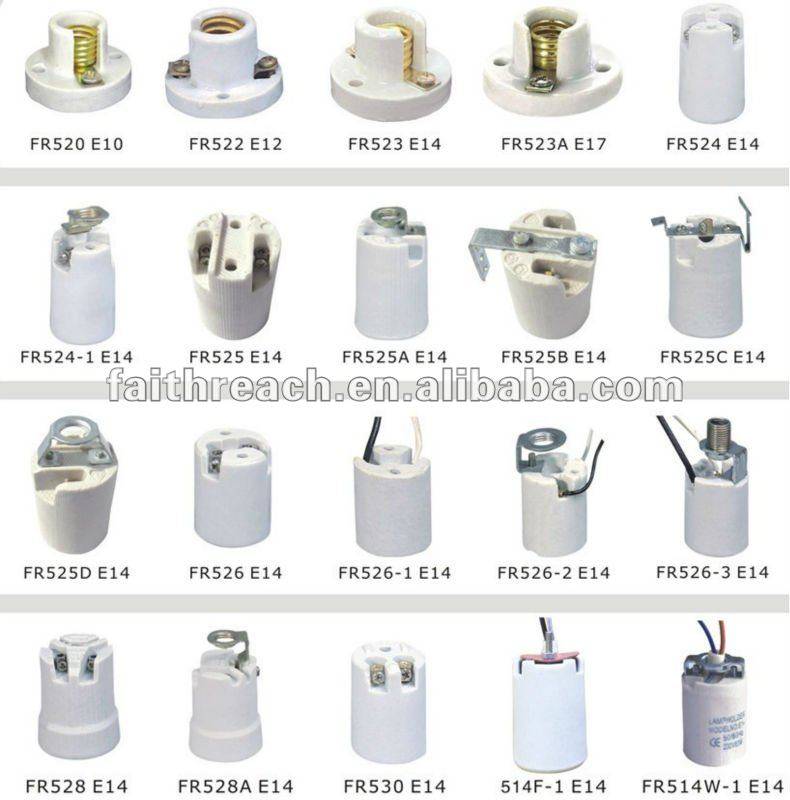

Чаще всего в наших квартирах используются патроны имеющие маркировку:
Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
Буковка “E” говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников
Второй, так и продолжает напрямую поступать на патрон
А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично
Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя
Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.
Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться “земля”.
Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.
