Вакуумный дренажный насос для кондиционеров для отвода конденсата

Общие характеристики конструкции

Дренажный насос для кондиционера имеет свои особенности строения. В конструкцию входят такие элементы:

• поддон для конденсата;
• специальная дренажная трасса, транспортирующая конденсированную жидкость;
• помпа, выполняющая функцию перекачки конденсата.

Чаще всего, в состав кондиционера уже включена помпа. Насос может понадобиться в тех случаях, когда изделие поломалось и нужна дополнительная помпа. Все наносы имеют помпы с высоким показателем производительности. Это позволяет бесперебойно выводить конденсированную жидкость

При выборе изделия необходимо обращать внимание на показатель высоты столба воды, шум в процессе эксплуатации и прочие технические особенности. В комплектацию хорошего кондиционера входит дренажный насос с помпой. Это обеспечивает выполнение устройством всех необходимых функций

Дренажная система монтируется возле кондиционера, если трасса, по которой стекает вода, очень длинная. В тех случаях, когда присутствуют перепады высоты, давление снижается, что может привести к плохому вытеканию жидкости

Это обеспечивает выполнение устройством всех необходимых функций. Дренажная система монтируется возле кондиционера, если трасса, по которой стекает вода, очень длинная. В тех случаях, когда присутствуют перепады высоты, давление снижается, что может привести к плохому вытеканию жидкости

Очень важно, чтобы конденсат правильно выходил наружу, так как могут появиться такие проблемы:

• появление неприятного запаха в помещении;
• переполнение поддона;
• вытекание воды, которая может испортить мебель, стены и полы.

Для того чтобы кондиционер работал правильно и не возникало подобных ситуаций, необходимо, чтобы монтаж выполнял опытный мастер. Это позволит правильно расположить трубы, по которым будет выходить конденсат.

При выведении трассы за пределы помещения, вода, которая по ней стекает, может портить структуру здания, поэтому лучше воспользоваться другим вариантом выведения конденсата. Дренажные насосы нужны для предотвращения скопления воды в системе. Выбор наноса должен основываться на условиях, при которых будет осуществляться его работа. Существует несколько видов представленного оборудования, которое используется для определенных вариантов работы.

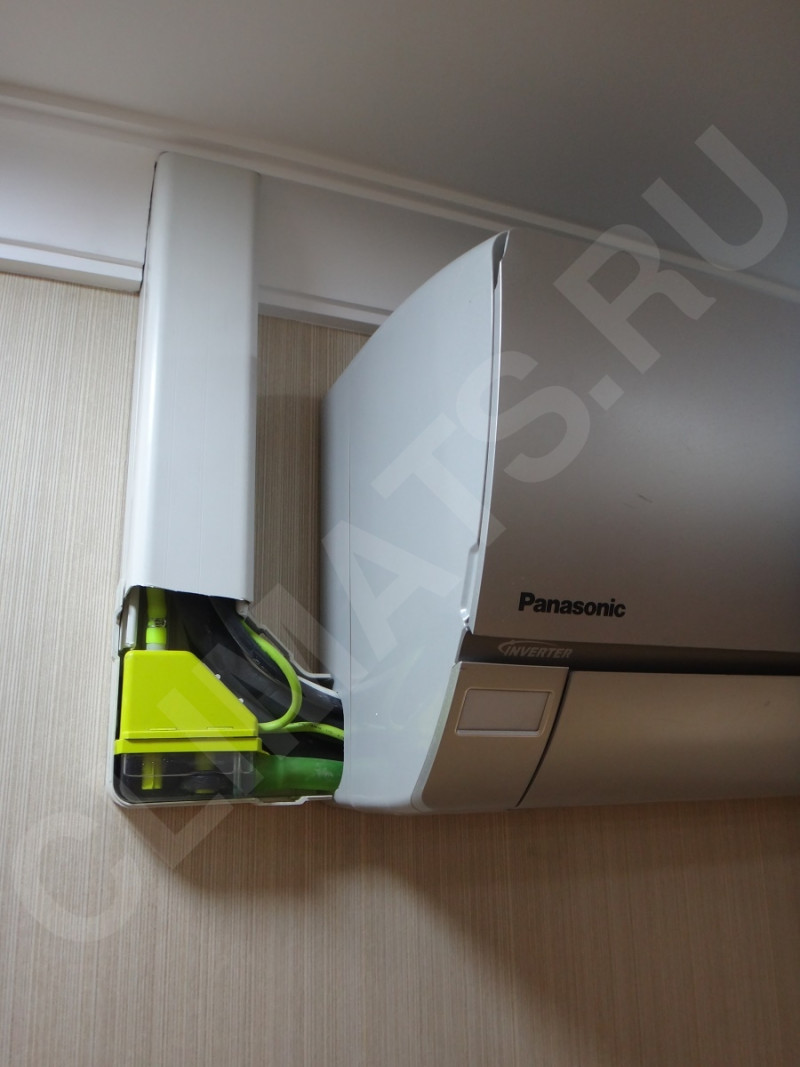

Помпа обычно входит в комплектацию кондиционера

Дренажные трубки для кондиционеров

Дренажная трубка кондиционера, с помощью которой из него наружу выводится образовавшийся внутри конденсат, изготавливается из полиэтилена или поливинилхлорида. Эти материалы не поддаются воздействию воды, а изделия из них отличаются высокой прочностью. На практике изготовители комплектуют кондиционеры армированными трубками двух видов – гладкими и гофрированными. Гладкие трубки чаще всего встречаются в бюджетных моделях кондиционеров. Их монтаж без специальных фитингов невозможен.

Использование гладких труб с фитингами для прокладки дренажного трубопровода целесообразно в том случае, когда кондиционер расположен в непосредственной близости от канализации. Если точка подключения трубки к канализации находится на достаточно большом расстоянии, применение фитингов значительно усложняет монтаж трубопровода.

Основные виды дренажных помп

Дренажные насосы можно разделить на четыре группы, каждая из которых предназначена решать задачу по отводу конденсата для определенных видов кондиционеров:

1. Раздельные помпы имеют небольшой  резервуар для накопления жидкости и оснащены датчиком уровня воды. Конструкция этих помп позволяет устанавливать их, как внутри накопительных поддонов, так и на дренажном патрубке или шланге, но штатным местом для их размещения считается отдельный блок, соединенный с накопительным поддоном гибкой трубкой до 2-х метров длиной. Производительность таких помп составляет 8-60 л/час, чего достаточно большинству бытовых кондиционеров. Высота подъема воды у раздельных помп от 3-х до 14-ти метров, поэтому в экстремальных случаях установки кондиционеров, где требуется большая высота подъема, используют другие типы насосов.
2. Наливные помпы имеют большую мощность. Их производительность начинается с 80 л/час и доходит до 1500 л/час, но высота подъема жидкости в среднем составляет 3-6 метров. Впрочем, эти дренажные помпы для кондиционеров не нуждаются в подъеме воды на большую высоту, поскольку предназначены для обслуживания  внешних блоков полупромышленных и мощных бытовых мультисплит систем. Отвод конденсата у таких кондиционеров производится исключительно в канализационные системы, где больших перепадов высоты нет. Такая помпа имеет большой накопительный резервуар, датчик уровня воды и вряд ли заинтересует индивидуального пользователя.
3. Встраиваемыми помпами обязательно комплектуются канальные и кассетные сплит-системы, а также кондиционеры ведущих производителей. Например, «Daikin» без дренажной помпы – это, как Мерседес без фирменной эмблемы. Производительность таких помп составляет от 5 до 170 л/час, и они полностью обеспечивают сплит систему за исключением случаев экстремальной установки, когда дренажной системе требуется дополнительный насос.
4. Перистальтические помпы применяют, когда требуется поднять жидкость на высоту 10-15 и более метров. Эти помпы отличает более высокая стоимость, что не особенно заметно на моделях производительностью до 10 л/час. Мощные перистальтические насосы по стоимости могут превосходить аналогичные по производительности помпы других видов в 2-3 и более раз.

Как выбрать вакууматор для кондиционера?

Выбрать его для необходимо с учетом:

• технических характеристик кондиционера, который будет создавать оптимальный микроклимат в помещении;
• длительности использования устройства;
• величины трубопровода, из которого откачивается газовая смесь.

При этом аппарат для вакуумирования должен соответствовать следующим требованиям:

• обеспечивать определенный уровень давления, гарантирующий эффективную и продолжительную эксплуатацию кондиционера;
• удобство в работе, которое подразумевает приемлемый вес, индикатор уровня масла, низкий уровень вибрации, иметь набор штуцеров и клапан для выпуска балластного воздуха т.д.;
• возможность работы в различных условиях.

Неисправности дренажной помпы

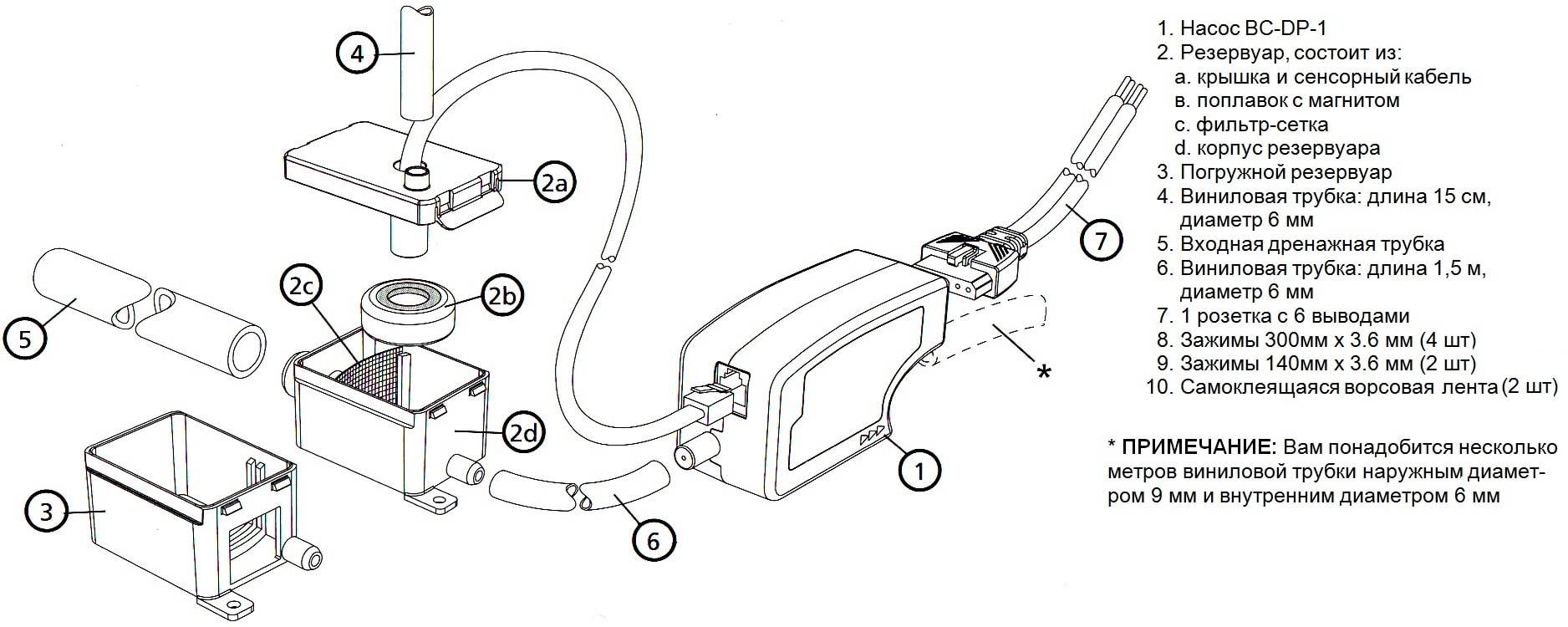

Помпа состоит из поплавка-выключателя и собственно электронасоса, соединенных тонкими трубками отводящего канала. При заполнении камеры водой, поплавок поднимается и дает сигнал на моторчик, включая его. Благодаря этому помпа работает только тогда, когда конденсат скапливается в камере в избыточном количестве. Там же расположен и фильтр, задерживающий относительно крупные частицы грязи. Именно этот узел следует чистить как можно чаще. Если дренажная помпа для отвода конденсата установлена в нормальной доступности, то её обслуживание в принципе особой сложности не представляет. Главное, чтобы она была чистой, моторчик насоса исправным и сориентирована она была правильно, по тем рекомендациям, что даны в инструкции к ней.

Неполадки и неисправности дренажной помпы кондиционера. Нередки ситуации, когда невозможно оборудовать дренажный канал самотеком. В основном это связано с особенностями расположения и конструкции внутренних блоков, а также с различными нюансами дизайна помещения. В таких случаях используют дренажную помпу, которая позволяет поднять воду в максимально доступную высокую точку в помещении и организовать слив уже из неё. В некоторых кондиционерах (кассетных сплит-системах например) такие помпы стоят по умолчанию.

Но разумеется и у этих устройств есть свои слабые места. Это поплавок-выключатель и собственно мотор насоса. Поплавок включает мотор насоса, когда скопившаяся в нем вода поднимает его и замыкает контакт. Нетрудно догадаться, что постоянно накапливающаяся грязь может как заклинить поплавок, так и закупорить капиллярные трубки, соединяющие его с насосом. В этих случаях помпа может не только перестать выполнять свою функцию , но и попросту сгореть.

Поэтому если кондиционер оборудован дренажной помпой, её чистке надо обязательно уделять внимание при каждом профилактическом обслуживании. Еще на стадии монтажа кондиционера необходимо хорошо продумать установку помпы. Главное требование — простая доступность ко всем ее частям

В противном случае её будет тяжело или даже невозможно почистить, отремонтировать или заменить

Главное требование — простая доступность ко всем ее частям. В противном случае её будет тяжело или даже невозможно почистить, отремонтировать или заменить

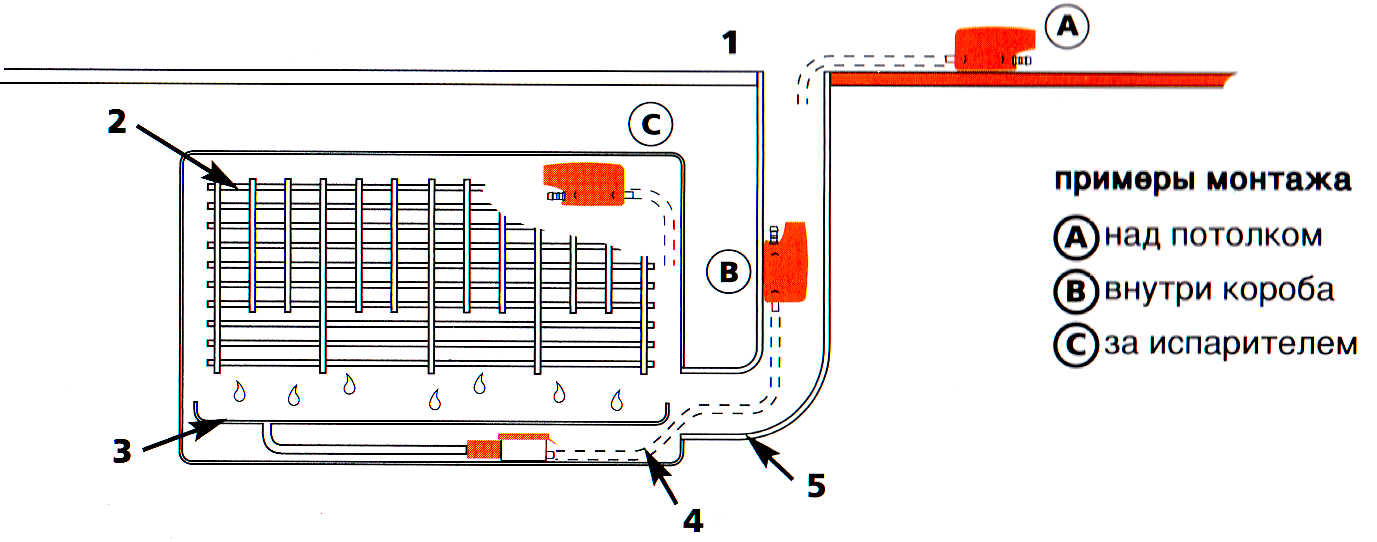

Еще на стадии монтажа кондиционера необходимо хорошо продумать установку помпы. Главное требование — простая доступность ко всем ее частям. В противном случае её будет тяжело или даже невозможно почистить, отремонтировать или заменить.

Если б вы только могли представить сколько дорогих интерьеров было изуродовано из-за того, что товарищи монтажники надежно замуровали дренажную помпу. Так, чтоб без кирки к ней, не дай бог, никто не добрался. А то ещё вдруг кому-нибудь да пришла бы однажды в голову дурацкая мысль — взять да почистить помпу… Так что если вы еще только планируете ставить кондиционер и в нем конденсат должен будет отводиться помпой, хорошенько проследите за тем, чтобы потом её легко можно было достать и разобрать и собрать обратно.. Пусть монтажники ПРИ ВАС покажут, как это будут делать потом сервисники.

Потому что последствия обратного будут с одной стороны такими же, как при любом засорении дренажа ( из кондиционера течет вода), а с другой — не устранимыми нормальным образом. Ну, если конечно для кого-то не нормально — ломать дорогую отделку или спускать на видном месте шланг из кондиционера в ведерко.

Кроме доступности, другим обязательным требованием к правильной установке дренажной помпы является соблюдение паспортных характеристик. Высота и угол подъема воды не должны превышать заявленные в документации, иначе помпа просто не будет справляться с нагрузкой. Также следует избегать всевозможных «узлов» и «спиралей» — трубка отводящего канала должна быть по возможности выпрямлена и зафиксирована. Лучше приобрести более мощную помпу, чем с недостатком. Кстати и шумность устройства также будет зависеть от нагрузки на него и загрязненности.

ВИДЕО. Установка дренажной помпы на кондиционер

Шаги монтажа помпы для кондиционера: пошаговое руководство

Установка помпы для кондиционера является важным этапом в процессе монтажа кондиционерной системы. Полная и правильная установка помпы позволяет эффективно отводить конденсат, образующийся внутри кондиционера, и предотвращает его накопление, что может привести к повреждению системы и облегчает ее обслуживание.

Вот пошаговое руководство, которое поможет вам установить помпу для кондиционера:

1. Выберите место установки помпы

Первым шагом является выбор подходящего места для установки помпы. Лучше всего выбрать место, где будет легкий доступ для обслуживания и не будет излишнего шума и вибраций. Также учтите, что помпа должна располагаться ниже уровня конденсатоотводящего трапа, чтобы обеспечить естественный сток конденсата в помпу.

Установите соответствующие соединительные трубки

Подготовьте необходимые соединительные трубки и фитинги для подключения помпы к кондиционерной системе. Обычно, это включает в себя использование пластиковых трубок и соединений с резиновыми уплотнителями для обеспечения герметичности соединения.

Подключите напорную и сливную линии

Подключите напорную и сливную линии к соответствующим портам помпы. Напорная линия подает конденсат из кондиционера в помпу, а сливная линия отводит конденсат далее — это может быть дренажная система, сток или другое подходящее место.

Подключите электрические провода

Подключите электрические провода к помпе для кондиционера. Убедитесь, что провода правильно подключены и надежно изолированы для безопасности и эффективной работы.

Проверьте и протестируйте установку

Проверьте все соединения и провода, чтобы убедиться, что они правильно подключены и надежно закреплены. Затем протестируйте работу помпы, запустив кондиционер и проверив, что она надежно отводит конденсат.

Установка помпы для кондиционера должна проводиться согласно инструкциям производителя и с соблюдением всех безопасных практик. Если у вас нет опыта или навыков в установке кондиционеров, рекомендуется обратиться к профессиональным специалистам.

Как работает дренажная помпа для кондиционера?

Принцип работы дренажной помпы заключается в том, что она автоматически откачивает конденсат из внутреннего блока кондиционера и перекачивает его в канализацию или другое подходящее место. При этом помпа работает на основе уровня воды в ее резервуаре.

Когда уровень воды в резервуаре достигает определенного уровня, датчик включает помпу, которая забирает воду и перекачивает ее через трубопровод в заданное место. После достижения нижнего уровня датчик отключает помпу, и процесс повторяется, пока есть конденсат в системе.

Некоторые дренажные помпы могут иметь дополнительные функции, такие как защита от перелива и автоматическое отключение при переполнении. Это помогает предотвратить протечки и повреждения окружающих материалов в случае сбоя помпы.

Важно установить дренажную систему правильно, чтобы обеспечить эффективное удаление конденсата и предотвратить возможные проблемы. Регулярное обслуживание и очистка помпы также являются важными аспектами, чтобы гарантировать ее надежную работу

Где находится дренаж

Видимая часть дренажа – это поддон, который располагается в нижней части кондиционера непосредственно перед вентилятором забора воздуха. Сбоку или в нижней части в поддоне смонтирован специальный патрубок, к которому и крепится дренажная трубка.

Выяснив, где располагается дренаж, уделим внимание и способам, которыми реализуется отвод конденсированной влаги:

Самый простой способ – вывести трубку через стену непосредственно на улицу. Однако простота скрывает ряд недостатков – будет подпорчен эстетический вид – потребуется засверливать отверстие в стене, к тому же такой способ не рекомендуется в связи с санитарными нормами.

Важно! Конденсат может быть насыщен фреоном из-за ряда неисправностей. В итоге возникнет ситуация, когда на улицу с конденсатом будет сливаться некая доля фреона.. Наиболее правильным вариантом является отвод непосредственно в канализацию

Для этого трубка должна быть соединена с общей системой канализации. Такая система более щепетильна в установке и обслуживании – в месте соединения с канализацией необходимо смонтировать сифон, который запрет в себе неприятный запах, а также во избежание неисправностей придется периодически осматривать наружную часть дренажа

Наиболее правильным вариантом является отвод непосредственно в канализацию. Для этого трубка должна быть соединена с общей системой канализации. Такая система более щепетильна в установке и обслуживании – в месте соединения с канализацией необходимо смонтировать сифон, который запрет в себе неприятный запах, а также во избежание неисправностей придется периодически осматривать наружную часть дренажа

Виды проточных помп

Встраиваемые

Не оснащены накопительной емкостью. Устанавливаются внутри уже имеющегося штатного резервуара. Такая система – единый комплекс из насоса, датчика уровня конденсата, блока управления. Особенность – расположение насоса на уровне воды или ниже. Обеспечивает подъем воды по нагнетательному патрубку.

Не у всех климатических систем есть возможность разместить встроенные модификации. Чаще всего это канальные, центральные климат-системы небольшой производительности, осушители воздуха.

Обладает невысокой мощностью, производительность – 5-17 л/ч.

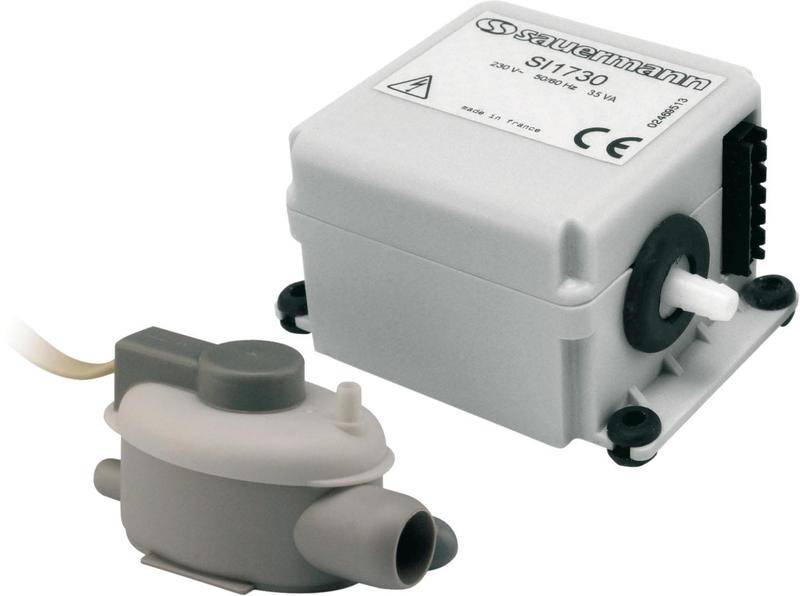

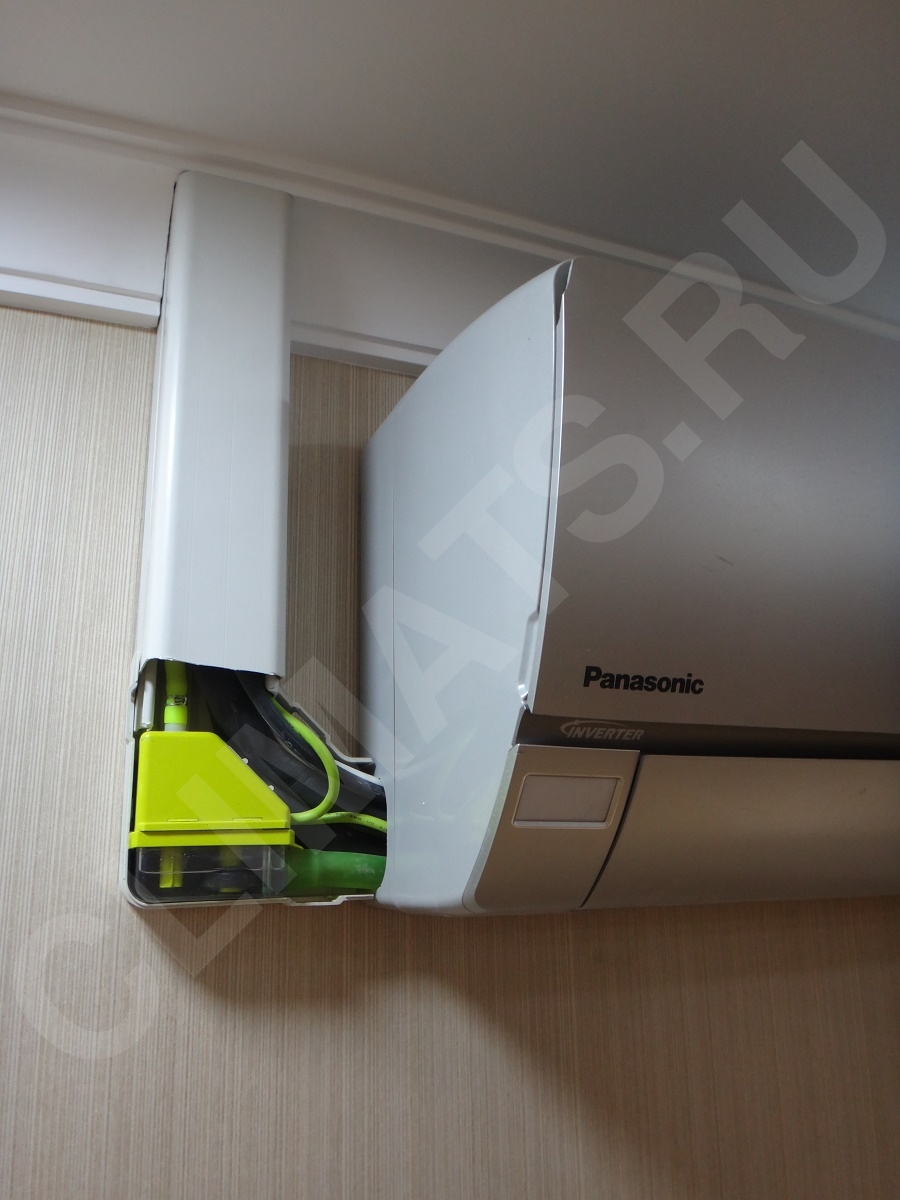

Раздельные

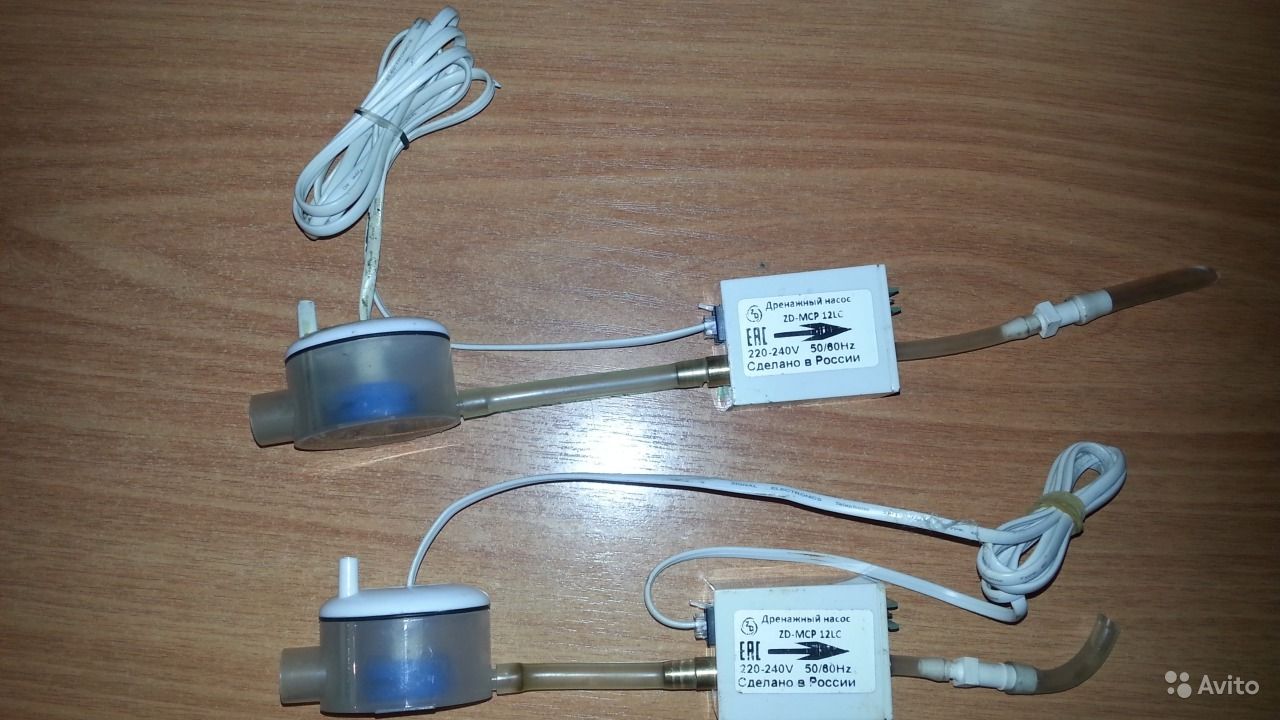

Раздельная дренажная помпа

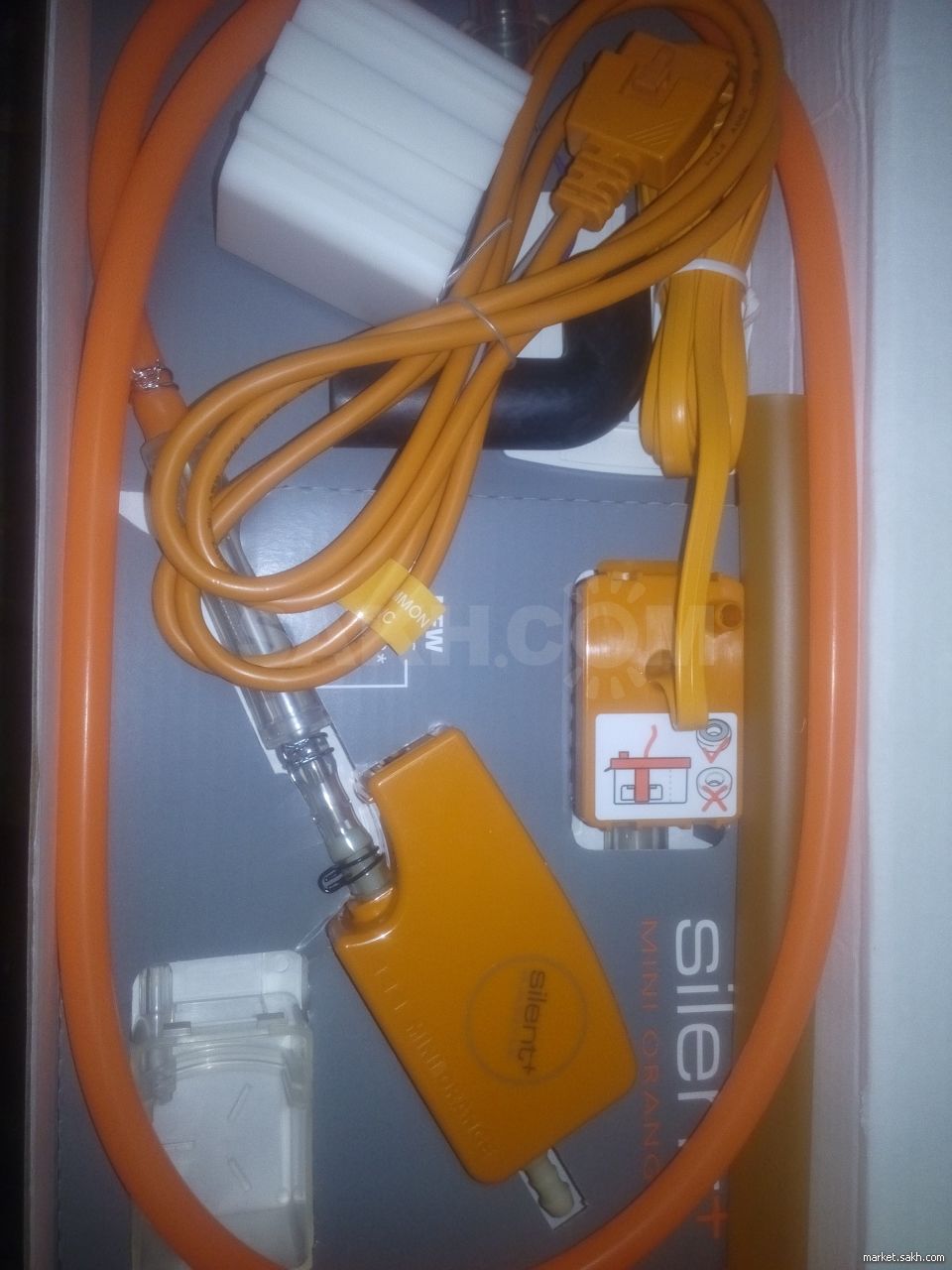

Представляют собой конструкцию из:

• небольшого резервуара с датчиком уровня воды;
• насоса;
• блока управления (у некоторых моделей отсутствует, прибор срабатывает при включении кондиционера в режиме «холод»).

Резервуар может устанавливаться внутри поддона климат-системы, на отводной трубе или шланге. Модуль управления, насос объединены как отдельная конструкция, которая соединяется с резервуаром шлангом подачи воды и проводом датчика.

Особенность – возможность размещения модуля управления, насоса вне внутреннего элемента сплит-системы на допустимом расстоянии, приемлемой высоте (фальш-потолок, коммуникационный короб).

Раздельная помпа дренажная проточная подходит для использования внутри климатической техники с напольно-потолочными, настенными внутренними модулями. Их производительная мощность – от 8 до 60 л/ч.

Перистальтические

Перистальтическая дренажная помпа

Оснащена специальным насосом, позволяющим нагнетать воду на значительную высоту (до 15 м). При этом производительность таких устройств слабая, до 10 л/ч. Конструктивно – несколько модулей, соединенных друг с другом трубопроводом, линиями управления. Собственный резервуар отсутствует, жидкость откачивается непосредственно из поддона сплит-системы.

Управляются двумя способами:

• насос начинает работать при включении климат-установки;
• сигнал поступает от термодатчика на испарителе.

Чаще всего применяются внутри холодильных систем невысокой производительной мощности, когда другие устройства не способны произвести отведение жидкости до необходимой высоты.

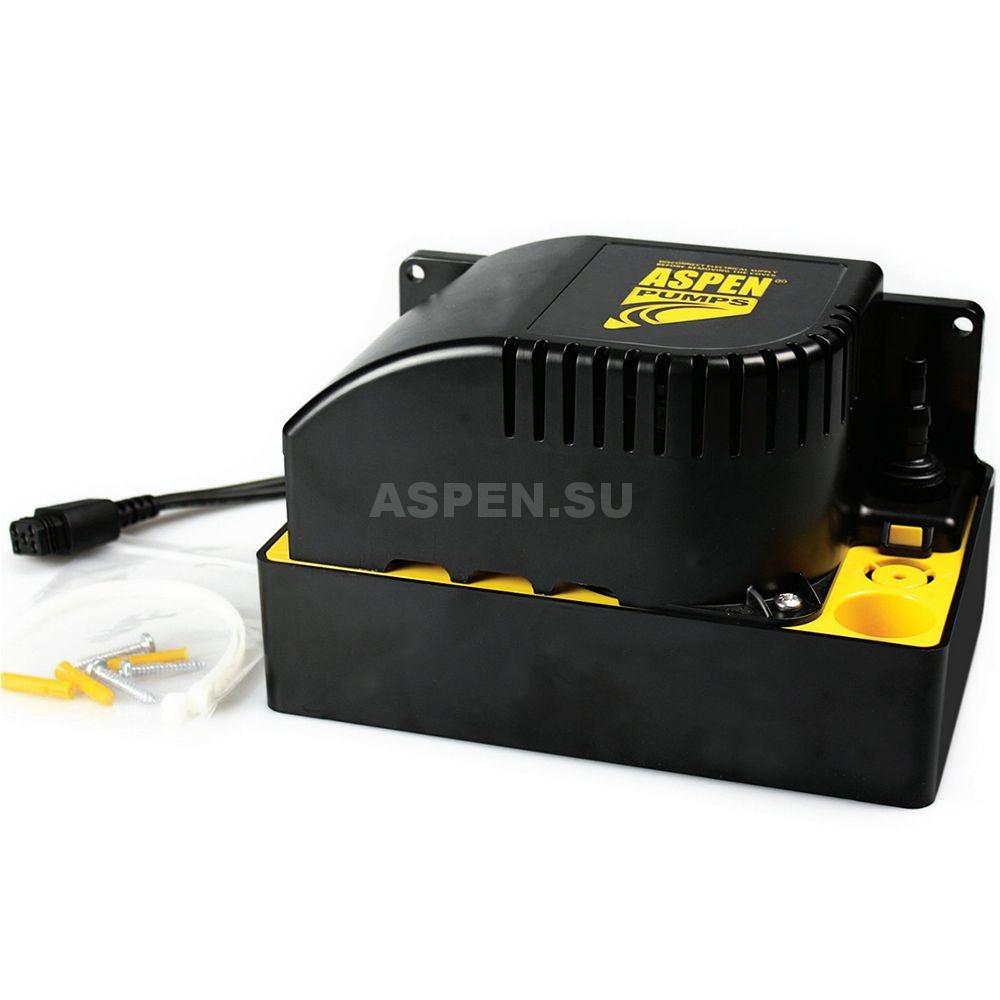

Наливные помпы

Наливная дренажная помпа

Помпа дренажная наливная представляет собой модуль с большим накопительным резервуаром, размещенным ниже климатического оборудования.  Скапливающийся внутри климат-техники конденсат самотеком попадает к резервуару, отводится через канализацию. Датчик уровня воды отсутствует.

Отличается высокой производительностью (до 150 л/ч). Лифтинг обеспечивается на высоту не более 6 м.

Накопительная система применяется при обслуживании холодильного оборудования с высокой производительностью, внешних блоков климатических устройств, групп климатической техники.

Общая информация

Выше мы уже объяснили, как выглядит типичная дренажная система кондиционера и для чего она необходима. Без дренажа сплит система не сможет работать полноценно, это необходимо для отвода конденсата и слива воды за пределы комнаты.

Дренажная ванночка во внутреннем блоке постепенно наполнится водой, которую нужно куда-то вывести. Для этого к ванночке подсоединяется т.н. дренажная трубка (о ней мы еще поговорим далее). Дренажную трубку можно вывести на улицу или в канализацию. Давайте подробнее рассмотрим оба этих варианта.

Слив конденсата на улицу

Вывод дренажной трубы для кондиционера на улицу — самый дешевый и простой вариант. Трубка выводится через специальное отверстие в стене вместе с трассой кондиционера. К этому способу прибегает большинство владельцев сплит систем. И зачастую монтажники даже не предлагают никаких альтернативных вариантов.

Это удобный и простой метод отвода конденсата, но у него есть ряд существенных недостатков. Во-первых, если неудачно подобрать местоположение трубки, вода будет стекать на соседский балкон, окна или на голову прохожим. Рано или поздно это заканчивается скандалом.

Во-вторых, в трубку забивается пыль, пух и… насекомые. Они организуют там свои гнезда и активно размножаются. В конце-концов это приводит к засору, который необходимо прочистить.

Слив конденсата в канализацию

Сифон для кондиционера

Но существует и другой способ, как можно организовать слив с кондиционера. По уму нужно делать именно так. Речь идет о выводе кондиционера в канализацию. Для этого дренажная трубка не выводится на улицу, а в канализационную трубу.

Однако, и у этого способа есть свои недостатки. Самый главный из них — трудоемкость монтажа. Зачастую в помещении, где установлен кондиционер, нет прямого доступа к канализации. Приходится либо наращивать канализационную трубу, либо вести дренажные трубки до места слива.

Тем не менее, мы убеждены, что вывод дренажа кондиционера в канализацию — наиболее удобный и правильный вариант. Да, подключение кондиционера к канализации отнимает определённое время, нужно сделать штробу в стене, проложить дренажную трубку, подсоединить ее к емкости для сбора воды.

Но все эти работы проводятся лишь один раз, впоследствии не нужно прочищать трубку от насекомых и сталкиваться с другими неприятностями. на наш взгляд, это лучшее решение для дренажа.

Если расстояние от кондиционера до канализации слишком большое и на протяжении дренажной трубки есть перепады высот, лучше дополнительно установить дренажную помпу. Она выполняет роль насоса, помогая воде продвигаться вперед по трубке, чтобы та не застаивалась. Помпа легко монтируется, редко ломается, стоит недорого.

Пару слов о дренажных трубках

На рынке представлено два типа трубок: гофрированные и гладкие. Гладкие используются в том случае, если необходима трубка небольшой длины, например на 1 метр. Подобные ситуации крайне редки, но на этот случай лучше использовать именно гладкую трубку.

В большинстве случаев используется гофрированная дренажная трубка кондиционера. Такой шланг отличается повышенной гибкостью, его можно изгибать в любую сторону. Это особенно удобно при монтаже дренажа в канализацию. Также нет нужды использовать дополнительный крепёж, как в случае с гладкой дренажной трубкой.

Некоторые умельцы умудряются для вывода конденсата кондиционера поставить садовый шланг или трубку для прокладывания электрических кабелей. Это большая ошибка. Не стоит экономить, используя обрезки других материалов. Купите стандартную гофрированную дренажную трубку и не пытайтесь изобрести велосипед.

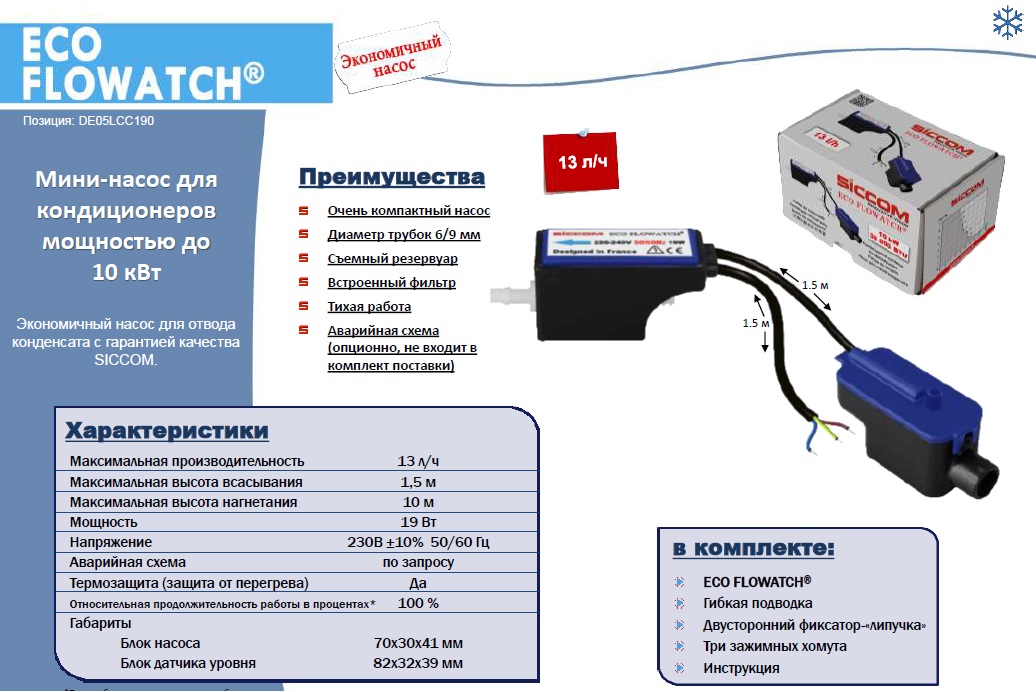

Технические характеристики дренажных помп

При выборе оборудования следует учитывать его технические характеристики. Так, необходимо, чтобы производительность насоса превышала скорость формирования конденсата в кондиционере. Выражается эта производительность в л/час

Также при покупке следует обращать внимание на уровень возможностей подъема воды, силу шума и много другое

Производительность раздельных помп составляет 8-60 л/час – такой мощности достаточно для большей части современных кондиционеров. Они в состоянии поднять жидкость на высоту 3-14 метров. Если необходимо поднимать жидкость на более высокий уровень, лучше использовать устройство другого типа.

Большая мощность у наливных насосов. Минимальная производительность у таких устройств – 80 л/час, максимальная – 1500 л/час. Возможен подъем жидкости на высоту от 3 до 6 метров.

Такие устройства не предназначены для обслуживания наружных участков мульти-сплит систем и не должны поднимать воду на большую высоту. Весь конденсат из таких систем выводится только в канализацию, где нет перепадов высот.

Производительность встраиваемых помп варьируется 5-170 л/час. Их мощности достаточно для обеспечения нормального функционирования сплит-системы.

Перистальтические насосы могут быть задействованы в тех случаях, когда нужно поднять жидкость на высоту от 10-15 метров. Производительность у них сравнительно небольшая – около 10 л/час.

Все разновидности дренажных насосов работают чрезвычайно тихо. О том, что система работает, может сигнализировать только звук движения жидкости либо ручеек воды, вытекающий из наружного отсека сплит-системы.

Дренажные помпы относятся к оборудованию с длительным эксплуатационным сроком. В большинстве случаев такой прибор приобретается всего лишь один раз в жизни. Увеличить срок эксплуатации устройства поможет своевременная профилактика. Если не проводить регулярные осмотры помп, в них могут накапливаться грязь и агрессивные химические вещества.

Как выбрать дренажный насос

При выборе подходящей дренажной помпы следует учитывать несколько важных критериев. Эта задача актуальна для каждого владельца жилья, который столкнулся с проблемой подтекания кондиционера и образования водных следов на стене.

Вот некоторые моменты, которые стоит учесть при выборе:

1. Мощность, тип и особенности конструкции внутреннего блока сплит-системы.
2. Уровень шума, который допустим вам.
3. Объем конденсата, который генерирует ваш кондиционер.
4. Местоположение точки слива конденсата.
5. Ожидаемая высота, на которую нужно поднимать или всасывать воду.
6. Архитектурные особенности помещения.

Если вы выбираете дополнительную помпу для кассетного или канального кондиционера и планируете установить ее за фальш-потолком, то подойдут как раздельные, так и накопительные модели

Однако, при выборе насоса для внутреннего блока настенной или напольно-потолочной сплит-системы, следует обратить внимание на следующие факторы:

• Производительность насоса.
• Вес и размеры насоса.
• Внешний дизайн устройства.

Важное правило, применимое ко всем типам климатической техники: производительность насоса не должна быть меньше объема конденсатной жидкости, которую генерирует ваш кондиционер
