Электрический кабель: расшифровка маркировки, назначение, плюсы и минусы

Разновидности электрических шнуров и их назначение

Электрокабели могут быть:

Алюминиевыми
Медными

В настоящее время предпочтение отдается электрокабелю с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия.

Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, электрокабель из меди служит дольше.

Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее.

Кроме металла токопроводящей жилы, электрокабели делятся на:

Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник. В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт

В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Для скрытой проводки: технические характеристики

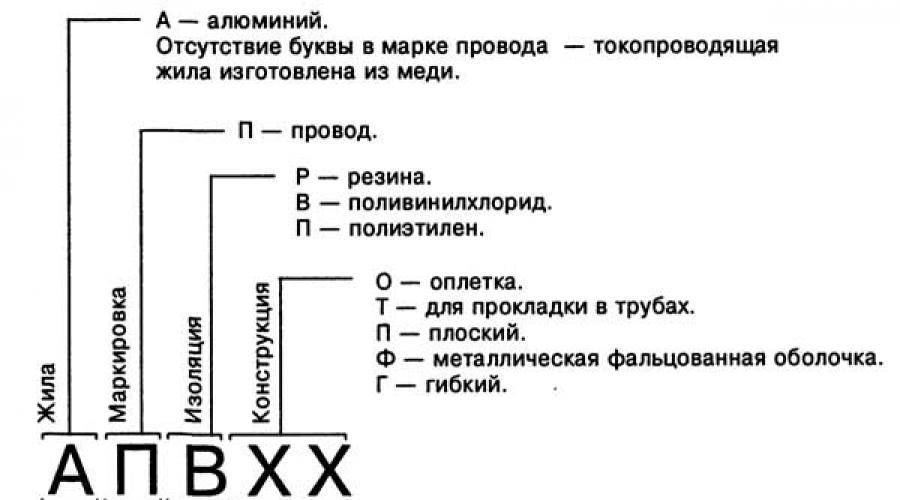

Из маркировки энергокабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного, или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.

Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:

АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле бывает от 1 до 4 жил. Негорюч.

ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.

ПВС – электрокабель круглый, имеющий медные многожильные проводники

ШВВП – кабель плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов. Или импортный NYM– аналог ВВГнг. Бывает только круглым.

Наружная электросеть

В деревянных домах или при дизайне интерьера в стиле ретро монтируется электропроводка открытого типа. В этом случае ведущую роль при выборе нужного провода играет материал стен строения.

В деревянных домах следует монтировать электропроводку только при помощи энергокабелей ВВГнг, ВВГнг-LS или NYM. Если вас смущает цвет негорючего шнура, закройте его подходящим по дизайну кабель-каналом.

Для монтажа вне помещений

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких энергокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие.

Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.

Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.

В комнатах с повышенной влажностью

Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка. Особенно это относится к объектам, где повышена не только влажность, но и температура.

Если вы хотите заказать монтаж систем отопления, то можно обратиться к специалистам npo-energiya.ru. Они выполняют работы очень дешево и качественно.

Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов

Основные типы электрических проводов бытового назначения

Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться.

Плоские

ПБПП (ПУНП)

Провод с поливинилхлоридной изоляционной оболочкой с монолитными жилами из меди. Изготавливается с жилами сечением 1,5 – 6,0 мм2, расположенными в одной плоскости. Допускается использование провода при температурах в диапазоне от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В, частотой 50 Гц. Традиционное применение – монтаж розеточных линий или освещения бытового сектора.

ПБППг (ПУГНП)

Аналог предыдущего типа (ПБПП) за исключением того, что провод состоит из пучковых жил. Это позволяет увеличить гибкость данного провода. Кстати, буква “г” в маркировке обозначает, что кабель имеет выраженные свойства гибкости.

АПУНП

Аналог провода ПУНП, но используются алюминиевые монолитные жилы сечением 2,5 – 6,0 мм2. Профессиональными электриками такой проводник не рекомендуется к применению. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

ППВ и АППВ

Характерной особенностью данных типов кабелей является наличие явно выраженных перемычек между жилами.ППВ – кабель с поливинилхлоридной изоляционной оболочкой с монолитными жилами из меди. Изготавливается с жилами сечением 0,75 – 6,0 мм2, расположенными в одной плоскости. Допускается использование провода при температурах в диапазоне от -50°С до +70°С. Рассчитан провод под устройство сетей с напряжением не выше 450 В, частотой 400 Гц.АППВ – кабель с алюминиевыми монолитными жилами, обладающий аналогичными ППВ характеристиками. Изготавливается с жилами сечением начиная с 2,5 мм2.

Одножильные

АПВ

Отдельный алюминиевый одножильный провод с изоляцией из ПВХ. Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).Диапазон сечений у однопроволочной модификации 2,5-16 мм2, у многожильного исполнения – 25-95 мм2. Температурный диапазон – от -50°С до +70°С. Особых ограничений для использования нет.

ПВ1 – ПВ5

ПВ3

Отдельный медный одножильный провод с изоляцией из ПВХ. Производится в двух вариантах конфигурации жил – монолитная или пучковая.Диапазон сечений у однопроволочной модификации 0,75-16 мм2, у многожильного исполнения – 16-95 мм2. Температурный диапазон – от -50°С до +70°С. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный и чем выше цифра, тем больше класс гибкости. Применяется для монтажа линий, где нужны частые переходы и изгибы.

Соединительные шнуры

ПВС

Медный многожильный провод, с 2-5 пучковыми жилами сечением 0,75-16 мм2. Изоляция всех жил разного цвета, оболочка однотонная белая. Допускается использование провода при температурах в диапазоне от -25°С до +40°С. Рассчитан провод под устройство сетей с напряжением не выше 380 В, частотой 50 Гц. Чаще всего используется для подключения электрооборудования. Для прокладки внутри стен не рекомендуется.

ШВВП

Медный многожильный провод, с 2-3 пучковыми жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Расшифровка цифровых значений

После буквенных обозначений в маркировке силовых кабелей указывается несколько цифр. Для расшифровки потребуется немного усилий:

1 позиция. Здесь указано то рабочее напряжение, для которого рассчитан данный вид. В случае отсутствия такой цифры кабель применяют для напряжения 220 В.
2 позиция. Этот показатель означает, сколько проводников присутствует в кабельном изделии.
3 позиция. Здесь указывают сечение рабочей жилы. Вторая и третья позиции указываются через знак “х”. Например, 3 х 16 (где 3 — количество жил, а 16 — их сечение).

Если присутствуют жилы одинакового сечения, то на этом цифровая маркировка заканчивается. Когда присутствует “нулевая” жила, она обладает меньшим сечением. В этом случае используется знак “+” и указывается количество и сечение “нулевой” жилы. Например, 3 х 16 + 1 х 10.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

Силовые кабели

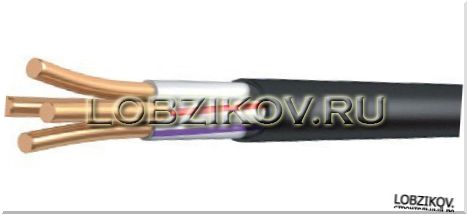

Одним из наиболее востребованных в последнее время типов кабелей, является шнур с маркировкой ВВГ. Этой аббревиатурой маркируется силовой с медной токопроводящей жилой (ТПЖ). Каждая ТПЖ имеет изоляцию из поливинилхлоридного пластиката (ПВХ). Кроме того, он имеет дополнительную оболочку из ПВХ (кембрик). Дополнительного защитного покрытия нет.

Он используется для сетей 600 и 1000 вольт, 50 Гц. Может иметь от 1 до 5 жил. Для бытовых нужд (в квартире) обычно используется с сечением жил от 1,5 до 6 мм2. В частном домовладении может применяться провод с жилами до 16 мм2. Хотя ограничений сверху нет. В квартире можно проложить и шнур сечением свыше 10 мм2. Выпускается он с сечением ТПЖ от 1,5 до 240 мм2. Жилы могут быть многопроволочными, или однопроволочными.

Кабельная канализация

Устанавливаем потолочные светильники

Ремонт проводки в квартире

Модификации кабеля ВВГ:

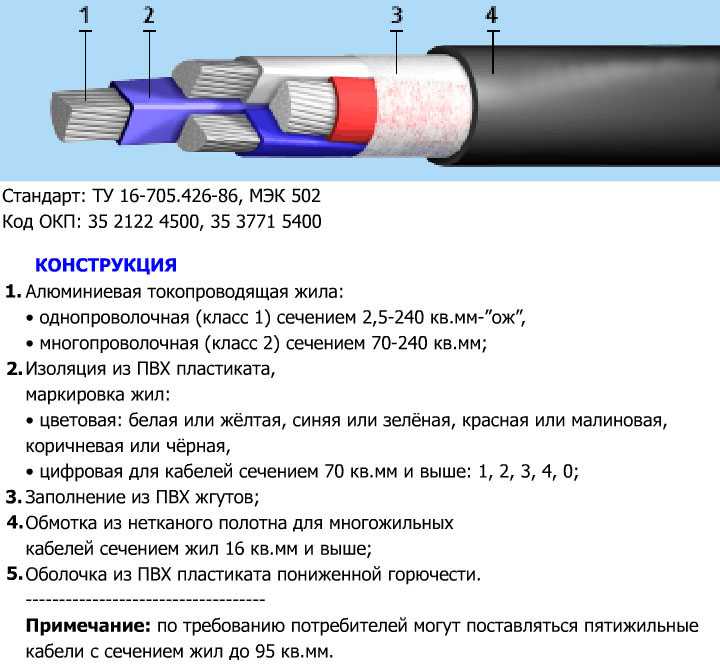

АВВГ. Имеет те же технические характеристики, что и исходный ВВГ; материал жилы – алюминий.

ВВГнг – с использование материала с повышенной негорючестью

ВВГп – плоский вариант ВВГ. Наиболее часто встречающаяся модификация.

ВВГз – модификация кабеля с заполнением внутреннего пространства резиновой смесью или жгутами ПВХ.

NYM

Это европейский аналог ВВГ. Аббревиатура с немецкого названия (N – нормированный кабель, Normenleitung; Y – ПВХ изоляция; M – с защитной оболочкой, Mantelleitung).

В кабеле применяются медные, многопроволочные или однопроволочные ТПЖ. Может иметь от 2 до 5 жил. Сечение жил от 1,5 до 16 мм2. Каждая жила имеет изоляцию ПВХ. Внешняя оболочка изготовлена из ПВХ, негорюча и не проводит горение. Внутри кабеля, между жилами, добавлен наполнитель из мелованной резины. Имеет повышенную термостойкость и прочность. Он предназначается для силовой подводки и монтажа освещения, в сетях с напряжением до 1000 В. Он обладает повышенной стойкостью к перепадам температуры, повышенной влажности и механическим повреждениям. Радиус изгиба составляет 4 сечения. Может применяться как внутри помещений, так и вне их, на открытом воздухе. Может применяться в широком диапазоне, -40 / +70 °C. Основным недостатком является разрушение оболочки под прямыми солнечными лучами. Поэтому при наружной сети Его обязательно нужно укрывать. Более стоек и удобен при прокладке, по сравнению с ВВГ. К неудобствам можно отнести то, что кабель бывает только круглого сечения, что не всегда удобно при монтаже. Стоимость его также выше, чем у ВВГ.

КГ

Название расшифровывается достаточно просто – Кабель Гибкий. Рассчитан на напряжение номиналом до 660 В, до 400 Гц. Или же постоянный ток, напряжением до 1000 В.

Количество жил в кабеле – от 1 до 6. Жилы повышенной гибкости, медные. Для изоляции ТПЖ используется резина. Внешняя изоляция кабеля также резиновая. Допустимо использование в диапазоне температур -60 / +50 °C. Чаще всего применяется для подключения переносных агрегатов –

тепловые пушки,
генераторы,
сварочные аппараты.

Выпускается также в модификации ГКнг – негорючий.

ГК отлично работает вне помещений, практически при любых погодных условиях. Чаще всего применяется в качестве силового кабеля при строительных работах. Иногда даже используется в качестве осветительной проводки внутри помещений, благодаря удобству монтажа и надежности.

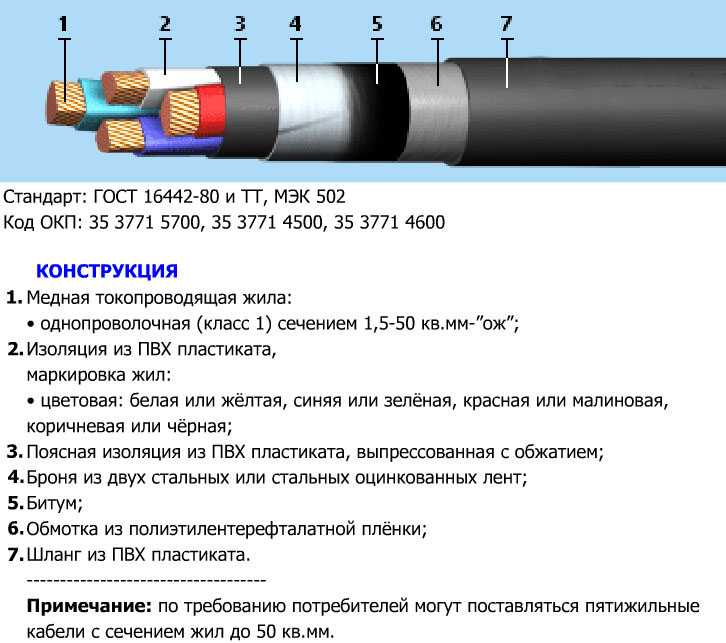

ВББШв – силовой, бронированный, с медными жилами.

Количество жил в ВБШШв может быть от 1 до 5. Жилы ВББШв делают как одно-, так и многопроволочными. Сечение ТПЖ от 1,5 до 240 мм2. Для изоляции ТПЖ, а также пространства между жилами, и в качестве внешней оболочки используется ПВХ.

Особенностью кабеля является броня. Она накручивается поверх кембрика, в две ленты, с перекрытием слоев. Поверх брони идет защитный шланг из ПВХ. Причем в модификации ВББШвнг используется материал с пониженной горючестью. Он предназначен для питания установок на номинальном напряжении 660 и 1000 В. Для передачи постоянного тока применяются одножильные модификации. Благодаря бронированию этот тип имеет повышенные механические характеристики. Температурный рабочий диапазон -50 / +50 °C.

Влагоустойчив, может выдерживать влажность до 98% при 35 °C. Он может прокладываться в земле, кабельных каналах или в трубах. При прокладке на открытых участках требуется защита от солнечных лучей. Используется для питания стационарных установок, либо отдельно стоящих объектов. Идеален для подземной проводки к отдельно стоящему зданию. Радиус изгиба составляет не менее 10 сечений кабеля.

Модификации кабелей:

AВББШв – с алюминиевыми жилами;
ВББШвнг – негорючий;
ВББШнг- LS – негорючий, с уменьшенным газо- и дымовыделением при нагреве.

Отличия кабеля от провода

Потери в проводнике должны быть минимальными. Поэтому для изготовления их используются наиболее дешёвые металлы с наилучшей электропроводностью – медь и алюминий. А так как проводники должны соединять различные точки тех или иных электрических и электронных устройств, они должны быть удобны для монтажа. А наиболее удобным проводником является проволока из алюминия или меди.

Ток внутри проводника по современным представлениям сравним с трубой наполненной движущимися шариками. Шарики это электроны. Причём они распределяются по сечению трубы – то есть проводника – неравномерно. Ближе к стенкам трубы, их количество намного больше, чем вблизи центра. Чтобы монтаж был наиболее легким, а потери в проводнике минимальными его изготавливают в виде пучка тонких проволочек, именуемых «жилами».

Алюминий и медь это мягкие металлы. Длинные проводники из них легко растягиваются и рвутся под воздействием внешней силы. Для усиления применяется стальной трос, который расположенный внутри как сердечник, воспринимающий усилия. Так устроены проводники воздушных линий электропередачи.

Провод и кабель отличаются как по своему назначению, так и по своей конструкции. Кабели всегда имеют либо наружную изоляцию, либо ещё какие-то слои, например оплётки из защитной стальной ленты, экран и т.п. Они изначально предназначены для передачи данных и электроэнергии. Провода же являются либо частью конструкции, как например, в трансформаторах или электродвигателях, либо являются соединителями, передающими сигналы или токи для отдельных электрических или электронных устройств.

Провод не имеет сложной изоляции и бывает вовсе без неё. Для передачи электроэнергии провода без изоляции используются в воздушных линиях электропередачи для различных напряжений. В электрических машинах в обмотках используется эмалированный провод. Голым проводом выполняются заземления .

Кабели

Кабель – одна или несколько изолированных жил, заключенных в общую герметизированную оболочку (свинцовую, алюминиевую, резиновую, пластмассовую), поверх которой в зависимости от условий прокладки и эксплуатации может броневая оболочка (покрытие из стальных лент или плоской или круглой проволоки). Такие кабели называются бронированными. Кабели без брони применяются там, где нет возможности механических повреждений.

По области применения подразделяются на следующие виды:

Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки.

Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля. Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм2.

Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех.

Кабели связи предназначены для передачи сигналов связи, разделяются на высокочастотные для дальней связи и низкочастотные для местных линий связи.

Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой , которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.

Расшифровка названий и сокращений

Вот сборные данные с расшифровкой всех названий основных марок кабелей применяемых при монтаже проводок и строительстве электросетей:

Исходя из вышеизложенного, нельзя делать однозначного вывода что лучше, кабель или провод. У каждого из них своя область применения.

Главное правильно определиться и четко понимать, когда можно применять один вид изделий, а когда другой. Каждый случай имеет разные оптимальные условия эксплуатации и монтажа.

Но монтаж домашней электропроводки согласно ПУЭ, нужно делать только кабелями (за исключением сборки щитка).

Проводники для электрошнуров

Термопроводники

Термопроводники — это проводники, которые используются для передачи тепла. Они часто используются в системах охлаждения и отопления. Термопроводники могут быть изготовлены из различных материалов, включая металлы, керамику и пластмассы.

Терморезисторы

Терморезисторы — это проводники, которые меняют свою электрическую сопротивляемость в зависимости от температуры. Они используются для измерения температуры и контроля процессов, связанных с нагревом и охлаждением.

Медный провод

Медный провод широко используется в электротехнике. Он обладает хорошей электропроводностью и прекрасно подходит для передачи электрического тока. Кроме того, медный провод легко изгибается и соединяется, что делает его удобным в использовании.

Алюминиевый провод

Алюминиевый провод, как и медный, используется для передачи электрического тока. Он обладает хорошей электропроводностью, однако менее гибкий и более подвержен повреждениям. Поэтому алюминиевый провод часто используется в крупных электрических установках.

Волоконно-оптический кабель

Волоконно-оптический кабель используется для передачи данных в виде световых импульсов. Он состоит из оптических волокон, которые изготавливаются из кварца или пластика. Волоконно-оптический кабель обеспечивает высокую скорость передачи данных и применяется в телекоммуникационных системах, интернет-сетях и других областях.

Алюминиевая оплетка

Алюминиевая оплетка укрепляет провод и защищает его от внешних воздействий. Часто используется в качестве защитного слоя в проводах для электроинструментов и бытово-технических устройств.

Ультрафиолетово-стойкие провода

Ультрафиолетово-стойкие провода предназначены для использования на открытом воздухе, где они подвергаются действию солнечного света. Они обладают дополнительной стойкостью к ультрафиолету и другим внешним воздействиям, что делает их идеальным выбором для наружной электропроводки.

Характеристики различных проводников
Название проводника	Характеристики
Термопроводники	Отличная проводимость тепла
Терморезисторы	Изменение сопротивления в зависимости от температуры
Медный провод	Высокая электропроводность, гибкость и удобство в использовании
Алюминиевый провод	Хорошая электропроводность, но менее гибкий и подвержен повреждениям
Волоконно-оптический кабель	Высокая скорость передачи данных
Алюминиевая оплетка	Защита провода от внешних воздействий
Ультрафиолетово-стойкие провода	Стойкость к ультрафиолету и другим внешним воздействиям

Электрические провода для квартиры: виды и характеристики

Электрические провода для внутренней проводки несколько отличаются от силовых кабелей – прежде всего, эти различия касаются их технических характеристик и сечения самого провода. Разновидностей подобных электрических проводов, так же, как и кабельной продукции, достаточно много и поэтому вопрос ее выбора стоит достаточно остро. Рассмотрим немного подробнее предлагаемый современной промышленностью ассортимент этой продукции.

ПБПП (ПУНП) – монтажный провод с плоскими одинарными жилами, помещенными в ПВХ изоляцию и такую же наружную оболочку. Может иметь от одной до трех жил с максимальным сечением в 6 квадратов. В большинстве случаев используется для осветительной электрической проводки – не исключается и подключение с его помощью розеток, но при условии, что в них будут включаться маломощные потребители. Могут иметь как медные, так и алюминиевые жилы – в последнем случае они маркируются как АПБПП.
ПБППг (ПУГНП). Их основное отличие от ПБПП заключается в самих жилах – они витые и состоят из тоненьких проволочек. Буква «г» в конце маркировки указывает на то, что данный провод гибкий.
ППВ. Медный одножильный провод – рекомендуется для скрытой электрической проводки или для монтажа в гофре или кабель-канале. Имеет одинарную изоляцию.
АППВ – то же самое, что и ППВ, только с алюминиевой токопроводящей жилой.
АПВ – одна из разновидностей ППВ. Отличается от него алюминиевой витой жилой, состоящей из туго смотанных между собой проволочек. Производится сечением до 16 квадратов.
ПВС. Это одна из наиболее распространенных марок электрических проводов и кабелей – оболочка и его изоляция изготавливаются из ПВХ. Его отличительная особенность – это круглое сечение и витые жилы. Сечение таких электрических проводов может варьироваться от 0,75 до 16 квадратов. Как правило, используется для подключения бытовых потребителей электричества – монтаж проводки этим проводом не осуществляют.
ШВВП – медный или медно-луженый плоский электрический провод, предназначенный для бытовых нужд. Так же, как и ПВС, он используется для подключения бытовых потребителей. Это витой электрический провод, жилы которого состоят из тонких проволочек – может иметь сечение от 0,5 до 16 квадратов.

Провод электрический медный фото

Если выделять среди всего этого списка наиболее используемые провода, то, несомненно, это будут ШВВП и ПВС – несмотря на то, что их не рекомендуют применять для прокладки домашней электрической проводки, в большинстве случаев для этой задачи их и используют. В этом отношении прельщает их двойная изоляция, повредить которую довольно сложно.

Виды изоляции медного провода

Изоляционная оболочка проводов из меди, призвана защитить человека от поражения током. Также она предотвращает замыкание между жилами. К сырью существуют определённые требования по необходимой температуре, напряжению, ультрафиолету, механическим характеристикам. Часто используется:

полиэтилен – имеет прекрасные диэлектрические свойства, но не обладает хорошей гибкостью, присущей резине или пластику;
ПВХ – ему свойственна невысокая цена, стойкость к износу, средняя химическая устойчивость. Недостаток: выход вредоносных газов, если сильно нагревается;
карболит – ему присуща термическая стойкость в соединении с необходимой пластичностью;
резина – её отличает хорошая гибкость и устойчивость к минусовым значениям.

Главные отличия

Провод — многожильный или одножильный проводник в трубчатой изоляции или без изоляции. Это просто отрезок меди или алюминия, который может иметь защиту от внешних влияний.

Одножильный и многожильный провода

Кабель — система изолированных проводников, которые объединены одной оболочкой. То есть главное, чем отличается провод от кабеля — изоляция, защита от внешних влияний. По сути, вся кабельная продукция — это провода в оболочке, скрученные вместе и защищенные несколькими слоями разных материалов.

Кабель

Отличия между изделиями описаны в таблице ниже.

Когда отличие кабеля от провода очевидно, возникает проблема подбора продукции. И те и другие изделия классифицируются по разным признакам. Их стоит подбирать, исходя из ситуации, места использования. Чем выше характеристики продукции, тем дороже она стоит. Покупка просто самого дорогого изделия — напрасная трата денег, ведь не всегда его возможности будут использоваться полностью. Иногда использование отдельных видов продукции запрещено. Например, бронированные кабели имеют низкую прочность на растяжение, поэтому не применяются в воздушных линиях электропередачи.Типы изделий

Классификация проводов

Важно знать об отличии проводов разного типа между собой. Это поможет правильно выбрать изделия, необходимые для ремонта электроники, бытовой техники. Классификация изделий проводится по количеству жил:

Классификация изделий проводится по количеству жил:

Монолитные провода. Имеют только одну, целую жилу. Подобная продукция при прочих равных условиях имеет меньшее сопротивление. Поэтому при передаче информации создается меньше помех. Одножильные провода используют, когда нужно снизить количество шумов при высоких частотах. Недостаток — в низкой прочности на изгиб. Такие изделия не стоит много раз перегибать.
Многожильные — состоят из тонких проволок, перекрученных между собой. Благодаря этому повышается механическая прочность изделий. Если они переламываются, то не полностью — обрывается только несколько жилок, что незначительно влияет на характеристики.

Классификация кабельных изделий

Важная характеристика кабеля — тип его изоляции. Она описывается в маркировке продукции. Существует несколько видов оболочек:

Защищающая от механических повреждений — броня. Её делают из стальных лент или алюминиевой проволоки. Броня может быть намотана одним или несколькими слоями.
Изолирующая — защищает от проникновения влаги, пыли. Создается из полимеров или эластомеров. Может обладать дополнительными свойствами: масло-, бензостойкостью, негорючестью, устойчивостью к химическим веществам.
Защищающая от электромагнитных помех, паразитных токов — экранировка. Создается в виде алюминиевого покрытия, сетчатой оплетки или комбинации этих материалов. Для повышения прочности на растяжение фольгу могут наматывать не сплошным слоем, а спиралью. Сетка дополнительно повышает механическую прочность изделия.

При прочих равных условиях чем больше оболочек в продукции, тем она дороже стоит, больше весит и дольше служит. Кабель в двойной внешней изоляции можно использовать на протяжении минимум 30 лет, в одинарной — 15 лет. Поэтому, чтобы оптимизировать финансовые и трудовые затраты, для каждой конкретной цели подбирают подходящие варианты.

При выборе важно помнить следующее:

В помещениях с повышенной температурой воздуха, например в саунах и банях, применяют специальные изделия в термостойкой оболочке.
Термостойкость и негорючесть — разные показатели. Поэтому продукция, в маркировке которой есть буквосочетание «нг» не обязательно подойдет для помещений с экстремальными температурами.
Маркировка Е120, Е30 и пр. означает, что кабель способен передавать электричество даже если на него воздействует огонь. Цифра обозначения означает количество минут, которые способно функционировать изделие. Такую продукцию применяют в системах безопасности.
Для прокладки в грунте нужен кабель с полиэтиленовой оболочкой — материал хорошо сопротивляется разложению, в чем заключается его отличие от ПВХ.
Кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте.

Создание сметы для работ по прокладке кабелей — задача профессионалов. Нужно оценить много факторов перед тем, как подобрать подходящий по характеристикам провод. Неправильный выбор как минимум приведет к быстрому выходу из строя всей проводки.

Разновидности и особенности электрических кабелей
