Для начала разберем маркировку розеток штепсельного типа. Обозначение состоит из букв и цифр, к примеру:
РШ-Ц- 20-0-01-10/220 – это розетка штепсельная утопленного типа при открытой проводке, однофазная, из серии с заземлением, используется в сети 220 В, 50 Гц.
Рассмотрим технические характеристики различных штепсельных розеток.
Малогабаритная модель РС-16-006 скрытой установки:
Фото — РС-16-006
Розетка штепсельная ПС-326-100 (марка ИЭК) — утопленного типа при открытой проводке:
Может использоваться для прицепа ВАЗ, КАМАЗ, КРАЗ и т. д.
Штепсельная низковольтная розетка 42В РП-2Б (РШ-п-2-о-IP43-01-10/42) утопленного типа при скрытой проводке для переносной или настольной лампы
Розетки нейтральные малогабаритные штепсельные типа НМШ (АНШМ2-310) к реле (их схема установки несколько отличается от классических моделей):
Фото — НМШ

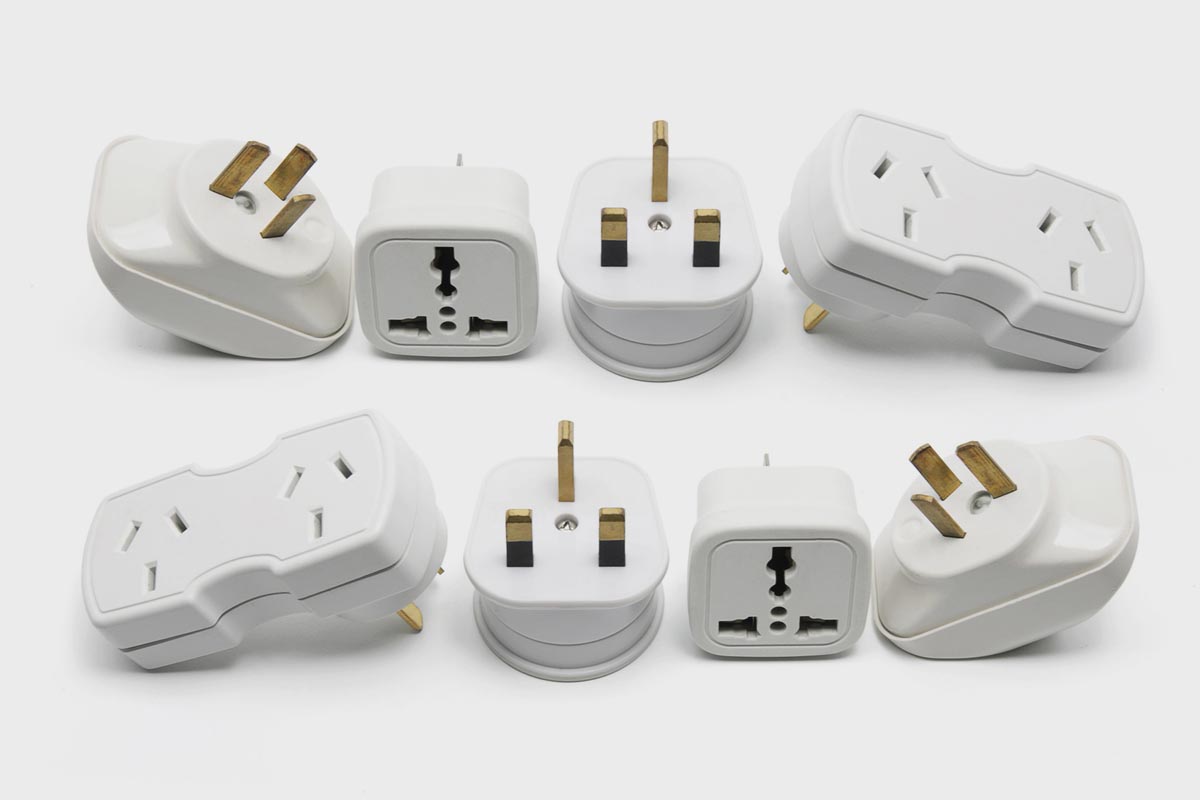

Типы электрических розеток и вилок со всего мира
Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 В.
Тип B – это тот же разъем типа A, но с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.Тип C – это европейская розетка и вилка. И
меет два круглых параллельных между собой контакта. Она не имеет третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220 В.
Тип D – это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.
Тип E – это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.
Тип F – этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.
Тип G – это британская розетка с тремя плоскими контактами.
Используется в настоящее время в Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.
Тип H – этот разъем розетки используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220 В и тока до 16 А.
Тип I – это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.
Тип J – это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.
Тип K – это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.
Тип L – это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.
Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленд и Лесото.
Устройство розетки
Штепсельная розетка представляет собой устройство, состоящее из защитного корпуса, контактного элемента и колодки.
Защитный пластмассовый корпус не только закрывает контактные элементы, но и выполняет декоративные функции.
Колодка выступает основой, на которой держатся контакты и корпус. Их применяют как для открытой, так и скрытой установки штепсельной розетки.
Ее сердцем является контактный элемент, который может быть выполнен в виде клавишного или винтового зажима. Вилка должна плотно контактировать с пластинами. Этим определяется качество розетки.
Существует множество разновидностей, отличия которых следует понимать перед приобретением.
Как появились электрические розетки

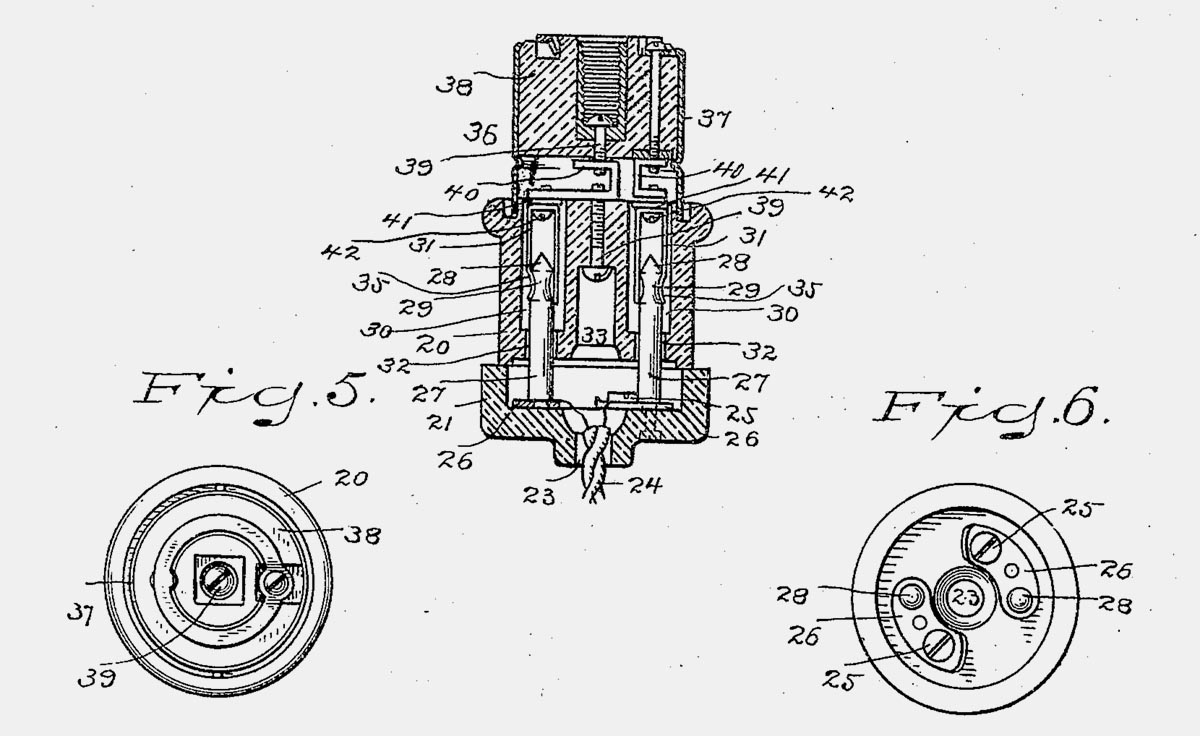

Первый патент с описанием электрической розетки Харви Хаббелла (1904 год)
Электрическая розетка – это электротехническое устройство для механического соединения и разъединения электрических цепей.
Изначально электричество в быту использовалось исключительно для освещения и приборов, работавших от сети просто не существовало. При появлении первых устройств, работавших от сети переменного тока, их подключение осуществлялось через патрон вместо лампочки. Это было неудобно и не очень безопасно.
Так уже в начале XX века разработчики впервые задумались о создании нового стандарта подключения к сети для электроприборов. В 1904 встречается первое упоминание о регистрации патента на розетку и вилку. Автором числился Харви Хаббелл (Harvey Hubbell).

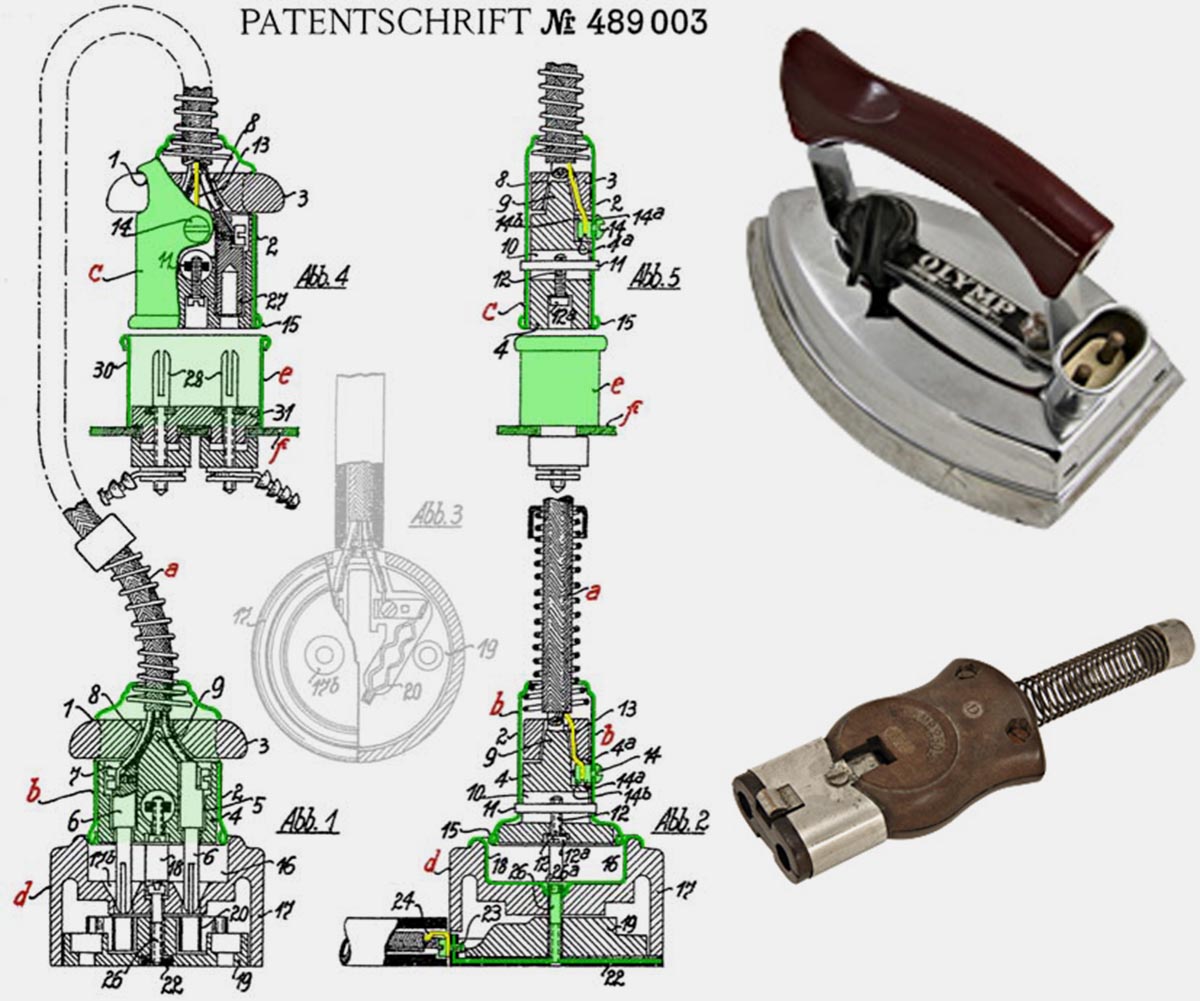

Патент электрической розетки Альберта Бюттнера (1926 год)
За следующие несколько лет многие производители электроники начали придерживаться данного стандарта, но другие предпочитали способ подключения через переходники для патронов Эдисона.
Позднее стало очевидно, что кроме питания электроприборам нужно дополнительное заземление. В 1926 году Альберт Бюттнер (Albert Büttner) запатентовал привычную сегодня систему Schuko с контактом для заземления.
Аналогичные разработки велись в других странах мира, что привело к появлению большого количества новых стандартов розеток и вилок для подключения электроприборов.
Такие разногласия часто были вызваны экономическими факторами, когда в развивающихся странах не хотели платить за дорогие патенты или быть зависимыми от других стран. Иногда решение создать свой собственный стандарт подключения носило исключительно политический характер, когда государство хотело казаться гордым и независимым от соседей.
Кроме самого способа подключения отличались и основные параметры проводимых электросетей. В разных частях света использовали разные напряжение и частоту, что делало невозможным подключение заграничных приборов даже после смены вилки.
Стандартизация помогла только частично
Уже в середине XX века стало понятно, что огромное разнообразие стандартов вредит глобализации и развитию электроники. После большого количества встреч, конференций и переговоров, удалось привести к общему виду основные параметры используемых электросетей.
Во всем мире было принято два основных стандарта: американский 100—127 вольт 60 герц и европейский 220—240 вольт 50 герц. Многие страны использовали строгие утвержденные стандарты, но некоторые государства придерживались норм лишь примерно и использовали собственные значения напряжения и частоты в электросетях.

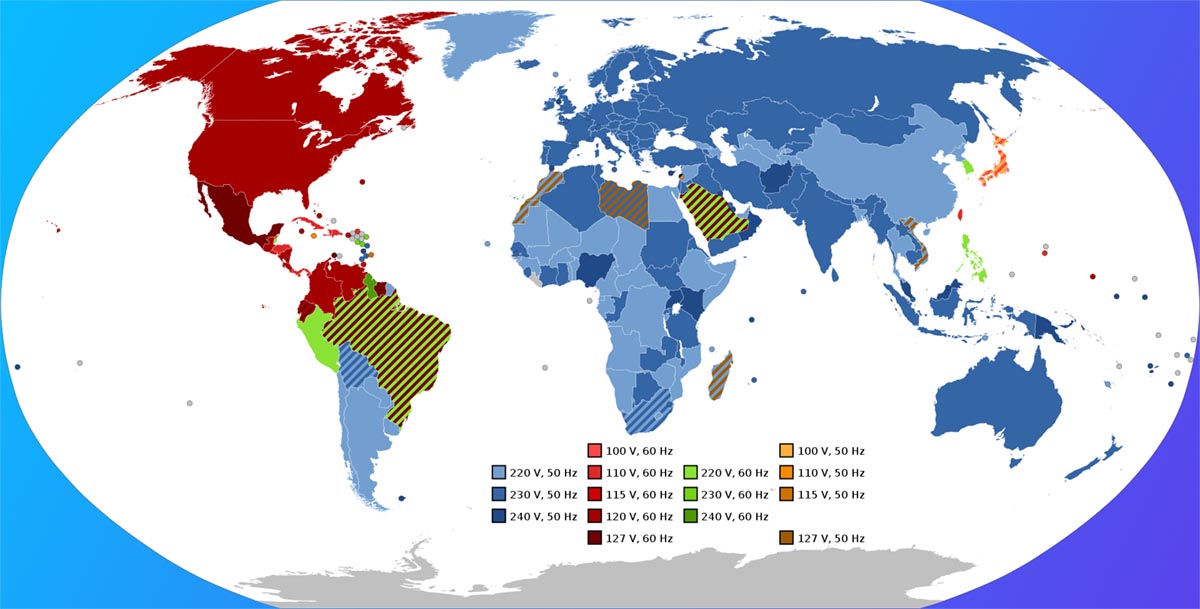

Принятые странами стандарты номинального напряжения и частоты тока в электросетях
Разные стандарты могут встречаться даже внутри одной страны. Так, например, в Японии напряжение в электросетях везде одинаковое – 110В, но частота, в зависимости от региона, составляет 50 или 60 Гц. А в Бразилии обратная ситуация: при частоте 60 Гц в разных частях страны встречаются сети на 127В или 220В.
Это связано и использованиям оборудования из разных стран при электрификации регионов. И если в данном направление все стало относительно понятно, то вот со способом подключения к сети все оказалось намного сложнее.
При переходе на стандарты 110/220 В многие согласились с решением использовать вилки типов A и B при американском и вилки типов C и M при европейском типе электросетей. Но сделали так далеко не во всех странах мира.
Разные типы вилок и их распространенность по странам
Многие уже наладили производство и распространили больше количество приборов с вилками собственного типа, что делало переход на новый стандарт долгим и затратным для населения. Так в мировой классификации появилось 12 основных типов розеток и вилок.
До этого разные производители техники применяли почти полсотни разновидностей подключения. На фоне такого разнообразия переход на 12 основных типов уже выглядел победой.
Можно условно разделить все типы на двух- и трехконтактные. Первые просто подводят фазный и нейтральный контакты, а второй дополняется контактом для заземления.

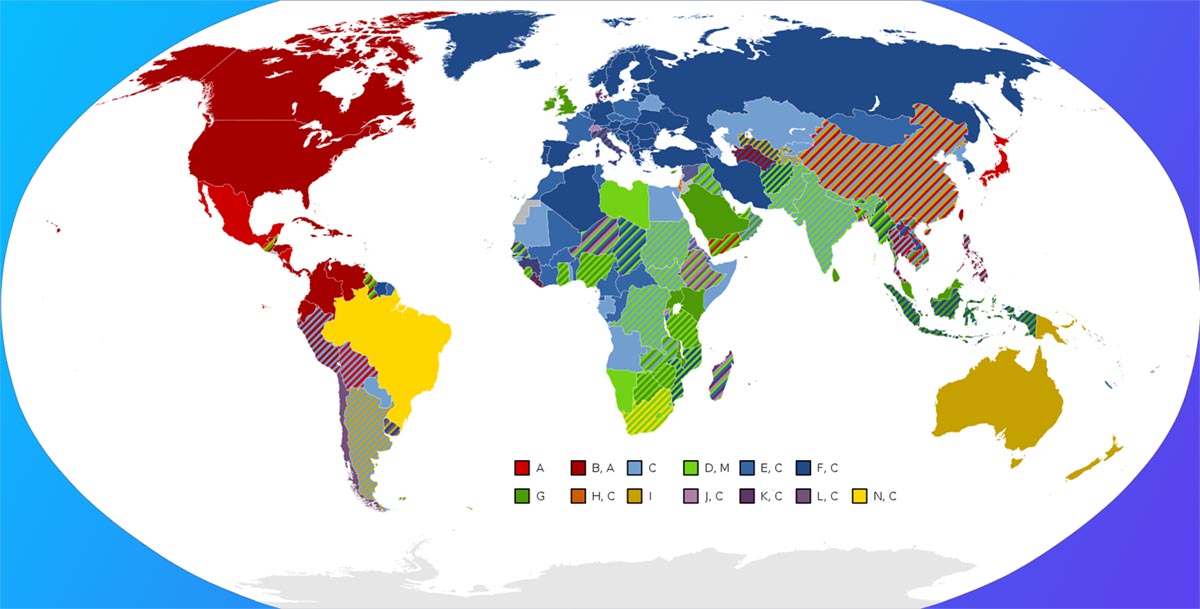

Распространенность разных типов вилок и розеток по странам
Кроме этого некоторые способы подключения являются поляризованными, подключить вилку в такую розетку можно только единственным правильным способом для соблюдения полярности.
Если вторую половину XX века трудности испытывали лишь производители электроники, то с началом нового столетия проблема коснулась и потребителей. Люди начали больше путешествовать и перевозить множество гаджетов с собой. Ранее путешественникам требовалась лишь возможность подключить свою бритву или фен, а сейчас в багаже найдется с десяток разных устройств, которые требуют подключения к заграничной розетке.
В современных условиях переход всех стран к общепринятому стандарту электросетей или к одинаковому типу розеток для подключения приборов кажется утопией. При этом минимум половине государств мира придется нести огромные траты на переоборудование и переоснащение.
Пока этого не случилось, придется различать несколько основных типов подключений.
Обзор цен
Купить штепсельную розетку можно в любом электротехническом магазине, цена будет зависеть от материала колодки, марки и количества гнезд для вилок. Перед покупкой обязательно проверяйте сертификат качества и соответствие заявленным производителем параметрам.
Рассмотрим прайс-лист на модель РА16-003/1 ПРИМА 1-местная.
Каждый человек знаком с таким электрическим устройством, как штепсельная розетка. Их существует множество разновидностей, выбор которых зависит от различных факторов. Это одно из самых распространенных в бытовых условиях устройств. Штепсельные розетки служат соединением между вилкой бытовых электрических приборов и питающей их сетью. Конфигурация оборудования зависит от его функций, а также страны, для которой устройство было изготовлено.
В процессе эксплуатации штепсельных розеток с заземляющим контактом к ним подключают определенное количество потребителей. Если старые экземпляры штепсельных розеток выдерживали нагрузку не более 10 А, то новые устройства рассчитаны преимущественно на суммарное количество напряжения 16 А.
Типы розеток
Электрическая розетка является одним из основных элементов как бытовых, так и промышленных установок. Выбор розетки в значительной степени определяет безопасность электрифицируемого объекта. Стандартные розетки состоят из двух основных частей – диэлектрического блока с группой контактов и внешней панели. Последние обычно изготавливаются из пластика.
Диэлектрическая часть может быть изготовлена из пластика или керамического материала. Недостатком пластика является то, что он плавится и даже может загореться при высоких температурах. Керамика не воспламеняется. Он полностью сохраняет свои свойства даже при сильном нагревании. Электрические розетки делятся на различные типы по другим критериям.
Огромное разнообразие доступных сегодня розеток объясняется многофункциональностью этих элементов электрической сети. Специфические условия их использования диктуют определенные требования не только к их внешнему виду, но и к функциональности. В данной статье максимально подробно описаны все существующие на сегодняшний день виды розеток, изучив функции которых, вы получите исчерпывающую информацию о различиях в конструкции и принципах работы устройств, предназначенных для подключения.

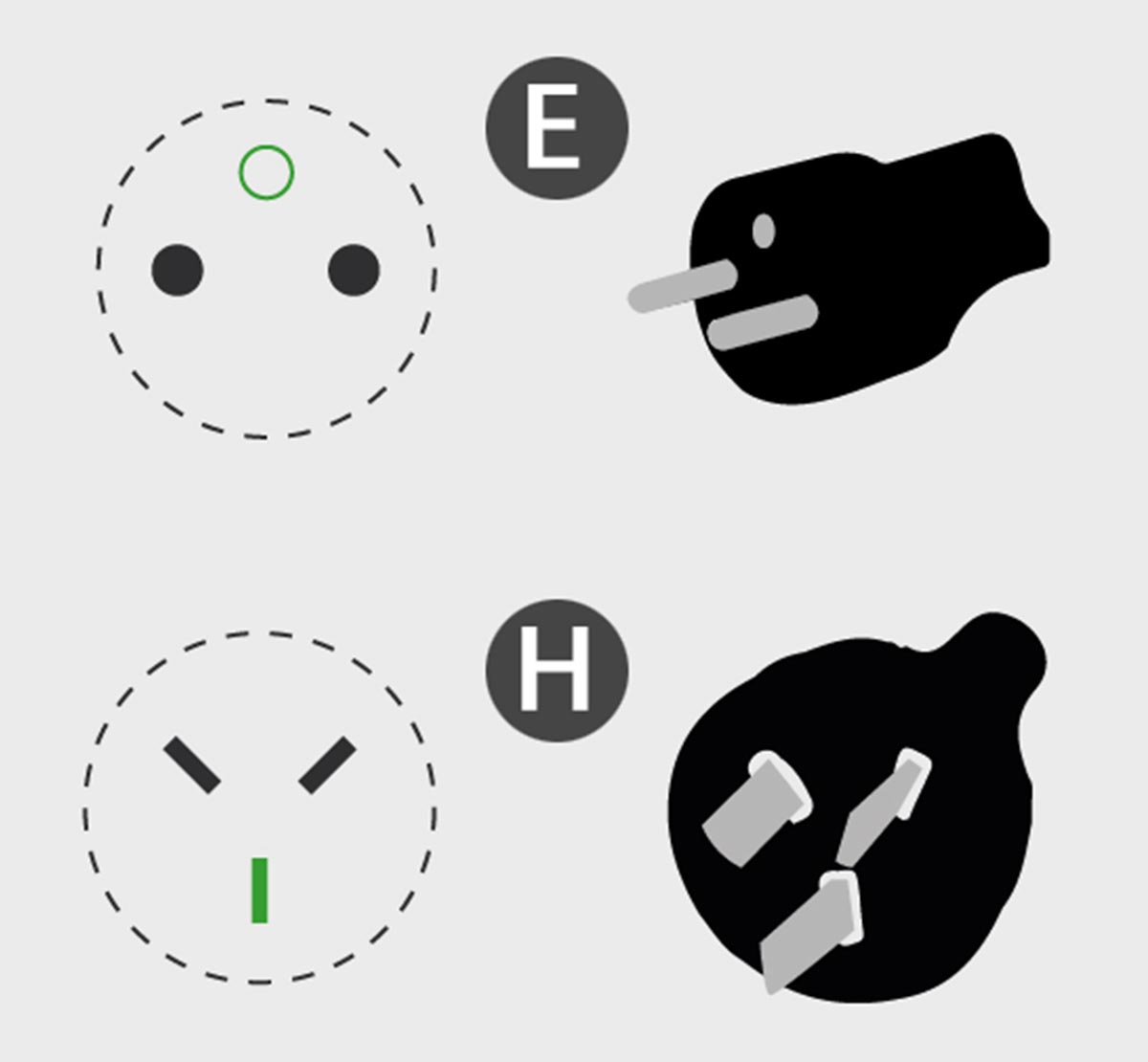

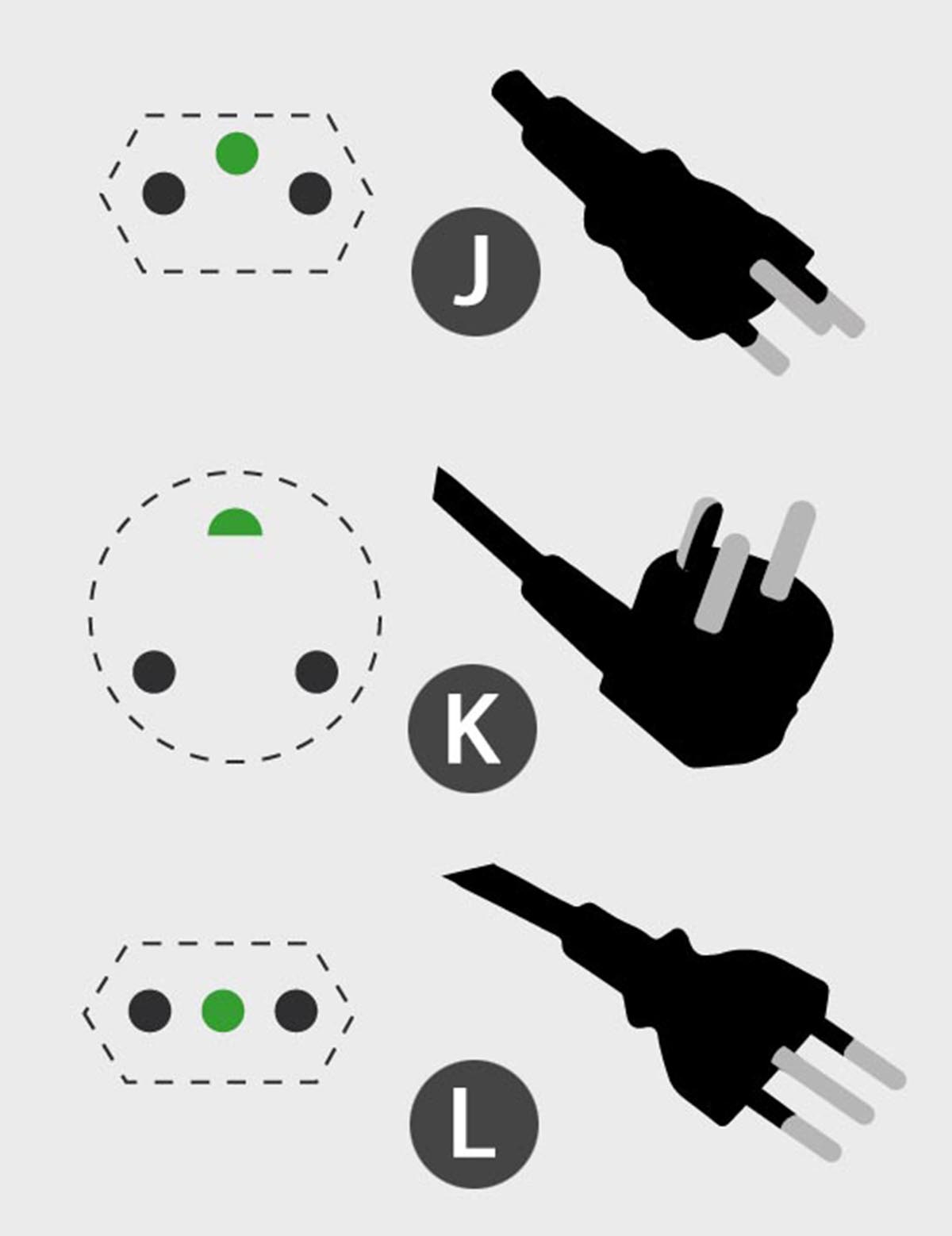

Локальные и малораспространенные типы E, H, J, K, L
Тип E изначально разрабатывался для Франции и применялся в её бывших колониях. От классической европейской вилки тип отличается более толстыми штырьками и наличием разъема под заземляющий штырь розетки.
Тип H уникальный стандарт подключения электроники для Израиля. Он не применялся в других странах и не может быть совместим с другими комбинированными типами вилок/розеток. Старый стандарт предусматривал три плоских контакта в форме буквы Y, а обновленный – три круглых штырька на равном удалении друг от друга.
Тип J стандарт для Швейцарии, который похож на европейский тип C. Он отличается смещенным третьим контактом заземления, а розетка более мелкой глубиной посадки вилки. Европейские вилки без проблем работают в сетях Швейцарии, но не наоборот.
Тип K стандарт вилок в Дании. Имеет некоторые распространение в других странах мира и похож на французский тип E, отличается от него расположением штыря заземления на вилке, а не в розетке. Розетки Дании без проблем принимают европейские вилки, но не наоборот.
Тип L уникальный стандарт подключения в Италии. Состоит из трех расположенных в ряд штырьков, которые могут быть большего диаметра и на большем удалении для нагрузки 16 А. Тип подключения был разработан в середине XX века для подключения осветительных приборов (они долгое время имели свой тариф оплаты).
Разделение тарифов в прошлом, но подобный тип подключения до сих пор встречается в этой европейской стране.
Вот такое обилие стандартов и типов подключения существует в мире электроники. За полвека человечеству так и не удалось достигнуть договоренностей или пойти на компромисс, чтобы сократить количество выпускаемых типов вилок и розеток.
В то же время некоторые страны и организации пытаются “воевать” с Apple и требовать от купертиновцев полный перехода на Type-C.
Хочешь ещё?
Ищешь ответ на вопрос?
iPhones.ru
По поводу Lightning и Type-C жаловаться точно не стоит.
Типы электрических розеток, рекомендуемые для использования в доме или квартире
Для бытового использования электрические розетки можно разделить на 2 типа – обычные и специальные. Обычные используются для всех приборов с небольшой мощностью. Обычные можно выбрать любой марки, производителя и сорта. Они работают в домашних условиях без больших нагрузок, резких перепадов температуры и влаги. Специальная техника включает розетки для электроплит, стиральных и посудомоечных машин.
Кроме того, необходимо выбрать “телефонную” и “компьютерную” розетки. Они выбираются в зависимости от категории кабеля (витая пара) и определяют скорость передачи данных.
Особое внимание следует уделить выбору мебели в ванной комнате. Они должны быть адаптированы к микроклимату помещения – быть водонепроницаемыми и устойчивыми к высоким температурам
Они должны иметь как минимум IP 44, чем выше, тем лучше.
Компании, чьи розетки подходят для домашнего использования, – ABB, Legrand и Schneider Electric. Они зарекомендовали себя как высококачественные и надежные, и вы можете выбрать одну из моделей, подходящую к декору вашего дома.
В России стандартное напряжение в сети составляет 220 В и 380 В. Бытовые розетки рассчитаны на 220 В, промышленные – на 380 В. В других частях света, например, в США и Японии, используется напряжение 100-127 В. Их электроустановки совершенно несовместимы с сетями большой мощности.
Штепсельная розетка утопленного закрытого типа
Штепсельная розетка утопленного типа монтируются при скрытой проводке в установочные коробки (подрозетники): колодка вместе с контактами погружается в стену, при этом защитный корпус почти не выступает из плоскости стен.
Двойная розетка утопленного типа используется для подключения сразу двух штепсельных вилок. Встроенный вариант двойной розетки пригоден для установки в один подрозетник, поскольку в основании имеет одну колодку стандартного размера. Если требуется подключение розетки закрытого типа с количеством гнезд больше двух, то устанавливают колодки для трех или четырех вилок (открытая проводка) или монтируют несколько одногнездовых розеток рядом и накладывают сверху рамку (скрытая проводка).
Типы электрических розеток
В зависимости от конкретных стандартов страны розетки различаются по количеству контактных элементов, а также по форме и размеру. Каждое устройство идентифицируется буквенным обозначением, утвержденным в конце прошлого века Министерством торговли США. Классификация, предложенная американцами, была одобрена другими странами и теперь действует во всем мире:
A – стандарт, который раньше был стандартом, используемым во всей Северной Америке. После США он используется в 38 странах. Этот тип состоит из двух незаземленных плоских контактов, расположенных параллельно. Элемент заземления отсутствует. Сегодня такие устройства все еще можно увидеть во многих старых зданиях, поскольку все они совместимы с современными типами вилок. Актуальным является японский стандарт, который предъявляет дополнительные требования к размерам корпусов изделий.
B – это улучшенная версия стандарта США, дополненная длинным круглым контактом в нижней части конструкции для обеспечения заземления. Помимо США, этот тип электрических розеток используется в Канаде и Мексике. Они также встречаются во многих странах Южной Америки, включая Колумбию, Эквадор и Венесуэлу.
C – является наиболее распространенным стандартом в Европе. Так называемая евророзетка, состоящая из двух круглых контактов, используется в странах СНГ, а также на Ближнем Востоке и в большинстве стран Африканского континента. В данной конструкции отсутствует заземление. В Российской Федерации размеры и требования безопасности для таких изделий указаны в ГОСТ 7396.
D – это устаревший стандарт, ранее использовавшийся британцами на территориях, входивших в состав Британской империи. Сегодня розетки с тремя круглыми контактами, расположенными на вершине треугольника, используются в основном в Индии, но их можно найти и в старых домах в других странах, где в свое время британцы приложили руку к прокладке линий электропередач.
E – современный французский стандарт, который отличается от типа С тем, что имеет заземляющий контакт в верхней части устройства. Подобные силовые элементы также используются в Бельгии и Польше. Когда-то они были выведены в бывшей Чехословакии.
F – Европейский стандарт в виде конструкции с двумя круглыми контактами, дополненными сверху и снизу клеммами заземления. Первоначально эти устройства появились в Германии и стали использоваться для переменного тока. Эти типы розеток и вилок также называются “Schuko”, что является аббревиатурой немецкого “Schutzkontakt”, что дословно переводится как “защитный контакт”. Продукция полностью совместима с российскими и советскими вилками.
G – Британский стандарт, предусматривающий наличие предохранителя внутри вилки. Устройство состоит из трех плоских контактов, двух снизу и одного сверху. Евровилки можно подключать с помощью специального адаптера, в который должен быть встроен предохранитель. Этот тип электросети поддерживается в Ирландии, а также на территории некоторых стран, которые когда-то были британскими колониями.
H – Израильский стандарт – три круглых контакта (до 1989 года использовались плоские контакты), образующие латинскую букву Y. Этот тип электрического соединения уникален, поскольку используется только в Израиле. Другие розетки и вилки абсолютно несовместимы с ним.
I – Стандарт, используемый в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий расположен вертикально внизу и является элементом заземления. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.
J – Швейцарский стандарт, который имеет некоторые сходства с типом С, но отличается тем, что заземляющий контакт отведен в сторону. При подключении евровилки переходники не нужны.
К – Датский стандарт, единственное отличие от французского типа – заземляющий контакт, который установлен непосредственно в вилке, а не в конструкции розетки.
L – Итальянский стандарт, предполагающий совместимость с евровилками типа C. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.
В некоторых случаях старые британские образцы, которые до сих пор используются в Южной Африке, могут быть обозначены буквой M.
Преимущества продукта:
Колодка розетки
Колодка розетки – основание розетки, то, на чем держатся контакты и защитный корпус. Она может быть сделана из карболита (в старых образцах) или керамики. Керамика – прекрасный диэлектрический материал, прочный и огнестойкий. Единственный его недостаток – хрупкость. Иногда колодки изготавливаются из специального пластика, как, например, в розетках Wessen.
Колодка розетки может использоваться как обычная силовая розетка открытой установки. Если розетка встраиваемая, на колодке есть крепления для ее установки в подрозетнике. Кроме того, колодка может служить заготовкой для самостоятельного изготовления удлинителей. В этом случае к ней крепится шнур необходимой длины (обычно ПВС), к концу которого монтируется штепсельная вилка. Помимо обычных бытовых удлинителей существуют переносные. Они применяют при различных строительных работах или вне дома, например .
