Изготовление дымохода
Соорудить трубу для буржуйки своими руками так же, как и изготовить саму печь, совсем не трудно. Дымоход для буржуйки — это один из основных ее элементов. Поскольку печь данного вида — переносная, то кирпичный дымоотвод не подойдет. Но в случае, если вы собираетесь сделать кирпичный экран для буржуйки своими руками, дымоотвод может быть тоже кирпичным. Но это из разряда исключений. В целом же используется, в основном, два варианта: металлическая или асбестоцементная труба.
В пользу выбора металлической трубы можно указать то, что это материал легкий и удобный в работе и эксплуатации. Из-за ограничений по температуре, асбестоцементная труба может быть установлена исключительно в верхней части дымохода, так как материал выдерживает температуру до 300 градусов по Цельсию. В верхней части трубы дым, как раз, остынет до необходимого уровня.
Когда дымоход для буржуйки изготавливается своими руками, необходимо учитывать тот факт, что его конструкция, во-первых, должна быть небольшого размера, и, во-вторых, должна быть разборной. В целом, дымоотвод должен быть выведен через крышу из помещения по самому короткому пути, и должен состоять из двух элементов, соединенных в межкровельном пространстве или на чердаке. Данное условие желательно выполнить, потому что металлические конструкции со временем прогорают и подлежат замене или ремонту; а это проще сделать с частью устройства, чем снимать целый дымоотвод.
Итак, для того, чтобы изготовить дымоход своими руками, потребуются:
- металлические трубы диаметром 16 см., которые будут основой дымохода;
- тройник такого же диаметра, на одном ответвлении снабженный заглушкой (может понадобиться для подключения трубы отвода);
- несколько колен для стыков: одно размером 10х12 см., другие — 16х120 см. (для простоты прокладки и разворачивания дымоотвода);
- так называемый «гриб» размером 20 см., используемый в качестве защитной крышки на конец дымоотводной трубы;
- герметик или асбестовый шнур для скрепления швов;
- материалы-теплоизоляторы;
- битумная смола.
В условиях отсутствия металлической трубы можно изготовить ее из металлического листа, согнув его и скрепив аппаратом для сварки. Для этого процесса понадобятся: болгарка, молоток, киянка, клещи и рулетка. Если лист очень тонкий, для разрезания можно воспользоваться специальными ножницами.
Замеряются расстояния фрагментов трубы (желательно заранее рассчитать размеры и диаметр или воспользоваться готовыми чертежами) и отрезаются необходимые части. При «сворачивании» листа металла необходимо учитывать диаметры различных элементов дымохода.
Материалы и конструктивные особенности
Для строительства дымохода предпочтительнее использовать металлические трубы

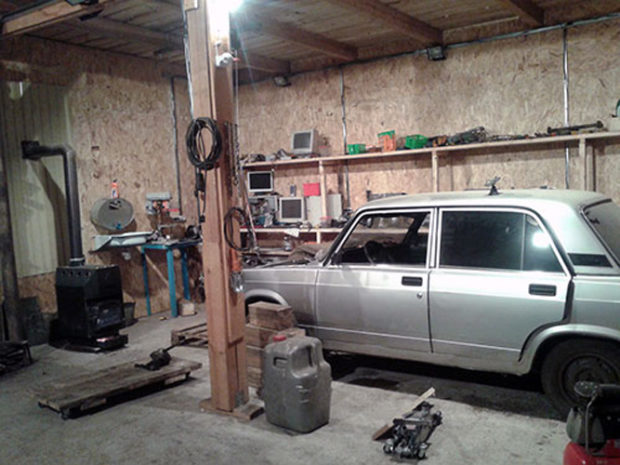

Для изготовления дымохода для буржуйки в гараже своими руками требуются такие материалы:
- трубы из металла с толстыми стенками (длина и диаметр изделия определяется на этапе проектирования);
- тройник, оснащенный заглушкой;
- колпак для закрытия дымохода от попадания мусора или осадков;
- переходники для соединения печки с выводящей трубой;
- жаропрочный герметик, материал для изоляции трубы снаружи, асбестовый шнур.
В гараже дополнительно оборудуется вентиляционная система. Чтобы дымоход был устойчив к воспламенению, соблюдаются такие конструктивные особенности:
- Дымоход из нержавейки собирается из составных частей. В таком случае его проще чистить и легче демонтировать при наличии поломки.
- Все стыки и швы тщательно герметизируются. Для этого применяется асбестовый шнур.
- Если печь будет эксплуатироваться часто и по несколько часов в день, лучше разделить конструкцию на 2 части: теплообменник и дымовыводящий канал.
Выбор схемы дымохода для гаража (+видео-сравнение)
Дымоход может проводиться по 2 схемам:
- Через крышу. Труба проходит от печки вверх, и выходит через крышу на улицу.

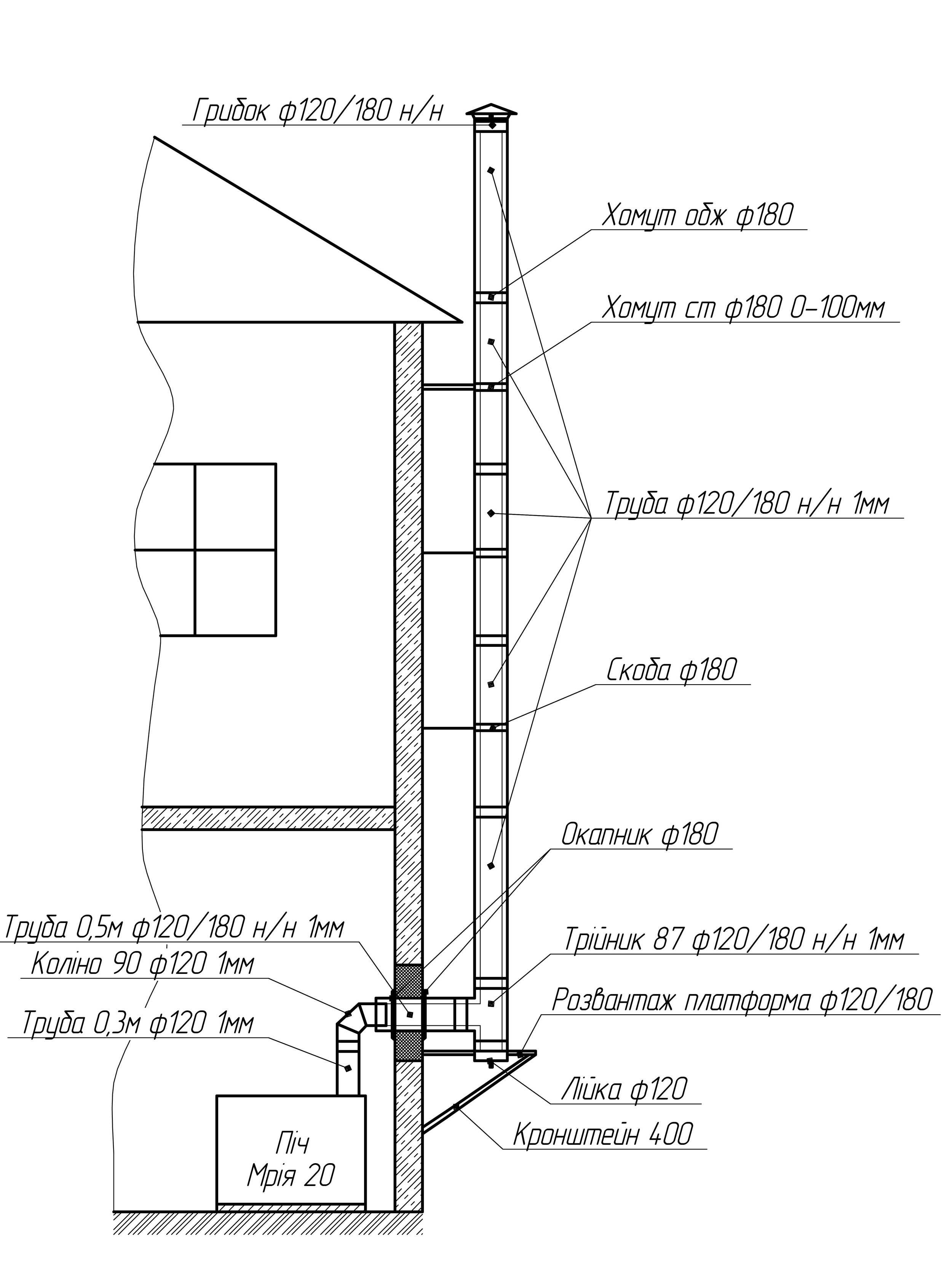

- Через стену сразу. Труба сразу выводится через стену и снаружи проходит наверх.
- Через стену под потолком. Труба проходит вдоль стены от печи вверх внутри помещения. Под потолком — поворачивает, проходит через стену, поворачивает еще раз снаружи, и проходит наверх.
Ниже рассмотрим каждый вариант подробнее.
Вывод через крышу
Монтаж через крышу — более сложный, потому что надо добиться герметичности при выводе трубы. Но если ряды гаражей стоят впритык друг к другу (а такое часто встречается в гаражных кооперативах) — то вывести дымоход можно только таким способом. Как вариант, его можно вывести через переднюю стену (в которой находятся ворота).
Из материалов понадобится:
- Дымовая труба. Материал выбирается исходя из бюджета (о нем подробнее расскажем ниже). Диаметр — выбирается под диаметр выхода печки. Про длину (высоту) — расскажем ниже.
- Потолочно-проходной узел. Крепится к отверстию перекрытия изнутри гаража. Стоимость ППУ из нержавейки с диаметром 110 мм — около 900-1000 рублей. Можно обойтись и без него, установив только мастер-флеш сверху.
- Мастер-флеш (кровельная проходка). Крепится к отверстию в перекрытии снаружи (с улицы). Стоит около 900-1300 рублей. Можно обойтись без нее.
- Дефлектор (чтобы прикрыть трубу сверху и улучшить тягу).
Лучше всего, если труба не будет иметь изгибов (а если они будут — то чтобы их было как можно меньше, и по возможности не под прямым углом). Так дым будет лучше отводиться из буржуйки при горении.
Но с другой стороны — в гаражах ставятся маленькие буржуйки, и печная труба все равно будет короткой. Поэтому если вам нужно лучше обогревать помещение, то дымоход можно загнуть, и провести небольшой участок внутри гаража. Чтобы дым, проходя по нему, нагревал помещение.

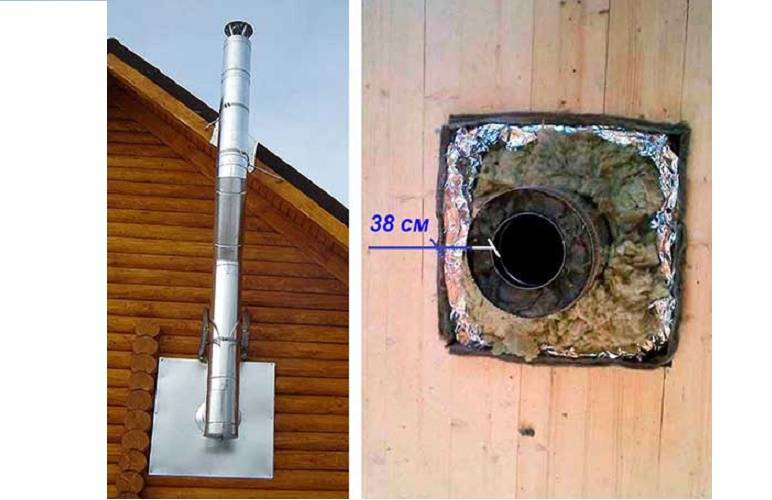

Вывод через стену
Для вывода дымохода через стену не нужен мастер-флеш и ППУ — понадобится только труба, отводы (для изгиба) и дефлектор.

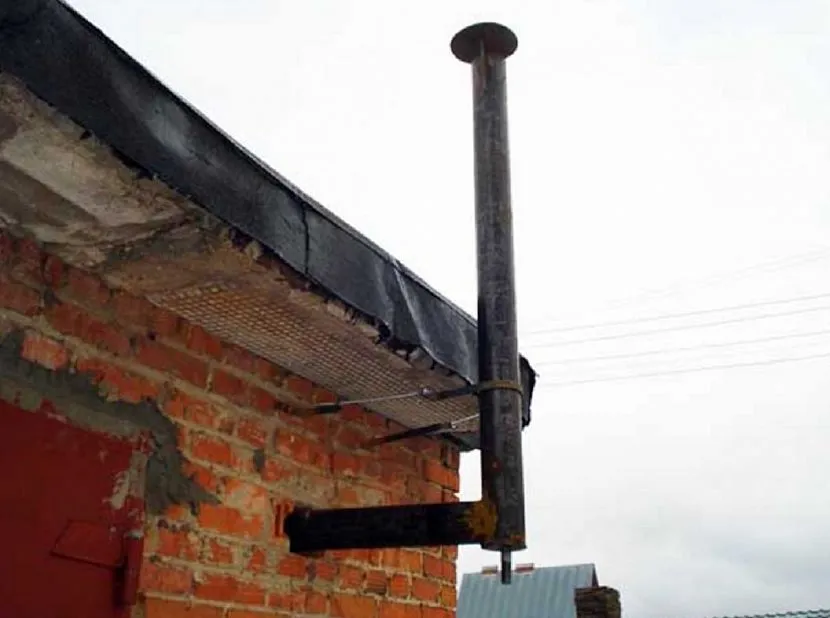

Вывести дымовую трубу через стену — проще, чем через крышу (потому что проще заделать щели в вертикальной стене, чем в кровле, на которую будет попадать больше осадков).
Однако вывод через стену можно обустроить не всегда. Часто гаражи строятся целым рядом, или стоят вплотную друг к другу, или между ними есть очень маленькое расстояние, куда не сможет протиснуться человек. С задней стены — тоже может стоять другой гараж (то есть ваш гараж будет окружен соседними с 3 сторон). В такой ситуации — остается только вывод через крышу.
Щели в стене (между трубой и стеной) с обеих сторон (с улицы и из помещения) обязательно надо обработать жаропрочным герметиком.
Монтаж дымохода своими руками
Мало кто согласится нанимать рабочих, чтобы установить трубу для буржуйки. В этом деле все специалисты, но редко кто задумывается, что конструкция должна быть герметичной, пожаробезопасной и главное, с хорошей тягой, чтобы не задыхаться от угарных газов. Мало кому известно как сделать правильный дымоход для буржуйки. В связи с этим при изготовлении и монтаже дымохода для буржуйки своими руками следует придерживаться 5 основных правил:
- соблюдение противопожарной безопасности. Все места примыкания или соприкасания дымохода с другими поверхностями, обработать огнеупорными смесями и установить противопожарную изоляцию;
- собрать трубу из 2-х или 3-х частей, а не цельнометаллическую. Это делается на случай прогорания или демонтажа для облегчения замены устаревших элементов;
- при выводе через стену произвести точные замеры и заказать угловые элементы в профессиональном сервисе. Такие элемента самостоятельно изготовить невозможно. Поэтому лучше не рисковать;
- выводить прямую трубу через потолок. Такая конструкция наиболее применима к гаражу или мастерской, где практически отсутствует чердачное помещение;
- дымоход крепить только при помощи хомутов, никаких сварных соединений, так как в дымоходе постоянно меняется температура и происходит расширение и сужение металла, от чего сварное соединение может лопнуть, особенно в сильные холода.
Подготовив чертеж с учетом расчета дымохода для буржуйки, заготавливаем комплектующие. Здесь понадобится:
- трубы металлические, желательно толстостенные, необходимой длины, диаметром согласно печному отверстию или расчетам;
- тройник с заглушкой, которая ставится на свободное ответвление и выполняет функцию ревизии;
- колпак, устанавливаемый на конце дымохода;
- герметик жаропрочный, асбестовый шнур и лист для теплоизоляции;
- битум и песочница.
Для самостоятельного монтажа выбирается самый простой выход дымохода, без колен и изгибов прямой выход через крышу.
Сборку конструкции ведут с двух сторон, главное не промахнуться в отверстиях, поэтому начинают именно с них. Соединение частей трубы должно находиться в 30 см от места прохождения через перекрытия, лучше это сделать на чердаке, чтобы в случае плохого примыкания дым не попал в помещение.
Снизу начинаем с печи. Первый участок около полу метра лучше всего сделать из чугунного отрезка или толстостенной трубы, так как это самое высокотемпературное место подверженное быстрому прогоранию. Далее устанавливаем отрезок, выходящий наружу, предварительно вырезав отверстие в перекрытии.
Обустраивая проходы в потолке, стене и крыше, необходимо не забывать, что труба практически по всей длине нагревается. Поэтому в деревянных перегородках устанавливаются песочницы, выполненные под заказ по диаметру дымохода и заполняемые огнеупорным материалом. Подобный элемент можно сделать самостоятельно. В перекрытии вырезается отверстие на 15-20 см больше диаметра трубы. К внутренней стороне крепится лист асбеста, поверх него лист нержавеющей стали с готовым проходным стаканом под дымоход. После установки трубы в перекрытии, участок находящийся вокруг нее полностью засыпается огнеупорным материалом.
Далее опускаем дымоход через кровлю. Для этого берем кусок жести с проделанным в нем отверстием на 3-4 см большего диаметра, обустраиваем на поверхности кровли и через него опускаем трубу до места соединения. Места сопряжения кровельного покрытия и жести обильно промазываем битумом, а возле трубы проходим жаростойким герметиком. Эти меры необходимы для предохранения от попадания атмосферных осадков внутрь помещения.
На наружный конец дымохода надевается колпак, предохраняющий от попадания осадков и выполняющий роль дефлектора и искрогасителя. Высота трубы должна быть выше уровня конька на 10 и более сантиметров. Во всех местах прохождения через препятствия дымоход должен иметь теплоизоляционную прослойку.
Дымоход готов, но прежде чем его окончательно закрепить, необходимо затопить буржуйку и проверить герметичность и тягу. В случае отсутствия одного из них, необходимо устранять причину, а уж потом фиксировать трубу. Если наружная часть дымохода получилась очень высокой, необходимо установить проволочные растяжки, надежно закрепив, чтобы при сильном ветре или сходе снега с крыши труба не сломалась. Вопрос, как сделать дымоход для буржуйки закрыт.
Регулярный уход за дымоходом
Дымоход нуждается в регулярном уходе, эксплуатировать его надо бережно. Тогда он прослужит долго, будет работать без сбоев. В особом внимании нуждается наружная дымоходная труба
Ее обязательно регулярно проверяют: важно выяснить, не появились ли дефекты, например, трещины, коррозия, прогоревшие участки. Такой технический осмотр желательно проводить не реже одного раза на протяжении года, а лучше чаще
Специалисты отмечают, что трубу также необходимо хотя бы один раз в год тщательно прочищать. Оптимальный вариант – сжечь для этого в топке специальные средства. Они в процессе сжигания эффективно устраняют все продукты сгорания. Есть и проверенный традиционный метод: в печке сжигают несколько поленьев из осины. Они создают более высокую температуру горения, благодаря чему сажа устраняется из трубы.
Запомните важный совет! Дымоход не является цельной, капитальной конструкцией. В связи с этим не стоит применять для его чистки механические инструменты, например, металлические ерши или гири. Нужны более бережные методы.
Простая печка с дымоходной трубой – отличный вариант для создания эффективной тепловой системы в гараже. Главное, построить правильно дымоход, а затем не забывать его проверять и обслуживать.
Выбор материалов для дымохода
- Температурные условия: В зависимости от используемой системы отопления и температуры выхлопных газов необходимо выбрать материал, способный выдерживать высокую температуру без деформаций или повреждений. Наиболее распространенными материалами для дымоходов являются нержавеющая сталь, керамика и кислотостойкая сталь.
- Диаметр и длина: Для правильного функционирования дымохода необходимо правильно подобрать его диаметр и обеспечить достаточную длину. Диаметр выбирается с учетом мощности отопительного оборудования, а длина – с учетом высоты кровли и желаемого расстояния от дымохода до окружающих объектов.
- Устойчивость к коррозии: Дымоход находится под воздействием агрессивных факторов, таких как загрязнения в выхлопных газах и влага. Поэтому необходимо выбрать материалы, обладающие высокой устойчивостью к коррозии, чтобы предотвратить их порчу и обеспечить долговечность системы.
- Соответствие нормам и стандартам: Дымоходная система должна соответствовать действующим нормам и стандартам, установленным органами государственного надзора и контроля. При выборе материалов необходимо учитывать требования к газонепроницаемости, теплоизоляции и прочности системы.
Правильно подобранные материалы обеспечат надежную и безопасную эксплуатацию дымохода, предотвратят утечку газов и минимизируют риск пожара или отравления угарным газом. Поэтому при выборе материалов для дымохода рекомендуется обратиться к специалистам или консультантам, которые помогут определить оптимальный вариант с учетом особенностей вашего отопительного оборудования и условий эксплуатации.
Способы и правила расчета
Правила расчета имеют свои допуски, их надо знать, перед тем как рассчитать диаметр трубы. Имеется несколько методов расчета, они зависят от того кем и для каких условий будут они будут выполниться:
- Высокоточные, применяются при производстве котлов и выполняются конструкторскими отделами заводов-изготовителейоборудования.
- Ориентировочные расчеты, выполняемые не специалистами на основании графиков, диаграмм и таблиц.
- Автоматические, получаемые на базе онлайн-расчета.
Под точными вычислениями понимаются такие, в которых учтено множество факторов: температура уходящих газов на выходе из котла и из трубы, скорости перемещения газов в топке и на участках системы дымоотведения, потере давления газов по движению в газовоздушном тракте. Большинство таких данных параметров получены экспериментальным путем производителями котельного оборудования и зависят марки котла, поэтому данный вид расчета, практически, не доступен для пользователей.
В отношении ориентировочного метода, перед тем как рассчитать диаметр дымохода, во внимание берутся характеристики объема топочной камеры. Для определения геометрических параметров труб, существуют различные таблицы и графики. Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм
Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм
Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм.
Третий метод базируется на использовании специальных онлайн-калькуляторов. Они учитывают практически все важные параметры, поэтому выдают очень точные результаты. Для того чтобы ими воспользоваться оператору потребуется знать много отправных данных.
Точный метод
Точные расчеты основываются на достаточно трудоемкой математической базе. Для этого потребуется знать основополагающие геометрические характеристики трубы, теплогенератора и используемого топлива. Для такого расчета можно использовать следующий метод определения диаметра трубы круглого сечения для дровяной печи.
Входные параметры расчета:
- Показания Т газов на выходе из котла t – 151 С.
- Усредненная скорость движения уходящих газов – 2.0 м/с.
- Расчетная длина трубы, какая стандартно применяется для печек – 5 м.
- Масса сжигаемых дров B= 10.0 кг/час.
На базе этих данных вначале вычисляют объем уходящих газов:
V=[B*V*(1+t/272)]/3600 м3/сек
Где V – объем воздушных масс, который необходимы для полноты сжигания топлива – 10 м3/кг.
V=10*10*1.55/3600=0,043 м3/сек
d=√4*V/3,14*2=0,166 мм
Шведский метод
Расчет дымовой трубы часто выполняют по этому методу, хотя он более точен при расчете дымоотводящих систем каминов с открытыми топками.
По данному способу для расчета применяется размер топочной камеры и его газовый объем. Например, для камина с порталом в высоту 8 кладок в высоту и 3 кладки в ширину, что соответствует размеру F= 75.0 х 58.0 см = 4350 см2. Вычисляют отношение F/f = 7.6% и определяют по графику, что прямоугольный дымоход с таким размером работать не сможет, возможно, применение конструкции круглого сечения, однако длина ее должна быть не менее 17 метров, что не реально высоко. В этом случае выбор лучше производить от обратного, по минимально необходимому сечению диаметра. Его просто найти по высоте здания, например, для 2-х этажного дома, высота от камина до колпака дымохода – 11 м.
Соотношение F/f= 8.4%. f = Fх 0.085 = 370.0 см2
D= √4 х 370 / 3,14 = 21.7 см.
Схема, технология строительства дымохода в гараже
Буржуйка станет лучшим вариантом для отопления гаражного помещения. Конструктивно дымоходы отличаются, но в подавляющем большинстве случаев в них можно выделить два базовых элемента: часть для вывода из помещения дыма и теплообменный сегмент. Если сделать своими руками тепловую часть, эффективность печки резко увеличится.
Также буржуйки принято делить на горизонтальные и вертикальные. Дымоход для буржуйки в гараже будет иметь отличия в зависимости от положения печки.
В вертикальной буржуйке дымоход сделать немного сложнее. Понадобится делать изогнутые каналы, чтобы хорошо выводить дым со всеми продуктами горения на улицу.
В горизонтальных печах делают специальные дымовые камеры. Когда дым попадает в такую камеру, его скорость сразу замедляется. Тепловая энергия при этом идет в помещение, максимально сохраняясь. КПД работы печки растет.
Расчёт основных параметров дымохода
До выполнения работ по изготовлению дымохода важно точно определить диаметр выходной трубы для печи-буржуйки. От правильности выполнения расчётов зависит коэффициент полезного действия отопительного устройства, а также расход топлива. Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм
Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции
Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм. Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции.
Если дымоход печи-буржуйки предназначен не только для отвода продуктов горения, но и для повышения температуры в помещении, при выполнении расчётов целесообразно предусмотреть установку нескольких колен. Каждый участок должен располагаться под наклоном и иметь длину не более одного метра.
Если дымоход выводится через крышу, важно предусмотреть возвышение верхней части дымовой магистрали над её уровнем крыши на 0,5–1 м
Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже
Выполняя расчёт конфигурации дымохода, учтите, что расстояние от печи до первого поворота трубы должно превышать 1 метр. Это позволит дыму беспрепятственно покидать топку, а не скапливаться внутри помещения.
Соблюдение расстояния не менее 1 м от буржуйки до изгиба трубы обеспечит нормальный отвод дыма
По результатам выполненных расчётов легко составить схему подключения или эскиз с указанием размеров труб.
Составленная схема поможет рассчитать потребность в материалах и самостоятельно собрать дымоход
Особенности конструкции и принцип работы

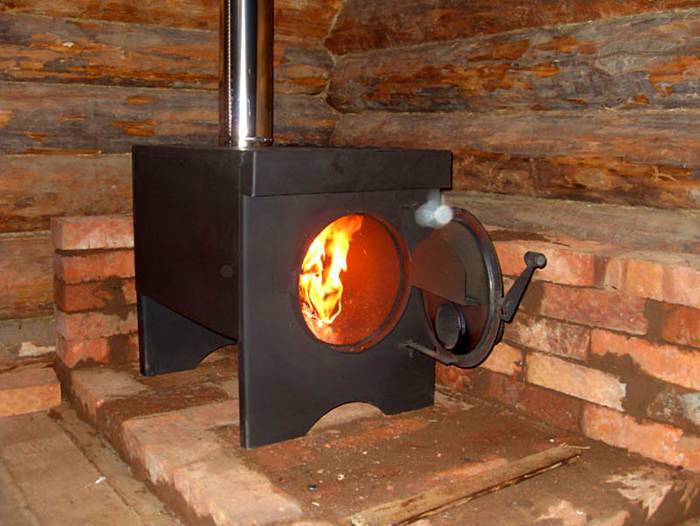

Классическая буржуйка для дачи представляет собой металлический цилиндр или прямоугольную коробку на ножках. Она состоит из основных узлов:
- топка;
- колосниковая решетка;
- зольник;
- труба дымохода.
Устройство топки и зольника
Самой нижней частью является зольник, а над ним расположена колосниковая решетка, которая служит основой для закладки топлива. При сгорании дров образуется зола, которая просыпается через отверстия в нижний ящик. Конструкция зольника делается выдвижной, чтобы можно было извлекать отходы горения.
Зольник и топка имеют дверцы, которые предотвращают задымление помещения. Для регулировки интенсивности прохождения воздуха в дверцах делаются воздухозаборные отверстия. Они оборудуются задвижками, с помощью которых происходит регулирование воздушного потока.
Структура дымохода
Он представляет собой две составные части:
- теплообменную;
- выводящую.
Теплообменный участок располагается внутри корпуса. Его форма зависит от вида печи. Труба может быть изготовлена в виде коленного дымохода или «мешка».
В теплообменный дымоход вставляется выводящая труба. Она может присоединяться к уже существующему каналу дымохода либо выводится за пределы помещения. В начале трубы устанавливается заслонка, которую необходимо закрывать после окончания процесса горения.
Как сделать дымоход в гараже через стену
Необходимо предусмотреть способы противопожарной защиты печи и дымохода
Сложность сооружения дымохода через стенку зависит от особенностей строительного материала, из которого изготовлен гараж, размещения буржуйки. К работе нужно подготовиться. Следует сделать замеры диаметра и общей длины. Первый параметр должен быть больше объема камеры сгорания минимум в 2 раза. В противном случае тяга будет недостаточная.
Нужно определить количество деталей для соединения. Чтобы конденсат не ухудшал вывод дыма, предусматривается способ его удаления. С этой целью устанавливается тройник. Труба дымохода должна подниматься над шифером и коньком крыши на 1,5 м.
Отверстие для проходного стакана подготавливается заранее. Тут нужно обеспечить пожарную безопасность контактирующих с трубой строительных материалов. Для этого применяются жаропрочные материалы.
Сборка дымохода
Для обустройства вытяжки все детали нужно выложить в заданной последовательности. Это поможет сложить конструкцию правильно. Если для работы используется лист нержавеющей стали, требуется ножницы, трубогиб, молоток.
Монтаж всех составляющих
Соединение частей металлических труб лучше производить с помощью сварки
Стенку за дымоходом нужно облицевать жаропрочным материалом. Если труба будет выводиться через деревянную стену, она ставится в жаростойкий короб, который заполняется стекловатой или керамзитом мелкой фракции.
Проходной узел фиксируется не только с внешней, но и с внутренней стороны. Далее патрубок буржуйки соединяется с нижней частью дымоходной трубы. Для этого применяется термостойкий уплотнитель и специальный хомут. Так как выходное отверстие находится в стене, следующий элемент, который устанавливается, – колено, имеющее нужный угол.
После того как патрубок выведен на улицу, на него надевается элемент, задающий дымоходу вертикальное положение. Внешняя часть утепляется, на саму трубу надевается защитный гриб. В местах сгиба устанавливаются дверцы для ревизии и чистки конструкции.
Требования к гаражным дымоходам
Особые требования к выполнению монтажных работ и эксплуатации дымоходов в гаражных помещениях связаны с необходимостью обеспечения пожарной безопасности.
Рядом с печкой не должны располагаться легковоспламеняющиеся жидкости
Осуществляя подключение и испытание дымохода гаражной буржуйки, обратите внимание на следующие моменты:
- Эффективное функционирование естественной вентиляции или наличие в гаражном помещении системы принудительной подачи воздуха. Это необходимо для бесперебойного сжигания топлива в буржуйке, для горения которого воздух должен поступать в топку через приоткрытое поддувало.
- Отсутствие рядом с дымоходом и корпусом отопительного устройства предметов, склонных воспламенению. Следует исключить возможность возгорания в результате повышения температуры при испытаниях и дальнейшей эксплуатации печи.
- Расположение мест хранения легковоспламеняющихся жидкостей, топлива и масел. Они должны находиться на достаточном расстоянии от печки-буржуйки.
Соблюдение этих несложных рекомендаций позволит избежать пожароопасных ситуаций, обеспечить личную безопасность и, находясь в гараже, получить удовольствие от работы в тёплом помещении.
Существует ли универсальный дымоотвод
Как рассчитать дымоход для камина и других отопительных систем? Возможно ли установить такой канал, который бы соответствовал любому виду топлива, если его материал всегда подбирается именно в соответствии с видом определенного топлива? В данный момент такого универсального механизма не изобрели. Есть некоторые системы, довольно неплохо работающие с некоторыми видами топлива. Однако до качества им далеко.
Внутреннее сечение
Расчет сечения дымохода является обязательным требованием к качеству выводящей системы.
Цилиндрическая форма. Нагревание газовой отопительной системы происходит неравномерно, из-за этого движение дыма по трубе осуществляется по спирали. Поэтому оптимальной формой трубы будет цилиндрическая. Именно она обеспечит идеальную тягу.
Если вы сконструируете дымоотвод квадратной формы, завихрения не смогут образоваться из-за отсутствия тяги, и дым будет собираться в углах. А от скорости вытяжного усилия зависит качество вытяжной системы и ваше здоровье.
Также цилиндрическая форма дымоотводного канала подойдет котлам нового поколения (стоп-страт).
Смотрим видео, расчет квадратного дымоотвода:
Принцип работы таких обогревательных приборов создан с учетом скоростного прогрева отопительной системы.
Принципы устройства дымохода
Если буржуйка установлена вне помещения, то единственной заботой при монтаже дымохода будет поиск трубы нужного диаметра, которую просто вставляют в приспособленное отверстие. Здесь труба потребуется только для того, чтобы дым из устройства выводился выше уровня человеческого роста и не мешал.
Если же буржуйка устанавливается не на открытом воздухе, то с дымоходом придется повозиться, однако при использовании металлических труб конструкция получается не слишком сложной, поэтому справиться с задачей установки дымохода на буржуйку сможет и неспециалист.
Вертикальное устройство дымохода такой дополнительной камеры не предусматривает, поэтому замедление потока отходящих газов происходит за счет «коленного» исполнения дымоходов с изогнутыми каналами.
Здесь, кстати, есть выбор – приобретать ли для монтажа уже готовые трубы, колена и тройники или делать их самому из листового металла. Решение можно принять любое, но возиться с листами в основном имеет смысл лишь тем, кто обустраивает нестандартную печь.
Чтобы сэкономить, вместо нержавеющей стали иногда используют обычную «оцинковку» со стенкой не менее 0,6 мм толщиной.
Но в целом такой вариант не приветствуется – помимо специальных инструментов для этой работы потребуются серьёзные навыки жестянщика. Иначе добиться герметичности стыков будет очень трудно, ведь дым неизбежно будет просачиваться.
Кстати, профессиональные жестянщики изготавливают и сэндвич-конструкции. В них трубы меньшего диаметра оборачиваются минеральной ватой, а затем сверху надевается другая труба большего диаметра.
Способы прокладки дымоходных труб
Существует 2 классических варианта установки дымоходов, используемых для буржуек:
- Вывод горизонтального участка от печки на улицу и подключение к вертикальному каналу, прикрепленному к стене здания.
- Вертикальный газоход поднимается прямо от печи, пересекая чердачное перекрытие и кровлю.
Как видно на схемах, второй вариант заведомо сложнее по исполнению. В обоих случаях труба пересекает строительную конструкцию – наружную стену либо перекрытие, оснащается тройником и сборником конденсата. Но второй способ предполагает пересечение и герметизацию кровельного покрытия. Пристенный дымоход крышу не затрагивает.
Предпочтение отдается более простому и дешевому варианту в зависимости от типа обогреваемого здания:
- в обжитом частном доме пробивать отверстие на чердак нецелесообразно и дорого – лучше вывести газоход сразу на улицу;
- в двухэтажном доме дымовая труба печи неизбежно пройдет сквозь верхние комнаты, поэтому предпочтительнее способ №1;
- дымоход для буржуйки в гараже с плоской кровлей прокладывается любым способом – сквозь крышу или стену;
- вариант №2 удобно монтировать во всех типах зданий на этапе строительства.
При выборе подходящего варианта учитывайте необходимость очистки дымоотвода от сажи и слива конденсата. Например, стена здания расположена вплотную к соседнему участку – тогда для обслуживания дымового канала останется слишком мало места.
Особенности обслуживания и уход
Гаражный дымоход нужно чистить чаще — 1 раз в полгода
Ежегодно конструкция проверяется на предмет механических повреждений. Каждые полгода требуется чистка гаражного дымохода. С этой целью применяются ершики или химические вещества, растворяющие сажу. Механический вариант эффективнее, но для нержавейки неприемлем. В этом случае разрешается использовать крюк.
Перед началом отопительного сезона проверяется герметичность всех соединений дымохода. Для профилактики появления сажи на внутренних стенках трубы можно использовать осиновые дрова. Специальные химические вещества, которыми обрабатываются поленья, способны растворять сажу. Для металлической трубы этот способ безопасный.
Если на изделии присутствуют сквозные повреждения, его нужно заменить. Они приведут к уменьшению тяги и попаданию дыма в помещение.
Если правильно соорудить и эксплуатировать дымоходы из профильной трубы для буржуек, отопительная конструкция будет в полной мере выполнять свои функции. Нужно соблюдать правила эксплуатации конструкции.
Правила пожарной безопасности
Многие игнорируют правила безопасного монтажа, чем подвергают опасности окружающих людей и имущества. Чтобы обеспечить безопасность, во время эксплуатации печки, следует неукоснительно придерживаться правил противопожарной защиты, и соблюдать правильность установки печи в гараже.
Чтобы избежать возможного пожара, следует придерживаться правил, данных ниже:
- Пол и находящиеся рядом стены, должны быть выполнены из негорючего материала: бетона, кирпича, металла или керамики. Также используются специальные термостойкие плиты из огнеупорного материала.
- Сама печка должна быть изготовлена из надежных и проверенных материалов.
- Рядом с печью ни в коем случае не должно быть веществ и материалов, которые легко воспламеняются или могут взорваться.
- В гараже должна присутствовать нормальная вентиляция, для обеспечения отводов продуктов сгорания в случае задымления.
- Не стоит устанавливать печь близко к автомобилю, расстояние должно составлять не меньше чем 1,5 метра.
На самом деле вентиляция для гаража должна стоять на первом месте. Из-за недостаточного количества кислорода огонь может гореть слабо, и послужить причиной серьёзного отравления угарным газом или привести к другим тяжелым и печальным последствиям.
Вытяжная вентиляция обязательно должна быть и находиться в исправном состоянии. Это позволит обезопасить гараж от возгорания, и не даст пострадать присутствующим людям.
Труба от печи в гараже: лучшие способы вывода через стену
Установка печи в гараже может быть неотъемлемой частью комфортной работы или отдыха. Однако, чтобы обеспечить безопасное и эффективное функционирование печи, необходимо правильно вывести трубу через стену.
Существует несколько лучших способов вывода трубы от печи через стену в гараже:
1. Использование специального отвода. Этот способ предполагает установку отвода на печь, который позволяет направить трубу под углом через стену. Такой способ вывода требует точного выравнивания отвода и герметичного соединения с трубой. Отводы бывают разных типов, в том числе 45-градусные и 90-градусные.
2. Использование стенного короба. Этот способ предполагает установку специального короба в стене гаража, через который будет проложена труба. Короб может быть изготовлен из металла или кирпичей и должен иметь достаточное теплоизоляционное покрытие. При использовании стенного короба необходимо учесть противопожарные требования и соблюдать правила электробезопасности.
3. Использование термоизоляционной трубы. Данная опция подразумевает установку специальной трубы с теплоизоляционным покрытием, которая выводится через стену гаража. Термоизоляционная труба позволяет предотвратить теплопотери и повысить эффективность работы печи.
При выборе способа вывода трубы от печи через стену в гараже следует учитывать такие факторы, как материал стен, их толщина, расстояние от печи до стены и требования противопожарной безопасности.
Не забывайте, что для безопасности установки и эксплуатации печи необходимо обратиться к профессионалам, которые смогут правильно подобрать и установить способ вывода трубы в вашем гараже.
Выбор наилучшего места для вывода трубы
Первоначально, необходимо определить наиболее удобную и эффективную локацию для печи и трубы
Принимая во внимание расположение гаража и пространство, выберите такое место, чтобы труба не создавала помехи в повседневной деятельности. Учтите доступ к трубе для обслуживания и ремонта
Теперь нужно решить, через какую стену вывести трубу. Наилучшее место для вывода трубы — стенка противоположная входной двери гаража. Это позволит избежать вывода трубы через крышу гаража и учинить значительно проще монтажная работы. Установка трубы через боковую стену гаража также предоставляет необходимую вентиляцию.
Помимо этого, следует учитывать безопасность и правила противопожарной защиты. Устанавливайте трубу на безопасном расстоянии от горючих материалов и обеспечьте ее надежное крепление, чтобы избежать возможности обрушения трубы.
При выборе места для вывода трубы от печи через стену в гараже, также стоит проконсультироваться с опытным специалистом и следовать местным строительным нормам и правилам.
