Особенности установки и выбора дымоходов в камин

Материалы для возведения устройства

При строительстве камина для отвода дыма можно использовать керамические или стальные сэндвич-трубы. Керамические трубы отличаются компактными размерами и могут устанавливаться не только внутри конструкции, но и снаружи. Средний срок эксплуатации около 30 лет, но при надлежащем уходе его можно продлить на 15 лет.

При установке керамических труб не требуется заливка фундамента. Легкая конструкция устанавливается на монолитное основание бетонной трубы. Под использование твердотопливного сырья для обогрева помещения следует приобрести модель со слоем термоизоляции. Такая продукция способна выдерживать температурные показатели до 400 градусов.

Стальные сэндвич-трубы выполняются в виде двух стальных цилиндров. В процессе монтажа они вставляются друг в друга. Между ними находится термоизоляционная прослойка. Срок эксплуатации у них несколько меньше — около 20 лет. Комплектующие части выбирают с учетом диаметра вводного патрубка после расчета требуемой высоты дымохода для устройства нормальной тяги.

При устройстве дымохода своими руками стоит заранее ознакомиться со всеми параметрами строительства. Выбор материалов зависит от уровня дохода клиента, состояния здания и личных предпочтений. Чтобы избежать отравления угарным газом или пожара следует доверять работу профессионалам. В этом случае можно получить не только качественную конструкцию, но и гарантийное и сервисное обслуживание.

Какой вид дымохода лучше выбрать для камина?

Перед тем, как выбрать конструкцию дымохода, необходимо:

• оценить состояние здания – давно построенное или в процессе строительства и на каком этапе (фундамент, уровень первого этажа или мансарды, отделочные работы);
• модель и материал камина, назначение (служащий основным или вспомогательным источником тепла; соединенный с системой водяного отопления или отапливающий помещение посредством лучевой энергии, кирпичный или готовый стальной камин);
• вид топлива – уголь или дрова и брикеты;
• имеется ли возможность устройства трубы своими руками;
• вашими финансовыми возможностями и наличием материалов.

Если здание строится и камин будет кирпичный, трубу также можно выполнить из кирпича. Если дом построен, то игра не строит свеч – лучше выбрать более легкие виды труб из готовых элементов.

Как правильно расположить дымовой канал

О расположении дымового канала желательно позаботиться еще на стадии проектирования или строительства дома. Это позволит свести к минимуму затраты времени и материалов на сооружение шахты для дымохода, его герметизацию и облицовку.

Если устройство камина планируется уже в процессе эксплуатации здания, необходимо обратиться к инженеру, чтобы тот разработал схему расположения камина и дымохода с учетом особенностей планировки дома.

Если дымоход будет расположен внутри здания, желательно устанавливать его в теплом помещении. При установке возле холодной несущей стены или снаружи дома его необходимо утеплить.

Дымосборник камина должен быть строго вертикальным, т.е. находиться на одной оси с топкой. Ось дымохода также должна совпадать с осью дымосборника. Чтобы убедиться в корректной установке конструкции, необходимо воспользоваться отвесом или уровнем.

Безопасность

Бум в частном строительстве таит в себе опасность «замедленного действия» для многих владельцев домов с каминными конструкциями. Угроза исходит от дымохода, ведь часто за эту работу берутся не совсем компетентные строители, в итоге — неверный монтаж, использование некачественных материалов, несоблюдение требований правил пожарной безопасности, халатность при обслуживании и эксплуатации.

Дымоходу не уделяют должного внимания, поэтому и происходят печальные случаи – пожары и отравления угарным газом. Нужно всегда помнить, что безопасность важнее всего на всех этапах строительства, монтажа, эксплуатации дымохода и его обслуживания.

Дымоход из металла с теплоизоляцией «сэндвич»

Изучая трубы для дымоходов, следует обратить внимание на такой вариант, как «сэндвич» трубы

• Благодаря теплоизоляции – конденсат в них практически не образуется.
• В такой трубе сажа медленнее откладывается, а материал её дольше сохраняется.
• Она намного превышает срок службы, чем кирпичная конструкция.

Неважно, из какого материала построена труба, из кирпича или металла, керамики или бетона — главное для этой конструкции обеспечение хорошей вентиляции для топки очага. Готовый дымоход считается удачно выполненным, если при горении дров отсутствует запах дыма в помещении. Пламя должно равномерно охватывать поленья и иметь соломенно-желтый цвет

Пламя должно равномерно охватывать поленья и иметь соломенно-желтый цвет

Готовый дымоход считается удачно выполненным, если при горении дров отсутствует запах дыма в помещении. Пламя должно равномерно охватывать поленья и иметь соломенно-желтый цвет.

Удачи!

Не ставьте на выходе дымохода дефлекторы и зонды

Правило четвертое. Не ставьте на выходе дымохода дефлекторы и зонды. Это ухудшает работу камина. Если помимо дымохода в трубе (оголовке) находятся еще и вентиляционные каналы, то можно накрыть эту трубу общим зонтом. Но тогда дымоход камина должен проходить зонд насквозь.

Если этого не сделать, то при недостаточном притоке воздуха, дым, выходящий под общий зонт, будет обратной тягой засасываться в помещение через вентиляционные каналы, которые выходят под этот же зонт, и запах от топки камина будет распространяться по помещениям дома. Дефлекторы предназначены для усиления тяги. Усиливают они тягу, если есть ветер. А значит, когда нет ветра, дефлектор является препятствием.

Неправильная форма каминной трубы

Неправильно определенное сечение

• Для готового камина требуется лишь просмотреть прилагающуюся к изделию инструкцию. Обычно подобные очаги имеют традиционный выход круглого профиля, диаметром которого варьирует от ста пятидесяти до двухсот шестидесяти миллиметров.
• Параметры каминного дымохода приблизительно можно обусловить, исходя из величин топки. Округляя, скажем, что сечение трубы круглого профиля должно примерно достигать десяти процентов площади зеркала очага, то есть ширина портала, умноженная на его высоту. Таким же образом производят расчет квадратного и круглого дымохода. Кроме основных формул можно использовать и графики.

Как улучшить тягу, не переделывая дымоход

улучшения тягитри варианта

• Повышение высоту дымоходной трубы камина над крышей дома, что приведет к положительному результату на высоте трубы не менее полутора метров от конка кровли.
• Установка специального дымоходного флюгера на оголовок трубы. В спокойную погоду это приспособление никак не влияет на работу прибора, зато при сильном ветре защищает от задувания, точнее исключает образование обратной тяги.

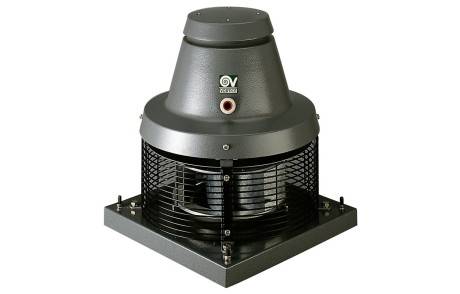

• Применение электрического дымососа. Более дорогостоящий вариант, но однозначно результативный.

Цены

Часто цены на дымоходы разных типов сравнивают ошибочно, сопоставляя стоимость за модульный элемент, другими словами – за 1 м дымохода.

Правильно сравнивать цену всей конструкции дымохода для камина, начиная с фундамента и до оголовка, поскольку многие конструкции не являются самонесущими, поэтому нуждаются в дополнительных устройствах для крепления, наличии смежного канала вентиляции, нескольких противопожарных разделок и элемента прохода через кровлю, а также имеется в виду последующая декоративная облицовка.

И потом, чем сложнее конструкция, тем дороже стоит ее монтаж. При сравнении конструкции различных дымоходов фактор цена-качество не выглядит идеальным, а по соотношению цена-надежность-долговечность явно выигрывает керамический дымоход.

Проблемы

Для безграмотных строителей «проблемными местами» дымохода являются следующие элементы каминной конструкции:

• проход через кровлю ( наличие протечек в местах соединения с крышей, незнание правил пожарной безопасности);
• оголовок дымоходной трубы (высота, его расположение относительно конька крыши, теплоизоляция и герметичность канала, дымники, устройства усиления тяги);
• горизонтальные участки канала и его изгибы (скопления сажи и ослабление тяги);
• проходы через перекрытия и стену (нет герметичности, не соблюдены требования пожарной безопасности);
• точки соединения комбинированных дымоходов (неправильно соединен металлический дымоход с кирпичным);
• участки близкого расположения возгораемых строений к дымоходу;
• степень герметичности канала (плотность швов кладки кирпичных дымоходов, качество стыковки модульных составляющих дымохода, участки примыкания кирпича к дверцам и задвижкам металлическим).

Материал для изготовления дымохода

1. Менее затратный и наиболее распространенный материал для кладки дымохода – кирпич. По мнению специалистов, этот вариант не очень эффективный и требует большого труда. При укладке дымохода необходимо устанавливать специальный стальной вкладыш, который нужен для оптимизации вывода дыма.

Кирпичная кладка используется не только для вывода продуктов горения камина, но и в жилых домах, и прочих постройках. Какой дымоход лучше для бани — спросите вы? В принципе, особой разницы между конструкциями нет, если не учитывать, что в бане много влаги. (См. также: Как чистить дымоход от сажи)

2. Дымоход из стали. В состав конструкции дымоотвода из стали входят трубы, утеплитель и наружный контур. Для изготовления труб используется нержавеющая или оцинкованная сталь. Конструкция стального дымохода легко устанавливается и имеет маленький вес.

Труба из оцинкованной стали имеет более низкую стоимость, но она менее надежна предыдущей модели. Соответственно, лучшие дымоходы из нержавеющей стали.

3. Керамическая конструкция дымохода. Для установки керамического дымохода требуется определенная подготовка специалистов и, очень важна, аккуратность. Керамика позволяет обеспечить прекрасную теплоизоляцию. Срок службы материала приблизительно составляет 30 лет. Керамическая конструкция состоит из внутреннего керамического вкладыша, снаружи располагаются облегченные блоки из бетона и, обязательна, теплоизоляционная прокладка, которую необходимо укладывать между слоями.

(См. также: Как эффективно использовать печи-камины для дачи)

Стеклянная конструкция считается самой дорогой, его весьма сложно устанавливать. Требуется определенный опыт работы монтажа, но стекло прекрасно вписывается в интерьер дома и смотрится весьма эффектно и неотразимо. Стекло очень устойчиво к образованию коррозийного налета, нагреву от образующихся продуктов горения и любому воздействию влаги. Несомненно, эти преимущества конструкции выводят ее на высокий уровень использования.

Дымоходы из нержавеющей стали

Нержавеющая сталь — это один из самых популярных материалов для изготовления дымоходов. Ее основные преимущества — стойкость к коррозии и высокая термостойкость.

Дымоходы из нержавеющей стали можно использовать как в качестве наружных элементов, так и внутри помещений. Они удачно сочетаются с разными видами интерьера и могут иметь различные оттенки, например, серебристый или черный.

При выборе дымохода из нержавеющей стали необходимо учитывать такие факторы, как температура газов, тип и мощность камина, а также длина и диаметр дымохода. Обычно на упаковке указывается максимальная температура, которую может выдержать дымоход.

Важно также правильно установить дымоход, чтобы избежать возможных проблем в будущем. Для этого следует обратиться к специалистам, которые помогут выбрать необходимые компоненты, правильно установить и протестировать дымоход перед применением

Изготовление своими руками

Как правильно сделать дымоход для камина?

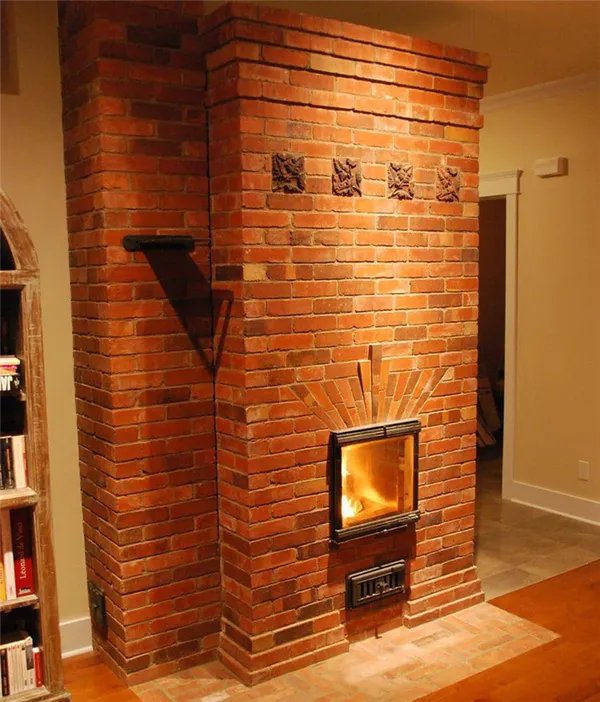

Наиболее популярными в нашей стране являются дымоходы для камина из кирпича, которые достаточно легко выполняются самостоятельно.

Эта недорогая и очень надежная конструкция может быть выполнена в несущем или отдельном виде, и условно подразделяется на следующие составные элементы:

• фундаментное основание – обязательный отсек дымоходного кирпичного канала;
• квадратный или прямоугольный канал дымохода;
• оголовок или «шапка» дымового отвода.

Также устанавливается надсадная труба и «шейка», являющаяся частью дымоотвода в верхней части крыши.

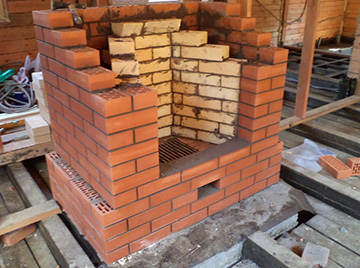

Технология самостоятельной кладки кирпичного дымового отвода включает в себя обязательные подготовительные работы и обустройство фундаментного основания высотой четверть метра и шириной на 20см больше самого канала.

Затем выполняется кладка канала дымового отвода из огнеупорного или полнотелого красного кирпича с применением цементного раствора. Ширина швов не должна превышать полтора сантиметра, что позволит получить максимально крепкую и долговечную конструкцию.

Разделка и «выдра» формируются с применением металлических прутов. В процессе кладки нужно оставлять отверстия для выполнения систематической чистки дымоходов печей и каминов от сажи.

При необходимости отдельно стоящая конструкция крепится анкерами металлическими.

Участки соединение дымоотвода с потолочными или кровельными перекрытиями обустраиваются негорючей теплоизоляцией.

При обустройстве кирпичного дымового отвода своими руками нужно помнить, что конструкция обязательно должна на полметра возвышаться над кровельным коньком.

Кроме всего прочего, верхняя часть канала утепляется и обкладывается облицовочным кирпичом, что позволит получить не только долговечную и надежную, но также эстетически привлекательную систему дымохода.

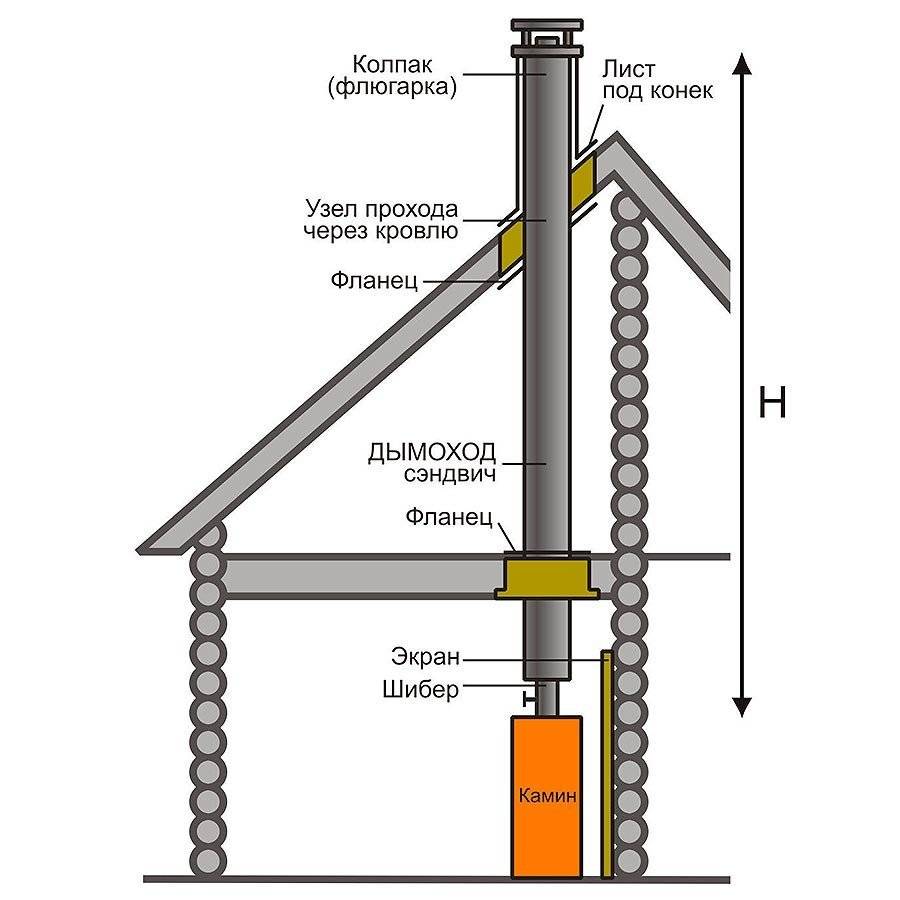

Схема дымохода камина

В зависимости от способа установки и местоположения, различают следующие типы схем каминов:

• Встроенные. Представляют собой вертикальные дымоотводные каналы. Их прокладывают в капитальной стене еще во время возведения дома. Являются наиболее экономным вариантом.
• Подвесные. Их можно обустроить уже в готовом здании. В основном используются для островных каминов. Элемент крепится к несущим конструкциям крыши и перекрытиям потолка с помощью вантовых растяжек и кронштейнов. Для создания эффекта «парящего» дымохода необходимо, чтобы плита перекрытия над камином смогла выдержать вес конструкции. Поэтому зачастую предпочтение отдается металлическим моделям, так как они имеют значительно меньшую массу в сравнении с другими типами подобных дымоходов.
• Дымоходы с опорой на камин. Являются гибридным решением, так как имеют сходство как с подвесными, так и встраиваемыми конструкциями. Такие дымоходы значительно утяжеляют сам камин, а поэтому под ним необходима укладка самостоятельного фундамента.

В зависимости от используемых материалов дымоходы могут быть:

1. Кирпичные. Для подобных конструкций используется обожженный полнотелый глиняный кирпич. Для создания дымохода необходимы также песок, глина, цемент и вода. Такие конструкции наиболее подходят для каминов, которые работают на твердом топливе. Кирпичная кладка показала свою эффективность при высоких температурах дыма. В этом случае исключается конденсация водяных паров. Стоит сказать, что для кирпичных дымоходов очень опасно сжигание не просушенной древесины. Дело в том, что во время горения таких дров образовывается конденсат, который смешиваясь с сажей превращается в липкую массу, способную оседать на стенках дымохода и приводящую к его разрушению. Кладка дымохода обязательно должна быть цельной. Не рекомендуется выкладывать дымоход частями между перекрытиями. Для того, чтобы защитить дымоход от конденсата, в него вставляют металлический вкладыш, выполненный из кислотоустойчивой стали.
2. Стальные. Дымоходы делают из жароустойчивой нержавеющей стали. Такие трубы гораздо легче кирпичных, за счет этого они не нуждаются в фундаменте. Благодаря этому, дымоходы подобной конструкции гораздо проще установить. Данный тип дымоотводов отличается долговечностью и устойчивостью к коррозии. А ввиду того, что трубы имеют сечение круглой формы, достигается оптимальный результат по вытяжке продуктов горения. К тому же стенки стальных дымоход меньше подвержены отложениям сажи, а поэтому чистка каминов дымоходов будет проводиться реже, хотя всё же чистку дымохода от сажи стоит выполнять регулярно. Радует и то, что можно делать чистку дымохода своими руками. Еще одним преимуществом данного материала является возможность установки дымохода в уже возведенный дом. Но наряду с достоинствами, стальные дымоходы имеют и слабые стороны — высокую стоимость и малую самонесущую способность. Стальные дымоходы могут собираться по двум типам технологии: – сэндвич труба для дымохода; – горячие трубы.

   Сэндвич дымоходы — это конструкция, которая состоит из круглой трубы со специальным огнестойким слоем изоляции внутри. Внутренний изолятор принимает на себя основной удар действия высоких температур и агрессивных веществ. Такой дымоходне подвержен возгоранию и отличается низкой теплопроводностью (подробнее: “Дымоход сэндвич своими руками”). Горячие дымоходы представляют собой трубы без слоя теплоизоляции. Они подходят для прокладки дымоотвода в уже существующей шахте. Гибкие трубы позволяют организовать отвод продуктов горения от топки без использования поворотных конструкций и промежуточных соединений (подробнее: “Гибкий дымоход – характеристика”). Герметичность и надежность стыков обеспечивается благодаря использованию специальных мастик.

3. Керамические. Шамотные керамические трубы для дымоходов появились на отечественном рынке относительно недавно. Они имеют все достоинства стальных труб, к тому же отличаются высокой надежностью и долговечностью. Труба состоит из внутренней керамической трубы, слоя изоляции и стального кожуха или легкого пенобетона в качестве внешнего слоя. Стоимость таких дымоходов немного выше, чем конструкции из других материалов. Но благодаря достаточно продолжительному сроку эксплуатации, затраченные средства полностью окупаются.
4. Стеклянные. Этот материал является немного экзотическим. Но тем не менее он обеспечивает низкую тепловую инертность и длительный срок эксплуатации. Кроме того такие дымоходы не восприимчивы к влаге и коррозии. К недостаткам стеклянных дымоходов относится высокая стоимость и сложность монтажа.

Преимущества и недостатки сэндвич-дымоходов

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

• многозадачность – использовать такие трубы можно в постройках из любых материалов;
• занимают минимум пространства;
• удобство транспортирования;
• сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
• лаконичный и приятный внешний вид;
• противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
• имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
• благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
• сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

• цена на сэндвич трубу довольно существенна;
• оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Как выполняется устройство дымохода для камина

Сборка и монтаж дымовой трубы производится в каждом случае индивидуально. Нюансы возведения дымохода будут различными для всех материалов:

Кирпичные дымоотводящие конструкции должны располагаться на фундаменте, важно соблюдение правильной схемы расположения рядов кирпичной кладки. Имеет значение состав раствора

Для таких сооружений нужна швабровка, оголовок, иногда – дымник.
Керамические дымоходы также требуют наличия фундамента. Правильный монтаж возможен только тогда, когда все модульные элементы закреплены максимально надежно. Для дымовых труб из керамики необходим фасонный элемент – ревизия с тройником.
Нержавеющие сендвич-дымоходы монтируются с использованием кронштейнов. Чтобы обеспечить уклон канала по вертикали, применяются отводы. При организации проходов через кровлю или перекрытия также нужны оголовок и дымник.

Между любой каминной трубой и сгораемыми конструкциями должна находиться невозгораемая разделка, заполненная базальтовой ватой. Расстояние между поверхностью дымового канала и перекрытиями составляет не менее 13 см для конструкций типа «труба в трубе» и не менее 25 см для одинарных рукавов. Кирпичные дымоходы вместо невозгораемой разделки могут иметь утолщение до 38 см (примерно полтора кирпича).

Сборка дымоходного канала должна производиться в соответствии с принятыми правилами и стандартами

Соблюдение допустимых отклонений по вертикали – также важный вопрос. Лучшую тягу способна обеспечить вертикальная труба, а ухудшают тягу большое количество наклонных или горизонтальных участков. Если дымоход не получается сделать прямым, то смещение по вертикали делается при помощи наклонных частей. Подключение камина к дымоходу предполагает наличие горизонтального участка, но его длина строго ограничивается 1 метром. Сумма всех участков со смещением с вертикальной оси по всей длине не должна быть большей, чем 2 м.

Дымоходы для печей

СНиП Отопление, вентиляция и кондиционирование — основополагающие правила и инструкции для проектирования системы печного отопления. Он рассказывает обо всех требованиях и к печи, и к дымоходу. Так, одну печь следует предусматривать для отопления не более трех помещений, расположенных на одном этаже. В двухэтажных зданиях допускаются двухъярусные печи с обособленными топливниками и дымоходами для каждого этажа. Использование деревянных балок в перекрытии между верхним и нижним ярусами печи недопустимо. Кроме того, нельзя:

• устраивать искусственную вытяжную вентиляцию, не компенсированную соответствующей приточной;
• отводить дым в вентиляционные каналы, устанавливая вентиляционные решетки на дымовых каналах.

Печи, как правило, следует размешать у внутренних стен и перегородок из негорючих материалов. Дымовые каналы можно размешать в наружных стенах из негорючих материалов, при необходимости утепленных с наружной стороны во избежание конденсации влаги из отводимых газов. При отсутствии стен, в которых могут быть размещены дымовые каналы, для отвода дыма следует использовать насадные или коренные дымовые трубы. Для каждой печи, как правило, предусматривают отдельную дымовую трубу или отдельный канал. Можно присоединять к одной трубе две печи, расположенные на одном этаже. Соединяя две трубы, надо предусматривать рассечки толщиной 0,12 м и высотой не менее 1 м от низа соединения труб. А также последовательную установку для плотных задвижек, а на каналах печен, работающих на угле или торфе, — одной задвижки С отверстием диаметром 15 мм.

Дымовые трубы нужно проектировать вертикально без уступов.

А в основании труб из глиняного кирпича со стенками толщиной не менее 120 мм или из жаростойкого бетона толщиной не менее 60 мм — предусмотреть карманы глубиной 250 мм с отверстиями для очистки, заделываемые кирпичом на ребро с помощью глиняного раствора и снабженные дверками.

Допустимы отклонения труб от вертикали на 30°, с откосом не более 1 м.

Наклонные участки должны быть гладкими, с постоянным сечением и площадью не менее площади сечения вертикальных участков.

Дымовые трубы на зданиях с кровлями из горючих материалов надо снабдить искроуловителями из металлической сетки с отверстиями размером не более 5×5 мм. Конструкции из горючих или трудно-горючих материалов, примыкающие к печам, дымовым трубам и вентиляционным каналам, расположенным рядом с дымовыми трубами, надо защитить от возгорания разделками из негорючих материалов, а зазоры между перекрытиями, стенами, перегородками и разделками заполнить негорючими материалами. Расстояние между верхом перекрытия печи и защищенным горючим потолком зависит от характера горения и составляет 250—700 мм. При незащищенном потолке — 350 и 1000 мм. Для металлической печи с изолированным перекрытием — 800 мм. с неизолированным — 1200 мм. Расстояние от кирпичных или бетонных дымоходов до горючих и трудно-горючих деталей кровли должно быть не менее 130 мм, от керамических труб без изоляции — 250 мм. а при теплоизоляции негорючими или трудно-горючими материалами с сопротивлением теплопередаче 0,3 м2оС/Вт—130 мм.

Обследование и чистка дымохода

Согласно правилам эксплуатации дымоходов для каминов, их необходимо периодически обследовать и производить технический осмотр. Выполняется данная работа специалистами с целью проверки работоспособности системы дымоотведения. Чистка каминов дымоходов предполагает удаление загрязнений из каналов. Для обеспечения пожаробезопасности проверяется герметичность конструкции, накопление в ней сажи, уровень разрушения труб (прочитайте: «Как прочистить дымоход – средства и проверенные способы, профилактика»). При проведении техосмотра дымохода выполняется проверка наличия тяги, скоплений сажи, герметичность каналов, состояние оголовка

Особое внимание, которого требуют каналы дымоотведения каминов, связано с тем, что они считаются пожароопасными источниками. По этой причине к ним предъявляются повышенные требования. Проведение регулярной чистки дымохода, устранение загрязнений в вентиляционных каналах и образовавшихся в них завалов помогает предотвращать возникновение неприятных последствий, поддерживать домашний камин в надлежащем состоянии и значительно продлить срок его эксплуатации

Проведение регулярной чистки дымохода, устранение загрязнений в вентиляционных каналах и образовавшихся в них завалов помогает предотвращать возникновение неприятных последствий, поддерживать домашний камин в надлежащем состоянии и значительно продлить срок его эксплуатации.

Как выбрать

Однозначно ответить на вопрос, какой выбрать дымоход, сложно. Здесь существует главное правило: выбор дымохода ни в коем случае не должен основываться на его стоимости. В данном случае это не главное. Отталкиваться нужно от следующих вещей:

• от выбранного типа отопления;
• от типа агрегата, который вы выбрали;
• от того, как будет происходить монтаж дымохода. Если вы пригласите для этого специалиста – это одно дело, а если рассчитываете на собственные силы – совсем другое, тут работа должна оказаться вам по плечу;
• многое будет зависеть и от интенсивности, с которой будет эксплуатироваться ваша отопительная система.

Всё рассчитайте и дайте правильную оценку своим знаниям и опыту в устройстве дымохода, а затем уже делайте свой выбор.

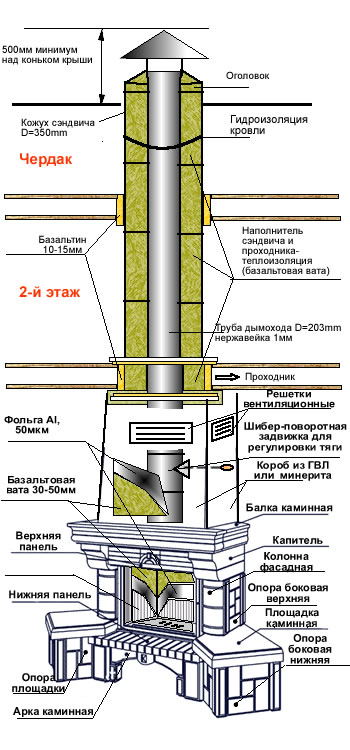

Схема дымохода камина

Конструкция каминного дымохода может быть выполнена не только из разных материалов, но и в соответствии с различными схемами. Кроме кирпичной кладки, огнеупорной керамики и нержавеющего металла, рынок строительных материалов готов предложить даже стеклянные дымоходные модели, которые устойчивы к влаге, не подвержены коррозийным изменениям и обладают низкими показателями инертности теплового типа.

Основным недостатком можно считать слишком высокую стоимость, поэтому многие владельцы каминов предпочитают прибегать к применению наиболее бюджетных и доступных конструкций дымохода.

Схема дымохода для камина

Оптимальным вариантом является обустройство камина на этапе возведения домовладения, поэтому схема должна разрабатываться одновременно с проектированием жилого здания. В схеме должны быть предусмотрены негорючие или огнеупорные материалы в зоне проведения дымоходной трубы. Кроме всего прочего, дымоотводная каминная конструкция обязательно обустраивается рядом с внутренней стеной.

В разрабатываемой схеме, диаметр трубы дымоотвода обязательно должен полностью соответствовать сечению дымоходного патрубка, что предотвратит попадание токсичных продуктов горения внутрь помещения.

Изготовление и установка дымохода своими руками

Из каких материалов лучше сделать

Самые простые в монтаже – стальные конструкции. Однослойные стальные изделия требуют утепления и изготовления комплектующих – в общем, работа для патологических трудоголиков, и здесь мы не будем рассматривать их монтаж.

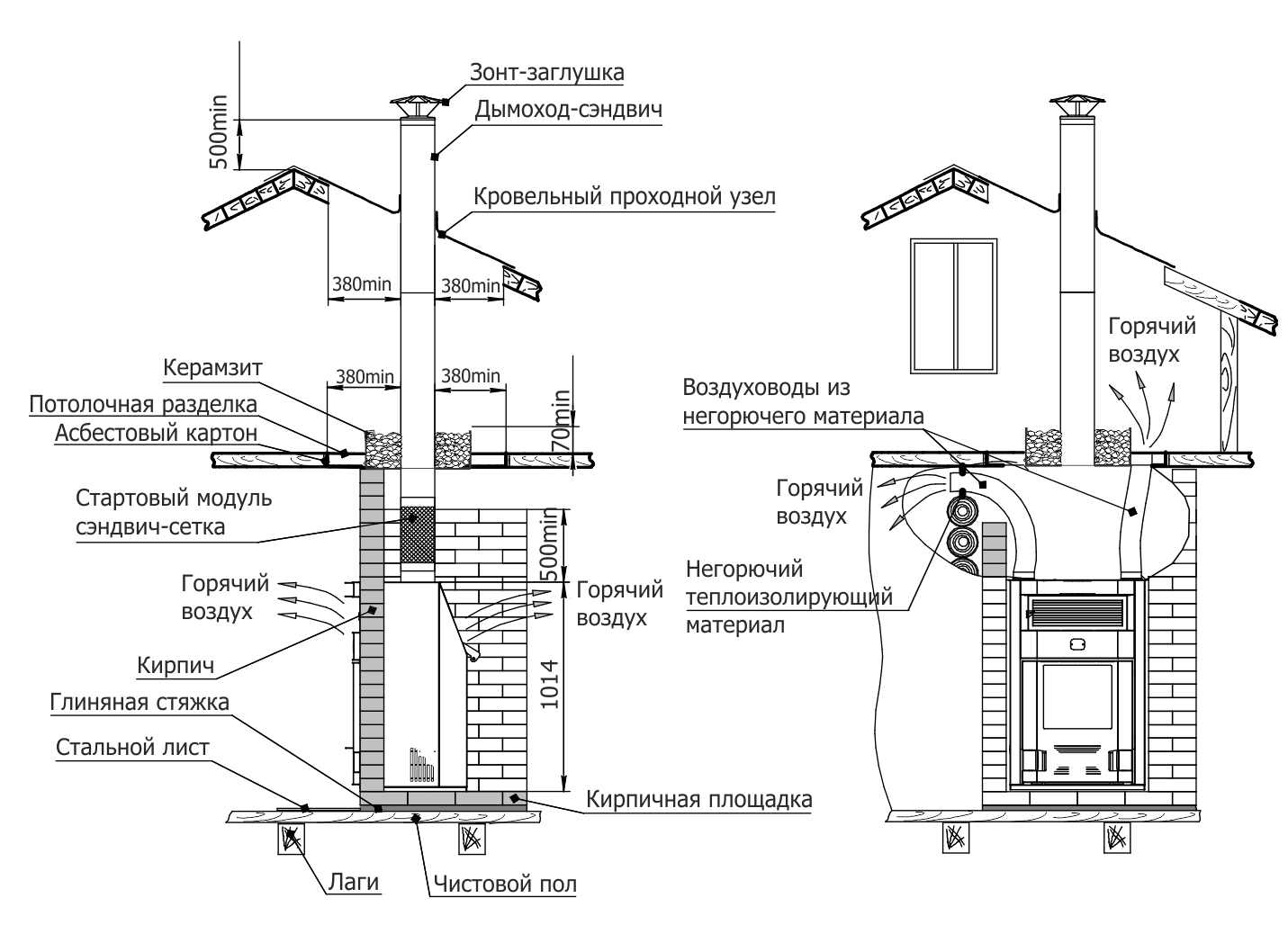

Чертеж и схемы

До начала работ определиться с размерами и начертить схему или чертеж – это поможет правильно рассчитать необходимое количество материалов и правильно организовать работы.

Расчет размеров

Высота трубы определяется в соответствии с требованиями СНиП 41-01-2003, но не должна быть ниже 5 м от колосниковой решетки. Диаметр принимается равным диаметру выходного отверстия отопительного прибора.

Когда два в одном – это плохо

Возможно, вы решите объединить два камина в один дымоход. По теории, это сделать можно, а на практике такое решение потребует соблюдения многих дополнительных условий:

• вам необходимо будет дымоход обшить;
• подобрать оптимальный дымоход по конструкции и по высоте;
• увеличить сечение в дымовом канале;
• установить заглушки для полного перекрытия дымового канала;
• при растопке каминов соблюдать очередность;
• отрегулировать тягу в одном и другом камине, что сделать будет не так-то просто.

Одновременная топка с несколькими очагами и одним дымоходом — это всегда возникновение проблем:

• с конструкцией дымохода;
• с кровельными проходниками;
• с вариантами подключений;
• с воздухообменом в помещении;
• с экономайзером;
• с компенсатором тяги и поддержанием горения;
• с приточной вентиляцией;
• с боковым выходом, который способен ухудшить тягу и повысить образование конденсата.

Вопросов возникнет настолько много, что станет понятно — самым лучшим решением для двух каминов будет такое: один дымоход – для одного камина, а для двух каминов и дымоходов понадобится два.

Какими преимуществами обладает металлический дымоотвод

Металлический дымоход для камина и печи станет хорошим решением для дома или дачи, где на этапе строительства не предусмотрели место под топку. Важными достоинствами конструкции для отвода угарного газа из нержавеющей стали являются:

• Круглое сечение для беспрепятственного отвода дыма;
• Увеличение КПД отопительного оборудования;
• Небольшой вес, нет необходимости в возведении фундамента;
• Легкий монтаж;
• Простое обслуживание и эксплуатация.

Металлический дымоход для камина

Производит конструкции такого рода целая группа зарубежных и отечественных компаний. Лучше всего себя зарекомендовали такие марки:

• Raab;
• Hild;
• Selkirk;
• ООО «Балтвент»;
• Элитс.

Балтвент – отличные дымоотводы из нержавеющей стали, что имеют круглое сечение и подходят одинаково хорошо как для камина, так и для печи.

Дымоходы ООО «Балтвент» изготавливаются в Калининграде и имеют все необходимые сертификаты качества. Цена продукции Балтвент является более чем приемлимой, а качество не отличается от стальных конструкций иностранных компаний. Балтвент производит все виды дымоходов для камина и печи, учитывает местные климатические условия и температурный режим. Для реализации поставляются как одностенные трубы Балтвент, так и утепленные дымоходы, что подходят для эксплуатации при низких температурах.

Особенности устройства дымохода

Устройство камина предусматривает дымоход, сделанный по индивидуальному конструкционному решению. Вертикальный канал для него должен быть в высоту не менее 5 метров, начиная от колосниковой решетки и завершая отверстием трубы.К важным характеристикам выводящей дым конструкции относятся:

• расположение дымохода;
• материал его изготовления;
• высота и сечение дымохода для камина;
• теплоизоляция, тяга и форма устья канала;
• мощность печи;
• проходы через потолочные перекрытия и кровлю;
• способ монтажа;
• варианты расположения оголовка относительно конька, дымовых и вентиляционных каналов внутри главной шахты;
• эксплуатационные особенности;
• наличие проблемных мест.

Дымоход для камина: виды, монтаж и возможные поломки

Во время работы камина с открытым пламенем дым должен выводиться из помещения. Дымоход изготавливается как водонепроницаемая труба для камина. Правильная конструкция дымохода влияет на работу камина.

Для строительства дымохода используются различные материалы. Существует несколько основных типов труб:

• кирпичные;
• стальные;
• керамические;
• эмалированные.

Каждый материал имеет свои свойства, которые влияют на работу дымохода. Дымоход необходим для большинства типов каминов, за исключением электрокаминов. Поскольку во время работы дым не выделяется, а эффект основан на светодиодном туманном свете, дымоход электрического камина выполняет только декоративную функцию и может быть изготовлен из любого материала.

Труба из кирпича для камина

Кирпичи из огнеупорной глины используются для строительства дымоходов. Это огнеупорный материал, который может выдерживать экстремальные температуры. Срок службы такого дымохода может быть довольно долгим, если за ним правильно ухаживать. Каменная кладка дымохода имеет различные оттенки. Труба дымохода и вентиляционная шахта соединены друг с другом в тяжелую конструкцию. По этой причине требуется прочный фундамент. В качестве опоры можно использовать несущую стену или плиту перекрытия.

Кладка трубы дымохода выполняется в форме прямоугольника или квадрата. Блочные материалы соединяются между собой известково-песчаным раствором. Для укрепления трубы используются дюбели. Их помещают в дымоход на глубину не менее 20 см. Чтобы предотвратить разрушение кладки дымохода, необходимо укрепить стены. Кладка армируется арматурой в каждом третьем ряду.

Недостатки кладки дымоходов следующие:

• дороговизну материала;
• необходимость заливки толстого слоя фундамента;
• внутри воздуховода копится сажа и пепел из-за шероховатой структуры кирпича;
• прямоугольная форма дымохода приводит к появлению заторов, из-за чего труба нуждается в постоянной чистке;
• неровные стены становятся причиной плохой тяги в дымоходе, из-за чего дым проникает в помещение;
• разрушение под влиянием образования конденсата в трубе.

Чтобы кладка прослужила как можно дольше, ее необходимо утеплить в уязвимых местах. В качестве изоляции можно использовать минеральные плиты.

Стальной дымоход

Другим популярным типом дымоходной трубы является так называемая сэндвич-труба. Название происходит от того, что дымоход представляет собой сборную конструкцию, состоящую из нескольких элементов. Два цилиндра из нержавеющей стали разного диаметра вставляются друг в друга, а между ними находится слой теплоизоляции. Труба дымохода из нержавеющей стали идеально подходит для дымохода моделей газовых каминов. Ее можно подсоединять к дымоходам из различных материалов. Например, ее можно подсоединить к чугунным каминам.

Срок службы стального дымохода составляет около 20 лет. Дымоход из нержавеющей стали имеет форму цилиндра, в отличие от кирпичного дымохода. Это увеличивает тягу в дымоходе. Сталь — гладкий материал, поэтому сажа и пепел не так сильно оседают на стенках дымохода, как в дымоходе из кирпичной кладки.
