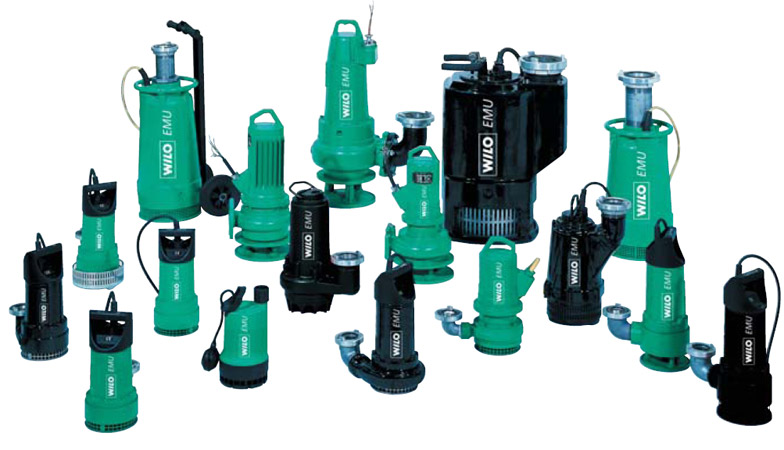

1 Общие сведения о дренажных напорных аппаратах
Дренажная аппаратура бывает всего двух типов исполнения:
- поверхностного типа установки;
- погружного типа установки.
У погружных аппаратов, за счет полного или частичного погружения в воду, более мощный напор, меньше шума при работе и более компактные размеры по сравнению с поверхностными агрегатами.
По размеру частиц твердых примесей, с которыми может работать погружная установка, аппараты делят на технику:
- дренажную (для грязной воды);
- скважинную – для установки в скважинах с чистой водой;
- колодезную – для установки в колодцах;
- фекальную – для откачки канализационных стоков.
Минусами погружных аппаратов считаются две основные проблемы, которые возникают при обслуживании и ремонте этого вида техники:
- при необходимости ремонта их нужно извлекать из воды;
- ремонт затруднен из-за обязательной герметичности корпуса.
Установки поверхностного типа редко могут хорошо работать в колодцах и скважинах – им не хватает мощности. Зато он легок в эксплуатации и монтаже. Да и с ремонтом обычно не возникает особых проблем.
По мере возрастания прочности и долговечности корпуса могут быть выполнены из:
- полимеров (армированного полиамида, полипропилена и т.д);
- пластика, устойчивого к коррозии и деталей из нержавеющей стали;
- из нержавеющей стали и чугуна, без использования полимерных материалов для изготовления деталей.

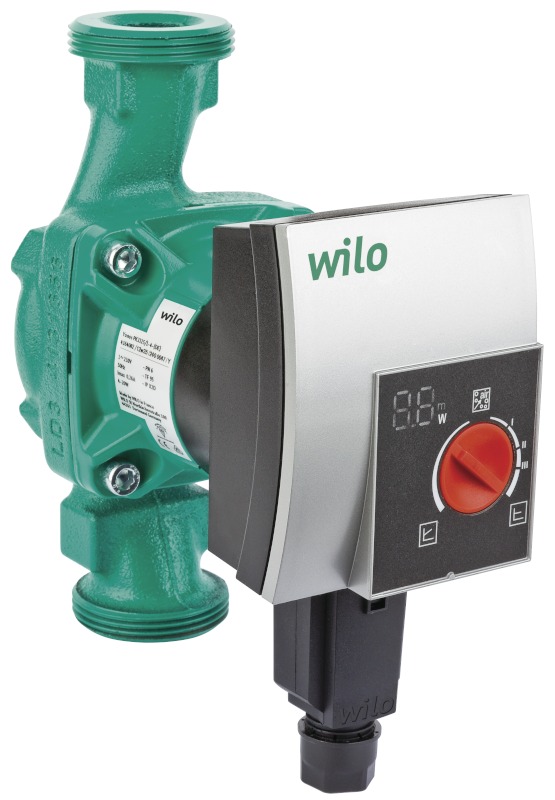

Насос Wilo Yonos
Насос Wilo Yonos состоит из блока гидравлики отлитого из чугунного сплава, электромотора с магнитами постоянного действия в исполнении так называемого “мокрого ротора”. Главное преимущество насоса становится применение электронного блока частотного преобразователя вращения электродвигателя.
Основные режимы работы:
1. Переменное давление (Δp-v):
В пределах обозначенного диапазона за счет регулирования вращения двигателя, происходит линейное преобразование заданного значения перепада давления. Простыми словами, у вас есть отапливаемое помещение с десятью радиаторами. В одной из комнат-спальне стоит два из них. Когда за окошком лютая зима , то они отдают вам свое тепло и никаких вопросов не возникает.
Но вот приходит весна и солнце все чаще заглядывает к вам в окно. Вам становится жарко и Вы решаете перекрыть один из двух радиаторов в вашей спальне. Вот именно в таком случае насос Wilo Yonos учтет изменение системы отопления и линейно снизит частоту вращения электродвигателя. Таким образом произойдет балансировка системы отопления, а кроме того снизится значение шумовой характеристики в термостатических клапанах. Проще говоря система будет тихая и идеально сбалансированная.
2. Постоянное давление (Δp-c):
Режим позволяет поддерживать постоянное установленное значение перепада давления H. Инженеры компании Wilo советуют прибегнуть к такому варианту регулирования, например при обустройстве системы “теплых полов” или при эксплуатации насоса в старых системах отопления, там где магистрали трубопроводов имеют завышенные значения. Насос Wilo Yonos, идеально подойдет для балансировки системы, в которых неизвестны меняющиеся характеристики сети.
Wilo Yonos оборудован воздухо-отводчиком: длительность работы функции отвода воздуха может продолжаться до 10 минут после активации. По завершению работы насоса в режиме воздухо-отводчика, необходимо установить один из двух выбранных вариантов управления.
Выбор режима работы
Выбор режимов регулирования Wilo Yonos происходит опосредственно переключением красного вертушка. Производитель позаботился о работе насоса в автоматическом режиме, фиксированная производственная установка позволяет экономить электроэнергию.
https://youtube.com/watch?v=1Qi9hSjS62k
На лицевой стороне коробки управления Wilo Yonos производитель вывел индикацию параметров потребляемой мощности, давления, установленной регулировки преобразования частоты и так далее.
Насос Wilo-Yonos PICO 25/1-6
- Yonos PICO = Высокоэффективный насос
- 25 Резьбовое соединение DN 25 (Rp 1)
- 1-6 1 = минимальный напор в метрах (возм. регулировки до 0,5 м) 6 = максимальный напор в метрах при Q = 0 м³/ч
- Монтажная стандартная длина 180 мм.
Монтаж оборудования
Установка дренажного оборудования не вызывает сложностей. Чтобы избежать затруднений, нужно ознакомиться с алгоритмом:
- Проверить комплектность и внимательно изучить прилагаемую инструкцию по применению.
- Установить оборудование в вертикальном положении и подключить к напорному патрубку магистраль.
- Дренажный насос подключить к электросети и сделать замеры подачи.
- Отключить устройство, провести замену фазы и повторить предыдущий пункт.
- Сравнить показатели подачи и выбрать правильный.
Оборудование должно работать в вертикальном положении, напорный патрубок должен быть направлен вверх.
Разнообразие видов, их особенности
Рассмотрим некоторые виды насосов для отопления и их характеристики:
Циркуляционные насосы Wilo
Работают в отопительной системе замкнутого типа. Бывают:
- С мокрым ротором.
- И с сухим.
Различные мощности «мокрых» приборов позволяют отапливать помещения от 100 до 750 м2. Теплоноситель может быть нагрет до 120°, а может быть охлаждён до -10 – агрегат останется в работоспособном состоянии. Напор – от 2,2 до 12 м. Частота вращения 0,95 – 4,8 тыс. в мин.
Агрегаты имеют три скорости работы, которые можно переключать, смотря по нагрузке и температуре за окном. Весит оборудование от 2,2 кг. до 8 кг. Рабочие части двигателя помещаются в теплоносителе, вследствие чего он смазывается и работает бесшумно.
Для помещений превышающих 1000 м2, а также для котельных, обслуживающих несколько зданий, предусмотрено применение «сухих» моделей. Частота вращения таких приборов до 2,85 тыс. в мин. Работа сопровождается большим шумом, но мощность такого устройства выше предыдущего варианта.
Вило для скважин
Погружные скважинные приборы работают на глубине до 350 м., в песчаных и артезианских скважинах. Диаметры 74 мм или 98 мм.

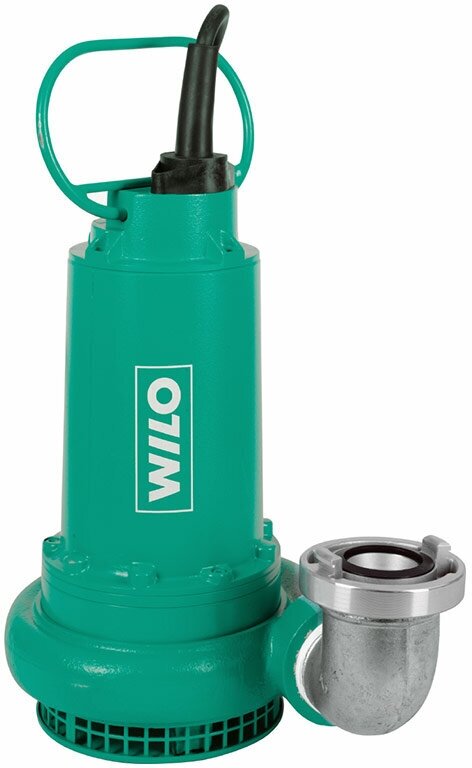

Дренажные насосы
Особенность дренажников в том, что они могут перегонять большие объёмы жидкости, но при этом высота, или длина на которую эту жидкость прибор может доставить – ограничена (как правило, это около 10 метров).
Фекальные Wilo
Место работы – канализационные ямы, старые заилившиеся колодцы, шахты, септики и любые застоявшиеся воды. Чаще всего оснащены режущим устройством, которые измельчают вязкие и полутвёрдые элементы, содержащиеся в жидкости. Разные модели могут пропускать твёрдые частицы до нескольких сантиметров!
Канализационные установки
Могут автоматически отводить воду из душевых, стиральных и посудомоечных машинок, работать с дождевой водой. В стоках не должны присутствовать жиры, волокна, фекалии и твёрдые вкрапления. Оснащается обратным клапаном, во избежание обратного тока нечистот и угольным фильтром.
Насосы, повышающие давление
Используются в холодном водоснабжении для усиления напора.
Представляет собой центробежный автоматический агрегат «мокрого» типа.
Отличается тихой работой и малым весом. Включается и отключается насос при помощи датчика потока.
Выбор и установка
Прежде, чем выбрать какое-либо устройство, необходимо узнать все его технические характеристики
Например:
- Допустим, площадь для обогрева равна 130 м2. Для того, чтобы отопительная система работала эффективно, потребуется насос для отопления wilo с мощностью 0,4 м3/час.
- Если площадь возрастает до 170 м2, необходим аппарат мощностью 0,6 м3/час.
- А на площадь в 300 м2, необходимая мощность – 0,9 м3/час.
Это приблизительные расчеты. Для более точного расчета требуется величина скорости теплоносителя внутри системы и специальные коэффициенты.
Монтаж аппаратов
Производитель вило предоставляет большой выбор аппаратов для системы отопления. Благодаря огромному разнообразию можно выбрать любой размер резьбовых и фланцевых соединений, которые подойдут для монтажа к любой системе отопления.
Монтаж устройств не сложен.Установить циркуляционный насос wilo можно на трубопроводе. При небольших площадях до 750 м2 предпочтительнее модель Wilo-Star-RS. Данная серия аппаратов оснащена трехступенчатым переключателем. Необходимое напряжение в сети – 230 В. Температура рабочей жидкости от -10 до +110 градусов. Но окружающая температура не должна быть более +40 градусов.
Агрегат на валу располагают горизонтально либо вертикально. Установка с какими либо углами отклонения от горизонтали или вертикали категорически запрещена. Чаще всего установку производят на трубу обратной подачи, недалеко от входа в котел. Однако установка может быть произведена в любой точке отопительной системы, как на трубах подачи, так и на трубах обратки.

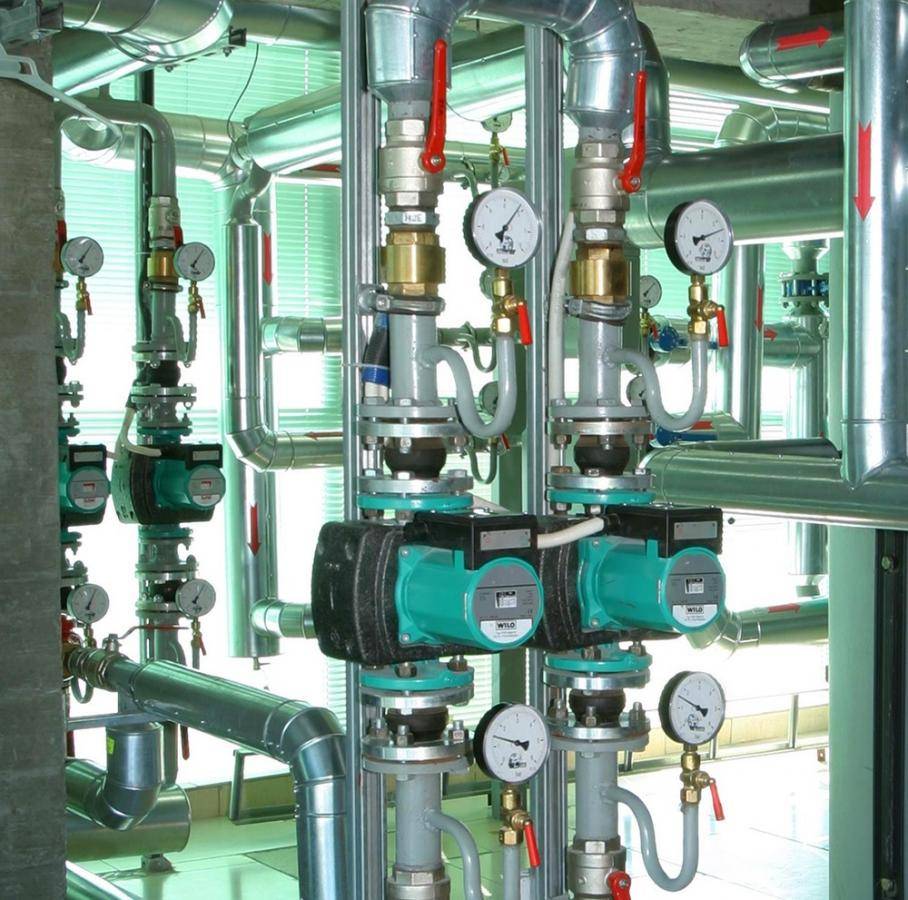

Циркуляционные насосы Вило в системе отопления
Для упрощения установки, и замены насоса в системе отопления, в трубу обычно вваривают байпас, а уже на него монтируют насос. Байпас – это участок трубы с отводными фланцами. На трубе байпаса, которая вваривается в основной отопительный контур, установлен кран. На отводной дуге так же установлены краны с обоих сторон насоса и фильтр на входе в него. Это позволяет, в случае необходимости ремонта или замены помпы, произвести все работы без слива системы и охлаждения помещения. Нужно будет лишь перекрыть краны с обеих сторон от насоса и открыть кран прямой циркуляции.
На клеммной коробке имеются два кабельных вывода. Следовательно, помпа подключается к электросети с любой стороны. Клеммы имеют пружинное устройство, благодаря чему кабель подсоединить легко.
После установки насоса при первом его пуске необходимо стравить весь воздух из его корпуса. Для этого на лицевой стороне помпы есть винт. После запуска насоса винт нужно полностью выкрутить и подождать, пока из открывшегося отверстия побежит вода. Затем винт плотно закрутить обратно.
Итак, подключение циркуляционного насоса – процесс не сложный, который можно выполнить самостоятельно. Следует лишь правильно подобрать аппарат и ознакомиться с особенностями монтажа.
Эксплуатация
Ремонт циркуляционных насосов wilo, как и любых других импортных устройств лучше производить в сервисном центре
Поэтому следует обращать внимание на предупреждение поломок
- Не допускается работа аппарата с нулевой подачей.
- Нельзя эксплуатировать устройство без жидкости.
- Агрегат при длительном простое включают раз в месяц на 10-15 мин. Иначе существует вероятность, что он окислится и блокируется вал.
- Необходимо следить, чтобы аппарат работал лишь в допустимых границах установленных величин параметров.

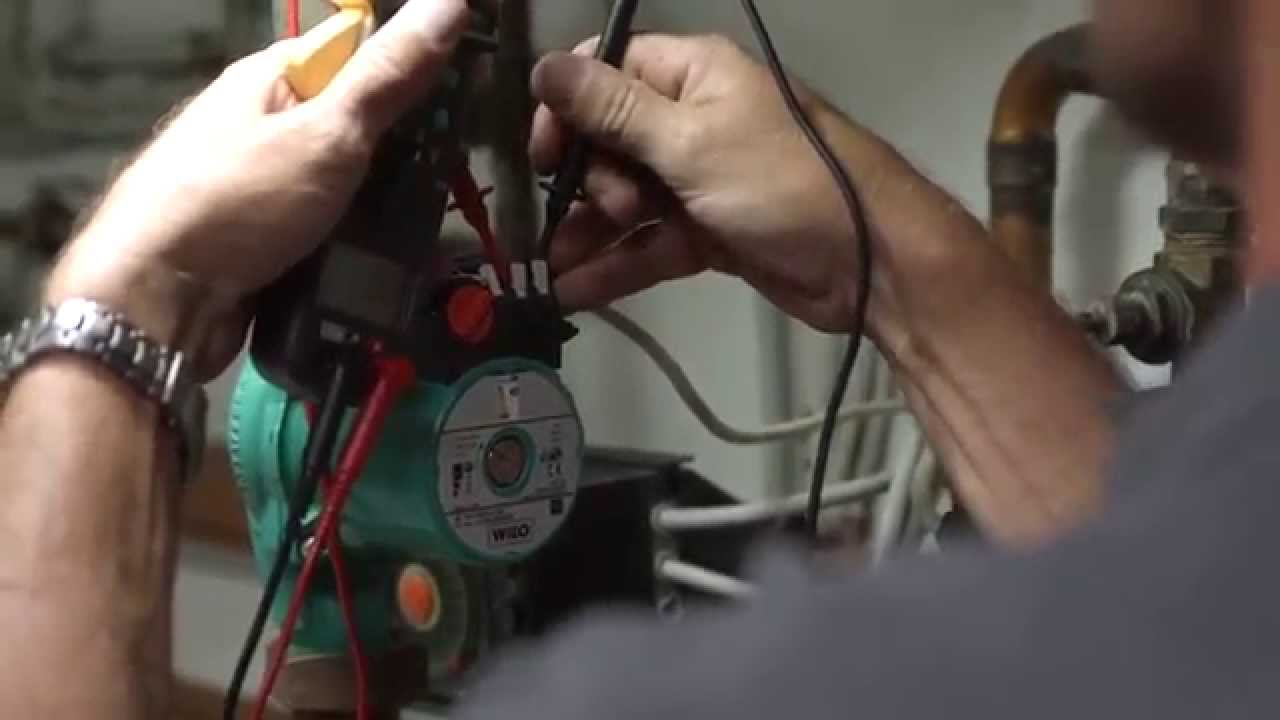

Тестирование электрической коробки насоса
Периодически проводят техобслуживание устройств.
Бытовой циркуляционный насос WILO Устройство
Современный бытовой Циркулярный насос Wilo представляет собой единую конструкцию. Гидравлическая улитка выполнена из высококачественного чугунного сплава. Корпус насоса, в котором уместился асинхронный двигатель изготовлен из литого оребренного алюминия. Ротор изготовлен в виде картриджа, закреплён на торцевых подшипниках скольжения изготовленных из металлграфита, выполнен из нержавейки в герметичном корпусе, он не ремонтно пригодный и в случае поломки, меняется целиком.
Рабочее колесо из полипропилена закреплено на валу из нержавеющей стали. Статор надежно отделен от ротора. Такая конструкция называется “мокрый ротор” и от обычного насоса отличается отсутствием воздушного охлаждения. Охлаждение электродвигателя осуществляется за счет перекачиваемой жидкости. Две части насоса скрепляются между собой всего двумя болтами через прокладку. В комплектацию насос вило включает резьбовые соединения и две прокладки. Температурный режим перекачиваемого теплоносителя может достигать + 110 градусов Цельсия.
Остается добавить, что насос Wilo имеет трех скоростное управление, с переключением на клеммной коробке. Насос Wilo оборудован внутренней защитой двигателя, поэтому дополнительно устанавливать защиту от перегрузок нет необходимости. Внутри клеммной коробки размещен пусковой конденсатор.
Встроенный термостат входит в комплектацию устройств под электронным управлением. Максимальное, которое обеспечивает насос, давление доходит до 7,5 Атм., а расход достигает до 12 м3/час. Такие параметры позволяют обустроить отопительную систему с размерами помещения от 150 до 2300 квадратных метров.
Устройство и принцип функционирования циркуляционных насосов Wilo
Важнейшей функцией, которую выполняет циркуляционное оборудование — это создание и обеспечение условий для постоянного движения теплоносителя в отопительной системе. Благодаря хорошо налаженной циркуляции, поверхность водяного контура прогревается равномерно, вне зависимости от того, насколько далеко находится котел. Циркуляционный насос Wilo обеспечивает нужное давление и подходит для подключения к отопительным системам любой конфигурации.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
Немецкая компания Wilo — это основоположник всех современных циркуляционных насосов. Еще в начала 20 века фирма разработала первую систему принудительного движения жидкости в трубах. Именно компанией Вило была разработана первая серия насоса для водяного отопления с электронным управлением (1988 г.).
Несмотря на большую конкуренцию, компания до сих пор занимают лидирующие позиции в этой области. Отличительной особенностью изделий является комплексный подход для решения таких задач как: отопление, кондиционирование/охлаждение.
В конструкцию насосов входит мокрый ротор. Крыльчатка и все движущиеся детали целиком погружены в теплоноситель. Принцип, по которому функционирует устройство, заключается в контакте крыльчатки с жидкой средой.
Технические характеристики циркуляционного насоса Wilo отвечают самым высоким требованиям:
