Типы пластиковых труб большого диаметра
Наибольшей популярностью сегодня пользуется продукция из полихлорвинила (ПВХ), полипропилена и полиэтилена. Дренажные системы из ПВХ веществ в зависимости от типа исполнения подразделяются:
- на одно- и двухслойные;
- на жесткие или гибкие;
- на имеющие фильтрованную поверхность или без нее.
Отличаются они также прочностью. Жесткие изделия производятся длиной от 6 до 12 м, гибкие — продаются в бухтах по 50 м. Полипропиленовая труба для дренажей выпускается с классом жесткости SN8 в гладком или гофрированном виде. Полиэтиленовые элементы для водоотведения создаются из вещества низкого и высокого давления. Однослойная гибкая структура допускается к эксплуатации в грунте с неглубоким залеганием. Для монтажа элементов на глубине до 2 м пригодны трубы с классом прочности SN2, от 2 до 3 м — не менее SN4.
Полиэтиленовая труба с гофрированием снаружи имеет класс прочности SN6. Ее располагают на глубине до 6 м, используя при этом фильтр в форме геоткани. Жесткая дренажная труба из полиэтилена с классом прочности SN8 отлично показывает себя на десятиметровых глубинах без фильтров. По структуре продукция должна быть только двухслойной.
Очень хорошо зарекомендовали себя высокомодульные полиэтиленовые трубы с минерализированными компонентами. Такой материал снабжается перфорацией по всей плоскости.
Основные признаки, по которым можно определить необходимость дренажных работ
Явные признаки необходимости водоотведенияИсточник otoplenie-help.ru
Без дренажа на участке не обойтись, если:
- В саду и огороде преобладают водолюбивые растения, появился осот, земля мягкая и влажная круглый год, плохо растут деревья, некоторые погибают, в саду на почве и деревьях появился мох. Все это признаки излишней влажности почвы – требуется водоотведение.
- Высокая влажность в подвальном или цокольном помещении, конденсат на стенах подвала, появление микротрещин на цоколе здания, возникновение перекосов дверных и оконных проемов, ощущение сырости и плесени в помещении. Здание необходимо спасать – без дренажных работ произойдет разрушение фундамента и дома.
- Даже после выпадения небольших осадков надолго остаются лужи, отмостки трескаются и отходят от цоколя, тротуары и дорожные покрытия проседают – необходим, как минимум, отвод поверхностных вод.
Существенные плюсы обустройства дренажной системыИсточник vse-o-kanalizacii.ru
Основные материалы для изготовления дренажных труб
Эксплуатационные характеристики дренов и возможная область их использования зависит от особенностей материала, используемого для их производства. Производители предлагают трубы для дренажа грунтовых вод, изготовленные из различных материалов, в том числе пластиковые. Предлагаем ознакомиться с особенностями каждого вида, чтобы был проще делать выбор во время покупки.
Материал труб может быть различным
ПВХ
Дрены из поливинилхлорида актуальны для осушения местности. Их используют для отвода воды с поверхности дорог. Позволяют защитить фундамент строения от чрезмерной влажности. Широко используются при устройстве глубинного дренажа: изделия из ПВХ могут закладываться на глубину до 10 м. Обладают высокими прочностными характеристиками и достаточной химической стойкостью.
К недостаткам труб из поливинилхлорида стоит отнести низкую морозостойкость. Это затрудняет транспортировку дренов в зимний период. Также появляется чувствительность к ударным нагрузкам.
Пример дренажной системы из ПВХ
ПНД
Полиэтилен низкого давления позволяет смонтировать дренажную систему, отвечающую современным требованиям. Дрены из ПНД:
- Способны прослужить 50 лет;
- Обладают достаточной прочностью и эластичностью, чтобы сохранить геометрию при замерзании воды;
- Могут быть дополнены подходящими соединительными элементами и фитингами в зависимости от особенностей формируемой системы;
- Позволяют сформировать дренаж любой протяженности и конфигурации;
- Отличаются хорошей пропускной способностью;
- Представлены в широком ассортименте. Производители предлагаются изделия с полной или частичной перфорацией.
Дрены из ПНД обладают высокой пропускной способностью

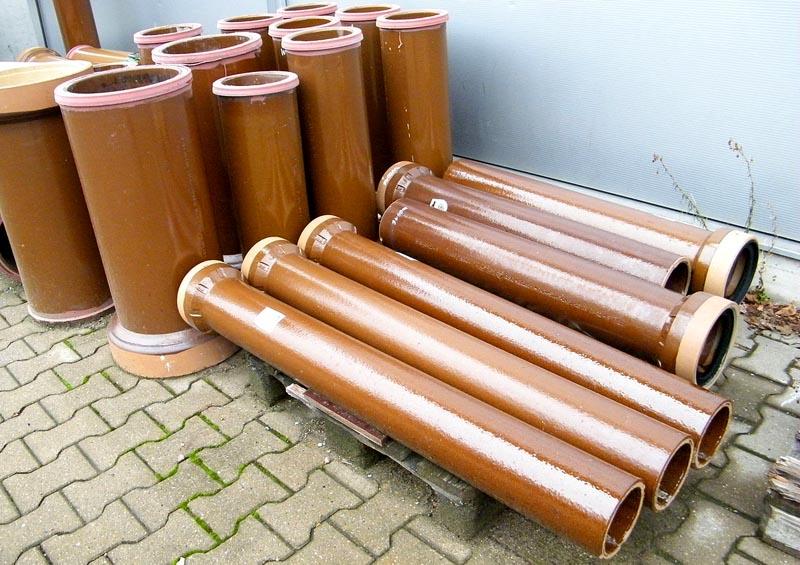

Керамические
Для производства керамических дренажных труб используют пластинчатую глину. В основу вводят некоторое количество добавок для достижения оптимальных характеристик.
Могут быть перфорированными и с рифленым наружным слоем. Благодаря наличию желобков в последнем случае повышаются поглотительные свойства дрена. Форма поперечного сечения может быть различной. Кроме цилиндрических изделий производители предлагают восьмигранные и шестигранные дрены. При этом независимо от геометрии наружной поверхности, внутренний контур всегда окружность.
Изделия из керамики используются редко
Полипропилен
Полипропиленовые дренажные отрубы достаточно популярны. Для них характерная повышенная стойкость к внешнему воздействию и продолжительный срок службы. Они способны сохранить свою геометрию при сильном напоре в системе и значительном внешнем воздействии. Небольшой вес облегчает процесс сборки и транспортировки. Гладкая внутренняя поверхность способствует хорошей очищаемости стенок и предотвращает засорение труб.
Соединение отдельных элементов осуществляется при помощи специального паяльника. Благодаря термической сварке удается сформировать монолитную конструкцию.
Полипропиленовые дрены соединяются с помощью специального оборудования
Трубы с кокосовой обмоткой
Кокосовое волокно – природный материал, обладающий хорошими фильтрующими свойствами, а потому надежно защищает систему от засора. Эластично. Не гниет. Отличается высокой устойчивостью к появлению плесени и деформации. Хорошая влагопропускающая способность гарантируется 100% отвод избытка влаги. Стандартизированные размеры делают возможным соединение дренов с трубами для отвода ливневых вод и канализации.
К недостаткам дренажных труб с кокосовой обмоткой следует отнести их достаточно высокую стоимость. Однако следует сопоставлять продолжительность эксплуатации системы и затраты на ее монтаж.
Кокосовая обмотка – качественный фильтр
Хризотилцементные (асбестоцементные)
Отсутствие в составе хризолита вредных и ядовитых примесей, делает его безопасным для человека. Отличительной особенностью дренажных труб из белого асбеста является сбор избытка влаги не через функциональные отверстия, а через поры в материале. Это делает возможным устройство дренажа из асбестоцементных (хризотилцементных) труб на грунтах любого типа, в том числе с высоким уровнем минерализации. Также дрены для отвода воды из данного материала:
- Способны долго прослужить;
- Имеют высокую прочность. Изделия способны выдержать высокий напор и значительное механическое воздействие;
- Легко монтируются;
- Доступны;
- Обладают оптимальной проходимостью.
К недостаткам следует отнести необходимость использования спецтехники при транспортировке и выполнении монтажных работ, что приводит к удорожанию системы для отвода избытка воды.
Хризотилцементные работают всей поверхностью
Виды дренирующих элементов
По материалу изготовления дренирующий трубопровод может быть:
- керамическим;
- железобетонным;
- асбестоцементным;
- полимерным.
Трубы из первых трех материалов сейчас используются редко, так как обладают множеством недостатков:
- Они много весят. Поэтому их транспортировка и установка достаточно дороги. Монтировать систему приходится, применяя спецтехнику.
- Монтаж керамического, бетонного и асбестоцементного трубопровода осуществить так же сложно. Производят его только специалисты.
- У такой продукции сети невысокие эксплуатационные характеристики. Ее элементы в большинстве случаев не оснащены отверстиями. Перфорировать трубы приходится вручную. Вследствие этого они засоряются быстрей и их нужно регулярно чистить.
Инструкция по монтажу перфорированных труб
Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:
- посезонный уровень грунтовых вод;
- характеристики почвы и структура грунта;
- объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.
Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.
Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.
Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.
Порядок выполнения работ следующий:
- Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
- На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
- На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
- После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
- В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
- На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.
Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.
Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.
При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:
- Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
- Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
- Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.
Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа
Виды и особенности конструкции дренажных труб
Перфорированные дренажные трубы
Перфорированная дренажная труба состоит из полиэтилена с отверстиями, которые позволяют воде проникать внутрь трубы и затем выводить ее наружу. Диаметр отверстий может варьироваться в зависимости от условий, но в основном он составляет 1-2 мм.
Такие трубы подходят для использования в местах с нормальной и низкой грунтовой водой. Они идеально подходят для установки в садовых участках, дачах и местах, где требуется отводить капельный полив.
Сборные дренажные трубы
Сборные дренажные трубы состоят из отдельных элементов и имеют форму полукруга или округлый профиль. Такой вид трубы идеально подходит для использования в больших земляных работах, таких как вырытие котлованов. Сборные дренажные трубы также могут использоваться в связке с другими видами труб.
Неперфорированные дренажные трубы
Неперфорированные дренажные трубы отличаются от предыдущих тем, что не имеют отверстий. Такие трубы наиболее часто используются для транспортировки воды от точки А до точки Б. Они могут использоваться для отвода и канализации воды с крыши или других поверхностей.
Неперфорированные дренажные трубы удобны в использовании в небольших местах, где нет необходимости устанавливать большое количество труб. Они также могут использоваться в качестве элементов системы подземного дренажа.
Комбинированные дренажные трубы
Комбинированные дренажные трубы являются комбинацией перфорированных и неперфорированных труб. Они наиболее универсальны и могут использоваться в различных условиях без необходимости покупки разных видов труб. Комбинированные трубы могут использоваться для сбора воды с поверхности и отвода ее в нужное место. Они также могут использоваться для транспортировки воды от точки А до точки Б.
Принцип работы дренажных труб для отвода грунтовых вод
Дренажные трубы используются для отвода грунтовых вод и предотвращения затопления земельных участков и строительных объектов. Принцип работы дренажных труб заключается в создании пути отвода воды из грунта к месту ее выхода из трубы.
Устройство дренажной системы включает в себя укладку дренажных труб в неглубоких вырытах, обеспечивающих путь от стока воды до водоотводных колодцев. Дренажные трубы, соединенные друг с другом посредством специальных соединительных элементов, представляют собой непрерывный канал для отвода воды.
В качестве материалов для дренажных труб используются полимеры, металлы и керамические материалы. Полимерные трубы наиболее распространены ввиду низкой стоимости и простоты установки. Металлические трубы более дорогие, однако высокая прочность и надежность упрощает и продлевает срок эксплуатации дренажной системы. Керамические же трубы обеспечивают уникальные свойства по сохранению песчаной пыли и радиационной безопасности, однако из-за высокой стоимости практически не используются.
- Дренажные трубы из полимеров легки и удобны в установке;
- Металлические дренажные трубы прочны и надежны в эксплуатации;
- Керамические трубы обладают уникальными свойствами по сохранению песчаной пыли и радиационной безопасности.
В зависимости от местоположения дренажной системы и особенностей грунта различают три типа дренажных труб: поверхностные, подземные и глубинные. Как правило, выбор типа дренажных труб и их материала зависит от конкретных условий среды, бюджета и целей использования дренажной системы.
Как устроена, каковы есть виды, как можно изготовить своими руками?
Различают такие основные варианты дренажа:
- Открытый тип. Это наиболее простая система, состоящая из открытых траншей (дренажных канав), прорытых по всему периметру дома. Что касается того, какой глубины их лучше изготовить, то обычно глубина и ширина составляет 40–60 см. Они имеют уклон в сторону отвода в дренажные колодцы или иные накопители.
Преимущество — простота исполнения своими руками. Недостатки — портят внешний вид, засоряются, что требует частой очистки от мусора и опавшей листвы, осыпание стенок. Для исключения последнего недостатка используются упрочняющие лотки. Они могут быть металлическими или пластиковыми. Отличительная их особенность – перфорация на дне и стенках.
- Засыпной тип. В такой системе траншеи заполнятся щебнем крупных фракций, бутом или битым камнем (кирпичом), что обеспечивает хорошую проницаемость для воды. Сверху они закрываются дерном. Этот тип более долговечен и не портит внешний вид. Однако у него не слишком большая пропускная способность и затруднено обслуживание (очистка).
- Закрытый тип. В основе конструкции лежит сбор воды дренажными трубами (трубы с перфорацией). Они укладываются в траншеи по всему периметру дома. На выходе они соединяются с магистральными трубами для отвода воды в ливневую канализацию, как и положено. Монтаж такого дренажа более сложен и затратен, но зато лишен недостатков предыдущих вариантов.
- Разновидностью закрытой системы является глубинный дренаж. При его обустройстве дренажные трубы располагаются ниже подошвы фундамента, что обеспечивает его защиту на всю глубину залегания. Эта система необходима при близком залегании грунтовых вод, при строительстве на глинистых почвах и в низинах.
- В местности, где сильное увлажнение грунта редкое явление можно обойтись точечным дренажом. В нем не предусмотрены траншеи по всему периметру. Водосборники ставятся только по углам дома и в промежуточных точках при большой длине стены. В таких точках устанавливаются колодцы (емкости), закрытые сверху решеткой для исключения попадания мусора.
Уклон труб
Уклон водоотводящих каналов зависит от их диаметра. Он не должен быть очень большим, поскольку начнется слишком быстрый отток воды, что приведет к илистым наносам. В таком случае труба скоро забьется и потребуется чистка дренажной системы.
С другой стороны, слишком малый уклон приведет к застаиванию воды в канале и его переполнению. Это чревато прекращением осушения участка.
Уклон труб выражается дробными числами, которые равны отношению необходимого наклона отводящего канала к его длине в метрах. К примеру, требуемый уклон величиной 0,008 означает, что перепад высоты на 1 м. п. трубы должен составлять 8 миллиметров.
На практике значение рассматриваемого показателя в применении для закрытого типа конструкции равняется:
- 0,004 – при использовании щебня либо брусчатки для мощения поверхностей;
- 0,003 – при асфальтовом покрытии поверхности;
- 0,005 – если проезжая часть либо отмостки покрыты булыжником;
- 0,003 – для канав водоотведения.
Дренажные трубы, диаметр которых от 9 до 11 см имеют минимальный уклон 0,02; 16 см – 0,008; 20 см – 0,007.
Важным моментом при укладке дренажной трубы является уклон, от которого зависит работоспособность системы

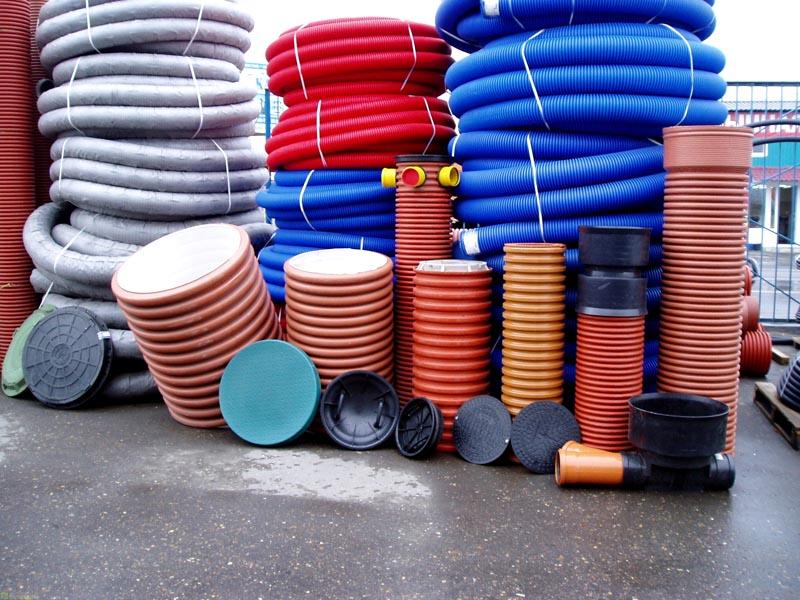

Разновидности пластиковых дрен
На рынке представлен широкий ряд трубных изделий для дренажа отечественного и зарубежного производства из полимеров. Они различаются по следующим параметрам:

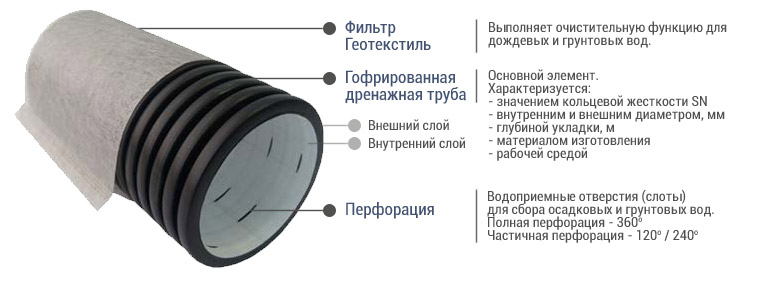

Форма выпуска. В торговой сети все трубы для дренажа имеют гофрированную поверхность, позволяющую укладывать их на глубины 10 м и более. Также в гофре удобно и практично прорезаны отверстия между ее выступами — это препятствует непосредственному контакту с грунтом и улучшает водосток.
Все гладкостенные трубопроводы для дренажа делают своими руками путем нанесения перфорации с помощью сверла или диска от болгарки на заготовки из обычного ПВХ, непластифицированного поливинилхлорида НПВХ, черного полиэтилена ПНД.
Количество оболочек. На рынке представлены гофротрубы, состоящие из одной или двух разноцветных оболочек, однослойные внутри гофрированы и имеют большое сопротивление потоку, двустенные обладают более или совсем гладкими внутренними стенками, высоким классом прочности.
Материал изготовления. Подавляющее количество полимерных труб наружного применения с укладкой под землю, как гладкостенных, так и гофрированных, выпускают из полиэтилена низкого давления ПНД, обладающего высокой пластичностью, прочностью и устойчивостью к низким температурам.
Отдельные производители для специфических целей (работы в условиях транспортировки горячих сред) при производстве применяют полипропилен ПП с более высоким температурным порогом. Исключением является и продукция датского холдинга Wivan, гофротрубы которого выпускают из ПВХ.
Все высококачественные изделия имеют две оболочки, внутреннюю часто выполняют из полиэтилена высокого давления ПВД. Если дренажную систему делают самостоятельно из гладкостенных труб, используют прочные и устойчивые к низким температурам изделия из ПВХ (НПВХ) с раструбами.
Рис. 8 Нетрадиционные методы стыковки гофротруб
Класс кольцевой жесткости. Это основная характеристика гофротруб, определяющая предельную глубину их залегания. Стандартом для однослойных изделий является параметр SN4 (погружение под грунт до 4 м), для двухслойных средний показатель SN6 — SN8 (глубина погружения 6 и 8 м соответственно). При прокладке на участках с высоким давлением на грунт используют усиленные модификации с кольцевой жесткостью SN16, SN24.

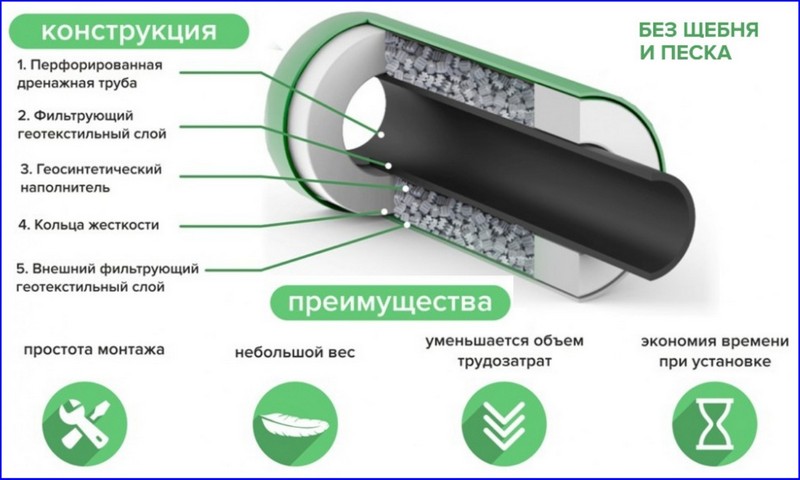

Вид наружного фильтра. Внешний фильтратор из плотного полотна, волокнистых или сыпучих материалов, значительно повышает эксплуатационные характеристики трубопроводной дренажной системы, препятствуя забиванию перфорационных отверстий — она реже нуждается в очистке.
Основными материалами его изготовления являются:
Геотекстиль. Представляет собой плотное полотно из синтетических полипропиленовых, полиэфирных или смешанных волокон, в котором отверстия проделаны иглопробивным методом в нетканых основах или образуются между тканых (термоскрепленных) нитей.
Кокосовое волокно. Иногда вместо полотна для предотвращения заиливания фильтрационных отверстий используют кокосовое волокно, его обматывают вокруг наружной трубной оболочки и закрепляют крестообразно размещенной синтетической нитью.
Пенополиэтилен. Одна из последних инновационных разработок в области трубного дренажа. При изготовлении трубу с перфорацией обматывают геотекстильной тканью и сверху покрывают склеенной пенополистирольной (ППС) крошкой со специальными каналами для водоотвода (бренд LightRock). Пенополистирольный фильтратор эффективно заменяет грузовик традиционного щебня, который всегда используют в дренажных системах, уменьшая время монтажа и позволяя сэкономить финансовые средства.
Рис. 9 Классификация и свойства геотекстильных фильтров
Зачем нужны дренажные трубы для отвода грунтовых вод — нюансы, принцип работы
Главным назначением любой дренажной системы является осушение земельного участка путем удаления избытка влаги, которая образуется:
- После обильного дождя;
- Снеготаяния. Нередко талые воды становятся причиной наводнения, и требуется их оперативный отвод;
- После полива;
- Из-за высоких грунтовых вод.
Отвод избытка воды
Избыток влаги приводит к:
- Гибели растений. Излишняя влага снижает количество кислорода и питательных веществ в почве, без которых рост растений приостанавливается либо вообще прекращается;
- Деформации садовых дорожек и грядок;
- Просадке здания из-за размягчения грунта.
Монтаж системы, состоящей из дренов нужного диаметра, соединяемых под определенным углом, позволяет избежать всех перечисленных негативных явлений. Благодаря ее наличию производится своевременный отвод грунтовых вод, а также другой влаги, скопившейся на участке.
Отличительной особенностью дренов является наличие специальных отверстий, располагающихся с заданным шагом. Эти отверстия используются для сбора избыточной влаги и передачи ее до заранее выбранного места.
Специальные отверстия гарантируют отвод воды
Как своими руками отвести грунтовые воды от фундамента частного дома?
Фундамент любого дома, а в первую очередь, частного, подвержен негативному влиянию вод грунта. В их составе присутствуют такие компоненты, которые способны разрушить бетонное основание. Даже если дом тщательно гидроизолирован и снабжён опорами, это не гарантирует защиты от влияния грунтовых вод и дальнейшего разрушения. Дать такую защиту, и обеспечить водоотвод может лишь дренаж фундамента.
Устройство дренажа вокруг фундамента дома

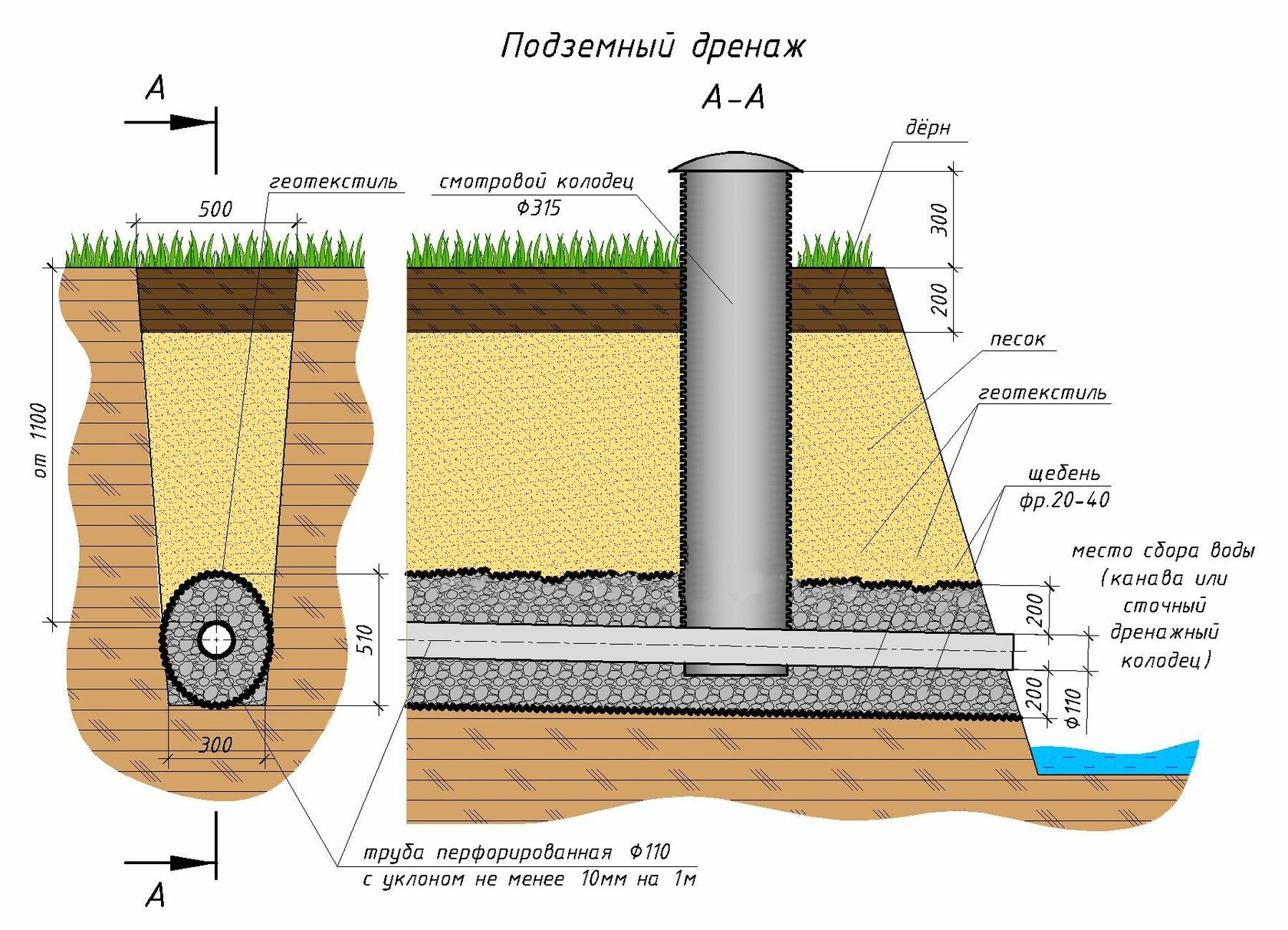

Основные этапы создания закрытого дренажа своими руками:
- Выкапывание траншеи шириной в полметра и глубиной от половины до полутора метров. Копать следует с наклоном в сторону кювета в который будет сливаться вода.
- Засыпка траншейного дна песком и дальнейшая утрамбовка с учетом угла наклона дна.
- Укладка на песок дренажных труб (если специальных перфорированных нет, можно сделать их своими руками: высверлив в обычных сантехнических трубах дырочки в секторе 180 градусов).
- Присыпка труб сначала крупным, а затем мелким щебнем и утрамбовка слоя земли поверх щебня.
- В изгибе водоотвода должен быть установлен смотровой колодец, к которому крепятся трубы с дырочками для водосбора. Трубы должны вести до самых границ участка.
Теперь нужно организовать отвод воды за пределы частных владений:
- снова роем траншею;
- делаем уклон и усыпаем песком;
- кладём трубы без отверстий (здесь уже не нужен сбор воды с газона);
- засыпаем трубы и укладываем землю и дёрн на место.
Таким образом, дренаж фундамента – это операция, до совершения которой не рекомендуется заниматься непосредственным строительством дома. Дренаж обеспечивает защиту вокруг фундамента, отвод от него избытков влаги и, следовательно, долгосрочность эксплуатации здания.
