Советы по выбору доборных кровельных элементов

Предназначение и виды

Наибольшую сложность при строительстве вызывают крыши с нестандартной, сложной конфигурацией. Они имеют много разных плоских или криволинейных участков. Особые проблемы вызывают их стыки между собой и с частями дома. Предназначение доборных элементов (ДЭ) как элементов крыши – обеспечить ее не протекаемость и не продуваемость.

По видам ДЭ можно поделить так:

• коньки и их заглушки;
• аэраторы и элементы вентиляции кровли, например, перфорированные карнизные планки;
• ендовые, верхние и нижние;
• ДЭ сбора и транспортирования воды – капельники, водостоки, сточные трубы и др.;
• планки – торцевые, коньковые, фронтонные, примыкания и пр.;
• дымники, флюгеры, дефлекторы;
• ДЭ обустройства кровли – снегозадержатели, проходные элементы, ограждения, крышные лестницы и другие элементы безопасности кровли.

В строительстве производством доборных элементов кровли занимаются как начинающие предприниматели, так и профессиональные производители.

Подбирая ДЭ следует учитывать, что размеры доборных элементов кровли у них могут быть разные. Поэтому лучше их приобретать у крупных изготовителей. Расчет элементов кровли в т. ч. и их размеров, производят при проектировании крыши дома. При монтаже самыми необходимыми элементами крепления кровли являются шурупы, анкеры, шпильки и обычные гвозди.

Доборы металлических крыш

Кровлю металлических крыш делают из листов кровельного железа, стали – оцинкованной, нержавеющей. Делают плакированной алюминием или ламинируют пластиком. Также в ход идут медь, алюминий и пр.

Доборные элементы для кровли из профнастила чаще всего традиционные – планки примыкания, капельники, карнизные, фронтальные, торцовые и коньковые планки, ендовы, парапеты, снегозадержатели и пр. Для крыши с таким покрытием доборные элементы кровли изготавливаются из такого же профлиста. ДЭ металлических крыш имеют ту же окраску, что и основное покрытие.

Доборы черепичных крыш

Для таких крыш изготавливают керамические доборы из обожженной глины. Коньки украшают лилиями, крестами, конскими и орлиными головами. Керамическими изготавливают и другие отделочные элементы кровли.

Делают вентиляционные узлы и для нестандартных участков – Т-, X- и Y-образные обшивки.

Другие доборные элементы – желобки ребристые, противоосадочные зонты, насадки, заглушки и пр. могут быть из ПВХ, меди, алюминия, свинца.

Доборы для фальцевых крыш

Главный дополнительный элемент кровли на фальцевой крыше – молниеотвод, т. к. она имеет свойство накапливать электростатику.

Остальные доборные детали те, же, что и у крыш из металла и металлочерепицы.

Доборы для вальмовых и полувальмовых крыш

Эти крыши иногда называют датскими. Их конструкция сложная, со множеством стыков и изломов кровли.

Поэтому для таких крыш следует особое внимание обратить на обеспечение элементами стока и отвода воды, а также на ограждения – парапеты и снегозадержатели

Планка на лобовую доску для кровли

Лобовая планка для кровли – это часть общей системы кровли. Она представляет собой конструкцию, состоящую из самой лобовой доски, сверху которой крепится планка. Такое расположение обеспечивает невидимость досок со стороны фронтона, обеспечит аккуратный и красивый вид, будут незаметны и неровные края металлочерепицы. Кроме эстетической функции, выполняется защитная – препятствие действию прямых солнечных лучей в летний период и снега, льда зимой за счет усиления края, которые уже не могут подыматься ветром. Горизонтальная часть такой планки является опорной для подшивки как карнизных так и фронтонных свесов. Подшивка может выполняться сайдингом. профнастилом. деревом, вагонкой и другими материалами. Установку планки производят в направлении от карниза к концам здания. Крепят ее к лобовой доске и кровле саморезами, укладывая сверху и с торца используемого кровельного материала. Ширина используемых планок от30 до 80 см, а производимый нахлест на каждую следующую планку – 5 см. Для получения более качественного эффекта в месте стыковки материала прокладывают уплотнитель. Цена лобовой планки может быть различной, на это влияет используемый материал. Планка на лобовую доску бывает из оцинкованной стали с нанесенным сверху полимером, который идентичный по цвету, что и сама кровля. Наша компания рекомендует использовать в работе оцинкованное покрытие или же цветной полиэстер RAL. Покупка недорогой лобовой планки вместе с кровельным материалом обеспечит вид целостной конструкции за счет совпадающих цветов. Размеры планок – 2 метра, толщина – 0,45 мм. Наша компания предлагает купить лобовую планку выбрав из стандартных, готовых вариантов или заказать изготовления изделия по вашим размерам. Кроме лобовой планки, вы можете приобрести и другие необходимые комплектующие материалы.

Готовые изделия

Лобовая L планка защищает брус от пагубного воздействия окружающей среды, осадков в виде снега и дож..

Стартовая планка для кровли используется как декоративный элемент, выполняет функцию защиты лобовой.

Элемент #2. Торцевая планка

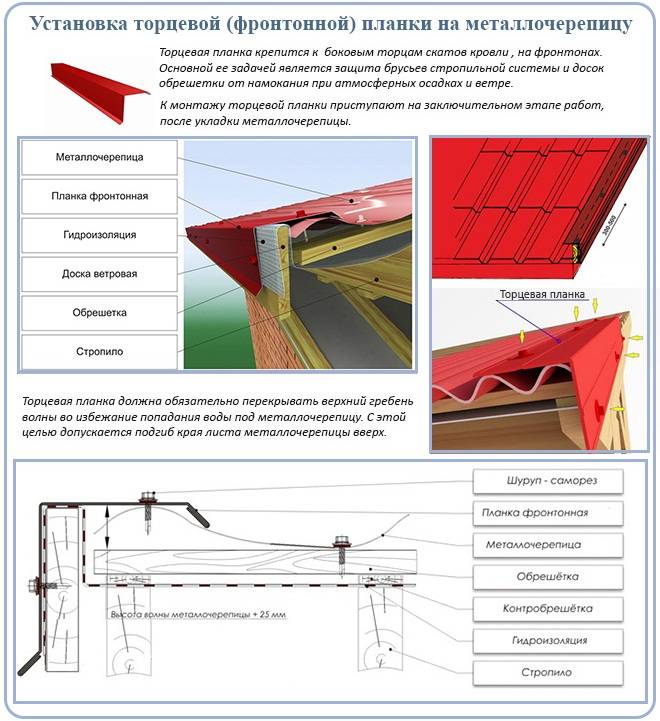

Планка торцевая (фронтонная) также имеет вид уголка с крепежными полками. Устанавливают ее вдоль свесов на фронтонах для защиты торцов обрешетки и подкровельного пространства от воды, сора, насекомых и птиц, ветрового воздействия.

Торцевые планки закрепляют на финишном этапе кровельных работ, поверх металлочерепицы. Монтаж ведут по свесам фронтонов снизу вверх, перекрывая при этом торцевые края кровельных листов. Закрепляют планки к торцевой доске саморезами с шагом 0,5-0,6 м. Нахлест по длине – 100 мм.

Необходимо, чтобы торцевая планка соприкасалась с верхними гребнями металлочерепицы, перекрывая их. Этим блокируется доступ влаги под листы черепицы, а также устраняется дребезг металла при порывах ветра. Чтобы обеспечить плотное примыкание, возможен подгиб краев черепицы вверх.

Классический способ крепления торцевых планок показан в коротком видео:

Доборы – безопасность и долговечность кровли

Оцинкованная кровля имеет несколько вариантов: фальц, металлочерепица, профнастил или производное изделие от профнастила – сэндвич-панели. Все эти виды кровельного покрытия при установке требуют иногда похожие, а иногда различные доборные элементы для монтажа. И эти малозаметные изделия играют чуть ли не самую важную роль в герметичности крыши и стойкости её к агрессии погоды. Ветровая и торцевая – планки, укрепляющие покрытие на кровельной конструкции. Капельник и карнизная планка ограждают кровельный пирог от стекающей воды. Конек, ендовы и планка примыкания не дают воде просочиться под кровлю в местах стыка. Костыли разных форм защищают крышу от деформации на карнизном спуске. А, также, есть парапеты и софиты, которые, также, нужны для защиты сложной конструкции кровли и подкровельного пространства.

(495) 640-89-32

Наши предложения на изготовление доборных элементов для крыши

От этих деталей строительства и оформления фасада зависит безопасность, герметичность здания, индивидуальность фасада вашего здания. Качество исполнения доборов для крыши покажет, как долго кровля вашего здания будет служить Вам и отводить естественные осадки от построенного вами сооружения. С кровельными доборами и водосточной системой, изготовленными нашим заводом, ваш дом прослужит Вам очень долго.

Внимание! Акция!

Бесплатный выезд на Ваш объект и замеры при покупке доборов для кровли!

Условия акции:

Завод Железный форт предлагает услугу выезда профессионального замерщика на Ваш Объект. Он сможет точно снять  параметры деталей для кровли, необходимых для монтажа. Стоимость такого выезда и замеров составляет от 4000 до 5000 рублей. В дальнейшем при изготовлении и покупке доборных элементов крыши у нашего завода, мы предоставляем скидку на стоимость данной услуги!

(495) 640-89-32

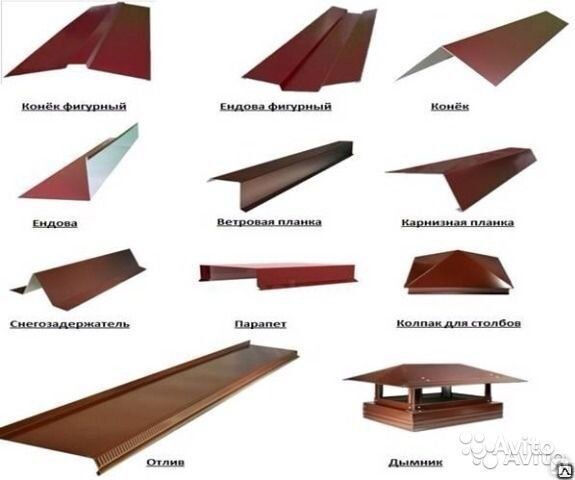

Виды доборных элементов для кровли:

1. Костыль — Н-, Т-, Г-образный устанавливается под кровлю для жесткости карнизной части кровли.
2. Ендова нижняя — монтируется до монтажа кровельного покрытия и служит для приема воды во внутреннем стыке кровельных скатов.
3. Ендова верхняя — закрывает внутренний стык крыши и устанавливается над нижней ендовой поверх уложенной кровли.
4. Капельник или карнизная планка — устанавливается на лобовую доску или непосредственно под кровлю для отвода воды от деревянных частей кровельной конструкции.
5. Торцевая планка (ветровая) — устанавливается на краю кровли с торцевой части и защищает крышу от срыва ветром.
6. Планка примыкания (верхняя и нижняя) — используют сверху и снизу кровли для стыковки кровли и других конструкций: стен, печных труб, мансардных окон и т.д..
7. Конёк прямой (полукруглый, LHS) — декоративная планка для соединения разных скатов крыши в верхней части и защиты от проникновения воды и ветра.
8. Планка для снегозадержания — задерживает активное сползание снега с крыши и защищает водосточную систему от выхода из строя. Иногда устанавливается вместе с трубчатыми снегозадержателями.
9. Парапет — оцинкованный колпак, закрывающий бетонные, кирпичные или деревянные столбы для заборов, а, также, ограждения на плоских крышах по периметру.
10. Софиты — используются для нижней подшивки кровли и, чаще всего, изготавливаются перфорированными для вентиляции кровельной конструкции.

Гарантия на все наши изделия

Кроме того, что мы предоставляем бесплатную услугу выезда нашего специалиста по замеру мест монтажа доборов, мы даем гарантию на наши доборные планки. Если что то случится с нашими изделиями в течение первого года службы, мы опять таки бесплатно изготовим новые и привезем вам.

(495) 640-89-32

Виды обрешетки под сайдинг

Конструкция обрешетки состоит, как правило, из параллельно закрепленных на расстоянии 400-500 мм (в зависимости от размера и веса панелей сайдинга) направляющих.

Различают 2 основных вида обрешетки:

• Металлическая;
• Деревянная.

При создании металлической обрешетки под сайдинг применяется оцинкованный П-образный профиль 60×27 мм с отбортовкой кромок, что придает жесткости конструкции, и толщиной стенок не менее 0,5 мм. Такой профиль не нуждается в дополнительной обработке, оснащен крепежными отверстиями, но они не всегда совпадают с отверстиями на панелях сайдинга. При монтаже цокольного сайдинга создается только металлическая обрешетка, так как является более долговечной.

Узнайте подробнее при каких условиях лучше использовать металлическую обрешетку.

Для создания деревянной обрешетки под сайдинг используется брус сечением от 40 до 50 мм (в зависимости от веса сайдинг-панелей), минимально допускаемое сечение 30×40 мм. При этом влажность древесины должна быть в пределах 11-14%, заготовки обработаны специальными средствами, предотвращающими гниение и образование грибков. Рейки должны иметь как можно меньше сучков, так как при высыхании они выпадают и снижают прочность всей конструкции.

Далее узнаете о преимуществах использования деревянной обрешетки.

Обрешетка может быть вертикальной или горизонтальной, в зависимости от расположения сайдинг-панелей (они должны устанавливаться перпендикулярно обрешетке). Так при вертикальной установке панелей создается горизонтальная обрешетка, а при горизонтальном их монтаже целесообразнее установить вертикальный каркас.

Крепления доборных элементов

Для примера рассмотрим несколько приёмов крепления доборных элементов на скатной кровле по деревянной обрешётке.

Установка торцевой планки

Работы осуществляют сверху вниз:

• По краю обрешётки крепят брус 4×4.
• Подрезают планку до нужного размера.
• Саморезами с шагом 50 см крепят к торцевому брусу.
• Если длина ската кровли боле длины планки, то можно использовать несколько доборов. Пересечение не менее 10 см.

Установка наружней ендовы

Наружная ендова, кроме функциональной, имеет и декоративную роль. Поэтому саморезы подбирают под цвет кровельного настила. Работают аккуратно, чтобы не повредить внутренней ендовы и не разгерметизировать гидроизоляцию. Межу кровельными листами и ендовой укладывается саморасширяющийся утеплитель.

Планки примыкания

Ими перекрывают стыки в районе примыкания к стене, трубе или на изломах кровли. Ход работы следующий:

• Сначала обустраивают внутренний фартук. Работают начиная с нижней части трубы и постепенно поднимаются.
• Укладывают боковые и верхние планки примыкания.
• Крепят саморезами.
• Настилают кровельный материал.
• Обустраивают наружный фартук.
• Для дополнительной гидроизоляции используют силиконовый герметик.

Кровельные отливы

Стоит уделить особое внимания этому элементу кровли, а именно:

• После завершения работы со стропилами по уровню ската укладывают утеплитель. С шагом 50−70 мм делают кронштейны.
• К кронштейнам крепятся желоба. Соединения обрабатывают герметиком.

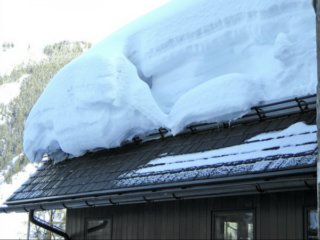

Установка снегозадержателей

Порядок монтажа следующий:

• На кровле размечаются места крепления. Просверливаются отверстия. Доборы устанавливаются параллельно или в шахматном порядке.
• Собирают комплект. Болты закручивают только частично.
• На кровле укладывают уплотнительные прокладки и закрепляют кронштейн.
• Соединяют соседние блоки. Осуществляется затягивание болтов.

Организация коньков

Конёк в любом случае является наиболее ответственным элементом кровли. К его установке нужно подходить очень ответственно. Именно через него могут происходить основные потери тепла и скопление конденсата.

Чаще всего к обрешётке крепится специально два бруска для установки конька. По мере укладки доборы фиксируют саморезами с гидроизолирующей шайбой. Шаг фиксации не менее 30 см.

Внимание. При фиксации доборов саморезы закручивают только на 1/3 длины. После укладки всех доборов и выравниванию их по уровню, осуществляют финальную затяжку

Завершением работы служит установка финальных заглушек

После укладки всех доборов и выравниванию их по уровню, осуществляют финальную затяжку. Завершением работы служит установка финальных заглушек.

Металлический конёк крыши: виды и размеры

Конёк для кровли из металлочерепицы – доборный элемент оформления линии стыка скатов крыши дома в верхней части.

Виды, размеры и фото металлического кровельного конька для крыши из металлочерепицы:

• Конёк полукруглый (радиусный, круглый) малый и большой (R75 мм, R80 мм, R110 мм).
• Планка конька плоского (120×120, 145×145, 150×150, 190×190, 200 × 200, 300 × 300).
• Планка конька плоского фигурного (П-образный конёк) (115×30×115, 150×40×150).

Длина коньковых планок для металлочерепицы стандартна – 2000 мм (вне зависимости от внешнего вида).

В ассортименте польской компании Blachy Pruszynski (Прушиньски) представлен трапециевидный кровельный конёк (см. рисунок 3).

Рисунок 3 – Размеры трапециевидного конька для металлочерепицы

Компания-производитель Blachotrapez (Польша) предлагает металлический конёк с поперечным рисунком, имитирующим мелкоразмерную черепицу.

 К коньковой металлочерепице выпускают Y-, T-образные накладки (тройники) для соединения трёх линий полукруглого конька.

Т-образный конёк – кровельный элемент оформления соединения двух перпендикулярных коньков, расположенных в одном уровне (на одной высоте) при сложной конфигурации крыши.

У-образный металлический тройник конька полукруглого – кровельный элемент для соединения трёх рёбер на вальмовой четырёхскатной крыше.

Торцы конька крыши завершают заглушки:

Металлическая заглушка полукруглого конька торцевая плоская (простая)

Конусная металлическая заглушка круглого конька

Шатровая заглушка

Размеры металлических заглушек соответствуют габаритам конька.

Уплотнитель под конёк для металлочерепицы

Уплотнитель под конёк служит для заполнения пространства во избежание попадания под кровельные элементы влаги, пыли, насекомых. Уплотнительная лента конька должна быть воздухопроницаемой, чтобы обеспечить вентиляцию подкровельного пространства.

Виды коньковых уплотнителей для металлочерепицы:

• Универсальный.
• Фигурный.
• Клиновидный самоклеящийся.

Универсальный коньковый уплотнитель выпускают размерами 30х40, 30х50, крепят под конёк, ендову, планки в местах примыкания.

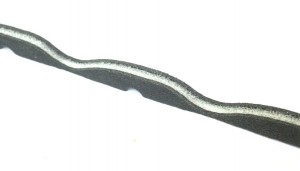

Фигурный (профильный) уплотнитель под конёк повторяет форму металлочерепицы, выпускается со специальными вентиляционными отверстиями.

Клиновидный самоклеящийся коньковый уплотнитель используется на коньке и карнизах кровли. Самоклеящаяся уплотнительная лента для металлочерепицы выпускается и с прямоугольным профилем.

Для организации вентиляции подкровельного пространства под конёк укладывают аэрационную коньковую ленту для металлочерепицы (см. фото). Такая подконьковая лента выпускается длиной 5 м, шириной 220 мм.

Доборные элементы для кровли дома

Кровельные доборные аксессуары классифицируются по следующим признакам:

По назначению:

Для герметичности кровли – элементы для оформления стыков скатов, примыкания ската к стене, герметизации прохода дымовой, печной, вентиляционной трубы через крышу. К этой категории относятся конёк, коньковые заглушки, ендова, торцевые, карнизные планки, планки примыкания.

Для безопасности – комлектующие, обеспечивающие безопасность эксплуатации крыши. Сюда относятся снегозадержатели, кровельные ограждения и лестницы, мостики для перемещения по кровельному покрытию, молниезащита металлической крыши. Подробную информацию об этой категории кровельных элементов Вы найдёте в статье «Элементы безопасности металлической кровли».

Для водоотвода – система водостока, собирающая и отводящая дождевую воду от дома посредствам водосточных труб и желобов

О важности устройства и видах систем дождевого водоотведения читайте в статье «Организация водосточной системы для крыши частного дома».

По материалу:

• Металлические (о них речь пойдёт чуть ниже);
• Неметаллические с битумом в составе для мягкой битумной черепицы, еврошифера Ондулин;
• Керамические для глиняной черепицы.

Где применяется материал

У профнастила есть главная отличительная особенность – он очень легкий. И при этом сохраняет высокий показатель прочности. Купить такой материал можно практически в любом специализированном магазине. В последние годы его чаще используют при обустройстве кровли и забора. Нередко можно встретить строительные площадки, которые огорожены забором именно из профнастила. Кроме того, его неплохо применять при обустройстве несъемных опалубков во время строительства навесов или козырьков

Обратите внимание, что профнастил универсален по области применения, чем не может похвастаться ни один подобный материал

Обратите внимание! Профнастил нашел применение во многих строительных отраслях. Материал выполняют из оцинкованной стали, и его размер варьирует в зависимости от того, что нужно заказчику на данный момент. Цена от этого значительно снижается, так как каждый отдельный лист используется без остатка

Такое вряд ли можно сказать о других видах материала

Цена от этого значительно снижается, так как каждый отдельный лист используется без остатка. Такое вряд ли можно сказать о других видах материала.

Что касается монтажа, то один элемент легко подгоняется под другой, что значительно экономит время и силы. Даже если вы решите самостоятельно соорудить забор вокруг своего дома, то сможете сделать это довольно быстро, не потратив много сил.

Расчёт уклонов крыши

При проектировании важным параметром является уклон скатов крыши, измеряемый обычно в градусах. Необходимо выбрать оптимальный параметр, чтобы избежать проблем с эксплуатацией.

При малом уклоне:

С другой стороны, небольшой угол потребует меньшего количества материалов, так как конёк ниже, а скаты крыши короче.

Вариант с малым уклоном подходит для южных регионов и местностей с небольшим количеством снеговой нагрузки.

При большой крутизне кровли повышается расход материала, что сказывается на конечной цене постройки.

Необходимо выбирать промежуточный вариант, если критически важна финансовая составляющая при постройке дома.

По опыту эксплуатации оптимальным вариантом считают уклон:

• 20–30º для крыш односкатных;
• 20–40º для двухскатных конструкций.

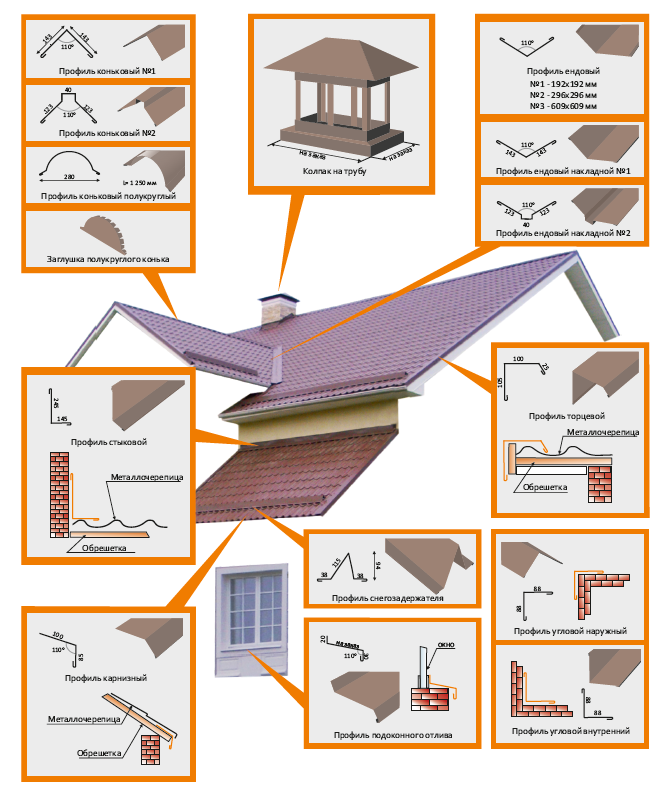

Схема расположения комплектующих элементов кровли из металлочерепицы

Доборные элементы – это изделия для полной комплектации кровли из металлочерепицы, оформления наиболее проблемных мест с точки зрения обеспечения герметичности: стыков скатов (конька, ендов), примыканий, линий изломов крыши.

Такие элементы, как , ,  обеспечивают безопасность, а водосточные системы – комфорт людей, защиту карниза дома от потоков дождя.

Схему расположения с названиями комплектующих элементов для кровли из металлочерепицы смотрите на рисунке 1.

Рисунок 1 − Схема расположения и названия комплектующих кровельных элементов для крыши из металлочерепицы

Отделочные металлические элементы кровли изготавливают из оцинкованной стали с покрытием в цвет основным листам (каталог цветов палитры Ral (рал), RR смотрите ).

Производство доборных элементов кровли аналогично изготовлению листов металлочерепицы: окрашенный лист оцинкованной стали разрезают, на специальных автоматических станках с электронным программированием изгибают, придают нужную форму. Готовое изделие проверяют на соответствие заданных размеров, упаковывают.

Отличие в технологическом процессе изготовления кровельных листов и доборов заключается в том, что листы нарезают после профилирования.

Производство металлических доборных элементов кровли на примере конька крыши смотрите на видео:

Узнать цену, купить доборные (комплектующие) элементы для кровли из металлочерепицы (ендову верхнюю и нижнюю, полукруглый и плоский конёк с уплотнителем и уплотнительной лентой, снегозадержатели трубчатые и угольные на крышу, планки примыкания, карнизные, ветровые (торцевые) планки, флюгер, лестницу), рассчитать стоимость полного комплекта кровельных материалов можно здесь.

Разновидности доборных элементов

Эти части кровельного покрытия представлены в многочисленных видах. Они отличаются формами и размерами, а также назначением и правилами установки. Все они создаются из качественной оцинкованной стали, которая далее покрывается сверху специальными лакокрасочными составами или особыми полимерами.

Выбрать можно разные виды доборных элементов:

• Торцевая планка. Предназначена для эффективной защиты стыков, образующихся на кровельном покрытии во время монтажа листов профнастила. За счет нее гарантируется, что влага не будет проникать под покрытие. Дополнительно она дает возможность правильно и интересно оборудовать фронтонные свесы. Во время ее монтажа обеспечивается перекрытие последнего профлиста примерно на 10 см, что гарантирует прекрасную защиту от влаги. Фиксация торцевой планки осуществляется с помощью саморезов, причем они могут быть кровельными или коньковыми.
• Карнизная планка. Основной ее функцией выступает отведение воды в систему водостока. Дополнительно она устанавливается таким образом, чтобы скрывать карнизную доску, поэтому на нее не попадает влага, приводящая к уменьшению срока службы. Установка карнизной планки производится на обрешетке, причем на ее самой последней рейке. Для этого используется специальные кровельные саморезы. Выбираются только окрашенные крепежи, которые обладают той же расцветкой, что и кровельное покрытие.
• Нащельники. Они обладают внутренним и внешним углом, причем за счет этих элементов обеспечивается эффективная защита узлов сопряжения на кровли от влаги, ветра и грязи. Данные узлы образуются в местах, где профнастил прикасается к стенам строения или иным поверхностям, располагающимся по вертикали.
• Ендовы. Они используются для формирования стыков, имеющихся между смежными скатами. Оптимально их применять для кровли, обладающей сложной и необычной формой. Элементы могут быть верхними или нижними. Если выбираются ендовы, устанавливающиеся снизу, то они предназначены для защиты конструкции от влаги. Верхние элементы обычно только украшают крышу.
• Конек для профнастила. Он применяется для создания привлекательного стыка скатов в самой верхней части конструкции. Он предназначается для украшения крыши и для повышения ее гидроизоляционных параметров.

Видео по теме:

https://youtube.com/watch?v=ZX6LjfAvOTw

Важно! Наиболее значимыми и популярными считаются коньковые профили, а также планки торцевые и карнизные, так как они эффективны даже для крыш, обладающих простой и стандартной формой. Таким образом, для крыш доборные элементы считаются важными частями. Они обеспечивают эффективную защиту конструкций от влаги и других негативных воздействий

Представлены в многочисленных видах и устанавливаются в специальных местах покрытия. Именно они увеличивают срок службы конструкции и улучшают ее внешний вид

Они обеспечивают эффективную защиту конструкций от влаги и других негативных воздействий. Представлены в многочисленных видах и устанавливаются в специальных местах покрытия. Именно они увеличивают срок службы конструкции и улучшают ее внешний вид

Таким образом, для крыш доборные элементы считаются важными частями. Они обеспечивают эффективную защиту конструкций от влаги и других негативных воздействий. Представлены в многочисленных видах и устанавливаются в специальных местах покрытия. Именно они увеличивают срок службы конструкции и улучшают ее внешний вид.
