Давление в автономных системах водоснабжения
В частном домостроении распространена организация автономного водоснабжения. Правила и нормы, предъявляемые к таким системам, не отличаются от норм, предъявляемых к строительству многоквартирных домов.
Вне зависимости от принципиальной схемы водоснабжения: самотечной, с применением или без гидроаккумулятора давление на вводе должно быть в диапазоне от 0,10 до 0,45 МПа. Иными словами, располагаемый напор на вводе должен быть не менее 10 метров.
Таким образом, индивидуальный застройщик может избежать многих проблем, связанных с недостаточным напором. Данные нормативы приведены для одноэтажного строения. На каждый дополнительный этаж минимальный располагаемый напор должен быть увеличен на 5 м.

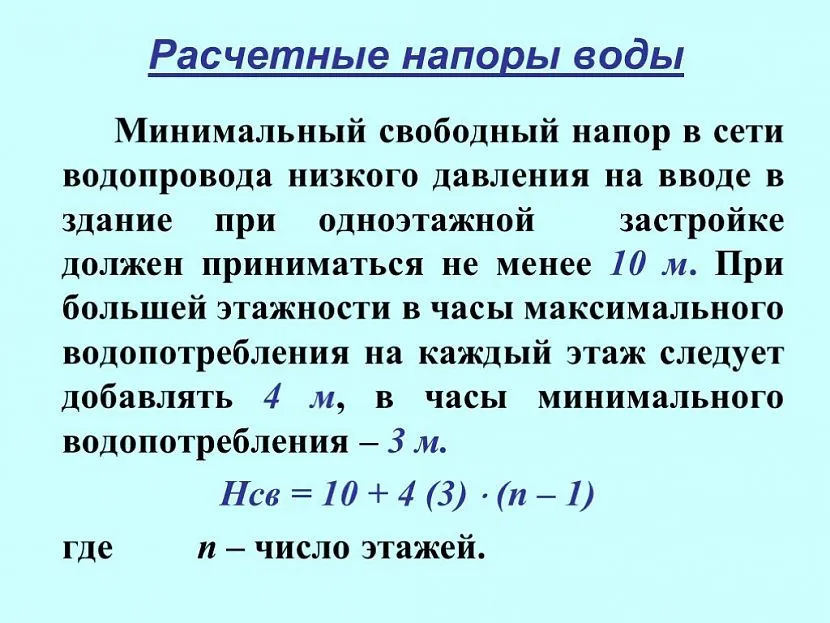

Формула расчета минимального располагаемого напора водыИсточник Eurobion.info
Ввод холодной воды в котельную с последующий разводкой в дом и гараж.
Как увеличить давление воды
Существует множество причин, почему в системе водоснабжения не получается достичь хорошего давления. Среди них проблемы со скважиной, износ трубопроводов, скрытые неисправности оборудования и многое другое.
В случае с квартирой, повышение давления в системе холодного водоснабжения практически невозможно. За границей получило распространение решение с дополнительным повысительным насосом, но в России отсутствуют правовые предпосылки для его установки.

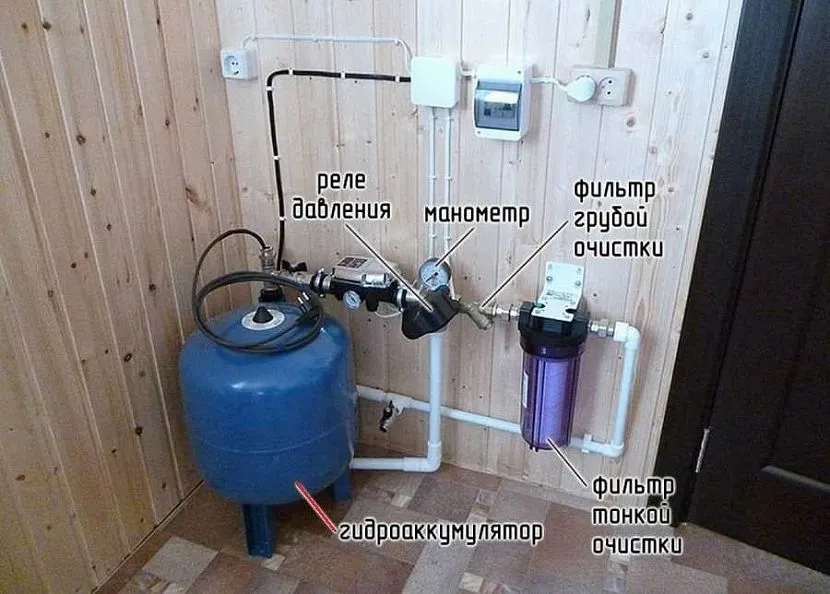

Внешний вид грамотно укомплектованного узла ввода воды частного домаИсточник Sovet-ingenera.com
В случае с индивидуальным домостроением вариантов решения проблемы может быть множество. В подавляющем большинстве случаев падение давления связано с неисправностью оборудования и износом («зарастанием») системы водоснабжения. Ориентировочно, место неисправности можно определить по показаниям манометра, установленного в непосредственной близости от гидроаккумулятора или насосной станции. Если его показания находятся в пределах нормы, то обслуживания требует внутренняя система водоснабжения дома. В случае низкого давления на вводе причиной может послужить:
Проблема со скважной: заиливание, истощение водоносного слоя, ошибки при бурении скважины.
Неисправность скважинного насоса: короткое замыкание, засорение и др.
Неисправность гидроаккумулятора: потеря герметичности эластичной резиновой груши, недостаточное количество воздуха и др.
Неисправности электрооборудования: короткое замыкание в цепи управления насосом, взрыв пускового конденсатора, неисправность реле давления и др.
Конкретная причина определяется путём тщательной диагностики всех элементов системы водоснабжения.
Права потребителя

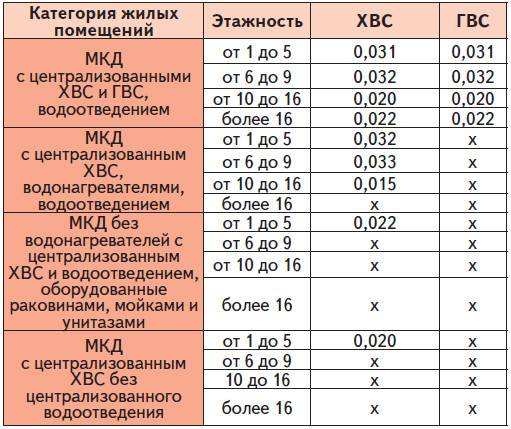

Жители многоквартирных и частных домов, получающих холодную и горячую воду посредством централизованной системы, могут получить перерасчет платы за некачественно оказанную коммунальную услугу. «Некачественным» считается давление, отличающееся по значению на 25% и более от нормативного.
Замер давления производится специалистом водоснабжающей организации с помощью манометра, присоединенного к системе ХВС или ГВС посредством гибкого шлангаИсточник Stroidom-shop.ru
Учитывая широкие диапазоны нормативного давления: 0,03-0,6 МПа для ХВС и 0,03-0,45 МПа для ГВС, получение компенсации становится практически невозможным.
Кроме этого, для получения компенсации, должно быть соблюдены формальности:
- Замер должен производиться в присутствии всех заинтересованных сторон: жильца, а также представителей, ДУК/ЖЭК и водоснабжающей организации.
- Замер должен проводиться в период утреннего (7–9 часов) или вечернего (19–22 часов) пиков потребления воды. В большинстве случаев водоснабжающая организация отказывает в замерах в это время, так как оно зачастую является нерабочим. Замеры в иное время не имеют смысла, так как потребление воды минимально, а давление в ней практически наверняка будет соответствовать нормативу.
12 ошибок при вводе воды в дом.
Способы снятия показаний
Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.
Способ #1 — применение стационарных манометров

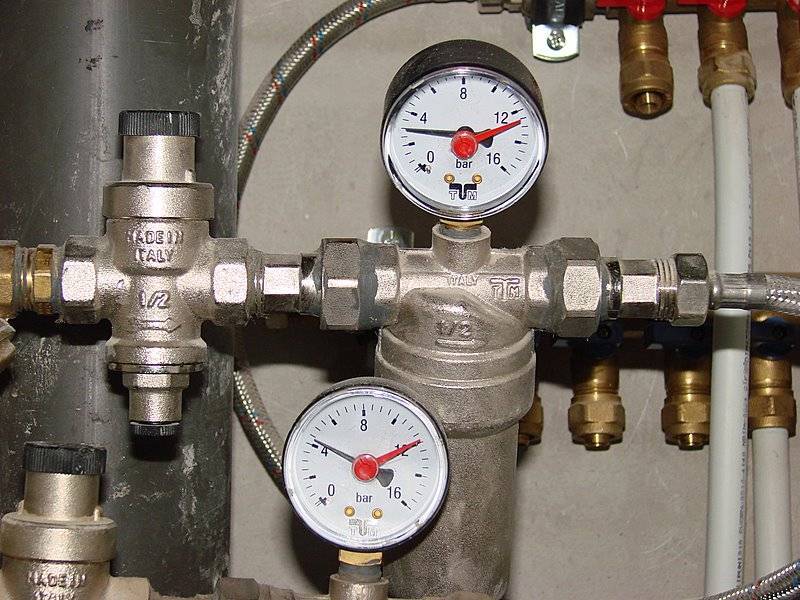

Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.
Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат
Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.
Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.
Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.
Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.

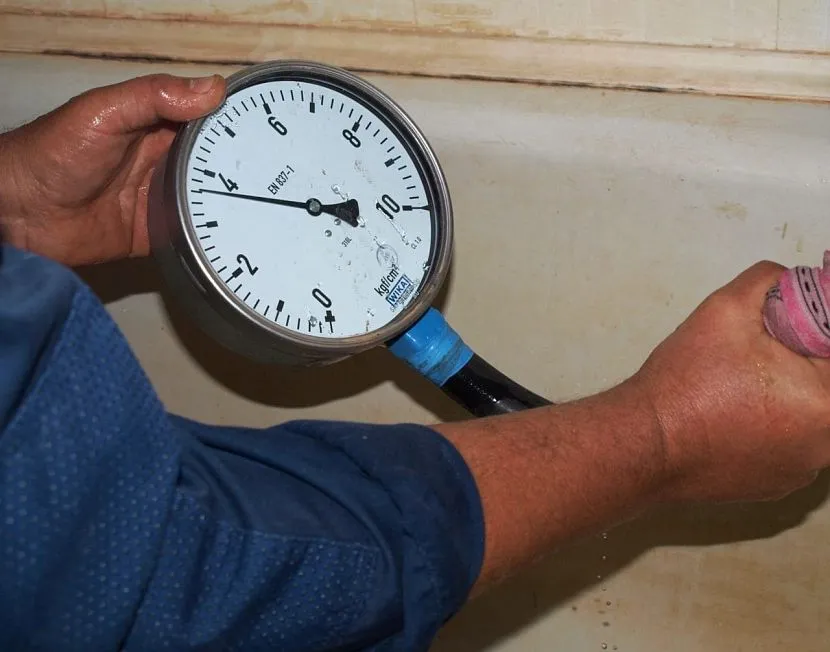

Способ #2 — использование переносного манометра
Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.
Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.
Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя
Для уплотнения резьбовых соединений используется фум-лента.
Наиболее удобной точкой подключения для проведения замера давления воды является душ.
Алгоритм проведения измерений следующий:
- Душевая лейка откручивается от шланга.
- На шланг монтируется манометр.
- Открывается кран на душе.
- Замеряется давление.
Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.
Если нет соответствующего переходника, то вместо него можно подобрать шланг с диаметром, позволяющим подключить его к манометру. Соединение со шлангом душа в этом случае производится через штуцер с резьбой ½ дюйма.
Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.
Способ #3 — бесприборное определение давления
Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.
Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану
Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:
- Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
- Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
- Верхнее отверстие герметично закрывается.
- Открывается на максимальный напор водопроводный кран.
- Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
- Фиксируется высота воздушной пробки (h).
Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.
Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h
За величину Ратм принимается значение атмосферного давления в трубке до начала эксперимента — 1 атм.
Как обеспечить напор воды
Из рассмотренных выше устройств регулирования воды в квартире можно подобрать именно тот, который подходит к условиям одной конкретно взятой квартиры. Например, если давление в сети постоянно высокое, и подача воды обеспечивается круглые сутки, то на выходе со стояка достаточно установить регулятор давления. То же самое можно сделать, если давление постоянно «скачет» от номинального до максимального значения. Регулятор давления выровняет все эти скачки и обеспечит нормальный стабильный напор в сети.

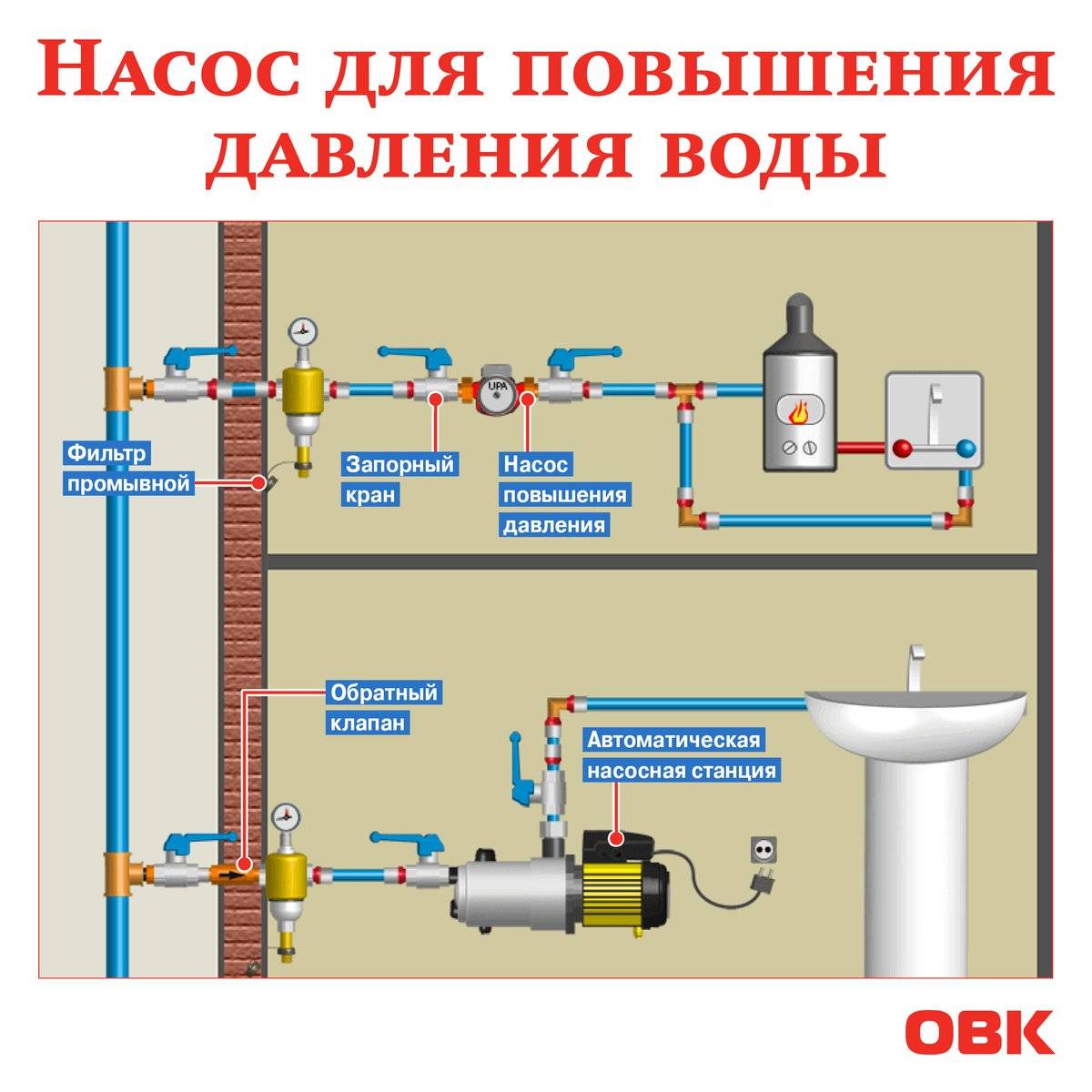

Если давление сети низкое, то тут можно установить манометр и подкачивающий насос с включением от открытия крана. Этот насос сможет обеспечить напор воды до номинального значения. Причем если давление постоянно скачет от минимального до максимального значения, то нужно установить и насос, и манометр, и регулятор давления. Причем регулятор устанавливают после насоса по ходу движения воды. При установке регулятора нужно следить, чтобы он был установлен правильно, то есть стрелка на корпусе соответствовала направлению движения воды.
В самой сложной ситуации, когда наблюдаются постоянные перепады напора от минимального до максимального значения, причем наблюдаются перебои с подачей воды, выручит насосная станция в паре с регулятором напора. При этом если не нужно повышать давление, то есть вода подается с перебоями, но напор нормальный, можно просто установить гидроаккумулятор, манометр и регулятор давления. При этом нужно установить обратный клапан перед гидроаккумулятором, а то при прекращении подачи воды она из гидроаккумулятора уйдет обратно в стояк.
При установке насосной станции в квартире нужно учитывать, что она создает определенный шум, ее лучше всего звукоизолировать. Кроме того она требует выделения отдельной площади в квартире для установки.
Норма
- Каковы нормальные параметры давления водоснабжения?
Ответ найдется в своде правил СП 30.13330.2012, регламентирующем проектирование и сооружение внутренних водопроводов. Максимальное давление в точке водоразбора (в том числе на нижних этажах здания) не должно быть выше 4,5 атмосфер.
Нормативный документ, регламентирующий параметры водоснабжения
Минимальное давление должно соответствовать спецификации используемых сантехнических приборов. Если проектировщики не располагают соответствующими данными, минимум давления устанавливается равным 2 атмосферам.
Проточный водонагреватель от израильской компании Atmor. Рабочее давление 0,3-7 кгс/см2
Между тем в реальном мире
- Каково фактическое давление в сетях водоснабжения?
Вот результаты проводившихся автором статьи за десятилетие работы сантехником измерений (время — 1990-е — 2000-е годы):
- В водомерных узлах, отвечающих за холодное водоснабжение давление, варьировалось от 1,5 атмосфер в пиках водоразбора до 4 атмосфер глубокой ночью;
- Подкачки — насосы повышающие давление в водоснабжении — поднимали давление ХВС до 6-10 атмосфер;
- Давление воды в горячем водоснабжении (открытая схема теплоснабжения, подача ГВС непосредственно из тепловой сети) держалось в пределах 3 — 6,5 атмосфер.
Показания манометров в элеваторном узле с ГВС
Температурный график теплосети
- Возможны ли более существенные превышения нормативных параметров давления?
К сожалению, да.
Приведем несколько примеров таких сценариев:
Каждую весну, когда на теплотрассах проводится испытание гидравлическим давлением, водоснабжение должно отключаться. Если это по какой-то причине (неисправность арматуры, человеческий фактор) не сделано, система ГВС тоже подвергнется испытаниям 10-12 атмосферами;
Испытания повышенным давлением позволяют найти требующие замены участки теплотрасс
Если быстро заполнить предварительно сброшенный контур водоснабжения с открытыми водоразборными кранами, в момент вытеснения из него воздуха произойдет гидроудар — скачок давления, обусловленный инерцией потока воды в трубах. Автору известны случаи, когда гидроудары срывали радиаторы отопления со стальных подводок и разрывали гибкие подводки к смесителям;
На центральном горячем водоснабжении с подачей воды из элеваторного узла мы настоятельно советуем использовать только металлические подводки
То же самое произойдет, если мгновенно перекрыть запорную арматуру в циркуляционной системе ГВС. Инерция потока приведет к мгновенному скачку давления на его фронте.
Признак циркуляционного ГВС — два розлива горячей воды
- С чем связано понижение давления в водоснабжении?
С изменениями водоразбора в соседних квартирах или зданиях при ограниченной пропускной способности магистрального водопровода, розлива водоснабжения (горизонтальной трубы, разводящей воду по стоякам), стояка или подводки к отдельным приборам.
Пропускная способность труб может быть недостаточной вследствие:
Увеличения количества потребителей (строительства новых зданий, магазинов, предприятий и т.д.);
Каждый строящийся дом увеличивает нагрузку на сеть водоснабжения
- Неправильно выполненного гидравлического расчета трубопровода;
- Неисправностей запорной арматуры (упавших щечек задвижки, оторванного клапана винтового вентиля и т.д.);
- Не полностью открытой запорной арматуры на любом участке сети водоснабжения;
- Попадания в сеть водоснабжения мусора (камней, песка и т.д.). В практике автора был случай, когда из розлива ХВС был извлечен крупный деревянный чопик — очевидно, попавший туда при ремонте магистрального водопровода и прошедший водомерный узел со снятым счетчиком через обводную линию;
- Зарастания стальных труб. Их внутреннее сечение постепенно снижается из-за отложений ржавчины и извести: водопроводная вода несет в себе большое количество минеральных солей, вымытых ей из грунта. Проблема характерна преимущественно для холодной (питьевой) воды.
Стальные трубы после десяти лет на холодной воде
Узнать больше о давлении в трубах и проверке прочности различных труб Вы сможете из этого видео.
При каких значениях нормально функционирует техника?
Минимальными показателями для функционирования санитарной техники являются следующие значения:
- 0,2 атмосферы для умывальника со смесителем;
- 0,3 атмосферы для ванны со смесителем;
- 0,3 атмосферы для душевой кабины;
- 0,2 атмосферы для унитаза со сливным бачком;
- 0,3 атмосферы для биде;
- 4 атмосферы для нормальной работы джакузи и гидромассажного оборудования.
Для работы бытовой техники необходимо иметь следующие значения:
- 2 атмосферы для стиральной машины;
- 1,5 атмосферы для посудомоечной машины;
- от 1,5 до 2,5 атмосферы для работы отопительного котла в зависимости от параметров системы отопления.
Для организации системы полива в частном доме давление воды должно составлять 3,5 атмосферы.
Для полноценного потребления
Для полноценного потребления, когда можно включить все приборы, использующие воду, минимальное давление в трубах должно составлять 2 атмосферы. Нормальным считается уровень в 4 атмосферных единицы.
Опасность излишне сильной подачи
При излишне сильном давлении воды, подаваемой в жилые помещения, могут происходить поломки бытовой и санитарной техники, разрывы водопроводных труб и другие неприятности.
Например, максимальное значение давления воды для санитарных приборов составляет 4,5 атмосферных единицы, при его превышении сантехническое оборудование может выйти из строя. Для снижения давления воды используются специальные приборы, например, редуктор давления.
Причины низкого напора в водоснабжении
В загородные дома вода в водопроводную сеть поступает из колодцев или скважин. Если система полностью автономна, то для создания нужного напора нужно учитывать два момента:
необходимость обеспечения подъема воды;
важно производить верно гидравлический расчет и правильно его реализовать на практике — обеспечить необходимое давление в удаленных от водосбора точках и точках, располагающихся на разной высоте.
Из этого вытекает две основные проблемы индивидуальных водопроводов.
- Не хватает ресурсов скважины — дебит отверстия не позволяет поддерживать нормальное давление, а , следовательно, повысить напор.
- Воды в скважине достаточно много, поэтому насосы могут нагнетать высокое давление (до 6 бар), что может привести к разрывам соединений, протечкам, быстрому износу оборудования.
В первом случае насосы качают жидкость, создавая ее циркуляцию до возникновения определенного давления, однако со временем оно ослабевает. Во втором случае нужно подобрать насос с производительностью, которая равна суточной норме потребления воды.
От дебита скважины напрямую зависит напор воды в трубопроводе и ее литраж, поставляемый за одну откачку
Тем не менее, большинство владельцев частных домов волнует вопрос, как грамотно повысить давление в собственном водопроводе, а не понизить его, ведь необходимым дебитом для создания высокого давления обладают лишь некоторые артезианские скважины. Большинство все же отверстий генерируют слабый напор воды, а то и вовсе не способны производить какое-либо давление.
Если в доме используются стандартные бытовые приборы, то достаточно поднять давление до 2.3-2.5 бар — этого волне хватит для их бесперебойного одновременного функционирования с хорошим напором. Если в доме предусматривается джакузи или система полива, то здесь необходимо более высокое давление.
Для измерения давление используется прибор манометр. Его покупают отдельно и встраивают на точке входа воды в дом. Также туда же устанавливают счетчик воды. Некоторое оборудование идет в комплектации с манометром. Например, обогревательный котел, если предусматривается ГСВ.
Принцип регулировки давления водопроводных сетей частных домов такой же, как и автономной системы, отличается сеть лишь размерами
Простой манометр имеет шкалу от 0 до 7, что позволяет установить его в квартире, частном доме.
Точные цифры по нормативам СНиПа
Нормативы СНиП устанавливают точное давление в водопроводе, как для холодного, так и для горячего трубопроводов. Для холодного снабжения эти цифры составляют (в атмосферах):
- Минимальный показатель – 0,3.
- Максимальный – 6.
Для горячей воды эти показатели несколько иные:
- Минимум – 0,3.
- Максимум – 4,5.
Отклонение показателей напора в водопроводной сети вызывает либо неполадки в системе, её ускоренный износ, либо дискомфорт для жильцов.
Точно определить показатель давления в вашей сети можно, закрепив водяной манометр на кране-смесителе при помощи резиновой трубки.
В отсутствие столь точного прибора, можно примерно определить давление, воспользовавшись обычной трёхлитровой банкой и секундомером. Вычислить примерное давление по скорости заполнения банки струёй водопроводной воды возможно по следующей таблице:
| Время заполнения, секунды | Давление воды, атм. |
| 3 | 2,4 |
| 4 | 1,4 |
| 5 | 0,9 |
| 6 | 0,6 |
| 7 | 0,4 |
| 8 | 0,3 |
| 9 | 0,2 |

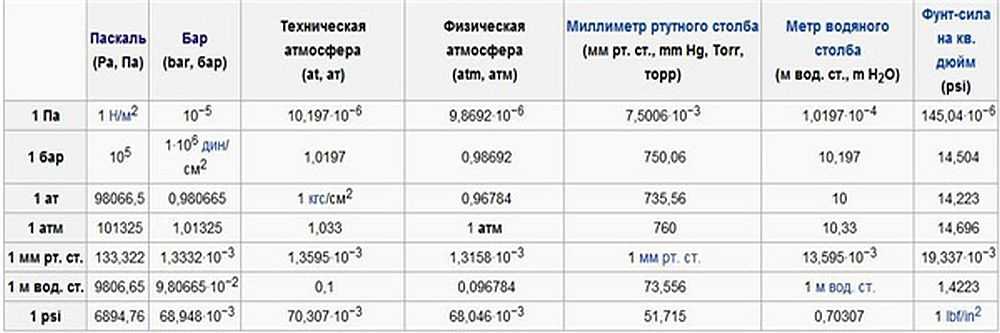

Для определения водяного давления сегодня используется несколько единиц измерения – бар, атмосферы, паскали и т.д. Все эти обозначения могут фигурировать в нормативно-проектной документации, в разметке делений манометров, в технических паспортах бытовой техники.
