Как подключить уличный датчик освещения для включения света

Техника подключения кабеля

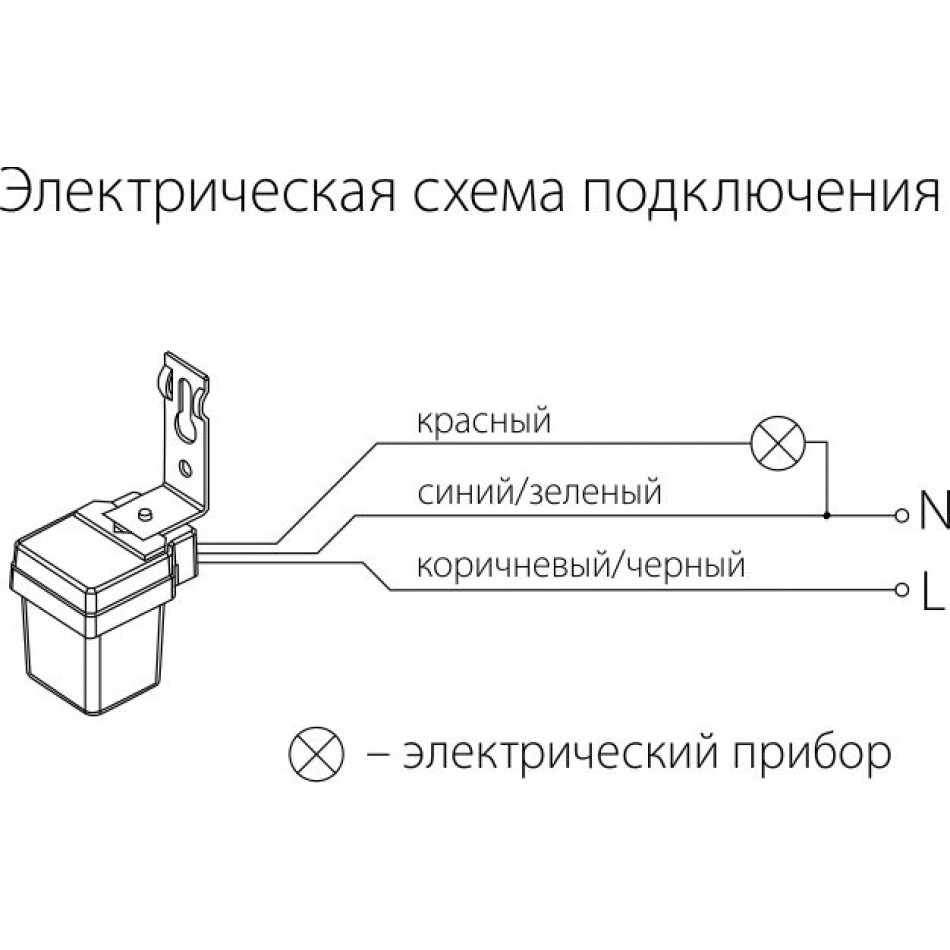

Без разницы, какую модель вы приобретете в магазине, любое изделие от современного производителя будет иметь всего 3 провода: синий (в некоторых случаях он может быть темно-зеленым), красный и коричневый или черный, хотя у третьего не исключены и другие цвета. Во время подключения и установки устройства стоит учитывать следующие моменты:

• На коричневый либо черный кабель всегда идет фаза;
• Нейтраль или попросту ноль от питающего кабеля соединяется с зеленым или синим;
• Кабель красного цвета подключается к лампам и осветительным приборам.

При просмотре любой схемы можно заметить, что всегда идет соблюдение перечисленных выше правил. Кроме указанных нюансов, техника подключения проводов больше не предусматривает никаких сложностей. Соединив таким образом провода, вы создадите рабочую схему.

Монтаж реле своими руками

На первый взгляд, после приобретения датчика освещенности, не должно возникнуть проблем по его установке

И это действительно так, важно только знать некоторые особенности монтажа, которые помогут правильно разместить и установить фотореле на уличный светильник

Установка устройства не требует вызова электрика и осуществляется легко своими руками, даже если нет опыта работы с электричеством. Прежде всего, перед покупкой изделия необходимо решить, где будет размещаться устройство.

Существуют различные виды кронштейнов, с помощью которых монтируется фотореле к светильнику или другой поверхности. К таковым креплениям относятся:

• проушины для закрепления с помощью саморезов или на мачту (фотореле «День-ночь»);
• DIN-рейка для крепления на специальный кронштейн светильника (ФР-601).

Особенности размещения фотореле:

1. Закрепляйте изделие по его штатным кронштейнам. Не разрешено дополнительно просверливать в корпусе изделия отверстия или выполнять похожие действия.
2. Устанавливайте датчик основанием вниз, а ни в коем случае не наоборот.
3. Не размещайте устройство вблизи химически активных сред или горючих материалов.
4. Размещайте фотореле так, чтобы не было преград попадания солнечного света. Это повлияет на его функционирование.
5. Не устанавливайте изделие в месте, где на него будет попадать свет от светильника.
6. При размещении на уличном фонаре учитывайте степень защиты фотореле.

Обзор популярных моделей и критерии выбора

1. Модель Xiaomi Mi Motion Sensor Night Light

Одна из самых популярных моделей на сегодняшний день. Этот датчик освещения от компании Xiaomi может работать как ночник и включаться при движении. Он имеет сенсор движения, который обладает большой чувствительностью. К тому же, он предлагается с регулировкой яркости и таймером, что позволяет настроить его работу под каждую конкретную ситуацию.

Критерии выбора: цена, чувствительность сенсора, дальность действия, предусмотрены ли функции настройки яркости и таймера.

2. Модель Philips Hue Outdoor Sensor

Если вы ищете датчик освещения для улицы, то Philips Hue Outdoor Sensor — один из наиболее качественных вариантов. Корпус датчика состоит из ударопрочного материала, дополнительно защищен от пыли и влаги, и сможет прослужить вам долго. Датчик оснащен датчиком движения и световым датчиком, что позволяет управлять яркостью света в зависимости от времени суток. Кроме того, данная модель входит в систему управления светом Philips Hue, так что вы можете автоматически подключить ее к другим устройствам этой системы.

Критерии выбора: уровень защиты от пыли и воды, чувствительность датчика, возможность интеграции с другими устройствами.

3. Модель Steinel L12

Steinel L12 — качественный датчик освещения для улицы с высокой чувствительностью датчика движения и большой зоной обнаружения движения. Данный датчик оснащен датчиком света, регулирующим яркость света в зависимости от уровня освещенности. Кроме того, состояние датчика можно контролировать с помощью телефона через Wi-Fi модуль.

Критерии выбора: дальность обнаружения движения, чувствительность светового датчика, возможность управления датчиком через телефон.

В целом, при выборе датчика освещения для улицы нужно обращать внимание на следующие критерии:
Качество и уровень защиты от пыли и воды;
Дальность и чувствительность датчика;
Возможность настройки яркости и времени работы светильника;
Возможность интеграции с другими устройствами, такими как устройства управления светом.

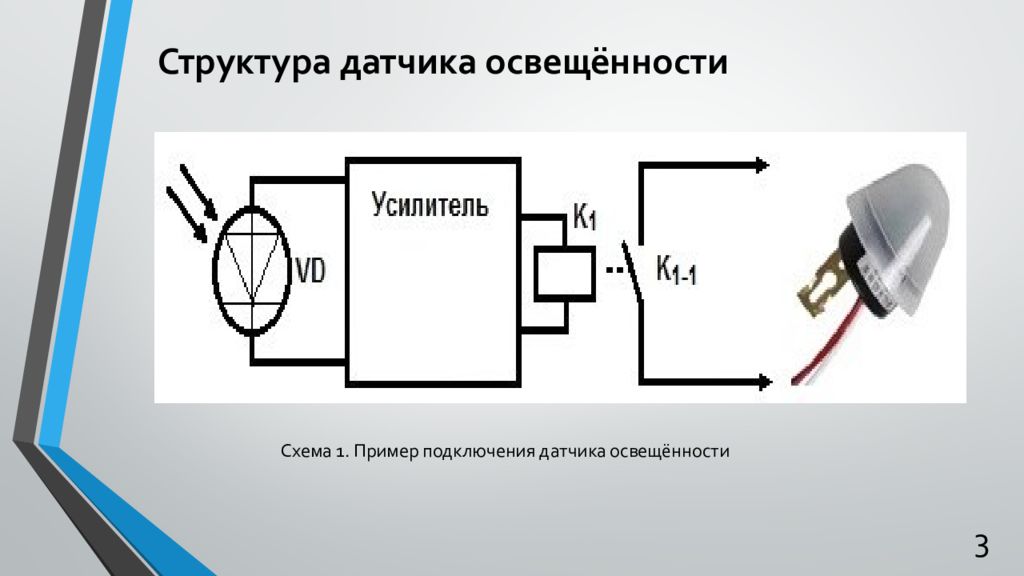

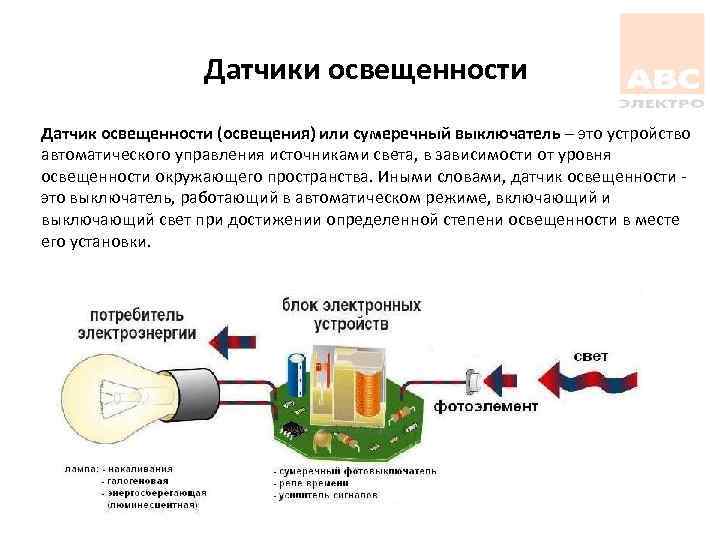

Устройство

Датчик освещенности конструктивно состоит из трех основных элементов:

• само реле;
• компаратор;
• фотоэлемент.

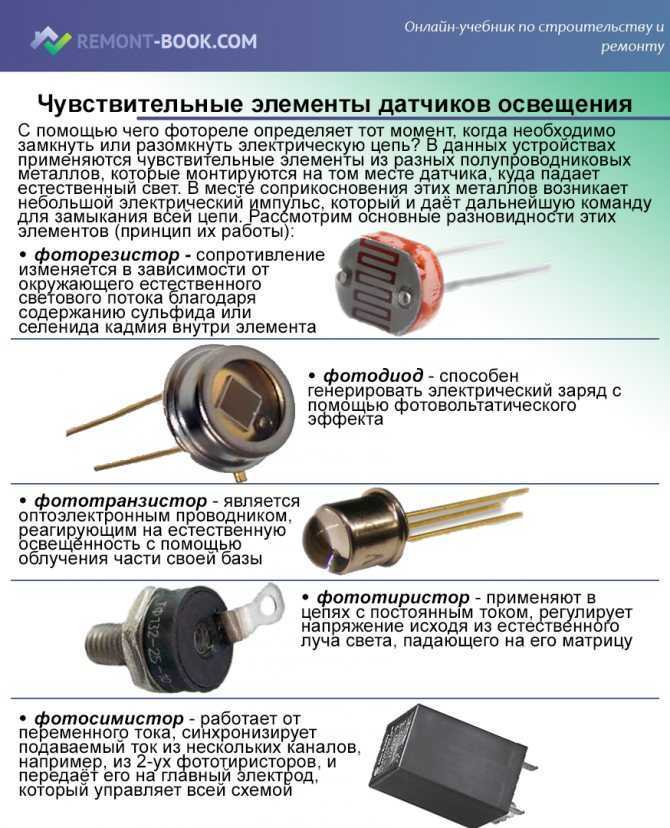

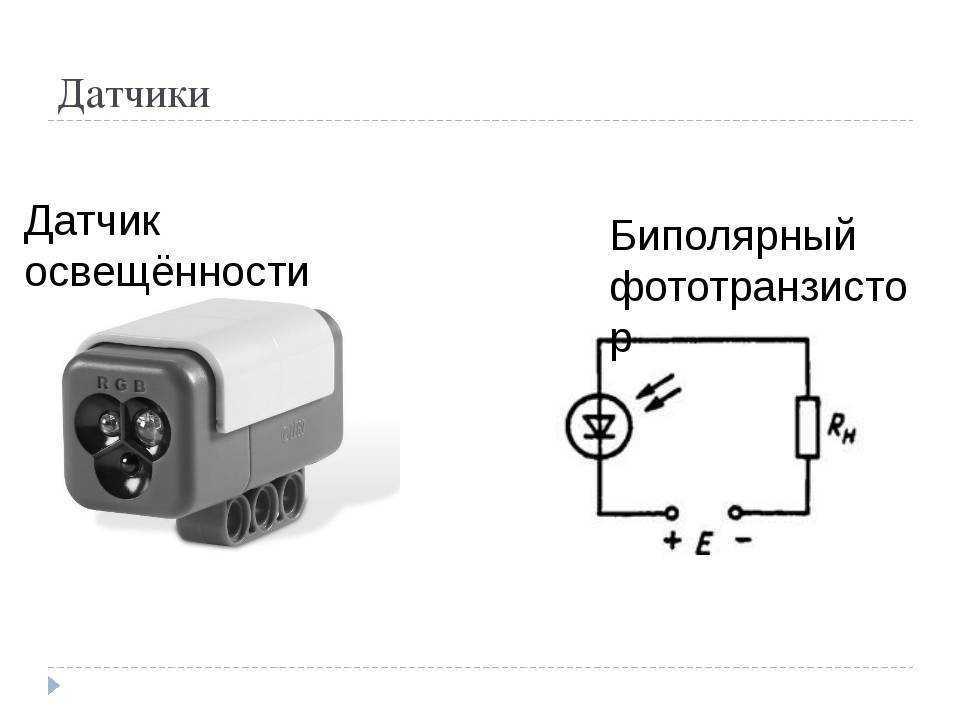

Последние обычно представляют собой фототранзисторы, фоторезисторы или фотодиоды. Все они играют роль анализатора силы светового потока. Когда на улице становится темно или светло, фотоэлемент фиксирует изменение и дает команду реле, которое включает свет. Днём цепь рвётся.

Компаратор — не менее важный элемент, позволяющий регулировать порог срабатывания. При повышении напряжения с фотоэлемента выше установленного значения компаратор включает реле, при падении — выключается.

Существует два типа фотодатчиков:

• встроенный — смонтирован на щитке в едином корпусе с реле;
• дистанционное управление, с элементом, вынесенным за пределы корпуса.

В последнем случае датчик должен иметь повышенную прочность, плотность, то есть степень защиты от негативного воздействия окружающей среды.

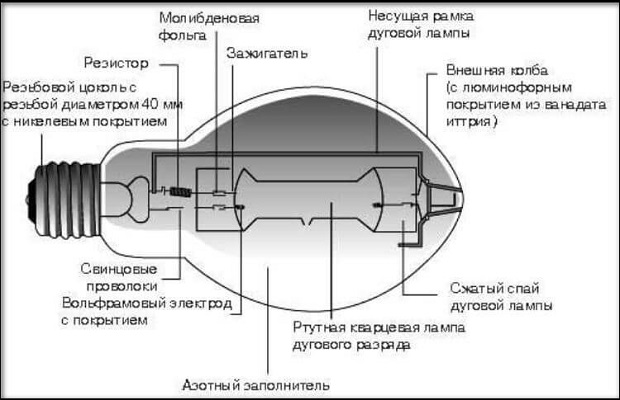

В качестве нагрузки на объектах, требующих сильного освещения, обычно применяют дуговые ртутные люминесцентные лампы высокого давления (ДРЛ) с подключением через дроссель.

Также возможно использование других источников света – диодов, ламп накаливания и т.п.

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

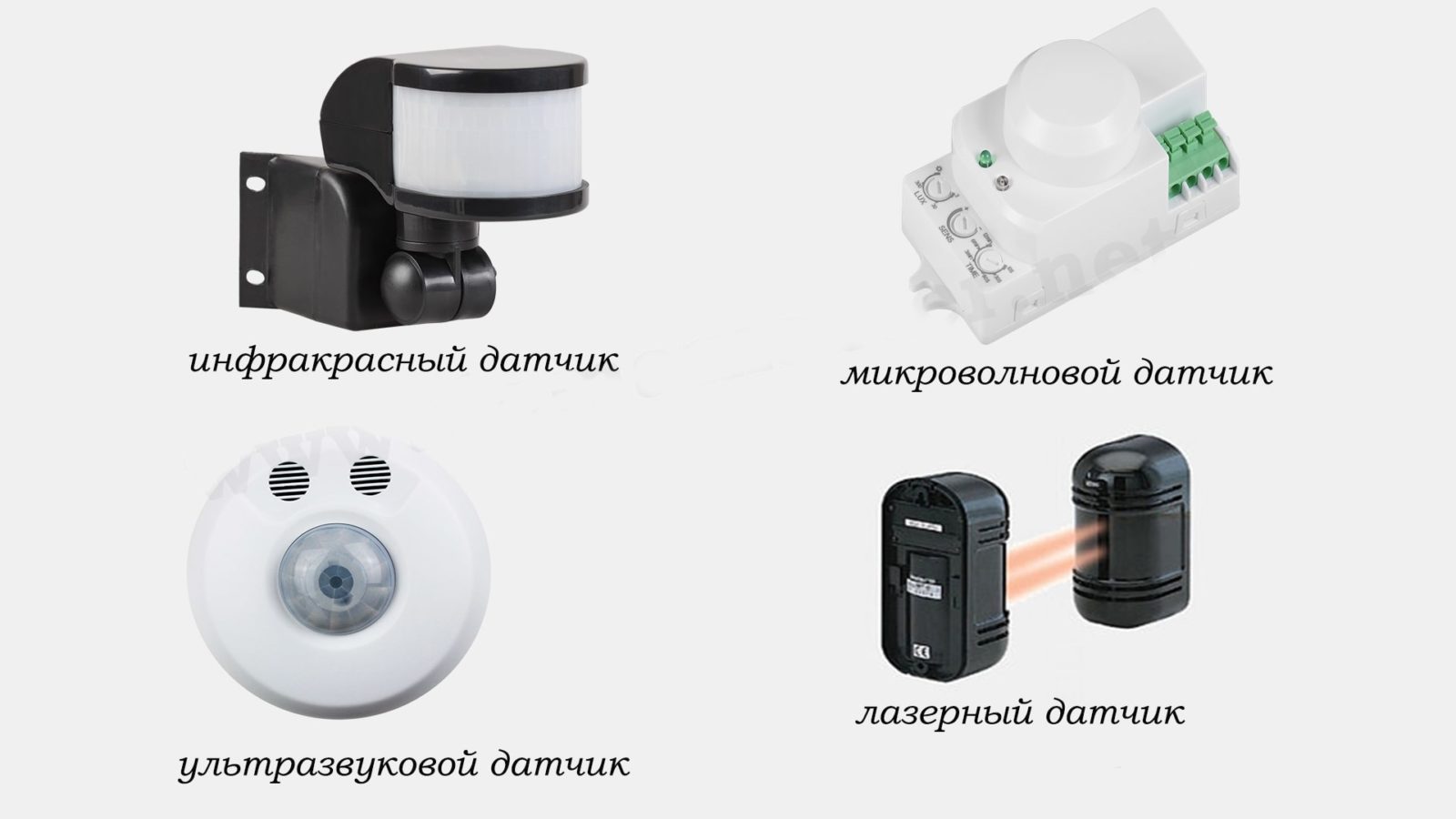

Описание действия датчиков движения для включения света

Системы автоматического управления внутренним и/или наружным освещением является конкретным решением множества комплексных и актуальных проблем. Например, наименьшее потребление электрической энергии, значительное уменьшение затраты электрического заряда аккумуляторов автономных детекторов присутствия, снижения времени работы осветительного оборудования, тем самым, продлевая их срок эксплуатации и многие другие немаловажные задачи.

Сенсорное оборудование непосредственно монтируется в общую систему освещения, и при возникновении объекта, который перемещается, регистратор движения подает сигнал на осветительное оборудование. Выключение света происходит через некоторое время, в большинстве моделей оно настраивается после того, как перемещение полностью прекратилось. Исходя из обширного диапазона характеристик оборудования можно с легкостью подобрать необходимый регистратор присутствия, который будет соответствовать всем требованиям и желаниям покупателя.

Зачем нужно фотореле

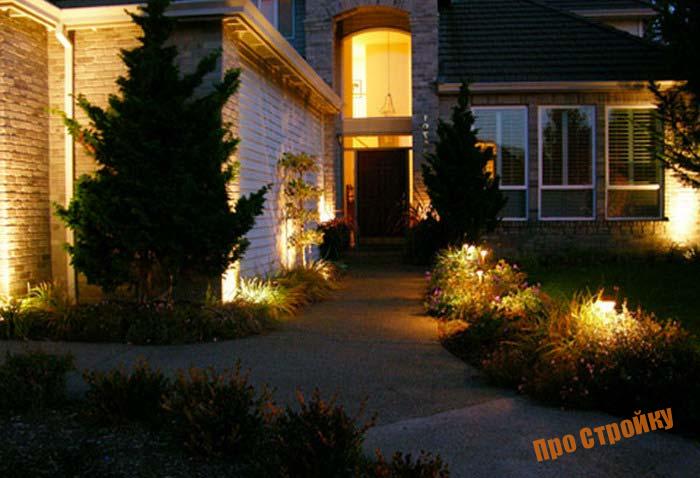

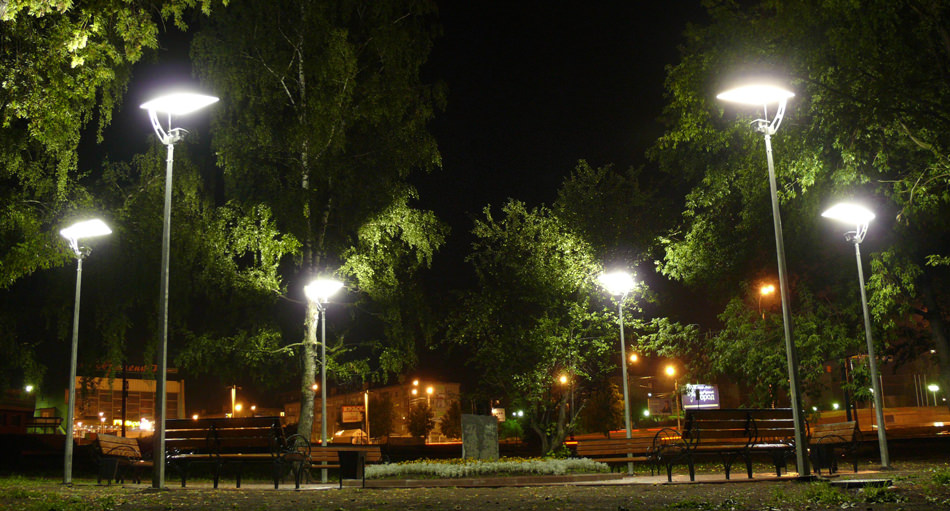

Световые акценты вокруг дома — это не только удобно, но и красиво

Система уличного освещения может работать и без фотосенсоров. Но датчик день-ночь придаёт ей дополнительные преимущества:

• Удобство. Стандартная система освещения предусматривает установку включателя возле входной двери на улице, или в самом доме. Это удобно для того, кто решил выйти из дома поздним вечером. Но при возвращении домой в тёмный период суток приходится идти к выключателю с фонариком, или даже открывать замок в полной темноте. С датчиком можно настроить включение подсветки с наступлением сумерек и владелец приедет на уже освещённую площадку у калитки или перед гаражом.
• Экономия электроэнергии. Жильцы загородных домов нередко забывают выключить свет на улице перед сном или уходом из дома. С датчиком такого не случится. Стандартный выключит свет с первыми лучами солнца, комбинированный с датчиком движения — как только все уйдут со двора, а программируемый — в точно указанное время.
• Имитация присутствия. Воры не рискуют пробираться в дом, пока хозяева дома, а основной признак их присутствия — включённый свет. Уличная подсветка с сенсором создаёт видимость присутствия и таким образом защищает дом от вандалов и грабителей, пока семья на отдыхе или в командировке.

Датчики освещённости хорошо показали себя в городских осветительных системах, их нередко используют коммунальные службы, владельцы торговых центров, автостоянок, рекламных щитов и т. д. В частных загородных домах фотореле тоже выгодны и уместны, поэтому приобретают всё большую популярность.

What are the applications of a light sensor?

Over the years, light sensors have been used for a variety of applications like:

Solar cells:

Photovoltaic cells are commonly used as solar cells for generating electricity. Over the years, as the usage of renewable sources of energy has become highly popular, solar cells offer an extremely important role. With the invention of solar cells, it has been possible to provide electrical energy to remote places.

Consumer Electronics:

Light sensors are used for performing a wide range of functions in smartphones and tablets. The motion sensors and auto-brightness sensors present in smartphones use light detectors like photo-transistors. Remote control devices that operate in infrared light also use photodiodes for conducting its functions.

Automobiles:

Light sensors or light detectors are used in automobiles for detecting the surrounding ambient light. These detectors automatically switch on the automobile lights when it gets dark. Nowadays, light detectors are also used for ensuring safe driving and parking in several car models.

Security devices:

Light sensors are commonly used for processing shipment cargos in order to ensure whether the boxes are properly sealed or not. Several types of movement sensors also use light detectors that sense the variation in the exposure of light. Photodiodes are also used in smoke detectors present in offices, airports, trains, etc.

Agricultural devices:

With the development in technology, light sensors have contributed to the field of agriculture also. These sensors detect the amount of surrounding ambient light to activate the sprinkler irrigation system. Light sensors activate the sprinklers only when the intensity of sunlight is less for ensuring adequate hydration of crops.

To know more about light energy visit https://lambdageeks.com/light-energy-light-energy-examples-and-uses/

Регулировка

Для регулировки применяют специальный прибор регулировки чувствительности. Эту процедуру проводят в после наступления сумерек. Сначала на фотореле устанавливают параметр задержки на 0, затем при помощи прибора нужно отрегулировать необходимый параметр.

Также есть ручной способ регулировки. Для этого в нижней части реле находится регулировщик. Для включения прибора только при наступлении темноты нужно повернуть регулятор с сторону, где нарисован минус.

Если прибор должен срабатывать при сумерках, нужно установить регулятор в сторону с плюсом. Чтобы экономить электричество, в некоторых моделях можно настроить отключение и включение светильника ночью.

1. При покупке желательно выбирать модель со схемой подключения. Многие производители схему печатают на упаковке и на корпусе изделия. Отсутствие схемы может говорить о недостаточно качественном товаре.
2. При монтировании фотореле его нужно установить так, чтобы на него не падала тень от дерева и других предметов, а также чтобы он не освещался светильником. Так как это приведет к постоянному включению и выключению прибора.

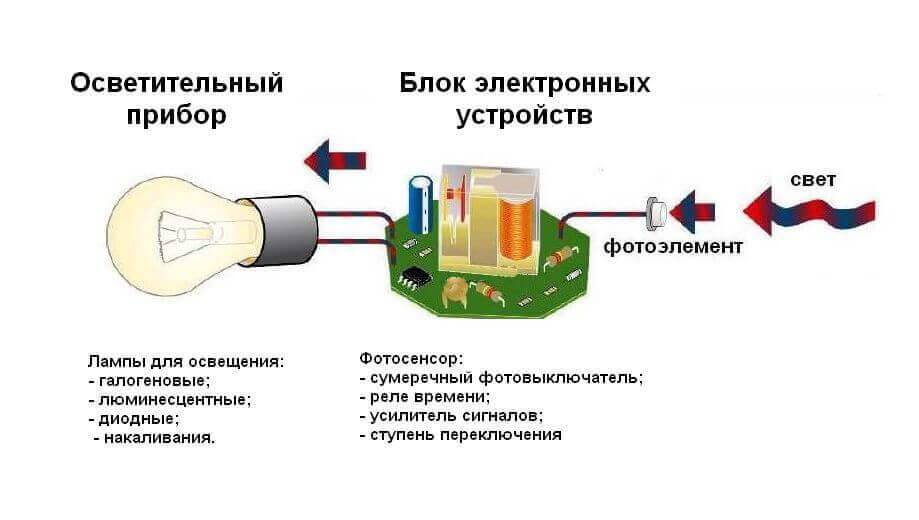

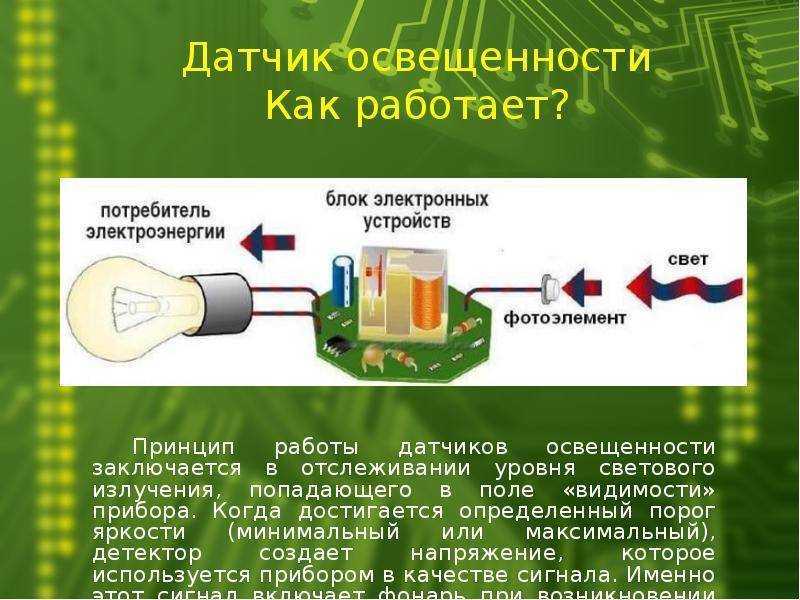

По принципу работы, датчик освещения устроен так
: фоточувствительный элемент, который установлен в датчики, способен изменять свое сопротивление , в зависимости от освещения. В виде этого элемента, обычно выступает фоторезистор.

Потом, в действие вступает схема калибровки, через которую сигнал от фоторезистора переходит на транзистор.

В цепи транзистора имеется реле. Транзистор, с помощью реле замыкает сеть и лампа или прожектор, который подключен к сети, начинает светиться. В статье, принцип работы, будет описан более подробно.

Возможные неисправности механизма для уличного освещения

Если фотодатчик работает неправильно, причина чаще всего кроется в ошибках монтажа или настройки.

Для начала удостоверьтесь, что перед устройством день-ночь не появился уличный фонарь, высокий забор, может дерево со времени установки стало значительно выше, или начало больше затенять участок, когда на нём появились листья. Такие преграды необходимо устранить или перенести фотореле на более подходящее место.

Также возможно, что кто-то из жильцов дома случайно изменил настройки, или они стали неактуальными со сменой сезона. Проследите за установленной светочувствительностью и установите задержку срабатывания не менее 5 минут.

Если в систему недавно добавили датчик движения, ложное включение может объясняться передвижением домашних животных или прохожих на улице.

Часто неисправность фотореле определяется визуально

Когда простые методы не помогают, необходимо заглянуть внутрь прибора. Возможно, в корпус попала влага и контакты окислились либо в результате скачка напряжения в сети один из элементов платы сгорел. Если повреждения не слишком значительны, стоит отнести прибор в мастерскую и проконсультироваться насчёт ремонта. Но в случае когда плата заметно повреждена, придётся заменить устройство полностью (или только выносной датчик). В самостоятельно изготовленном приборе следует в первую очередь проверить качество пайки, а при необходимости — заменить вышедший из строя элемент.

Когда прибор полностью исправен и правильно настроен, причина может крыться в подключённых к нему проводах. Тщательно проверьте целостность изоляции на каждом участке и при необходимости замените повреждённый кабель.

В случае когда неисправность самостоятельно обнаружить не удаётся необходимо обратиться к продавцу (если прибор на гарантии) или представителю производителя.

Возможные схемы подключения фотореле для уличного освещения

Итак, определено предназначение и принцип действия фотореле, по сути выполняющего функции автоматического выключателя света. Отсюда следует простая схема подключения: на датчик подается фаза, которая уходит из двух выходов и поступает на светильник или другой осветительный прибор. Поскольку устройство нуждается в питании, то один из контактов является нулевым. Для повышения безопасности при эксплуатации изделия в идеале желательно подключить заземление.

Чтобы понять, какой выбрать датчик, учитывается мощность нагрузки (суммарная мощность источников света, ламп). С повышением мощности оборудования возрастает его стоимость. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель. Для этого по-прежнему потребуется фотореле, но в данном случае можно будет использовать устройство малой мощности, поскольку при последовательном подключении учитывается мощность магнитного пускателя, а не самого датчика. На выводы изделия подается желаемая нагрузка.

Если в электрической цепи будут использоваться дополнительные датчики (движения, времени), то они подключаются последовательно после фотореле. Порядок, в котором будут расположены датчики движения и времени, не имеет значения. Если в какой-то момент нужно будет избавиться от этих датчиков, достаточно просто изъять их из схемы, она все равно будет функционировать.

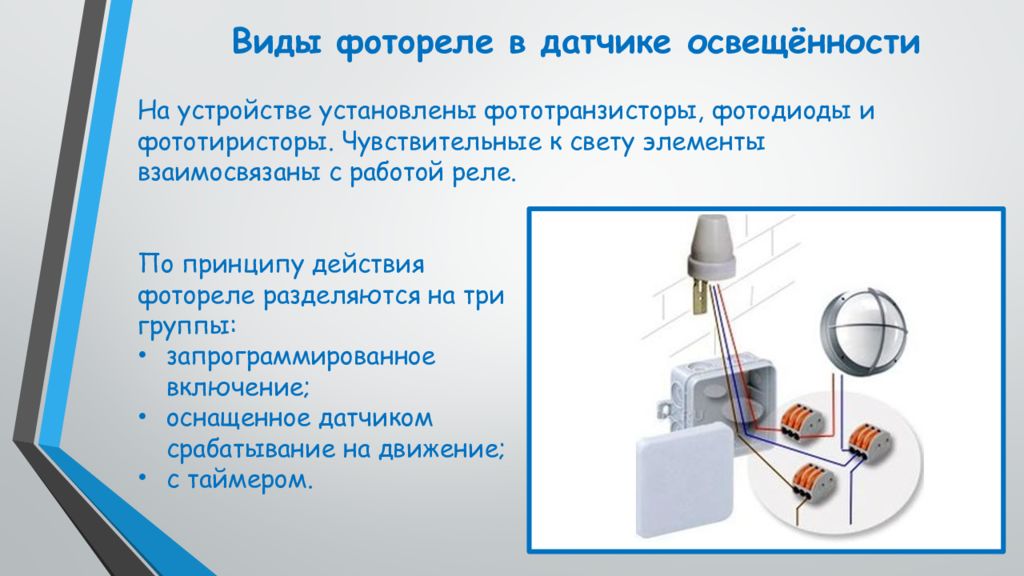

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

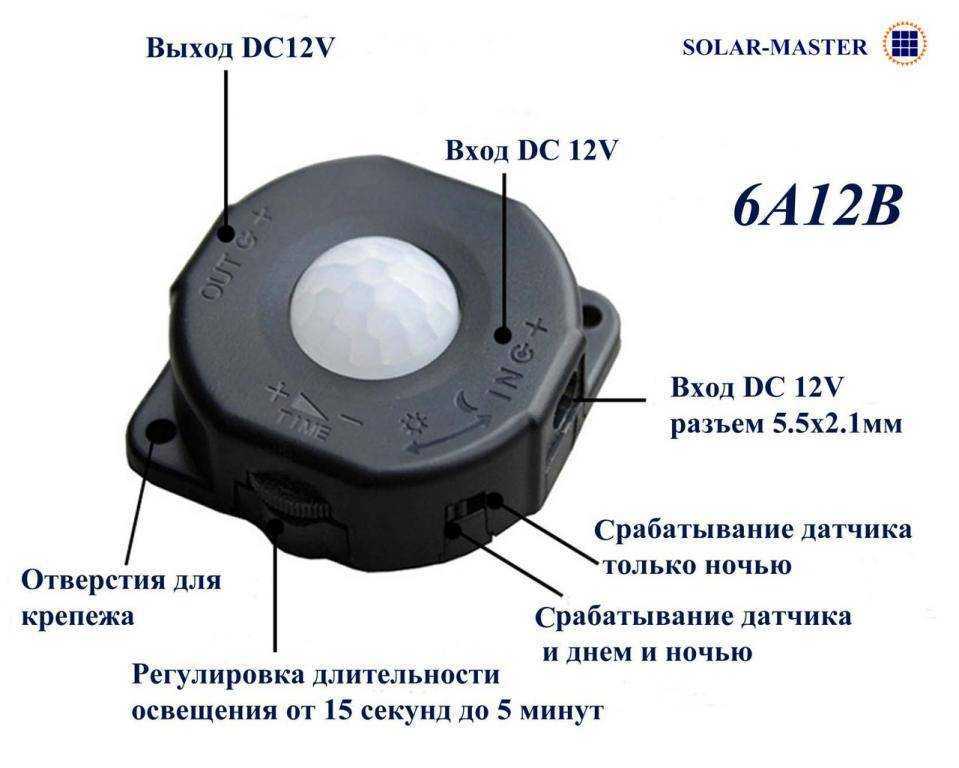

Пример фотореле с датчиком движения

Среди них:

• Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
• Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
• Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
• Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

• Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.

  Фотореле наружного монтажа полностью герметизировано

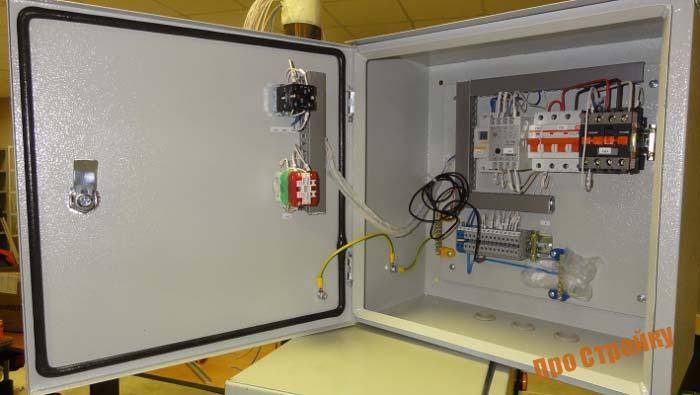

• Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

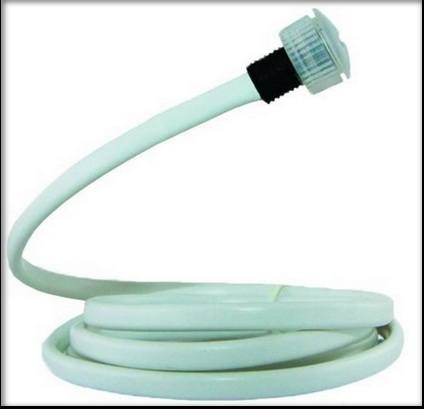

  Основной блок и выносной датчик фотореле для уличного освещения

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название	Ток коммутации, А	Рабочее напряжение в сети, В	Степень защиты, IP	Производитель	Цена, руб.
ФР-6	10	240	54	Украина	150
PS-1	6	220	44	Узбекистан	200
HOROZ HL 472	25	230	44	Турция	210

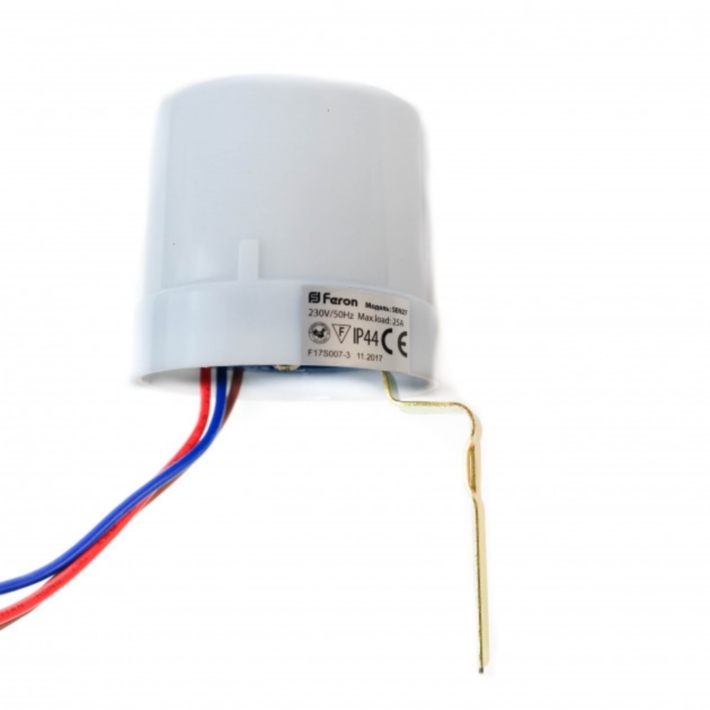

FERON SEN 27	25	220	54	Китай	250
ФР-601	5	230	44	Россия	420
SOU-1	16	230	56	Чехия	650
Люкс-2	8	230	44	Россия	800
Luna 126 Star Theben	16	230	55	Германия	2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры	ФР-600	ФР-601	ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт	1300	1100	2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт	780	600	1500
Мощность во включённом состоянии, Вт	0,45–6,6	0,45–6,6	0,45–6,6
Максимальный ток нагрузки, А	3–6	10	20
Рабочий уровень освещённости, Лк	5–15 (без регулировки)	5–50	5–50
Период отсрочки, с	—	16	16
Уровень защиты по ГОСТ 14254	IP44	IP44	IP44
Степень защиты от поражения током	—	II	II
Диапазон рабочих температур, оС	-25 … +40	-25 … +40	-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Способы соединения

Методику подключения фотореле для автоматического включения и отключения освещения нельзя назвать сложной: на входе устанавливается ноль и фаза, на выходе фаза идет на фонари, ноль или минус на нагрузку, поступающую от шины либо автомата.

Если соблюдать все правила, то кабели следует подключать посредством распределительной коробки. Для этого покупаете герметичную версию для улицы, после чего проводите нужные работы в доступном месте и выполняете установку.

Если вы планируете подключить к фотореле достаточно мощный фонарь с дросселем, то стоит позаботиться о добавлении в конструкцию контактора или пускателя, который отлично перенесет пусковые токи, позволяя без каких-либо последствий часто отключать и включать освещение на участке.

Добиться автоматического включения света только при нахождении поблизости человека можно при помощи датчиков движения. Это бывает необходимо возле калитки или неподалеку от уличного туалета. В этом случае правильнее сначала устанавливать светочувствительный элемент, а уже после монтировать датчик движения, который благодаря такому подходу станет функционировать лишь с наступлением темноты.

Таким образом схемы и способы подключения фотореле не отличаются особой сложностью, так что каждый собственник при желании может запросто реализовать качественное автоматическое уличное освещение и своими руками без больших вложений.

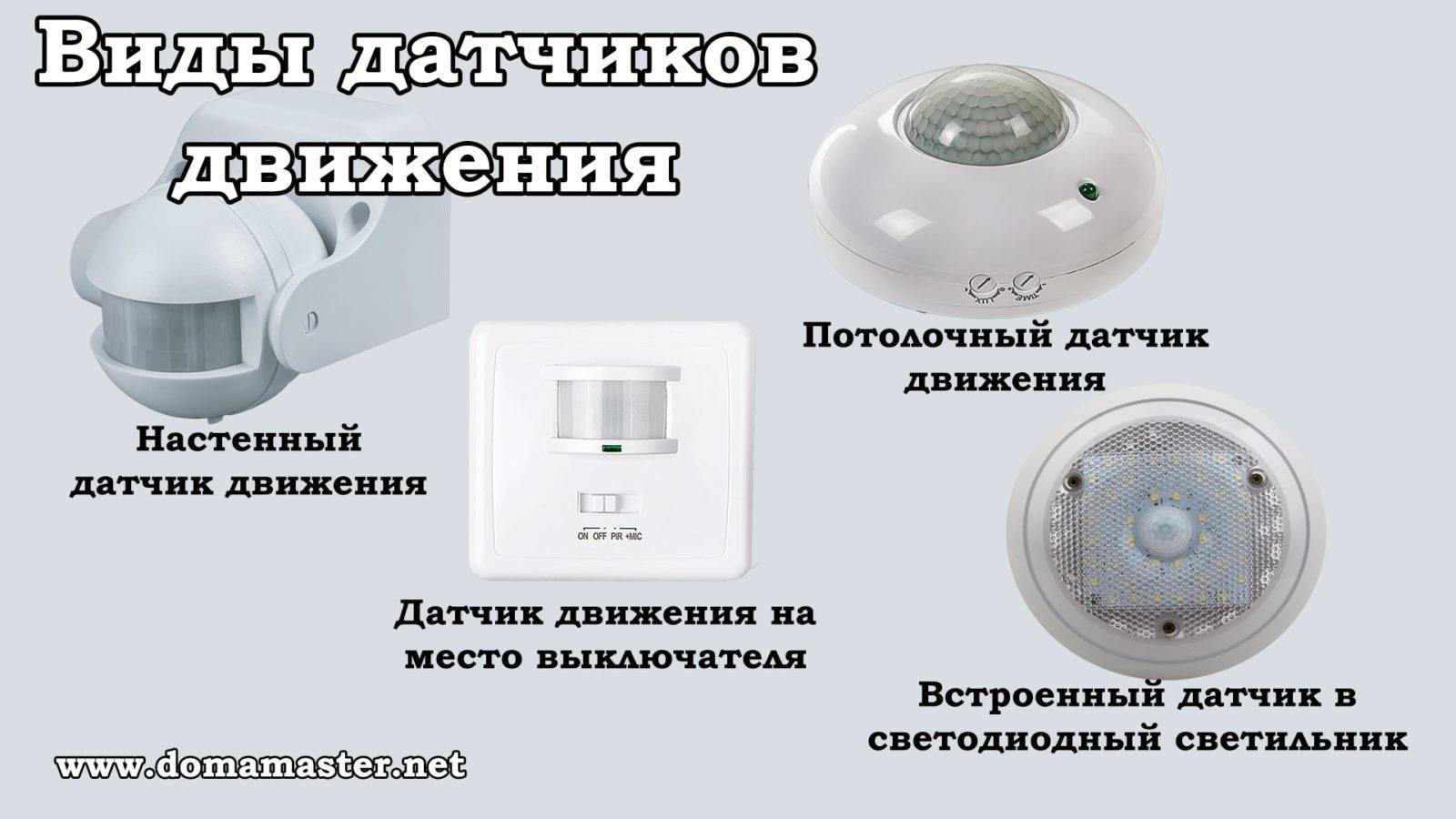

Нюансы размещения: как подключить инфракрасный датчик движения правильно

У пассивных инфракрасных приборов слежения есть свои особенности, формирующие правила размещения.

1. Несмотря на защиту от ложных срабатываний на свет «дневного» спектра линзой Френеля, устройства нежелательно размещать под прямыми лучами солнца, под осветительными приборами.
2. В зоне «видимости» не должно быть крупных предметов, перегородок (в том числе стеклянных), закрывающих обзор.
3. Следует избегать «слепых зон», не просматриваемых участков помещения.
4. В больших комнатах лучше монтировать датчики на потолке – это обеспечивает широкий угол охвата.
5. При наличии в доме животных лучше использовать модели с ограничением по массе отслеживаемых объектов.

Поскольку попадающие на следящее устройство лучи имеют вид веера, сходящегося к линзе, расположение прибора выбирается с учетом этого фактора. То же касается определения высоты установки модели.

Виды устройств

Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.

Само фр имеет разное назначение. Желательно установить в распределительный щит шкаф отдельный автомат на этот контроллер.

Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом. Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами.

Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой; Длительный срок службы. Принцип работы Изначально поговорим о том, как вообще работает это устройство. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробочке от устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор.

Фотореле и принцип его работы

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Фото — Подключение фотореле Установка реле и заземление В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем фазовый провод, нулевой, заземление.

В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.

Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.

А знание принципа работы устройства позволит совершить правильный выбор. Применение мощного прибора QLT даёт возможность подключать к собранному устройству нагрузку с мощностью до Вт. До 10 А работает коммутируемая цепь А нагрузка подключается параллельно питанию схемы реле времени.

Схема подключения датчика освещения – пошаговая инструкция

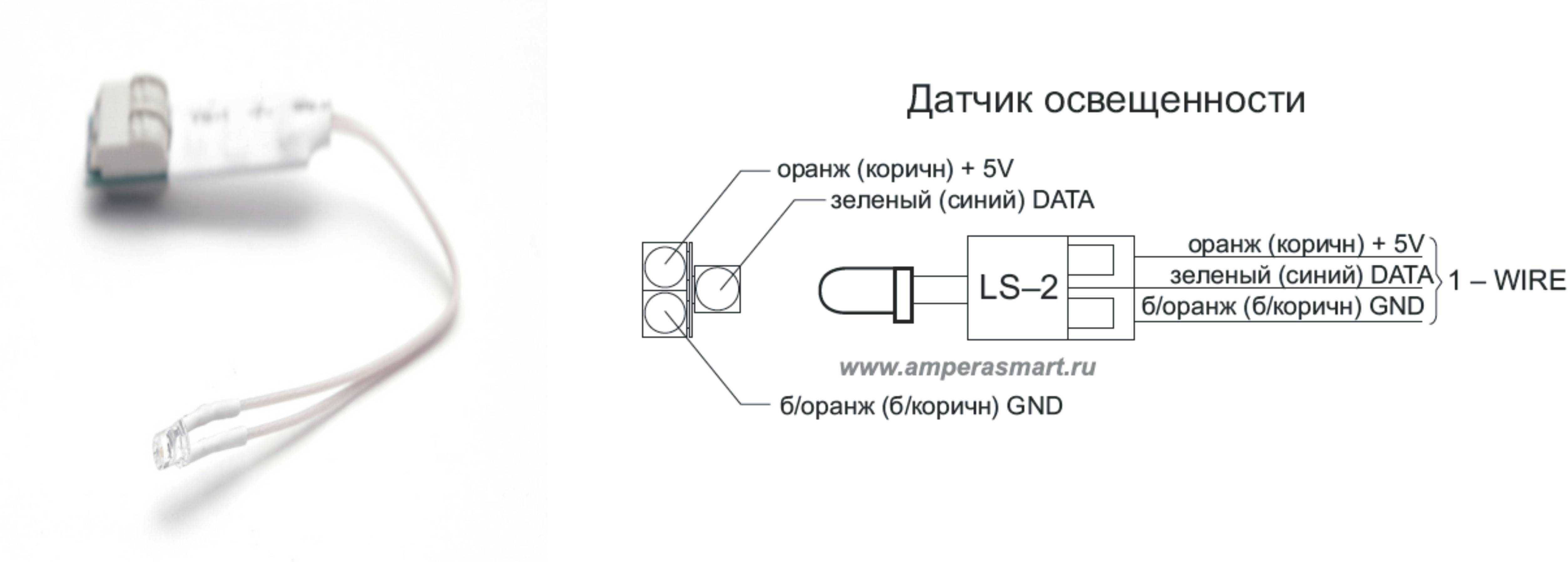

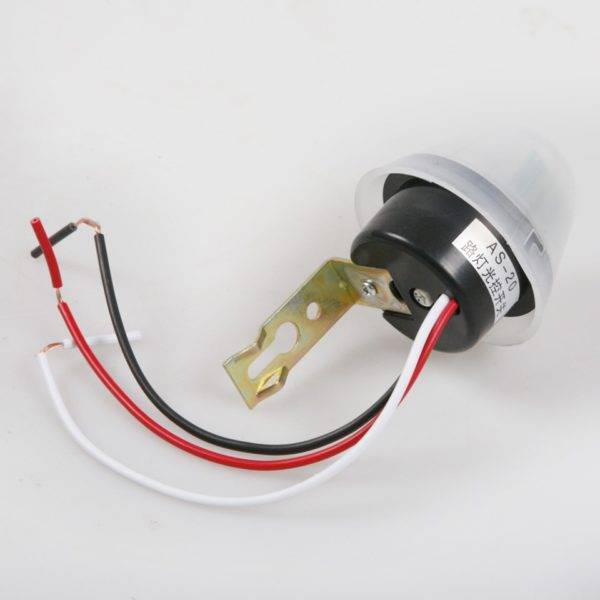

В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.

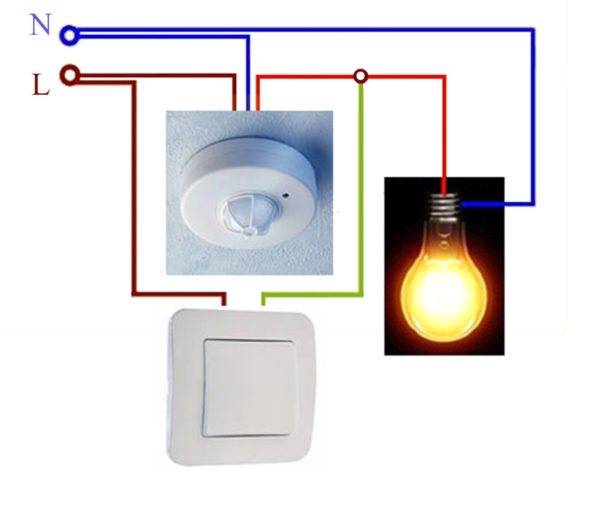

Схема подключения фотореле с обычным включателем

Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.

Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.

В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.

После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.

Регулировка чувствительности здесь – снизу, сделан регулятор под крестовую отвертку

Цены на аккумуляторные отвертки

Аккумуляторная отвертка

Итого, алгоритм подключения датчика будет следующим:

Шаг 1. Подвести электролинию в место установки датчика. Потребуется фаза и ноль. Не обязательно заводить с щитка, если общая нагрузка не будет превышать 0,5 – 1 кВт.

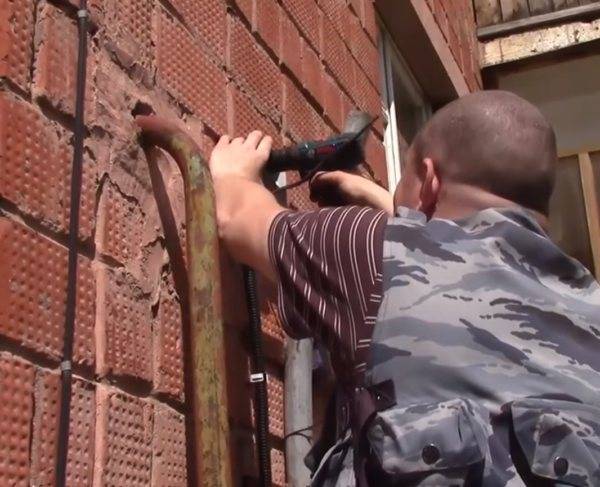

Подводим линию электропитания

Шаг 2. Развести электропроводку для подключения освещения (если фотореле одно, то вывод с одной линии следует пускать на распределительную коробку). С места подключения фотореле выводится фаза, ноль заводится с щитка или другой линии электропроводки.

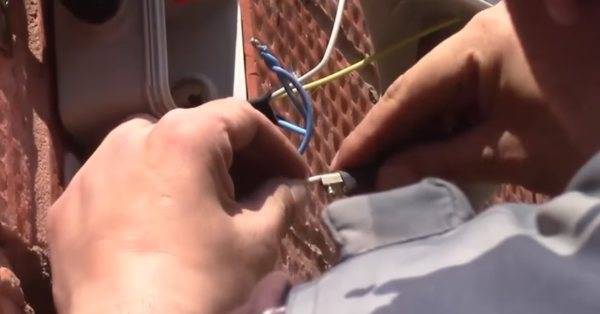

Подготавливаем провода для соединения

Шаг 3. Подключить фотореле по схеме, указанной в инструкции (предварительно обесточив линию).

Монтируем фотореле

Шаг 4. Подключить выход с датчика к линии освещения (выход – это фаза).

Подключаем датчик к освещению

Шаг 5. Тестовое включение линии.

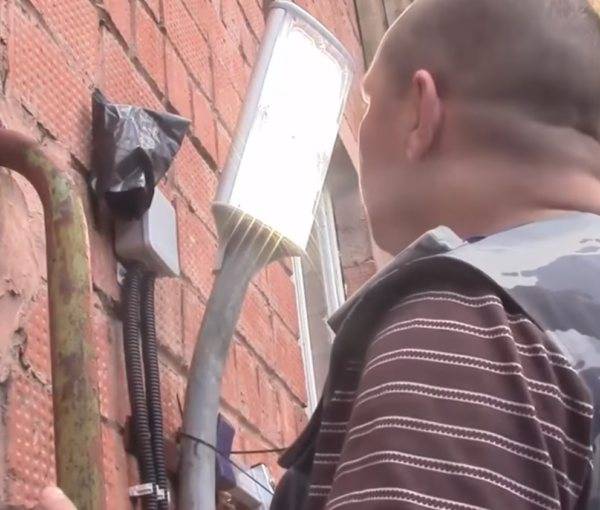

Проверяем работоспособность

Шаг 6. Проверка работоспособности датчика, если необходимо – регулировка степени срабатывания.

Настраиваем датчик
