Схема и принципы работы датчиков для включения света

Виды датчиков движения

На сегодня, наибольшим спросом пользуются виды ДД:

• ультразвуковые (УЗ);
• инфракрасные (ИК);
• микроволновые (СВЧ);
• комбинированные;

Каждый вид имеет достоинства и недостатки, применяется в разных условиях.

Рассмотрим по отдельности обозначенные типы ДД:

Ультразвуковой

Осуществляет слежку за объектами ультразвуком. При передвижении людей, датчик срабатывает. Их часто устанавливают в патронниках автомашин, в системах осуществления контроля за слепыми зонами. В жилых комплексах отменно показали себя на лестничных площадках.

Недостатки УЗ ДД:

1. У животных вызывает дискомфорт, поскольку они чувствуют ультразвуковые частоты.
2. Дальность действия не далека.
3. Начинает работать только при резких движениях, их можно обмануть плавными действиями.

Плюсы УЗ ДД:

1. Невысокая ценовая категория.
2. Не подвержены воздействиям природной среды.
3. Фиксируют движения при любых материалах объекта.
4. Не теряют рабочие функции при возникновении влажности, пыли.
5. Не реагируют на перепады температурного режима окружающей среды.

Инфракрасный ДД

Обнаруживает изменения теплового излучающего действия окружающих объектов. При передвижении людей, излучение по очереди фокусируется линзами прибора на сенсоре, что служит посылом для выполнения установленной в датчике функции. При повышении количества установленных линз, увеличивается чувствительность аппарата. Зона охвата у ДД зависит от площади поверхности линз.

Недостатки ИК ДД:

1. Они могут ложно срабатывать на теплый ветер.
2. При работе в уличных условиях, снижается достоверность из-за попадания дождя, солнечных лучей.
3. Не видит людей, искусственным образом не излучающих ИК излучения (накрытых специальными материалами).

Плюсы ИК ДД:

1. Точность регулирования расстояния нахождения объектов при их движении.
2. Удобство применения вне зданий, поскольку реагирует только на объекты с собственной температурой.
3. Полная безвредность для людей, животных, поскольку вредных компонентов не выделяет.

Микроволновый ДД

Выпускает магнитные волны высокой частоты, которые, отражаясь, замечаются сенсором. При их изменении, прибором приводится в действие, обозначенная у него функция.

Минусы СВЧ ДД:

1. Наиболее высокая цена на него.
2. Возможны ложные срабатывания, при появлении признаков движения за установленным диапазоном наблюдения, например, за окном.
3. Могут представлять опасность здоровью людей, следует отдавать предпочтение ДД с минимальной мощностью производимого излучения. Безвредным считается непрерывное излучение с потоком мощности до 1 мВт.

Плюсы СВЧ ДД:

1. В охранных целях, может устанавливать объекты за хрупкими стенами, стеклами.
2. Режим его работы не влияет от температуры среды.
3. Реагирует даже на малозначительные движения.
4. Сам по себе имеет небольшие размеры,

Комбинированные ДД

Содержат сразу пару методов обнаружения признаков движения, например, ультразвукового и СВЧ. Это довольно удачный выбор для наиболее достоверного определения характера перемещения объектов на подконтрольной территории. Принцип работы этих устройств очень продуктивен. Недочеты одной технологии замещаются плюсами другой.

Схемы ИК датчиков

Для примера используем китайский датчик LX-01 и подключим его к обычной лампе накаливания.

Схема подключения датчика включения света (алгоритм действий):

• Выберите модель датчика, которая вам нравится.
• Определите помещение для установки.
• Учитывайте планировку помещения (окна, двери, схемы передвижения людей, высокая мебель).

Важно! Если в помещении нет окон, то это преимущество, ведь датчик не придется дополнительно настраивать на степени освещенности – в комнате всегда темно. Если в комнате есть двери на каждой стене – датчик выбранного типа придется закрепить в углу, так как он имеет угол обзора 120 градусов

• Изучите схему подключения к сети, которая всегда прилагается к инструкции.
• Не подключайте датчик иначе, не путайте провода, иначе при включении вы услышите хлопок, и устройство навсегда будет испорчено.
• По необходимости добавьте в схему контрольный выключатель, чтобы была возможность регулировать освещение вручную.
• Прозвоните все провода, прежде чем подключить устройство к сети с помощью тестера.
• Провод, выходящий от выключателя к лампе, соедините с красным контактом датчика.
• Провод по другую сторону от выключателя – к коричневому контакту.
• К голубому контакту – провод, подходящий к осветительному прибору не со стороны лампочки.

Готово!

Проверка установки

Перед окончательной установкой нужно проверить исправность системы. На датчике располагаются несколько переключателей, отвечающих за настройку детектора:

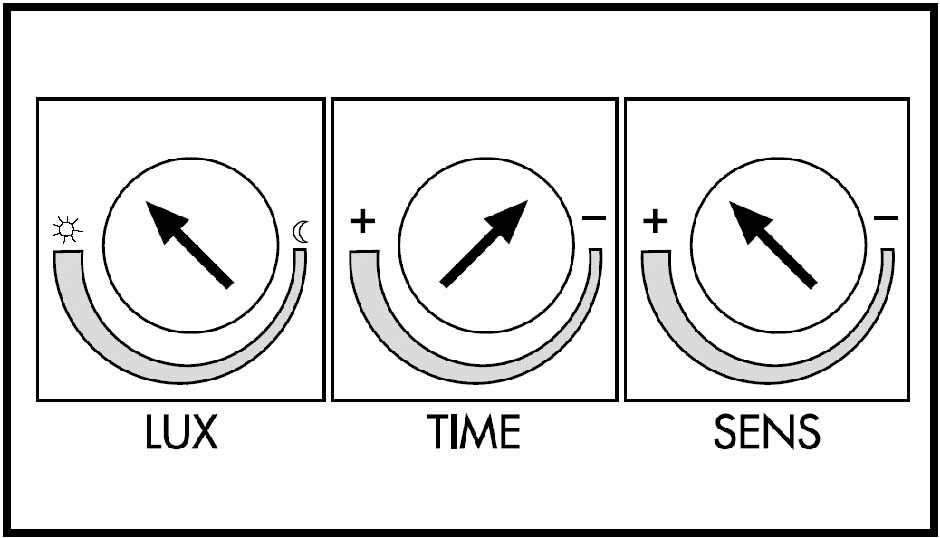

• LUX. Переключатель отвечает за пороговую освещенность. Если на улице достаточно света от солнца, то датчик реагировать на движение не будет.
• TIME. Время, на которое будет включаться свет после срабатывания (от 2 секунд до 15 мин). Отсчет идет с момента, когда объект выходит из зоны действия.
• SENS. Чувствительность зависит от яркости ИК света, на который должен срабатывать прибор.

Регуляторы на датчике движения

Угол обзора

В дешевых вариантах устройств доступны только настройки чувствительности, времени действия и уровня порогового освещения, а угол обзора фиксирован. Более дорогие аналоги позволяют регулировать и эту характеристику. Если прибор часто срабатывает не вовремя либо появляются слепые зоны, то стоит проверить правильность направления угла обзора.

Совет! Для максимальной эффективности настенных уличных датчиков оптимальное место для установки находится на высоте 2,5-3 м. Дальность действия около 10-20 м и высота 1,5 м. Не стоит пробовать увеличить регламентированную дальность путем установки детектора на более высоком или низком уровне.

Установка настенного датчика

Уровень освещенности

Правильная настройка уровня освещенности увеличит экономичность осветительного прибора: работа светильника при достаточном свете от солнца — пустая трата денег. Чтобы настроить LUX-параметр, регулятор нужно поставить в максимальное положение (работа ночью), после чего постепенно поворачивать его вправо.

Задержка выключателя

Время задержки варьируется от 2 секунд до 15 минут. Оптимальным временем считается 50-60 с. Нужно выкрутить TIME до минимального значения, а затем плавно повышать время. Первое отключение после настройки произойдет несколько позже, чем было установлено. Последующие будут производиться согласно настройкам.

Расположение регуляторов на датчике

Чувствительность

При повышенной чувствительности детектора движения вероятны ложные срабатывания. При высоком уровне чувствительности детектор срабатывает на появление в зоне животных. Чтобы корректно настроить устройство, следует начать с минимального значения и плавно повышать SENS-регулятор.

Лучшие уличные датчики движения для сигнализации

Несанкционированное проникновение на придомовую территорию – пролог преступления. Обнаружить злоумышленника помогут датчики движения охранной ситуации, установленные на участке. Для работы на улице извещатели оснащают корпусами, которые защищают электронику от дождя, пыли. Устройства работают в широком диапазоне температур, имеют большой радиус действия, комплектуются надежными автономными источниками питания.

Alfa Alpir-21

Оптико-электронная модель, настроенная на передвижение тел, весом более 25 кг. Работа основана на взаимодействии двух сенсорных систем: многоуровневого распознавания и анализа. Проводное подключение обеспечивает передачу четкого сигнала независимо от погодных условий. Анализ скорости движения производится на основе интеграции высокого уровня. Корпус изготовлен из ударопрочного пластика, соответствует классу защиты от влаги, пыли IP65.

Установлено два двойных пиродатчика, 18-ти полосный дифракционный объектив обеспечивает угол обзора 110 градусов. Оптика защищена от повышенной влажности, солнечного ультрафиолета. Чувствительность регулируется в 8 диапазонах. Подготовка к работе занимает всего 40 секунд. В комплекте кронштейн с регулировкой угла расположения по вертикали и горизонтали.

Достоинства:

• Цифровое определение температуры;
• Время тревоги 2 секунды;
• Низкое энергопотребление;
• Дальность обнаружения 12 метров;
• Сложно заметить на фасаде здания.

Недостатки:

Не обнаружены.

Снизить количество ложных срабатываний помогает одноканальная температурно-климатическая линия с системой противодействия влиянию движения холодных или теплых масс воздуха, прямых и отраженных солнечных лучей. Эта технология позволяет охранной сигнализации эффективно работать во время дождя, града, снега или шторма.

GSM Cool

Укомплектованный GSM-модулем инфракрасный датчик движения передает данные о срабатывании на 3 номера мобильных телефонов. Оповещения о проникновении приходят в виде sms-сообщений. Используемый модуль эффективно работает при температуре от -45 до +55 градусов. Угол обнаружения по горизонтали – 120 градусов, радиус действия 10 метров. Чувствительность настроена на срабатывание при перемещении тел, массой до 11 кг. Это позволяет исключить ложные срабатывания на мелких домашних животных, птиц.

Работает от аккумулятора 12В, емкостью 9800 мА\ч, который приобретается отдельно. Заряда батареи достаточно для бесперебойной работы в течение 250 дней. В комплекте поставки – звуковая сигнализация, мощностью 130 Дб. Сирена включается при срабатывании, при необходимости устройство можно отключить, оставив только оповещение смс-сообщениями.

Достоинства:

• Дистанционное управление с помощью брелока;
• Удобный кронштейн для монтажа;
• Хороший угол обзора по вертикали;
• Простая настройка.

Недостатки:

Работает с sim-картами Билайн, МТС, Мегафон.

Sapsan Gsm Pro Pri-100A

Укомплектован двойным инфракрасным сенсором, способным обнаружить перемещение на расстоянии до 12 метров. Максимальный угол обзора 110 градусов по горизонтали. Передача данных осуществляется по радиоканалу, дальность связи до 100 метров. Отсутствие проводов упрощает монтаж, эксплуатацию сигнализации.

Источник питания – батарейка формата 9 VDC, энергопотребление – до 25 мкА в режиме сканирования. Корпус изготовлен из ударопрочного полимерного материала, хорошо защищает электронику от повышенной влажности. Комплект поставки включает кронштейн для установки. Регулировка времени срабатывания позволяет выбрать режим охраны.

Достоинства:

• Индикатор заряда батареи;
• Стабильный сигнал;
• Хорошая чувствительность;
• Простая настройка.

Недостатки:

Рекомендуемый нижний порог рабочей температуры -10 градусов.

Фотореле и принцип его работы

Эффективный прибор позволяет контролировать затраты энергии, управлять освещением по необходимому режиму. Фотореле используют для своевременного включения и отключения уличных фонарей, что актуально для частных домов. Для этого в приборе предусмотрен датчик, чувствительный к свету. Элемент соединён с питательной цепью. При попадании лучей света датчик становится изолятором, а тёмное время суток прибор проводит электроэнергию к устройству освещения. Так работает фотореле, отключая фонари при дневном свете и включая их при отсутствии солнечных лучей.

Освещение: применение фотореле

Прибор контроля освещения используют в частных домах, размещая на фонарях вдоль дорожек или возле входной двери. В парке, загородном большом участке и других просторных территориях также применяют фотореле. Прибор практичен для освещения автостоянок, дворов, рекламных конструкций и зоны видимости видеокамер наружного наблюдения. Во всех случаях создаётся автоматизированная система, которая включает свет при наступлении темноты. Это позволяет экономить энергоресурсы и обеспечивает комфорт нужных зон.

Характеристики фотореле

При выборе устройства для управления освещением учитывают его характеристики. Производители выпускают обширный ассортимент приборов, отличающихся внешним видом, характеристиками, номинальным напряжением питания и другими параметрами

Поэтому при выборе стоит обратить внимание на следующие особенности фотореле:

• вес и размеры устройства;
• температурные ограничения при эксплуатации;
• сектор срабатывания;
• мощность и уровень потребления энергии;
• частота сети для работы;
• номинальное напряжение для питания.

Приборы также разделяются по типу коммутируемых светильников. Простые модели часто предназначены для работы с обычными лампами накаливания или галогенными устройствами. Для других вариантов ламп следует выбирать фотореле, мощность и характеристики которого соответствуют параметрам источника света.

Простая схема подключения к освещению

Перед тем как подключить датчики движения к элементу осветительной системы, например, потребуется понять следующее. Эта операция ничем существенным не отличается от хорошо известной процедуры установки обыкновенного выключателя. Такое сходство вполне объяснимо, поскольку по сути своей подключение датчика для освещения с выключателем сродни установке клавишного прибора в обычную питающую сеть.

Подобно ему этот элемент обеспечивает коммутацию осветительной линии, включая и выключая устройство освещения.

Схемы подключения датчика движения: а) без выключателя, б) с выключателем

При рассмотрении этой схемы отмечаются следующие важные моменты в устройстве датчиков освещения:

• К самому прибору от питающей сети подводятся провода ноля и фазы (первый из них обычно имеет изоляцию голубой расцветки, а второй – красного или коричневого цвета).
• Второй конец разомкнутого реле фазного провода подсоединяется к осветителю, куда напрямую (в обход) подводится и нулевая жила.
• Эти коммутации относятся к схеме без выключателя («а»).

В варианте с клавишным выключателем все выглядит несколько сложнее. В данном случае фаза дополнительно заводится на соответствующий контакт выключателя, коммутирующего поступление напряжения на всю систему (включая лампочку освещения). Это вариант изображен на том же рисунке (случай «б»). Включенный в такую цепь осветительный прибор горит постоянно, пока контакты выключателя замкнуты. Срабатывание встроенного в датчик реле в этой ситуации блокировано (оно не размыкает линию при отсутствии движущегося объекта).

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Помогла вам статья?

ДаНет

Подключение и последующая настройка датчика

Большинство современных устройств позволяют выбрать чувствительность прибора и определиться с порогом срабатывания. Как правило, регулировку производители светового датчика располагают в нижней части реле.

Настройку датчика света светочувствительности проводя в темное время суток. Дождавшись времени, когда прибор должен начать срабатывать, чтобы подключить искусственное освещение. Найдя на нижней части датчика диск, регулирующий свет, начинают его крутить, добиваясь срабатывание прибора.

Чаще всего производитель на корпусе указывает знак минус, то вращая в данном направлении чувствительность датчика снижается. Прибор будет срабатывать только в полной темноте. Если такой вариант не подходит, диск следует вращать в противоположную сторону. Это позволит добиться повышения чувствительности.

Кроме регулировки самого фотореле, следует провести настройку сопряженных с ним устройств. В таком случае вся система будет работать должным образом.

Как настроить датчик движения для светильника в помещении

Приобретая детектор для инициации светильника в ответ на обнаружение перемещения объекта в зоне действия, каждый настраивает его в соответствии с конкретными условиями эксплуатации. Однако рассмотрим, как настроить датчик движения для освещения в помещении в общей ситуации:

• Установить и подключить датчик в соответствии с инструкцией от производителя и правилами электромонтажных работ.
• Отрегулировать угол обзора.
• Протестировать прибор с установленными заводскими настройками.
• Внести корректировки, если требуется, подкрутив регуляторы.

Все современные датчики движения оснащаются двумя или тремя регуляторами. Ниже рассмотрим, как выполнить их правильную настройку.

Схемы подключения

В зависимости от питания, микроволновые аппараты могут быть:

проводные. Здесь необходимо повозиться с проводами электропроводки. Для проводных моделей производители часто предлагают схемы подключения, которые нанесены на упаковку или указаны в инструкции. Здесь перед подключением следует предварительно отключить электропитание. Монтаж и подключение может проводиться по нижеприведенной схеме. Точно следуйте ей, и установка пройдет без осложнений;

Схема проводного подключения

беспроводные. Это более удобные в эксплуатации модели, которые работают на батарейках и аккумуляторах. Они бывают радиоволновые и радиоканальные. При подключении они синхронизируются с РПУ. Его реле выводит данные на приемник или контроллер GSM. Схема подключения имеет следующий вид.

Беспроводная схема подключения

Сегодня наиболее широкое применение нашли беспроводные микроволновые датчики, реагирующие на движение. Это связно с их более простым и быстрым подключением, по сравнению с проводными моделями. При этом они обладают гораздо большей вариацией в плане размещения.

Особенности функционирования микроволнового датчика движения

Микроволновой датчик движения считается ближайшим аналогом инфракрасного, но его отличие заключается в принципе работы не через оценку температурного режима окружающей среды, а реакции на самостоятельно сгенерированное поле. Частота созданных электромагнитных излучений может быть разной, отклонения связаны с особенностями производства на разных заводах.

Волны, которые создаёт устройство, проецируются на окружающее пространство, предметы. Если происходят хотя бы незначительные колебания, они воспринимаются, как старт для начала заложенной функции, в этом заключается принцип работы микроволнового датчика движения. Таким образом осуществляется эффект Доплера, при котором частота изучаемой волны при колебании меняется в результате взаимодействия с предметами в движении. Примерная длина волны в таких условиях соответствует параметрам от 1 мм до 1 м.

СВЧ прибор очень тонко улавливает каждое движение, но его тяжело настроить. Подобные системы не воспринимают преграды: стенки, перегородки, шторы, шкафы, прочие электрические приборы и так далее. Ему не важны материалы, которые будут присутствовать в помещении, и какой там будет температурный режим

Поэтому их часто используют в промышленных нуждах, однако, несмотря на первоначальную простоту работы, при настройке важно учитывать много условий, иначе при высокой активности на смежной территории прибор будет срабатывать вхолостую

Технические характеристики

Датчик света для уличного освещения обладают техническими характеристиками, определяющими возможность их эксплуатации в определенных условиях. Для фотореле такими параметрами являются:

Напряжение питания. В квартире устанавливаются модели на 220 В. Если же в состав монтируемой системы входят устройства на 12–36 В, должна быть предусмотрена цепь низшего порядка. Такое напряжение необходимо для запуска контакторов магнитных пускателей;
Максимально допустимый ток

Имеет важное значение при подключении приборов, работающих от 220 В. В этом случае через контакты фотореле проходит электрический ток, предназначенный для обеспечения работоспособности источника света;
Температура, при которой может эксплуатироваться устройство

Уличные модели должны сохранять работоспособность в широком температурном диапазоне. Они должны справляться с поставленной задачей в мороз и сильную жару;
Степень защиты. У наружного устройства должна быть достаточная защита от попадания влаги и воды;
Габариты и вес. Имеют принципиальное значение при ограниченном пространстве в месте установки.

Преимущества использования

Фотодатчик представляет собой один из элементов системы «умный дом».
Эта система разрабатывается для того чтобы сделать пребывание человека в доме (и на придомовой территории) более удобным, практичным и комфортным. Вся суть такой системы сводится к автоматизации определенных домашних процессов, чтобы человек не отвлекал свои силы на их исполнение. Например, автоматическое включение света, когда день уже закончился и наступила ночь.
Если установить у себя фотореле для уличного освещения, вы получите массу преимуществ. Среди них стоит отметить следующие моменты:

автоматизация процесса включения света на приусадебной территории;

Автоматизированное освещение приусадебной территории

• значительная экономия потребления электроэнергии;
• увеличение срока службы лампочек, установленных в осветительные приборы (фонарь и другие уличные светильники);

• автоматическая подсветка лужаек и декоративных элементов сада;
• любая лампа со встроенным фотоэлементом сможет автоматически включаться и выключаться при наличии для этого соответствующих условий;
• возможность самостоятельно подключить электрическую схему сборки в щит дома. Обязательно помните, что собираясь подключить провода в щит, нужно предварительно отключить электричество. Щит в доме является самым важным элементом электрической системы. Лучше всего вообще не трогать шит, если вы слабо разбираетесь в электронике, а доверить это дело профессиональному электрику. Распределительный щит – не место для халатности.

Установка изделия в систему освещения и подключение его к электросети дома (в щит) откроет перед вами возможности хотя бы частично обустроить свое жилище по принципу «умный дом». Любая лампа или фонарь с таким фотодатчиком позволят вам комфортно и безопасно перемещаться не только по дому, но и улице в вечернее и ночное время.

Кратко о датчиках

Датчик движения коммутирует нагрузку при наличии внешнего воздействия, которое зависит от типа датчика и его принципа работы. Когда детектируется присутствие или движения тела питание через симистор или электромагнитное реле поступает на нагрузку. В качестве нагрузки может выступать что угодно: лампочка, обогреватель, громкоговоритель, лишь бы мощность нагрузки не превышала максимальную коммутируемую мощность датчика. Обычно максимальная мощность нагрузки около 1 кВт.

Если вам нужно включить большую мощность – необходимо добавить еще одно реле в цепь, так чтобы силовые клеммы датчика движения включали напряжение на катушку реле.

Автоматизация освещения в подъезде

Подъездные светильники ЖКХ должны обеспечивать освещенность лестничных маршей, площадок, помещения на входе в условиях отсутствия естественного света и темное время суток. В целях экономии электроэнергии и повышения срока их службы целесообразно использовать автоматизированную систему управления. Чаще всего осветительные приборы совмещаются с датчиками движения, светочувствительными элементами и кнопочными постами.

С датчиками движения

Светильники ЖКХ с датчиком, сpaбатывающим на движение, можно установить для подъезда любого жилого дома и общественного помещения. Главное их достоинство заключается в том, что освещение включается только на тот отрезок времени, когда в зоне видимости устройства проходит человек. Таким способом достигается существенное снижение времени работы ламп.

Правильный выбор светильников с датчиком на движение для помещения ЖКХ должен учитывать:

1. Время работы после включения. Определение этого параметра зависит от расстояния до соседнего датчика и средний период, за который объект дойдет до него. Как правило, это 1-2 минуты.
2. Чувствительность элементов. Чтобы прибор не сpaбатывал на перемещение животных и даже теплых воздушных потоков, необходимо выполнить настройку по этой хаpaктеристике.
3. Технология. Наибольшее распространение получили сенсоры, функционирующие на инфpaкрасном и ультразвуковом излучении (с акустическим датчиком). При этом первым отдают больше предпочтения, так как они не сpaбатывают на посторонние шумы.
4. Количество датчиков, подбираемое исходя из условия, чтобы в ходе перемещения человека не возникало слепых зон и отключения по причине этого освещения.

С датчиками освещенности

Светильники ЖКХ могут также функционировать совместно со светочувствительными датчиками. Включение и выключение приборов полностью определяется уровнем естественного освещения. Так, с наступлением темного времени суток или в пасмурную погоду, когда освещение становится меньше 10 Лк, фотоэлемент сенсора отправляет сигнал на включение лампы. Выключение происходит, когда в помещении становится светлее.

Управления освещением с использованием кнопочных постов

Кнопочные посты – еще один эффективный способ автоматизации процесса освещения в подъездах, подвалах и прочих помещениях ЖКХ. Такие устройства включения/выключения более надежны, чем обычные бытовые переключатели. Они имеют защиту от сырости и пыли, не теряют работоспособности в жаре и холоде.

Кроме того, для инициации и отключения светильника ЖКХ требуется нажать на одну и ту же кнопку. Большое преимущество они дают в темноте, если оснащены светодиодной подсветкой. Кнопочные посты для удобства пользования можно установить на околоквартирных площадках, а также на выходе из подъезда.

Как правильно настроить?

Занимаясь настройкой, следует обращать внимания на 3 основных параметра:

1. Чувствительность, но на большинстве современных датчиках данный параметр настраивается автоматически, на заводе-изготовителе.
2. Порог освещенности.
3. Временная задержка, при которой срабатывает отключение освещения.

Чувствительность

Для настройки этого параметра необходимо найти ручку подстроечного резистора на корпусе датчика движения. Если она расположена сзади прибора, то настраивать его надо будет, сняв крепление. Для идеальной настройки, ручку сопротивления надо поворачивать очень медленно, потому что резистор обладает маленьким шагом изменения параметра.

Если прибор не реагирует на присутствие человека, то чувствительно необходимо повышать, если срабатывает на посторонние движения – понижать. Правильно настроенный датчик движения срабатывает только при появлении человека и не реагирует даже на крупных животных.

Как было сказано выше, приборы нового поколения автоматически подстраивают чувствительность при появлении человека, когда его нет в зоне действия датчика – параметр сводится к минимуму.

Величина освещенности

Данный параметр должен быть настроен на то время суток, когда естественного освещения не хватает для нормального обозрения окружающего пространства. Настройка производится поворотом ручки потенциометра, подписанного LUX, она находится рядом с ручкой чувствительности (SENS).

На дорогих моделях датчиков, настройка уровня освещенности производится автоматически и даже в дневное время  суток появлении человека не дает ему срабатывать.

Правильная настройка времени отключения

Ручка последнего потенциометра (TIME) отвечает за включение и отключение лампы. Для того, чтобы правильно настроить этот параметр, необходимо засечь время, через которое датчик освещения отключит лампу, после появления в его зоне срабатывания человека. Время близкое к идеалу составляет 1 минуту.

Правильная настройка продлит срок эксплуатации и уменьшит расход потребляемой электроэнергии.

Сборка и подключение фотореле своими руками

Создать простой прибор для управления освещением просто своими руками. В зависимости от необходимого уровня функциональности и навыков можно использовать как простые, так и сложные схемы. В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий.

Компоненты

Для сборки нужно подготовить все необходимые детали. Простой вариант фотореле включает в себя такие компоненты, как:

• фоторезистор;
• прибор Q6004LT;
• резистор обычного типа.

Схема соединения и подключения устройства проста и включает в себя минимум деталей. Аппарат при этом получает питание от сети 220 В, а принцип действия заключается в постепенном увеличении амплитуды напряжения до 40 В. При достижении этой отметки срабатывает фотореле и загорается свет.

Схема

Сборка простого датчика освещённости предполагает определение уровня мощности и характеристик прибора. Предварительно составляют схему соединений и подключения к лампе. Для использования одного фотореле для нескольких фонарей нужно применить контроллер.

Сборка и монтаж

В этой схеме отсутствует блок питания, что делает процесс сборки простым. Уровень мощности может быть увеличен за счёт использования прибора, обладающего более высокими характеристиками. Все компоненты соединяются с помощью кабеля, а для настройки используется резистор с сопротивлением в 40 кОм.

Схемы подключения

Порядок включения фотореле в силовую цепь зависит от конкретных условий его эксплуатации. Известно два варианта подсоединения прибора к действующей электросети:

• через распределительную коробку;
• напрямую в линию нагрузки, защищенную автоматом.

Схема электрическая принципиальная первого из этих подключений ничем не отличается от аналогичного подхода при организации коммутации выключателя света. Фазный провод от фотореле заводится на свободную клемму распределителя, а затем перемычкой переключается на соответствующую ветвь подачи напряжения на осветительный прибор.

Если в однолинейной схеме объекта отсутствует распределительная коробка – устройство подключается напрямую к нулю и фазе. При этом возможны следующие варианты его расключения:

1. На прибор заводится только «фаза», а «ноль» прокладывается в обход.
2. К клеммам фотореле подключаются и нулевой и фазный проводники, используемые в цепи коммутации освещения.

Первый вариант удобен при прокладке новой электрической проводки, когда ее трасса выбирается на свое усмотрение. Применение второго способа оправдано в ситуациях, когда ремонт уже завершен и обустраивать новую линию нежелательно (для этого придется штробить стену). В этом случае провода укладываются в отдельном пластиковом канале, проложенном от прибора контроля света.

Установка датчиков движения

Для обеспечения правильной работы датчиков движения для охраны помещения, необходимо руководствоваться несколькими основными (но чрезвычайно важными) принципами:

• из-за конвекции, инфракрасный детектор не должен устанавливаться непосредственно над источником тепла;
• уличный датчик движения не должен находиться в месте, где он подвергается воздействию прямых солнечных лучей;
• не используйте ИК-извещатели для защиты окон (движение воздуха в области окна может привести к ложной тревоге);
• все движущиеся предметы должны находиться на расстоянии не менее 3 метров от беспроводного датчика движения;
• ни один из секторов обнаружения инфракрасного детектора не должен охватывать места, где происходят значительные изменения в распределении температуры;
• детектор должен быть установлен стабильно, так как вибрация и удары негативно влияют на его работу и являются причиной ложных срабатываний;
• если при установке извещателя одно из вышеупомянутых требований не выполнено, используйте инфракрасные извещатели более высокого класса.

Безусловно, наиболее важным правилом подсоединения является правильный выбор места установки. При установке инфракрасного детектора, в первую очередь следует избегать мест, где работа пироэлектрического сенсора может быть нарушена одним из следующих факторов:

• падающее на детектор солнечное излучение;
• быстрые или сильные изменения температуры;
• сильное движение воздуха;
• слишком громкие звуки;
• сильное электромагнитное излучение;
• радиопомехи;
• электрические разряды;
• вибрация;
• скопление животных, например, на даче;
• прямое взаимодействие водяных или масляных паров.

Также стоит помнить о еще малоизвестном эффекте беспроводных датчиков движения. Установка инфракрасного извещателя в квартире, размеры которой значительно меньше номинального диапазона датчика, может привести к явным нарушениям его функционирования. Одним из негативных последствий такой ситуации является частое появление ложных срабатываний. Учитывая этот факт, имейте в виду, что не стоит использовать звуковые сигнализации с датчиком движения в помещениях размером менее 30–50 % от стандартного диапазона детектора.
