Расчет количества и использование чугунных радиаторов отопления

Мощность чугунного радиатора мс 140. Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Благодаря современным технологиям литья чугуна, готовые изделия получаются особо прочными и не нуждаются в слишком частом уходе.

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

• Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
• Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
• Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
• Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
• Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

• Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
• Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
• Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Несмотря на присутствие некоторых недостатков, чугунные батареи продолжают пользоваться устойчивым спросом – потребителей подкупает оптимальное сочетание цены, качества и технических характеристик.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер . Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.

Расчет батареи по объему

Расчет батарей по высоте потолка – хороший способ добыть данные с максимальной точностью. Это позволит выяснить тепловую мощность батареи отопления с учетом объема определенной комнаты. Точный же объем батареи определяется после того, как наступает понимание, сколько тепла необходимо.

Но тут в дело вступает СНиП со своими нормами. Так появляется первый норматив — 41 ватт. Именно столько энергии потребуется 1м³ обычного дома в многоэтажке для тепла. Если квартира обладает стеклопакетами или стенами с утеплением, то значение падает до 34 Вт. Это число умножается на итоговый объем, который получается, умножая S помещения на высоту.

Следующий пример улучшит понимание того, как проводить расчет радиаторов отопления частного дома. Итак, гостиная имеет 30м² по площади и 4м в высоту. Эти числа умножаются и получается ее объем – 120м³. Дальше это умножается на 41 либо 34 ватт (зависит от особенностей). В итоге, мощность будет 4 920 или 4 080 Вт.

Также необходимо посчитать, например, части устройства из алюминия, чтобы объем одной секции алюминиевого радиатора не вызвал в дальнейшем проблем с котлом и местом. Итоговое число делится на теплоотдачу каждой. Она указана в документации. Например, равна 204 Вт. Тогда гостиной потребуется 24 (4 920/204) или же 20 (4 080/204) секций.

Теплоотдача одной секции

Только по материалу батареи делятся на несколько видов. А ведь они представляются в разных моделях, формах, размерах, производителях и др. Поэтому требуется расчет секций радиатора для каждой отдельно.

А как же узнать, сколько кВт в 1 секции батареи? С этим поможет документация, где производитель обязан вписать эти данные. Но знать примерные показатели никогда не помешает. Если рассматривать пример радиаторов с межосевым расстоянием 500 мм, то одна секция в основном имеет следующие значение:

• Чугунные – 120 ватт или 0,120 киловатт;
• биметаллические – 185 Вт (о,185 кВт);
• алюминиевые – 190 Вт или 0,19 кВт.

Но опять же, учитывание множества важных деталей позволит посчитать более точные требования по мощности.

Также расчет количества секций радиаторов отопления нельзя проводить с уверенностью без понимания, сколько метров покрывает одна секция и какова площадь. Например, она 20 м². Учитывая нормы по СНиПу и имеющиеся числа, выходит следующее:

• Чугунная – 1,4 – 1,5 м² и 13 штук на комнату;
• биметаллическая – 1,8 м² 11 частей;
• алюминиевая – 1,9 – 2 м² и 10 для помещения.

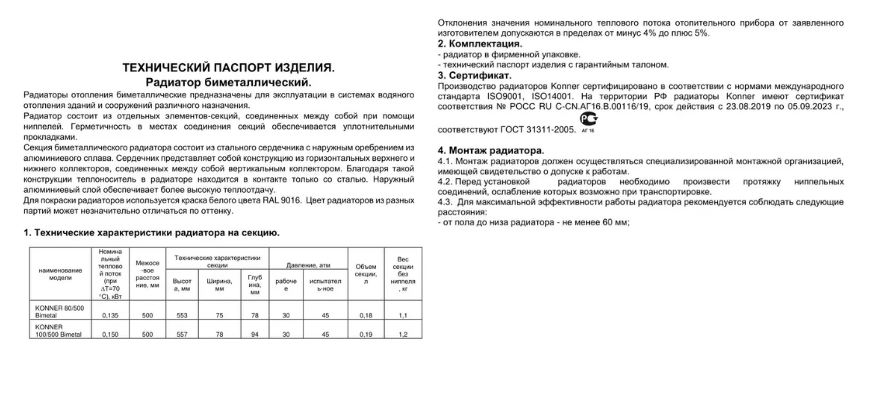

Паспортная и реальная теплоотдача радиатора

Вроде, информация о теплоотдаче всегда указывается в технических документах и расчет батарей отопления на площадь не представляет никаких трудностей. Но имеется проблема при столкновении с реальностью.

Показатель изготовителей всегда указывается на основании нескольких условий:

• Подключается боковым или диагональным способом;
• 360 кг/час – столько воды проходит через прибор;
• разница температур теплоносителя и воздуха комнаты — 70 °C.

Разумеется, в реальности радиатор будет приносить гораздо меньше тепла. Связано это с меньшими числами последнего пункта. Поэтому паспортные данные в большинстве случаев не стоит сразу использовать для калькуляций. Они должны подвергнуться корректировке.

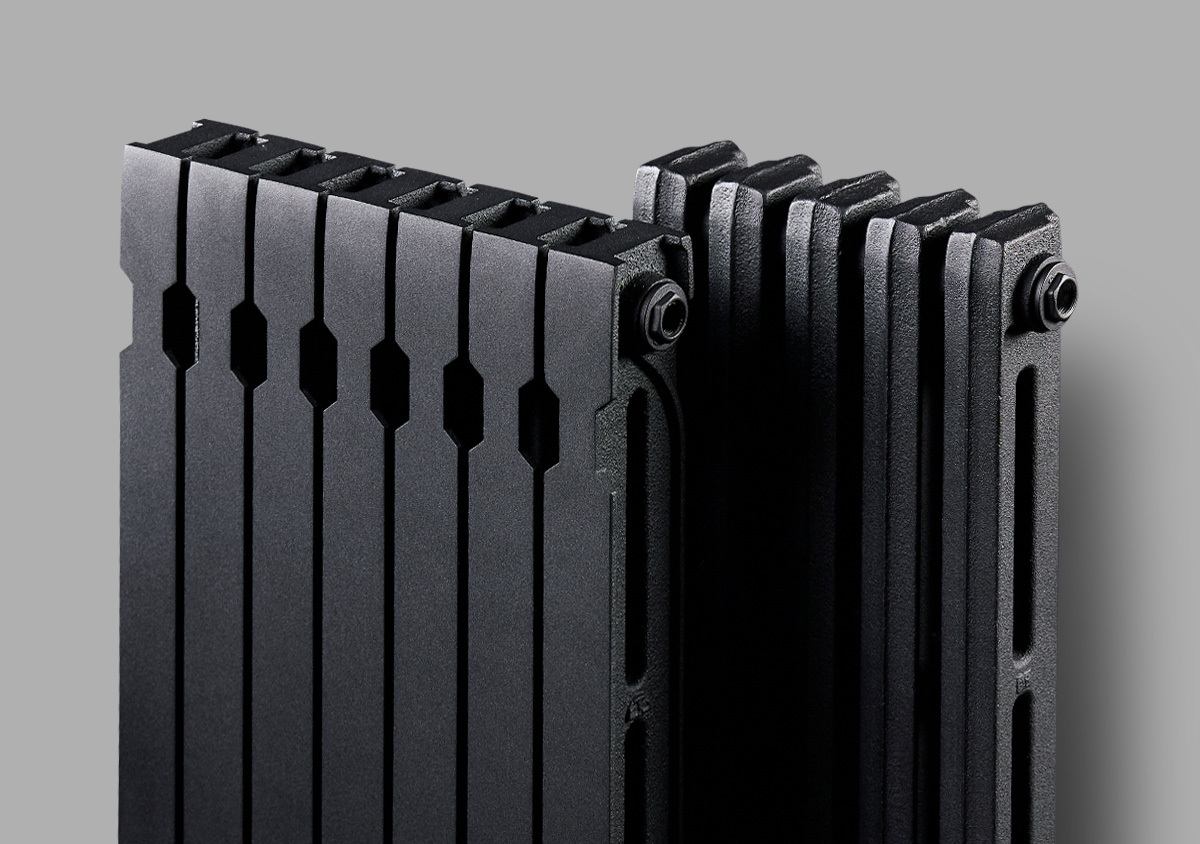

Retrostyle Windsor 500

Линейка Windsor представлена батареями разных размеров – 35 см, 50 см, 60 см, 80 см. Высота серии тоже разная от 51,0 см до 95,5 см. Радиаторы этой коллекции имеют оригинальный дизайн, обладают утонченностью и аристократичностью благодаря присутствию на поверхностях батарей роскошного узора в стиле XVIII-XIX века и изящных ножек. Различные варианты цвета, декора и комплектации.

Плюсы

• 5 лет гарантии от производителя.
• Интересный ретро дизайн.
• Хорошая теплоотдача.
• Долгий срок эксплуатации.
• Устойчивость к механическим, физическим нагрузкам.
• Простота монтажа.
• Хорошо переносят воздействие агрессивных сред.
• Широкий диапазон размеров и цветовых решений.

Выбираем чугунные радиаторы отопления: основные критерии

Чтобы смонтированная система отопления справлялась с возложенными на неё задачами, при выборе следует учесть ряд факторов. Каждый их них определяет эксплуатационные характеристики радиаторов отопления. Предлагаем с ними познакомиться более подробно.

К выбору стоит отнестись со всей ответственностью

По числу каналов секции

Количество каналов не оказывает существенного влияния на функциональные возможности устройства. Для жилых помещений чаще всего выбирают двух- и трёхканальные конструкции. Последние имеют большую глубину.

Для жилых помещений достаточно двух каналов

По тепловой мощности

Чтобы в комнате было тепло и комфортно, установленные радиаторы должны обладать достаточной тепловой мощностью. Обычно в технической сопроводительной документации к каждому изделию данный параметр указывается для одной секции. Для нахождения общего значения следует мощность умножить на количество секций.

При выборе подходящего параметра следует учесть, что для помещений:

• с потолками более 3 м требуемое значение следует увеличить пропорционально;
• со стеклопакетами – уменьшить на 15%;
• при нагреве теплоносителя ниже 70ºС следует добавить 10–15% на каждые 10ºС разницы;
• с большим количеством окон радиаторы следует устанавливать под каждым.

Тепловая мощность обычно указывается для одной секции

По габаритным размерам

Габариты чугунных радиаторов отопления могут существенно отличаться. Они напрямую зависят от стилистического оформления изделия и производителя. Однако межосевое расстояние остается одинаковым. Существует классификация радиаторов отопления по габаритам:

1. Низкие. Они имеют высоту 330–400 мм при межосевом 300 либо 350 мм.
2. Средние. При межосевом 500 мм имеют высоту 400–660 мм. Глубина секций зависит от производителя. У белорусских устройств обычно 108 мм, у российских – 93 мм.
3. Высокие. Их высота превышает 660 мм. Обычно такие габариты имеют дизайнерские изделия в ретростиле.

При выборе подходящего варианта следует ориентироваться на место установки. Радиатор отопления должен располагаться между полом и подоконником. При этом, нижний зазор должен быть 70–100 мм, верхний – 100 мм. Это позволит обеспечить достаточную конвекцию воздуха. Глубина изделия должна согласовываться с выступающей частью подоконника.

Габариты выбираются с учётом параметров пространства под подоконником

По месту установки

Установка радиатора может быть настенной или напольной. Первый вариант актуален только для несущих стен. Из-за большого веса чугунных изделий требуется крепёж, способный выдержать прикладываемую нагрузку. Основание, не обладающее достаточной прочностью, может разрушиться.

Напольные позволяют избежать повреждения декоративного покрытия

Разновидности батарей отопления

Стандартные

Эти устройства доступны в диапазоне высот, обычно от 300 до 750 мм, с наибольшим диапазоном длин и конфигураций в высотах от 450 до 600 мм в высоту. Длина варьируется от 200 мм до 3 м или более, с наибольшим диапазоном от 450 мм до 2 м в длину.

Панели и конвекторы

Такие радиаторы обычно состоят из одной или двух панелей, но иногда встречаются 3-панельные. Современные однопанельные радиаторы имеют гофрированную панель, образующую ряд ребер (называемых «конвекторами»), прикрепленных к задней (обращенной к стене) стороне панели, что увеличивает конвекционную мощность батареи. Они обычно известны как «одноконвекторные» (SC). Радиаторы, состоящие из двух панелей с ребрами, расположенными друг над другом (с ребрами в середине), известны как «двухконвекторные» (DC). Существуют также двойные радиаторы, состоящие из одной оребренной панели и одной панели без ребер. Радиаторы старой конструкции состояли из одной или двух панелей без каких-либо конвекционных ребер.

Традиционный стандартный радиатор имеет швы сверху, по бокам и снизу каждой панели (где спрессованные листы стали соединяются вместе). В настоящее время большинство батарей со швом продаются с декоративными панелями, установленными сверху и по бокам (верхние имеют вентиляционные отверстия для циркуляции воздуха), и они известны как «компактные» батареи. Альтернатива конструкции радиатора с верхним швом использует один лист прессованной стали, и этот лист соединяется «рулонным» способом в верхней части радиатора.

Батареи с низкой температурой поверхности

Большинство этих радиаторов спроектированы таким образом, чтобы их излучающие поверхности имели относительно низкие температуры при обычных температурах системы отопления. Используются там, где может возникнуть опасность ожога – чаще всего в детских учреждениях, дома престарелых, в больницах и госпиталях.

Дизайнерские батареи

Существует огромный выбор доступных дизайнов радиаторов отопления, которые могут быть более приятны глазу, нежели их обычные собратья. Некоторые дизайнерские батареи доступны в высоких узких конфигурациях, которые могут подходить для помещений с, например, узкими стенами рядом с дверями, где обычные радиаторы не могут обеспечить достаточную мощность при ограниченном доступном пространстве на стене.

Плинтус-радиаторы

Эти устройства, как правило, замаскированы под плинтус. Работа этих радиаторов похожа на эффект «теплого пола», поскольку пользовательский глаз не замечает никаких радиаторных секций на стенах. Монтаж плинтусов позволяет экономить внутреннее пространство помещения.

Полотенцесушители

Такие радиаторы специально предназначены для сушки полотенец, а также для осушения ванной и душевых кабин. Однако тепловая мощность полотенцесушителей при покрытии их полотенцами существенно снижается, и даже если они не покрыты полотенцами, полотенцесушители способны рассеять намного меньше тепла, чем обычные батареи аналогичного размера. Обычно полотенцесушителей недостаточно для отопления помещений. Они используются только в относительно небольших и хорошо утепленных ванных комнатах. Некоторые конструкции полотенцесушителей содержат обычный радиатор с вешалками для полотенец – над, и иногда по бокам радиатора. Такие устройства имеют лучшую тепловую мощность.

Расчет количества секций в зависимости от площади

Q = S * 100 * k1 * k2 * k3 * k4 * k5 * k6 / P,

• S представляет собой площадь помещения,
• k1 — коэффициент потери тепла, вызванного типом остекления,
• k2 представляет собой цифру, которая зависит от соотношения площадей окон и помещения,
• k3 является коэффициентом теплоизоляции,
• k4 представляет собой коэффициент температуры за окном,
• k5 является показателем потери тепла через определенное число внешних стен,
• k6 — коэффициент, демонстрирующий влияние уровня теплоизоляции помещения, которое находится над комнатой,
• Р является тепловой мощностью одного сектора (нужно указывать в Вт, поэтому кВт переводят в Вт).

Пример: пусть имеется комната с размерами 4х3 м (то есть S = 12 м2)
. Она имеет одну внешнюю стену, окно с двойным стеклом и площадью 3,6 м2. Она располагается под отапливаемой комнатой. Теплоизоляция стен является средней, а за окном часто бывает -25 °С. В таком помещении планируется установить биметаллические батареи с теплоотдачей 0,2 кВт.?

Поскольку показатели S и P известны, остается определить величину коэффициентов и рассчитать количество секций. В данном случае коэффициенты таковы:

• k1 = 1,
• k2 = 1, (3,6 / 12 * 100 = 30 %),
• k3 = 1,
• k4 = 1,3,
• k5 = 1,1,
• k6 = 0,8.

Итак, Q = 12 * 100 * 1 * 1 * 1 * 1,3 * 1,1 * 0,8 / 200 = 6,86 секторов. Поскольку округлять стоит в большую сторону, в помещении с площадью 12 м2 нужно поставить радиатор отопления с 7 секциями. Правда, конечную цифру еще стоит нарастить на 30-40%. Это потому, что тепловая мощность сектора (в данном случае составляет 0,2 кВт) определена для ΔT = 70 °C, то есть для той отопительной системы, в которой средняя температура теплоносителя составляет 90 °С (100 на входе в батарею отопления и 90 на выходе). Это при условии, что в комнате должно быть 20 °С.

Конечно, индивидуальные системы отопления не имеют столь нагретого теплоносителя, поэтому батарея отопления с 7 секциями будет иметь недостаточно кВт. Учитывая это, нужно увеличивать ее количество ребер. Чтобы знать, сколько их нужно добавить, необходимо определить теплоотдачу одного сегмента радиатора отопления при меньшем ΔT.

Для этого используют формулу Pс = K * F * Δt
,

• Рс – тепловая мощность одного сегмента радиатора отопления,
• K является коэффициентом теплопередачи,
• F представляет собой площадь нагревательной поверхности (К и F часто указываются в таблицах, составленных производителями),
• Δt является температурным напором (его измеряют в °С).

• tвх является температурой горячей воды на входе,
• tвых является температурой нагретой воды на выходе,
• tвн представляет собой желаемую температуру воздуха в комнате.

Выбор радиатора отопления – чугунный или алюминиевый

По данным, представленным в таблице, можно сделать ряд следующих выводов:

1. Алюминиевые радиаторы эффективней в работе (имеют более высокую теплоотдачу) и прочнее чугунных аналогов;
2. Чугунные радиаторы в отличие от алюминиевых изделий малотребовательны к химическому составу теплоносителя (по показателю рН);
3. Изделия из чугуна обладают значительным внутренним объемом – и соответственно увеличенным сечением;
4. Срок службы чугуна превышает показатель алюминия более чем в 2 раза.

На что же влияют данные выводы? Казалось бы – выбор следует делать в пользу алюминиевых батарей – они значительно превосходят своих конкурентов по техническим показателям, стоят дешевле, имеют небольшую массу, более совершенны по дизайну. Но это не совсем так – существует целый ряд нюансов.

Главным фактором влияния является требование изделий к химическому составу теплоносителя – а именно к водородному показателю рН. Алюминий имеет очень узкий диапазон этой величины – при отклонении от требуемых значений материал оборудования подвергается интенсивной коррозии с выделением водорода. Чугун же давно известен своей нейтральностью – он не только мало реагирует на водородный показатель, но и имеет очень низкую скорость кислородной коррозии – она меньше, чем у стали, почти в 4 раза.

Этим и обусловлена разница в сроках службы батарей – кроме того, чугунные изделия имеют более толстую стенку секции. Алюминий даже в условиях автономного отопления, где состав теплоносителя относительно стабилен, обычно уступает по продолжительности службы аналогам из чугуна.

Поэтому именно чугунные радиаторы следует считать более универсальными – они дольше служат в централизованных и автономных схемах, тогда как алюминиевые батареи все же больше рекомендуются для индивидуальных систем. Но и здесь есть своя оговорка – она основана на показателях прочности чугунных отопительных приборов.

Рабочее давление чугунных приборов варьируется от 6 до 12 кгс/см2 (предельное – 15 кгс/см2), а давление опрессовки в централизованных системах равно 1,5 от 5 – 10 атм., то есть примерно 7,5 – 15 кгс/см2. Поэтому при выборе чугуна для центрального отопления следует сопоставить рабочие характеристики оборудования с показателями теплоносителя – их можно узнать в управляющей компании.

Еще один важный аспект – в автономных системах с естественной циркуляцией теплоносителя могут применяться только чугунные батареи – только они среди всех типов радиаторов имеют подходящее проходное сечение.

Чугунные радиаторы имеют и свои недостатки по сравнению с алюминиевыми батареями:

1. Значительный вес часто требует для настенной установки капитальной стены, усложняется транспортировка и монтаж;
2. Изделия в силу инертности материала очень медленно меняют температуру – поэтому наладить здесь автоматическое оперативное управление практически невозможно;
3. Радиаторы очень трудно разобрать для изменения количества секций – практика говорит о том, что чаще всего их просто разбивают;
4. Внутренняя поверхность отечественных моделей склонна к образованию отложений из-за высокой шероховатости;
5. В большинстве случаев изделия требуют покраски (алюминиевые же окрашены всегда), но есть и плюс – можно выбрать цвет;
6. Чугунные батареи обычно дороже алюминиевых (классических);
7. Система отопления с чугунными батареями прогревается дольше.

Какие же радиаторы лучше – чугунные или алюминиевые? Выбор следует отдавать в зависимости от условий будущей эксплуатации и предпочтений, а также возможностей покупателя. Если говорить об отоплении в частном доме с естественной циркуляцией теплоносителя – то здесь следует выбрать чугунные изделия. Если говорить и закрытых схемах – а именно о централизованном и индивидуальном отоплении с принудительным движением теплоносителя – для этих условий выбор может быть различен. Если хочется подешевле и красиво – то алюминиевые батареи, если не очень красиво и подороже, но с огромным сроком службы – то чугунные изделия. Кроме того, сейчас производятся современные модели из чугуна – они обладают улучшенным дизайном, окрашены, отличаются более качественным оребрением и повышенными техническими характеристиками – но за все это, как всегда, придется значительно доплатить.

Рекомендуем прочитать:

Принцип работы гидрострелки в системе отопления

Расчет циркуляционного насоса для отопления

Электрическое отопление частного дома

Универсальные котлы отопления

Комбинированные системы отопления

Какой котел лучше – настенный или напольный?

(Просмотров 5 563 , 1 сегодня)

Основные расчеты мощности

Чтобы получить источник тепла, который будет снабжать помещение необходимым количеством тепловой энергии, нужно точно рассчитать число входящих в радиатор секций. А это, по сути, расчет мощности прибора.

Существует стандартный подход к расчету, в основе которого лежит соотношение — на 10 м² обогреваемой площади необходимо использовать 1 кВт тепловой энергии при высоте потолков не выше 3 м. Получается, что на 1 м² необходимо затратить 100 Вт. Подсчитав площадь помещения, можно с большой точностью сказать, какой радиатор отопления по мощности в нем нужно установить.

Правда, специалисты делают оговорки. К примеру, помещение имеет две наружные стены. А это рост теплопотерь и, соответственно, увеличение потребляемой мощности. Или в комнате не одно, а два окна. То есть, делая акцент на конструкцию, расположение помещения, наличие мест, через которые холодный воздух может проникать внутрь, следует включать поправки. Именно они помогут довести расчет до максимальной точности.

Мощность чугунного радиатора измеряется суммарной мощностью секций, из которых он состоит. Стандартный показатель — 0,15 кВт или 150 Вт. Однако многое будет зависеть от формы и качества литья. Обычно мощность секции прямо пропорциональна площади теплоотдачи. А так как современные чугунные батареи отличаются многообразием форм, то мощность одной секции может меняться в ту или другую сторону.

Теплоотдача во многом будет зависеть от качества теплоносителя и его температуры. Так вот 150 Вт — это всего лишь стандарт, учитывающий два температурных режима:

• внутренний комнатный;
• внутри отопительной системы, то есть это температура теплоносителя.

Радиаторы чугунные МС-140 и МС-90

Их разница и определяет величину показателя. Если эта разница равна 50°, то можно считать, что чугунная секция выделяет 150 Вт тепловой энергии. Но здесь опять есть оговорка — при температуре теплоносителя +70С.

Почему?

• Во-первых, при таком температурном режиме внутри помещений будет всегда +20С.
• Во-вторых, температура теплоносителя редко бывает выше.
• В-третьих, дельта не может быть, к примеру, 70° по той простой причине, что и температура горячей воды не очень высокая, и свойства чугуна не могут обеспечить теплоотдачу, необходимую для нормальной температуры.

Возвращаясь к обогреву, добавим, что в помещении площадью 15 м² устанавливается батарея с 10 секциями. Но только в том случае, если в такой комнате лишь одно окно. Прибавляется окно, значит, прибавляется 1 или 2 секции к радиатору. Отчего это зависит? В основном от конструкции окна, материала для его изготовления, количества камер стеклопакета и так далее. В случае если обогреваемая площадь больше 20 м², необходимо устанавливать несколько батарей, и лучше, чтобы они располагались отдельно. Одной батареи, если вы даже нарастите секции, будет мало.

Расчет числа секций в зависимости от объема

Расчет проводят по такой формуле:

Q = V * 41 * k1 * k2 * k3 * k4 * k5 * k6 / P,

где V представляет собой объем помещения, а остальные показатели имеют те же значения, что и в вышеуказанной формуле.

В качестве примера для этого расчета послужит помещение с такими же особенностями, которые имеет указанная выше комната. Правда, площадь уже составляет 18 м2, высота — 3,4 м, а теплоотдача – 0,18 кВт.

В комнате с площадью 18 м2 нужно поставить такое количество секций:

Q = 61,2 * 41 * 1 * 1 * 1 * 1,3 * 1,1 * 0,8 / 180 = 15,94
, то есть 16.

Наиболее оптимальным решением для комнаты с площадью в 18 кв. м является установка 2 батарей с 8 секциями. Мощность каждой такой батареи будет составлять 1,44 кВт.

Необходимые данные для проведения расчета:

Кол-во кв/м. Количество этажей в доме Ваш этаж Угловая квартира? (Да/Нет) Вид радиаторов отопления (Биметалл, Алюминий, Чугун, Вакуумный, Стальной – конвектор, др.) Модель дома (монолитный/панельный/кирпичный/блочный/др..) Наличие балкона и утеплен ли он? Высота подоконников Высота потолков Кол-во комнат (подкрепить планом или схемой квартиры во вложении для наглядности)

Кол-во окон (подкрепить планом или схемой квартиры во вложении для наглядности) Самая низкая температура в зимнее время +- 10 C Наличие навесного потолка (Да/Нет) Ваше ФИО Ваш телефон (для уточнения возможных деталей при расчетах, укажите удобное для Вас время звонка по Москве)

Расчет производится в течении 1-2 дней, т.к. загрузка наших инженеров очень большая!

Получить профессиональный расчет радиаторов отопления БЕСПЛАТНО!

Отправить заявку для расчета радиаторов отопления профессионалами, расчет абсолютно БЕСПЛАТНЫЙ!

От вас требуется сообщить параметры вашей квартиры:

• Кол-во кв/м.
• Количество этажей в доме
• Ваш этаж
• Угловая квартира? (Да/Нет)

ОТПРАВИТЬ ЗАЯВКУ

Расчет биметаллических радиаторов
отопления сегодня является очень важной задачей, как для
простого хозяина своего дома или квартиры, так и для профессионального монтажника и сантехника! Расчет
секций биметаллического радиатора
нашим онлайн калькулятором позволяет без труда определить нужное
количество секций для отопления нужного помещения. благодаря качественным входном данным, правильно заполненным
дополнительным и основным параметрам, Вы сможете произвести расчет количества секций
биметаллических радиаторов
в течении 10-15 секунд!. Биметаллические радиаторы очень популярны из-за своей теплоотдачи и надежности, они также имеют небольшой вес,
что делает их монтаж очень удобным и комфортным

Надежность этого вида радиаторов заключается в том, что он
состоит из стального каркаса, который в свою очередь имеет алюминиевую шкуру, что придает отличную
теплоотдачу

Биметаллические радиаторы очень популярны из-за своей теплоотдачи и надежности, они также имеют небольшой вес,
что делает их монтаж очень удобным и комфортным. Надежность этого вида радиаторов заключается в том, что он
состоит из стального каркаса, который в свою очередь имеет алюминиевую шкуру, что придает отличную
теплоотдачу.

Биметаллические радиаторы отопления расчет
которых станет приятным занятием с нашим онлайн
калькулятором!

Если вы решили полностью сменить батареи в вашем доме и собираетесь обеспечить действительно тёплую обстановку зимой, вам нужно научиться правильно рассчитывать количество секций биметаллического радиатора. Любые ошибки в выборе корректного размера и количества батарей в конечном итоге могут привести к тому, что в комнате постоянно будет холод или же, наоборот, жара.

В частности стоит отметить несколько преимуществ таких радиаторов.

1. Долговечность. Стоит сказать о том, что на самом деле максимальная долговечность биметаллических радиаторов еще не установлена, так как ни одно устройство еще не проработало полный срок, однако большинством производителей предоставляется гарантия на такое оборудование около 20 лет.
2. Мощность. Только некоторые алюминиевые устройства могут предоставить столько же тепла, сколько кВт в биметаллическом радиаторе. Расчёт таких устройств за счет этого является более простым.
3. Дизайн. Биметаллические батареи без труда смогут вписаться в абсолютно любой интерьер, за счёт чего они и получили такое широкое распространение.

Всё это сделало относительно молодые биметаллические радиаторы наиболее популярным вариантом отопления.

Однако, как известно, единственным недостатком данного варианта отопления является стоимость биметаллических радиаторов
, потому что они на порядок дороже своих аналогов

Именно поэтому важно знать, как рассчитать количество секций. Биметаллические радиаторы должны устанавливаться в нужном количестве, чтобы не переплачивать за лишнее оборудование

Сколько м2 в 1 секции чугунного радиатора. Площадь секции чугунного радиатора

Старые чугунные батареи могут разочаровать эстетов своим непривлекательным видом, который возник из-за выцветания, трещин и отставания масляной краски. Когда только такой краской выполняли покраску радиаторов из чугуна. Конечно, непривлекательный вид не является нерешаемой проблемной, ведь красоту отопительного устройства можно легко вернуть, окрасив поверхность чугунной батареи.

Расчет площади радиатора

В самом начале нужно выяснить, сколько грунтующего раствора и краски нужно использовать для покраски батареи. Это можно узнать, вычислив площадь радиатора отопления. Далее смотрят на рекомендации, указанные на банке с краской.

В них всегда указывается, сколько краски может пойти на 1 кв. м . Самостоятельно измерить площадь батареи невозможно. Это не нужно делать, ведь производители указывают площадь поверхности нагрева секции.

Поскольку прогревается каждый квадратный сантиметр секции, то эта площадь и площади всей поверхности секции.

Одно ребро батареи МС-140-500 имеет площадь 0,244 кв. м. Модификация этой модели с межосевым расстоянием 300 мм имеет секции с площадью 0,208 кв. м.

Чтобы определить общую площадь поверхности чугунной батареи, необходимо:

• Узнать название модели установленной батареи и желательно производителя (это потому, что секции, выпущенных производителями одних и тех же моделей, имеют разную глубину и ширину).
• Установить площадь нагрева 1 ребра .
• Умножить количество секций на площадь. Если в радиаторе МС-140-500 является 10 ребер, то площадью поверхности будет 2,44 кв. м.

Сделав расчет, определяют количество состава и грунтовки, покупают их и выполняют покраску. Краску следует брать с запасом, ведь каждый наносит слой с разной толщиной.

Подготовительные действия

Они предусматривают очистку поверхности от грязи и старой краски. Подготовка происходит следующим образом:

Вытирают пыль с помощью влажной тряпки. Протереть нужно очень хорошо. В ямках не должно остаться грязи. Чтобы протереть тяжелодоступные места, тряпку продвигают между ребрами и тянут вперед-назад.

Избавляются от старого слоя краски. Это можно сделать химическим или физическим способом. Первый предполагает использование растворов Dufa, Б52, СП-6, АСЕ. Правда, они бессильны против масляных составов, сделанных в 50-х годов ХХ века.

Физический способ заключается в использовании дрели с закрепленной на ней металлической щеткой. Также можно использовать наждачную бумагу и напильник . Если использовались химические вещества, то чугун придется зачистить металлической щеткой, насаженной на дрель.

Ржавые места обрабатывают наждачной бумагой.

Наносят слой грунтовки. Конечно, она должна выдерживать высокие температуры и соответствовать типу краски. Будет лучше, если марка обоих будет одинаковой.

Ее можно проводить любым типом состава . но при одном условии: раствор должен быть устойчив к высокой температуре . Иначе обновленный вид продержится недолго.

Окрасrу поверхности батареи отопления делают с помощью обычной или изогнутой кисти. Конечно, в начале на руки надевают перчатки и рядом размещают марлю, поролон или ветошь. Ими можно будет стереть краску, которая потекла по ручке кисти.

Процесс окрашивания таков:

• Гибкой кистью обновляют вид труднодоступных мест (они находятся между трубами секций). В некоторых частях кисть не коснется чугуна. Спасти может марля, сложенная в жгут. Ее помещают между секциями, на середину наносят краску и далее по очереди тянут за концы. Так, краска хоть как-то ляжет на сплав.
• Красят верх и легкодоступные места.
• Всегда движутся сверху вниз. Лучше краску наносить несколькими слоями, чем одним толстым.

Размеры чугунных радиаторов в зависимости от их типа Технические характеристики чугунных радиаторов отопления Расчет мощности стальных радиаторов Преимущества и главные нюансы чугунных печей длительного горения

Площадь отопления секции чугунного радиатора отопления?

Производим расчет количества секций чугунных радиаторов отопления в доме. Тепловая мощность уже получена и составляет около 2350Вт на комнату. Теперь нужно подобрать необходимое количество чугунных радиаторов отопления. Как это делается? Как правильно рассчитать необходимое количество секций?
