Система выравнивания плитки: СВП и ДЛС

Где купить СВП?

Оригинальные СВП Карофит (Karofit) от производителя вы можете заказать на сайте svptool.ru

СВП Карофит (Karofit TLS) — это полный аналог RLS Raimondi и DLS, как по форме/размеру, так и по качеству. Производство находится в Турции.

• Карофит имеет зажим (клипсу/основу) толщиной всего 1мм!
• так же недавно доработана и обновлена форма клиньев — теперь они имеют более острую форму, а благодаря направленным зубцам клинья зажимаются ещё плавнее и мягче
• клин выполнен из прочного сплава — он действительно многоразовый (в отличие от некоторых более дешёвых свп)
• на данный момент СВП Карофит среди своих аналогов имеет лучшую цену
• система Карофит представлена во многих странах Европы — Германия, Испания, Франция, Бельгия, Нидерланды, Австрия, Сербия, Чехия, Польша, Болгария, Турция, а теперь и Россия
• среди собственных разработок компании — щипцы (инструмент для зажима), качество которых уже оценили производители свп во многих странах и стали комплектовать ими свои системы. Mustang LS (Испания), Pony LS (Испания), DLS (Россия), Lantelme (Германия), Tegelleveling (Нидерланды) и многие другие используют в своих свп щипцы Карофит

@instabur.pro рекомендует!

Купить СВП Карофит

Подводные камни

Применение СВП имеет определенные подводные камни:

Не следует полагать, что СВП выравнивает все неровности и погрешности основания. Если поверхность неровная, кафель нужно будет укладывать на слой. Нужно будет использовать разные гребенки и разный слой клея. Если соседний фрагмент находится выше, то система выравнивания плитки поднимет запавшую часть. Но в таком случае под ней образовалась пустота, если там недостаточно клея
А пустоты под плиткой грозят сколами и трещинами.
Обратите внимание
Используя этот метод предварительно нужно подготовить поверхность: выровнять ее, сделать разметку и посмотреть где какой слой клея потребуется.

Покупайте только качественный материал. Если зажимы сделаны из некачественного пластика, они будут ломаться и с ними будет проблематично работать
Наибольшая проблема — это поломка внутри шва. Тогда придется выколупывать остатки пластика из шва. Если в шве остается клей затирка его не скроет, он будет некрасивым и неаккуратным.
При установке зажимов и клиньев проблематично расчищать швы

Каждый плиточник знает насколько важно расчистить шов, то есть удалить из него остатки клея. Когда клей высохнет, это будет сделать сложнее

А оставшийся клей в шве мешает качественно его затереть. Поэтому с самого начала смотрите, чтобы в шов не попадал клей.
При установке системы швы получаются от 3 мм, что всегда практично и красиво.

Технология использования системы выравнивания

Вся правда о СВП. Личное мнение плиточника. Очень интересное видео рекомендую к просмотру!

1. Определитесь с методом раскладки, сделайте разметку.
2. Нанесите на основание плиточный клей с помощью гребенки.
3. Укладывайте первый фрагмент, после этого установите 2 зажима на одну сторону кафеля. Отступите 5 см от края. Зажим нужно загнуть, как показано на рисунке ниже, а потом установить под плитку на основание.
4. Укладываете смежные части, устанавливаете зажимы.
5. Клинья вставляются после укладки смежных фрагментов.
6. Загоняете клинья в зажимы, используйте специальные щипцы. Клин должен плотно прилегать к поверхностям обеих плиток.
7. Шов может несколько разойтись, его нужно поправить вручную, чтобы визуально ничего не расходилось.
8. Дополняется комплектацию крестиками, которые вставляются в швы.
9. Через сутки, когда по кафелю можно ходить, верхнюю часть зажима и клин нужно сбить. Используйте резиновый молоток и направленными ударами сбейте все лишнее. Следите, чтобы в швах не оставались пластиковые частицы.
10. Переходим к затирке швов.

На рисунке ниже пошагово показано, что нужно делать и принцип работы зажимов и клиньев.

Современные системы укладки и выравнивания плитки: полный обзор для новичков

Сегодня кафель, керамическая плитка и керамогранит уверенно лидируют в категории отделочных материалов. Но, будь то пол или стенка, получить идеальную поверхность удастся лишь тогда, когда все делается по определенной системе. Существует несколько вариантов укладки и выравнивания материала, но во всех используются фиксаторы, помогающие контролировать равномерность плоскости и межплиточного шва. Это могут быть различные крестики, клинья и стойки с зажимами, хомуты с колпаками и другие приспособления. Каждое из них имеет свои достоинства и недостатки.

Крестики – простейший способ укладки плитки. Толщина их ножек меняется от 0.5 до 6.0 мм и их очень удобно использовать для получения тонких швов на выдержанной в размерах плитке. Но такая облицовка достаточно сложна и для получения хорошего качества (особенно на стене) необходим опыт. Поэтому для упрощения работы существует несколько распространенных систем укладки и выравнивания плитки на полу или стене:

Системы укладки плитки СВП – сравнительно новые, но значительно упрощающие работу инновации, полностью исключающие необходимость подгонять изделия на глазок. Они могут незначительно отличаться друг от друга, но будут состоять из идентичных компонентов: зажима и прищепки. Системы наиболее эффективны при использовании для облицовки крупных плит (50 х 50 и более). Правильно применив технологию, можно добиться практически идеальной поверхности даже на «проблемных» участках оснований, выровняв облицовку как в отвесной, так и в горизонтальной плоскости.

Системы СВП помогают в выборе нужной толщины наносимой «подложки» и в быстром достижении гладких, ровных, опрятных швов между укладываемыми фрагментами материала. Особенно важны они, когда плитка далека от идеальности и ее размеры существенно разнятся (вплоть до 1.5-2.0 мм на стороне). Обычно устанавливается 4 зажима с небольшим отступом от углов плитки. Если она очень большая, дополнительно фиксируется ее середина. После полного высыхания клея (2-3 дня) ножки крепежей сбиваются. Для укладки рекомендуется использовать плитку толщиной 6-12 мм. При больших значениях ножка зажима может прогибаться, кромки «гуляют» и плоскость не сглаживается.

Системы укладки плитки DLS визуально схожи с предыдущими, но имеют и некоторые особенности. Каждый их клин, во избежание прогибания, в нижней части оснащен добавочным ребром жесткости, а его опора значительно шире опор СВП. Толщина зажимов DLS на 0.5 мм тоньше, что влияет и на ширину плиточных швов. Также системы лучше скомплектованы в отличие от своих предшественниц, хоть это и влияет на цену. Их зажимы могут раскладываться и легче достаются в случае необходимости. DLS позволяют укладывать плитку толщиной 3-20 мм. Также с ней можно выполнить швы 1.5-2.0 мм против 3.0 мм систем СВП.

Испанская нивелировка Rubi Tile Level — системы укладки плитки DLS при помощи хомута с колпаком. Способ схож с ранее описанными, но используется несколько иной вид зажима. Требует двухстороннего нанесения раствора. Им идеально укладывать керамику толщиной 3-16 мм. Поскольку зажим тут регулируемый, системам легко обучатся даже неопытные пользователи. Достоинства: у стоек удобная опорная площадка, надежная фиксация, возможность регулировки, можно делать тонкие швы. Минусы: стяжки легко рвутся, слабый прижим, дорогая комплектация.

Особенности

DLS-система укладки плитки представляет собой специальные вспомогательные элементы, посредством которых удается выполнить кладочные работы не хуже специалиста.

В стандартный комплект входят:

• клинья для плитки;
• основы для клиньев;
• специальный зажим.

Внешне выглядят они достаточно просто, принцип использования понятен и не вызывает трудностей при создании качественного плиточного покрытия. Данная система исключает подгонку плитки «на глаз».

Основы и клинья выполняются из ударопрочной пластмассы. Изделия отдельных фирм-производителей могут быть изготовлены из металлического сплава. Такие разновидности подразумевают многократное использование.

Зажим предназначен для фиксации клиньев с основами. Внешне он напоминает тонкие изогнутые клещи, хотя модификация каждой торговой марки может иметь отдельный вид.

Отечественные и зарубежные СВП

Устройства, изготовленные российскими и зарубежными производителями, различаются. Российская версия СВП состоит из клина и зажима. Зарубежный вариант конструкции включает щипцы и клинья, имеющие форму лепестков.

Наибольшей популярностью пользуются производители из России и Испании (Rubi Tili Level).

Система Rubi особенно известна своими выдающимися качествами:

• высокое качество конструкции;
• имеется возможность фиксации плиточных материалов толщиной от 3 до 20 мм;
• перед употреблением стяжки необходимо получасовое замачивание в воде, которое позволяет увеличить прочность приспособления;
• благодаря толщине стяжки (0,8 мм) можно делать тонкие швы и выполнять их регулировку при помощи крестиков.

Однако продукт имеет и минусы:

• слабая фиксация облицовочных материалов (при сильном надавливании на материал может произойти разрыв стяжки);
• производство системы Rubi находиться за рубежом, поэтому цена продукции высока;
• поставка СВП может занимать длительное время;
• продолжение работы после длительного перерыва станет затруднительным (вставить стяжки в засохшую смесь будет очень сложно, придется какое-то время поработать отверткой);
• колпачки можно использовать не более 5-7 раз;
• существует огромное количество аналогов, не уступающих по качеству выравнивания.

Преимущества российских СВП:

• надежное фиксирование плиточных материалов;
• наипростейшая самовыравнивающая система, обеспечивающая большую прочность.

Недостатки:

• низкое качество элементов, входящих в систему выравнивания;
• при скоплении большого количества клеевого раствора под плиткой происходит разрыв стяжки;
• звенья клиньев выполнены из грубого материала (при снятии клина с зажима может произойти отрывание плиточного материала с клеем);
• зажим может иметь неудобную форму, что приводит к быстрой усталости рук.

Отзывы рядовых потребителей можно условно разделить на 2 категории. В первую группу входят специалисты-плиточники, которые по достоинству оценили систему выравнивания плитки, убедившись в экономии времени и быстроте укладки. Во второй категории находятся те, кто, изучив простейшую конструкцию и принцип работы системы выравнивания, остановил свой выбор на создании самодельной конструкции.

Как выбрать?

Среди предложений разных торговых марок несложно растеряться. Настораживает покупателей и тот факт, что выглядит такая система у разных производителей по-разному. Например, может варьироваться оттенок клинышков, с помощью которых крепят основы. Чаще это белая основа и черный клин горкой.

Чтобы купить качественный вспомогательный материал, обеспечивающий в дальнейшем безупречный результат, не отказывайтесь от золотых правил выбора:

• Хороший клин всегда ребристый. Если вы видите раздвоенный на концах клин, а форма основания не похожа на описанную, перед вами не система DLS. Посмотрите на фото, чтобы не попасться на уловку недобросовестного продавца.
• Такие системы экономичны. Их не нужно пихать с 4 сторон, чтобы получить идеальный результат: достаточно 1 крепления в центр. Не берите лишнее количество.
• Смотрите на пластик. Любое отклонение от нормы: кривые края, визуальные дефекты – говорят о браке и низком качестве. С этим материалом нельзя рассчитывать на профессиональную облицовку.
• Не покупайте вспомогательные материалы в сомнительном магазине. Обращайтесь в проверенную точку сбыта с хорошей репутацией. Не стесняйтесь спросить у продавца документацию на товар. Уважающая свою репутацию компания предоставляет документы на каждый тип продукции.

Возьмите в руки инструмент. Если он подозрительно легкий, его покупка под сомнением. Попробуйте сжать концы – работа механизма не должна иметь препятствий. Посмотрите на крепежи зажима и его корпус. Никаких дефектов в виде царапин, сколов, неровностей покраски на нем быть не должно. Выбирайте инструмент с удобными ручками

Это позволит снизить нагрузку на руки при сжимании

Обратите внимание на стоимость. Чтобы понять реальную цену, предварительно посмотрите в интернете, сколько он может стоить у разных компаний. Если продавец навязчив, задумайтесь о качестве DLS-системы

Хороший товар в сладких речах и многословных тирадах не нуждается. В настоящей системе клин входит в квадратное отверстие

Если продавец навязчив, задумайтесь о качестве DLS-системы. Хороший товар в сладких речах и многословных тирадах не нуждается. В настоящей системе клин входит в квадратное отверстие

Если вам предлагают иную систему, это явный обман.

Хороший товар в сладких речах и многословных тирадах не нуждается. В настоящей системе клин входит в квадратное отверстие. Если вам предлагают иную систему, это явный обман.

Разновидности DLS

Система выравнивания плитки выпускается нескольких видов, отличающихся конструкцией и оборачиваемостью.

Сборные СВП:

• клиновая с зазубренным скосом (бренды «СВП», CHSG, Mustang);
• колпачковая с зазубренной стойкой (DTA, Rubi);
• с винтовыми натяжителями:
• ручная подтяжка вращением входящей в конструкцию гайки (Tornado, NTCA);
• Натяжка вращением имеющейся в устройстве шпильки при помощи отвёртки.

Цельные DLS:

с защёлками-натяжителями (Tuscan, SeamClip).

Рассмотрим эти виды, подвиды и их характеристики.

Клин СВП системы выравнивания плитки DLS

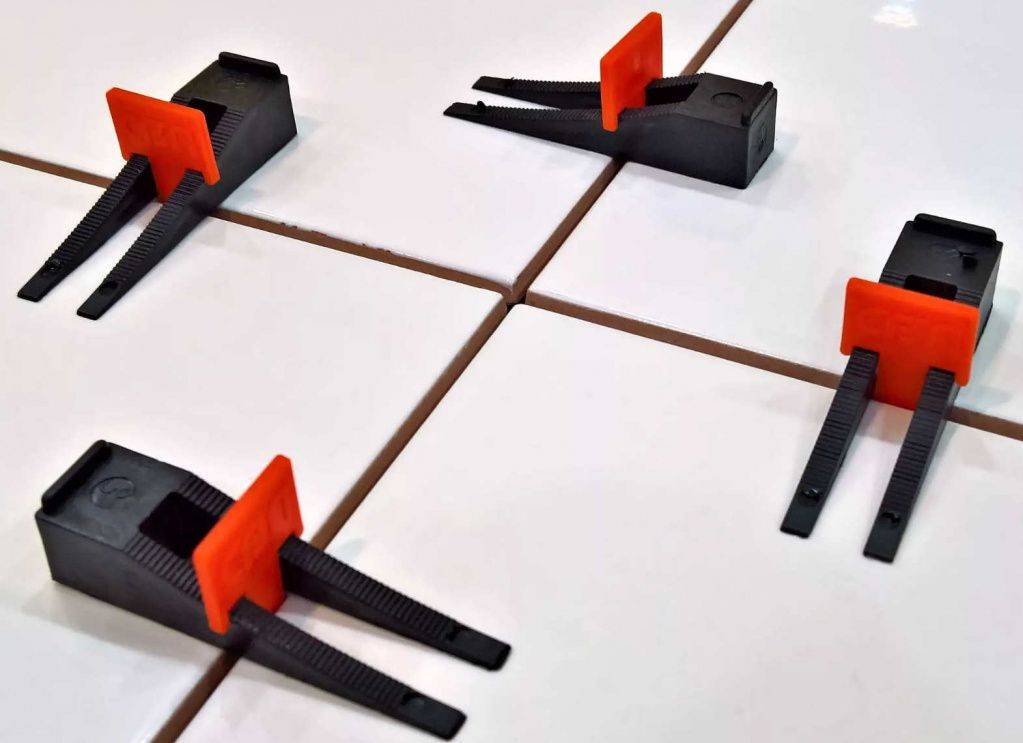

Система с клином-натяжителем

Клиновая СВП состоит из пластмассовых деталей двух видов – клиньев многоразового использования и одноразовых зажимов. Устройство используется при укладке керамической плитки толщиной от 5 до 12 мм.

Зажим представляет собой литую из пластмассы деталь – плоский стержень с прямоугольным основанием на одном конце и перекладиной на другом. В месте крепления стержня к основанию имеется технологический надрез для облегчения слома стержня при его удалении после отверждения плиточного клея.

Клин также изготовлен из пластмассы, имеет вертикальный продольный разрез посередине расширяющейся части для движения по нему стержня зажима при расклинивании.

Клиновые нивелирующие фиксаторы устанавливаются вручную, при этом детали при нивелировании плитки можно стягивать своими руками или с помощью специального инструмента, облегчающего и ускоряющего выполнение прочной фиксации керамики.

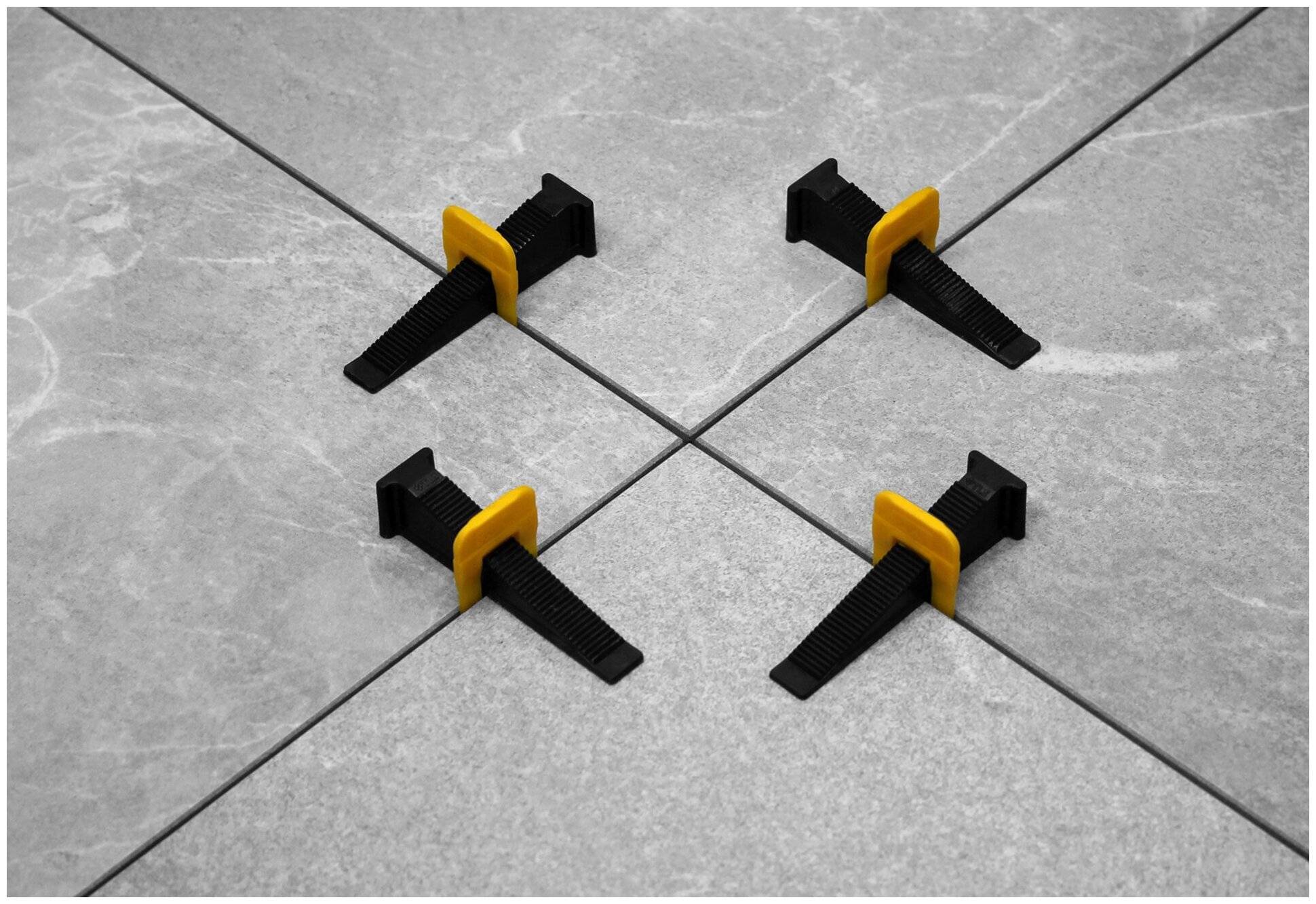

Устройства с зазубренной стойкой

Такие нивелирующие фиксаторы также изготавливаются из пластмассы и состоят из двух отдельных деталей — одноразового рифлёного стержня и прижимного колпака-зажима с фиксирующим замком внутри.

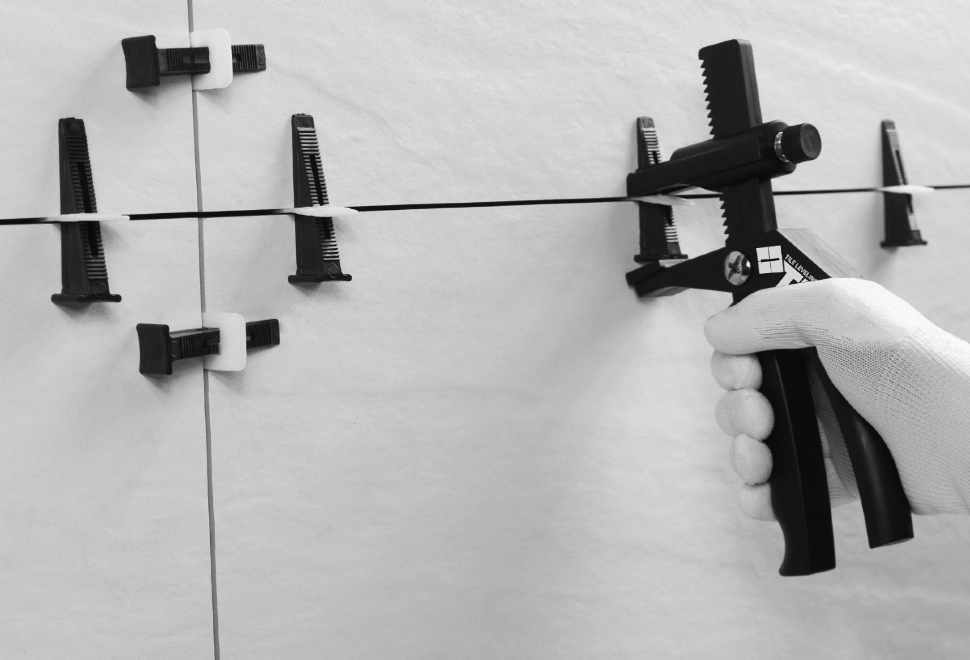

Щипцы для СВП укладки плитки

DLS такого типа применяются для нивелирования керамической плитки широкого диапазона толщины – от 5 до 25 мм. Замки приспособления этой конструкции можно эксплуатировать 25-30 раз, но стягивание керамики с использованием данной СВП выполняется специальным устройством.

Система с винтовым натяжением

СВП этого типа отличается от предыдущих систем только способом стягивания также раздельных верхней и нижней части приспособления. Для нивелирования смежных плиток в конструкции DLS применено резьбовое соединение деталей, которые, в зависимости от исполнения, стягиваются вручную вращением гайки большого диаметра или металлической шпильки при помощи отвёртки (шуруповерта).

Верхняя составляющая DLS винтового натяжения также многоразового использования.

В таком варианте вместо клиньев используются винтовые зажимы

Цельные DLS

Эти устройства представляют собой неразборное изделие одноразового применения. Стягивание плиток на общий уровень производится двумя подвижными защёлками, расположенными в верхней части СВП. Из всех видов DLS эта самая дешёвая, поэтому идеально подходит отделочнику-любителю, редко выполняющему облицовку керамикой собственноручно

Единственное, на что нужно обратить внимание при покупке этого вида системы – их градация по номерам, которые должны соответствовать толщине применяемой отделочной керамики

Преимущества и нюансы

Основным преимуществом данной системы является жесткая фиксация плитки и отсутствие возможности неравномерной усадки клея под ней при застывании.

Идеальная плоскость

Для получения идеальной плоскости необходимо иметь идеальное основание. Это аксиома. Не ждите, что свп выровняет за вас кривой пол или стену.

Система выравнивания может снивелировать 1-1,5мм, но не больше. При еще больших неровностях система сделает только хуже.

Швы равные толщине ножки СВП

Есть такой момент — некоторая керамическая плитка имеет трапециевидную форму на торцах. То есть ширина плитки от глазури к основанию увеличивается (рис.1)

Поэтому, если при укладке такой плитки мы будем использовать зажим шириной в 1,5мм мы, то получим такую ширину лишь у основания плитки и около 2,5-3мм наверху, у ее наружной поверхности.

Как вариант, можно будет вырезать в торцах плитки углубления в местах установки зажимов. Но, к сожалению, при этом всегда есть риск повредить наружную глазурь.

Исключение. Тонкий шов можно получить при работе с калиброванной/ректифицированной плиткой — у нее острые прямые торцы без каких-либо расширений или сужений (рис.2). В основном таковым является почти весь современный керамогранит.

Общий принцип работы СВП

Свп состоит из двух частей — многоразового клина и одноразового зажима (клипсы/основы).

Толщина ножки зажима может быть от 1мм и выше, она же определяет толщину межплиточного шва.

Принцип работы и смысл всех систем выравнивания (свп) состоит в том, чтобы выровнять в одной плоскости и зафиксировать две (или больше) рядом лежащие плитки.

Причем, основной задачей всех свп я считаю именно фиксирование плитки в одном положении (до полного застывания клея) и защиту от неравномерной усадки клея. Кто сталкивался с этим феноменом, тот понимает, что я имею в виду.

Как работать с свп?

Мы вставляем клипсу под одну плитку, зажимаем ее второй плиткой и затем плотно вставляем клин в её ушко/отверстие.

Следует понимать, что ни одна свп не творит чудес и не исключит необходимость выравнивания основания. Основание должно быть ровным, в любом случае, так как всё выравнивание плитки, с помощью свп, происходит в пределах 0,5-2мм.

Причём, чем мельче (компактнее) система, тем сложнее добиться от неё именно выравнивания, вытягивания плоскости одной плитки относительно другой. Зафиксировать — да, но вытянуть, иногда очень необходимые на ректификате 0,5мм, можно чаще всего только более крупными и мощными клиньями/зажимами и только с использованием инструмента.

После застывания клея мы просто отбиваем торчащие над плиткой части свп киянкой или ботинком. Бить нужно в торец клипсы.

Как самому сделать СВП

Несмотря на то, что современные системы имеют небольшую стоимость, в любом случае это дополнительные расходы, тем более для той работы, которая производится разово. Поэтому систему можно изготовить самостоятельно. Для создания понадобится много прямоугольников из металла, а также немного проволоки из алюминия. Прямоугольники будут выполнять роль направляющих упоров, а вторые — фиксировать всё это.

Для изготовления понадобятся кусачки, при помощи которых проволока нарезается и сгибается в зажимы прямоугольной формы. Металлическая пластина вставляется перпендикулярно в зажим, и на неё можно укладывать плиточный модуль. В зажим из проволоки ставится клин.

Виды крестиков

• Стандартные крестообразные;
• Т-образные. Подходят при укладке плитки со смещением (кирпичной кладкой);
• Клинья. Позволяют подстраиваться под нужную ширину, путём их углубления;
• Система выравнивания плитки (СВП). Иногда её называют 3D крестики, потому что они выравнивают плитки не только по длине и ширине, но и равномерно прижимают их, не дают проседать в процессе высыхания клея. Получаются равномерные швы 1,8 мм.

Пластиковые крестики

При укладке лучше вставлять по 4 крестика на каждую плитку. Если вы будете вставлять по 8 штук, мыть облицовку от клея будет труднее, швы могут получиться кривыми.

Крестики с перемычками

Перед затиркой швов крестики нужно удалить с помощью отвертки и плоскогубцев. Некоторые из них будет вытащить очень трудно, они будут отрываться. Их можно оставить, но делать это не желательно, т.к. в этих местах слой затирки будешь тоньше.

Расход пластиковых крестиков – 30-100 штук на квадратный метр, в зависимости от размеров кафеля. Если вам известны размеры, посчитать точный расход очень легко: считаете, сколько плиток в квадратном метре и умножаете их количество на 4 или 8 крестиков + запас 10-15%.

Упаковки обычно продаются по 100 штук, их цена не превышает 50 рублей.

Система выравнивания плитки

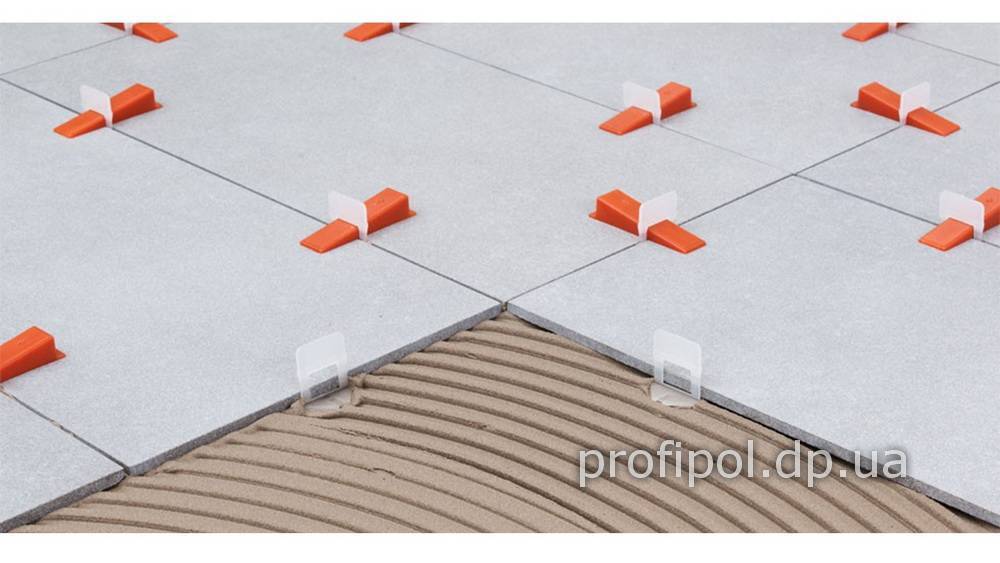

Как действует СВП

• СВП состоит из двух элементов – зажим (клипса) и клин. Их можно использовать на полу и стенах.
• С отступом 5-10 см от краев каждой плитки при укладке на клей под неё вставляются клипсы. Некоторые системы требуют дополнительного использования стандартных пластиковых крестиков.
• После укладки в зажим вставляется клин. Он будет равномерно опираться на 2 смежные плитки, и они встанут на одном уровне.
• Когда клей застынет, клинья снимаются, и ножка клипсы отламывается. Шляпка остается внутри.

Размер плитки, мм	900	750	600	500	450	400	300	250	200	100
900	8	8	9	9	10	13	19	24	30	58
750	8	8	8	8	10	13	19	24	30	58
600	9	8	8	7	11	13	16	16	22	47
500	9	8	7	8	10	10	16	16	26	56
450	10	10	11	10	20	10	29	29	40	65
400	13	13	13	10	10	20	29	29	60	65
300	19	19	16	16	29	29	42
250	24	24	16	16	29	29
200	30	30	22	26	40	60
100	58	58	47	56	65	65

Примерная цена за набор из 250 отечественных клипс и клиньев – 1000 рублей. Клинья можно использовать многократно. Зарубежные аналоги стоят дороже и требуют для монтажа наличие специальных щипцов.

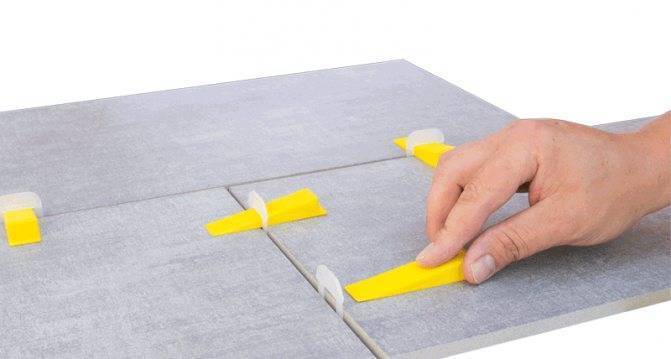

Пластиковые клинья

Пластиковые клинья не пользуются популярностью, но они могут быть удобны при работе с кривой плиткой, сохранении зазора у стены, при укладке нижнего ряда фартука и облицовке ступеней. А если вы собираетесь ровно положить гипсовый декоративный камень, то без клинышков не обойтись – иногда его размеры могут отличаться на 5 мм.

Какой размер крестика использовать?

Чем сильнее у плитки погрешности в размерах и геометрии, тем большая величина крестика должна быть. Но нужен и здравый смысл.

Чем больше шов – тем больше расход затирки. Затирка в шве подвергается загрязнению в первую очередь. Чем шире шов, тем сильнее видно загрязнение. Удалить грязь, особенно на светлых швах, можно только с помощью кислотных очистителей . Поэтому, крестик шириной 3-4 мм можно считать максимальным размером. Для плитки хорошего качества, оптимальный размер крестика 2-3мм.

Еще необходимо учитывать одну особенность. Многие плитки имеют скос (расширение) от лицевой стороны. Устанавливая 3мм крестик одним из перекрестий, получим шов 4 мм.

Если ставить его в перекрестие 4 плиток, то трудно регулировать расположение по глубине. Только в случае, если крестик установлен на поверхности плитки – шов будет соответствовать задуманному.

Между плитками возможно расстояние и 10 -12 мм. Это характерно при облицовке плиткой «кабанчик» или гипсового камня. При отсутствии крестиков такого размера, равномерность швов можно выдержать с помощью обрезков плиток или гипсокартона.

Минимально возможный  размер крестика  1мм. Эта альтернатива укладки бесшовной плитки.

Такое расстояние можно выдержать только   на качественной керамике (как на фотографии). По темному профилю незаполненных швов видно, что ширина одинакова между всеми плитками.

Хотя возникают случаи, когда такой размер между плитками необходим  по замыслу дизайнера. Ниже показана облицовка  плиткой с размером 300Х300 мм. Рисунок на плитке выполнен в виде трех рядов узких пластинок с глубокими между ними швами, шириной 1 мм. Расстояние между керамическими плитками также 1мм. При заполнении затиркой всех швов (в том числе и на поверхности плитки) получается сплошной ковер из узких плиток.

Аналогичные швы делают между листами мозаики. Там ширину шва делают такой же, как и между квадратиками мозаики.

Начинаем работу

Основание должно быть ровным и хорошо подготовленным. Все перепады нужно удалить, может потребоваться заливка пола по уровню. И все же длс помогает укладывать керамику на неровное основание, но в таком случае нужно следить за слоем клея.

Потребуется разная толщина и использование разных гребенок. Если для одной плитки требуется больший слой, но вы его не положили, то система выравнивания визуально поднимет кафель. Но под ним образуются пустоты, которые могут грозить трещинами и сколами.

Итак, вы укладываете кафель. Как функционирует длс система?

Зажим служит основанием из твердого пластика. Зажимы dls выполнены из качественного материала, который имеет высокие показатели прочности на изгиб, ему можно придать любую форму и он не сломается. Это неоспоримое преимущество. Основание будет находиться с тыльной стороны плиток, оно служит для объединения соседних фрагментов

Обратите внимание Покупайте качественные материалы, потому что некачественный пластик будет быстро ломаться, работать с такими приспособлениями невозможно. Ножка определяет ширину шва, а высота элемента определяет максимальную толщину плитки. Клинья вводятся в зажимы, они служат для надежной фиксации соседних плиток на одном уровне

Клинья – многоразового использования

Клинья вводятся в зажимы, они служат для надежной фиксации соседних плиток на одном уровне. Клинья – многоразового использования

Ножка определяет ширину шва, а высота элемента определяет максимальную толщину плитки. Клинья вводятся в зажимы, они служат для надежной фиксации соседних плиток на одном уровне. Клинья – многоразового использования

Их можно применять до 50 раз. Иногда в комплекты входит вспомогательный инструмент, который нужен для вбивания клиньев в зажимы. Это щипцы, которыми можно загнать клин в зажим на необходимую глубину. В других же случаях клинья вводятся вручную.

Технология укладки

• Стена или пол облицовывается керамической плиткой.
• Кафель укладывается на клей, а с края с отступом в 5 см вставляются два зажима. Напоминаем, что речь идет о крупных форматах.
• Можно использовать по два зажима на фрагмент или же контролировать крестообразные швы со всех сторон. Второй вариант предпочтительнее, ведь позволяет в точности регулировать шов, а не только плоскость.
• Укладываете смежные фрагменты.
• Часть зажима, что выступает, фиксируется клином. В результате швы могут несколько разойтись, так что нужно их визуально подправить. Лучше вставлять клинья не сразу, но после укладки нескольких фрагментов.
• Через сутки зажимы нужно сбить.

После того как плитка зафиксировалась, нужно выбить зажимы между швами. Для этого можно использовать резиновый молоток. Сбить зажим нужно таким образом, чтобы основание осталось под кафелем, а ножка полностью отлетела. Клинья можно использовать еще 30-50 раз. В таком случае можно качественно затереть швы.

Стандартно на стык двух плиток требуется два зажима и клина. Но если керамика имеет сторону больше 1 м, то потребуется третий комплект. Количество клиньев и зажимов варьируется в зависимости от параметров материала и информации от изготовителя.

Достоинства dls

• Ускорит процесс укладки.
• Есть возможность работать как с напольной, так и настенной плиткой. Это универсальная система, которая подойдет для кафеля толщиной от 3 до 20 мм.
• Можно использовать при любой раскладке плитки. Для диагональной раскладки традиционные крестообразные крестики для швов не подойдут, а dls система выравнивания плитки – универсальная.

Процесс укладки и тонкости работы с системой ДЛС в этом видео

Виды крестиков

Все распорочные элементы изготавливают из пластика. Поскольку это расходный материал, данное сырье позволяет снизить стоимость изделия. Пластиковые элементы мягкие, это не позволяет повредить кафель.

По форме бывают такие распорочные элементы:

1. Крестообразные с четырьмя лучами, которые используются для простой укладки.
2. Т-образные, применяются во время укладки вразбежку.
3. Клинья. Используют в тех случаях, когда необходимо создать шов разной ширины, или элементы имеет скошенную торцевую поверхность.
4. Система выравнивания плитки или 3D-крестики. Позволяет формировать точное расстояние между керамическими элементами толщиной 1,5-1,8 мм.

В продаже Т-образные изделия практически не встречаются, поэтому их изготавливают самостоятельно, отделив один луч от простого крестика с помощью кусачек.

Различаются распорочные элементы и по размерам. Минимальная толщина изделия составляет 1 мм, а шаг увеличения расстояния — 0,5-1 мм. Крестики, которые используют в быту, бывают толщиной 1,5-6 мм. Иногда встречаются большие размеры. Изделия могут быть пустотелые и цельные. Первый вид используется чаще, поскольку при установке в шов распорочный элемент не вытесняет клей.

Пластиковые

Сегодня на рынке представлен широкий ассортимент продукции данного типа. Можно выбрать бюджетный вариант или качественный профессиональный. Простые крестики не имеют перемычек между коленами, что сильно ухудшает фиксацию. Изделия данного типа не могут в полной мере обеспечивать равномерные зазоры. В результате швы между клинкерной плиткой или любой другой получаются кривыми.

Перемычки на крестиках не позволяют краям сгибаться, тем самым сохраняют единую геометрию между кафелем и одно расстояние. Высоким качеством и надежностью отличаются изделия, которые называются Rubi или Rubi Twin Flex.

Продают изделия в упаковках по 50, 100, 150 штук и т.д. Такое количество связано со средним расходом распорок на 1 м2, который составляет 30-100 штук. Точный расчет зависит от параметров плитки. Минимальный размер изделия составляет 1 мм.

Пластиковые клинья

Клинья используют вместо крестиков в тех случаях, когда приходится работать с кривой плиткой или декоративным камнем. Если параметры облицовочного материала отличаются между собой, необходимо подгонять каждый стык отдельно. Только так можно создать ровную геометрию. Этот способ не слишком удобный и может занимать много времени, особенно у неопытного мастера. Однако считается бюджетным вариантом для компенсации неровностей кафеля.

Система выравнивания плитки (СВП)

Система выравнивания плитки (3D) подходит для укладки кафеля или керамогранита толщиной 3-20 мм. Главное преимущество СВП заключается в ее способности автоматически выровнять два смежных элемента по одному уровню так, чтобы межу ними не было перепада высоты. Благодаря такой подгонке можно получить ровную горизонтальную плоскость. Расстояние сохраняется и после усадки клея. Система крестиков 3Д для укладки плитки позволяет получить точный результа и при этом значительно сократить время работы.

СВП позволяет равномерно распределить клей, что особенно важно для неровных поверхностей плитки. Все пустоты удается полностью заполнить клеящей смесью, что сложно осуществить вручную

Система 3Д крестиков защищает облицовочный материал от проседания

А фиксация каждого элемента позволяет предотвратить перепады в плоскости или смещения. Такая система позволяет выполнить укладку без крестиков

Система 3Д крестиков защищает облицовочный материал от проседания. А фиксация каждого элемента позволяет предотвратить перепады в плоскости или смещения. Такая система позволяет выполнить укладку без крестиков.

В качестве недостатков отмечают следующее:

• тратится время на установку и удаление клиньев;
• усложняется процесс прочистки швов;
• высокая стоимость по сравнению с простыми крестиками;
• при монтаже крупногабаритной плитки наносится двойной слой клея, чтобы СВП могла выполнить свои функции.

На отечественном рынке СВП представлена в виде клиньев и зажимов. Первые являются многоразовым изделием, а зажимы — расходным материалом, поскольку после использования их часть остается внутри шва. Для монтажа западных изделий понадобятся специальные щипцы. Зажимы могут быть выполнены клинообразные или в виде гибких лепестков.

СВП с клинообразными элементами используется в тех случаях, когда поверхность не имеет существенных неровностей. Приспособление с вогнутой формой позволяет добиться самовыравнивания кафеля. Эта система позволяет подстраиваться под существующие условия и создать ровную поверхность благодаря равномерному распределению клея.

Инструкция по установке плитки

Подобное занятие будет требовать бдительности и аккуратности при проведении операций. Условно процедура разделяется на 2 стадии — подготовка и сама выкладка.

Подготовка к работе наступает с удаления прежнего покрытия, его выравнивания и далее завершается этапом грунтования. Далее, можно переключаться напрямую к укладке. При необходимости под плитку допускается уложить инфракрасный или водяной тёплый пол.

Также необходимо купить определённые приборы, такие как:

1. Шпатель;
2. Клей;
3. Специальный маркер и прочие, требуемые в работе.

Существует несколько альтернатив укладывания плитки: шов в шов, диагональю, перевязкой. Достичь желаемого результата, можно только хорошо выровняв плоскость. На втором шаге основным моментом является расположение планки на стене при помощи крепежа. Это поможет выложить основной плиточный ряд.

Перед тем как наклеить первую плитку, выполняется расчёт и фиксируется уголок, ведущий в дальнейшем к укладке. После определяется угол, с которого начнётся облицовка. Плитку необходимо прижимать одинаково по всей плоскости, весь выделившийся излишний клей необходимо устранять. На втором углу, может быть, потребуется подрезание плитки. После абсолютного просыхания клея, все лишние элементы удаляют, а швы затирают.

С совершенствованием технологий производства облицовочных материалов увеличивается и качество выпускаемой керамической плитки. При этом высококачественное выполнение облицовки пола и стен увеличивает впечатление от эффектной керамики, поэтому требования к исполнению отделки постоянно увеличиваются, чем и обусловлено возникновение принципиально новых и улучшенных инструментов, приборов и устройств, применяемых в облицовочных работах. Одним из подобных приспособлений является набор клипс СВП, предназначенный для упрощения укладывания керамики при облицовке оснований, повышения качества работ и уменьшения временных затрат.
