Классификация систем кондиционирования и их особенности

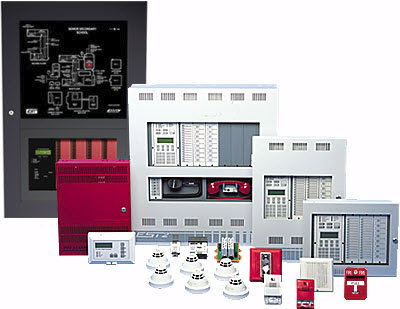

Система автоматики для систем пожарной вентиляции

Пожарная автоматика это комплекс технических средств для предупреждения, обнаружения и тушения пожаров, обеспечения безопасности людей при пожаре и автоматической блокировки систем пожарной безопасности, инженерных систем жизнеобеспечения и технологического оборудования по заданному алгоритму.

Пожарная автоматика – общее название комплекса автоматических систем противопожарной защиты (СПЗ), которыми оборудуются строения, сооружения, здания и помещения с повышенной пожарной опасностью. В комплекс систем противопожарной защиты включаются автоматические установки пожаротушения (АУПТ), сигнализации, оповещения и управления эвакуацией, противодымной защиты. Общим для систем, включаемым в понятие пожарной автоматики, является автоматический режим работы по заданной программе. При этом предусматривается дистанционное и ручное управление систем.
Автоматические системы и установки пожарной защиты должны обеспечить выполнение основных функций, а именно: обнаружение и тушение пожара, информирование о пожаре, оповещение людей, находящихся в зоне пожара и обеспечение их безопасной эвакуации, ограничение распространения пожара. Блокировка систем пожарной автоматики предусматривается для подачи на тушение пожара дополнительного количества огнетушащих средств (водопровод), ограничения развития пожара (противопожарные преграды, вентиляция, технологическое оборудование), исключения опасности для людей (энергосистемы).

В комплекс систем противопожарной защиты включаются:

• автоматическая пожарная сигнализация;
• автоматическое пожаротушение;
• внутренний противопожарный водопровод;
• оповещение о пожаре и управление эвакуацией людей;
• противодымная защита;
• устройства, ограничивающие распространение огня и дыма;
• лифты для пожарных подразделений.

Основными элементами систем пожарной автоматики являются устройства для обнаружения (извещатели), приборы приема, обработки и выдачи информационных сигналов, формирования управляющих сигналов и передачи их исполнительным органам, а также исполнительные устройства, обеспечивающие выполнения функциональных задач, исходя из назначения системы пожарной защиты.

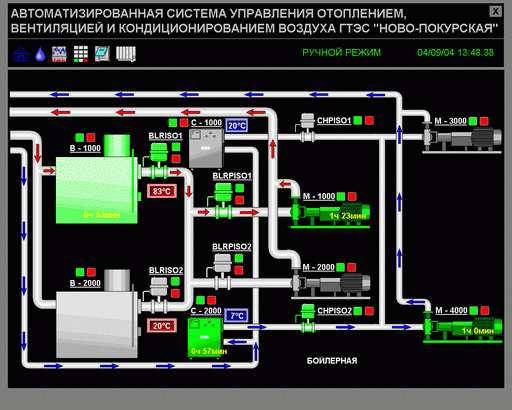

Диспетчеризация вентиляции и кондиционирования

Диспетчеризация – это сбор сигналов с датчиков и на их основе управление всеми процессами. Основными функциями диспетчеризации вентиляции и кондиционирования являются:

1. Индексация поступающих сигналов от датчиков, их обработка и настройка.
2. Подача сигнала диспетчеру, если в системе произошли отклонения от заданных параметров или возникла нестандартная или аварийная ситуация.
3. При необходимости производится перевод работы всей схемы в аварийный режим.
4. Если возник пожар в здании, включается система отвода дыма.
5. Строго отслеживаются параметры воздуха, которые поддерживаются на всем протяжении работы оборудования.
6. При необходимости регулировка заданных параметров.
7. В часы пониженных нагрузок системы вентиляции и кондиционирования переводятся в режим экономии электроэнергии и других видов энергоносителей (пар, горячая вода).
8. Обрабатываются данные в момент включения или отключения.

В зависимости от того, какие требования заказчик предъявляется к кондиционированию, автоматизация может производиться с использованием свободно-контролируемых приборов (контроллеров) или с добавлением так называемых программно-аппаратных комплексов. Второй вариант дороже, но он дает возможность объединить в одном пункте контроля все рычаги управления.

При этом необходимо понимать, что ситуации в больших зданиях с несколькими подсистемами могут быть разными. Поэтому кондиционирование и вентиляция разделяется на модули в плане обеспечения диспетчеризации. И каждый модуль при возникновении внештатной ситуации может работ автономно.

Возможности диспетчеризации:

• можно организовать управление большим количеством модулей, которые по мере необходимости подключаются параллельно;
• настройка сбора данных, которые необходимы пользователю;
• возможность передача данных на другие компьютеры;
• контролируется телефонная и компьютерная сети;
• автоматизация процессов передачи данных от нижних уровней к пульту управления;
• передача данных на телефон.

Контроллеры для автоматизации и диспетчеризации

В принципе, необходимо отметить, что технологическая схема кондиционирования и вентиляции здания, в которую входит контроллер, является стандартной, а точнее базовой. Ее можно изменять под нужные требования с дополнением. К примеру, можно изменить контроль температуры внутри помещений не через канальный датчик, установленный в воздуховодах системы отводной вентиляции, а через каскадный, который устанавливается непосредственно в самом помещении. Или можно внести в конфигурацию подогрев жалюзи в кондиционировании, которые открывают или закрывают проемы.

То есть, диспетчеризацию систем вентиляции и кондиционирования с учетом установленных контролеров можно развивать по разным схемам. И при этом можно подобрать такую технологическую цепочку, которая будет выгодна именно для определенного вида зданий, где установлены разные требования к отдельным помещениям.

Автоматизация в быту

Сегодня все чаще звучит термин – «умный дом». По сути, это автоматизация контроля над всеми сетями, которые обеспечивают нормальную жизнедеятельность человека в собственном доме. Конечно, это обширная сеть, в задачи которой входит:

• безопасность внешняя и внутренняя (последняя – это слежение за сотрудниками, выполняющих бытовую работу в доме);
• контроль и слежение за аварийными ситуациями: утечка газа, холодной или горячей воды;
• создания благоприятного климата внутри помещений, а это касается кондиционирования, отопления и вентиляции.

При этом диспетчеризация строго контролирует всю работу инженерных сетей. И если есть необходимость изменить какой-либо параметр, нет нужды бегать по этажам к щитам автоматики, чтобы провести настройку. «Умный дом» снабжается отдельно установленным мини-пультом или мини-блоком, через который и проводится регулирование и настройка требуемых режимов.

Самое главное, что вся автоматизация завязана на диспетчеризации с установленных в нее контроллеров. То есть, технологическая схема здесь точно такая же, как и на любом объекте, где присутствуют модульные схемы кондиционирования и вентиляции.

Виды систем центрального кондиционирования

Основным компонентом всякой климатической системы является оборудование для центрального кондиционирования воздуха. В частных домах применяются различные типы таких устройств в зависимости от принципов их функционирования.

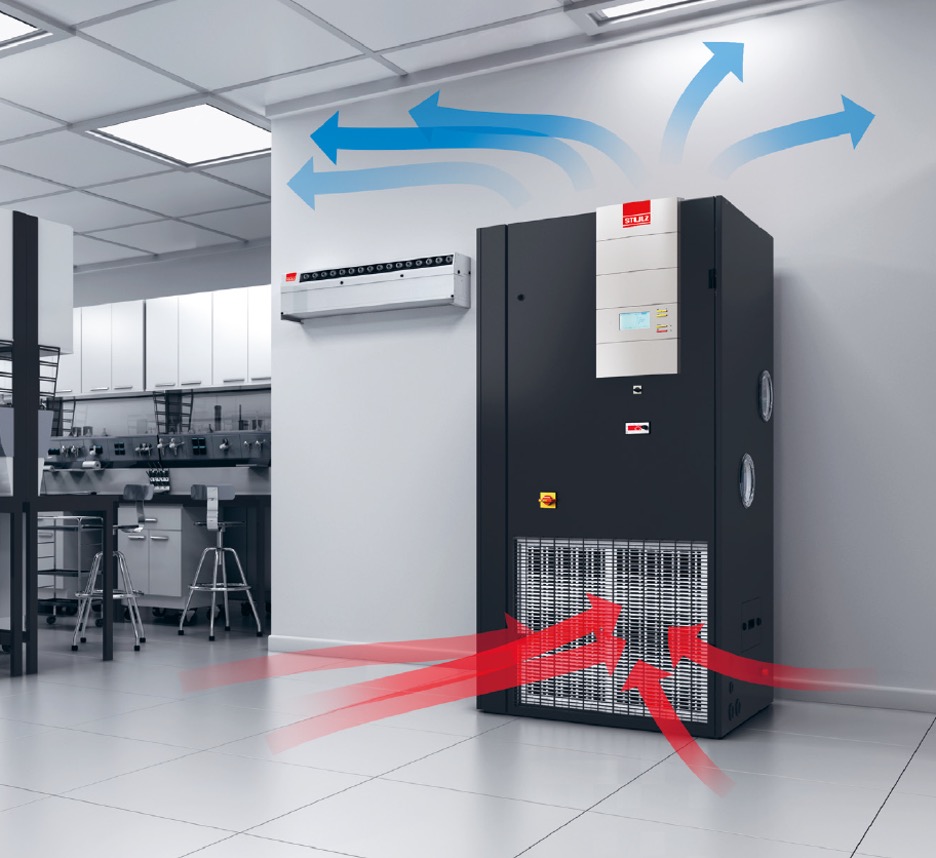

Прецизионный

Способен поддерживать температуру и влажность в поступающем воздухе с высокой точностью. Климатическая система оборудуется дополнительными блоками для избежания нештатных ситуаций. Установка точных кондиционеров производится в помещениях, требующих строгого контроля над микроклиматом.

Примерами могут быть зимние сады, оранжереи, домашние библиотеки, винные или сигарные хранилища.

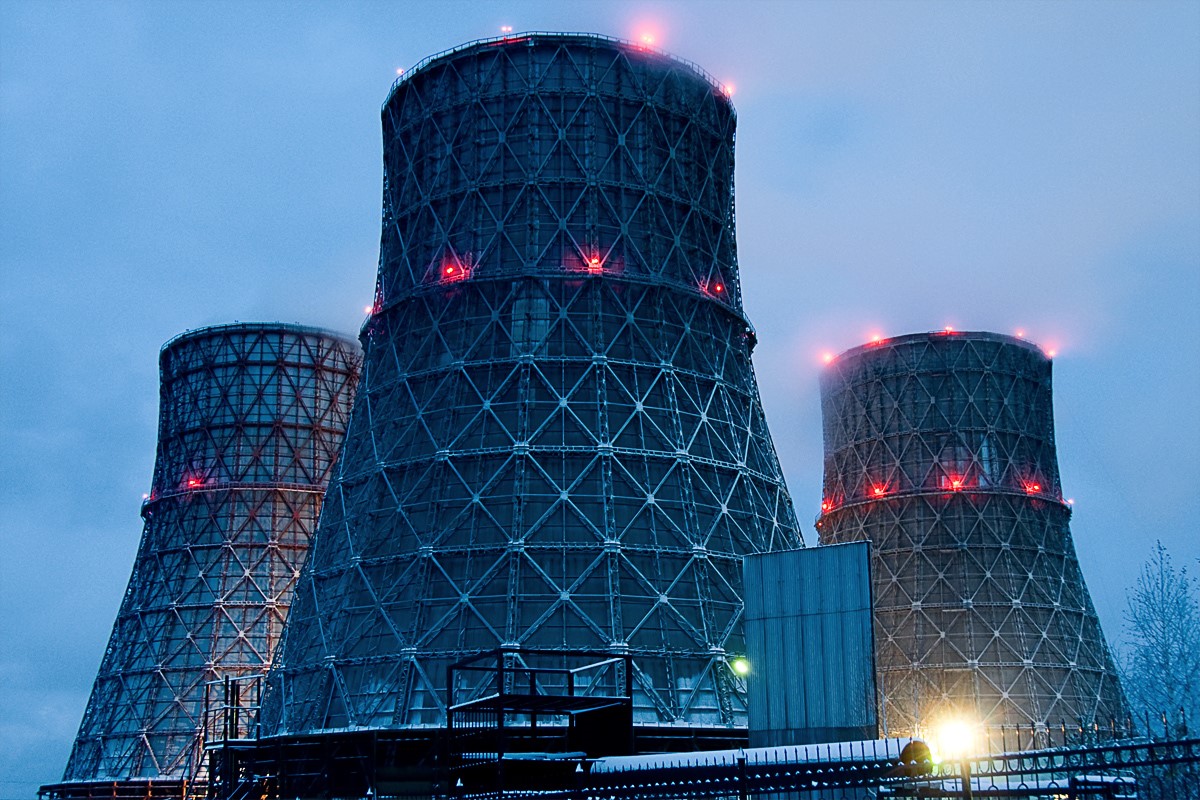

Градирня

В данных устройствах избыток тепла выводится путем испарения жидкости, которое происходит при непосредственном контакте с воздухом или без него. В охладительной башне используются гликоль или вода.

Эти жидкости охлаждаются до необходимой температуры в процессе работы устройства, после чего они направляются к теплообменникам централизованных систем.

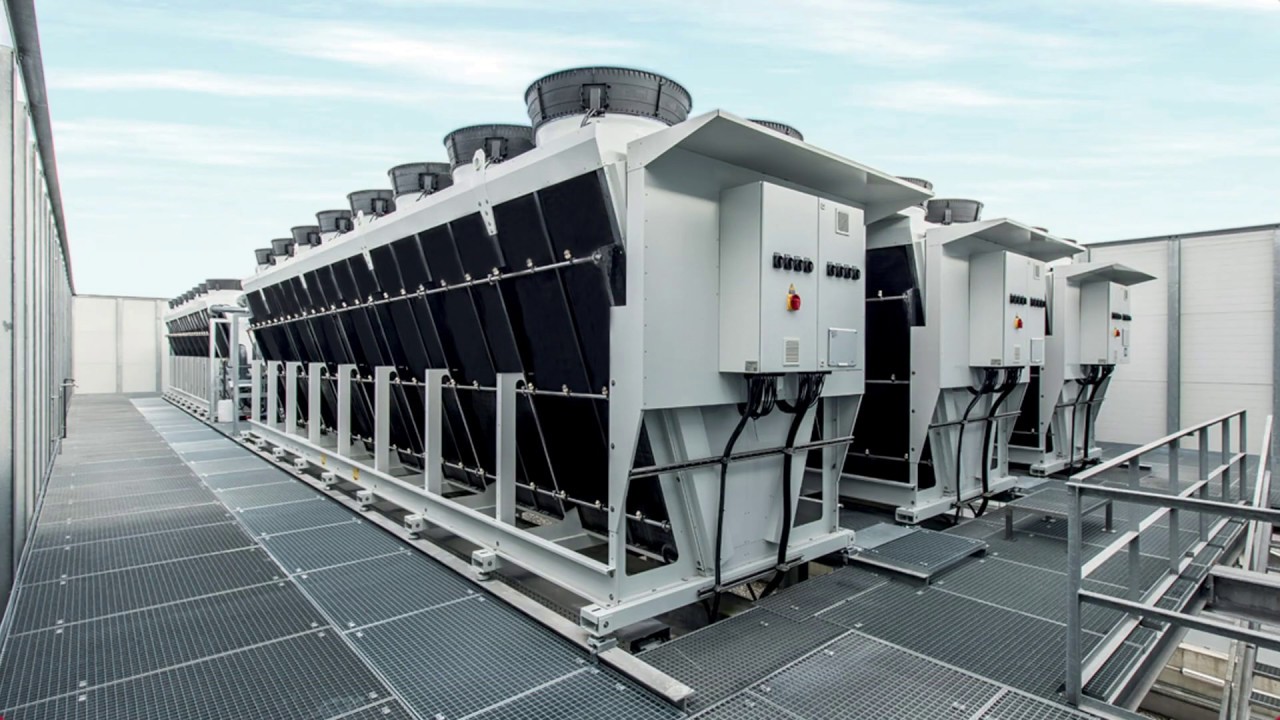

Драйкулер

Для системы центрального кондиционирования, основанной на технологии «драйкулер», характерно охлаждение воздуха с использованием жидкого хладагента, но без прямого его контакта.

Главную роль здесь играет теплообменный элемент, по которому циркулирует специальная жидкость. Под воздействием вентилятора происходит обмен тепловой энергии. Этот узел применяется для передачи охлажденного охладителя к системе чиллера.

Центральный кондиционер как тепловой насос

Этот вид климатического оборудования перераспределяет тепловую энергию с целью уменьшения электрических и газовых затрат на поддержание комфортной температуры в помещениях.

Установка центральных кондиционеров осуществляется с целью обеспечения индивидуальной регулировки микроклимата в различных зонах, позволяя одновременно обогревать одни и охлаждать другие помещения.

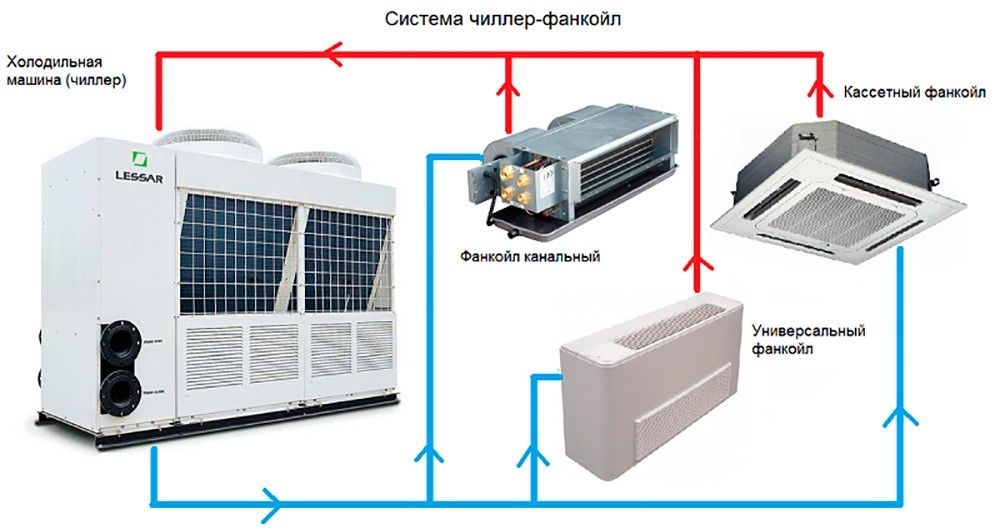

Связка «‎чиллер-фанкойл»

Эта форма центральной системы кондиционирования воздуха является подходящей для больших домов с 10-20 комнатами, многоквартирных домов, а также для общественных зданий, гостиниц, офисов и других объектов обслуживания.

В данной технологии «чиллер» выступает в роли источника охлаждения или обогрева, а «фанкойлы» используются внутри помещений для кондиционирования или подогрева. В качестве теплоносителя (хладагента) применяется вода, которая циркулирует по трубам из пластика или металла (водяной контур).

Гидромодули

Гидромодули необходимы для обеспечения циркуляции хладагента между различными компонентами системы. С помощью них охлажденная вода или гликоль передвигаются от чиллера к фанкойлу и обратно. В состав гидромодулей входят клапаны и датчики, которые позволяют регулировать скорость и объем циркулирующей жидкости.

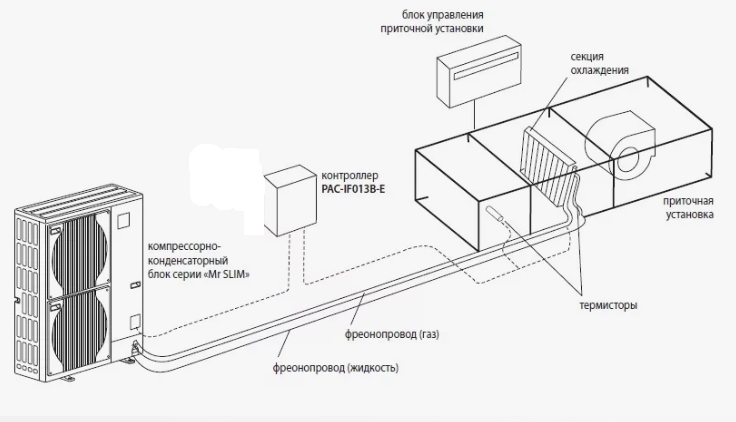

Приточные установки с компрессорно-конденсаторными блоками

Компрессорно-конденсаторные блоки (ККБ) или чиллеры используются для обработки наружного воздуха, придавая ему необходимую температуру, влажность и степень чистоты. После этого воздушные потоки направляются внутрь помещений.

Модульная структура ККБ позволяет индивидуально комплектовать каждую установку в соответствии с техническими требованиями заказчика для конкретного частного дома или многоквартирного здания.

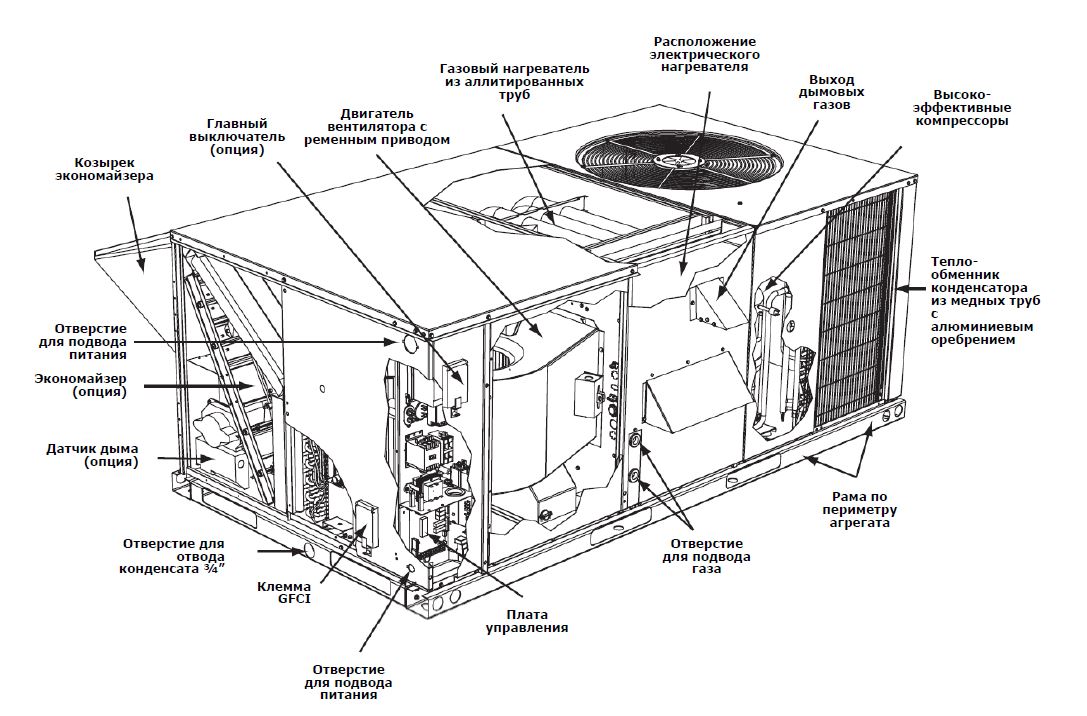

Крышной

Крышные центральные кондиционеры, также известные как руфтопы, представляют собой кондиционирующие системы, размещаемые на верхней части здания. Руфтопы подходят для охлаждения и обогрева больших частных домов. Основной блок кондиционера устанавливается на крыше или вблизи здания.

Чем отличаются кондиционеры 7, 9 и 12 («семерка», «девятка», «двенадцатый») друг от друга

В маркировке бытовых кондиционеров встречаются цифры 7, 9, 12, 18, 24, которые обозначают не что иное, как мощность кондиционера при работе на охлаждение. Эта мощность выражена в тысячах BTU/h или BTU/час (BTU – British Thermal Unit – британская тепловая единица).

1BTU/ч равен приблизительно 0,3 Вт. Таким образом, получается, что:

• «Семерка» – это 7000 BTU/h или холодопроизводительность 2.1 кВт
• «Девятка» – это 9000 BTU/h или 2.7 кВт
• «Двенадцатый» кондиционер – это 12000 BTU/h или 3.6 кВт
• «Восемнадцатый» кондиционер – это 18000 BTU/h или 5.4 кВт
• «Двадцать четверка» – это 24000 BTU/h или 7.2 кВт.

Информация о мощности кондиционера помогает приблизительно оценить площадь помещения, на охлаждение которой рассчитан данный кондиционер. Для этого цифру, обозначающую мощность кондиционера, нужно умножить на 3. Получим, например, что «семерка» рассчитана на работу в помещении максимальной площадью 21 кв. метр.

Естественно, это очень приблизительная оценка, не учитывающая высоту потолков, расположение и площадь окон, теплопритоки от присутствующих в помещении людей и техники… Тем не менее мощность кондиционера поможет сориентироваться на первых порах при выборе оптимального варианта оборудования для Вашей квартиры или дома.

Что такое центральная система кондиционирования дома

Сеть раздачи очищенного, доведенного до определенной температуры потока, называется системой кондиционирования. Конструкция работает и управляется единым центром. Воздух забирается с улицы или в оборудование обрабатывает смесь потоков свежего и отработанного воздуха.

Таким образом система кондиционирования и вентиляции воздуха в здании – сеть воздуховодов для циркуляции свежей среды с централизованным управлением. Хладоснабжение секции охлаждения осуществляется за счет холодной воды чиллера. Функциональность устройства поддерживается насосной группой, вентиляторами.

Преимущества и недостатки системы в многоквартирных домах

Специалисты выделяют ряд достоинств сети.

В частности:

1. Система пригодна для обслуживания всего строения или его большей части. Такая конструкция обойдется дешевле монтажа локальных устройств.
2. Возможность охлаждения и очистки значительных объемов отработанной среды и воздуха, поступающего извне.
3. Монтаж устройства осуществляют на крыше или в отдельных помещениях. Пользователь получает очищенный поток без установки громоздких приборов в комнате.
4. Централизованные системы дешевле и проще в обслуживании.
5. Сеть универсальна в применении. Конструкции могут решать задачи подогрева/охлаждения, контролировать влажность и температурный режим в каждом помещении.
6. Система работает при минусовых температурах на улице. При подключении в сеть бойлера отпадает необходимость в монтаже классической магистрали отопления.
7. Централизованные устройства проектируют с учетом энергоэффективности. Модуль рассчитан на сниженное потребление электричества, чем выгодно отличается от локальных станций.
8. Ресурс работы агрегата в 3 раза выше, чем у традиционных сплит-систем.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

К дополнительным достоинствам относят надежность, длительный период эксплуатации, подачу воздуха определенного объема. В конструкцию легко интегрируются устройства очистки, ионизации, озонаторы – это позволяет получать воздух, чистый от примесей, аллергенов.

Минусы:

• сложности при прокладке сети воздуховодов, прочих элементов;
• высокая цена оборудования;
• значительные габариты устройства.

Центральный кондиционер устанавливается в больших помещениях, зданиях. В этом случае разовые затраты на монтаж целесообразны и оправданы.

Типы кондиционеров

Конструкция любого кондиционера подразумевает два варианта: наличие одного блока («моноблочные» кондиционеры) или наличие двух и более блоков («сплит-системы»).

Когда сплит система состоит более чем из двух блоков, она называется «мульти сплит-система».

Моноблочные кондиционеры, такие как крышные, мобильные и оконные – имеют конструкцию, состоящую из одного блока, вместившего в себя все необходимые для функционирования прибора элементы.

Сплит-системы — настенные, кассетные, канальные и прочие виды кондиционеров. Конструкция сплит-системы состоит из двух блоков: наружного и внутреннего, соединенных между собой медными трубами и электрическим кабелем.

Внутренний блок обладает низким показателем шумности благодаря тому, что компрессор – наиболее шумная часть кондиционера, размещена в наружном блоке и находится вне кондиционируемого помещения. Внутренний блок кондиционера размещается внутри помещения, в удобном и предпочтительном месте.

Любая современная сплит-система удобна в использовании и снабжается пультом дистанционного управления с жидкокристаллическим дисплеем, что делает управление кондиционером комфортным: можно легко и быстро задать желаемую температуру в помещение (с точностью до 1 градуса), отрегулировать направление воздушного потока, настроить таймер для автоматического включения или выключения и многое другое.

Сплит-системы обладают внушительным списков преимуществ, одним из которых является широкий выбор различных типов внутренних блоков, как по назначению так и по дизайну. В зависимости от типа помещения и назначения можно выбрать: потолочный, настенный, колонный, канальный и кассетный.

Понятия «кондиционер» и «сплит-система» употребляются как синонимы, если речь на самом деле идёт о сплит системе, то есть настенную сплит-систему – можно назвать и сплит-системой и кондиционером.

Бытовыми сплит-системы могут быть лишь кондиционеры настенного вида, а остальные – относятся к полупромышленным.

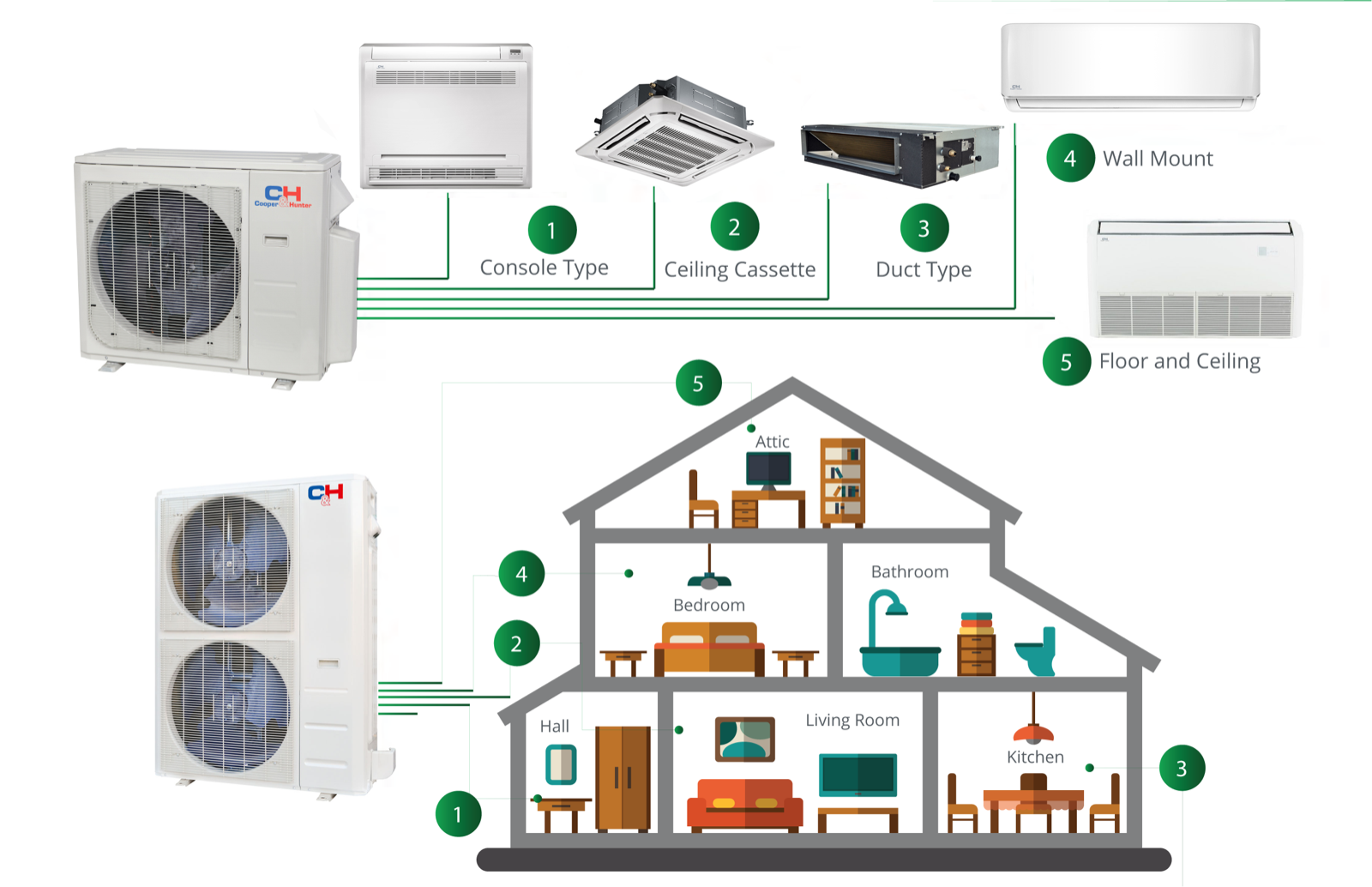

В разновидности «сплит-систем» так же входят и «мульти сплит системы».

Мульти сплит системы являются разновидностью сплит систем, и отличаются от просто «сплит системы» тем, что для кондиционирования помещения в нём формируется система, при которой к одному внешнему блоку кондиционера подключается сразу несколько внутренних (от 2 – до 9). Каждый внутренний блок мульти сплит системы может подбираться индивидуально для каждой из комнат: иметь разную мощность (обычно 2-5 кВт), разный дизайн, разный тип. Каждый внутренний блок управляется индивидуальным пультом.

Такая система позволяет сэкономить место и не портить избыточным количеством внешних блоков наружную стену здания.

Бытует мнение о том, что мульти сплит система более дешевый вариант по сравнению с установкой нескольких сплит-систем в одном помещении, на самом деле это не так, стоимость внутренних блоков – такая же, а монтаж – сложнее и дороже из-за более длинных коммуникаций. К тому же, если внешний блок мульти сплит системы выходит из строя – все внутренние блоки тоже перестают работать. Так что основное достоинство мульти сплит системы – размещение всего одного, а не нескольких наружных блоков на внешней стене здания.

В свою очередь, мульти сплит система разделяется на 2 типа:

• Фиксированная
• Наборная

Фиксированная мульти сплит система – это готовый комплект, состоящий из набора одного наружного блока и уже нескольких подобранных внутренних блоков. Фиксированная мульти сплит система относится к бытовому оборудованию, и она не подразумевает возможность изменить тип или количество внутренних блоков в готовом наборе, в котором бывает обычно 2-3 внутренних блока.

«Наборные» мульти сплит системы открывают возможность подобрать несколько (до 4-9) разнотипных внутренних блоков (так же обладающих разной мощностью) к одному внешнему.

Ограничением в мульти сплит системе такого типа является – количество внутренних блоков и их суммарная мощность. Мульти сплит-системы такого типа относятся к виду полупромышленного оборудования. Когда количество внутренних блоков более 5-6 штук, то это является уже промышленной мультизональной системой.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

• для организации систем водоснабжения на промышленных предприятиях;
• для организации систем водоснабжения жилых кварталов;
• для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

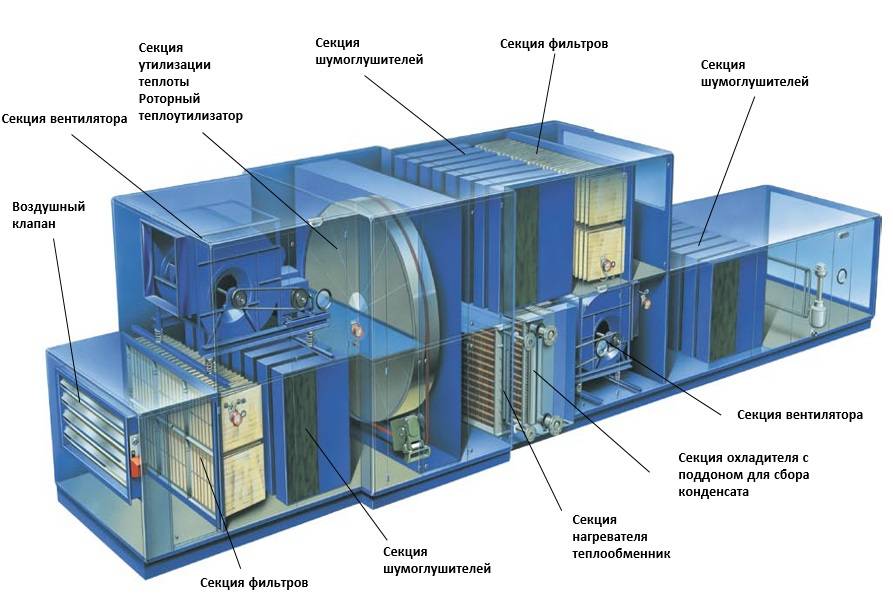

Составные части системы

Управление системой центрального кондиционирования, совмещенной с системой вентиляции, можно декомпозировать на управление следующими частями:

• Блок охлаждения входящего потока, который контактирует с теплообменником (испарителем) на воде или фреоне. Предполагается управление агрегатами чиллера и компрессорно-конденсатным узлом;
• Блок нагрева входящего потока. Система кондиционирования обратима, в зимний период, процесс «разворачивается» и холод начинает перекачиваться из помещения на улицу;
• Вентиляторный блок притока (вытяжки) наружного воздуха. Возможно управление вентиляторами с помощью преобразователей частоты (экономично), либо управление геометрией сечения воздуховодов;
• Блоки осушения или увлажнения потока, который насыщает воздух водяными парами или удаляет избыток влаги из вентиляции. С помощью этого блока можно контролировать уровень влажности воздуха как в отдельно взятом помещении, так и во всем строении в целом; Блок осушения с датчиками
• Фильтрующий блок, который очищает приточный поток от пыли, насекомых и прочих загрязнителей. При этом помимо фильтров и абсорбирующих кассет в состав этого блока входят и поглотители шума, обеспечивающие практически беззвучную эксплуатацию системы. Сам блок не требует управления, но уровень загрязнения фильтров существенно влияет на производительность и КПД системы, поэтому состояние фильтров постоянно контролируется;
• Блок рекуперации потоков, который отвечает за подогрев приточного воздуха энергией вытяжного потока. Управление соотношением расходов входящего и исходящего потока в рекуператоре;
• Сеть приточных и вытяжных воздуховодов, доставляющих подготовленные потоки в помещения. Производится автоматическое управление геометрией сечения трубопроводов и балансировка распределения мощности, в зависимости от параметров среды в помещениях.

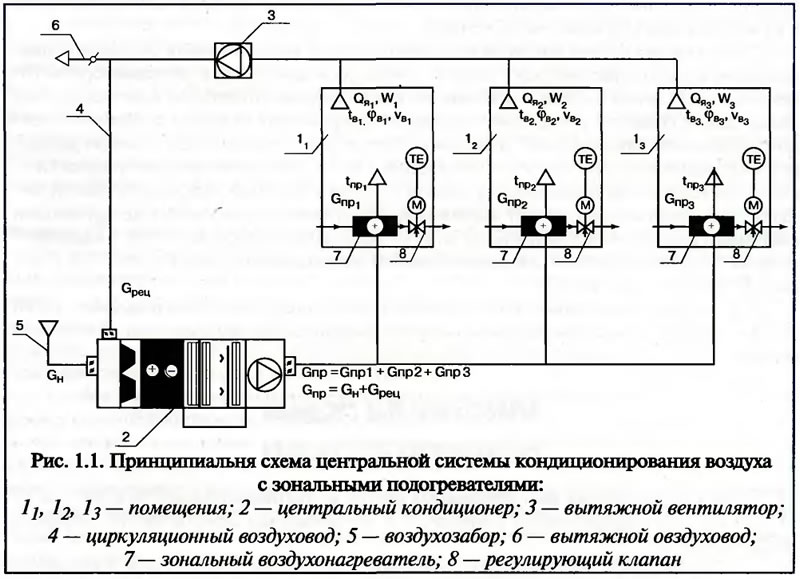

В мультизонных системах кондиционирования управляют режимами работы наружного (центрального) блока, режимами работы каждого из внутренних блоков, распределением холодильной мощности по контурам. В этих системах каждый внутренний блок оснащается электронным терморегулирующим вентилем, который регулирует объем поступающего хладагента из общего контура в зависимости от тепловой нагрузки на этот блок. В результате, система лучше, чем обычные бытовые сплит-системы, поддерживает заданную температуру.

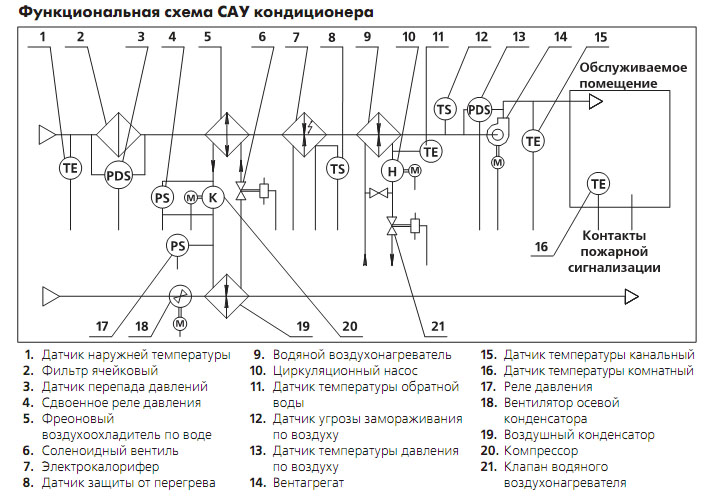

Автоматика и автоматизация систем вентиляции и кондиционирования

Вентиляция в здании не менее важна. Она отвечает за циркуляцию воздушных масс в помещении. На объектах большой площади для управления системами вентиляции и кондиционирования отвечает система автоматизации. Автоматизация систем вентиляции и кондиционирования играет важную роль в обеспечении комфортной и здоровой рабочей среды в офисных зданиях и позволяет автоматически регулировать температуру, влажность и подвижность воздуха в рабочей зоне помещений, в зависимости от потребностей персонала и погодных условий.

Система автоматизации также может быть связана с другими инженерными системами здания, такими как контроль доступа и управление освещением, что делает ее более энергоэффективной и удобной в использовании.

Система автоматизации может быть настроена на разные режимы работы, например, на энергосберегающий режим ночной вентиляции, когда более холодный, чем солнечным жарким днем, воздух подается в помещение в ночное время суток, позволяя таким образом «аккумулировать холод» в здании перед началом нового рабочего дня. Это помогает снизить затраты на электроэнергию за счет более низкого ночного тарифа и улучшить экологическую ситуацию в здании.

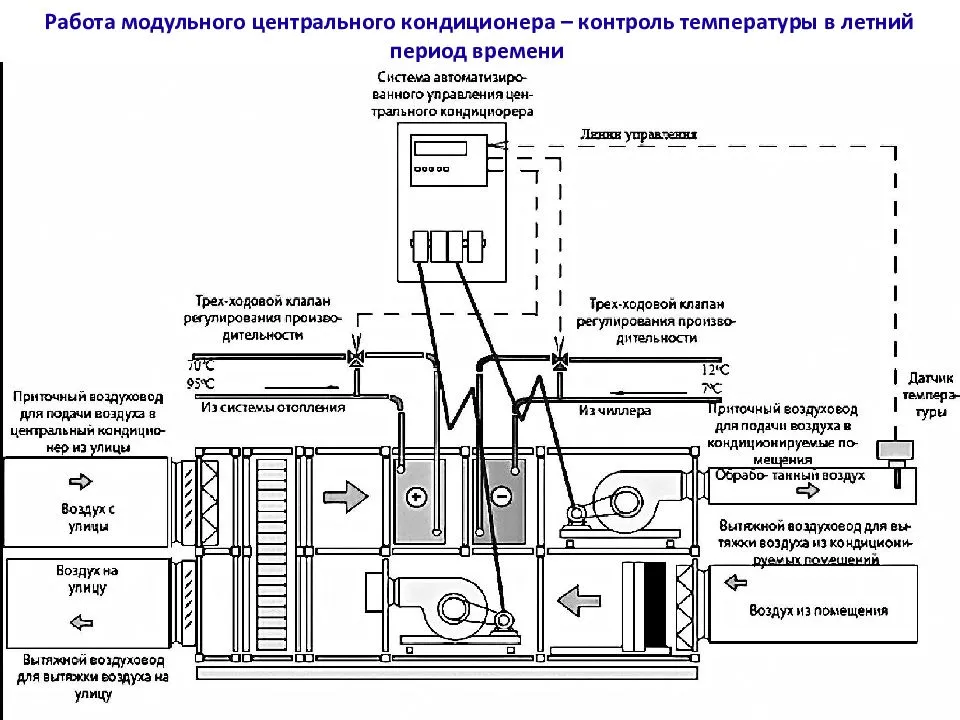

Автоматизация систем вентиляции и кондиционирования – это комплекс устройств и оборудования для автоматического управления работой данных инженерных систем. К ним относятся датчики, контроллеры, исполнительные механизмы и другие компоненты для контроля и регулирования параметров воздуха.

Датчики используются для измерения температуры, влажности, давления и других параметров воздуха. Контроллеры получают информацию от датчиков и на основе заданных алгоритмов управления регулируют работу исполнительных механизмов. Исполнительные механизмы могут включать в себя вентиляторы, насосы, клапаны и другие устройства, которые, в свою очередь, и обеспечивают поддержание требуемых значений различных параметров воздуха.

Эффективность

В качестве достоинств автоматизированных систем контроля над кондиционированием и вентиляцией воздуха можно назвать:

• Централизованное управление — очень популярные в последнее время системы контроля над обеспечением здания подразумевают использование одного, главного пульта контроля. Это упрощает взаимодействие программно-аппаратной среды с оператором, гарантирует быстрый доступ ко всей необходимой информации и своевременно управление. Перевод здания в разные режимы работы занимает считанные минуты, и включает изменение параметров системы безопасности, отопления, управления освещением, лифтами и многое другое.
• Эффективное использование ресурсов предприятия снижает расходы на обеспечение вентиляцией воздуха и кондиционированием здания. Количество людей в помещении может меняться, меняются также и параметры воздуха снаружи здания, внутри помещений. От подбора оптимальных автоматических настроек зависит и энергопотребление центрального кондиционера.
• Правильно спроектированная и смонтированная система быстро обеспечит заданные в автоматическом или ручном режиме параметры воздуха. Делается это по заранее установленной схеме, которую может корректировать оператор.
• Обеспечение безопасной работы оборудования, включая экономию его ресурса.
• Отслеживание в режиме реального времени основных параметров входящего и выходящего воздуха, состояния засоренности фильтров, скорости работы вентиляторов с единого центра управления.
• Обеспечение дистанционного оборудования и удаленная диагностика работоспособности сложного комплекса.

В целом, установка автоматики контроля работы кондиционера и вентиляции воздуха способна экономить от 50 до 70% всех энергетических затрат.

В качестве входящих данных предусмотрены:

• температура воздуха внутри и за пределами помещения;
• абсолютная влажность поступающего воздуха;
• относительная влажность;
• расчетная энтальпия воздуха;
• данные с установленных датчиков;
• скорость движения ветра за пределами здания.

Использование воздуха

По количеству используемого уличного воздухопотока центральные установки кондиционирования делятся на прямоточные, рециркуляционные, с частичной рециркуляцией.

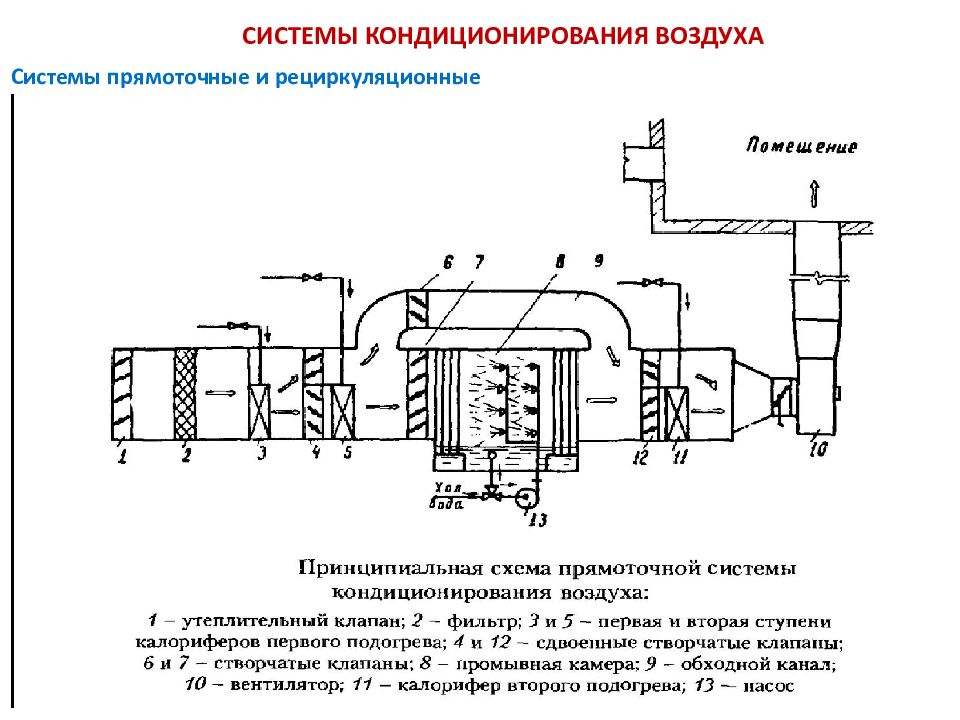

Прямоточные

Отличаются использованием только наружного воздухопритока. Свежий поток забирается с улицы, проходит через систему фильтрации, дезодорирования, дезинфекции, увлажнения и т.д. По сети трубопроводов подается внутрь помещения в необходимом количестве. Применяется, когда повторное использование отработанного воздуха по определенным причинам невозможно:

• выделение токсичных паров от химических веществ, образование газов ядовитых жидкостей и т.д.;
• большое количество пыли, мелкодисперсной взвеси различных твердых веществ;
• болезнетворные бактерии, микроорганизмы, попадание которых в обработанный воздухопоток строго исключено;
• остаток в воздушных массах неприятных, резких запахов;
• испарения, выделение паров взрыво-, пожароопасных веществ.

Рециркуляционные

Представляют собой замкнутую сеть воздуховодов, по которой циркулирует один и тот же воздушный поток. Он забирается из помещения, очищается, осушается или увлажняется. Затем, обработанный, вновь поступает внутрь кондиционируемого пространства.

Использование рециркуляционной системы возможно, когда воздушные массы не насыщаются вредными, взрывоопасными парами, крупнодисперсной пылью, резкими запахами. Требуется лишь регуляция температурного, влажностного показателя. Свежий воздухоприток не требуется, либо компенсируется за счет других систем.

В случаях, когда невозможно обеспечить свежий приток, систему полной рециркуляции можно использовать при условии оснащения ее дополнительным оборудованием грубой очистки, более тонкой воздушной фильтрации. Это значительно увеличивает стоимость всей системы, что целесообразно только при невозможности установить другие варианты кондиционирования.

Чаще всего схемой полной рециркуляции оснащаются техпомещения с установленным производственным оборудованием, выделяющим большое количество тепла.

С частичной рециркуляцией

Предполагает одновременное использование наружного воздухопотока с рециркуляционным. Наиболее гибкая схема кондиционирования, которая может работать в трех режимах: прямоточном, полной рециркуляции, частичной рециркуляции в зависимости от требуемых показателей, качества наружного воздухопотока.

Применение подразумевает соблюдение некоторых условий:

• рециркулируемый воздухопоток не содержит вредных химических, токсичных испарений;
• объем вытяжного потока больше приточного;
• наружные воздушные массы по температурно-влажностным показателям должны приближаться к необходимым параметрам для притока. Иначе кондиционирование будет осуществляться по схеме полной рециркуляции с регулированием воздушного газового состава дополнительным оборудованием;
• минимальное количество свежего воздухопотока определяется санитарными нормами;
• степень добавления уличного воздушного потока зависит от его температуры, уровня влажности, которые должны максимально соответствовать требуемым параметрам.

Данные устройства делятся:

• центральные установки кондиционирования с первой рециркуляцией. Свежий воздух смешивается с рециркуляционным до камеры орошения. Это уменьшает расходы на обогрев, охлаждение подаваемого воздухопритока;
• центральные установки кондиционирования со второй рециркуляцией. Добавление уличного потока к рециркуляционному после камеры орошения.
