Средства учета электроэнергии
Средства учета электроэнергии — это устройства, обеспечивающие измерение и учет; к ним относятся: счетчики электрической энергии (активной и реактивной); измерительные трансформаторы тока и напряжения; телеметрические датчики; информационно-измерительные системы и их линии связи. Измерительным комплексом средств учета электроэнергии называется совокупность соединенных между собой по установленной схеме устройств. Совокупность измерительных комплексов, установленных на одном объекте (например, на предприятии), называется системой учета электроэнергии.
Различают счетчики непосредственного включения в сеть и счетчики, предназначенные для подключения к измерительным трансформаторов тока и напряжения. В последнем случае показания счетчика умножают на расчетный коэффициент Кр, равный произведению соответствующих коэффициентов трансформации: Ар = К,Ки. Есть счетчики, заранее отградуированные для работы с конкретными измерительными трансформаторами, которые указаны на их табличке. Такие счетчики называются трансформаторными; пересчет их показаний не требуется.
В качестве расчетных приборов учета используют однофазные и трехфазные счетчики двух типов: индукционные и статические (электронные). В индукционном счетчике имеется подвижный диск, по которому протекают токи, индуцированные магнитным полем токопроводящих катушек. В электронном счетчике переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.
Счетный механизм представляет собой электромеханическое или электронное устройство, содержит запоминающее устройство и дисплей. В последние годы повсеместно идет переход с индукционных счетчиков на электронные, обеспечивающие более высокую точность, возможность хранения и передачи данных, меньшую вероятность вмешательства в работу прибора в целях искажения его показаний. Электронный счетчик может быть многотарифным, если в нем есть набор счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам. Использование таких счетчиков дает потребителю возможность выбора тарифа, дифференцированного по времени суток.
Система учета электроэнергии должна быть защищена от воздействия электромагнитных полей (сверх установленных техническими условиями), механических повреждений и несанкционированного доступа. На счетчиках устанавливают два типа пломб: заводские пломбы на креплении кожухов, не допускающие проникновение внутрь механизма счетчика, и пломбы организации (субъекта электроэнергетики), с которой осуществляются финансовые расчеты.
Счетчики активной энергии изготавливают следующих классов точности (обозначает наибольшую относительную погрешность в процентах): индукционные — 0,5; 1,0; 2,0 и 2,5; электронные — 1; 2; 0,2S; 0,5S. Требования к классу точности определяют в зависимости от цели и места установки системы учета; ряд требований определены в правовых и нормативных документах. Рынок электроэнергии предъявляет повышенные требования к точности приборов учета.
На розничных рынках электроэнергии должны использоваться приборы учета следующих классов точности:
- для потребителей, присоединенная мощность которых не превышает 750 кВ • А (в том числе граждан), — 2,0 и выше; более 750 кВ • А — 1,0 и выше.
- При подключении новых потребителей до 750 кВ • А или замене приборов учета классы точности следует повышать до 1,0 на напряжении до 35 кВ и до 0,5S на напряжении ПО кВ и выше.
- Потребители с присоединенной мощностью более 750 кВА обязаны устанавливать приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, в том числе включенные в состав автоматизированной измерительной системы коммерческого учета с хранением и передачей данных на вышестоящие уровни.
Если расчетный прибор учета расположен не на границе балансовой принадлежности электрических сетей, то объем отпущенной потребителю электроэнергии обычно корректируется с учетом величины нормативных потерь электрической энергии, возникающих на участке сети от границы до места установки прибора учета. Величина нормативных потерь определяется в соответствии с методикой выполнения измерений, согласовываемой сторонами. Возможно применение приборов учета, в которых заложены соответствующие алгоритмы определения потерь, тогда их показания используют для расчетов.

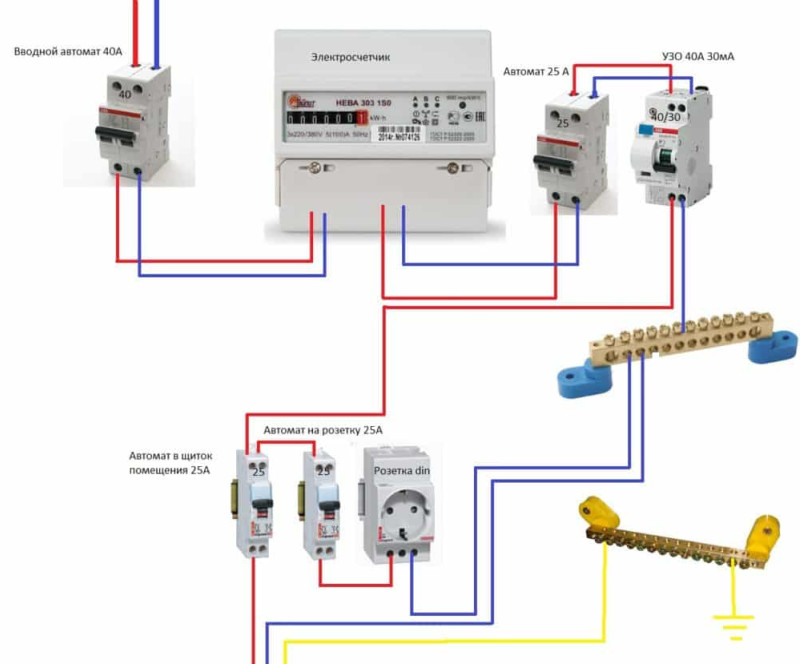

Виды автоматических выключателей
Автоматы для электросчетчика различают по нескольким критериям:
- по виду тока в главной цепи;
- механическое или моторное управление;
- способ монтажа: автоматы могут выдвигаться, быть стационарными или втыкаться в стену;
- по виду расцепителя: они бывают магнитными, электронными, тепловыми и прочих видов;
- корпус: может состоять из отдельных частей или быть цельным, открытым или закрытым;
- величина пропускаемого тока;
- возможность расцепления цепи электричества на расстоянии;
- защита, которая срабатывает при критических показателях напряжения.
Размеры автоматов на счетчик электроэнергии могут быть разными: предназначенными для защиты электросетей в жилых помещениях или крупных промышленных зданиях. Устанавливают в квартирах переключатели, изготовленные в России и иностранного производства.
Выключатели подразделяются на:
- дифференциальные;
- автоматические;
- устройства защитного отключения. Они предохраняют от удара током и предотвращают возгорание при повреждениях электрических кабелей.
Сплит-счетчики на проводах ввода: беспредел энергосбыта?
Но очень быстро нашли и способ выявления данных устройств…Как правило исполнительные цепи у всех дистанционных выключателей выполнены на миниатюрных реле, а что в сущности представляет из себя реле? Обычный электромагнит, как следствие если мы поднесём к реле хоть к выключенному хоть к включенному достаточно мощный магнит произойдет либо замыкание, либо размыкание цепи и будет слышен небольшой щелчок (в своих разработках мы не применяем реле!). Как работает: Пока пульт не активирован — счетчик считает абсолютно нормально.
При включении пульта счетчик либо полностью останавливается,либо считает в 2-16 раз меньше. Всё зависит от Ваших пожеланий и модели счетчика. Подходит для всех современных счетчиков электроэнергии,включая счетчики с РЛС и другими модемами и долговременной памятью! ИЗЛУЧАТЕЛЬ Подходит для всех современных электронных счетчиков! Еще более изощрённый метод.

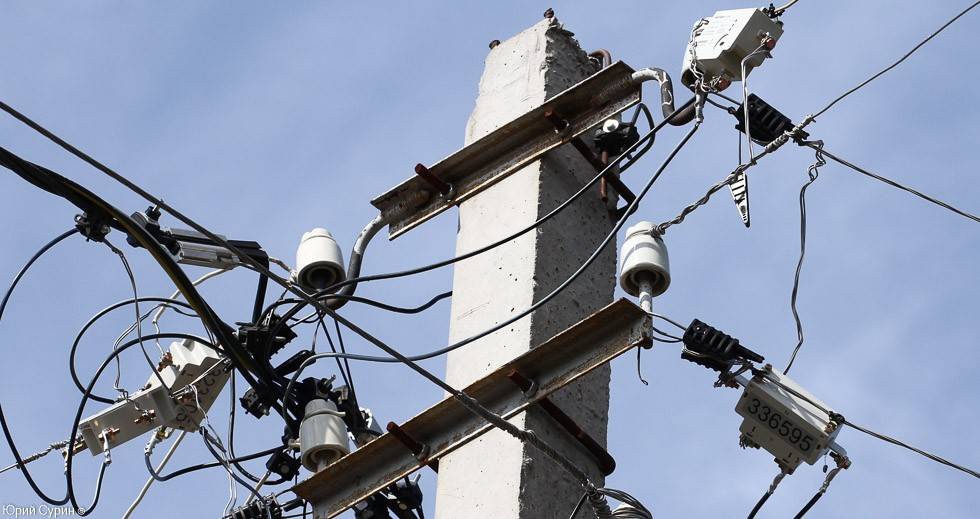

Как обмануть счетчик установленный на столбе
Рим – это счётчик на столбе Дополнительные каналы связи -радиоканал; RS-232 Функциональные возможности счетчика: — Учет и индикация количества потребленной электроэнергии нарастающим итогом, раздельно по трем тарифам; — Учет и индикация количества потребленной электроэнергии на первое число текущего месяца, раздельно по трем тарифам; — Автоматическое переключение тарифов; — Индикация действующего тарифа; — Автоматический переход на «зимнее» и «летнее» время; — Фиксация корректировок тарифного расписания и текущего времени; — Фиксация контрольной суммы тарифного расписания; — Учет общего времени работы счетчика; — Накопление данных по количеству потребленной электроэнергии, раздельно по трем тарифам за последние 12 месяцев во внутреннем журнале счетчика; — Накопление оперативных данных по режимам работы счетчика.Раз «дадут» — значит еще не дали. порывшись в инете нашла — Дабы не копировать , кому интересно — прочитают сами. Главное — это внимательно просмотреть слайд 32-36 и описание к ним.
https://youtube.com/watch?v=dbSOreZFXY8
Но у меня все равно остались вопросы- 1. Питание этого девайса от батарейки. скорее всего китайского производства. Что будет когда эта батарейка внезапно сдохнет? Обнулится время и другие параметры (у кого внезапно умирала батарейка в компе — знает о чем я)- что за показания будут поступать по GPS на пульт — вопрос..2.Длина линии до каждого дома разная. значит потери , сопротивление линии — тоже разное. Любая нагрузка, включенная последовательно с основной (например длинный кабель) увеличивает суммарное сопротивление нагрузки, что при неизменном напряжении должно уменьшать потребляемую мощность и вывод из этого пункта -к следующему 3. В характеристиках этого счетчика заявлено.
«Умный» счетчик. С системой телеметрии
Все коммунальные энергоресурсы, которые мы используем в быту, подлежат учету. Это аксиома. Разумная и объективная. Прошли те времена, когда мы не задумывались об экономии ресурсов и считали их безграничными. Страна взяла верный курс на энергосбережение. Государственные программы направлены на экономию и внедрение систем подсчета израсходованного тепла, воды, газа и света. Внедряются новые энергосберегающие технологии; разрабатываются методы расчета потребления. Да что уж говорить о масштабных действиях, если каждый из нас все чаще задумывается над экономией семейного бюджета, в котором одной из обязательных, к тому же существенной, статьей расходов является оплата услуг ЖКХ.
Закономерен вопрос: как сэкономить на ЖКХ? Ответ очевиден – нужно платить только за то, что потребили. А, следовательно, необходимо установить приборы их учета и вести подсчет использованных энергоресурсов.
О счетчиках газа сегодня мы поговорим с генеральным директором «Газпром межрегионгаз Пятигорск» Олегом КАЛИНКИНЫМ.
Посчитаем газ
— Установка газового счетчика выгодна и в квартирах, и в частных домах, — считает Олег Геннадиевич. — Давайте посчитаем. Рассмотрим на конкретном примере семьи из трех человек, проживающей в многоквартирном доме с газовой колонкой и плитой. Норматив потребления газа в Карачаево-Черкесии, установленный региональными властями, составляет 108 кубических метров. В пересчете на денежный эквивалент – это 626 рублей в месяц. Но, как показывает практика, в среднем семья из трех человек потребляет меньше газа – порядка 40 кубометров голубого топлива в месяц. Умножаем на стоимость кубометра и получаем сумму к оплате 232 рубля. То есть семья может экономить примерно 394 рубля ежемесячно или 4700 рублей в год. Еще один пример: вы уехали в отпуск недели на две, и газом в доме никто не пользуется. Но по нормативу платить за него все равно придется. А вот счетчик не позволит переплачивать. Выгода очевидна, и установка в жилье прибора учета голубого топлива не вызывает сомнений.
Умный – значит бережливый
Производители предлагают потребителям широкий выбор счетчиков газа. При покупке следует внимательно ознакомиться с разными типами приборов, их характеристиками, способами установки.
Сегодня большим спросом пользуются так называемые «умные счетчики». Это приборы учета газа с системой телеметрии, которая позволяет передавать показания счетчика в автоматическом режиме.
— У «умного счетчика» целый ряд преимуществ, — рассказывает Олег Калинкин. — Во-первых, передача показаний «умного счетчика» осуществляется автоматически ежемесячно, то есть абоненту не нужно специально тратить время на снятие показаний прибора учета, поход в абонентскую службу поставщика газа для их передачи или искать другой способ известить газовиков. «Умный счетчик» все сделает за вас.
Во-вторых, автоматическая передача показаний исключает так называемый «человеческий фактор». С установкой «умного счетчика» можно не переживать, если вы неверно продиктовали оператору газовой компании данные своего счетчика или же допустили ошибку при передачи показаний с помощью СМС- без ошибок передаст всю информацию в абонентский участок поставщика газа.
В-третьих, передача показаний поставщику газа в автоматическом режиме исключает ситуации с нормативным начислением из-за просрочки передачи показаний. Кроме того, данные, переданные средствами телеметрии, позволяют установить период выхода из строя счетчика. Соответственно, это позволит избежать доначислений по нормативам потребления за 6 месяцев, предусмотренных законодательством РФ в связи с несвоевременным уведомлением поставщика газа о неисправности прибора учета.
Как видим, преимуществ у новой современной техники не мало. Но выбор остается за потребителем
Следует помнить о важном моменте: установка счетчика газа должна производиться только квалифицированными специалистами, имеющими лицензию на выполнение газоопасных работ. Заплатить за эти услуги можно сразу или в рассрочку сроком до 5 лет
Принцип работы
Электросчетчик с дистанционным снятием показаний
Электрический счетчик с дистанционным снятием показаний представляет собой прибор особой конструкции, размещаемый во вводном шкафу или на столбе высоковольтной линии ввода в дом. С его помощью удается организовать учет данных об израсходованной энергии посредством Интернет. Заранее инсталлированное в прибор программное обеспечение позволяет считывать и отправлять нужную информацию на серверы энергетической компании, ответственной за поставку электроэнергии потребителю.
Посредством таких приборов удается в автоматическом режиме отслеживать и корректировать учетный процесс, что ощутимо сказывается на его эффективности. Принцип работы счетчика на проводах проще всего понять, если ознакомиться с функционалом встроенных в него электронных компонентов.
Принцип дистанционного учета показаний счетчика Меркурий
Начать следует с микроконтроллера, который выполняет следующие функции:
- обработка учетных данных,
- приведение полученной информации к нужному виду,
- ее вывод на ж/к дисплей,
- получение и обработка команд управления.
Помимо этого в состав системы автоматизированного учета входит хорошо отлаженный интерфейс и специальный преобразователь, представляющий информацию в цифровом виде. При таком составе технических средств новые счетчики электроэнергии на столбах с дистанционным считыванием очень эффективны. С их помощью удается не только организовать передачу данных поставщику электроэнергии, но и постоянно отслеживать состояния электросети.
Виды счетчиков, которые могут работать на улице, и принцип работы
Для измерения электроэнергии на улице и дистанционного снятия показаний существует несколько типов счетчиков. В данной статье рассмотрим основные виды таких счетчиков и их принцип работы.
Принцип работы счетчиков
- Измерение электроэнергии: счетчик регистрирует потребление электрической энергии по заданным параметрам, например, пофазно или общее потребление.
- Хранение данных: счетчик сохраняет информацию о потреблении энергии, которую можно использовать для анализа и оптимизации энергопотребления.
- Коммуникация: счетчик может быть оснащен средствами коммуникации для передачи данных о потреблении энергии на удаленный сервер.
Разновидности счетчиков для уличного использования
Существует несколько видов счетчиков, которые могут работать на улице и имеют возможность дистанционного снятия показаний:
- Электронные счетчики энергии: такие счетчики используют электронные компоненты для измерения и регистрации потребления энергии. Они обычно оснащены средствами коммуникации для передачи данных на сервер.
- Механические счетчики энергии: это классические счетчики, работающие на основе механических принципов. Они имеют вращающиеся диски или ролики, которые регистрируют потребление энергии. Для дистанционного снятия показаний эти счетчики обычно не используются и требуют ручного снятия показаний.
- Счетчики с функцией удаленного управления: эти счетчики оснащены средствами дистанционного управления, позволяющими управлять потреблением энергии или отключать энергоснабжение через сервер.
Преимущества использования счетчиков на улице
Использование счетчиков для улицы с дистанционным снятием показаний имеет несколько преимуществ:
- Удобство и экономия времени: дистанционное снятие показаний позволяет избежать необходимости отправлять специалиста на место для снятия показаний, что экономит время и ресурсы.
- Точность и достоверность данных: использование счетчиков средствами коммуникации позволяет получить точные и достоверные данные о потреблении энергии, что полезно для учета и оптимизации энергопотребления.
- Минимизация мошенничества: счетчики средствами коммуникации могут предотвратить мошеннические действия со стороны потребителей, такие как взлом или манипуляция счетчиком.
В итоге, выбор конкретного счетчика для работы на улице с дистанционным снятием показаний зависит от требований и потребностей конкретного потребителя
Важно учесть принцип работы и особенности каждого типа счетчика, а также возможность интеграции с имеющимися системами учета энергопотребления
Порядок выполнения работ
Установку должен производить специализированный специалист, представляющий компанию поставщика. Возможно самостоятельное выполнение процедуры, если соблюдаются ТБ и имеется письменное разрешение обслуживающей фирмы.
Первый шаг — подача заявления
Компания, предоставляющая свет, подготавливает перечень документов, соглашение с пользователем, акт установки. Служба снабжения передает бумаги конечному пользователю.
В документах обязательно указаны:
- Тип устройства, количество фаз и тарифов.
- Устройство защиты ввода.
- Площадь поперечного сечения и длина проводки.
- Наименование панели (коробки).
Второй шаг — монтаж
Установка возможна исключительно после получения владельцем технической документации. Для ручного монтажа необходимо приобрести компоненты, указанные в бумагах.

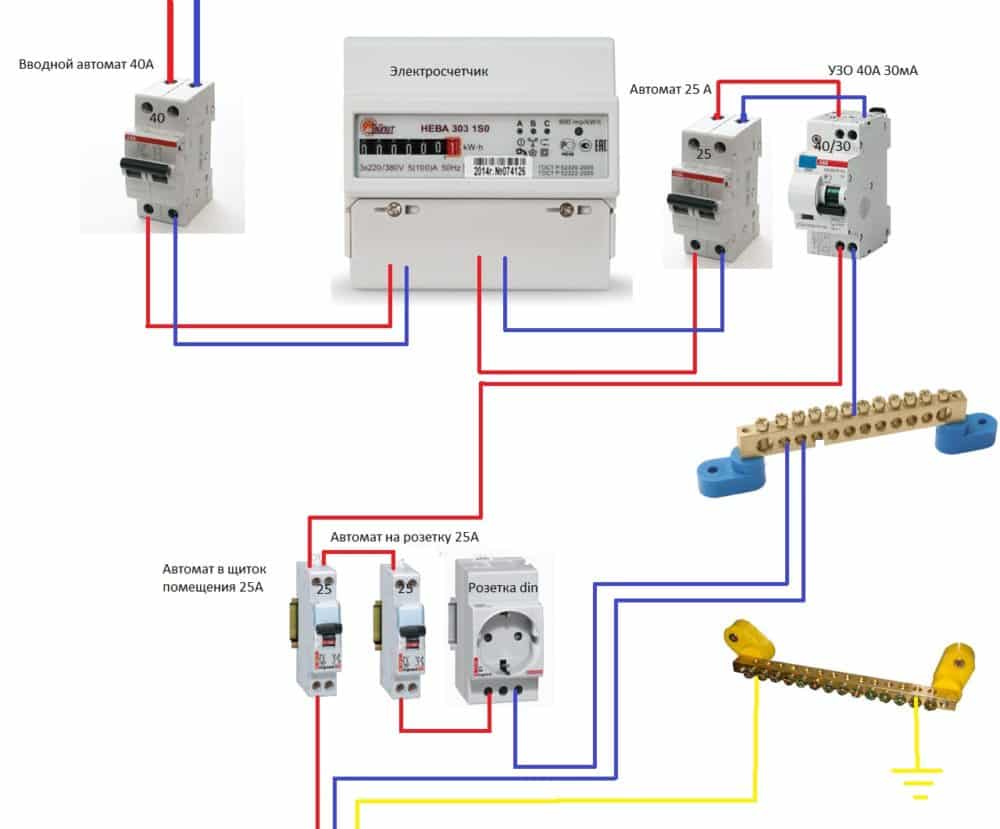

Важно! В основе монтажа лежит ящик учета с рубильником, оснащенный креплением для счетчика. Во время ручной установки прибора следует соблюдать следующие факторы:
Во время ручной установки прибора следует соблюдать следующие факторы:
- Монтаж нового оборудования проводится при отсутствии электричества в сети.
- Устройство монтируется на высоту не менее 800 мм (допускается 400), не более 1700 мм.
- Для защиты прибора во время низкой уличной температуры используют коробку с обогревом. Для исправной работы температура должна находиться в пределах 0-20 градусов Цельсия.
- Входная цепь включается в автомат защиты, затем к прибору.
- Металлические корпуса требуется заземлить.
- Выходная цепь подключается ко входному автомату.
- Между линиями электроснабжения, водоснабжения и газоснабжения должно соблюдаться расстояние в метр.
- Перед включением электрической сети для потребления производится пробный запуск.
Третий шаг — заявление на пользование прибором
По окончанию установки необходимо получить документ на право пользования прибором учета расхода электроэнергии. Заявление составляется потребителем. Документ необходимо доставить в офис поставщика лично или заказным письмом с уведомлением.
В заявление необходимо указать:
- Фамилию, имя и отчество заявителя.
- Номер договора.
- Адрес строения и контактный телефон лица.
- В нижней части листа указывается дата оформления и подпись заявителя с расшифровкой.
Четвертый шаг — составление акта осмотра и пломбирование прибора
Акт составляется заверенным лицом компании, которая поставила услугу. В документе указывают стоимость подключения, технические характеристики прибора. Затем снимают первичные показания.
Затем производится пломбировка устройства. Первое оказание подобной услуги проводится за счет поставщика.
Оплата электрической энергии начинается с момента составления акта, что указывается в документе.
Правила выбора приборов учета электроэнергии
При покупке электрического счетчика, оснащенного пультом д/у, нужно учитывать ряд важных факторов:
- фазность;
- репутация производителя (как правило, известные торговые марки отличаются высоким качеством);
- сложность монтажа;
- тип трафика.
Такие приборы учета отличаются от традиционных электросчетчиков возможностью отключения показаний на определенный временной промежуток. Эта опция активируется при помощи пульта д/у, который входит в комплектацию устройства.
Характеристики электросчетчиков
Представленные на российском рынке «умные» устройства контроля израсходованных энергоресурсов, обладают следующими техническими параметрами:
- величина номинального тока составляет «10 ампер»;
- класс точности – «первый»;
- эксплуатация при температурных режимах – «от +75 до -40 градусов»;
- способность выдерживать максимальное напряжение – «от 230 до 400 вольт»;
- срок полезного использования – «30 лет».
При приобретении таких устройств, следует проверять наличие сопроводительной документации – инструкции производителя, технического паспорта и т. д.
Основные преимущества
Умные устройства контроля потребления энергоресурсов обладают следующими плюсами:
- защита от несанкционированного проникновения (пломба-стикер с голограммой, антимагнит, оснащенный пакетиком краски, сенсор вскрытия);
- цифровой дисплей;
- встроенный компьютерный порт, благодаря которому устройство способно функционировать при разных тарифах;
- контроль энергосберегающих опций, параллельная работа с разными «Умными» системами.
Такие устройства незаконны, так как пользователи имеют возможность выполнять включение и выключение. Благодаря пульту д/у им удается за счет остановки приборов экономить электроэнергию и существенно показатели в счетах за коммуналку.
За чей счет?
Да, стоит все это немало.
Первая статья затрат — это сами приборы учёта. Если раньше можно было поставить в квартиру дешёвенькую Энергомеру за 500 рублей, то сейчас потребуется 5-6 тысяч рублей. Цены пока предварительные, «умные» приборы учёта ещё выпускаются небольшими партиями и производство только налаживают. На объёмах ценник, конечно, снизят. И все равно это очень дорого. Рост почти десятикратный.
А ведь сам счётчик — это только верхушка айсберга. Сервера, каналы связи, специалисты по обслуживанию. Да, уйдут в прошлое бегунки с блокнотами, но это такая себе экономия. Кто ж все оплатит?
Энергетикам разрешили использовать несколько источников:
Заложить в тариф. Самое логичное решение. Проблема в том, что у тарифов для физлиц есть потолок. Они не могут расти больше, чем на цифру официальной инфляции. Не пошикуешь. Зато юрики, как обычно, оплатят за себя и за того социально-защищенного парня. Не спешите радоваться, если вы живёте в квартире. Цены в вашей платежке могут и не вырасти, зато они вырастут в магазине, который вдруг стал больше платить за свет и холодильники.
За счёт федеральных и региональных программ. Дотации из бюджета предусмотрены, правда пока не очень ясно, сколько процентов затрат они смогут закрыть.
За счёт экономии. Стоп, что? Где тут экономия?
И тут мы переходим к самому интересному вопросу.
Защита от хищений и неправильного подключения
Как я уже говорил, счетчик проверяет ток в нейтрали, и если он отличается от тока фазы (то есть, диференциальной ток превышает установленный порог), счетчик отключает нагрузку. Наличие дифференциального тока означает, что умышленно или неумышленно учет производится некорректно. Причем, это может быть как в пользу абонента, так и в убыток ему. Если такое событие наступает, то счетчик может подать сигнал по каналу связи, и/или отключить абонента. Все эти события программируются в конфигураторе (программе настройки).
Кроме того, имеется защита от:
- воздействия магнита,
- превышения температуры (порог менее 85°С), независимо от функции отключения при превышении 85°С,
- вскрытия клеммной крышки,
- вскрытия корпуса.
Против вскрытия корпуса есть электронная пломба (микропереключатель) внутри, а также две физические пломбы с двух сторон корпуса:
Электронные пломбы вскрытия клеммной крышки и корпуса работают как при включенном в сеть счетчике, так и при нахождении счетчика в отключенном состоянии. Факт и время нарушения электронных пломб фиксируются в журнале событий.

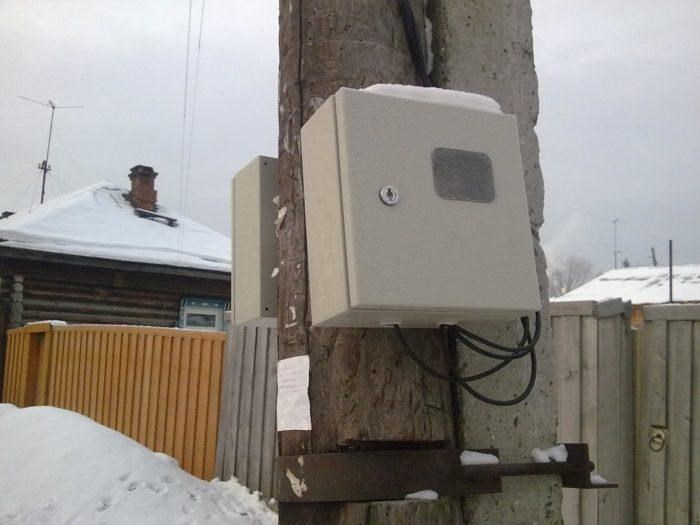

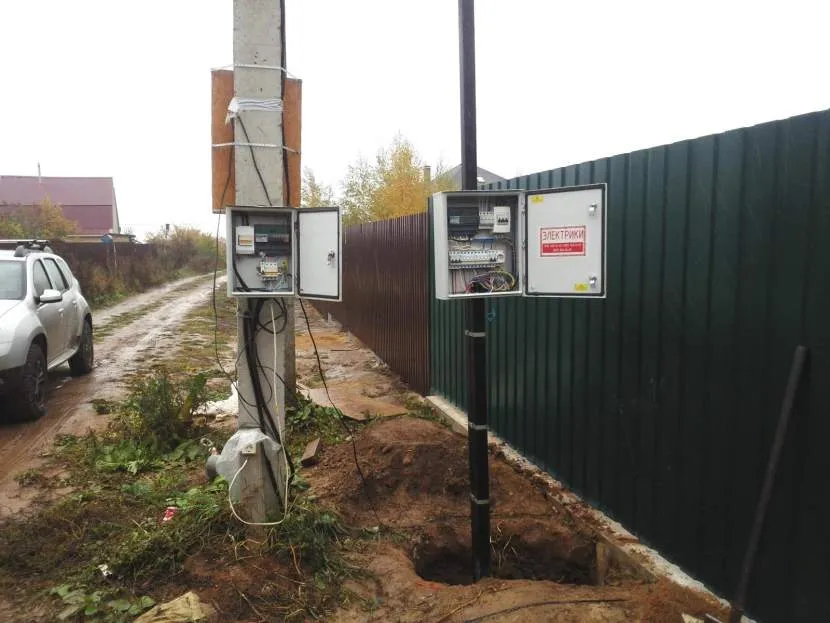

Вынесение прибора учета на улицу: что делать владельцу
Понятно, что энергоснабжающая компания, настаивающая на монтаже электрического счетчика высоко на столбе, мягко говоря, не права. Вопрос заключается в том, как поступить владельцу. Строго говоря, для выноса прибора учета на улицу нет оснований, если на старом месте к нему обеспечен свободный доступ, и инспектор без проблем может проводить осмотр и снимать показания с электросчетчика.
Требование выноса на отдельный столб не всегда правомерноИсточник centro-pol.ru
С другой стороны, правила ПУЭ носят рекомендательный, а не обязательный характер, и прямого запрета на размещение на улице не существует. Более того, существует Постановление правительства РФ№ 442, которое регламентирует порядок действий. По этому регламенту электросчетчик должен устанавливаться на границе балансовой принадлежности (раздел сети по признаку собственности), между поставщиком и потребителем, а также в сухих помещениях с простым доступом.
Чаще всего зоны принадлежности делятся по границе домовладения, но, как всегда, есть нюансы. Если идет новое строительство, учетное оборудование допускается монтировать на ж/б опорах, металлических стойках. Если подключение вторичное, электросчетчик можно монтировать на внешней стороне дома.
Отказ от электросчетчика законодательством не предусмотрен, но домовладелец может отказаться от установки прибора учета электроэнергии на столбе. Если представитель организации настаивает, можно действовать по следующей схеме:
Потребовать озвучивания законодательно-нормативной базы, которой он руководствуется.

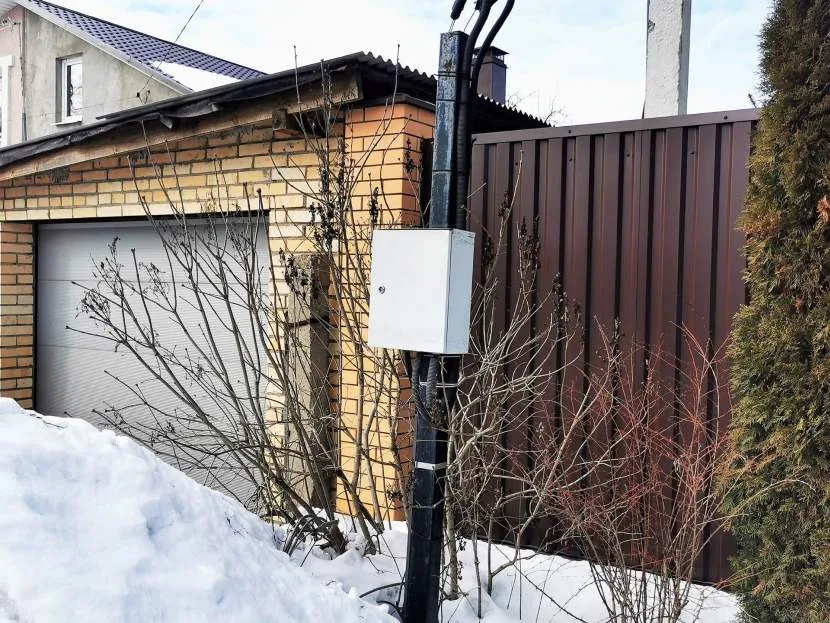

Суды разрешают размещение за заборомИсточник evening-kazan.ru
Об обмане умных счетчиков в следующем видео:
- Внимательно изучить предлагаемый договор: там указывается место установки электросчетчика, а также актом определяется граница балансовой принадлежности.
- Если в акте место установки обозначено на улице, у вас есть полное право отказаться, так как данное требование не регламентируется никакими постановлениями или законодательными актами, а вы не сможете обеспечить сохранность имущества.
Другими словами, выбор места установки на улице – это исключительно пожелание организации, с которой ранее был заключен договор на поставку электроэнергии. Многие считают, что таким образом поставщик собирается компенсировать потери электроэнергии между домом и границей разграничения. Вы можете ответить отказом на это пожелание, и отказ будет правомерным.
Более того, компания не имеет права давить и угрожать отключением электричества (если вы оплачиваете счета, и отсутствуют задолженности). Если дело дошло до угроз от представителей энергоснабжающие организации, у вас есть право обратиться в суд. Дополнительно можно руководствоваться ст. 16 ЗоЗПП, в которой запрещается навязывать услуги потребителю.

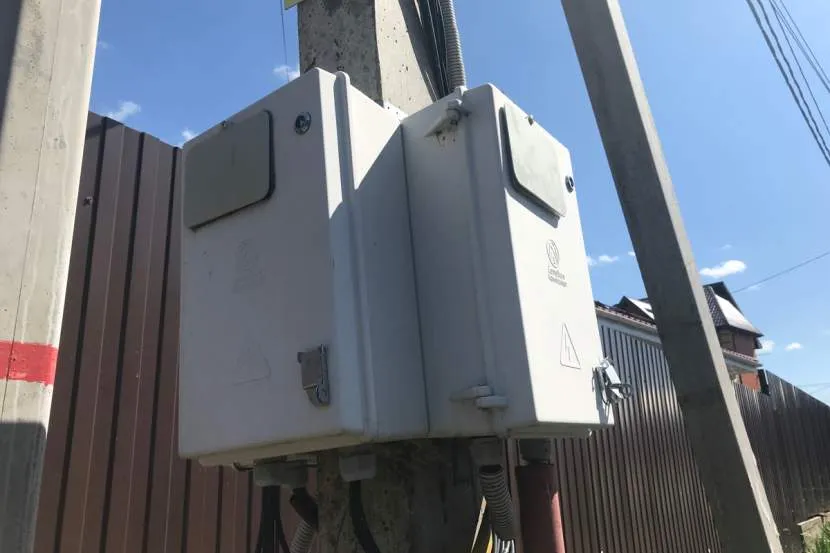

Установка на улице удобна для энергоснабжающей организацииИсточник pobedit1.ru
О положительных свойствах умного счетчика в следующем видео:
Можно ли обойти
У не слишком щепетильных хозяев первым возникает практический вопрос: можно ли обмануть умный счетчик электроэнергии. Практика показывает, что обмануть можно, но обман будет быстро раскрыт. Защитой от обмана является способ передачи показаний по безопасному шифрованному каналу на сервер поставщика электроэнергии.
Кроме показаний на сервер периодически загружаются данные о самом приборе. Если в параметры устройства вносятся любые изменения, эта информация немедленно передаются в систему и все несоответствия выявляются. Поэтому попытки обмануть счетчик закончатся в лучшем случае штрафом, а в худшем – скачками напряжения, порчей бытовой техники, а то и пожаром.

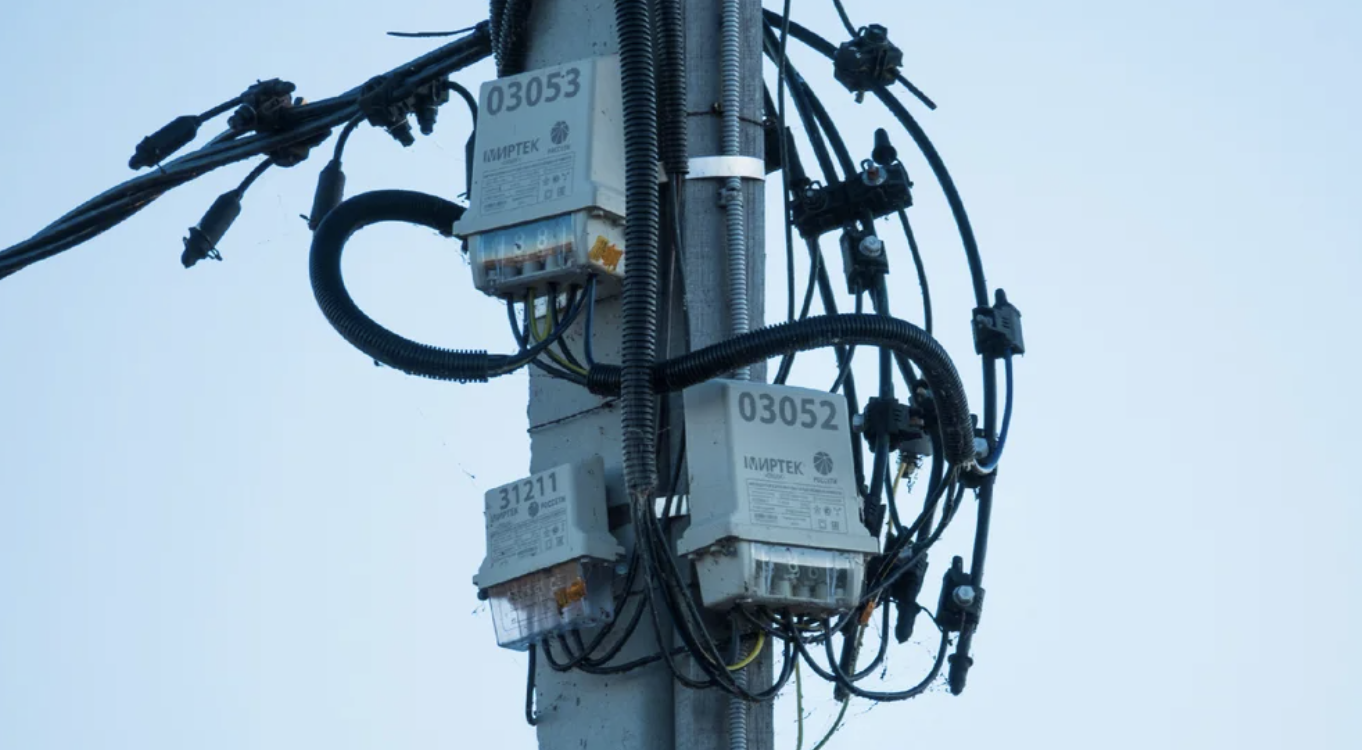

Умный счетчик невозможно свести с умаИсточник webpulse.ru
О новых правилах для умных электросчетчиков в следующем видео:
Работа защитных переключателей
Чтобы правильно подключить устройство, необходимо понять принцип его работы.
Изделие состоит из корпуса, клемм, системы управления, устройства связи, дугогасительной камеры.
Контактная пара, расположенная на полюсе автомата, имеет дугогасительную камеру, которая контролирует напряжение. Камера состоит из пластин, охлаждающих электрическую дугу, возникающую при нарушениях.
В автоматах для счетчика может быть установлено несколько пар контактов. Двуполюсный выключатель имеет 2 пары контактов, движущуюся и неподвижную, и оснащен индикатором включения.
Магнитный расцепитель состоит из катушки, которая подключена последовательно к контактам. При аварии сердечник в катушке двигается под влиянием магнита и размыкает контакты.
Вызывает перегрузку в электросети превышенная общая мощность подключенных устройств. Поэтому к цепи подключаются автоматы для электросчетчика, которые отключаются при величине тока больше расчетной. Определяют необходимую величину, складывая мощность приборов, которые будут подключены в сеть, и делят полученное число на 220. Это и есть показатель перегрузки. Именно такую величину должен выдерживать провод.
Расчет величины, при которой выключится автомат в случае короткого замыкания, производят при строительстве здания, тогда же выбирают тип защитного устройства.

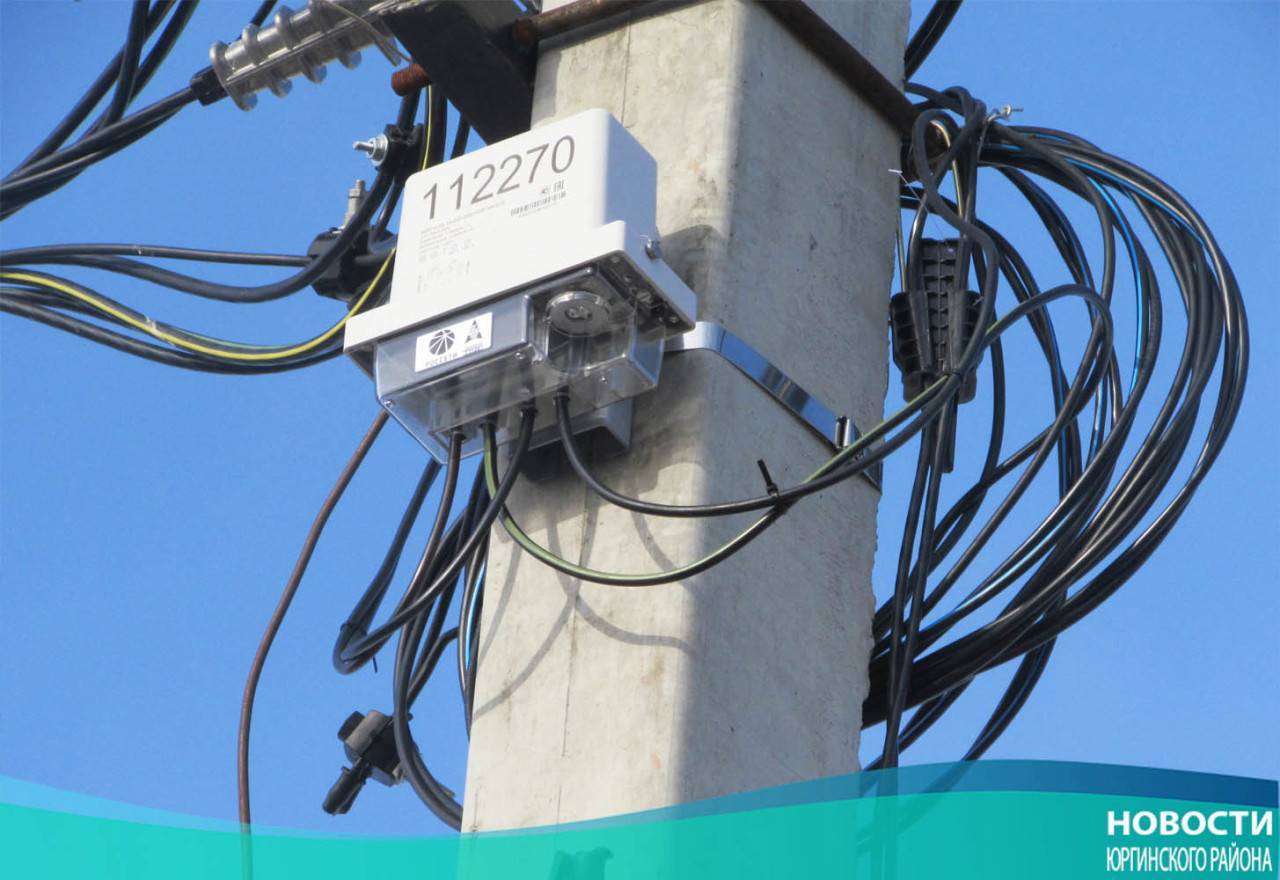

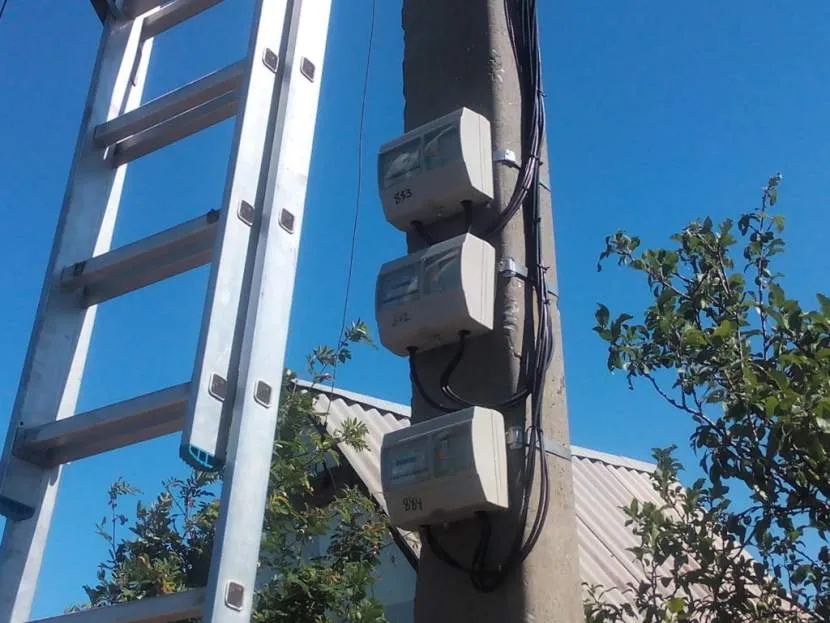

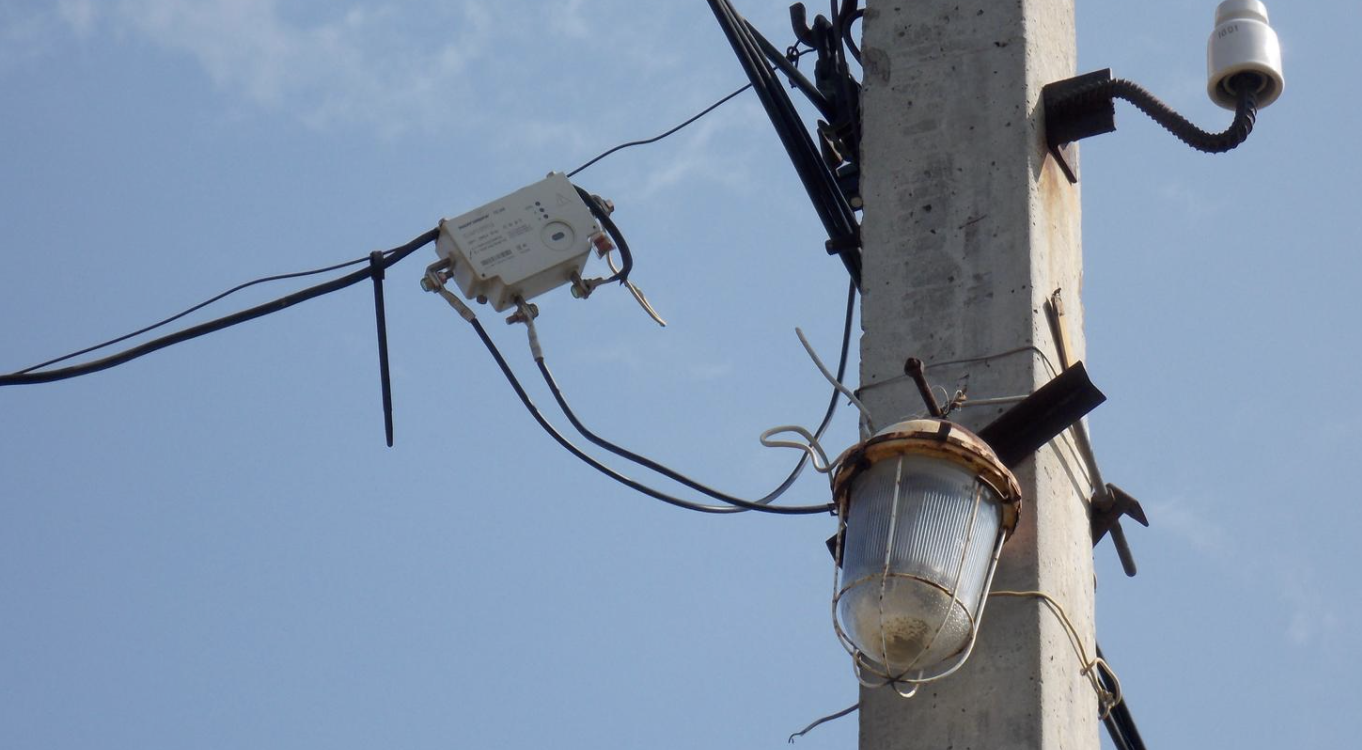

Установка электросчетчиков на столбах
Начнем с того, для чего понадобилась вся эпопея со счетчиками на столбах линий электропередач в частном секторе:
Основная и единственная цель: получение прибыли любым путем, вплоть для обмана государства, а самое главное потребителей не взирая ни на какие правила!
- Обман начинается с того частному домовладению добавляют искусственно электрические потери, каким образом? Вместо того чтобы доставить электроэнергию, к установленным приборам учета (стоят как, правило на вводе в частный дом) прибор учета загоняют на столб при этом устанавливают электросчетчик нарушая правила ПУЭ по 3 пунктам в немыслимую коробушку, которая ничего не может обеспечить в плане защиты от чужого проникновения для причинения умышленного вреда владельцу дома. Вся её защита сводится к защите от дождя. Защиты от температурного воздействия, влаги, ультрафиолетового излучения, парникового эффекта быть не может в силу её конструкции( При измерении температуры 06.08.2016г. в блоке БИЗ-1ф температура внутри блока была 64 градуса цельсия, а c наружи, температура корпуса равнялась температуре воздуха 31 градус). Думается скоро массово электросчетчики будут выходить из строя, примеры уже есть. А как же с потерями? В среднем расстояние до столба электросетей составляет 15-20 метров из них как и положено по логике МУП Тверьгорэлектро, половина приходится на владельца дома, другая сетевой организации. И что получается, МУП Тверьгорэлектро добавляет к потерям в линии ещё 15-20 метров (опускание проводов от изоляторов до электросчетчика и обратно + коммутация приборов учета). И если МУП Тверьгорэлектро имел потери в 15 -20 метрах, то теперь в 7,5 -10 метрах – Очень огромная экономия!!! А что потребитель? Его дважды обули вместо положенных для него потерь 7,5-10 метров, он получил 22,5-27,5 метров. Так Вы думаете, что и эти 7,5-10 метров сетевая компания возьмет с потребителя путем повышения тарифов. Что в сухом остатке? МУП Тверьгорэлектро на 15-20 метров удлинила сети с каждого частного дома и будет просить повышения сетевого тарифа за обслуживания. Мало того это удовольствие (установка электросчетчиков стоит огромных денег, которые дерут из тарифа на обслуживание сетей) Как говорит г-н Сульман М.Г. он тратит на это свои деньги (МУП Тверьгорэлектро занимается дополнительным бизнесом? Цветами торгует и вкладывает деньги в развитие Тверской энергетики). Потом я посчитаю потери на которые потрачены деньги народа.
- Устанавливая счетчики «пятого» поколения наверное со Стелс технологиями по обману потребителей ведь коррекцию счетчика можно выполнить не снимая его со столба.
А как потребитель? Да ведь он быдло, ему мы скажем что у него счетчик 2 класса точности, а у нас 1 класса да ещё «пятого» поколение, какое ещё 5 поколение?
Ответственность за счетчик на столбе
1. Собственник электросети
Собственником электросети является юридическое или физическое лицо, которому принадлежит сама сеть. В роли собственника электросети часто выступают энергоснабжающие компании или государственные учреждения. Они несут ответственность за установку, обслуживание и ремонт счетчиков.
2. Энергоснабжающая компания
Энергоснабжающая компания является поставщиком электроэнергии и контролирует учет электроэнергии. Она отвечает за обеспечение правильной работы и точности показаний счетчика на столбе. Компания имеет право доступа к счетчику для снятия показаний и проведения технических работ.
3. Энергетическая инспекция
Энергетическая инспекция, как орган государственного контроля, следит за соблюдением правил и норм в энергетической сфере. Она контролирует работу счетчиков и осуществляет проверку их состояния. В случае выявления неисправностей или нарушений, инспекция может потребовать установки нового счетчика или проведения ремонтных работ.
4. Владелец объекта потребления
Владелец объекта потребления (дом, квартира, предприятие и т. д.) также несет определенную ответственность за счетчик на столбе. Владелец должен обеспечивать доступность счетчика для сотрудников энергоснабжающей компании для снятия показаний и проведения технических работ. Он также должен уведомлять энергоснабжающую компанию о неисправностях или повреждении счетчика для своевременного устранения проблемы.
| Ответственность | Орган/компания |
|---|---|
| Установка и обслуживание счетчика | Собственник электросети |
| Контроль работы и точности показаний | Энергоснабжающая компания |
| Контроль состояния счетчика | Энергетическая инспекция |
| Обеспечение доступности и уведомление о проблемах | Владелец объекта потребления |
В целом, ответственность за счетчик на столбе несут как юридические, так и физические лица, в зависимости от их роли и функций в электроэнергетической системе. Различные органы и компании работают совместно, чтобы обеспечить правильную работу счетчика и учет электроэнергии.
