Устройство форшахты для буросекущих свай

Устройство ростверка свайного фундамента

Ростверк – решетка из монолитного железобетона, соединяющая оголовки. Устраивается для размещения несущих наружных и внутренних стен.

Ростверк бывает:

• низкий или заглубленный – верхняя плоскость или срез находится на уровне или ниже уровня грунта, в этом случае он схож с мелкозаглубленным фундаментом, но от него отличается опорой не на грунт, а на сваи;
• повышенный или поверхностный – нижняя плоскость находится на грунте, но не опирается на него, на пучинистых грунтах требуется песчаная подушка;
• высокий или приподнятый – при пучениях грунт его не достает, требует устройства забирки – легкой стенки от грунта до ростверка.

Конструкция ростверка может быть:

• сборной – готовые балки устанавливаются концами на забитые сваи, стыки соединяют цементно-песчаным раствором;
• сборно-монолитной – готовые балки делают с выпусками арматуры, стыки арматуры сваривают и в опалубке заливают бетоном;
• монолитной – арматурные каркасы балок ростверка устанавливают в опалубку, соединяют по определенным правилам и заливают бетоном.

Метод Стена в грунте

Разработка траншеи грейферной установкой

Метод Стена в грунте – это технология крепления стен котлована и устройство постоянного фундамента здания на его основе. Она состоит в возведении железобетонных стен подземных сооружений в траншеях-щелях до рытья котлована. Применяется при строительстве городских подземных сооружений (транспортных тоннелей и станций метрополитена, парковок и гаражей, многоярусных подземных комплексов и т. п.), фундаментов домов и мостов, подпорных стен, противофильтрационных завес. Метод применим практически в любых типах грунтов. Ограничение: скальные, текучие и плывунные, дисперсные насыпные, грунты с крупными пустотами.

Преимущества буросекущей технологии

Производство буросекущих свай имеет больше плюсов в сравнении с другими видами и технологиями создания свайных опор.

• Аккуратность. Технология буросекущих свай позволяет проводить монтаж в плотной городской обстановке при использовании минимума строительных запросов.
• Бесшумность. Проводимые работы не создают шумовой и вибрационный фон.
• Безопасность. Можно не опасаться за нарушение целостности близлежащих фундаментальных опор.
• Компактность. Изготовление буросекущих свай непосредственно на строительном участке.
• Отсутствие перерасхода. Минимальное превышение установленного количества бетонной смеси.
• Экономичность. Не требуются затраты на ликвидацию строительного мусора.
• Любой грунт. Применение на различных типах грунта, начиная от рыхлых песчаных почв.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

• l – оптимальное расстояние между опорами
• Р – показатель несущей способности сваи
• Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

• В – ширина ленты
• М – вес здания
• L – показатель длины ростверка
• R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

• Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
• Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
• Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

• Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
• Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
• Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Обсадные трубы

В ряде случаев бурение скважин под буронабивные сваи сопровождается монтажом обсадных труб, которые защищают стенки скважины от обсыпания нестабильного грунта.

Трубы для буронабивных свай или инвентарные трубы (так их правильно называть) используются в случаях необходимости:

• перекрыть горизонтальное движение плывунов;
• снизить влияние обводненной почвы;
• контролировать параметры сваи.

Инвентарные трубы изготавливают из пластика или металла. Трубы отличаются не только материалом, но и формой, диаметром, толщиной стенок, показателем точности (непрямолинейность).

Стандарт непрямолинейности труб для свай приведен в таблице:

Диаметр, мм.	Допустимое отклонение, мм.
33,5-89	0,3
108-146	0,5
Более 146	0,7

Полимерные инвентарные трубы

Для изготовления применяют разные полимеры. Толщина стенки достигает 40 мм. Полимерным трубам отдают предпочтения из-за высокой герметичности соединений. Если металлические нужно сваривать или использовать специальные соединительные муфты, то пластиковые трубы легко состыковать. При этом соединение будет полностью герметичным, что предупредит выход воды из трубы и снижение качества бетона.

Кроме того, пластик абсолютно не подвержен коррозии, отличается малым весом, относительно невысокой ценой и практически полным отсутствие отходов. Минус – невысокая прочность.

Параметры полимерных инвентарных труб приведены в таблице:

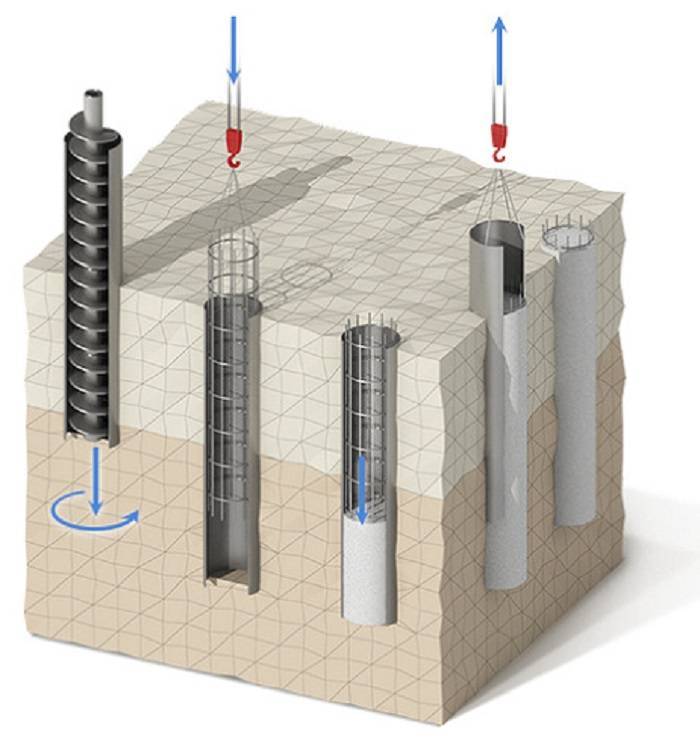

Технология изготовления буронабивных свай с ленточным ростверком

В буронабивных сваях все опоры работают по раздельности, и это повышает вероятность неравномерных усадок так рискованно опасных для домов. Чтобы устранить такое разрушение стен, применяют железобетонный ленточный ростверк. Его различие находится в том, что армирование соединяет все опоры в целостный фундамент, отлично воспринимающий изгибающий момент.

Схема армирования буронабивных свай с ленточным ростверком Источник specstroy36.ru

Последовательность монтажа ленточного фундамента с буронабивными сваями следующая:

1. По периметру обвязки устраивается подушка из песка и щебня толщиной 20-30 см.
2. Поверх устраивается опалубка из дерева на внутренние стенки которой укладывается рулонная гидроизоляция.
3. Из стержней арматуры собирается каркас, укладываемый в опалубку, и прикрепляется к оголовкам арматуры свай.
4. Заливка бетонным раствором ростверка в один приём с дальнейшим уплотнением и 30 дневным набором прочности.

Отличие буросекущих свай от буронабивных

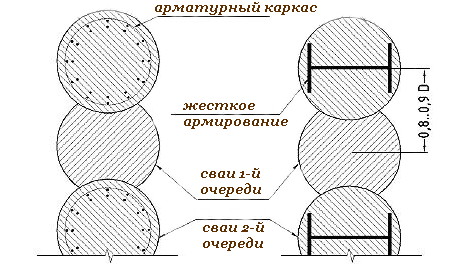

Буросекущие сваи – вариант буронабивных. Технология изготовления аналогична, условия применения тоже: и те, и другие используются на участках, где нельзя допустить вибрацию грунта.

Буронабивные: используются для устройства фундаментов, располагаются на стандартных расстояниях одна от другой, все армированные (см. подробнее о буронабивных сваях)

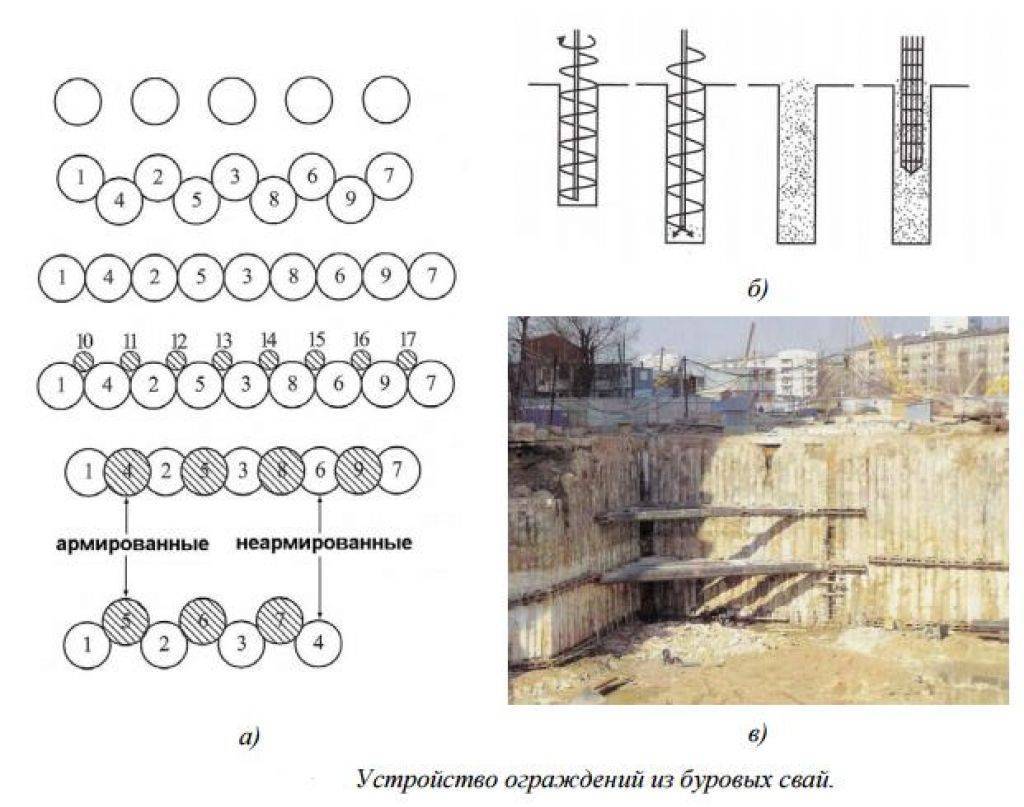

Буросекущие: выполняют функцию ограждающей монолитной стенки, устанавливаются сплошняком, частично перекрывая друг друга. Армирующим каркасом оборудована не каждая свая, через одну.

При необходимости бурение производится с использованием обсадных труб: их функция – не допустить осыпание скважины и деформацию грунта.

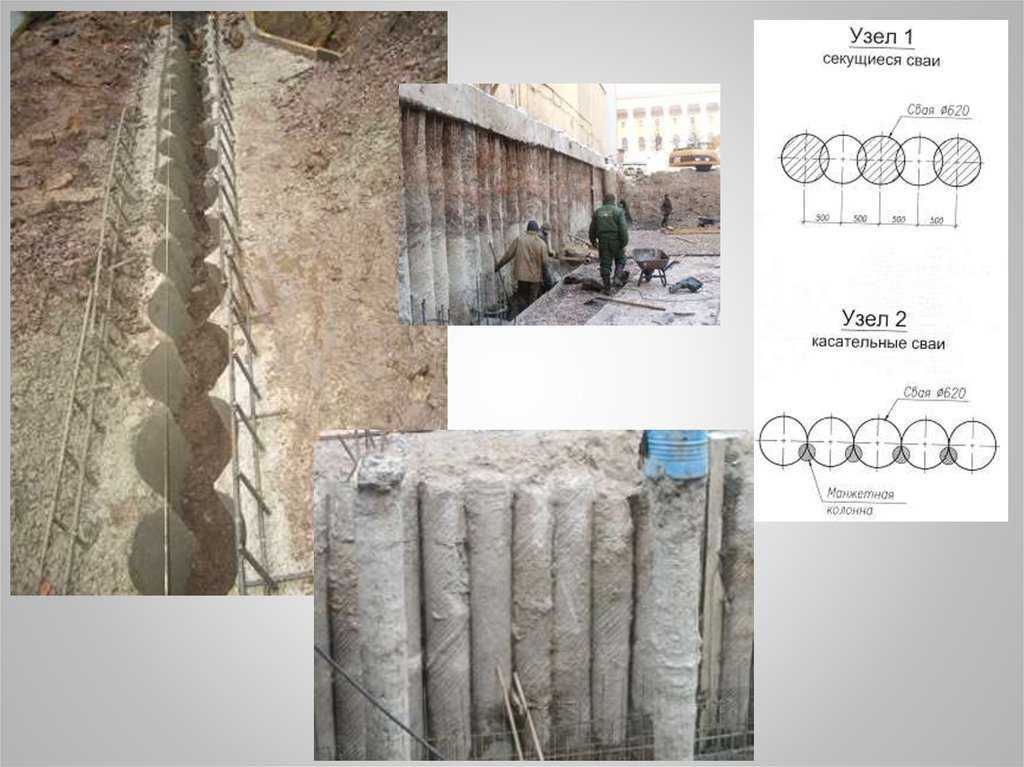

Фундамент Стена в грунте

Технология «Стена в грунте» доступна в двух вариантах выполнения: буросекущая и разработкой траншеи. Согласно первой — выполняются буровые сваи на расстоянии, меньшем их диаметра и таким образом они входят в зацепление, «секут» друг друга, в итоге формируя цельное ограждение достаточной прочности. Метод буросекущих свай предоставляет возможность выполнить ограждение строительной площадки, подпорную стену, водопонижение или противофильтрационную завесу, но он не рассчитан на обустройство основания дома. А вот технология «разработкой траншеи» рассчитана! Она даёт технологические преимущества при строительстве многоэтажных зданий, в проекте которых предусмотрен многоярусная заглублённая часть, подземная парковка, гараж, хранилища, подвал. Фундамент по методу стены в грунте одновременно служит стенками подвала здания, упрощает строительство, избавляет от необходимости рытья котлована, экономит время, позволяет снизить расходы. Железобетонная противофильтрационная завеса надёжно защищает подземную часть здания от грунтовых вод, позволяет сократить издержки на водоотведение и откачку воды из фундамента в процессе строительства.

Разработка котлована после устройства стены в грунте

Несущая способность основания дома должна соответствовать весу возводимого строения плюс вес самой конструкции основания. Проектирование учитывает грунтовые условия, уровень залегания водоносного горизонта и несущих пластов, близость и давление, передаваемое близлежащими постройками, наличие коммуникаций в земле под территорией строительной площадки. При проектировании фундамента с точкой залегания ниже 3 метров, показатель глубины промерзания не учитывается. Проводится расчёт несущей способности, расчёт давления грунта, теплотехнический расчёт.

Глава VI. БУРОНАБИВНЫЕ СВАИ. СТЕНЫ В ГРУНТЕ

§ VI.1. ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОНАБИВНЫХ СВАЙ

VI.1.1. Общие сведения

В СССР фундаменты на буронабивных сваях применялись до недавнего времени в основном в мостостроении и портовом строительстве, однако в последние годы они получают все более широкое распространение в промышленном и гражданском строительстве.

В соответствии с технологией изготовления выделяются три основные группы (типа) буронабивных свай:

• – устраиваемых в сухих и маловлажных связных грунтах, не требующих специальных мероприятий по креплению стенок скважин;
• – изготовляемых в несвязных, слабых и обводненных грунтах, стенки скважин которых удерживаются от обрушения избыточным давлением воды или глинистым раствором;
• – сооружаемых в аналогичных грунтовых условиях с креплением стенок при помощи обсадных труб (неизвлекаемых или инвентарных).

VI.1.2. Технология изготовления буронабивных свай в связных сухих и маловлажных грунтах

В сухих и маловлажных грунтах, например лессовых, буронабивные сваи устраиваются при помощи буровых агрегатов, снабженных рабочими органами, действующими по принципу вращательного бурения (шнековая колонна или ковшевой бур), разбуривающими в грунте скважину необходимого диаметра и глубины в зависимости от требований проекта и применяемого оборудования. Устье скважины обсаживается для предотвращения обрушения грунта металлическим патрубком. Бурение производится с периодической выдачей грунта на поверхность в отвал, с последующей погрузкой его в автотранспорт.

После достижения забоя скважины проектной отметки в необходимых случаях в нижней части или по длине скважины устраиваются уширения разбуриванием полости при помощи специального приспособления — уширителя. По окончании бурения скважина освидетельствуется, и после ее приемки в необходимых случаях в нее устанавливается арматурный каркас и производится бетонирование.

По окончании бетонирования скважины голова сваи формуется в специальном инвентарном кондукторе.

Наиболее часто по этой технологии изготовляются буронабивные сваи диаметром 400, 500, 600, 1000 и 1200 мм и длиной до 30 м. Буронабивные сваи этого типа нашли широкое применение в промышленном и гражданском строительстве .

Егоров А.И., Рогачевскии Л.И. Применение буровых свай большого диаметра в промышленном и гражданском строительстве. Основания и фундаменты. V сборник КИСИ

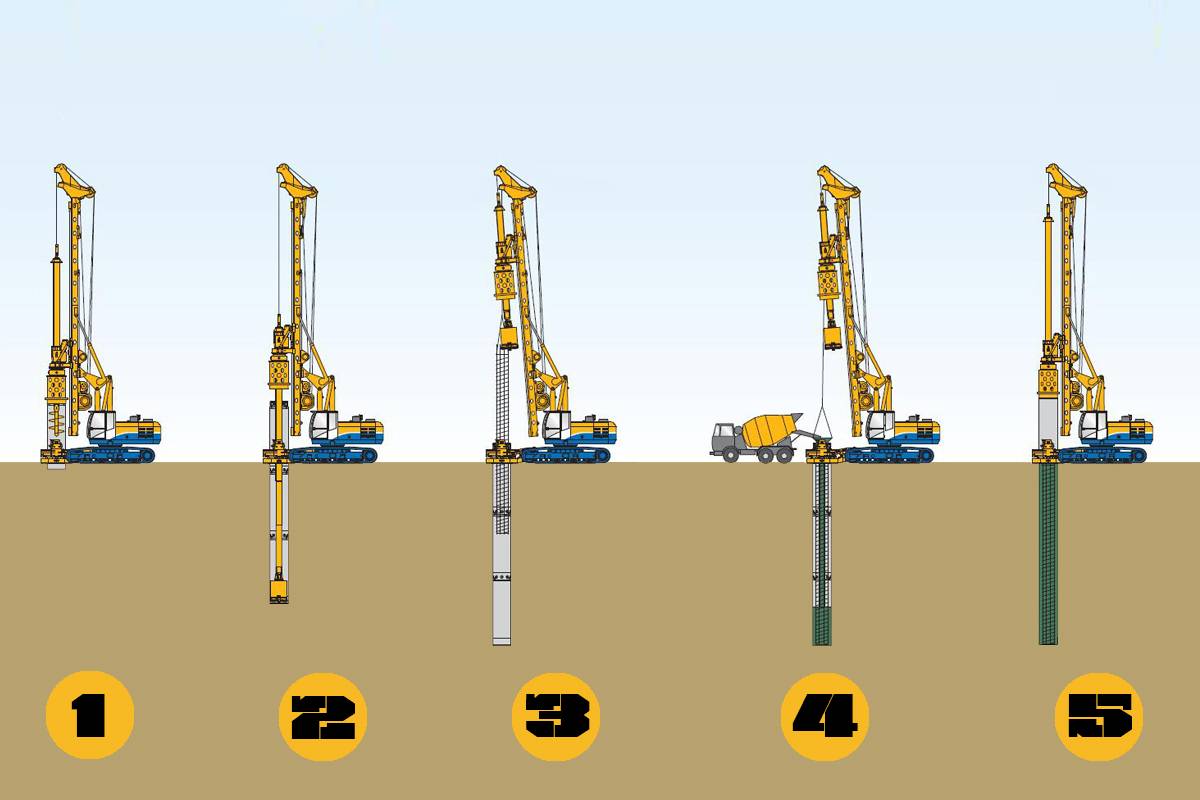

Схема изготовления буронабивных свай по описанной технологии приведена на рис. VI-1.

Рис. VI-1. Технологическая схема устройства буронабивных свай без применения обсадных трубVI.1.3. Технология изготовления буронабивных свай с креплением стенок скважин от обрушения избыточным давлением воды или глинистым раствором

Указанная технология изготовления буронабивных свай используется при устройстве их в неустойчивых обводненных грунтах.

Бурение скважины осуществляется вращательным способом, однако в случае необходимости проходки скальных включений и прослоек могут быть применены сменные рабочие органы ударного типа (грейферы, долота). Стенки скважины в этом случае удерживаются от обрушения глинистым раствором или избыточным давлением столба воды в скважине. Массовое устройство буронабивных свай связано с необходимостью готовить и транспортировать большие объемы глинистого раствора, а затем либо восстанавливать, либо удалять со строительной площадки использованный раствор. Это создает определенные затруднения в проведении работ в зимних условиях, кроме того, при устройстве буронабивных свай с применением глинистого раствора затруднен контроль качества бурения скважин.

Принцип крепления стенок скважин избыточным давлением столба воды, залитой в скважину выше уровня грунтовых вод, состоит в том, что избыточный напор создает гидродинамический поток воды из скважины в окружающий грунт. При этом возникают силы, препятствующие обрушению и оплыванию стенок скважины. Необходимым условием производства работ этим методом является превышение уровнем воды в скважине уровня грунтовых вод. Величина превышения должна быть, как правило, не менее 3 м.

Описанный метод крепления стенок скважин от обрушения наиболее прост, однако является менее надежным, сложен в зимних условиях, требует безукоризненной организации работ.

По окончании бурения скважин и зачистки забоя в нее устанавливается арматурный каркас и скважина бетонируется. Бетонирование осуществляется методом вертикально перемещающейся трубы (ВПТ). При бетонировании под водой применяют бетонолитные трубы с герметичными быстроразъемными стыками.

Бетонирование и формование головы свай производится так же, как и бетонирование свай в сухих грунтах.

Преимущества буронабивной технологии

При помощи обсадной трубы достигается надежное укрепление грунтовых стенок внутри скважин. В состав таких изделий входят жестко соединенные секции. Данная технология обладает практической эффективностью не только при наличии проблемных почв, но и когда строительство осуществляется в условиях большого города на ограниченной площади.

На время и стоимость проводимых монтажных работ напрямую влияют следующие факторы:

1. В каком состоянии находятся буровые механизмы.
2. Требуемые размеры скважин.
3. Вид почвы на строительном участке.

Сама по себе технология использования буронабивных свай и обсадной трубы не отличается значительной сложностью. Если требуется сформировать глубокие стержни, применяют поэтапное формирование буровой шахты, сцепляя трубы друг с другом. При этом обсадные изделия, вне зависимости от материала изготовления, должны плотно фиксироваться по ходу заглубления.

Суть технологии буроинъекционных свай

Рис
.: Порядок работ по погружению буроинъекционных свай

По застыванию бетонного раствора скважина превращается в монолитную железобетонную конструкцию, которая в дальнейшем становится основой будущего фундамента здания или крепёжным элементом стен.

Рис

Согласно положениям действующих СНиП, к бетонированию и армированию буроинъекционых свай выдвигаются следующие требования:

Для армирования сваи используются пространственные каркасы, продольные пояса которых удалены на равномерное расстояние друг от друга. Минимальное количество продольных стержней – 6 штук, используются прутья диаметров свыше 18 мм (класс арматуры А3);
Диаметр используемого каркаса всегда на 14 см. меньше, чем диаметр разработанной под сваю скважины. Это предотвращает риск заклинивания каркаса в полости;
Максимальная длина одной секции каркаса – 11.7 метров, при необходимости армирования скважины больших размеров отдельные каркасы свариваются между собой непосредственно на строительной площадке;
К армокаркасам буроинъекционных опор предъявляются повышенные требования по жесткости. Соединение элементов конструкции выполняется посредством сварки, арматура дополнительно усиливается металлическими кольцами, которые расположены на внешней стороне каркаса с шагом в 2 метра. Используются кольца шириной от 6 до 9 см., толщина метала от 7 до 9 мм;
Обязательно наличие защитного слоя бетона вокруг арматуры толщиной свыше 7 см. Равномерное положение каркаса в скважине достигается за счет установки фиксаторов на стальных кольцах жесткости;
Для бетонирования сваи применяется бетон марок М300, соответствующий классу сжатия В22.5 и выше. Нормативное содержание цемента в смеси – 350 кг/кубометр. Объем заполнителя в составе – от 25%, в качестве заполнителя используется мелкофракционный щебень, крупностью от 10 до 20 мм;
Консистенция используемого для заполнения скважины бетона должна обеспечивать подвижность смеси и ее свободное прохождение по полости шнековой колонны. Удельное водоотделение бетона – в пределах 2%

Для получения пластичности смеси в состав бетона добавляется пластифицирующий компонент – ЛСТ (лигносульфонат, концентрация до 0.2% от общей массы), который увеличивает время отвердевания состава, что особенно важно при монтаже свай в жаркое время года;
Перерасход смеси, связанный с необходимостью заполнения скважины до тех пор, пока из полости не начнет вытекать чистый от шлама бетон, составляет 25% от планового объема буроинъекционной сваи.

Рис

Также определенные требования выдвигаются и к самому процессу монтажа свай:

• При непрерывной работе допускается бурение соседних скважин на расстоянии, превышающем 3 диаметра уже сформированной опоры. Если расстояние меньше требуемого, разрабатывать скважину можно лишь по истечению 24 часов после бетонирования предыдущей сваи;
• Обязательно поддерживание постоянного давления подачи бетона при заполнении скважины, при уменьшении давления необходимо снизить скорость извлечения шнековой колонны;
• Процесс бетонирования происходит при непрерывных возвратно-поступательных движениях шнека;
• Заполнение скважины прекращается в момент, когда из полости начинает выходить чистая от шлама и загрязнений бетонная смесь. После этого выполняется очистка территории от загрязненного бетона, в устье скважины монтируется кондуктор и производится бетонирование наземной части опоры;
• По завершению бетонирования МБУ отъезжает от скважины и почва, выработанная в процессе разработки полости, удаляется с площадки экскватором;
• Армирование опоры происходит сразу по завершению заполнения скважины бетоном и очистки устья полости. Максимальная пауза между бетонированием и армированием не должна превышать 20 минут.

Рис

Актуально для Вас:

Виды и характеристики

Разные условия строительства обусловили наличие нескольких разновидностей буронабивных свай. Обобщенная характеристика приведена в таблице:

№	Классификационный признак	Детализация
1	Конструкция	– цилиндрические;– с подошвой.
2	Технология устройства	– без оболочки; – снимаемая оболочка; – не снимаемая оболочка.
3	Устройство	– равномерного сечения; – с камуфлетной пятой; – буроинъекционные; – буросекущие.
4	Ростверк	– низкий; – обычный; – высокий.
5	Диаметр	200-1000 мм.

Более подробный обзор технических характеристик, приведенных в таблице.

1. По конструкции:

цилиндрические. Данный тип свай отличает правильная цилиндрическая форма и одинаковое сечение по всей длине изделия;

с подошвой. Опорная подошва позволяет повысить устойчивость опоры, и ее несущую способность. Визуально такую сваю отличает более широкая нижняя часть.

2. По технологии устройства:

без оболочки. Такой вариант является самым быстрым и наиболее экономичным из всех других. Однако его применение ограничено свойствами грунта. Буронабивные сваи без оболочки допустимо применять только в прочных, устойчивых к осыпанию грунтах, а также при минимальном уровне грунтовых вод;

снимаемая оболочка. Эту функцию принимает на себя обсадная труба, которая постепенно вынимается по мере заполнения скважины раствором;

неснимаемая оболочка. Случай аналогичный предыдущему, но обсадная труба остается в почве.

3. По устройству:

равномерного сечения;

с камуфлетной пятой (расширяющиеся к низу). Это позволяет увеличить площадь подошвы сваи и ее несущую способность. Используется на слабых грунтах. Чтобы получить пятку, взрывается полость в нижней точке скважины. Затем полость заливается раствором;

буроинъекционные. В данном случае бурят скважину небольшого диаметра, которую заполняют смесью цемента и отсева;

буросекущие. Это аналог технологии строительства фундаментов «стена в грунте». В этом случае расстояние между буронабивными сваями настолько незначительное, что получается сплошная лента из свай. По сути – это аналог ленточного фундамента, обладающий повышенной прочностью.

4. Ростверк

Конструктивно ростверк – это верхняя часть фундамента, благодаря которой нагрузки распределяются равномерно на сваи.

• низкий. Позволяет повысить несущую способность сваи благодаря тому, что ростверк помещается ниже уровня промерзания почвы;
• обычный. Расположен на грунте;
• высокий. Размещается на высоте 200-300 мм над уровнем грунта. Высокий ростверк незаменим при сложном рельефе местности.

5. Характеристики и размеры:

глубина заложения – до 40 метров;

диаметр – 250-1000 мм. Диаметр буронабивных свай зависит от веса будущей конструкции. Так в промышленном строительстве востребованными является размеры более 500 мм. Популярные в частном строительстве размеры, а также их несущая способность и расход бетона указаны в таблице:

несущая способность буронабивной сваи 200-400 т. (при изготовлении механизированным способом) и до 7 т. (при изготовлении своими руками);

минимально допустимое количество стержней арматуры – 6 шт. для промышленного строительства, и 4 шт. для частного;

минимально допустимая толщина продольных стержней арматуры – 18 мм. для промышленного строительства, и 8-12 мм. для частного;

толщина поперечных элементов – 4-8 мм. или листовой металл.

Размеры свай определяются проектом.

Монтаж буронабивных свай — крепление на глинистый раствор или давление воды

Такой вид свай под фундамент крепится сильным давлением воды или раствором на глиняной основе (если работы проводятся в неустойчивых обводненных грунтах).

Процесс бурения производится методом вращения или ударным, но если нужно проходить слои скальной породы, возможно применение долота или грейфера (ударный тип устройства).

При бурении скважины, производится закачка глиняной смеси, которая имеет свойства по противодействию гидравлическому давлению и разрушению грунтовой стены. После внедрения в почву глиняной смеси образуется слой в виде корки на стенах.

Чтобы изготовить глинистую смесь на месте строительства, устанавливаются насосы для грязи, смесители глины, отстойники для обработанной и чистой смеси. Для создания раствора применяется бентонитовая или комовая глина. Главное, чтобы ее свойства подходили по своим характеристикам этому методу.

Во избежание загрязнения всей площади строительства смесью, по контуру площадки и в ее грунте устанавливаются желоба из дерева с уклоном, по которым транспортируется отработанный раствор в сборник зумпф.

Виды свай

Основное назначение свай — воспринимать на себя нагрузку от строения и передавать ее на грунт.

Они представляют из себя длинные стержни из различных материалов, которые устанавливаются в землю. Сваи классифицируются по следующим признакам:

Существуют деревянные, бетонные, железобетонные и металлические сваи.

Сваи бывают винтовые, забивные, буронабивные, вибро погружаемые, вдавливаемые.

По взаимодействию с грунтом

Сваи могут передавать нагрузку на скальный грунт напрямую – тогда их называют сваи-стойки, либо же с помощью силы трения распределять вес здания – это делают висячие сваи.

По способу устройства (способы погружения)

• забивные — самый отработанный с точки зрения технологии и наиболее широко распространенный в России; сюда же можно отнести забивку свай с использованием метода лидерного бурения. Эти сваи погружаются в грунт с использованием специального оборудования – пневматических молотов. Сначала проводятся расчеты по глубине погружения стержня, силе удара и времени работы. После этого она устанавливается перпендикулярно поверхности грунта и погружается в землю посредством ударов по ней.
• Буронабивные сваи изготовляемые на заводе или на самой площадке и погружаемые в грунт устанавливаются по схожему с набивными сваями принципу, однако разница в том, что скважина заполняется бетонным раствором одновременно с ее разработкой. После того, как выемка заполнена, туда помещается арматурный каркас. Главное преимущество этого типа свай – высокая скорость изготовления.
• погружаемые методом ввинчивания  отличаются типом наконечника (литые и сварные) и некоторыми конструктивными особенностями для применения на разных грунтах
• буро-набивные (устраиваемые прямо в грунте  в заранее пробуренной скважине) организуются при помощи бурения на нужном месте глубокой выемки, погружения в нее арматурного каркаса и последующего нагнетания бетона в получившуюся конструкцию. Чаще всего имеют цилиндрическую форму.
• вибро погружаемые —  использующие свойство грунта изменять свою структуру при вибрационном воздействии; устанавливается при помощи воздействия вибрации на почву и грунт. Под таким воздействием он изменяет свою структуру, и конструкция медленно погружается вниз. Требует специфического и недешевого оборудования
• вдавливаемые — способ, разработан для погружения свай рядом с эксплуатируемыми строениями; при этом исключено вибрационное влияние на их фундаменты. Используются в местах, где вибрация почвы может нарушить целостность фундаментов других зданий. Технология установки этих стержней подразумевает их вдавливание в почву при помощи специального оборудования, при этом воздействие вибрации на землю нивелируется.
• комбинированный способ

По материалам изготовления сваи делятся на:

• железобетонные,
• деревянные,
• бетонные,
• стальные,
• комбинированные

Возможные конструкции свай (виды и типы)

• квадратные,
• трубчатые,
• прямоугольные
• многоугольные,
• с уширением и без него,
• цельные и составные,
• призматические
• конические,
• сплошного сечения
• пустотелые,
• винтовые
• сваи-колонны

Основные конструкции железобетонных свай:

 Применение каждого типа сваи выбирается в соответствии с грунтами и проектной документацией.

Чаще всего они имеют прямоугольное и квадратное сечение. Кроме того, иногда внутри них есть полость в форме цилиндра. Их главное отличие в том, что монолитная свая цельная и имеет неизменимую длину.

Данный тип свай отличается возможностью собирать из нескольких небольших свай одну длинную. Они представляют из себя блочные железобетонные конструкции, которые соединяются между собой.

По характеру службы  (передача нагрузки на основание)

• сваи-стойки (передают нагрузку  концами на твердый   несжимаемый грунт),
• висячие сваи (передающие нагрузку за счет трения грунта по боковой поверхности сваи)

Наша компания осуществляет погружение свай методом забивки, включая и способ с использованием лидерного бурения скважин под сваи.

Этот метод позволяет снизить не только уровень воздействия вибрации на соседние здания до безопасного, но и значительно облегчить процесс забивки, помимо этого лидерное бурение повышает точность погружения свай.

При проведении работ мы используем высокопроизводительную технику:

КГ-12МУзнать цену

УСАУзнать цену

БМ-811Узнать цену

sdfsdfsdf
