Как установить блок розеток в стену: особенности монтажа

Проделывание отверстий

Отверстия в стене создаются тремя способами:

·         При помощи болгарки или угловой шлифмашины.

·         Ударной дрелью, перфоратором или победитовым сверлом.

·         Специальными коронками для работы по бетону. Они помогут и тем, кому интересна установка тройной розетки.

Первый вариант (коронка по бетону)

Этот способ – один из самых популярных, получил широкое применение на практике. Коронка по бетону надевается на перфоратор, это и есть специальное приспособление для проделывания отверстий. Она будет полезной тем, кто интересуется, как врезать розетку в бетонную стену.

Режущий элемент у инструмента – деталь, дополненная алмазным напылением. Выполнять работу разрешают и победитовыми насадками. При создании приспособлений используют только материалы повышенной прочности, позволяющие разрушать любые поверхности. Результат – ровный пропил с круглой формой. Сверло на стене из бетона размещают во внутренней части насадки. Центровка режущего элемента – основное назначение самого сверла. Как заделать отверстия – разберётся каждый.

Размеры самого сверла должны быть большими по сравнению с габаритами подрозетника для монтажа.

Порядок работ имеет такое описание:

1.      Сверло приставляют к заданной точке.

2.      Начало погружения коронки внутрь материала.

3.      Остатки бетона после завершения пропила выдалбливают.

4.      Для такого этапа незаменимые помощники – молоток с зубилом.

Второй вариант (дрель, перфоратор, победитовое сверло)

Победитовое сверло подходит, если предыдущих инструментов не оказалось под рукой. Для проделывания отверстий рекомендуют применять перфораторы. Ударная дрель тоже справляется с подобными операциями без проблем. Но при таких обстоятельствах процесс усложняется. Стену своими руками так просто не обработать.

Окружность просверливают на основе линии, созданной заранее. Шаг – минимум из возможных показателей. Погружение на глубине проще контролировать, используя изоленту, связанную со сверлом. С помощью молотка и зубила доделывают последние штрихи. Как закрепить розетку в стенах – вопрос лёгкий и понятный.

Третий вариант (болгарка)

При круглых отверстиях болгарку нельзя назвать самым подходящим вариантом. Она больше справляется с созданием квадратных форм. Но можно выбрать и такой вариант, если других приспособлений нет. Это один из ответов на вопрос о том, как сделать розетку в бетонной стене.

Главное – выбрать специальную разновидность диска, предназначенного для работ по бетону. Чертят форму квадрата, а не окружность. По размеченным линиям в стене делают 4 пропила. Их размеры – больше габаритов подрозетника. Молоток и зубило используют, чтобы избавиться от остатков строительного материала. Установка тройной розетки предполагает такие же правила.

Советы и рекомендации

При монтаже подрозетника не лишним будет придерживаться некоторых советов, которые значительно сэкономят силы, время и деньги.

Устанавливайте монтажную коробку после нанесения штукатурки на стену, но обязательно до отделки шпаклевкой и наклеивания обоев. Такой порядок исключит погрешности, не испортит интерьер, а поможет скрыть погрешности локального ремонта.

Проверяйте правильность разметки уровнем, чтобы в последствии не получить косо размещенные розетки. Особенно это актуально для установки розеточных блоков.

Не обязательно пользоваться старыми отверстия при замене розеток и выключателей – достаточно замазать прежний вход.

Если стена слишком тонкая для подрозетника стандартного размера, то рекомендуется устанавливать накладные розетки. В крайнем случае допускается самостоятельное подрезание высоты монтажного стакана.

Приведенные пошаговые фотографии монтажа подрозетника наглядно демонстрируют, что в его установке нет ничего сложного даже для новичка в электротехнике. Если появилась необходимость в подобном ремонте, то смело приступайте к работе, вооружившись описанными выше инструкциями, советами и рекомендациями.

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

• Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
• Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

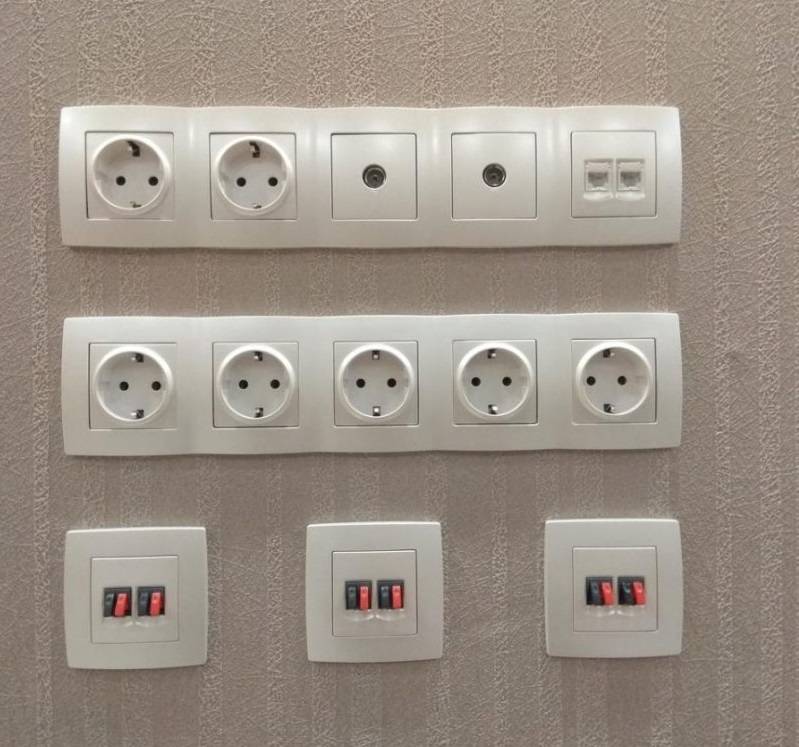

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу. Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу

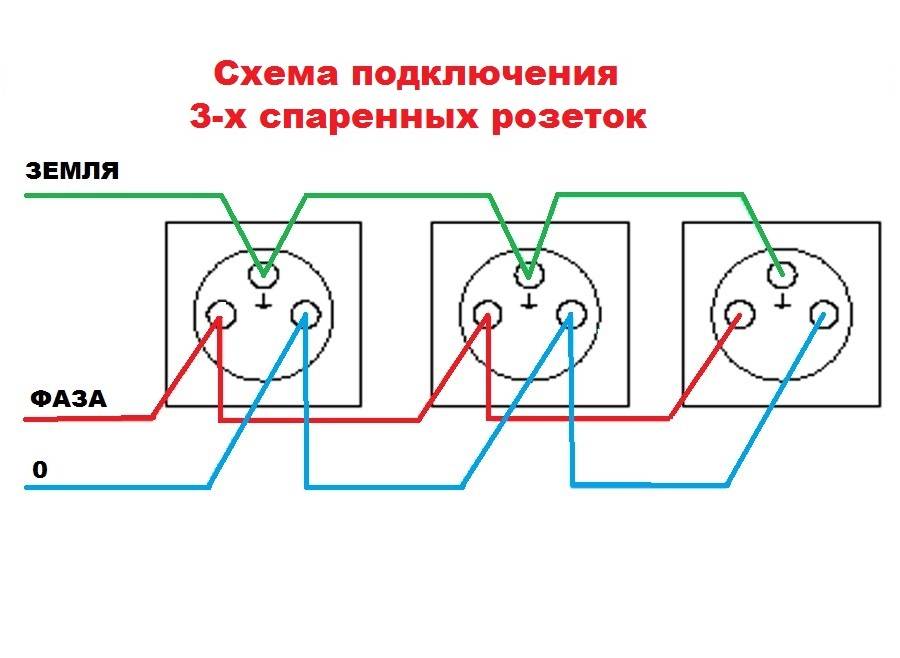

Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Схемы подключения телевизионных розеток

Прежде чем разбирать способы подключения проходных ТВ розеток следует разобраться с вообще существующими вариантами схем подключения телевизионных розеток. Тем более что их не так уж и много, а если быть точным всего два.

Прежде всего давайте рассмотрим более дешевую в плане монтажа проходную схему. Кстати именно эта схема дала название проходным розеткам. Ведь именно для ее реализации они и нужны.

• Главным преимуществом такой схемы является низкий расход телевизионного кабеля и отсутствие необходимости в приобретении дополнительных устройств.
• Что же касается недостатков, то одним из наиболее весомых является ухудшение качества сигнала по мере удаления от источника сигнала. Дабы исключить эту проблему некоторые доводят уровень сигнала до 90 и 100дБ. Но как следует из практики зачастую это приводит лишь к ухудшению качества изображения. Поэтому единственным выходом может стать установка дополнительных усилителей.
• Еще одним недостатком такой схемы является суммарная большая длина кабеля. Ведь обычно телевизионный кабель прокладывают рядом с силовым. Из-за этого на телевизионном кабеле появляются помехи частотой 50Гц. Современные телевизоры отстроены от помех данной частоты, но отстройки от частот больших гармоник они не имеют. В связи с этим при большом количестве компьютерной техники или преобразователей частоты, которые выдают в сеть помехи больших гармоник, могут возникать достаточно значительные помехи из-за чего ваше видео будет иметь значительные помехи.

Вторым возможным вариантом подключения телевизионных розеток является так называемая схема «звезда». Для нее следует применять только одиночные розетки.

• Одним из основных узлов данной схемы является сплиттер или как его еще называют множитель сигнала. Сплиттер имеет один вход для подключения к источнику сигнала и 2, 3 и большее число выходов. Перед входом в сплиттер может быть установлен усилитель из-за чего цена схемы еще больше возрастает.
• От выходов сплиттера подключаются розетки. Здесь должны использоваться именно одиночные розетки, которые не имеют никаких фильтров. Ведь сплиттер уже имеет встроенный фильтр.

• Одним из основных достоинств данной схемы является одинаково высокий уровень сигнала на всех розетках. Кстати для подключения цифрового или спутникового телевиденья можно использовать только схему «звезда».
• К недостаткам данной схемы кроме ее стоимости относят еще и более высокую сложность работ. Хотя смонтировать такую схему своими руками вполне реально.

Общие правила распределения проводов

Когда все нормы безопасности соблюдены в полном объеме, можно начать подключение новых розеточных точек или устанавливать, например, на место старых элементов новые двойные розетки. Новый тип данных электрических устройств состоит из двух изолированных друг от друга контактных гнезд и клеммы для подсоединения заземляющего провода.

К силовым зажимам должны подключаться фазный (красный) и нулевой (синий) проводник, каждый в свое гнездо. К заземляющему контакту подсоединяют защитный провод. Такое соединение носит защитную функцию, так как подключаемый прибор с помощью защитного провода связывается с заземляющим устройством, защищающим от поражения электрическим током.

Рассматриваемое подключение выполняется через распределительную коробку. Именно туда изначально заводятся провода, идущие с распределительного пункта дома. Далее выполняется разветвление силовых кабелей. Один направляют непосредственно к розетке, а другой идет к другому разветвлению провода в коробке. Соединять проводники между собой необходимо строго по цветовой раскраске.

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности:

По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно. Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет). Прокладка внутренней проводки требует штробирования стены

Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

Схема подключения розетки и выключателя

При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:

• В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
• В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».

Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.

Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.

Схема подключения двухклавишного выключателя с розеткой

Схема подключения розетки выключателя и лампочки

Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.

Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.

Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:

если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.

Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:

• подключаются такая розетка к отдельной линии, идущей от щитка;
• необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
• отличительная особенность проводки — это значительная толщина;

Силовое устройство — способно выдерживать более мощные нагрузки.

Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.

Монтаж блока розеток своими руками

Все действия по установке группы точек электропитания выполняются в строгой последовательности.

Разметка стен

Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля

Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см. В противном случае коробки не станут на место

В противном случае коробки не станут на место.

Штробление

Штробление стен под розетки

Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.

Принцип формирования штробы выглядит так:

• По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
• При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
• Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.

Монтаж подрозетников

Вмонтированные подрозетники должны идти в уровень со стеной

Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.

Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену

Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены. С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока

С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.

Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.

Особенности установки розеточных блоков в гипсокартоне

Установка розеток в гипсокартон требует аккуратности

Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.

На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон — материал относительно хрупкий.

Монтаж розеток в бетонную стену

Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.

Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.

По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.

Штробление стен перфоратором под установку розетки видео

Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.

Важно!

Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы. Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора

Установить розетку можно будет только после полного застывания раствора

Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.

Особенности установки розеточных блоков в гипсокартоне

Использование специальных крепежей

Установка розеточных блоков в гипсокартоне требует использования специальных крепежей, которые позволяют надежно закрепить блок в стене. Эти крепежи обеспечивают хорошую износостойкость и надежность, что гарантирует длительный срок эксплуатации розеток.

Выбор правильного расположения

Одной из самых важных задач при установке розеточных блоков в гипсокартоне является выбор правильного расположения

Важно учитывать положение проводки и принимать во внимание функциональные особенности комнаты. Также важно убедиться, что блок не будет мешать при использовании мебели и других элементов интерьера

Последовательность монтажа

Правильная последовательность монтажа блока также играет важную роль при установке розеточных блоков в гипсокартоне. Сначала необходимо отметить места расположения блоков, затем нарисовать отверстия для крепежных элементов, после чего производится установка крепежей и закрепление самого блока.

Контроль правильности установки

После установки розеточных блоков в гипсокартоне необходимо контролировать правильность их установки. Рекомендуется проверить работоспособность каждой розетки и убедиться, что блоки находятся в желаемом месте и не мешают при перемещении в комнате.

Видео про блок электрических розеток

При монтаже современных розеток или выключателей внутренней установки их механизмы должны размещаться в специальной пластиковой коробочке – подрозетнике. На сегодняшний день практически вся электрическая фурнитура выполняется таким образом, что позволяет установить в один ряд несколько розеток или выключателей.

Согласитесь, что одной розетки на кухне уже не хватает, а розетками, установленными на разных концах стены не всегда удобно пользоваться. Поэтому зачастую электрика проектируется таким образом, чтобы в одном месте размещалось несколько точек для подключения бытовой техники. Это очень практично и функционально.

Некоторые мастера по незнанию выполняют сборку не под одну многопостовую рамку, а устанавливают рядом отдельно стоящие розетки. Такая конструкция не создает впечатления единого целого устройства, из-за этого такой монтаж не совсем красиво смотрится.

Профессионалы при монтаже блока розеток
всегда используют декоративную рамку на два, три или четыре окна. Но порой бывает так, что на завершающем этапе монтажа розетки с трудом удается установить в коробки, из-за того что они накладываются друг на друга.

Декоративная рамка в этом случае также не стает на свое место. Связано это с тем, что при установке подрозетников не соблюдалось расстояние между их центрами. В идеале расстояние между центрами подрозетников
должно составлять 71 мм. А при установке большого числа коробок они начинают смещаться друг относительно друга или деформируются под действием шпаклевочной смеси.

Добрый день дорогие друзья! Я снова рад приветствовать вас на сайте «Электрик в доме». В этой статье поговорим об одной простой и, наряду с тем, полезной штуке для установки подрозетников в стены из кирпича
, бетона и газоблоков. Те люди, которые профессионально занимаются электромонтажом, знают, как порой непросто ровно установить блок из пяти розеток.

При помощи несложного приспособления, о котором пойдет речь в данной статье, можно осуществлять установку подрозетников с точностью до миллиметра. Подобные штуки не вырабатываются промышленными предприятиями, поэтому мастера самостоятельно делают подходящие для них самоделки. Данное приспособление на сленге электриков называется . Также встречаются такие названия как кондуктор или макет, но все они выполняют одну и туже функцию.

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

• первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
• второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Зачем нужно группировать

Разместить розетки в доме, конечно же, можно в разных местах. Однако слишком большое их количество по всей площади стен, скорее всего, сильно испортит внешний вид помещения. Поэтому в современных квартирах розетки в большинстве случаев просто располагают по нескольку штук в одном месте. Это позволяет сохранить привлекательный внешний вид стен и сделать гнезда подключения менее заметными. Также такой способ монтажа делает в последующем более удобной и эксплуатацию розеток. Ведь чаще всего разного рода бытовые приборы располагаются в квартирах неподалеку друг от друга.

Правила группировки

О том, какое расстояние между подрозетниками в группе должно быть выбрано, поговорим чуть ниже. Для начала же разберемся с тем, какие, собственно, технологии могут использоваться для монтажа гнезд подключения в блоке.

В доме в одном и том же месте можно, конечно же, установить и несколько отдельных розеток, просто расположив гнезда неподалеку друг от друга на одном уровне от пола. Однако используют такой способ монтажа электрики достаточно редко. При применении такой технологии смонтировать гнезда подключения абсолютно ровно и аккуратно, скорее всего, не получится.

Поэтому в большинстве случаев перед установкой электрики группируют подрозетники в единую конструкцию. В последующем такой блок просто вмонтируется в стену за один прием. Подобным образом монтажники добиваются аккуратного вида установленных в доме гнезд. Собираются розетки обычно в группы по 2-5 шт. Для помещений промышленных предприятий могут использоваться блоки и из большего количества гнезд подключения.

Подключение отдельных розетки и выключателя

Если предполагается частое использование розетки, ее рекомендуется установить пониже – в 30 см от пола. В таких случаях вместо слитного блока приобретают 2 отдельных устройства, т.к. минимальная высота для выключателя составляет 90 см.

Принципиальные схемы

Практикуют 2 схемы подключения раздельных электротехнических устройств:

1. Параллельную. Оба устройства запитаны от раздаточной коробки собственным проводом.
2. Последовательную. В этой схеме фазу на выключатель берут от розетки.

Электромонтаж розетки

Силовой коммутатор устанавливают в таком порядке:

1. Наносят на стене разметку, затем по ней делают штробы и глухое круглое отверстие.
2. Закладывают в борозду гофру с проводом из 3 (если в доме есть заземление) или 2 жил.
3. Заводят конец кабеля в подрозетник и помещают последний в выемку, предварительно заложив туда раствор.
4. Зачищают жилы и соединяют их с клеммами внутренней части розетки: желто-зеленую – с контактом заземления, синюю и красную – с двумя оставшимися (по ГОСТ 7396.1-89 фазу подключают справа).
5. Вскрывают распредкоробку и находят индикаторной отверткой фазу.
6. Обесточивают квартиру.
7. Устраивают расключения в распредкоробке. Соединяют красную жилу вновь проложенного провода с фазным проводником, синюю – с нулевым, желто-зеленую – с заземляющим.
8. Тестируют систему.
9. Изолируют соединения, заполняют штробу раствором и собирают розетку.

Жилы соединяют с фазным проводником.

Подключение выключателя

По методу установки это устройство не отличается от слитного блока и отдельной розетки. Подключение производят в таком порядке:

1. От фазы в распредкоробке прокладывают 1-жильный провод к входному контакту выключателя.
2. От выходной клеммы прибора тянут 1-жильный кабель к светильнику.
3. Нулевую клемму лампы соединяют 1-жильным проводом с нейтралью в распредкоробке.

Схема подключения нескольких розеток

Розетки тоже можно подключать 2 способами:

1. Параллельным. К каждой протягивают собственный кабель от раздаточной коробки.
2. Последовательным. Розетки запитывают друг от друга.

Второй вариант применяют в ситуациях, когда электроточки расположены близко. Схема позволяет уменьшить длину проводов и штроб.

При последовательном подключении в фазную и нулевую клеммы розетки вставляют по 2 проводника: первый – от распредкоробки или предыдущей электроточки, второй – ведущий к последующему коммутатору.

Схема подключения параллельного соединения розеток.

Заземление так подключать нельзя. Согласно ПУЭ, при монтаже нужно обеспечить неразрывность защитного проводника. Прокладывают цельный провод до последней розетки, затем с помощью зажимов типа «орех» или опрессовочных гильз делают ответвления от него для каждой из промежуточных.

При последовательном соединении каждая розетка испытывает нагрузку не только от включенного в нее прибора, но и от последующих электроточек. Это нужно учитывать при расчете сечения кабелей и номинального тока самих изделий.
