Как выбрать и установить источник питания для светодиодной ленты

Схема мощного драйвера с входом ШИМ

Ниже показана схема для питания мощных светодиодов:

Драйвер построен на сдвоенном компараторе LM393. Сама схема представляет собой buck-converter, то есть импульсный понижающий преобразователь напряжения.

Особенности драйвера

• Напряжение питания: 5 — 24 В, постоянное;
• Выходной ток: до 1 А, регулируемый;
• Выходная мощность: до 18 Вт;
• Защита от КЗ по выходу;
• Возможность управления яркостью при помощи внешнего ШИМ сигнала (интересно будет почитать, как регулировать яркость светодиодной ленты через диммер).

Принцип действия

Резистор R1 с диодом D1 образуют источник опорного напряжения около 0.7 В, которое дополнительно регулируется переменным резистором VR1. Резисторы R10 и R11 служат датчиками тока для компаратора. Как только напряжение на них превысит опорное, компаратор закроется, закрывая таким образом пару транзисторов Q1 и Q2, а те, в свою очередь, закроют транзистор Q3. Однако индуктор L1 в этот момент стремится возобновить прохождение тока, поэтому ток будет протекать до тех пор, пока напряжение на R10 и R11 не станет меньше опорного, и компаратор снова не откроет транзистор Q3.

Пара Q1 и Q2 выступает в качестве буфера между выходом компаратора и затвором Q3. Это защищает схему от ложных срабатываний из-за наводок на затворе Q3, и стабилизирует ее работу.

Вторая часть компаратора (IC1 2/2) используется для дополнительной регулировки яркости при помощи ШИМ. Для этого управляющий сигнал подается на вход PWM: при подаче логических уровней ТТЛ (+5 и 0 В) схема будет открывать и закрывать Q3. Максимальная частота сигнала на входе PWM — порядка 2 КГц. Также этот вход можно использовать для включения и отключения устройства при помощи пульта ДУ.

D3 представляет собой диод Шоттки, рассчитанный на ток до 1 А. Если не удастся найти именно диод Шоттки, можно использовать импульсный диод, например FR107, но выходная мощность тогда несколько снизится.

Максимальный ток на выходе настраивается подбором R2 и включением или исключением R11. Так можно получить следующие значения:

• 350 мА (LED мощностью 1 Вт): R2=10K, R11 отключен,
• 700 мА (3 Вт): R2=10K, R11 подключен, номинал 1 Ом,
• 1А (5Вт): R2=2,7K, R11 подключен, номинал 1 Ом.

В более узких пределах регулировка производится переменным резистором и ШИМ – сигналом.

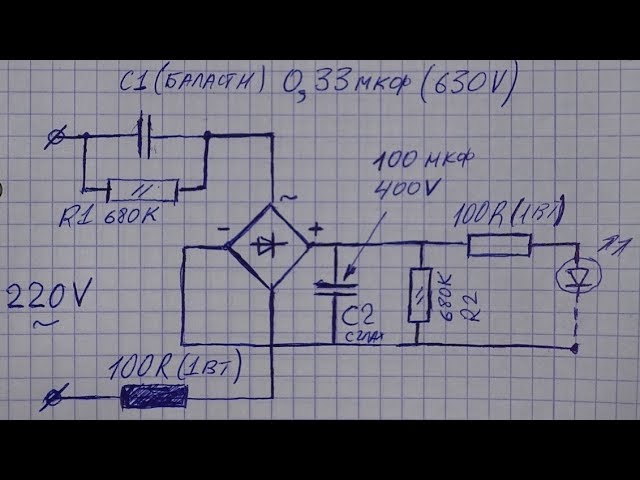

Подключение светодиодной ленты к сети 220В схема

Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:

• преобразовать переменное напряжение сети в постоянное;
• выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
• стабилизировать параметры электрического питания.

Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.

Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное. При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.

Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке

• Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
• Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

Таблица номиналов элементов схемы:

• C1 – 2,2 мкФ 400 В
• R1 – 1,3 кОм
• R2 – 4,3 кОм
• R3 – 47 Ом
• VD1 .. VD4 – 1N4007
• VT1, VT2 — 13002

На схеме можно выделить три узла:

• выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
• стабилизатор тока на R2, R3, VT1, VT2;
• сборка из светодиодов HL1 – HLN.

Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.

При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.

Чем больше будет емкость конденсатора, тем меньше будет пульсация.

Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.

Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.

На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.

Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е

как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной

Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.

При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.

А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

Лампочка разбилась, а плата осталась в рабочем состоянии.

Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено. Добываем элементы из этой платы и собираем новую схему.

На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.

Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

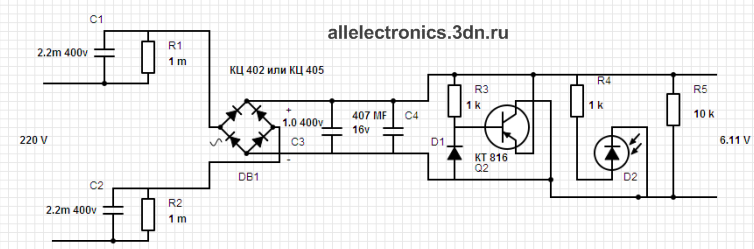

Подключение светодиодной ленты к сети 220В схема

Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:

• преобразовать переменное напряжение сети в постоянное;
• выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
• стабилизировать параметры электрического питания.

Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.

Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное. При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.

Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке

• Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
• Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

Таблица номиналов элементов схемы:

• C1 – 2,2 мкФ 400 В
• R1 – 1,3 кОм
• R2 – 4,3 кОм
• R3 – 47 Ом
• VD1 .. VD4 – 1N4007
• VT1, VT2 — 13002

На схеме можно выделить три узла:

• выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
• стабилизатор тока на R2, R3, VT1, VT2;
• сборка из светодиодов HL1 – HLN.

Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.

При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.

Чем больше будет емкость конденсатора, тем меньше будет пульсация.

Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.

Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.

На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.

Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е

как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной

Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.

При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.

А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

Лампочка разбилась, а плата осталась в рабочем состоянии.

Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено. Добываем элементы из этой платы и собираем новую схему.

На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.

Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

Критерии выбора

К выбору устройства нужно относиться внимательно, ориентируясь на надежных производителей. Недорогие, низкого качества приборы могут в итоге обойтись дорого и создать проблемы высокочастотными помехами, которые будут мешать работе иного оборудования.

При покупке важно знать суммарную мощность всех отрезков ленты (напряжение известно – 12 вольт), точно выбрать исполнение и вид системы охлаждения, а также обратить внимание на параметры, приведенные ниже

Метод преобразования напряжения

Этот параметр зависит от типа устройства:

• Трансформаторные блоки питания надежны и имеют простую схему. Трансформатор преобразует 220 вольт в 12 на одной частоте. С помощью выпрямителя происходит превращение синусоидного тока в прямой. Среди недостатков: громоздкость и большой вес, значительные сырьевые расходы на производстве, слабый КПД.
• Импульсные блоки питания лишены всех этих минусов. Они отличаются небольшой ценой, почти 100% КПД, устойчивостью к колебаниям напряжения. Однако такие блоки имеют более сложную схему, а сама конструкция при выходе из строя практически не подлежит ремонту.

Система охлаждения

Она бывает активной или пассивной. В первом случае охлаждение происходит с помощью вентилятора, во втором лишнее тепло удаляется естественным образом.

Исполнение

Блоки питания бывают:

• Открытыми (интерьерными). Для их монтажа более всего подходят сухие жилые, а также хорошо вентилируемые помещения.
• С закрытым корпусом. Обычно устанавливаются там, где в процессе эксплуатации происходят удары или вибрации.
• С герметичным корпусом. В этом исполнении они пригодны для условий, где повышена влажность.

Правильно подобранный тип устройства позволит увеличить срок службы системы освещения.

Выходное напряжение

Светодиодная лента может иметь напряжение 12, 24, 36 вольт, управляемые SPI – 5 вольт. Данные характеристики должны быть указаны на самом устройстве, а также на упаковке. Вольтаж источника света и выходное напряжение БП должны соответствовать друг другу.

В продаже имеются блоки питания, снабженные на выходе плавной регулировкой напряжения. Они эффективны, когда в длинных проводах необходим компенсатор напряжения или нестандартный вольтаж. Если нужно запитать источники, имеющие различный вольтаж, лучшим выбором будет покупка блока питания, который оборудован комплексом каналом, каждый из них выдающий разное напряжение.

Мощность

Ее определяют по вольтажу и длине 1 метра (показатели следует умножать). Вольтаж можно найти на упаковке, а длину подбирает пользователь. Для нормального функционирования ленты полученные показатели нужно увеличить в среднем на 40% – это и будет запасом мощности.

Рассмотрим на примере. Для каждого метра светодиодной ленты необходимы 15 Вт. Для организации подсветки требуется 3 метра ленты. Рассчитываем мощность простым умножением и получаем 45 Вт. Добавив запаса, получим 58,5 Вт. (45х1,3). При отсутствии БП именно с такой мощностью выбираем более близкий к этому показателю вариант.

Дополнительные функции

Блоки питания на 12 вольт бывают:

• обычными (в основном для питания);
• оборудованы таймером;
• оснащены встроенным диммером;
• с контроллером (лента RGB);
• с системой для ДУ;
• с диммером и ДУ.

Чем больше дополнительных функций, тем выше стоимость устройства.

Типы блоков питания

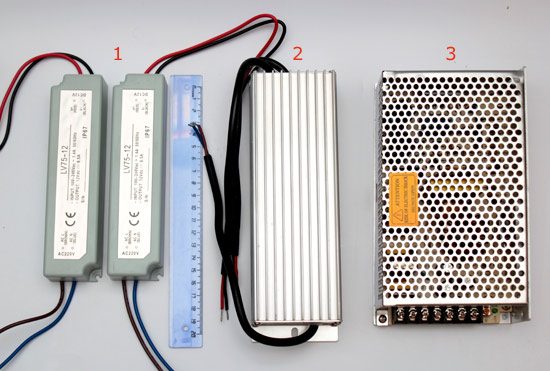

Прежде всего, нужно определить, где будет установлен блок питания. От этого зависит тип блока, который вам нужно будет приобрести. Блоки питания делятся на три типа:

1. в пластмассовом корпусе, как блоки питания ноутбука или планшета. Их легко спрятать под подвесным потолком или в шкафу, но мощность их не очень велика. Мощность таких блоков не более 75Вт;
2. в алюминиевом корпусе, герметичные; Их мощность может быть до 100Вт. Эти блоки больших размеров, но не боятся воды и низких температур. Их используют в подсветке рекламы и витрин магазинов;
3. в перфорированном корпусе, со встроенными кулерами или без них. Эти блоки могут быть любой мощности. Если в них встраивается кулер, то блок при работе шумит. Их целесообразно использовать, если в доме или квартире прокладывается отдельная сеть 12V. В любом случае, блоки этого типа нельзя устанавливать в замкнутое пространство. Для нормального охлаждения эти блоки нуждаются в хорошей циркуляции воздуха.

Блоки питания могут быть разной сложности. В некоторых встраивается диммер — устройство, позволяющее регулировать яркость свечения ленты. Они могут быть с дистанционным управлением и программируемые по времени включения и отключения. Если диммера нет, а вы хотите его установить, то придется покупать его отдельно. В некоторых блоках питания есть возможность регулировки выходного напряжения для компенсации падения напряжения в длинных проводах. Блоки питания отличаются еще и ценой. От дешевых, но вполне надежных до дорогих, известных фирм. Очень дешевые блоки непонятных производителей лучше не покупать. Никто не даст гарантию, что он будет работать длительное время, а не сгорит через две недели или при коротком замыкании. В тоже время, в хороших блоках есть защита короткого замыкания и от перегрузки.

Как подключить

Подключить блок просто. Если декоративная подсветка будет устанавливаться в процессе возведения здания, то лучше подвести электропроводку максимально близко к месту, где будет размещена лента. Установите там розетку. Когда такая возможность отсутствует, стоит заранее приобрести кабель необходимой длины. БП должен быть оборудован штепселем, который будет подключаться к сети (если такого нет, то его изготавливают собственноручно).

Схема монтажа

Этапы подсоединения:

1. Берем кабель нужной длины. Жила сечения – минимум 1,5 мм.
2. С одной стороны кабеля устанавливаются провода, которые зачищают от изоляции на 3 мм, с другой – вилка для включения в электросеть.
3. Провод коричневого цвета подключается к фазе (гнездо L), синий – к нулю (гнездо N).
4. Концы кабеля надо закрепить при помощи винтов.
5. Подключают проводник. Если планируется подсоединение нескольких лент сразу, то у него должна быть хорошая мощность.

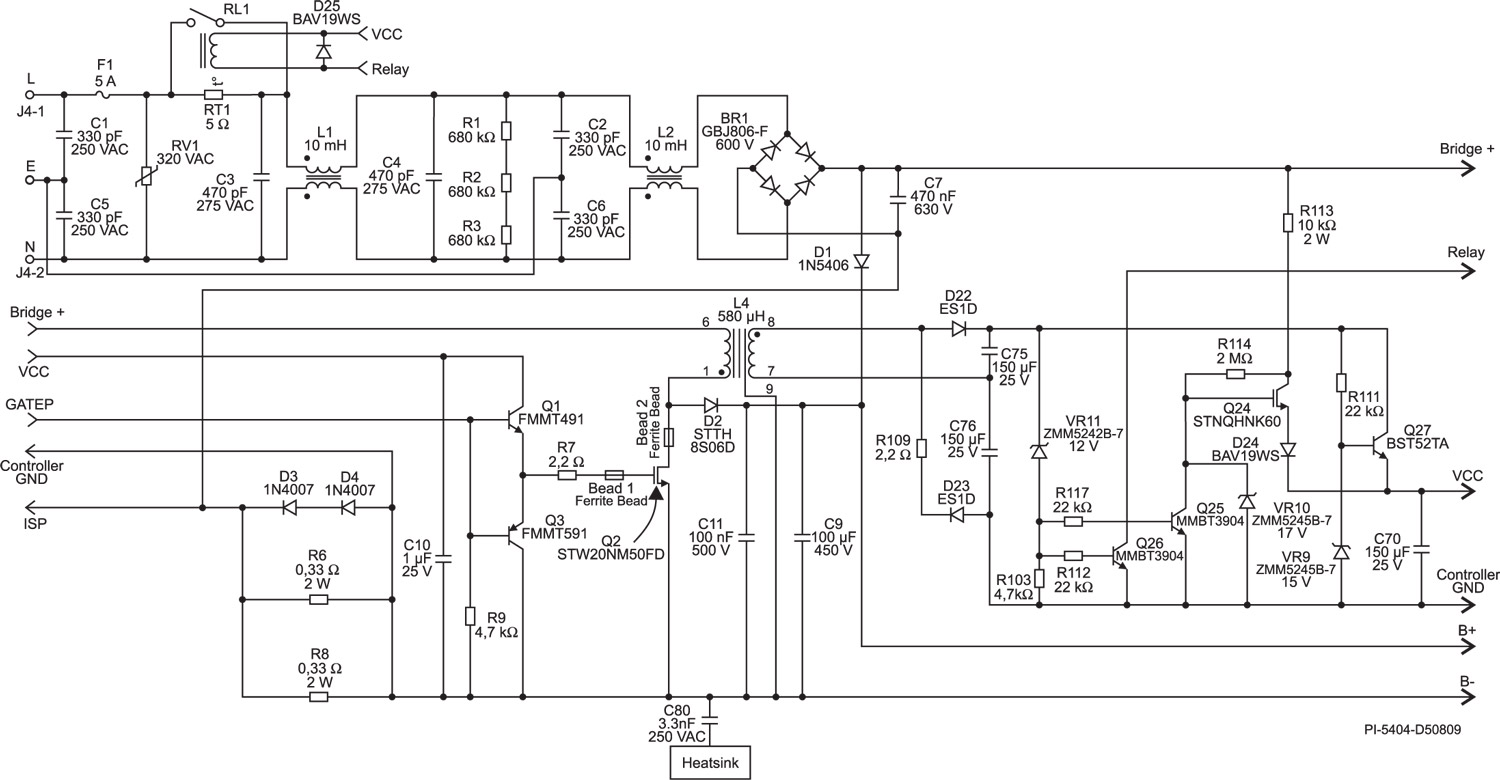

Схемы инверторов

Получившееся выпрямленное напряжение поступает на преобразователь (инвертор). Его выполняют на биполярных или полевых транзисторах, а также на IGBT-элементах, сочетающих свойства полевых и биполярных. В последние годы получили распространение мощные и недорогие полевые транзисторы с изолированным затвором (MOSFET). На таких элементах удобно строить ключевые схемы инверторов. В схемах импульсных блоков питания используются различные варианты включения MOSFET, но в основном применяются двухтактные схемы из-за простоты и возможности наращивания мощности без существенных переделок.

Пуш-пульная схема

Схема пуш-пульного преобразователя.

Пуш-пульный инвертор (push – толкать, pull – тянуть) — пример двухтактного преобразователя. Транзисторные ключи работают на первичную обмотку трансформатора, состоящую из двух полуобмоток I и II. Транзисторы поочередно открываются на заданный промежуток времени. Когда открыт верхний по схеме транзистор, ток течет через полуобмотку I (красная стрелка), когда второй – через полуобмотку II (зеленая). Чтобы избежать ситуации, когда оба ключа открыты (из-за конечной скорости работы транзисторов), схема управления формирует паузу, называемую Dead time.

Управление транзисторами с учетом Dead time.

Такая схема хорошо работает при низком напряжении питания (до +12 вольт). Минусом является наличие выбросов амплитудой, равной удвоенному напряжению питания. Это влечет за собой применение транзисторов, рассчитанных на вдвое большее напряжение.

Мостовая схема

От главного недостатка предыдущей схемы свободна двухтактная мостовая.

Двухтактная мостовая схема инвертора.

Здесь одновременно открывается пара транзисторов T1 и T4, потом Т2 и Т3 (сигнал управления ключами формируется с учетом Dead time). При этом первичная обмотка подключается к источнику питания то одной стороной, то другой. Амплитуда импульсов равна полному напряжению питания, и выбросы напряжения отсутствуют. К минусам относят применение четырех транзисторов вместо двух. Помимо увеличения габаритов БП это ведет к удвоенным потерям напряжения.

Полумостовая схема

На практике часто применяют полумостовую схему инвертора – в определенной мере компромисс между предыдущими двумя схемами.

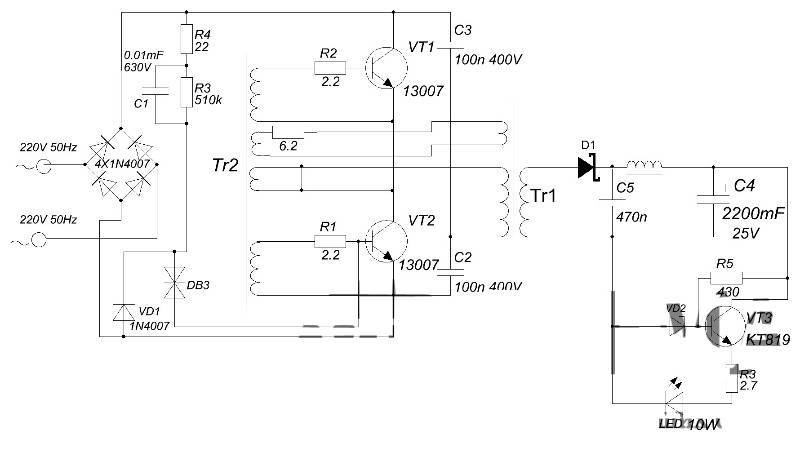

Полумостовая схема.

В этом случае одна сторона обмотки коммутируется поочередно открывающимися транзисторами Т1 и Т2, а другая подключается к средней точке емкостного делителя С1, С2. Достоинства схемы:

• в отличие от пушпульной отсутствуют выбросы напряжения;
• в отличие от мостовой используются только два транзистора.

Однотактные схемы

В схемотехнике преобразователей применяются и однотактные схемы – прямоходовые и обратноходовые. Их принципиальное отличие от двухтактных – трансформатор (точнее, его первичная обмотка) служит одновременно накопительной индуктивностью. В обратноходовых схемах энергия накапливается в первичной обмотке во время открытого состояния транзистора, а отдается в нагрузку через вторичную обмотку во время закрытого. В прямоходовых накопление энергии и отдача потребителю происходит одновременно.

Две фазы работы обратногоходового однотактного инвертора.

Технические параметры

Самый главный критерий при выборе – напряжение питания.

Важные технические параметры:

• конструкция и степень защиты;
• возможность работать при осадках;
• уровень защищенности от пыли и засорения посторонними предметами;
• способность поддерживать температуру;
• светочувствительность, возможность ее регулировки.

Оборудование, поставляемое из заграницы, разработано для стандартного напряжения конкретной страны: 110 или 127 вольт. Такие датчики освещенности не могут работать от сети 220 или 380 вольт.

Эксплуатационные хаpaктеристики

При покупке необходимо ориентироваться на вид лампы и место установки.

Лампочки в светильниках бывают:

• накаливания (нагрузка активная);
• люминесцентные, светодиодные (нагрузка реактивная);
• ртутные, натриевые (требуется дополнительный контур, защищающий от колебаний пускового тока).

Модели со встроенным фотоэлементом разработаны для установки вне помещений. Они герметичные, степенью защит от IP 65, рабочая температура от -25 до +40оС. Оборудование с выносным датчиком покупают, если есть возможность размещения в щитке. При таком варианте достаточно степени защиты до IP 44.

Мощность нагрузки учитывается при необходимости подключить к одному фотодатчику несколько светильников. Выключатель будет служить дольше, если его мощность на 20% больше суммарной мощности осветительного оборудования.

Стандартный диапазон освещенности 2 – 50 Лк. Не стоит покупать оборудование без регулировки этого параметра. Исключение – подключение к одному светодиодному прожектору и отсутствие жестких требований по экономии электроэнергии.

Немаловажен так же вес и размер фотодатчика. Самые большие модели со встроенным трaнcформатором. Немало места занимает пускатель. При выборе устройства с отдельным датчиком учитывается наличие в щитке свободного прострaнcтва.

Если на участке один или два фонаря, вполне подойдет нерегулируемое реле, к которому светильники подключаются напрямую. При наличии большого количества светильников, подключенных параллельно, выключатель не сможет выдерживать проходящий через него электрический ток. Следует купить модель, оснащенную магнитным пускателем.

Возможности

Функциональность сумеречного выключателя зависит от его типа:

• для управления линией светодиодных прожекторов следует купить модель с силовыми переключателями, передающими комaнду, и сенсором движения;
• для большого загородного участка или многоквартирного городского дома подойдет фотореле с регулятором порога, позволяющим устанавливать показатели в зависимости от времени года;
• для промышленного помещение или склада нужно приобрести модель с выносным фотоэлементом;

Собираем диммер своими руками

Схема на симисторах:

В этой схеме задающий генератор построен на двух симисторах, триаке VS1 и диаке VS2. После включения схемы конденсаторы начинают заряжаться через резисторную цепочку. Когда напряжение на конденсаторе достигает напряжения открытия симистора, через них начинает течь ток, а конденсатор разряжается

Чем меньше сопротивление резистора, тем быстрее заряжается конденсатор, тем меньше скважнось импульсов

Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне. Такую схему можно использовать не только для светодиодов, но и для любой сетевой нагрузки.

Подключение диммера в качестве выключателя

Схема подключения к сети переменного тока:

Микросхема N555 представляет собой аналогово-цифровой таймер. Важнейшее ее преимущество – способность работать в большом диапазоне питающего напряжения. Обыкновенные микросхемы с TTL логикой работают от 5В, а логическая единица у них – 2,4В. КМОП серии более высоковольтные.

Но схема генератора с возможностью изменения скважности получается достаточно громоздкая. Так же у микросхем со стандартной логикой повышение частоты уменьшает напряжение выходного сигнала, что не даёт возможность коммутировать мощные полевые транзисторы и подходит лишь для небольших по мощности нагрузок. Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов

Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А

Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов. Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А. При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей

При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей.

А эта схема позволит управлять нагрузкой на 220В с мощностью до 30 Вт:

Микросхему ICEA2A после небольшой доработки можно безболезненно заменить менее дефицитной N555. Затруднение может вызвать необходимость самостоятельной намотки трансформатора. Мотать обмотки можно на обычном Ш-образном каркасе от старого перегоревшего трансформатора на 50-100Вт. Первая обмотка — 100 витков эмалированного провода диаметр 0.224мм. Вторая обмотка — 34 витка проводом 0.75мм (площадь сечения допустимо уменьшить до 0.5мм), третья обмотка – 8 витков проводом 0.224 – 0.3мм.

Диммер на тиристорах и динисторах

Светодиодный диммер 220В с нагрузкой до 2А:

Это двухмостовая полуволновая схема состоит их двух зеркальных каскадов. Каждая полуволна напряжения проходит через свою цепочку тиристор-динистор

Глубина скважности регулируется переменным резистором и конденсатором

При достижении определённого заряда на конденсаторе он открывает динистор, через который течёт ток на управляющий тиристор. При смене полярности полуволны процесс повторяется во второй цепочке.

Диммер для светодиодной ленты

Схема диммера для светодиодной ленты на интегральном стабилизаторе серии КРЕН.

В классической схеме подключения стабилизатора напряжения, значение стабилизации задается резистором, подключённым к управляющему входу. Добавление в схему конденсатора С2 и переменного резистора превращает стабилизатор в некое подобие компаратора.

Преимущество схемы в том, что она совмещает сразу и драйвер питания и диммер, поэтому подключение не требует дополнительных цепей. Недостаток – при большом количестве светодиодов на стабилизаторе будет значительное тепловыделение, что требует установки мощного радиатора.

Как подключить диммер к светодиодной ленте зависит от задач диммирования. Подключение перед драйвером питания светодиодов позволит регулировать только общую освещённость, а если собрать несколько диммеров для светодиода своими руками и установить их на каждый участок светодиодной ленты уже после блока питания, появится возможность регулировать зональное освещение.

Виды блоков питания

Источник, который позволяет отрегулировать сетевое напряжение для подсветки светодиодами, подразделяют на несколько типов:

1. Компактный БП. Это устройство имеет маленькие размеры, немного весит, поэтому зачастую его используют для декора в жилых помещениях. Производится в водонепроницаемом корпусе. Основным минусом компактного трансформатора является невысокая мощность.
2. Блок в герметичной коробке из алюминия. Представляет собой крупногабаритное устройство с большой массой. Его мощность может составлять больше 100 Ватт. Учитывая размеры БП, его часто применяют для декора на улице (устойчив к воздействию влаги, температурных перепадов).
3. Открытый проводник. Может иметь разную мощность. Этот трансформатор выигрывает низкой стоимостью. Минусы: БП открытого типа очень громоздкий, тяжелый.

Блоки питания для светодиодной ленты бывают трансформаторными и импульсными:

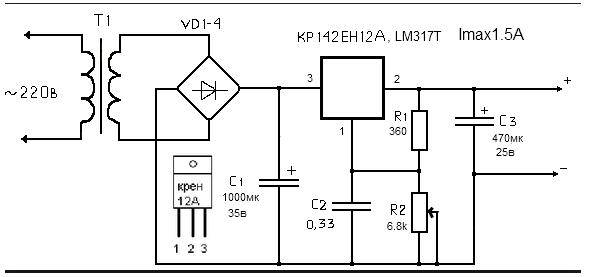

1. Трансформаторный БП снижает напряжение до 12 В со стандартных 220 В. При помощи специального фильтра осуществляется сглаживание пульсирующего напряжения. Главным преимуществом этого трансформатора считаются его элементарная конструкция и развязка от электрической сети переменного тока. Минусы: крупный размер, не справляется с перепадами напряжения.

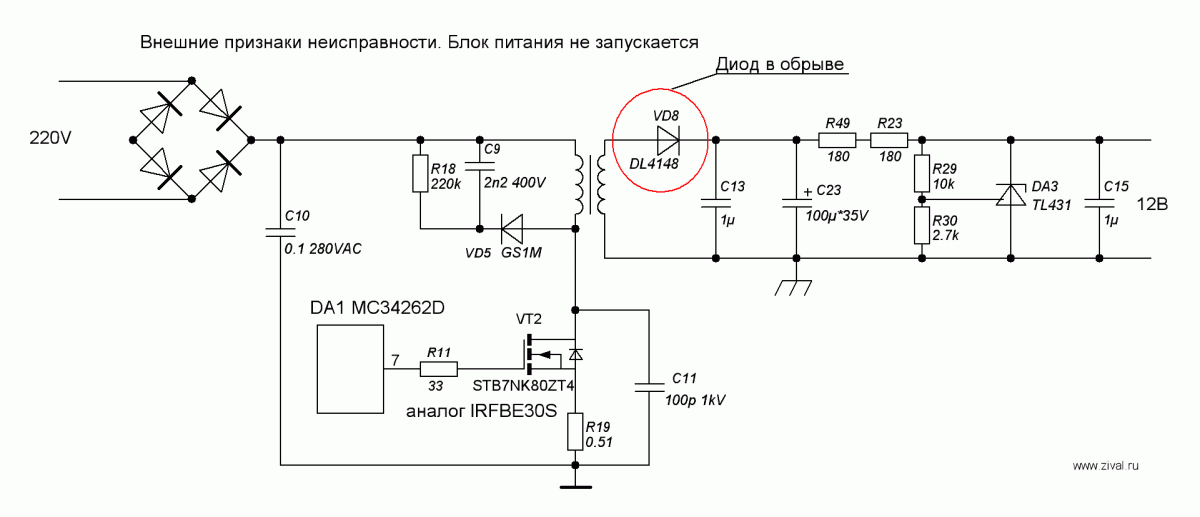

2. Импульсный блок тоже работает на трансформаторе. Отличается тем, что функционирует на высокой частоте, характеризуется небольшими габаритами и массой. БП этого типа подключается к электросети 220 Вольт, как и трансформаторное устройство. Недостатки: очень плохо переносит работу «вхолостую», перегрузы. Плюс его схема тяжело поддается ремонту.

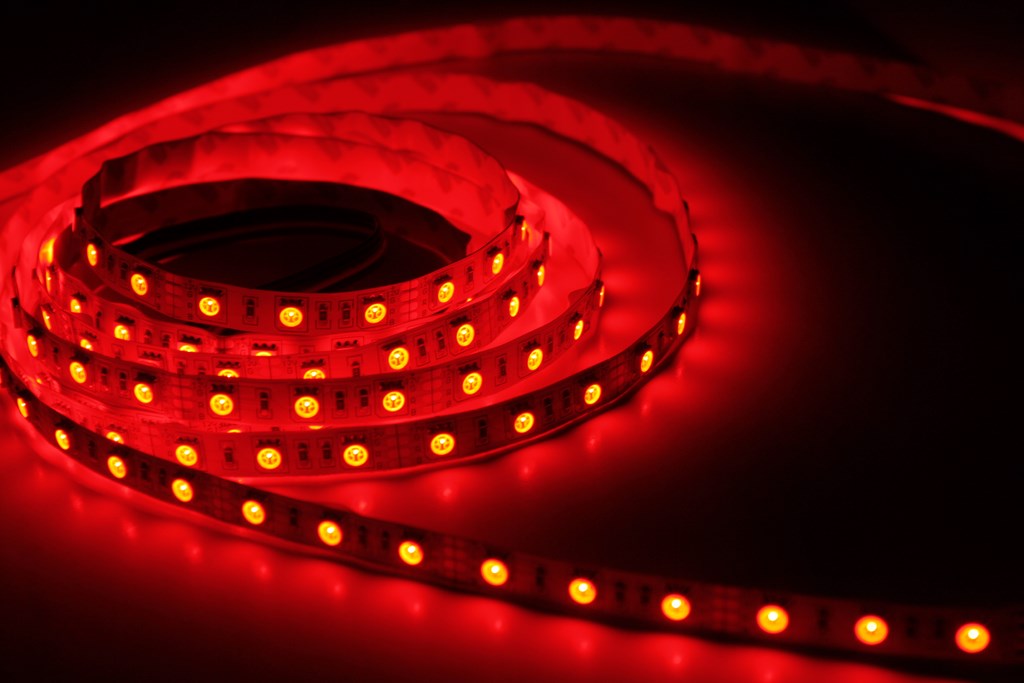

Схема подключения одноцветной светодиодной ленты 12/24В

Подключать однотонную ленту можно при помощи простых 24 В. Один из самых лёгких способов монтажа, это использование однотонной ленты с длиной в 5 метров. Провода фазы и нуля 220 Вольт должны подключаться к общему источнику электропитания.

Для того чтобы разобраться со схемами, необходимо поэтапно разобрать следующие мероприятия:

• подключение блока питания;
• подключение диммера;
• подключение усилителя;
• многозональная регулировка яркости.

Соблюдение данных мероприятий и их правил позволит подключить светодиодную ленту правильно без помощи профессионалов.

Подключение блока питания

Плюс и минус контакта блока питания должен подключаться к соответствующим контактам светодиодной подсветки. Практически в большинстве случаев производится удлинение проводников при помощи специальных клемм. Также можно в качестве альтернативы припаять длинный кабель.
Если общая длина не достигает 5 метров и все элементы раскиданы на отдельные части, то их можно соединить. Больше использовать крайне не рекомендуется, так как будет происходить потеря электроэнергии, что скажется на работоспособности светодиодной подсветки.

Слишком большое количество будет сопровождать выделение огромной энергии, что также плохо повлияет. Светодиодная подсветка со временем перегорит, точнее её плата и блок питания из-за неправильного параметра.

Планируя шлейф, нужно понимать, что соединение будет выполняться параллельно к блоку питания. Создавая длинную ленту, очень часто происходит так, что на её всю не хватает одного блока питания. Поэтому приходится использовать ещё один дополнительно.

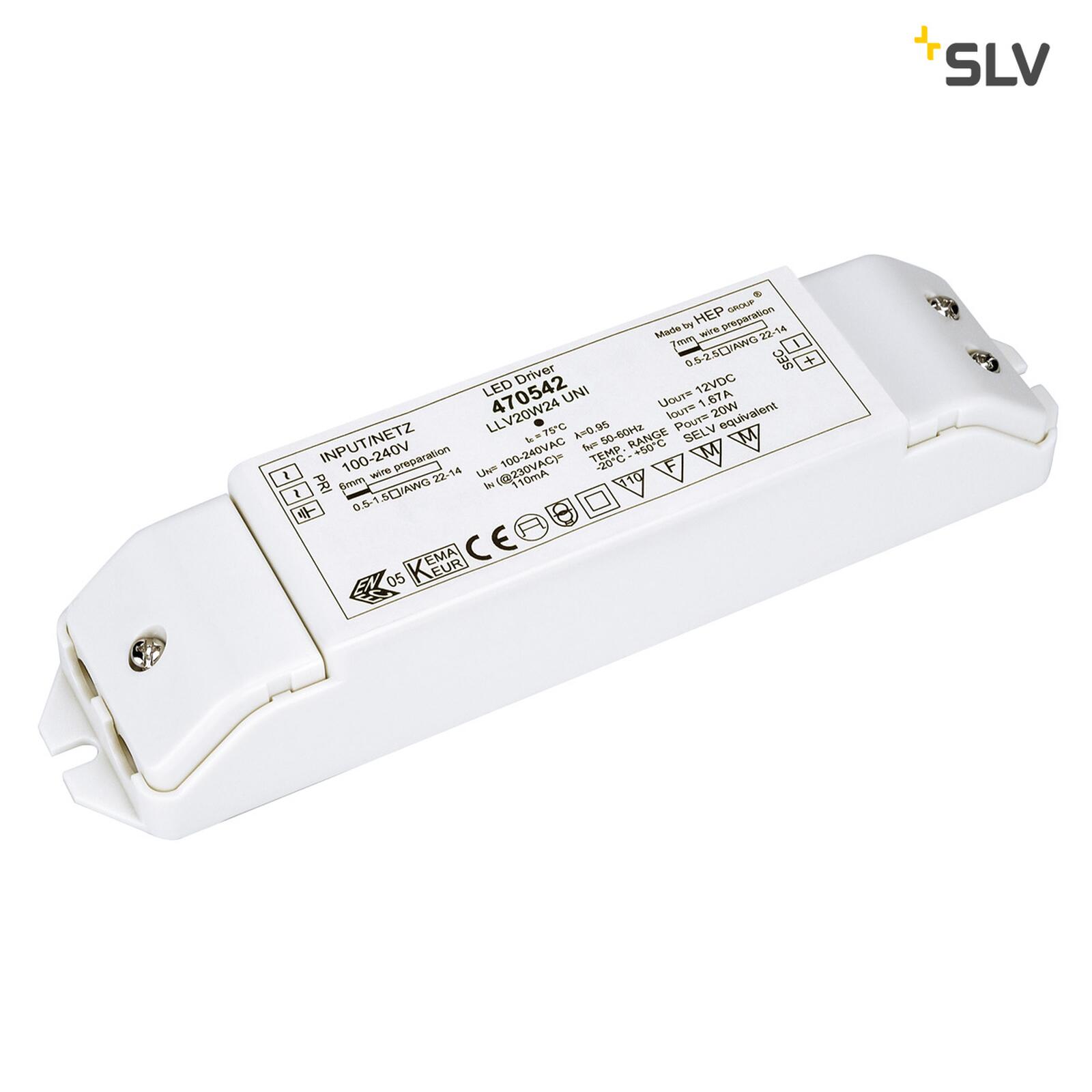

Блоки питания для светодиодов.

Подключение диммера

После подключения с блоком питания, можно слегка усложнить создаваемую схему и добавить в неё дополнительные материалы, к примеру, это может быть диммер. Для того чтобы создать схем подключения светодиодной подсветки с диммером, необходимо следовать такой схеме: блок питания — диммер — светодиодная лента. Благодаря этому можно сделать качественное подключение. Сделав такой вариант, можно добавить ещё несколько важных элементов.

Подключение усилителя

В такой схеме, где будет использоваться усилитель, необходимо уже приготовить два блока питания. Усилитель выполняет функциональные обязанности репитера и делает повторы сигналов. Это означает, что переданный сигнал с диммера, будет дублироваться в данном устройстве.

Перед тем как приступить к выполнению мероприятий по данной схеме, требуется сделать расчёты мощности нагрузки управляющих элементов и блока питания.

Некоторые мастера вместо двух или трёх блоков питания, используют один более мощный. Такой метод выполняется быстрее, но есть риск перегорания.

Подключение многозональной регулировки яркости

Данное решение применяется, когда квартира или помещение предполагает наличие нескольких источников освещения. Такая схема позволит переключать пультом дистанционного управления отдельные элементы светодиодной подсветки.

В качестве примера можно привести подключение на кухне, возле телевизора и около полок в другой комнате. Именно в таком случае будет использоваться схема подключения многозональной регулировки яркости. Настроить такую схему можно исключительно под свои нужды.

К примеру, можно сделать так, чтобы управление не зависело друг от друга, а можно сделать общее. Соединять зоны и сектора между собой сигнальными кабелями не требуется, если требуется независимость элементов.

Обязательно произведите расчёт.
