Биогазовая установка своими руками

Сравнение биогаза с другими источниками энергии

При сравнении производства биогаза, служащего топливом для получения различных видов энергии, с другими видами получения альтернативной энергии, как то, солнечные электростанции и ветровые генераторы, то видно, что данные установки, обладают одним преимуществом, это способность работать, вне зависимости от внешних факторов (погода, сезонность и т.д.) в круглосуточном и круглогодичном циклах.
Еще один аспект использования биогазовых установок, как то, возможность использовать в полном объеме установленную мощность агрегатов, сопоставляет их с традиционными устройствами получения энергии (нефть, газ и т.д.) и гарантирует их использование в ближайшей и долгосрочной перспективах.

Внутренняя энергия 1,0 м3 биогаза, сопоставима с:

0,6 м3 природного газа;
0,74 л нефти;
0,65 л дизельного топлива;
0,48 л бензина.

При сжигании 1,0 м3 биогаза выделяется 9,0 кВт тепловой энергии, что позволяет произвести до 1,5 кВт электрической энергии или обогреть помещение площадью до 80,0 м2 в течение нескольких часов.

Характеристики горючести биогаза и прочих горючих газов несколько разняться, для сравнения они приведены в ниже следующей таблице:

характеристики	Газ
Единица измерения	Биогаз	Природный газ	Пропан	Метан
Теплота сгорания	кВт*ч/м3	6,0	10,0	26,0	10,0
Плотность	кг/м3	1,2	0,7	2,01	0,72
Соотношение плотности с воздухом	кг/м3	0,9	0,54	1,51	0,55
Температура воспламенения	*С	700	650	470	650
Скорость распространения пламени в воздухе	м/с	0,25	0,39	0,42	0,37
Предел воспламенения пламени в воздухе	%	6,0 – 12,0	5,0 – 15,0	2,0 – 10,0	5,0 – 15,0

Биогаз – это альтернативный вид топлива, постепенно завоевывающий рынок возобновляемых источников энергии в разных странах и на разных континентах нашей планеты.

Правила эксплуатации и безопасности

Постоянная подгрузка очередных партий и выгрузка готовых удобрений, контроль условий брожения, обеспечат правильную работу биогазовой установки.

Специализированные фирмы продают партии ферментирующих органику бактерий для выработки биогаза.

Существуют мезофильные, термофильные и психрофильные бактерии. Полная ферментация органики с участием термофильных бактерий произойдет за 12 дней. Мезофильные бактерии работают медленнее, они переработают сырье за 20 дней.

Биомассу в реакторе нужно перемешивать как минимум два раза в день, иначе на поверхности образуется корка, препятствующая свободному выходу биогаза. В холодное время года реактор следует подогревать, поддерживая оптимальную температуру для наибольшей выработки продукта.

Органическая смесь, загружаемая в реактор не должна содержать антисептиков, моющих средств, химических веществ, вредных для жизнедеятельности бактерий и замедляющих выработку биогаза.

Для правильной работы биореактора необходимо соблюдать те же правила, что и для любых газовых установок. Если оборудование герметично, биогаз своевременно отводится в газгольдер, то проблем не возникнет.

Если же давление газа превысит норму или будет травить при нарушении герметичности, возникает риск взрыва, поэтому рекомендуется установить датчики температуры и давления в реакторе. Вдыхание биогаза также опасно для здоровья человека.

Система для сбора и отвода биогаза

Трубу для отведения газа монтируют на верхней поверхности резервуара. Другой ее конец отпускают в герметичную емкость, наполненную водой. Ее называют гидрозатвором. Вторая труба, расположенная над поверхностью жидкости, принимает очищенный газ. На выходе устанавливают отсечный кран, обычно рекомендуют шаровое устройство.

Для избавления биогаза от примесей используют разные способы. Углекислый газ можно устранить, если засыпать в гидрозатвор гашеную известь, однако ее придется периодически менять. Сероводород удаляют с помощью емкостей-фильтров, заполненных металлической стружкой, ее замена — старые металлические мочалки. Газ, проходя через металл, лишается сероводорода, скапливается в верхней части емкости, затем следует дальше через другую трубу.

Сушат газ с помощью установки в газопроводе дополнительных гидрозатворов для устранения конденсата. Минус способа — необходимость время от времени сливать воду, иначе газопровод может быть заблокирован. Другой вариант — емкость с силикагелем. В этом случае тоже потребуется его периодическое осушение: например, прогревание при помощи СВЧ-печи.

Для передачи газа используют или газовые трубы из ППР или ПНД, или металлические гальванизированные. При любой работе с газовым оборудованием проверка стыков мыльной пеной обязательна. Трубопровод собирают из труб и фитингов одного диаметра.

Устройства для перемешивания

Чтобы биогазовая установка работала в нормальном режиме, необходимо регулярное перемешивание жидкости в биореакторе. Этот несложный процесс решает множество задач:

перемешивает свежую порцию загрузки с колонией бактерий;
способствует высвобождению выработанного газа;
выравнивает температуру жидкости, исключая более прогретые и более холодные участки;
поддерживает однородность субстрата, предотвращая оседание или всплытие некоторых составляющих.

Обычно небольшая самодельная биогазовая установка имеет механические мешалки, которые приводятся в движение при помощи мускульной силы. В системах с большим объемом приводить в движение мешалки могут моторы, которые включаются таймером.

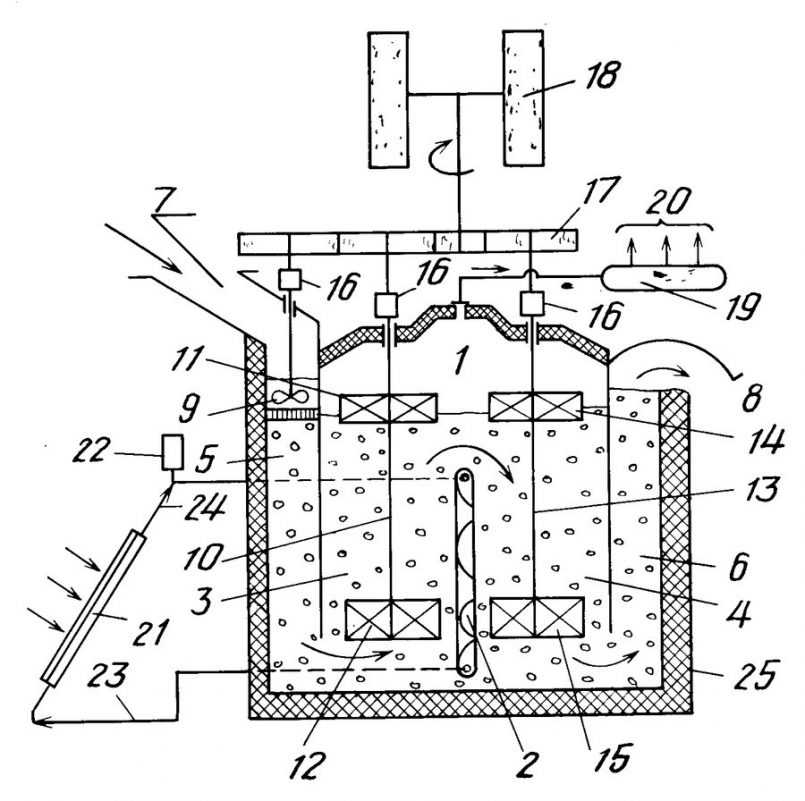

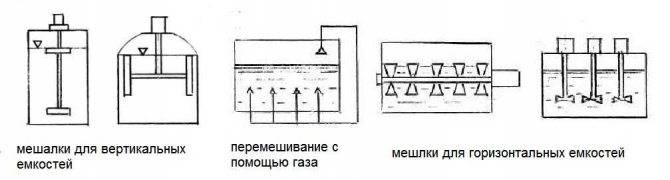

Виды мешалок для биореакторов

Второй способ — перемешивать жидкость, пропуская через нее част выработанного газа. Для этого после выхода из метатенка ставится тройник и часть газа полается в нижнюю часть реактора, где через трубку с дырками выходит. Эту часть газа нельзя считать расходом, так как он все равно снова попадает в систему и, в результате, оказывается в газгольдере.

Третий способ перемешивания — при помощи фекальных насосов перекачивать субстрат их нижней части, выливать его вверху. Недостаток этого способа — зависимость от наличия электроэнергии.

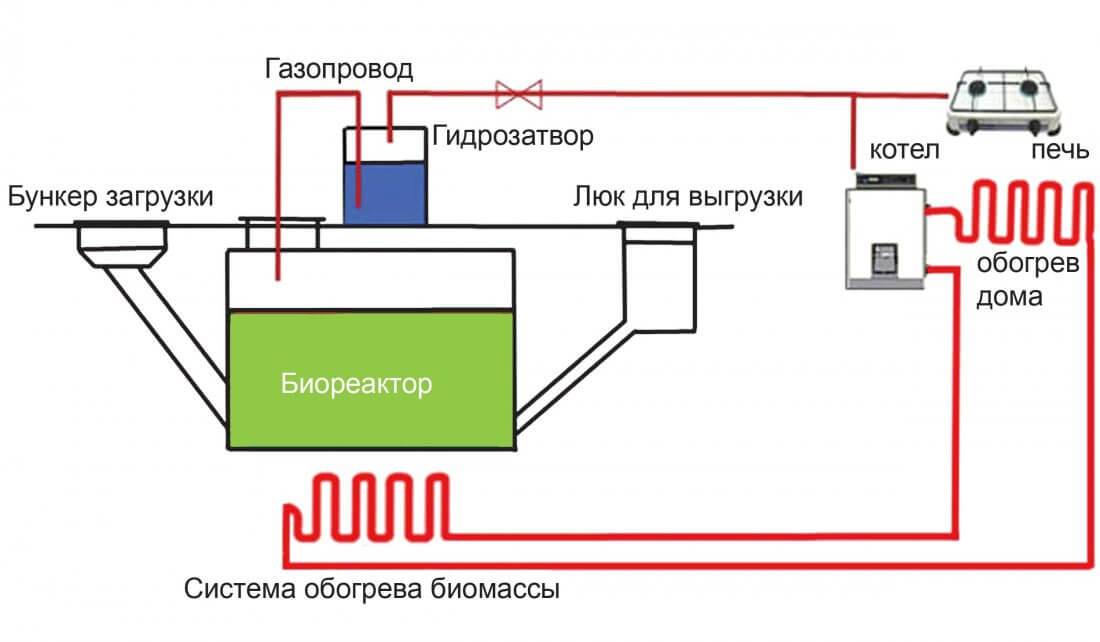

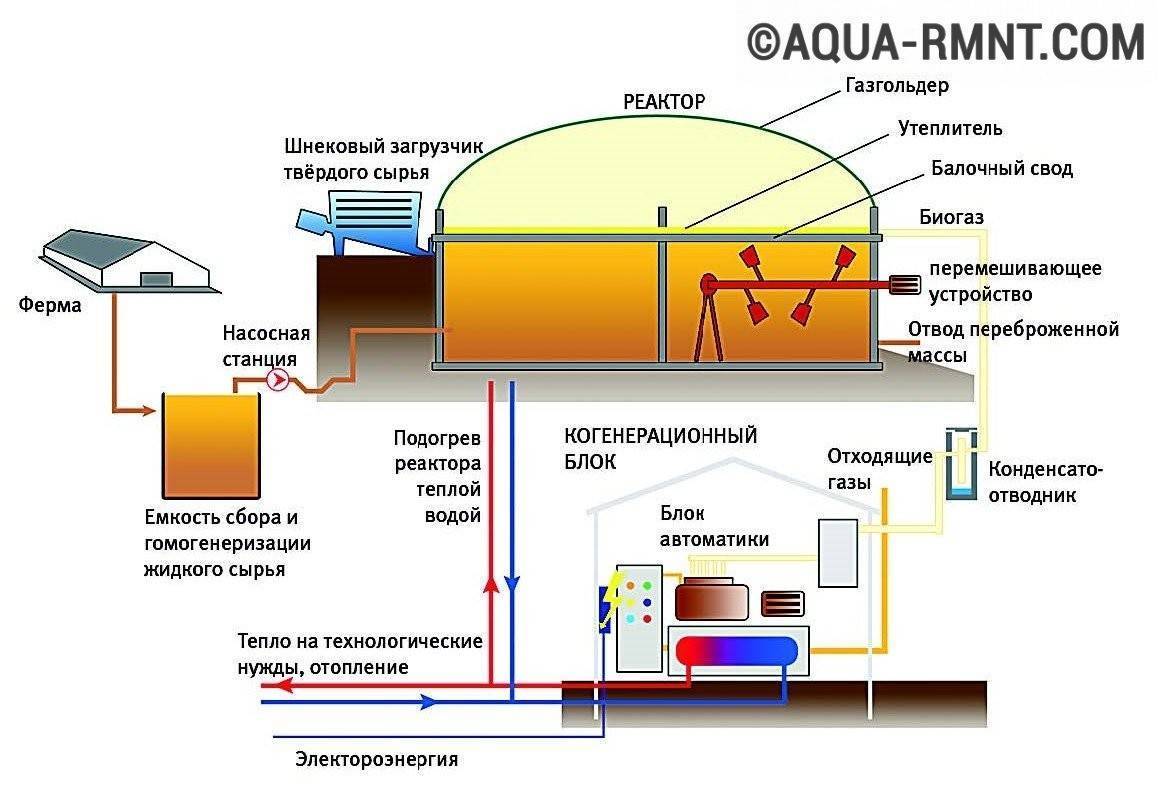

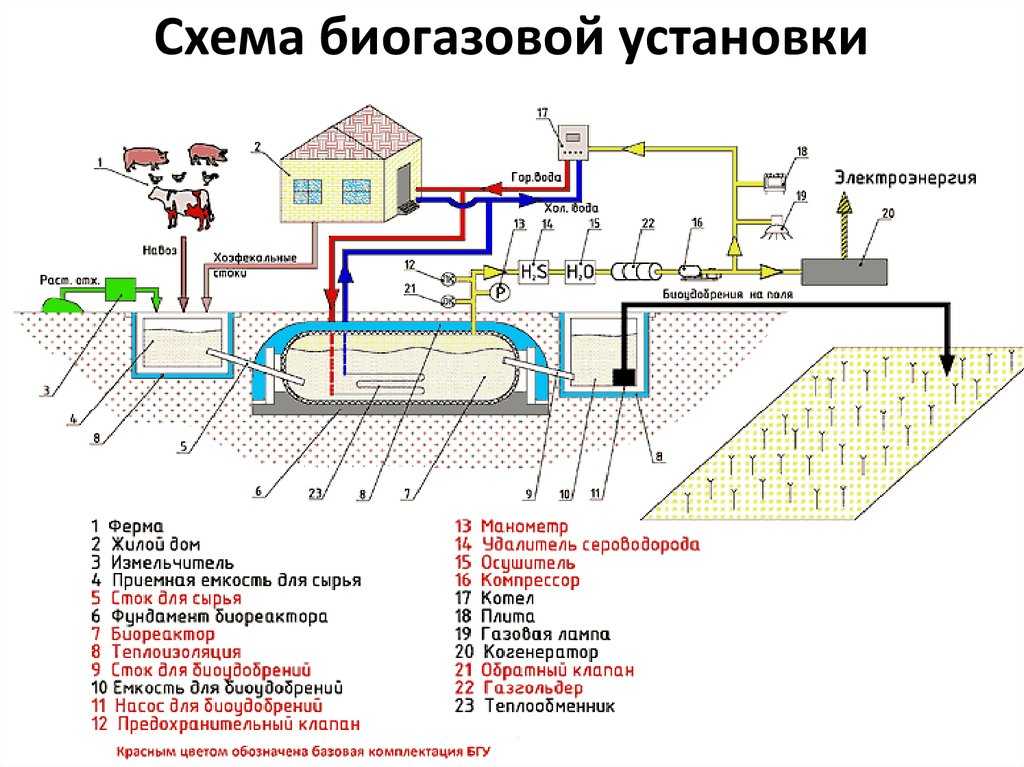

Дополнительное оборудование

Сам бродильный резервуар без вспомогательных устройств не способен обеспечить поддержание необходимой температуры или подачу газа до места его применения. Поэтому к биореактору обязательно присоединяют следующее оборудование:

Газгольдер. Представляет собой газовый накопитель, выравнивающий давление биогаза.
Газовые трубы. Поставляют выработанную газовую смесь к газгольдеру и далее.
Система подогрева биомассы. Теплообменные трубы (змеевики) могут быть расположены внутри реактора, а могут и опутывать его снаружи. Также реактор нередко сам размещается внутри более объемного резервуара, заполненного подогреваемой водой (водяная баня).
Стартовый разогрев реактора может осуществляться газом (котел), электричеством (бойлер) либо другими способами (печка, самонагрев на солнце). После начала выделения тепла и биогаза реактор переходит на самостоятельное поддержание температуры.
Система перемешивания биомассы. Малоразмерные конструкции домашних биореакторов оснащают упрощенным винтом-мешалкой. Движение винта может осуществляться как с помощью энергии биогаза, так и вручную.
Система контроля температуры. Представляет собой устройство из термометра и автоматического регулятора, который включает и выключает биогазовый подогрев.
Клапан для сброса излишнего газа (свеча). Предотвращает разрыв труб от чрезмерного газового давления в системе. В целях недопущения распространения метанового запаха, свеча-клапан поджигает выбрасываемую струю газа.

Кроме базовых деталей, реактор может быть оснащен вспомогательными механизмами. Они облегчают обслуживание БЭС либо преобразуют вырабатываемый биогаз в другие виды энергий.

Конструкция электроискрового станка

Есть схемы, реализовать которые достаточно сложно. Рассматриваемая схема может быть реализована своими руками. Детали для устанавливаемого генератора не в дефиците, их можно приобрести в специализированном магазине. Конденсаторы также имеют большое распространение, как и диодный мост. При этом, создавая самодельный электроискровой станок, следует учесть нижеприведенные моменты:

на конденсаторе указываемое напряжение не должно быть менее 320 Вольт;
количество накопителей энергии и их емкость выбираются с учетом того, что общая емкость должна составлять 1000 мкФ. Соединение всех конденсаторов должно проводится параллельно. Стоит учитывать, что мощность самодельного варианта исполнения увеличивается в случае необходимости получения более сильного искрового удара;
лампу устанавливают в фарфоровый патрон. Следует защитить лампу от падения, устанавливается автомат защиты с силой токи от 2 до 6 Ампер;
автомат используется для включения цепи;
электроды должны иметь прочные зажимы;
для минусового провода используется винтовой зажим;
Плюсовой провод имеет зажим с медного электрода и штатив для направления.

Самодельный проволочный вариант исполнения имеет относительно небольшие габаритные размеры.

Самодельный электроискровой станок

Варианты установок для получения биотоплива

После проведения расчетов необходимо определиться, как изготовить установку, чтобы получить биогаз в соответствии с потребностями своего хозяйства. Если поголовье скота небольшое, то подойдет простейший вариант, который нетрудно изготовить из подручных средств своими руками.

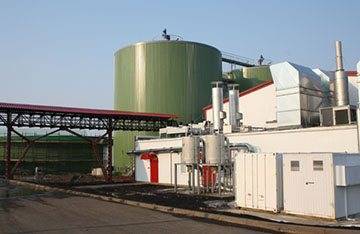

Крупным фермерским хозяйствам, у которых есть постоянный источник большого количества сырья, целесообразно построить промышленную автоматизированную биогазовую систему. В этом случае вряд ли получится обойтись без привлечения специалистов, которые разработают проект и смонтируют установку на профессиональном уровне.

Сегодня существуют десятки компаний, которые могут предложить множество вариантов: от готовых решений, до разработки индивидуального проекта. Для удешевления строительства можно скооперироваться с соседними хозяйствами (если такие имеются поблизости) и построить одну на всех установку для получения биогаза.

Следует учесть, что для постройки даже небольшой установки необходимо оформить соответствующие документы, сделать технологическую схему, план размещения оборудования и вентиляции (если оборудование устанавливается в помещении), пройти процедуры согласования с СЭС, пожарной и газовой инспекцией.

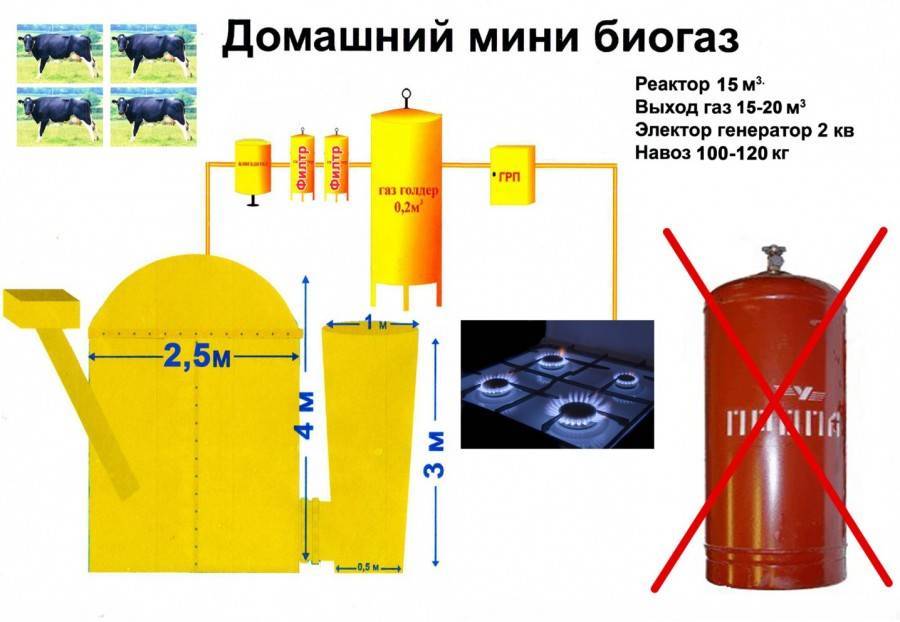

Мини-завод по производству газа на покрытие нужд небольшого частного хозяйства можно сделать собственноручно, ориентируясь на конструкцию и специфику устройства установок, выпускаемых в промышленном масштабе.

Самостоятельным мастерам, решившим заняться сооружением собственной установки, надо запастись емкостью для воды, водопроводными или канализационными пластиковыми трубами, угловыми отводами, уплотнителями и баллоном для хранения полученного в установке газа.

Галерея изображенийФото из Основной элемент будущей установки — пластиковый бак с плотно притертой крышкой. На фото емкость 700 л, ее надо подготовить к работе: разметить и вычертить отверстия для входа труб Потребуются ПВХ трубы для ввода в в емкость, переходник в качестве воронки, пластиковые уголки, шланг для подачи воды в емокость, клей, штуцер для крепления его в крышке и клапан для перекрытия Абрис отверстий удобнее очертить, используя трубу, которая будет в него заводиться. Отверстие следует вырезать с максимальной аккуратностью В вырезанные отверстия аккуратно заводятся трубы. Они не должны быть повреждены заусенцами, получившимися в процессе резки. Место соединения заливается клеем и герметиком Труба, предназначенная для загрузки сырья для переработки, устанавливается так, чтобы между дном емкости и ее нижним краем осталось 2 — 5 см Переходник в качестве воронки для загрузки сырья используется, т.к. сооружаемый агрегат предназначен для переработки остатков еды. Для загрузки навоза воронка и трубы нужны побольше Аналогичным образом формируется отверстие и устанавливается горизонтальная выпускная труба. Заведенный в бак край трубы оснащается уголком В крышке вырезается отверстие, в которое устанавливается шланг, поставляющий необходимую для переработки воду Шаг 1: Самодельный мини-завод для выработки биогазаШаг 2: Соединительные детали для портативной установкиШаг 3: Формирование отверстий для ввода пластиковых трубШаг 4: Установка ПВХ трубы в вырезанное в баке отверстиеШаг 5: Правила установки трубы загрузки сырьяШаг 6: Установка адаптера в качестве воронки на трубуШаг 7: Установка и крепление выпускной трубы установкиШаг 8: Крепление шланга для подвода воды в крышке

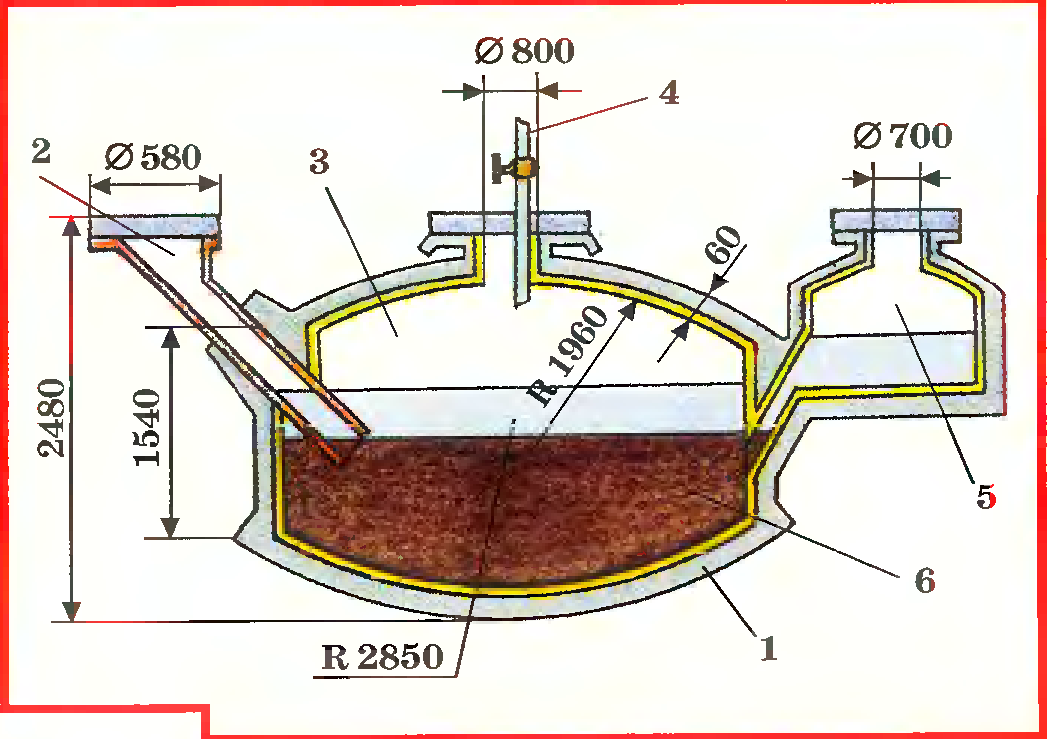

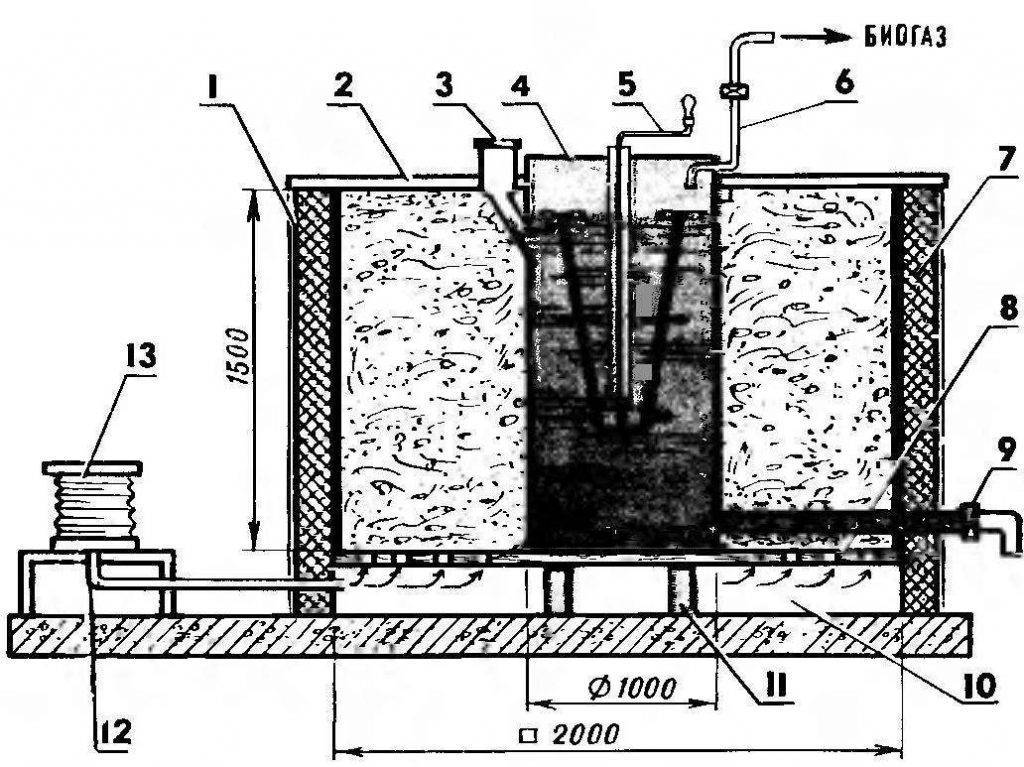

Как построить реактор на биоматериале

Если биомассы немного, вместо бетонной емкости, можно взять железную, например, обычную бочку. Но она должна быть крепкой, с качественными сварными швами.

Количество сделанного газа напрямую зависит от объема сырья. В маленькой емкости его получится немного. Чтобы получить 100 кубометров биогаза, нужно переработать тонну биологической массы.

Для повышения прочности установки ее обычно заглубляют в землю. Реактор должен иметь входную трубу для загрузки биомассы и отводное отверстие для удаления отработанного материала. Сверху в баке должно быть отверстие, через которое выводится биогаз. Лучше закрывать его на гидрозатвор.

Для правильной реакции емкость должна быть герметично закрыта, без доступа воздуха. Гидрозатвор обеспечит своевременный вывод газов, что предотвратит взрыв системы.

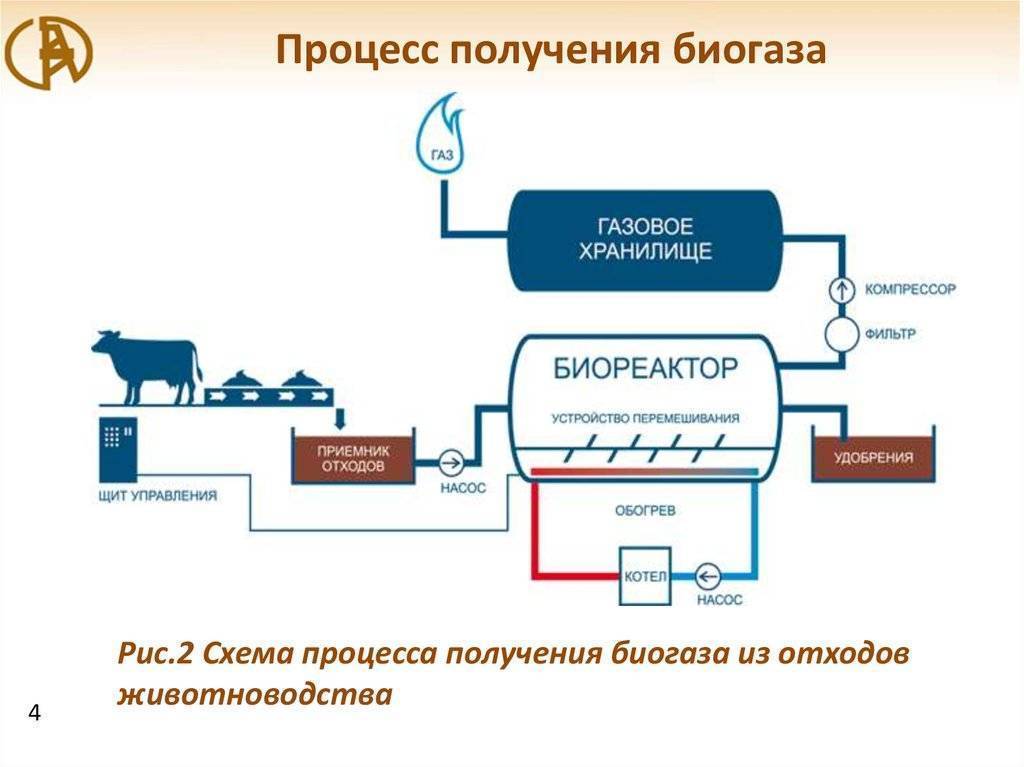

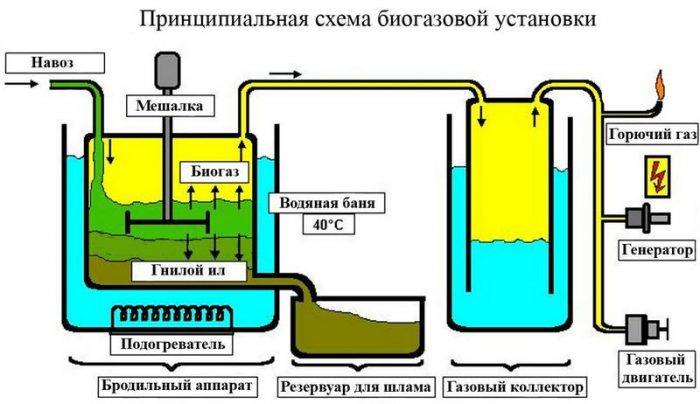

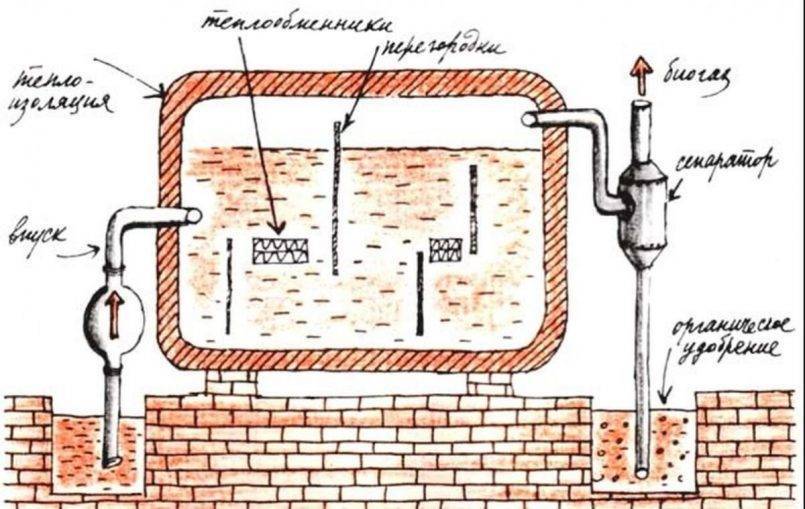

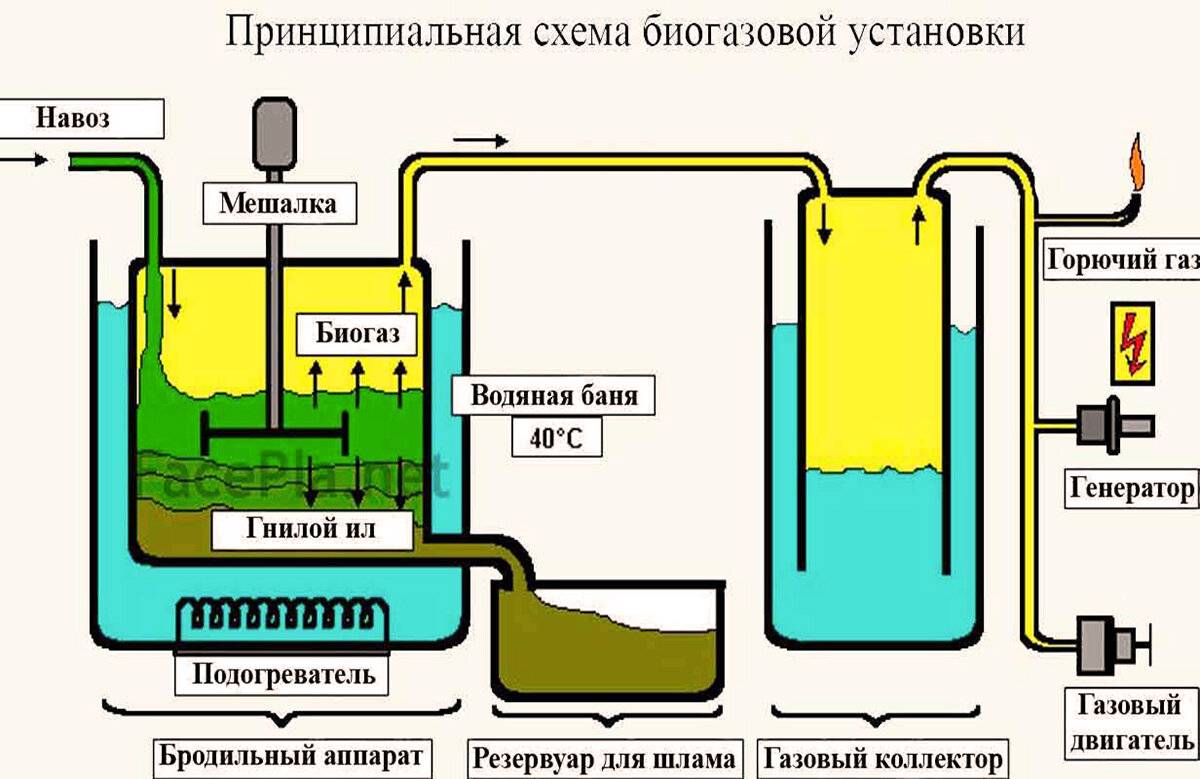

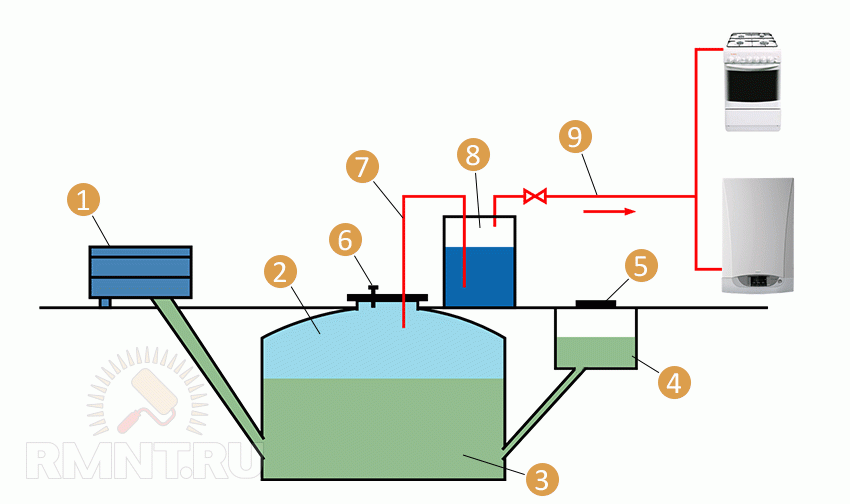

Принцип действия установок для получения биогаза

В общих чертах установка по производству биогаза работает по тому же принципу что и привычные септики для очистки стоков в автономных системах канализации. Их конструкция должна быть обеспечена вентиляционными трубами для отвода смеси метана и других газов, образующихся в результате переработки анаэробными бактериями органики.

Принцип работы печи на отработанном масле

А основное отличие заключается именно в назначении, биогазовая установка обеспечивает не только переработку различных органических веществ, но и сбор получаемого газа в специально оборудованные резервуары.

Экономическая эффективность применения данных установок будет обеспечена при наличии бесплатного доступа к органическим отходам жизнедеятельности сельскохозяйственных животных. То есть, технология получения биогаза из навоза наиболее выгодна при монтаже устройства в районах деятельности крупных животноводческих ферм, способных обеспечить доступное сырье круглый год.

Для того, чтобы получить около 100 кубометров биогаза, необходимо переработать приблизительно 1 тонну органики.

Переработка навоза происходит в специальной герметичной емкости, объем которой зависит от возможного количества получаемого сырья. Стандартная схема биогазовой установки предполагает загрузку 2/3 общего объема резервуара, отдача сырья в данном случае будет существенно большей.
При разложении органических веществ в результате безвоздушного брожения, вызванного жизнедеятельностью анаэробных бактерий, образуется смесь газов. Значительную часть смеси составляет метан (60%), кроме того образуется углекислый газ (35%) и некоторые другие химические соединения.
После очистки от примесей метан, получаемое качество которого позволяет использовать его как топливо, поступает на хранение в газгольдер.
Отработанная органика (навоз) используется в качестве удобрений, биоустановку необходимо подвергать периодической чистке.

Наладить производство биогаза в домашних условиях сложно, но вполне возможно. При этом необходимо соблюдать все требования по безопасной эксплуатации газового оборудования.

Монтируем установку

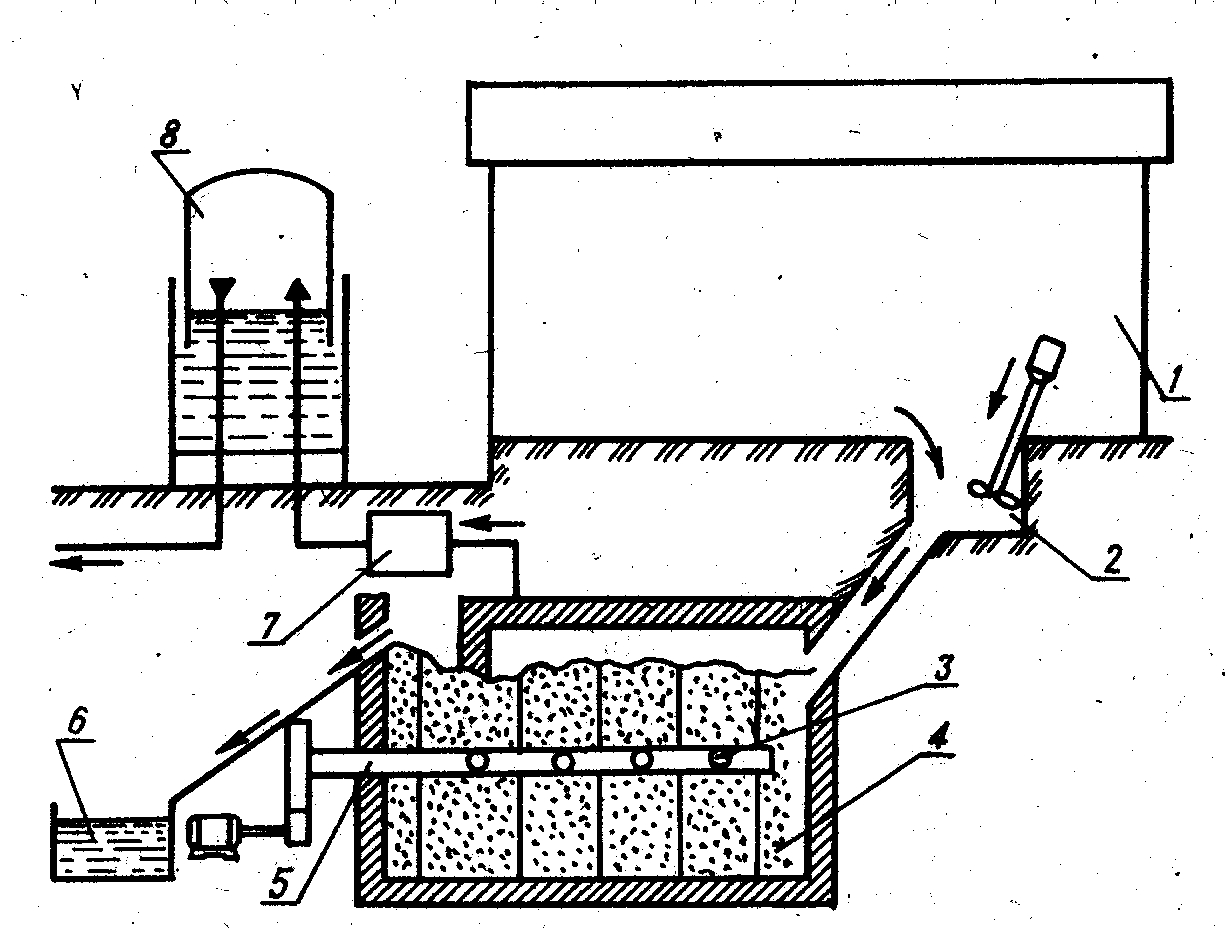

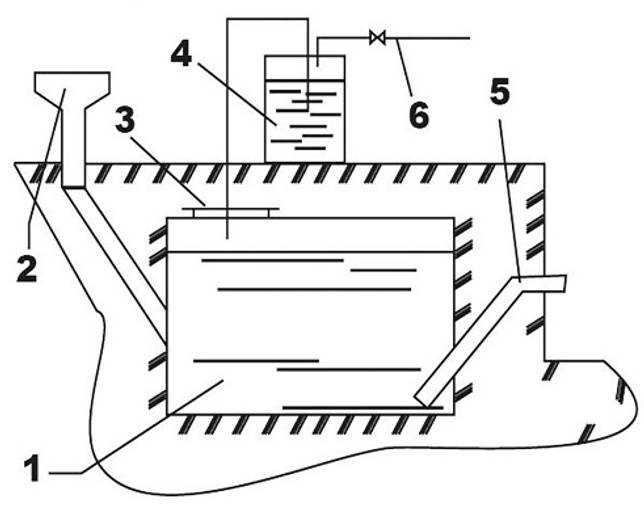

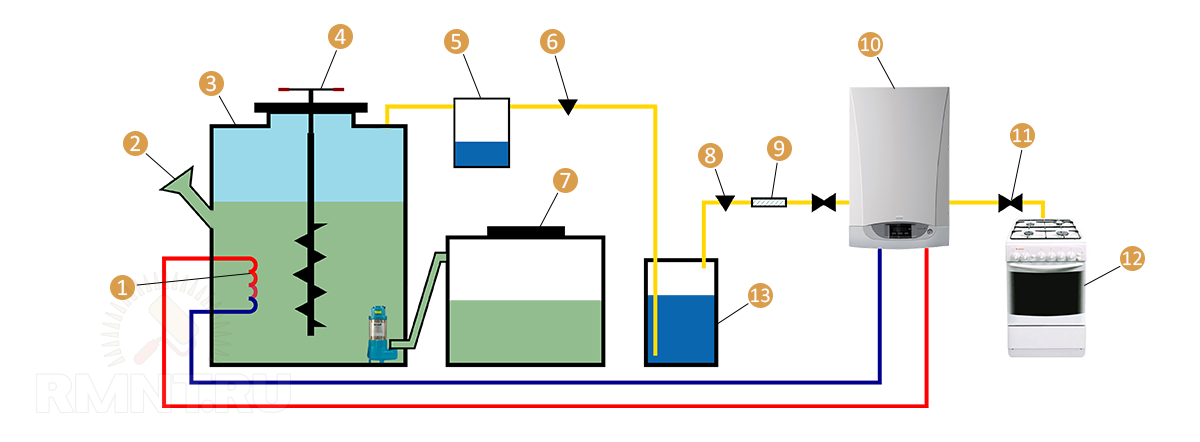

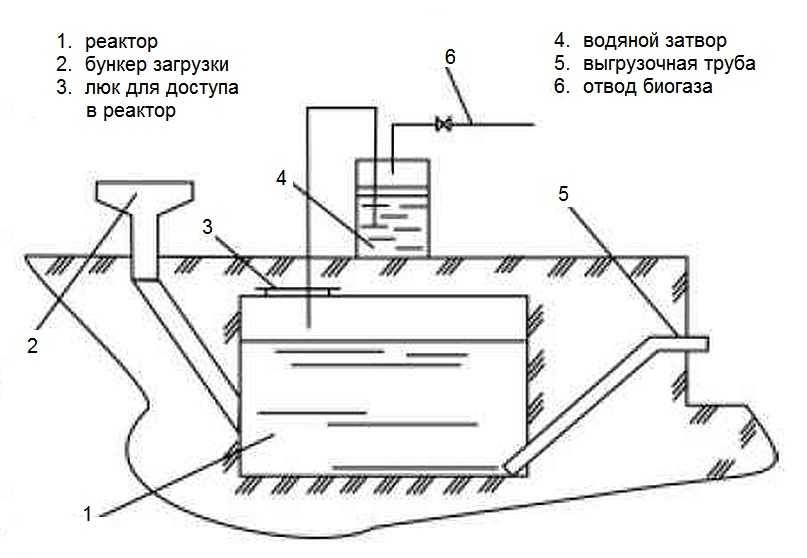

Схема биогазовой установки с ручной загрузкой

На первом этапе нужно определиться с количеством возможного сырья, какой объем отходов жизнедеятельности животных накапливается каждый день, сколько травы или жмыха можете позволить себе расходовать на нужды обогрева. Определите объем реакционной коробки, в которой планируете вырабатывать газ, и выберите место под установку. Это самый ответственный момент. Оборудование стоит установить в отдельном помещении во избежание аварийных ситуаций (все-таки имеем дело с опасным газом метаном) и с учетом неприятного запаха, выделяемого при работе. Завершающий этап: монтируем трубы для загрузки и выгрузки материала. Подготавливаем яму необходимого размера для оборудования.

Итак, резервуар для реактора помещен в подготовленную яму или у стены отдельного помещения, трубы подведены, приступаем к монтажу загрузочного отделения и системы газоотвода.

Устанавливаем крышку на входное отверстие, которая будет служить дверцей для загрузки сырья в топку. Проверяем герметичность. Помните, что кислород не должен поступать в систему. Производим теплоизоляцию. Биогазовая установка сделана своими руками и готова к работе. Поздравляем!

С ручной загрузкой без подогрева или с естественным/пневматическим подогревом – это самая функционально простая энергоустановка. Для ее изготовления понадобятся реактор, бак для загрузки сырья, прибор для отбора и использования полученного газа и устройство для выгрузки перебродившего материала. По указанной схеме сделать установку способен любой хозяин.

Более подробно посмотреть на процесс установки по выработке биологического газа вы можете на видео:

Факторы, влияющие на производство биогаза

Объем продуцируемого дружной командой микробов биогаза при различных условиях может меняться и зависит от ряда факторов.

Вид сырья

Больше всего биогаза можно получить из отходов пищевой промышленности, содержащих сахарный жом и большое количество жиров. Наименее выгодным видом сырья является навоз крупного рогатого скота.

Навоз — сырье для биогаза

Температура

С ростом температуры производительность бактерий увеличивается. По температурному режиму газогенераторы делятся на три типа.

Психрофильные

Это установки без подогрева, в которых температура поддерживается в пределах от 18 до 25 градусов. В настоящий момент почти не применяются.

Мезофильные

Благодаря подогреву температурный режим выдерживается в пределах от 25 до 40 градусов.

Достоинства:

низкие энергозатраты;
аминокислотный состав удобрений является максимально полезным.

Недостатки:

относительно низкая производительность по биогазу;
отсутствие обеззараживающего эффекта (в сырье содержатся болезнетворные бактерии, от которых следовало бы избавиться).

Газогенераторы, применяемые раньше для автомобилей, вполне подходят и для домашнего использования. Как сделать газовый генератор своими руками по шагам, читайте в статье.

О плюсах использования электрогенератора на дровах читайте тут.

Если вы живете в частном доме, то у вас есть уникальный шанс испробовать различные варианты альтернативных источников энергии. Здесь https://microklimat.pro/sistemy-otopleniya/alternativnoe-otoplenie/alternativnye-istochniki-energii-dlya-chastnogo-doma.html вы найдете обзор вариантов установок для получения бесплатной энергии.

Термофильный

Применяется интенсивный подогрев, температура превышает 40 градусов.

Достоинства:

высокая производительность;
гибнут болезнетворные бактерии.

Недостатки:

высокие энергозатраты;
низкое качество удобрений.

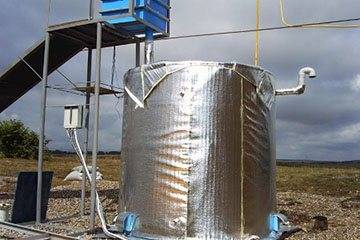

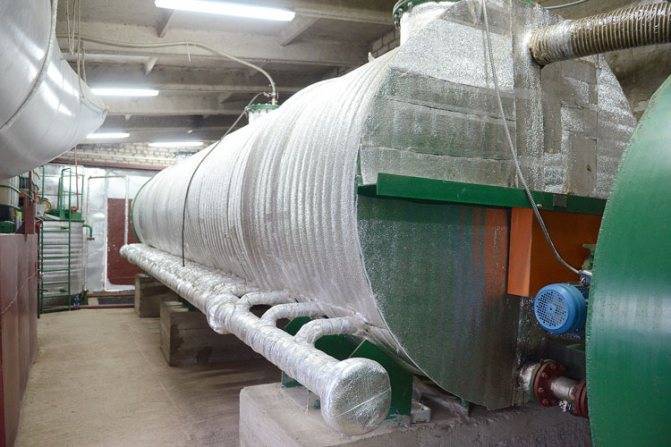

Термофильный биореактор на навозе

Для каждого вида сырья существует оптимальный температурный режим. Почему нельзя просто разогреть реактор до максимально возможной температуры? По двум причинам:

из-за роста энергозатрат понизится рентабельность установки;
с ростом температуры увеличивается и количество свободного аммиака.

Последняя зависимость приводит к торможению газогенерации (этот газ является токсичным для бактерий).

Обмен веществ и свобода перемещения

Сырье должно быть достаточно разжиженным, чтобы микробы и пузырьки газа могли в нем двигаться. Для этого в установку доливают горячую воду, доводя влажность загрузки до 85% зимой и до 92% летом.

Чтобы в реакторе лучше происходили обменные процессы, его содержимое нужно время от времени (примерно каждые 4 – 6 часов) перемешивать.

Время брожения

Если сырье выгружать раньше положенного срока, бактерии не будут успевать компенсировать потери в численности и производительность их колоний упадет.

При чрезмерно длительной выдержке производительность также снижается из-за недостатка питательных веществ.

В среднем оптимальное время брожения составляет:

для психрофильного режима: 30 – 40 суток или более;
для мезофильного: 10 – 20 суток;
для термофильного: 5 – 10 суток.

Оптимальное значение опять же зависит от сырья. Углерода должно быть раз в 10 – 20 больше, чем азота.

Что такое биогаз и как его можно использовать?

Владельцам приусадебных хозяйств известно: сложив в кучу любое растительное сырье, птичий помет и навоз, через время можно получить ценное органическое удобрение. Но немногие из них знают, что биомасса разлагается не сама по себе, а под воздействием различных бактерий.

Перерабатывая биологический субстрат, эти крошечные микроорганизмы выделяют продукты жизнедеятельности, в том числе – газовую смесь. Большую часть ее (около 70%) составляет метан – тот самый газ, что горит в горелках бытовых плит и обогревательных котлов.

Идея использовать такое экотопливо для различных хозяйственных нужд не нова. Устройства по его добыче использовали еще в древнем Китае. Возможностью использовать биогаз занимались и советские новаторы в 60-х годах прошлого столетия. Но настоящее возрождение технология пережила в начале двухтысячных. На данный момент биогазовые установки активно используют в Европе и США для отопления домов и прочих нужд.

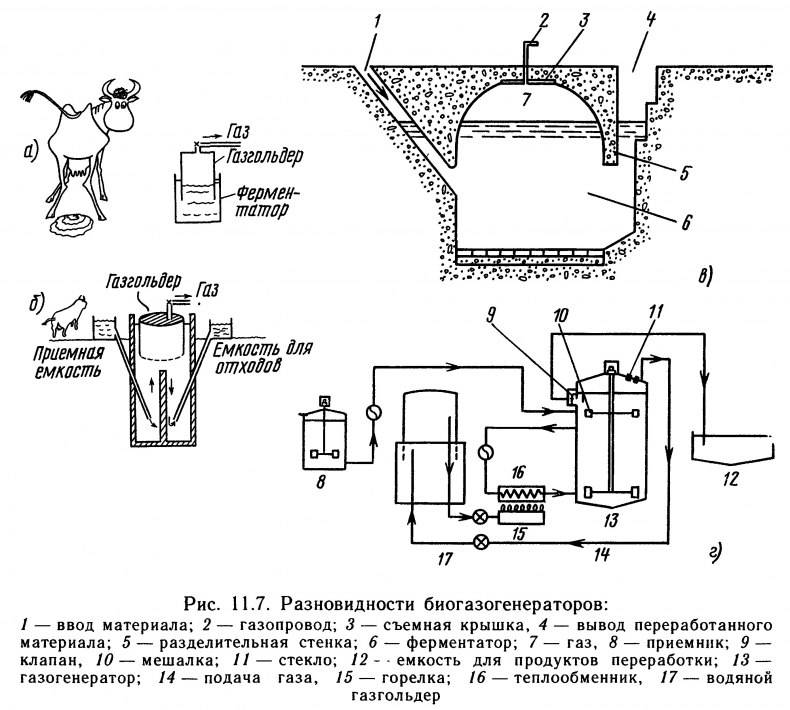

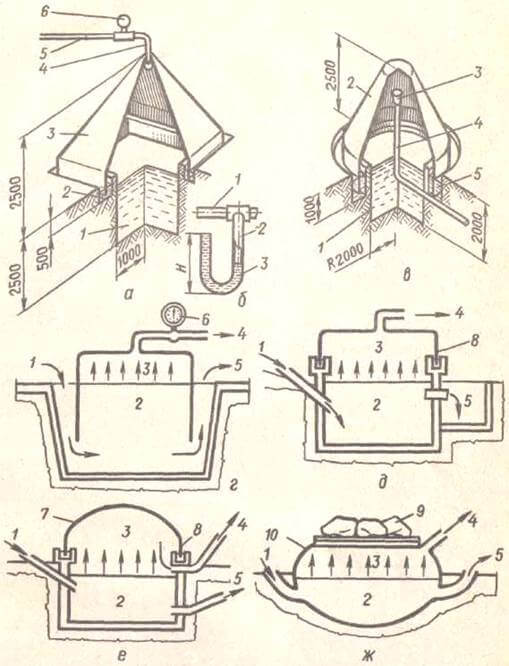

Разновидности биогазовых установок

Их различают по внешнему виду, а также по составным элементам конструкции и используемым при создании материалам.

По типу загрузки

По типу загрузки сырья существует две разновидности установки — беспрерывной загрузки и порционной.

Они отличаются друг от друга временем сбраживания сырья и регулярностью загрузки. Самой эффективной с точки зрения получения биогаза является установка непрерывной загрузки.

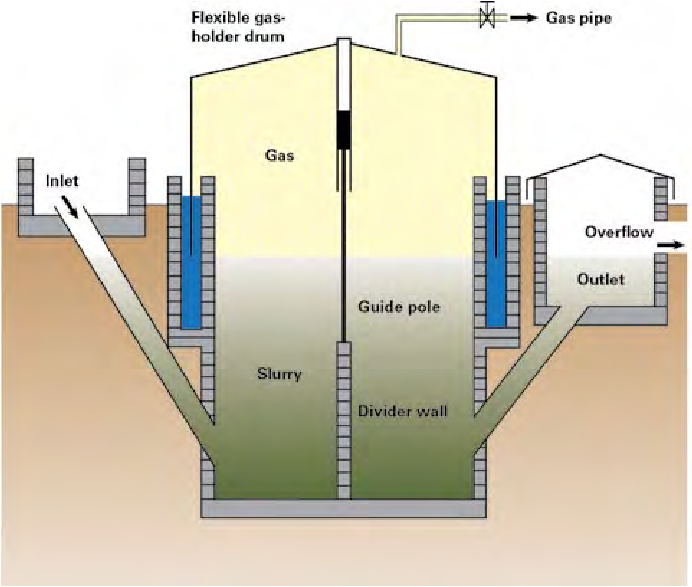

По внешнему виду

Внешний вид устройства зависит от метода накопления и хранения биогаза. Он может собираться в специальном газгольдере, в верхней части реактора или под гибким куполом, плавающим или стоящим отдельно от реактора.

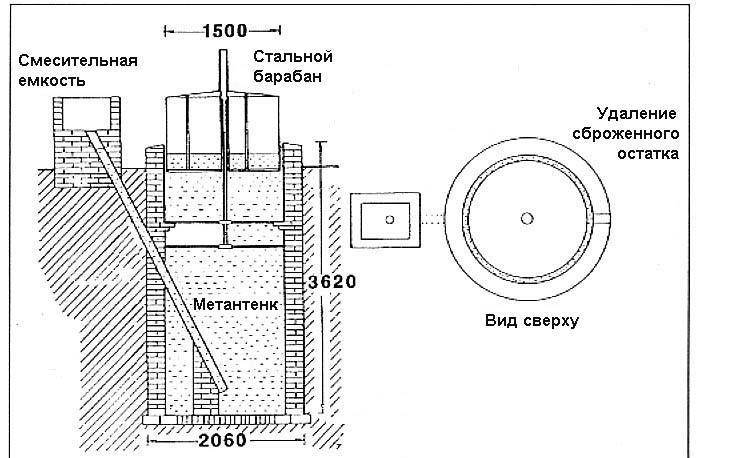

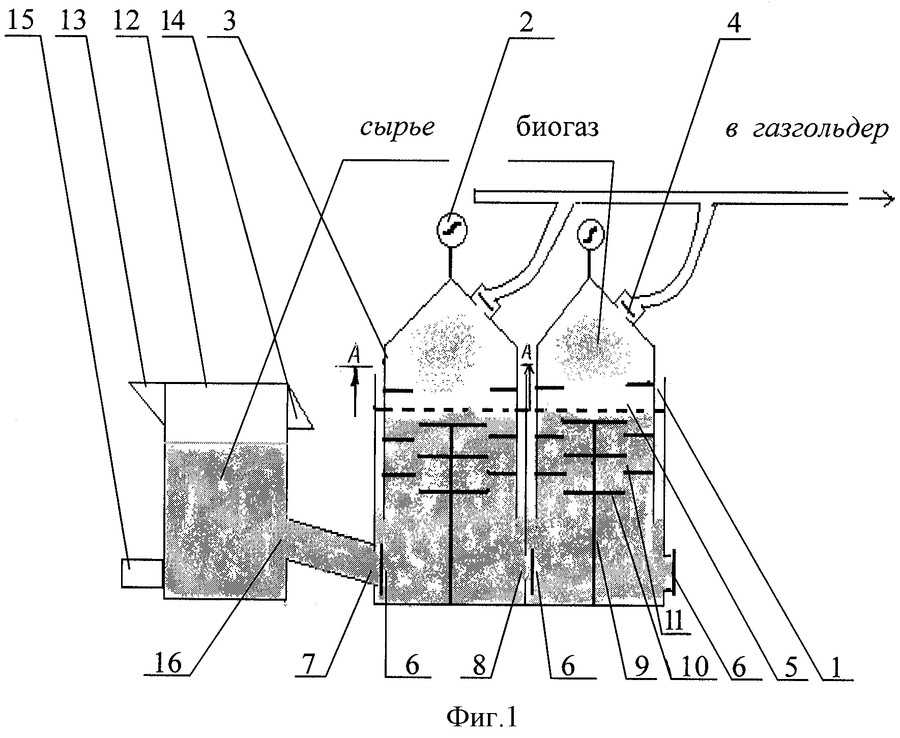

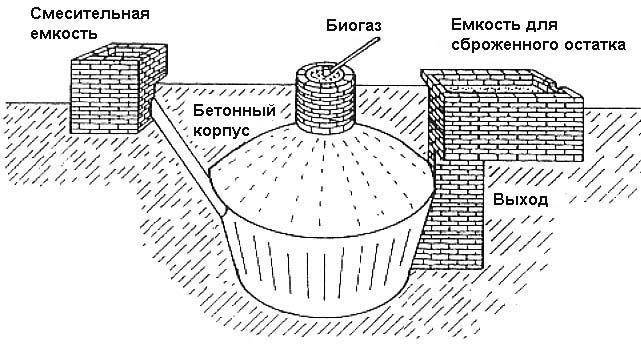

Конструктивные особенности биореактора

Основные элементы биореактора для производства биогаза — непосредственно емкость для переработки навоза, бункер с люком под загрузку сырья, гидрозатвор, труба для выгрузки переработанной биомассы и трубопровод для отвода газовой смеси. Сооружение подобной конструкции на дачном участке требует решения целого ряда вопросов:

необходимо выбрать оптимальное место для бетонной емкости реактора;
в основании должны быть герметичные отверстия для удаления переработанных отходов;
размер реактора должен соответствовать желательным объемам выработки газа и соображениям безопасности. Интенсивная реакция в маленькой емкости станет причиной ее разрыва, тогда как выделение значительного пространства под небольшое количество сырья сделает работу конструкции малоэффективной.

Специалисты, занятые разработкой схем биореакторов, рекомендуют рассчитывать параметры модели из расчета ее оптимального заполнения — на две трети объема. Такое количество биомассы создаст необходимое давление для отвода газа и обеспечит переработку всего объема сырья. Практические опыты показывают: из тонны сырья можно получить до 100 кубометров биогаза.

Для более надежной установки емкость биореактора частично заглубляется в грунт, что позволяет снизить риск ее промерзания в зимнее время. Вместо железобетонной конструкции можно использовать металлическую бочку с прочными стенами достаточной толщины, изготовленную из химически стойкого сплава. Ниже приведена схема биореактора, сборка модели которого не составит труда даже для начинающих мастеров.

Преимущества и недостатки системы

Биогазовые установки имеют немало преимуществ, но и недостатков хватает, поэтому перед началом проектирования и строительства следует все взвесить:

Утилизация отходов. Благодаря биогазовой установке можно получить максимум пользы от мусора, от которого все равно пришлось бы избавляться. Эта утилизация менее опасна для окружающей среды, чем закапывание отходов.
Возобновляемость сырья. Биомасса – это не уголь и не природный газ, добыча которых истощает запасы ресурсов. При ведении сельского хозяйства сырье появляется постоянно.
Относительная небольшое количество СО2. При получении газа окружающая среда не загрязняется, а вот при его использовании в атмосферу выделяется небольшое количество двуокиси углерода. Оно не опасно и не способно критично изменить экологию, т.к. его поглощают растения в процессе роста.
Умеренное выделение серы. При сгорании биогаза в атмосферу попадает небольшое количество серы. Это негативное явление, однако его масштабы познаются в сравнении: при сжигании природного газа загрязнение окружающей среды окислами серы гораздо больше.
Стабильная работа. Производство биогаза более стабильно, чем работа солнечных батарей или ветряков. Если энергией солнца и ветра нельзя управлять, то биогазовые установки зависят от деятельности человека.
Можно использовать несколько установок. Газ – это всегда риски. Чтобы снизить потенциальный ущерб в случае аварии, можно рассредоточить по участку несколько биогазовых установок. Если правильно спроектировать и собрать систему из нескольких ферментаторов, она будет работать стабильнее, чем один крупный биореактор.
Выгоды для сельского хозяйства. Для получения биомассы высаживают некоторые виды растений. Можно выбрать такие, которые улучшают состояние грунта. Например, сорго снижает эрозию почвы, улучшает ее качество.

У биогаза есть и недостатки. Хотя это относительно чистое топливо, оно все же загрязняет атмосферу. Также могут возникать проблемы с поставками растительной биомассы. Безответственные владельцы установок нередко заготавливают ее так, что истощают землю и нарушают экологический баланс.

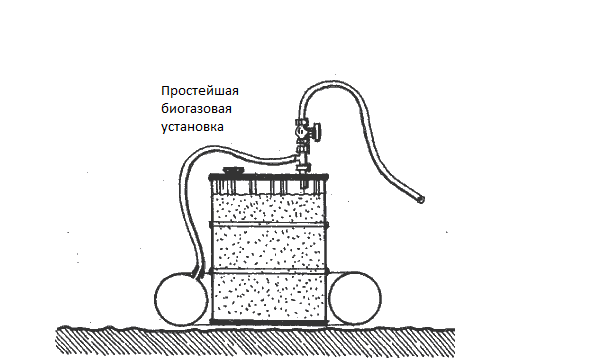

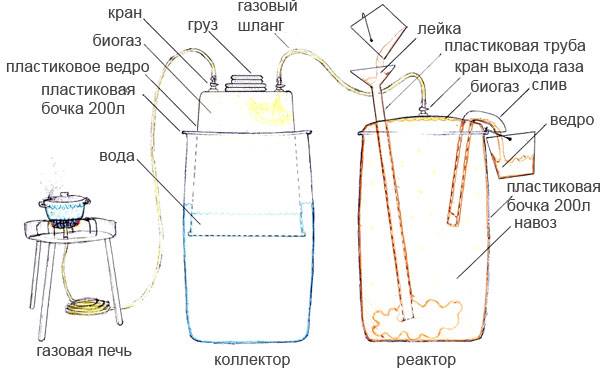

Как сделать установку самостоятельно

Итак, если положительные стороны перевешивают отрицательные, можно приступить к сборке биогазовой установки для частного дома своими руками. Чтобы понять принесет ли устройство реальную пользу, можно попробовать с небольшой конструкции. Она обеспечит топливом, например, обычную кухонную газовую печку. Так как, чем больше будет установка, тем дороже она обойдется.

Добывать биогаз своими руками можно с помощью следующих материалов:

две 100 литровые бочки;
ПВХ-трубы двух диаметров, например, 20 и 40 мм, тройники, уголки;
газовые шланги;
переходники с металла на пластик;
две камеры от грузовой машины;
переходники под ниппель;
запорная арматура;
водяной фильтр;
ведро с водой;

Примечательность подобной системы в том, что со временем бочек можно добавлять сколько угодно. Но пока можно обойтись одной или двумя.

Самостоятельная сборка установки

Итак, порядок действий, следующий:

Берем две бочки. Их обязательно нужно хорошо вымыть и высушить. А еще лучше простерилизовать.
Далее спаиваем из труб меньшего диаметра систему, которую потом накрутим на выходное отверстие бочки, как на картинке. В нее должен войти переходник с металлической резьбы, запорная арматура и переходник под газовый шланг. Тоже самое проделываем со второй бочкой.
Следом берем тройной переходник для газовых шланг, соединяем две бочки и пускаем длинную шлангу к фильтру, в котором будет растворяться часть углекислого газа.
От фильтра пускаем трубы вниз, а потом вверх с переходом на больший диаметр. В нижней точке делаем выходную трубу с запорной арматурой. В этой системе будет удаляться сероводород и конденсат.
От трубы большего диаметра снова ставим переходник на меньший и пускаем магистраль, откуда будут идти три шланги.
Для первой шланги напаиваем тройник и переходник под газовый шланг. Эту шлангу нужно подключить к газовым приборам, например, к печке.
Так как печка не будет постоянно гореть, нужно предусмотреть хранилище для вырабатываемого газа. Этим хранилищем как раз выступают камеры. Их можно заменить на любую пластиковую емкость, но на первое время достаточно и их. Точно также, как со шлангом под печку, под каждую камеру напаивается тройник (для последней нужен только уголок, или тройник с заглушкой) и переходник под шланг.
На шланг одевается переходник, как на обычном насосе, и подсоединяется к ниппелям.

Все, конструкция собрана. Остается только заполнить бочки конденсатом и ждать две недели, пока бактерии не начнут вырабатывать метан.

Что такое биогаз + немного истории

Биогаз образуется в результате последовательного трёхступенчатого разложения (гидролиз, кислото- и метанообразование) биомассы различными видами бактерий. Полезная горючая составляющая — метан, может присутствовать также водород. Процесс бактериального разложения, в результате которого образуется горючий метан

В большей или меньшей степени горючие газы образуются в процессе разложения любых остатков животного и растительного происхождения.

Ориентировочный состав биогаза, конкретные пропорции составляющих зависят от применяемых сырья и технологии

Люди издавна пытаются использовать этот вид природного топлива, в средневековых хрониках содержатся упоминания о том, что жители низменных районов нынешней Германии ещё тысячелетие назад получали биогаз из гниющей растительности, погружая в болотную жижу кожаные мехи. В тёмные средние века и даже просвещённые столетия наиболее талантливые метеористы, благодаря специально подобранной диете умевшие пустить и вовремя поджечь обильный метановый flatus, вызывали неизменный восторг публики на весёлых ярмарочных представлениях. Промышленные биогазовые установки с переменным успехом начали строить с середины XIX века. В СССР в 80-е годы прошлого века была принята, но не реализована госпрограмма по развитию отрасли, хотя с десяток производств всё же запустили. За рубежом технология получения биогаза совершенствуется продвигается относительно активно, общее число работающих установок исчисляется десятками тысяч. В развитых странах (ЕЭС, США, Канада, Австралия) это высокоавтоматизированные крупные комплексы, в развивающихся (Китай, Индия) — полукустарные биогазовые установки для дома и небольшого крестьянского хозяйства.

Процентное соотношение числа биогазовых установок в странах Евросоюза. Отчётливо видно, что технология активно развивается только в Германии, причина — солидные государственные дотации и налоговые льготы

Самостоятельное производство биогаза
