Для чего делается звукоизоляция
Изоляция канализационных труб в квартире проектируется вместе с самой канализационной системой (рис. 1). Это не очень сложное дело, которое не требует применения специальных инструментов. Шумоизоляция стояков может быть выполнена своими руками любым человеком, умеющим держать обыкновенные ножницы. Но для этого нужно хорошо понимать, почему же шумит труба. Найдены следующие причины шума:
- ударная;
- атмосферная;
- резонансная;
- вибрационная.
Ударный шум появляется при падении воды в стояке, которая бьется о стенки. Шум может быть и атмосферным при попадании ветра в пластиковый стояк. Резонансные шумы — это усиленные трубой посторонние звуки. Вибрационные — это шумы, передающие всевозможные колебания здания или его частей. Труба стояка — прекрасный резонатор многих звуков, частота которых может колебаться от нескольких герц до нескольких десятков герц. Звуки могут возникать и при деформации самой трубы в результате ее изгиба, сжатия или растяжения.
Рисунок 2. Полипропиленовые трубы.
Почему шумит пластик, а чугун — нет? Чугун — это сплав, состоящий из микроскопических зернышек, которые имеют различный состав. Эти зернышки способны тереться друг о друга и поглощать посторонние шумы. Внутри чугунной трубы быстро появляется налет, который начинает выполнять функции звукоизоляции канализационного стояка.
Шум принято измерять в децибелах (дБ). Шум автомагистрали или металлообрабатывающего цеха равен примерно 70-80 дБ. Шум рок-концерта или работы кузнечно-прессового цеха — 90-100 дБ. Современный реактивный самолет на взлете — 110-120 дБ. При 130 дБ наступает болевой порог, 140 дБ — лопаются перепонки в ушах. Поэтому уровень шумоизоляции канализационных стояков должен снижать шумы как минимум на 20-30 дБ. Стандартная норма степени шума в жилом помещении — 26 дБ.
Правила обустройства канализации в квартире
Схема канализации
Так как замена канализации будет происходить в многоквартирном доме, в котором расположенные друг над другом квартиры имеют общий стояк, то не забудьте оповестить соседей о предстоящем проведении работ. Ведь вы доставите им ряд неудобств, о чем лучше предупредить.
Соединение канализационных труб
Кроме того, придется договориться с организацией, занимающейся обслуживанием дома, об отключении подачи воды. Так, вы как минимум обезопасите себя от деятельности забывчивых соседей, связанной с санузлом.
Схема канализации в квартире
С чисто технической точки зрения необходимо учесть следующие нюансы.
Многие специалисты не рекомендуют производить замену чугунного стояка без особой надобности, так как этот материал действительно прочный, а демонтаж трубы из чугуна – сложный процесс, который в случае необходимости лучше предоставить профессионалам.Чугунный стояк
Современным материалом, наиболее подходящим для монтажа собственными силами, являются трубы и фитинги, выполненные из пластика.Трубы и фитинги из пластика

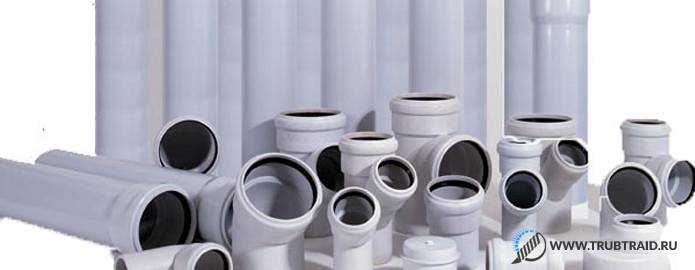

Трубы и фитинги из пластика
Важным условием при монтаже разводки является соблюдение уклона на каждый погонный метр трубопровода. Величина наклона зависит от диаметра трубы. Если сечение труб составляет 5 см, то уклон должен быть около 3 см, при диаметре 11 см – 2 см. Изменение наклона не стоит допускать как в большую, так и в меньшую стороны, потому что это в итоге будет приводить к засору.Уклон труб
Диаметр труб зависит от их назначения. Стояк, который будет принимать на себя стоки в больших порциях, должен иметь сечение 100-110 мм. Это касается, например, вертикальной трубы, собирающей сточные воды унитаза, стиральной и посудомоечной машин. Если установка последней не планируется, а ванная комната имеет отдельный стояк, то вертикальный трубопровод, принимающий воду из кухни, может иметь диаметр 5 см
Для канализационной разводки лучше применять трубы диаметром в 4-5 см
Важно учитывать, что канализационная система в процессе эксплуатации подвержена динамике. По этой причине при раструбном соединении необходимо вставлять гладкий конец одной трубы в раструб другой не полностью, оставляя зазор в 10 см. Это компенсирует увеличение длины труб при росте температуры
Это компенсирует увеличение длины труб при росте температуры
Другая динамика связана с создание в трубопроводе внутреннего напряжения, что регулируется двумя видами крепления стояка при помощи хомутов, о чем будет сказано ниже. На трубах, отводящих воду из кухонных раковин и посудомоечных машин, рекомендуется устанавливать жироуловители.Жироуловители
Из всех сантехнических приборов в самой нижней точки внутриквартирной канализационной сети должен находиться унитаз. Обязательным является наличие гидрозатворов после сантехники, в которых остается жидкость, препятствующая проникновению в помещение зловонных запахов.Гидрозатвор для канализации
Если в процессе эксплуатации старой сети из сливов сантехники исходил характерный запах, а во время спуска воды из унитаза или стиральной машины из труб раздавался громкий хлюпающий звук, то это говорит о плохой вентиляции стояка. Возможно, забилась фановая труба. Тогда необходимо вызвать слесаря из обслуживающей ваш дом организации. Однако в некоторых случаях простой чистки вентиляции недостаточно. Тогда стояк оборудуют обратным клапаном.Обратный клапан для канализации
После того как произведены все замеры, составлена схема, учитывая все нюансы, и подобраны и куплены необходимые материалы, можно приступать к процессу демонтажа, если речь идет о замене старой сети.
Когда нужна звукоизоляция
Полная тишина также плохо влияет на психику, как и громкий звук. Хотя в реальной жизни её нет. Тихий шёпот или шелест листвы имеют уровень 10-20 дБ, а разговор вполголоса — 40 дБ. По санитарным нормам комфортным считается общий уровень шума порядка 25-30 дБ.
Если провести сравнение, то «падающая вода» при контакте со стенами трубы и приводит к возникновению шума, который явно громче тихого шёпота. Особенно сильно он проявляется, если канализация сделана из пластиковых труб. В отличие от чугунных, они на некоторых частотах усиливают звуки за счет возникновения резонанса. По сути трубы из упругого тонкого пластика сродни музыкальным духовым инструментам.
В чугунных трубах такого эффекта нет из-за его структуры. Чугун это сплав микроскопических частиц, которые гасят вибрации за счет трения.
Есть пластиковые трубы для внутренней канализации со свойствами чугуна. Если быть точным, то это трехслойный «сэндвич», средний слой которого не «чистый» пластик, а композитный материал на основе вяжущих полимерных смол и наполнителя из минерального порошка (пудры). У дорогих образцов это помол какой-либо горной метаморфической породы средней плотности (мрамора, доломита), у тех торговых марок, что подешевле — «пудра» известняков. Визуально это белые трубы с более толстой стенкой, на которой нанесены две полосы — красного и зеленого цвета. Стоимость труб высокая, а у Rehau — очень высокая. И это еще не всё — к ним надо аналогичные по свойствам фитинги, прокладки и узлы крепления. А они стоят также недешево, плюс нужен правильный монтаж системы с «нуля».
Но цены это не главный аргумент в пользу обычных пластиковых труб. Так уж принято, что трубы и стояки «прячут» в перегородках или коробах (их начали прятать еще в проектах «девятиэтажек» советских времен). А внутри короба можно провести шумоизоляцию канализации с помощью недорогих материалов.
Как сделать канализацию молчаливой?
Существует несколько методов решения проблемы.
Самое банальное решение. Нужно изолировать элементы канализационной системы обычными материалами. Этапы работы:
- подготовить технические ниши для трубопровода;
- обмотать трубы мягким утеплителем и спрятать их.
Плюсы метода:
- простота и доступность;
- уровень шума несколько снижается.
Недостатки:
- увеличение конечной стоимости работ (приходится использовать дополнительные утеплительные материалы);
- колебания все равно распространяются через крепежи; полностью проблема шума не решается.
2. Использование бесшумной канализации.
При монтаже канализационной системы применяются специальные толстостенные трубы из полипропилена. В материал добавлены минеральные вещества, что увеличивает его молекулярный вес.
Плюсы метода:
- вибрации гасятся в стенках самого трубопровода;
- колебания не передаются на крепежные элементы.
Недостатки:
высокая стоимость материалов.
3. Применение крепежей особой конструкции.
Для уменьшения шума используются специальные хомуты. Их монтаж требует определенных навыков и предельного внимания. Когда высчитаны и вымерены необходимые размеры, нужные части трубы отрезаются обычной ножовкой. Края отрезка зачищают напильником под углом сто пятьдесят градусов. Это позволит легко установить крепежный элемент, предупредить повреждения уплотнительного кольца, избежать обрезки фасонных деталей.
Плюсы метода:
высокий уровень шумопоглощения.
Недостатки:
- дороговизна специальных хомутов;
- монтаж требует профессиональных навыков (даже незначительное нарушение схемы установки сведет на нет всю шумоизоляцию).
Существует ли канализация без шума?
Технологии производства пластиковых труб, пользующихся высоким уровнем популярности в строительстве, последовательно совершенствуются.
Если на первых этапах производства выпускались изделия, обладающие откровенно низкими характеристиками шумоподавления, теперь ситуация меняется. На рынке всё чаще можно увидеть так называемые бесшумные трубы.
Галерея изображений
Фото из
Бесшумная канализация – это коммуникационная система, все элементы которой устроены с учетом максимального сокращения всех видов шумов в процессе ее эксплуатации
Все составляющие канализационной системы сооружаются согласно регламенту DIN 4109. Это означает, что уровень шума в процессе работы не превышает 12 дБ
В изготовлении труб и фасонных деталей для сборки бесшумной канализации используются полимерные составы, способные самопроизвольно гасить звуки
Из полипропилена с особой шумопоглощающей структурой производят соединительные детали, заглушки, отводы, тройники. . Фитинги и трубы снабжаются уплотнителями с амортизирующими свойствами
Для устройства магистральных линий, стояков и отводных веток всех уровней выпускают обширный ряд изделий, позволяющий без проблем собрать систему любой сложности
В строительстве бесшумных канализационных систем используются кронштейны и держатели, исключающие или значительно сокращающие вибрационные явления
В случае пересечения канализационной системой жилых и подсобных помещений трассу стараются проложить за звукоизоляционными фальшь-конструкциями
Бюджетным вариантом, способным стать альтернативой бесшумной канализационной системе, является прокладка обычных канализационных труб в коробе с изоляцией
Устройство бесшумной канализации
Бесшумный канализационный стояк
Трубы из звукопоглощающего полипропилена
Фитинги для сооружения канализационных сетей
Ассортимент изделий для бесшумной канализации
Использование бесшумных креплений и держателей
Выбор трассы для прокладки канализации
Бюджетная альтернатива бесшумной канализации
Что представляют собой бесшумные канализационные трубы? Это изделия, для производства которых наряду с традиционными материалами используются материалы, способные гасить звуковые волны.

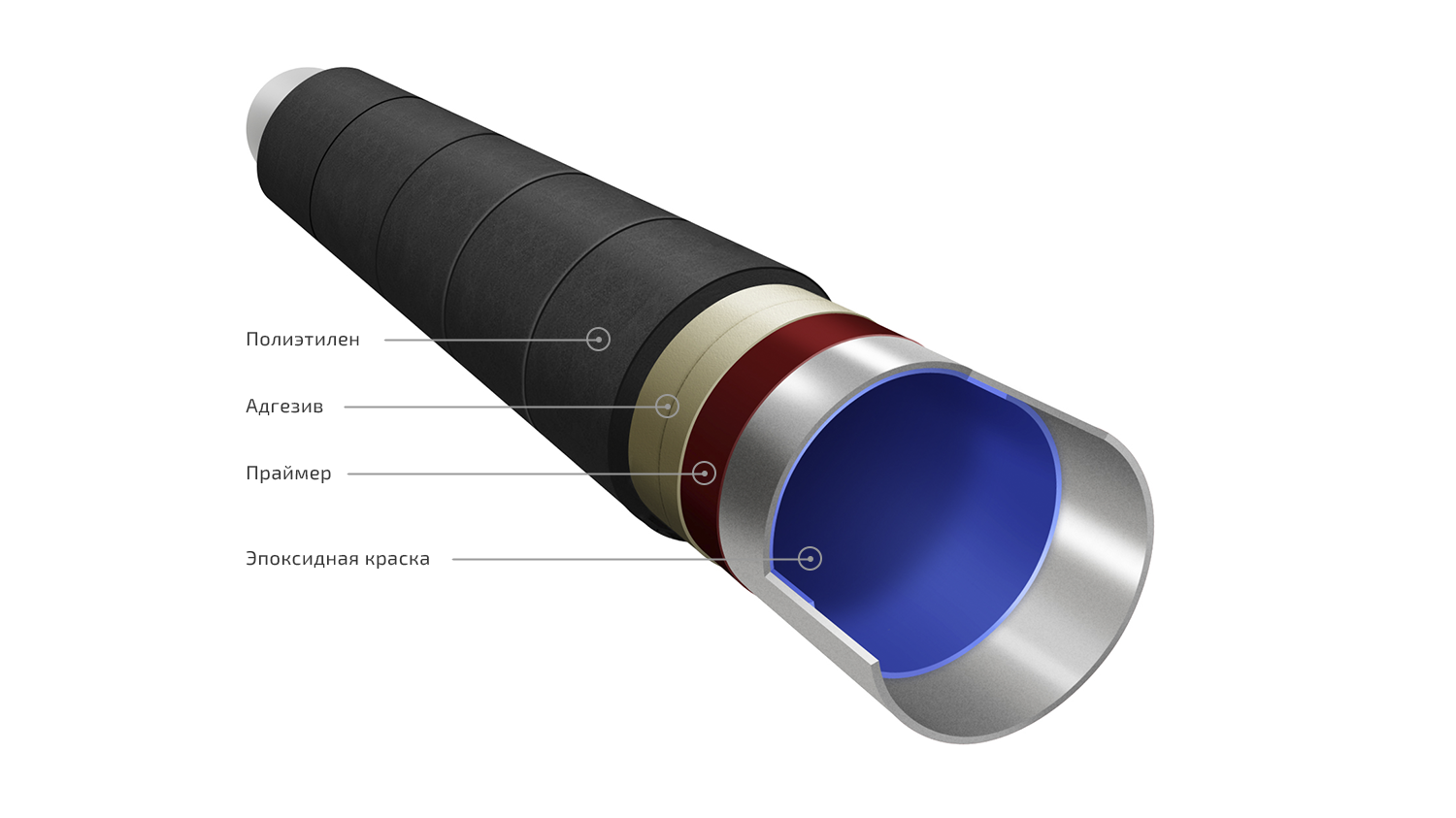

Структура бесшумной трубы для канализации формируется из нескольких рабочих слоев:
- полиэтилен (жёсткий);
- полипропилен минерализованный;
- поливинилхлорид (мягкий).
По разным оценкам, трёхслойный рукав с похожей структурой снижает уровень шума от текущей в трубах жидкости как минимум до уровня 20 дБ. Это значение полностью соответствует нормам европейских стандартов (DIN EN 14366).
Неотъемлемой комплектующей деталью бесшумных канализационных трубопроводов являются специальные опорные хомуты.
При помощи этих деталей полимерные трубы закрепляются к монтажному основанию. Сам хомут представляет собой несложное изделие – металлический обруч. Но вместе с ним применяется мягкая полимерная вставка, материал которой эффективно гасит механические вибрации.
Способы повысить шумоизоляцию канализационных труб
При новом строительстве или полной замене канализационного стояка при ремонте решение однозначно – ставить изолированные трубы. Это однократное вложение, отменяющее все дальнейшие меры по шумоизоляции стояка, и удобная эксплуатация не менее, чем в течении двадцати лет. Хотя, конечно, канализационные чугунные стояки исправно служили и дольше. Но если ремонт закончен и установлены новые трубы без белого цвета и звукоизоляции, то хорошим решением будет изолировать стояк современными звукоизоляционными материалами – рулонными или ленточными. Вкратце – изоляция от стен выполняется хомутами с шумоизолирующим устройством, в перекрытиях потребуются элементы в виде стакана из полиэтилена с заполнением пенополиуретаном, а сам стояк по всей поверхности обматывают шумоизолирующей лентой или рулонным материалом.
Современные пластики по свойствам прочности и долговечности могут поспорить с чугуном. При установке стояка канализации монтажный стакан изолятора в уровне перекрытия надевается на трубу и служит демпферным устройством, одновременно разъединяя конструкции трубы и несущие конструкции здания. Вибрационные и ударные шумы таким способом устраняются практически полностью. Заполнение полиэтиленового стаканного устройства при этом не нужно делать из минеральных ват, запенивать или забивать пенопластовыми гранулами, поскольку эти материалы абсолютно прозрачны для инфразвука. Заполнением должен служить только специальный материал из пенополиуретана. При этом хомуты иногда не заменяют, если это сложно, а выходят из положения устройством подкладок из микропористой резины. Но, конечно, чтобы установить стакан на канализационный стояк в уровне перекрытия, нужно иметь не заделанный проем. Если бетонная заделка технологического отверстия уже имеется, то выбора нет – или разбирать бетонную заделку и «демпфировать» стояк, или ограничиться лишь обмоткой трубы и заменой или изоляцией крепежных хомутов. Но значительная часть шумов от стояка канализации обязана своим появлением в квартире именно неправильно выполненному узлу прохода в перекрытии.
Шумоизолирующие рулонные материалы
- Вспененный полиэтилен. Этот материал отличается высокими теплоизоляционными и звукопоглощающими свойствами. Кроме того, есть плюс – на канализационной трубе не будет выпадать конденсат, исключается возможность появления грибка и плесени.
- Специальные шумоизолирующие ленты для обмотки труб. Работать лентами удобно – труба наматывается вокруг трубы до создания плотного слоя. Вполне подходит для пластиковых труб.
- Рулонные изоляторы и звукопоглощающие мембраны – не новые материалы, их применяют для выполнения звукоизоляции конструкций здания, они являются слоями готовых звукоизоляционных панелей. Но подходят рулонные материалы и для труб. Обмотку следует производить как можно плотнее, чтобы не оставлять между трубой и слоями изолятора пузырей воздуха.
Но простой тюнинг трубы стояка – лишь средство понизить шум, а не избавиться от него. В квартире устранить шумы от канализационного стояка полностью – значит прибегнуть к кардинальным мерам. Это очень дорого и не всегда возможно технически, поскольку замену стояка на «белый» необходимо согласовывать, в том числе и с соседями. Но можно избавиться от большей части шумов, обмотав трубу изоляцией и устроив зашивку стояка в короб, который будет иметь заполнение шумопоглотителем. Сам шкаф изолируют вспененным полиэтиленом или пенополиуретаном, сверху выполняют отделку керамической плиткой или зашивают панелями из пластика. Главные меры по шумоизоляции – это акустические развязки в перекрытиях и устройство демпфирующих крепежей к стенам следует выполнять, если такая возможность имеется.
В индивидуальном строительстве возможно применение для канализационных стояков качественных труб и комплектующих от проверенных производителей. Такой трубопровод будет экономичным, а поскольку нагрузки и объемы слива в частном доме не сравнить с многоэтажкой, то и шумовой фон будет вполне удовлетворителен. Но кардинальным решением будет все же установка на жилых этажах «тихих» трубопроводов. опубликовано econet.ru
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
Принципы обустройства малошумной системы
Конечно же, бесшумная бытовая канализация не становится таковой только лишь по причине замены обычных магистральных линий на линии из бесшумных труб. Этот вариант – один из нескольких, что могут использоваться для борьбы с нежелательными звуками.
Если изолировать стандартный канализационный трубопровод звукопоглощающим материалом и заменить жёсткие опоры крепежом с мягкой вставкой, уже можно получить хороший результат.
Учитывая, что уже существующую канализацию полностью переделать сложно и дорого, разумно ограничиться созданием изолирующих коробов. В сочетании с изоляционным материалом такой подход даст удвоенный эффект.
Насадная канализационная муфта применяется для соединения двух пластиковых труб по принципу безраструбной схемы. Конструктивно насадная муфта выполнена с учётом компенсации сдвигов от теплового расширения
Если же устраивается канализация с нуля, в этом случае стоит внимательным образом подойти к процедуре монтажа. Правильный монтаж, работа с фасонными элементами – эти критерии также дают хороший эффект тишины в процессе будущей эксплуатации системы.
Вариант #1: безраструбное соединение
Например, соединять безраструбные трубы между собой рекомендуется так:
- Обрезанные торцы полипропиленовых труб (угол реза 90º) выровнять, очистить от заусенцев.
- Использовать в качестве фасонной детали канализационную насадную муфту.
- Извлечь из внутренней части насадной муфты уплотнительные манжеты и надеть их на патрубки труб.
- Поверх уплотнительных манжет нанести смазку на водной основе.
- Вставить патрубки (применив некоторое усилие) внутрь насадной муфты до упора.
По такому же принципу выполняется раструбное соединение труб, соединение с тройниками и угловыми фасонными деталями. При этом в большинстве случаев раструбного монтажа учитывают создание компенсаторов теплового расширения.
Вариант #2: раструбное соединение
Соединения труб и фитингов, исполняемые без применения насадной муфты, устраиваемые на участке трубопровода до 3 метров длины (горизонтальный участок), требуют компенсации тепловых расширений.
То есть при монтаже обязательна обратная выемка трубы на 10 мм после её вставки в раструб до упора. Эффект теплового расширения допускается не учитывать только в схемах раструбных соединений между фитингами.
Фрагмент схемы канализационного стояка, на линии которого применяется раструбное соединение. Показано стандартное расположение крепёжных хомутов (жёсткой и плавающей фиксации). При таком расположении крепежа достигаются оптимальные характеристики по шумам
Методика создания раструбного соединения:
- Очистить от загрязнений патрубок, внутреннюю часть раструба, область уплотнительного кольца.
- Убедиться, что посадка уплотнительного кольца раструба соответствует монтажным требованиям (нет скручивания, повреждений, вмятин).
- Обработать смазкой на водной основе патрубок трубы.
- Вставить патрубок до упора в раструб и затем выдвинуть назад на 10 мм.
- Установить рядом с местом соединения крепёжный хомут.
Отдельно стоит рассмотреть методику крепления бесшумных канализационных труб (например, марки Skolan). Здесь прокладку трубопроводов требует выполнять таким образом, чтобы исключить физические напряжения и возможность линейного расширения.
Крепить популярные сейчас полимерные канализационные трубы можно стандартными хомутами, но под обручем хомута обязательно следует использовать подкладки на основе профильной резины.

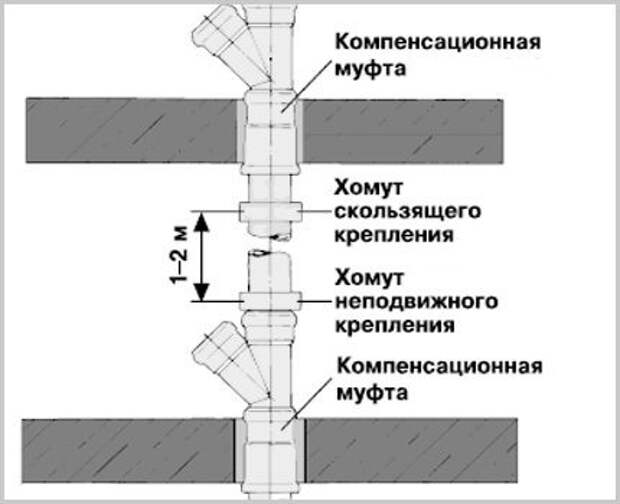

Фрагмент схемы канализационного стояка, показывающий, каким образом располагаются крепёжные хомуты (скользящей и неподвижной фиксации) на участке трубы без фитингов
Рекомендуемые принципы монтажа хомутов:
- На горизонтальной линии расстояние между хомутами равно 10 размерам диаметра трубы.
- На вертикальной линии расстояние между хомутами не более 2 метров.
- На стояках обязательный монтаж жёсткого и плавающего крепления хомутами.
- Жесткие крепления на безраструбных трубах устраиваются над фитингом в области нижнего патрубка.
- Плавающее крепление хомутом обеспечивается путём неполной затяжки стягивающих винтов.
- Плавающее крепление устраивается рядом с жёстким крепежом на стороне вставленного в раструб патрубка.
При условии следования отмеченным принципам при монтаже канализационной системы, реально получить допустимые шумовые характеристики бытовой канализации на уровне 12-20 дБ.
Почему нужна звукоизоляция канализационного стояка и какие шумы она должна убирать
Откуда берется шум в канализации? Он возникает в результате спуска воды из унитаза, ванны, душа, раковин и моек как в самой квартире, так и у всех соседей. При этом в зависимости от этажа шум может быть больше или меньше – ведь чем ниже расположена квартира и чем больше над ней других квартир, тем больший объем стоков проходит через канализационный стояк и тем выше скорость потока.
В результате основной стояк (расположенный обычно в туалете или совмещенном санузле) является источником таких видов шума:
- ударного. Вода, ударяясь о стенки трубы, дает гулкий звук. То же самое касается спускаемых в канализацию твердых отходов;
- воздушного – вместе с водой в стояке присутствует воздух, его пузыри лопаются и возникают, усиливая завихрения водяного потока;
- порождаемый ударами структурный шум – вибрация стенок трубы, передаваемая на строительные конструкции (перекрытия, стены и прочее).
При этом чем тоньше стенки трубы стояка, тем сильнее ее вибрация. На эксплуатационные свойства канализации толщина стенки не влияет (она рассчитывается с учетом допустимого в системе давления), но тишины в санузле можно не ждать.
Вывод – необходимо дополнить конструкцию звукоизолирующими или звукоотражающими материалами, которые будут «гасить», поглощать или отражать ударный и воздушный шум и не позволят вибрации трубы перейти на строительные конструкции.
«Бесшумные» трубы
Это, пожалуй, самый надежный и современный способ удаления шума в канализации, однако он доступен только на стадии устройства системы слива или ее капитального ремонта. Более того, при обустройстве канализации в многоквартирных домах подобная система эффективна только при условии использования хотя бы на двух-трех соседних этажах.
Принцип «бесшумных» труб – использование многослойной конструкции самой трубы плюс специальные шумопоглощающие крепежи.
В нашей стране достаточно широко представлена система Rehau Raupiano, которая включает большое разнообразие труб разного диаметра, длины и назначения, соединений для них и креплений.

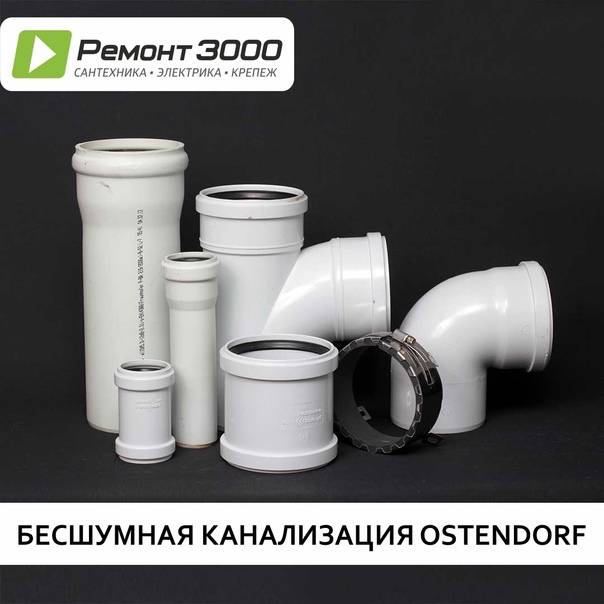

Также есть системы Ostendorf, Waving и Политэк (Россия).
С помощью такой «бесшумной» продукции можно полностью сформировать домашние коммуникации, как показано на схеме ниже.
Более подробно узнать об особенностях трубных коммуникаций компании Рехау можно из видео-записи семинара, посвященного именно бесшумной канализации.
Почему шумит стояк
Шум в канализационном стояке чаще всего наблюдается в многоквартирных домах, а если используются стояковые трубы из тонкостенных материалов, шумовые эффекты присутствуют и в индивидуальных домах. Причинами шумов являются следующие факторы:
- Удары водного потока о внутреннюю оболочку стоякового трубопровода, повышенный шум вызывает контакт в местах стыков, отложения на стенках труб.
- Шум при столкновении потоков сточных вод, падающих вниз и поступающих в стояк.
- Неправильный монтаж, при котором трубы плохо или неверно закреплены и в результате вибрации соприкасаются с наружными поверхностями стояковых каналов, отверстий в плитах перекрытия, вызывая шум. Данный вид шумов называют резонансным или структурным, его проще всего устранить дополнительным или качественным крепежом.
- Использование неподходящих труб для стояковой канализации, данное явление характерно для многоквартирных домов последних лет постройки, где ради экономии финансовых средств и упрощения монтажа применяют в стояке тонкостенный пластиковый поливинилхлоридный (ПВХ) или полипропиленовый (ПП) трубопровод.

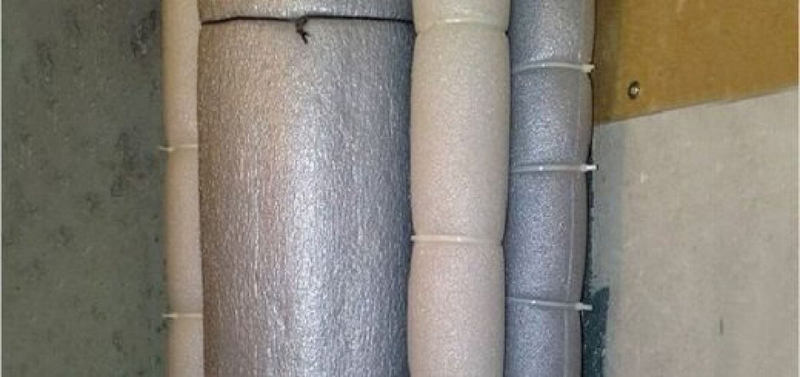

Рис. 2 Примеры шумоизоляции вспененным полиэтиленом
