Советы по монтажу отопительных радиаторов Monolit
Варианты подключения.
Сначала на батареи отопления Монолит накручивается монтажный комплект. Нужно не перепутать расположение крана Маевского. При боковом подключении воздухоотводчик вкручивается в верхний торец радиатора напротив подачи. Патрубки для нижнего подключения могут находиться ближе к левому или правому краю. Так вот, кран Маевского нельзя ставить над подачей. Он вкручивается в верхний торец, который находится по диагонали.
Резьба радиаторной арматуры обязательно запаковывается. Для этого нужно использовать лен и пасту, никакой фумленты – она ненадежная. Полезные советы:
- металлический монтажный комплект лучше пластикового;
- покупайте качественную радиаторную арматуру – она дорогая, но на этом экономить нельзя;
- подвешивайте теплообменник на три кронштейна;
- не прячьте радиатор в нишах, не закрывайте их экранами.
Даже штора снижает эффективность теплообмена, не говоря уже о плотных экранах.
Использование батареи Монолит
Повышенная прочность радиаторов позволяет устанавливать их в высотных зданиях
Завод рекомендует использовать батареи указанной серии для обогрева любых жилых, производственных и подсобных строений.
Повышенная прочность допускает установку в высотных зданиях.
Для производства используются марки стали и алюминия, допускающие монтаж батареи Монолит в дошкольных учреждениях и школах, больницах и предприятиях общественного питания.
Антикоррозийное покрытие не портится в условиях кратковременного воздействия повышенной влажности, поэтому монолитные батареи можно использовать для отопления подвалов, гаражей.
MONOLIT

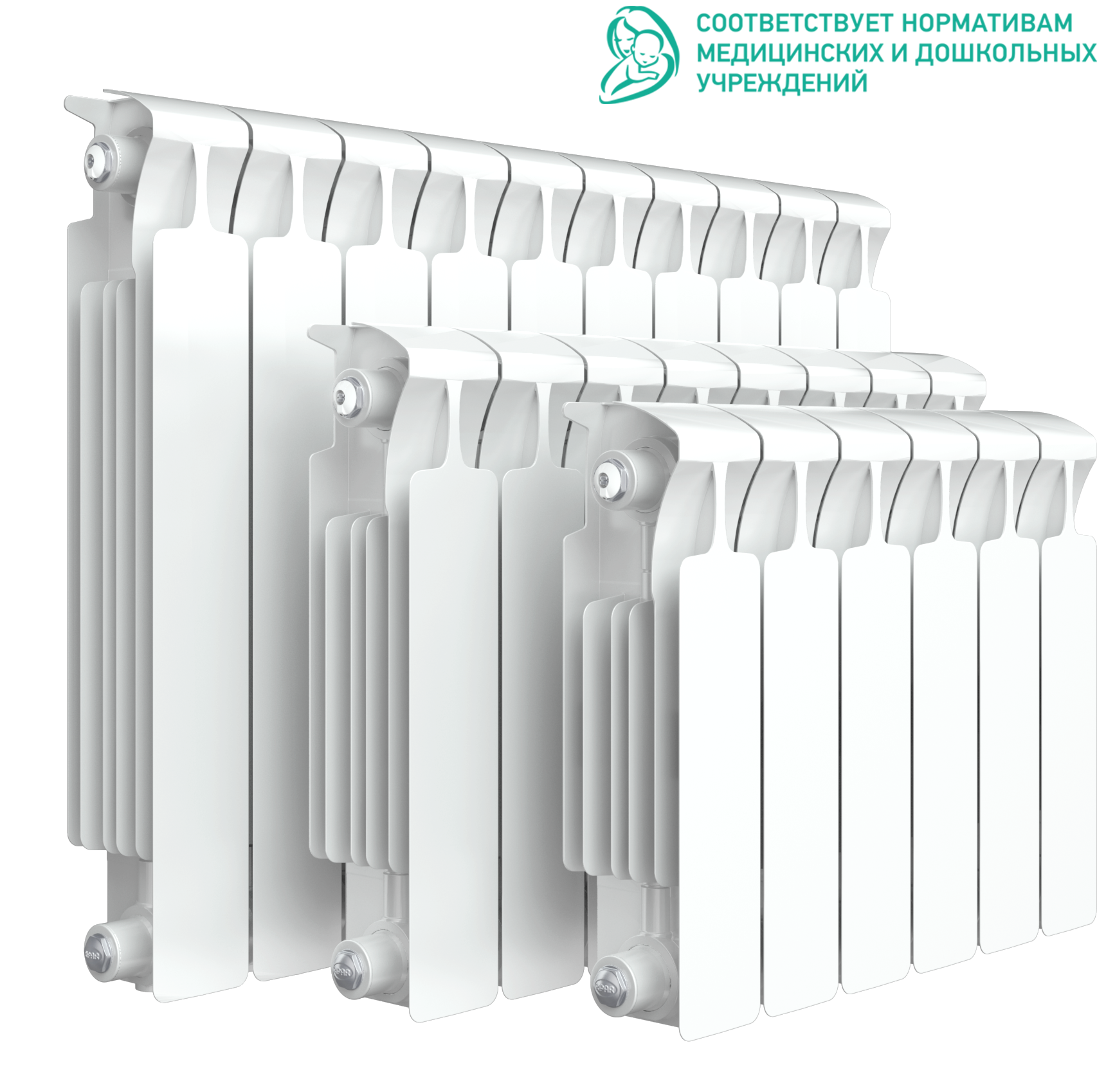

Биметаллический радиатор MONOLIT – это принципиально новый, запатентованный отопительный прибор компании «РИФАР» с особо высокими техническими характеристиками, отвечающими самым суровым условиям эксплуатации.
Внешне похожий на обычные биметаллические и алюминиевые секционные радиаторы, радиатор MONOLIT отличается от них тем, что внутри него теплоноситель движется по стальным каналам, соединенным с помощью уникальной технологии сварки в единую неразборную конструкцию. Благодаря этому в радиаторе MONOLIT в принципе отсутствуют участки, потенциально опасные для возникновения протечек.
Радиаторы MONOLIT обладают исключительной надежностью, а также высокой теплоотдачей, которая достигается за счет развитой геометрии теплопередающих поверхностей из алюминиевого сплава.
Новинка 2020 года – модель радиатора RIFAR MONOLIT с межосевым расстоянием 300 и высотой всего 365 миллиметров специально разработана для широкомасштабной программы реновации жилья, а также для новых проектов домов, в которых предусмотрены большие окна с низкими подоконниками, расположенными на высоте всего 500 мм от пола.
Конструкция и технология изготовления биметаллического радиатора отопления MONOLIT обеспечивают:
Долговечность эксплуатации. Гарантия производителя – 25 лет.
Эффективность поддержания комфортного температурного режима.
Высокую стойкость к коррозии. Каналы, по которым проходит теплоноситель, сделаны из стали повышенной коррозионной стойкости, а их толщина соответствует толщине обычных стальных водопроводных труб.
Отсутствие межсекционных стыков.
Индифферентность к типу теплоносителя и качеству его подготовки в системах индивидуального и коллективного отопления.
Возможность использования в качестве теплоносителя различных незамерзающих жидкостей.Возможность использования радиатора при высокой (до 135 °С) температуре теплоносителя.
Высокую прочность конструкции. Рабочее давление теплоносителя – до 30 атм; испытательное давление – 45 атм.
Возможность применения в помещениях различного назначения, в том числе в медицинских учреждениях, в детских дошкольных учреждениях и т. д. – за счет наилучшего соотношения радиационной и конвективной составляющей теплового потока.
Легкость монтажа. Нет необходимости установки переходников с левой и правой резьбой. Стандартные резьбовые соединения G1/2” или G3/4” являются неотъемлемой частью конструкции радиатора.
Серийно производятся радиаторы с числом секций от 4 до 14.
Радиаторы модификации RIFAR MONOLIT Ventil предназначены для нижнего подключения к системе отопления и применяются при устройстве современных систем отопления с лучевой разводкой или модернизации традиционных систем отопления со скрытием инженерных коммуникаций.
Подтверждая высокие конструктивные характеристики своих радиаторов и благодаря системе контроля качества, действующей на предприятии, компания РИФАР устанавливает гарантийный срок на радиаторы модели MONOLIT 25 лет при соблюдении условий монтажа и эксплуатации.
Радиаторы RIFAR MONOLIT прошли обязательную сертификацию на соответствие требованиям ГОСТ 31311-2005. Вся продукция застрахована СПАО «ИНГОССТРАХ».
Технические характеристики одной секции
| Межосевое расстояние, мм | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| 500 | 577 | 80 | 100 | 191 | 0,20 | 2,10 |
| 350 | 425 | 80 | 100 | 138 | 0,18 | 1,45 |
| 300 | 365 | 80 | 90 | 124 | 0,17 | 1,33 |
- Паспорт:
- Сертификат:
Кто производит радиаторы марки Рифар
Компания Рифар является отечественным производителем систем отопления. На базе предприятия Рифар была разработана уникальная конструкция радиатора, обеспечивающая максимальную теплоотдачу и малую инерционность. При выпуске и разработке продукции, производитель в первую очередь ориентируется на отечественные условия эксплуатации. В результате удалось разработать конструкцию, устойчивую к агрессивной среде теплоносителя, резким скачкам давления.
Одним из достижений компании Рифар является выпуск радиаторов, изготовленных с радиусом кривизны, что дает возможность выполнить самые сложные технические и дизайнерские решения.
Основной политикой Rifar было и остается разработка систем отопления, не уступающих по качеству образцам, изготовленным ведущими европейскими производителями, но при этом приспособленным к более суровым отечественным условиям.
Рыночное позиционирование
Любой бизнесмен, начинающий свое дело в уже давно поделенном между игроками секторе рынка, волей-неволей должен продумать свое позиционирование, спросить себя: а чем именно я могу привлечь покупателя на фоне конкурирующих решений?
В случае героя нашей статьи ставка была сделана на надежность. Визитная карточка производителя, его, так сказать, топовое решение — биметаллические радиаторы отопления Rifar Монолит.
Эти радиаторы монтируются только стальными трубами. Почему? Вы поймете, узнав о них больше.
Прежде, чем привести их характеристики, позволим себе упомянуть нормальные параметры теплоносителя в системе отопления в пик морозов:
- Температура — до 95 градусов по шкале Цельсия.
- Давление — не выше 4,5 кгс/см2.
В подающем трубопроводе теплотрассы параметры могут достигать 140С и 7 атмосфер, однако благодаря смешению в элеваторном узле вода подачи составляет лишь незначительную часть объема поступающего в батареи теплоносителя. А теперь — крупным планом характеристики, которыми обладают радиаторы отопления биметаллические Рифар Монолит 350 и Монолит 500 (разница лишь в межосевом расстоянии подводок).
- Межсекционные стыки отсутствуют. Монолит, помните? Одно потенциально проблемное место долой.
- Пробки с переходниками на резьбы диаметром 1/2 или 3/4 не нужны. Радиаторы поставляются с готовыми резьбами типовых размеров. Еще одно уязвимое место устранено. Монтаж своими руками несколько упрощается.
- Каналы для теплоносителя сделаны из стали с повышенной коррозионной стойкостью. Нет, это не нержавейка; но ржавчины при нормальных условиях эксплуатации, как уверяет производитель, не будет. Очередная проблема с плеч.
- Максимальная рабочая температура — 135С. Явно избыточно с учетом того, что действующие СНиП запрещают подачу в дом ЛЮБЫХ жидкостей с температурой выше 95С.
Радиаторы отопления биметаллические Монолит Рифар рассчитаны на рабочее давление в 100 атмосфер, а испытываются при 150.
При этом списке характеристик производитель дает на всю линейку гарантию в четверть века (против максимум 10 у большей части производителей).
В линейке Монолит два типоразмера — 350 и 500 мм. Оба представлены на фото.
Секции, напомним, не рассоединяются, поэтому лучше сразу выбрать радиатор нужной длины. Поставляются радиаторы длиной от 4 до 14 секций. Тепловая мощность — 196 ватт для секции высотой 577 миллиметров и 134 — для секции высотой 415 мм (между осями подводки соответственно 500 и 350).
Наконец, рекомендованная рыночная цена одной секции: 500 мм — 580 рублей, 350 мм — 570 рублей. На фоне всех европейских решений по соотношению цена/функциональность — безусловный хит.
Китайская продукция и другие отечественные решения могут взять только и исключительно дешевизной.
Открытая система отопления как лучший выбор для загородного дома — смотрите здесь.
Продукция
Биметаллический радиатор MONOLIT – это принципиально новый, запатентованный отопительный прибор с особо высокими техническими характеристиками, отвечающими самым суровым условиям эксплуатации.
Внешне похожий на обычные биметаллические и алюминиевые секционные радиаторы, радиатор MONOLIT отличается от них тем, что внутри него теплоноситель движется по стальным каналам, соединенным с помощью уникальной технологии сварки в единую неразборную конструкцию. Благодаря этому в радиаторе MONOLIT в принципе отсутствуют участки, потенциально опасные для возникновения протечек.
Радиаторы MONOLIT обладают исключительной надежностью, а также высокой теплоотдачей, которая достигается за счет развитой геометрии теплопередающих поверхностей из алюминиевого сплава.
Новинка 2021 года — модель радиатора RIFAR MONOLIT с межосевым расстоянием 300 и высотой всего 365 миллиметров специально разработана для широкомасштабной программы реновации жилья, а также для новых проектов домов, в которых предусмотрены большие окна с низкими подоконниками, расположенными на высоте всего 500 мм от пола.
Конструкция и технология изготовления биметаллического радиатора отопления MONOLIT обеспечивают:
- Долговечность эксплуатации. Гарантия производителя – 25 лет.
- Эффективность поддержания комфортного температурного режима.
- Высокую стойкость к коррозии. Каналы, по которым проходит теплоноситель, сделаны из стали повышенной коррозионной стойкости, а их толщина соответствует толщине обычных стальных водопроводных труб.
- Отсутствие межсекционных стыков.
- Индифферентность к типу теплоносителя и качеству его подготовки в системах индивидуального и коллективного отопления. Возможность использования в качестве теплоносителя различных незамерзающих жидкостей.
- Возможность использования радиатора при высокой (до 135 °С) температуре теплоносителя.
- Высокую прочность конструкции. Рабочее давление теплоносителя – до 30 атм; испытательное давление – 45 атм.
- Возможность применения в помещениях различного назначения, в том числе в медицинских учреждениях, в детских дошкольных учреждениях и т. д. – за счет наилучшего соотношения радиационной и конвективной составляющей теплового потока.
- Легкость монтажа. Нет необходимости установки переходников с левой и правой резьбой. Стандартные резьбовые соединения G1/2” или G3/4” являются неотъемлемой частью конструкции радиатора.
Серийно производятся радиаторы с числом секций от 4 до 14.
Радиаторы модификации RIFAR MONOLIT Ventil предназначены для нижнего подключения к системе отопления и применяются при устройстве современных систем отопления с лучевой разводкой или модернизации традиционных систем отопления со скрытием инженерных коммуникаций.
Подтверждая высокие конструктивные характеристики своих радиаторов и благодаря системе контроля качества, действующей на предприятии, компания РИФАР устанавливает гарантийный срок на радиаторы модели MONOLIT 25 лет при соблюдении условий монтажа и эксплуатации.
Радиаторы RIFAR MONOLIT прошли обязательную сертификацию на соответствие требованиям ГОСТ 31311-2005. Вся продукция застрахована СПАО «ИНГОССТРАХ».
Технические характеристики одной секции
| Межосевое расстояние, мм | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| 500 | 577 | 80 | 100 | 196 | 0,20 | 2,10 |
| 350 | 425 | 80 | 100 | 138 | 0,18 | 1,45 |
| 300 | 365 | 80 | 90 | 124 | 0,17 | 1,33 |
- Паспорт: Паспорт радиатора Rifar Monolit (.pdf) 7.4 Мб
- Сертификат:
Модели радиаторов Рифар, их недостатки и преимущества
Лидирующие позиции на рынке биметаллических радиаторов компания завоевала благодаря постоянной модернизации оборудования и использованию самых современных материалов. Радиаторы Rifar производятся согласно европейским нормам, имеют сертификат качества En 442, при этом они гарантированно выдерживают условия эксплуатации в городских и частных отопительных системах России.Как и все технические устройства, эти приборы имеют свои плюсы и минусы, рассмотрим их более подробно.
Цветные Радиаторы Rifar
Недостатки
Несмотря на то, что биметаллические радиаторы Rifar отличаются хорошими потребительскими эксплуатационными качествами, они не лишены определенных недостатков. Главный недостаток отопительных устройств этой компании связан с тем, что они не являются полностью биметаллическими. Считается, что полный биметалл гораздо прочнее и демонстрирует большую теплоотдачу, однако тут все зависит от качества монтажа и качества сборки самого радиатора.
Еще один недостаток, который имеют батареи Рифар – слабая резьба. На форумах можно найти отзывы о проблеме, и способах ее решения. Справедливости ради стоит отметить, что недостатки есть практически у любой модели радиаторов, поэтому переходим к достоинствам.
Преимущества
Радиаторы Rifar — технические характеристики
Главное преимущество радиаторов Рифар заключается в доступной цене. Этот параметр обеспечивается благодаря тому, что Rifar – российская компания, в продукции практически не используется дорогостоящих импортных узлов. Батареи производятся по технологии: «частичный биметалл с использованием точечной сварки», что также позволило значительно сократить стоимость продукции.
Радиаторы Rifar — комплектация поставки
Компания предлагает своим потребителям широкий модельный ряд батарей для разного режима использования, к таким относятся:
- модели которые работают только на определенном типе теплоносителя, к примеру – только на фильтрованной, мягкой воде;
- батареи Рифар, одинаково хорошо работающие с водопроводной водой любой жесткости;
- модели работающие с антифризом и водой.
Alp
Биметаллические радиаторы данной серии отличаются самой малой глубиной секции – 75 мм. Но этот показатель не сказывается на ухудшении теплоотдачи. Благодаря этому возможна установка одновременно 14 секций, что делает их незаменимыми при установке под широкие оконные конструкции.
Межосевое расстояние составляет 500 мм, цвет согласно палитре RAL – 9016 (белый). Другие технические данные показаны в таблице:
Это интересно: Какой выбрать потолок для ванной комнаты — познаем по пунктам
Монтаж радиатора отопления Рифар Монолит 500
Монтаж радиатора отопления Рифар Монолит 500 может быть выполнен самостоятельно или с помощью специалиста. Этот радиатор предназначен для систем центрального отопления в жилых и коммерческих помещениях. В данной статье рассмотрим особенности монтажа радиатора Рифар Монолит 500.
Шаг 1: Подготовка
Перед началом установки радиатора необходимо провести несколько подготовительных работ:
- Очистить рабочую поверхность от старой краски, пыли и загрязнений;
- Проверить герметичность трубопровода и сантехнической системы;
- Подготовить необходимые инструменты: ключ для открытия и закрытия вентилей, инструмент для закрепления радиатора и другие.
Шаг 2: Установка крепления
Сначала необходимо установить крепления для радиатора на стену. При этом следует учесть, что радиатор должен быть установлен на определенном расстоянии от пола.
- Определите место установки радиатора на стене;
- Отметьте места крепления;
- При помощи инструмента закрепите крепления на стене;
- Убедитесь, что крепления надежно закреплены и находятся на одном уровне.
Шаг 3: Подключение трубопровода
Далее необходимо подключить трубопровод к радиатору. Для этого выполните следующие действия:
- Откройте краны на трубопроводе;
- Закрепите трубопровод на специально предназначенные места на радиаторе;
- Убедитесь, что подключение произведено плотно и герметично.
Шаг 4: Заполнение системы охлаждающей жидкостью
После подключения трубопровода необходимо заполнить систему охлаждающей жидкостью. Это следующие действия:
- Закройте краны на радиаторе;
- При помощи насоса заполните систему охлаждающей жидкостью;
- Убедитесь, что в системе нет воздушных пробок;
- Откройте краны на радиаторе и проверьте работу системы отопления.
После выполнения всех этих шагов радиатор Рифар Монолит 500 будет готов к работе. Убедитесь, что он надежно закреплен на стене и правильно подключен к трубопроводу. При необходимости проконсультируйтесь со специалистом перед установкой радиатора, чтобы избежать ошибок и повреждения системы отопления.
Важные правила эксплуатации
Необходимо регулярно ударять воздух из радиатора при помощи специального клапана Ежедневные правила эксплуатации не подразумевают большое количество технологических операций.
Завод рекомендует:
- регулярно или при необходимости удалять воздух посредством специального клапана;
- не использовать в качестве добавок в теплоноситель агрессивные жидкости;
- резко открывать запорные и регулировочные клапаны во избежание гидравлических ударов, которые негативно сказываются на соединениях.
Производитель в отдельном разделе инструкции разместил особые требования к эксплуатации. Категорически запрещается:
- наносить удары и прилагать физические нагрузки, способные разрушить изделие;
- допускать заморозку водяных контуров;
- подключать к радиатору элементы контура заземления;
- использовать неподготовленную воду или жидкость из наружных и подземных источников;
- устанавливать радиатор в помещениях с постоянной влажностью выше 75 %, например, в бассейнах;
- удалять воду из контура в летний период;
Требования к монтажу
Требования к монтажу радиатора отопления
Все преимущества батарей Рифар Монолит проявляются только при правильном монтаже. Рекомендации, обязательные к выполнению, указаны в паспорте изделия.
Перед монтажом составляется проект отопления, согласно руководящим документам ГОСТ 31311-2005, СНиП 41-01-2003, СНиП 3.05.01-85 и СО 153–34.20.501-2003. Требование обязательно, если эксплуатационное обслуживание планируется поручить специализированной организации.
В частных домах такого жёсткого требования нет, но для обустройства надёжной системы рекомендуется составить проект — это поможет в случае аварий восстановить работоспособность.
Монтажные работы осуществляют согласно методике Министерства строительства, за ходом строительства наблюдает организация, отвечающая за дальнейшую эксплуатацию.
Обязательна установка кранов с возможностью перекрытия входа и выхода радиатора.
Защитную плёнку до начала эксплуатации не удаляют, чтобы не повредить покрытие.
В противоположной от входного патрубка стороне устанавливают клапан удаления воздуха.
При затяжке резьбовых соединений во избежание поломок усилие не должно превышать 55 Н/м.
Транспортировка
Не допускается воздействие агрессивных химических веществ на корпус радиатора
Доставку радиаторов допустимо проводить любыми видами транспорта. Штабели изделий надёжно закрепляют от перемещения.
Хранят изделия в закрытых помещениях или под навесом. Не допускается воздействие на упаковку и корпус агрессивных химических средств.
Новости СМИ2
В качестве исключения допускается хранение до 10 суток на укрытых от осадков открытых площадках.
Расстояние от пола до нижнего края прибора выбирают от 70 до 120 мм, а до подоконника не менее 80 мм — это оптимальное решение для теплоотдачи. От стены отступают 30 – 50 мм.
Строго горизонтальное положение защитит от частого завоздушивания внутренних полостей изделия.
Допустимые схемы подключения
Допустимо использовать боковое или нижнее подключение к трубопроводу.
На рисунке 4 изображён худший из всех вариантов. В этом случае теплоотдача снизится на 20 – 30 % при количестве секций до 6 шт. включительно. Чем больше секций, тем больше будут потери.
Биметаллические радиаторы Rifar (Рифар) Monolit 350
Уважаемые покупатели! Все офисы и склады нашей компании возобновили свою работу.
Офис и склад на ул. Обручева функционирует пн-пт с 09:00 до 19:00. Офис и склад на Симферопольском бульваре — пн-сб с 09:00 до 19:00. Офис и склад в Балашихе — пн-пт с 09:00 до 19:00.
Несмотря на график работы, все менеджеры компании работают в удаленном режиме ежедневно и доступны по электронной почте и мобильной связи. Контакты каждого менеджера указаны в разделе Контакты.
Отопительные приборы / Радиаторы отопления / Биметаллические радиаторы / Биметаллические радиаторы Rifar (Рифар)
| Наименование | Артикул | Кол-во секций | Мощность, Вт. | Цена, руб. |
| Биметаллический радиатор Rifar (Рифар) Monolit 350 | RM35004 | 4 | 536 | |
| Биметаллический радиатор Rifar (Рифар) Monolit 350 | RM35006 | 6 | 804 | |
| Биметаллический радиатор Rifar (Рифар) Monolit 350 | RM35008 | 8 | 1072 | |
| Биметаллический радиатор Rifar (Рифар) Monolit 350 | RM35010 | 10 | 1340 | |
| Биметаллический радиатор Rifar (Рифар) Monolit 350 | RM35012 | 12 | 1608 | |
| Биметаллический радиатор Rifar (Рифар) Monolit 350 | RM35014 | 14 | 1876 |
| Наименование | Артикул | Кол-во секций | Мощность, Вт. | Цена, руб. | |
| Биметаллический радиатор Rifar (Рифар) Monolit 500 | RM50004 | 4 | 784 | ||
| Биметаллический радиатор Rifar (Рифар) Monolit 500 | RM50006 | 6 | 1176 | ||
| Биметаллический радиатор Rifar (Рифар) Monolit 500 | RM50008 | 8 | 1568 | ||
| Биметаллический радиатор Rifar (Рифар) Monolit 500 | RM50010 | 10 | 1960 | ||
| Биметаллический радиатор Rifar (Рифар) Monolit 500 | RM50012 | 12 | 2352 | ||
| Биметаллический радиатор Rifar (Рифар) Monolit 500 | RM50014 | 14 | 2744 |
Биметаллический радиатор MONOLIT
– это принципиально новый, запатентованный отопительный прибор с особо высокими техническими характеристиками, отвечающими самым суровым условиям эксплуатации.
Внешне похожий на обычные биметаллические и алюминиевые секционные радиаторы, радиатор MONOLIT отличается от них тем, что внутри него теплоноситель движется по стальным каналам, соединенным с помощью уникальной технологии сварки в единую неразборную конструкцию. Благодаря этому в радиаторе MONOLIT в принципе отсутствуют участки, потенциально опасные для возникновения протечек.
Радиаторы MONOLIT обладают исключительной надежностью, а также высокой теплоотдачей, которая достигается за счет развитой геометрии теплопередающих поверхностей из алюминиевого сплава.
Конструкция и технология изготовления биметаллического радиатора отопления MONOLIT обеспечивают:
— Долговечность эксплуатации.
Гарантия производителя — 25 лет.
— Эффективность поддержания комфортного температурного режима
— Высокую стойкость к коррозии
Каналы, по которым проходит теплоноситель, сделаны из стали повышенной коррозионной стойкости, а их толщина соответствует толщине обычных стальных водопроводных труб.
— Отсутствие межсекционных стыков.— Индифферентность к типу теплоносителя и качеству его подготовки в системах индивидуального и коллективного отопления. Возможность использования в качестве теплоносителя различных незамерзающих жидкостей.
— Возможность использования радиатора при высокой до 135 °С температуре теплоносителя.
— Высокую прочность конструкции.
Рабочее давление теплоносителя — до 100 атм; Испытательное давление — 150 атм.
— Возможность применения в помещениях различного назначения, в том числе в медицинских учреждениях, в детских дошкольных учреждениях и т.д.
За счет наилучшего соотношения радиационной и конвективной составляющей теплового потока.
— Легкость монтажа.
Нет необходимости установки переходников с левой и правой резьбой. Стандартные резьбовые соединения G1/2″ или G3/4″ являются неотъемлемой частью конструкции радиатора.
Выпускается серийно от 4 до 14 секций, цвет по каталогу RAL 9016.
С информацией по предоставлению гарантии Вы можете ознакомиться в паспорте.
Технические характеристики одной секции
| Межосевое расстояние (мм) | Габаритные размеры (мм) | Номинальный тепловой поток (Вт) | Объем теплоносителя (л) | Масса (кг) | ||
| высота | глубина | ширина | ||||
| 500 | 577 | 100 | 80 | 196 | 0,20 | 2,0 |
| 350 | 415 | 100 | 80 | 134 | 0,18 | 1,5 |
