Байпас в системе отопления: диаметр, назначение, расчет,

Сборка обходного узла при установке радиатора

Собственно сам байпас при монтаже батарей может изготавливаться, к примеру, с использованием:

отрезка полипропиленовой трубы;
двух кранов и тройников;
двух муфт;
двух коротких труб-отводов.

Длину отрезка трубы для обходного узла, конечно же, следует подбирать с учетом расстояния между выходами подключаемого отопительного оборудования.

Производится сборка байпаса в следующем порядке:

краны прикручиваются к муфтам;
к муфтам с другой стороны посредством утюга привариваются отводы;
к каждому отводу приваривается по тройнику;
к горизонтальным выходам тройников приваривается основная труба байпаса.

Обходные узлы из труб другой разновидности собираются примерно по той же схеме с использованием резьбовых соединений и льняной нити или же сварки.

При врезке радиатора к крайним выходам тройников байпаса в последующем подключается отводящие и подводящие трубы стояка либо нижней магистрали. Батарея включается в систему через краны.

Основные ошибки монтажа байпаса

Несмотря на то, что байпасный участок является очень надежным узлом системы и практически не имеет слабых мест, неправильный монтаж, ошибка в проектировании или не соблюдение основных правил установки может привести к нарушению функционирования байпаса. Перед началом работ обязательно ознакомьтесь с основными ошибками монтажа, чтобы их не допустить, ведь устранение возникших неисправностей приведет к значительным временным, так и финансовым потерям.

Ошибки при монтаже байпасного участка на обводной линии радиатора отопления

Для байпасного участка на обводной линии радиатора отопления основной ошибкой является неправильный подбор диаметра трубы байпаса. При установке нерегулируемого обводного патрубка при вертикальной разводке диаметр трубы в обязательном порядке должен быть меньше, чем диаметр основной трубы отопления. Нерегулируемый байпас горизонтальной или нижней разводки должен выполняться из трубы такого же диаметра, как и основной системы. Так же не стоит забывать, что монтажные работы, а именно сварку, как стальных труб так и полипропиленовых, должен проводить человек с опытом работы с такими материалами. Неправильный нагрев полипропиленовой трубы может привести к зауживанию внутренней стенки трубы, что приведет к нарушению протекания теплоносителя. Неправильный сварной шов, так же может привести к нарушению движения воды по трубе. Так же не стоит забывать, что некачественная сварка, это прямая угроза порыва трубы, что приведет к затоплению помещения. Так же не забывайте, что монтаж шаровых кранов или другой запорной арматуры допускается только в частных домах и запрещены к установке в многоквартирных домах!

Ошибки при монтаже байпаса в обвязке циркуляционного насоса

При монтаже байпаса в обвязке циркуляционного насоса стоит помнить, что кроме качественного монтажа системы, особое внимание необходимо уделить качеству воды, а именно наличию примесей. Особенность режима работы байпасного участка в обвязке циркуляционного насоса заключается в том, что в основном теплоноситель в этом участке находится в стоячем положении

Основное движение воды осуществляется через насос. В результате этого, если вода содержит много примесей, например частичек металла, песка или грязи, это в конечном итоге приведет к забиванию клапана или прикипанию запорной арматуры. Именно в связи с этим, наличие очистных систем, предназначенных для улавливания больших фракций или монтаж грязевика перед участком насоса и байпаса обязательно. Так же не стоит забывать, что данные элементы подлежат периодической очистке и замене старых фильтров. Если применяется электромеханический клапан, то в обязательном порядке должна проводиться его диагностика в соответствии со сроками технического обслуживания.

Ошибки при монтаже байпаса в смесительном узле водяного теплого пола

Основная ошибка при монтаже теплого водяного пола заключается в отсутствии байпасного участка в схеме теплого пола. Это приводит к тому, что по основной магистрали будет проходить горячий теплоноситель, имеющий температуру около 80 С, что недопустимо как со стороны условий комфорта, пол будет раскален, что приведет к порче напольного покрытия, так и эксплуатационных условий, на элементы системы будет воздействовать высокие температуры, что приведут к быстрому износу и повреждению элементов системы теплого пола. Применение байпасного участка в системе теплого пола обязательно!

Ошибки при монтаже байпаса в обвязке котла отопления

В данном случае ошибка монтажа как и в случае с теплым водяным полом заключается в отсутствии байпасного участка в обвязке котла отопления. Причина такая же, температура теплоносителя не будет соответствовать заданным эксплуатационным параметрам, только в данном случае температура воды будет критически ниже допустимой, ввиду отсутствия подмешивания в холодную воду теплой воды из основной магистрали. Это приведет к тому, что в котел будет поступать холодная вода, что приведет у снижению эксплуатационных характеристик и снижению КПД системы, так и к возможному повреждению оборудования, ввиду появления конденсата на стенках бака котла.

Контроль потока теплоносителя

Регулировка потока воды в системе позволяет сделать обогрев жилья более эффективным и менее энергозатратным. Излишки теплоносителя из радиатора возвращаются обратно в трубопровод. Вода проходит через байпас, минуя основную трубу.

При такой установке и эксплуатации, байпас позволяет осуществлять ремонтные работы с радиаторами в разгар отопительного сезона без отключения от общей системы.

Приспособление позволяет увеличить скорость заполнения системы отопления, а также слива теплоносителя.

Работа при наличии циркулярного насоса

Установка в систему с циркуляционным насосом

Байпас для отопления незаменим при работе циркулярного насоса. В тех ситуациях, когда отсутствует электричество в сети, работа насоса невозможна. Байпас с клапанами автоматически перераспределяет поток теплоносителя от насоса к основному трубопроводу.

В ручном режиме, без клапана, перекрываются краны, связанные с поступлением воды в систему. Таким образом, система из принудительной циркуляции переходит на работу с естественной.

Читайте о том, в чем разница между естественной и принудительной циркуляцией.

Установка байпас производится обязательно в горизонтальном состоянии, так как в вертикальном положении возможно образование воздушных пробок, что негативно сказывается на работе системы.

Однотрубная система

Байпас для радиаторов отопления позволяет обновить, улучшить работу однотрубного отопления.

Данная схема работы почти не применяется в современном строительстве в многоквартирных домах и частных жилищах. В постройках советского времени однотрубное отопление — довольно частое явление.

Байпас в данном случае отрегулирует потоки теплоносителя, сделав комфортным климат в помещениях.

Приспособление располагают близко к радиаторам, в удалении от вертикальных стояков. Байпас обязательно должен быть оснащен регуляторам температуры. Таким образом прибор позволяет регулировать температуру в комнате даже при наличии однотрубной системы.

При выборе диаметр трубы байпаса должен быть меньшим, чем у основного трубопровода. Это позволит, согласно законам гидродинамики, теплоносителю обходить батарею через байпас.

Приобретение байпаса

Для установки в систему отопления готовые байпасы для радиаторов можно купить. На этой продукции лучше не экономить, так как недорогие приборы имеют небольшой срок эксплуатации и быстро выйдут из строя.

Качественные байпасы известных производителей часто встречаются встроенными в гарнитуру для подсоединения к батарее. Все необходимые элементы для такого прибора уже входят в предлагаемый комплект.

Выбор продукции осуществляется в зависимости от назначения и принципа работы. Байпасы присутствуют в ассортименте любого строительного магазина.

Байпас для отопления имеет цену от 2 до 4 тысяч рублей.

Затраты на покупку быстро окупаются его эффективностью, сокращая расходы на электричество, предотвращая нагрев лишнего количества теплоносителя в отопительной системе.

Обязательно смотрите видео, которое поясняет работу этого оборудования «на пальцах».

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

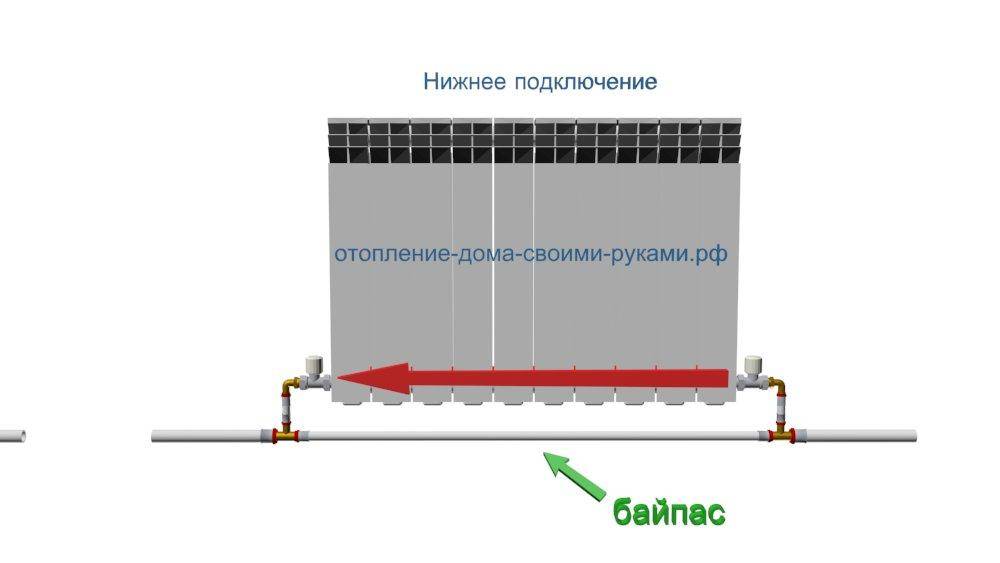

Байпас в обвязке радиатора

Байпас в радиаторе отопления Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.

Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас; Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более – центрального отопления, достичь этого невозможно; Обустройство байпаса в однотрубной системе отопления обязательно

Важно предварительно согласовать монтаж с управляющей компанией. Схема установки байпаса. Схема установки байпаса

Схема установки байпаса

Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.

Наименование	Цена, руб.	Кол-во	Сумма
Металлопластиковая труба, м.п.	23	0,5 м	12
Тройник	75	2 шт.	150
Переходник с наружной резьбой	50	2 шт.	100
Регулирующий вентиль	448	1 шт.	448
Шаровой кран	137	2 шт.	274
Итого	984

До того как заработает байпас в системе отопления – следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

Байпас для установки циркуляционного насоса

Типы насосных узлов отопления

В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.

Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.

Помимо этого при монтаже нужно учитывать такие особенности:

В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.

Ошибки при монтаже

Некоторые домашние, а точнее, квартирные умельцы при замене старых чугунных радиаторов на новые алюминиевые преднамеренно допускают две тупые ошибки:

монтируют на прямой байпасной трубе шаровой кран с целью направлять весь теплоноситель в собственную батарею;
наслушавшись советов «умных» людей, собирают смесительный узел с трехходовым краном, дабы регулировать теплоотдачу отопительного прибора.

Сразу оговоримся, что подобный монтаж в частном доме ошибкой не считается: там вы проживаете единолично и сами распоряжаетесь отоплением. В «многоэтажке» такие действия вредят соседям, поскольку вы разбалансируете систему и отбираете большее количество тепла. Значит, смежные квартиры получают меньше. Как это происходит, смотрите на видео:

Вместо дальнейшего перечисления ошибок, предлагаем ознакомиться с рекомендациями, как правильно устанавливать байпас своими силами:

Перемычка на батарее многоквартирного дома – это труба без всякой запорной арматуры и клапанов. Максимум, что допускается — уменьшить диаметр на 1 типоразмер (стояк DN 20 — соединитель DN 15);
Хотите регулировать теплоотдачу радиаторов – ставьте, пожалуйста, ручные либо автоматические термостаты. Есть специальные полнопроходные модели для централизованных сетей.
В многоэтажных домах с общими стояками монтировать арматуру на обводной трубопровод недопустимо
Если в загородном доме организовано энергонезависимое гравитационное отопление, насос монтируйте только на байпасе. Самотек не предусмотрен – перемычка не нужна.
При самостоятельной сборке смесительных узлов следите, чтобы циркуляционный насос оказался со стороны открытого выхода клапана. Другие варианты неработоспособны.
Трехходовой вентиль, оснащенный термоголовкой, функционирует от выносного датчика температуры. Последний ставьте на трубу за клапаном, куда выходит смешанный теплоноситель. Тогда элемент сможет ориентироваться по его температуре.

Пункт №3 требует пояснения. У 3-ходовых кранов один патрубок всегда открыт – тот, откуда выходит результирующая смесь. С той же стороны ставится насос. Если агрегат расположить на любом входном патрубке, то дальнейшие события пойдут по одному из двух сценариев: прекратится циркуляция либо теплоноситель пойдет через байпас, замкнется в котловом контуре и не попадет в радиаторы.

Диаметр байпаса

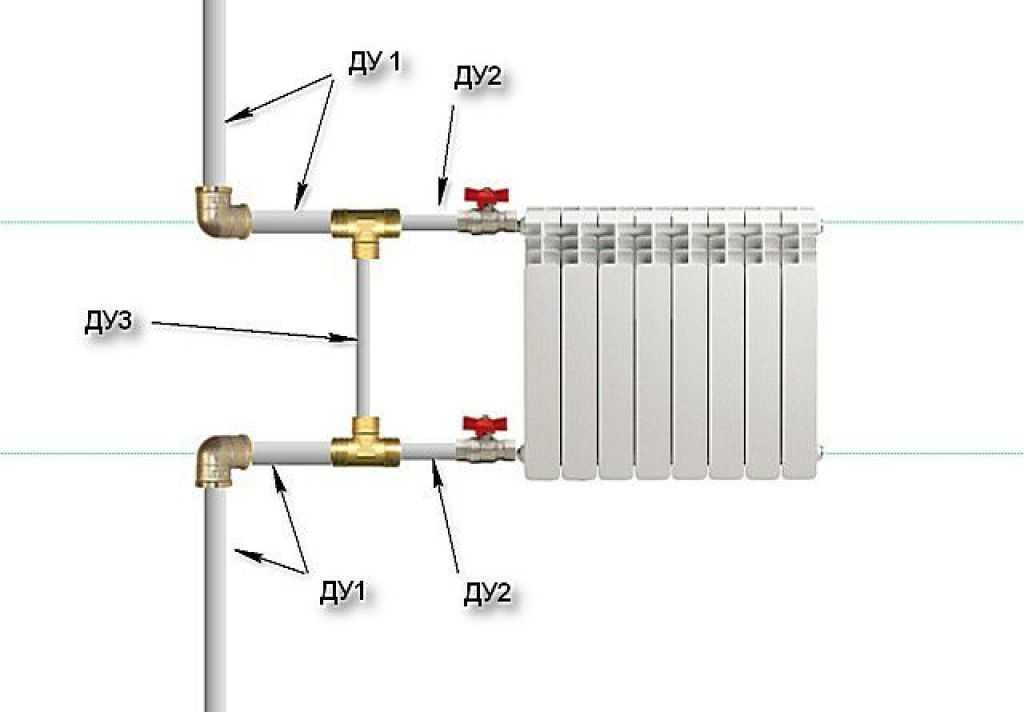

Схема размера труб в системе с байпасом на радиаторе

Итак, мы уже знаем, зачем нужен байпас в системе отопления и где он устанавливается. Осталось разобраться какого диаметра он должен быть. Мы должны рассмотреть варианты монтажа байпаса системы отопления на батарее и насосе отдельно, так как его диаметр в каждом случае будет разным, что обусловливается различными требованиями к нему.

Обвод на насосе будет иметь меньший или такой же диаметр, как и у основной магистрали. Как правильно сделать байпас на отоплении принципиальной разницы в этом случае нет. Ведь он устанавливается только для того, чтобы в случае отключения насоса циркуляция могла продолжаться самотеком.

Соответственно, заужать саму магистраль нельзя, при этом диаметр патрубков, которые отходят от контура, не имеет ключевого значения. При остановке насоса циркуляция через него будет невозможной, поэтому даже при равном диаметре с общей магистралью обвод не будет менять вектор движения теплоносителя. А когда нам нужно чтобы вода текла через насос, то мы просто перекрываем путь теплоносителю шаровым краном, установленным на магистрали.

А вот при установке байпаса в системе отопления частного дома на радиаторах его диаметр имеет большое значение. Он должен быть на один размер меньше, чем патрубки, соединяющие радиаторы с центральной магистралью. При этом отводы к батареям также должны быть на размер меньше основного контура. Как это работает:

вода течет по контуру и доходит до участка, на котором установлены батареи;
наталкиваясь на разветвление, теплоноситель меняет вектор движения в ту сторону, где меньше сопротивление;
часть теплоносителя продолжает движение по прежнему вектору.

Если диаметр патрубков будет таким же, как и обвод, то в батареи попадёт малое количество воды, соответственно, температура радиаторов упадет. В случае если диаметр патрубков будет меньше диаметра обвода, то циркуляция в батарее прекратится вовсе.

Уменьшение диаметра патрубков по отношению к основной магистрали увеличивает скорость теплоносителя, что позволяет ему более интенсивно двигаться по радиатору. При этом вода циркулирует по всей батарее, в результате чего она прогревается равномерно.

Для примера рассмотрим устройство байпаса в системе отопления из полипропилена. Если диаметр основной магистрали составляет 32 мм, то сечение патрубков, через которые вода попадает в батареи, должно быть 25 мм. Диаметр обвода в такой схеме, соответственно, должен быть 20 мм. В таком случае до крайней батареи теплоноситель будет проходить по нужному нам пути с минимальными теплопотерями. При этом сбалансировать систему будет проще.

Интересное по теме:

Рекуператор воздуха
Жидкость для отопления дома
Монтаж полипропиленовых труб отопления
Методы укладки теплого пола под плитку

Варианты использования

Байпасы имеют несколько назначений.

Регулировка температуры в радиаторе

Для регулирования температуры в системе с байпасом на отопительный прибор (после отсечного крана) устанавливают элементы:

Регулировочный вентиль для ручного изменения температуры. При повороте ручки изменяется площадь проходного отверстия в вентиле. Соответственно меняется и количество ТН, поступающего в отопительный прибор и его температура.
Клапан с термоголовкой для автоматического изменения температуры. Регулятором задается положение, соответствующее желаемой температуре. Чтобы повысить температуру, клапан переводится в положение «открыто», и пропускает ТН для нагрева отопительного прибора. В противном случае клапан переводят в положение «закрыто», чтобы отопительный прибор охладился.

Оба элемента регулируют поток теплоносителя через отопительный прибор, направляя его избыток в обход радиатора через шунтирующую перемычку.

Работа без электроснабжения

Если гравитационная система отопления оборудована ЦН с байпасом, то при отключении электроэнергии циркуляция ТН продолжается через обвод. При обратном клапане на байпасе это происходит автоматически, шаровой кран требуется открыть вручную.

Внимание! Если шаровой кран не открыть вовремя при остановке насоса (в то время как твердотопливный котел будет работать), то это может привести к нарушению циркуляции и повреждению котельного оборудования. Поэтому для ЦН устанавливают источник бесперебойного питания со временем автономной работы в 5—10 минут. Этого достаточно, чтобы успеть открыть кран после отключения электроснабжения

Этого достаточно, чтобы успеть открыть кран после отключения электроснабжения

Поэтому для ЦН устанавливают источник бесперебойного питания со временем автономной работы в 5—10 минут. Этого достаточно, чтобы успеть открыть кран после отключения электроснабжения.

Усовершенствование однотрубной системы

Для комплексной модернизации однотрубной системы применяют технические решения:

Оборудуют каждый радиатор в доме шунтирующей перемычкой и клапаном с термоголовкой для равномерного нагрева всех отопительных приборов.
Каждый стояк после последней батареи оборудуют специальным термостатическим регулятором с выносным термодатчиком. Когда регуляторы на батареях по стояку закрыты, температура обратки выше расчетной. Чтобы напрасно не расходовать нагретый ТН, термостатический регулятор перекрывает стояк. Это позволяет сбалансировать все стояки в доме по расходу ТН в зависимости от температуры.

В результате комплексной модернизации реальный расход ТН может уменьшиться с 500 литров в час до 100 литров в час при сохранении комфортной температуры.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

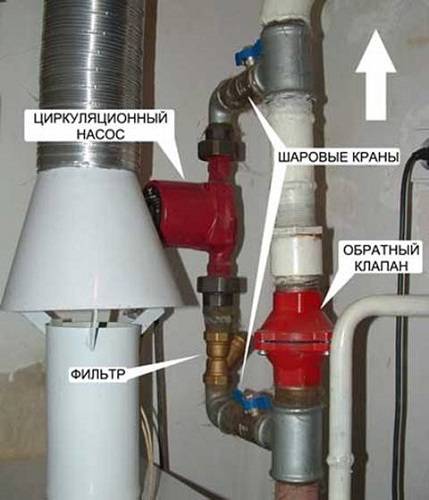

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
Обеспечивается работа системы без электропитания.
Можно провести первичный запуск отопления без участия циркуляционного насоса.
Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Гайд по монтажу циркуляционного насоса: где ставить

Среди профессионалов ценится способ монтажа через байпас. Выделяют несколько ключевых преимуществ этого способа. Вы сможете при необходимости быстро отключить насос от системы или демонтировать его. Чаще всего такая необходимость связана с перебоями электричества в системе, ремонтом или обслуживанием циркуляционного насоса.

В продаже можно найти разные варианты насосных узлов. Встречаются модификации под сварку, для установки с кранами, со специальными отведениями. Если по параметрам или условиям обслуживания вы не можете подобрать подходящий готовый узел насоса, можно его сделать самостоятельно. Для этого пригодится байпас с последующей фиксацией деталей на разных местах крепежей.

Для работы вам пригодятся разные ключи, плоскогубцы, прочный герметик, пакля. При выборе ориентируйтесь на диаметр изделия, надежность арматуры.

Алгоритм действий будет следующим:

Необходимо собрать узлы с кранами. Два ключевых крана располагаются по разным сторонам от циркуляционного насоса. Третий кран устанавливают прямо в прямую трубу.
Собирают насосную петлю. Достаточно просто накрутить гайки. Не спешите их затягивать, поскольку это лучше выполнить на финишном этапе.
Примеряют байпас. Обозначьте на трубе узлы для дальнейшей варки.
Процесс сварки. Лучше всего доверить этот процесс опытному специалисту.
Сборка узла на «обратке».
Подключение к электричеству.

Правильный монтаж

Монтаж байпаса радиатора требует наличия запирающей арматуры

При установке байпаса на радиатор отопления строго придерживаются требуемого соотношения диаметров, а также руководствуются следующими правилами:

обходную магистраль монтируют на максимально возможном удалении от вертикального участка трубопровода, как можно ближе к отопительной батарее;
на участке подачи между байпасом и радиатором устанавливают регулирующее запорное устройство (шаровой кран или термостатическую головку). Установка дополнительного вентиля на выходе из отопительного прибора понадобится, если вы решили обезопасить себя на случай его повреждения;
обводную магистраль изготавливают из отрезка трубы и тройников на месте, а её монтаж выполняют как сваркой, так и посредством резьбовых соединений.

Соблюдение следующих рекомендаций поможет установить обходной контур на отопительный агрегат:

байпас монтируют на обратном трубопроводе, что позволяет избежать перегрева циркуляционного насоса

С этой же целью врезку параллельного контура выполняют на удалении от котла; располагая обходной участок в горизонтальной плоскости, исключают образование воздушных пробок при включении системы отопления, что особенно важно при использовании помп «мокрого» типа; диаметр труб байпаса выбирают равным присоединительному размеру циркуляционного насоса; фильтр механической очистки монтируют перед помпой, если ориентироваться по направлению потока жидкости.. Конструкция байпаса не представляет сложностей

Конструкция байпаса не представляет сложностей

Немаловажным вопросом является герметизация соединений. В работе лучше отдать предпочтение не быстромонтируемой фум-ленте, а традиционно надёжной пакле и сантехнической пасте. Кроме всех прочих достоинств, именно последнее сочетание материалов позволит при необходимости отвернуть соединение обратно.

Инструкция

Соблюдая правильную последовательность действий, можно избежать ошибок в работе и проблем с функционированием системы во время эксплуатации

Особенно важно соблюдать порядок выполнения сварочных работ, поскольку высокий нагрев связан с опасностью повреждения пластиковых элементов шаровых кранов.

Слейте теплоноситель из отопительной системы.
При помощи угловой шлифмашины вырежьте отрезок трубы на участке обратной магистрали. Его размер должен соответствовать длине сгона с установленным шаровым краном, а расстояние до отопительного агрегата принимают равным 0.5 — 1м.
Воспользовавшись сварочным аппаратом, по обе стороны от места врезки вварите угловые элементы конструкции.
К обеим сторонам магистральной трубы приварите короткий и длинный резьбовые участки сгона.
Смонтируйте сгон и установите центральный вентиль.
Установите шаровые краны, перекрывающие поток теплоносителя через байпас.
Соблюдая направление движения жидкости, на одном из вентилей смонтируйте фильтр-грязевик. Место его установки выбирают до центробежного насоса по ходу движения теплоносителя.
Воспользовавшись крепёжными элементами из комплекта поставки насоса, смонтируйте его на байпас.
Закачайте теплоноситель в систему отопления.
Включите обогрев и откройте все запирающие устройства участка байпаса. После этого осмотрите все соединения на предмет протечек.
Закройте центральный шаровой кран и включите центробежный насос. Не забудьте развоздушить рабочее пространство помпы.
Проверьте эффективность работы системы на всех скоростных режимах.

После проведения осмотра всех тепловых агрегатов и резьбовых соединений отопительной системы, её можно считать работоспособной и пригодной к дальнейшей эксплуатации.
