Виды сооружений локальной канализации

Как построить локальную канализацию своими руками

Самостоятельная постройка ЛОС ненамного
сложнее, чем монтаж готового комплекта. Земляные работы придется выполнять в
любом случае, обустройство гнезда под септик требует одинаковых действий.
Прежде, чем приступить к работам, необходимо тщательно изучить вопрос и
разобраться, что такое
локальная канализация. Пока остаются некоторые непонятные моменты,
ничего делать не следует.

Подготовка

Проектные работы не менее важны,
чем сам процесс сборки. Необходимо решить массу вопросов:

• рассчитать параметры системы, определить объем септика;
• выбрать место для установки емкости;
• подготовить необходимые материалы и инструменты.

После выполнения расчетов
приступают к выбору места установки септика. Поскольку канализация ЛОС — это важная,
ответственная система, следуют нормам и требованиям СНиП. В них определены
допустимые расстояния от строений, заборов, прочих объектов:

• не ближе 7 м от дома;
• не менее 20 м от скважины или колодца;
• и не менее 1 м от границы участка.

Кроме этого, необходимо учесть
массу дополнительных моментов — направление ветра, возможность подхода
ассенизаторской машины.

Необходимо учитывать, что мелочей
или несущественных деталей в процессе подготовки не бывает. Все вопросы должны
быть продуманы и решены, поскольку исправить недочеты будет намного сложнее и
дороже.

Очистные сооружения

Система очистки канализационных стоков представляет собой комплекс оборудования, выполняющий отделение или нейтрализацию посторонних компонентов. Это механические, химические и органические примеси, которые удаляются разными способами. Как правило, но крупных очистных сооружениях используются комплексные методы отделения примесей. Стоки последовательно проходят разные стадии механической и химической нейтрализации. К наиболее сложным видам относится очистка канализационных стоков бытового типа. В составе оборудования используются:

• отстойники. Это емкости, в которых стоки выдерживаются для оседания тяжелых частиц на дно;
• песколовки. Устройства, отделяющие твердые частицы небольшого размера — песок, стекло, мелкий мусор;
• решетки. Улавливают крупные предметы — ветки, полиэтиленовые пакеты, ветошь и т.п.

После отсева механических компонентов стоки поступают в секции химической очистки. В них жидкость смешивается с реагентами, нейтрализующими средства бытовой химии, моющие составы и прочие загрязняющие вещества. Кроме этого, вводятся коагулянты, связывающие некоторые составы. В результате они оседают на дно или всплывают в виде пены.

Сточная канализация частных домов обычно строится на базе септиков. Это резервуары, разделенные на несколько секций. В них происходит отстаивание жидкостей. Осветленная вода через переливные отверстия переходит из одной секции в другую. Последним элементом схемы является узел фильтрации. Он обеспечивает впитывание воды в грунт для почвенной доочистки.

Принцип действия аэротенка

Рассмотрим, как очищают канализационные стоки с помощью биологически активных компонентов. Это эффективная методика, способная очищать стоки на 98 %. Положительный результат достигается только при грамотно организованном процессе и точном соблюдении технологии.

Принцип действия аэротенка заключается в обработке сточной воды биологически активным илом. Конструкция представляет собой резервуар прямоугольной формы, соединенный с подающим трубопроводом канализации. Стоки поступают в емкость и смешиваются с активным илом. Затем их перекачивают во второй резервуар для прохождения очистки. Активным элементом ила являются аэробные бактерии, которые поглощают органику. Для нормальной жизнедеятельности им нужен кислород, поэтому стоки в резервуаре непрерывно насыщаются свежим воздухом.

Очищенная вода выводится из второго резервуара к точке сброса, а на замену ей из первой емкости поступает новый объем стоков. Излишки активного ила удаляются по отдельному трубопроводу. Состав аэробных бактерий периодически пополняется.

Работа аэротенков показывает высокую эффективность только при грамотно выполненном расчете и соблюдении технологических требований. Производится качественная очистка воды от органических примесей, а также удаление фтора и азота. Однако, необходимо тщательно контролировать исходный состав стоков. Если в них обнаружатся соединения, губительные для аэробных бактерий, использовать данную технологию нельзя.

Дезинфекция осветленной воды

Помимо очистки от примесей, воду необходимо обеззараживать. Это последняя стадия обработки перед процедурой сброса очищенной воды. Целью дезинфекции является уничтожение патогенных микроорганизмов.

Обработка воды производится в отдельных резервуарах. В качестве реагента используются соединения хлора (например, хлорная известь). На выходе состав воды проходит контроль на соответствие санитарным нормам. Это важный этап, от которого зависит профилактика распространения инфекций, предотвращение эпидемий.

Помимо обработки хлорсодержащими составами используют ультрафиолетовое облучение воды. Эта методика дает весьма высокий эффект, понемногу вытесняя традиционные способы дезинфекции.

ЛОС для промпредприятий

Принцип действия ЛОС для производственных объектов основывается на многоэтапной переработке, устраняющей сложные загрязнения.

В состав конструкций входят:

1. Линия грубой очистки. Загрязненная вода попадает в накопитель, где удаляются крупные включения. Одновременно производится химическая нейтрализация. После устранения крупных частиц вода подается в отстойники с реагентами и растворителями. Они связываются с загрязнениями, образуя нерастворимые соединения, выпадающие в осадок.
2. Теплицы с аэротэнками. Активный ил способствует разложению органических включений.
3. Биологические фильтры. Здесь протекает последний этап очистки воды микроорганизмами.
4. Обеззараживающая станция. Патогенные бактерии уничтожают ультрафиолетовым излучением.

Каждая стадия обработки стоков протекает в отдельном корпусе или помещении. Это препятствует попаданию загрязнений в воздух и обеспечивает комфорт управления работой комплекса. Промышленные ЛОС обслуживают мясокомбинаты, масло-жировые заводы, автомобильные мойки, консервные фабрики.

Очистные сооружения ливневых стоков ↑

Очистка стоков ливневой канализации это тоже дело непростое. Это на первый взгляд может показаться, что состав ливневых вод не так тяжел и концентрирован, а потому и очищать такие стоки легче.

Однако на самом деле, сточные воды имеют в своем составе достаточно много примесей природного состава, а также и химические включения, если на пути протекания ливневой канализации попадаются различные поверхности с содержанием химических покрытий или составов.

Важно! А если взять на вооружение еще и дождевые воды, которые по своему составу также могут разрушать какие-либо перекрытия, если дождевая вода будет застаиваться на них, может создавать заболачивание газонов или любых других придомовых территорий, а также подмывать фундамент в сезонах дождей, если не отвести эти потоки от дома. Все ЛОС для ливневых канализаций имеют достаточно высокую продуктивность и могут очищать стоки до 98%, что составляет наивысшую оценку по очищению стоков, принятую СНиП 2.04.03-85 «Канализация. Все ЛОС для ливневых канализаций имеют достаточно высокую продуктивность и могут очищать стоки до 98%, что составляет наивысшую оценку по очищению стоков, принятую СНиП 2.04.03-85 «Канализация

Все ЛОС для ливневых канализаций имеют достаточно высокую продуктивность и могут очищать стоки до 98%, что составляет наивысшую оценку по очищению стоков, принятую СНиП 2.04.03-85 «Канализация.

Наружные сети и сооружения», а также нормативными документами типа «Рекомендаций по расчету систем сбора, отведения и очистки поверхностного стока с селитебных территорий, площадок предприятий и определению условий выпуска его в водные объекты» (ФГУП «НИИ ВОДГЕО»).

Содержание очищенных на таких ЛОС ливневых вод значительно отличается от первоначальных:

Фото: содержание очищенных стоков

Важно! Все очистительные сооружения для ливневых канализаций в обязательном порядке должны иметь пескоуловители и нефтеловушки. Песок, нефтепродукты и другие абразивные и маслосодержащие вещества часто встречаются в ливневых стоках, а потому их в первую очередь должны очищать ЛОС. Также канализационные сооружения включают в себя и емкости-отстойники, где с успехом образуется осадок не только от твердых частиц типа камней, стекол, веток деревьев и прочего мусора, но также и мелких частиц, которые намываются путем движения потоков талых и ливневых вод

Также канализационные сооружения включают в себя и емкости-отстойники, где с успехом образуется осадок не только от твердых частиц типа камней, стекол, веток деревьев и прочего мусора, но также и мелких частиц, которые намываются путем движения потоков талых и ливневых вод.

Кроме бытовой ливневой канализации существует также и промышленная ливневая канализация. Такие ЛОС очищают стоки не только дождевых или талых вод, но и другие.

Например, эти очистные сооружения могут обслуживать такие объекты:

• автомойки;
• промышленные предприятия;
• заводские территории;
• парковочные площадки и автостоянки;
• территории развлекательных центров;
• территории бизнес центров;
• территории комплексов для отдыхающих и туристов;
• территории поселков и частных домов, в том числе.

Фото: промышленная ливневая канализация

Системы ливневых канализаций состоят из следующих элементов:

• распределительный колодец;
• пескоуловитель;
• нефтеуловитель или масло-бензоотделитель;
• сорбирующий фильтр;
• контрольный колодец для отбора проб очищенной воды.

Все эти конструкции могут быть монтированы и установлены как в виде раздельных емкостей, собранных в единую канализационную систему, так и находиться внутри одной большой емкости, которая называется станцией глубокой очистки ливневых стоков.

При монтаже всегда должны выполняться все условия, которые не просто сохранят сооружение от всевозможных вредных воздействий, но также и дадут отличную возможность ему работать наиболее длительное время без сбоев.

Трубопроводы

Вся система разделяется на несколько секций. Они включают в себя трубопроводы для:

• Транспортировки загрязненной воды к накопительной емкости.
• Доставки уже очищенной воды к потребляющему ее оборудованию.
• Сброса излишков воды.
• Сток, через который сливается использованная вода в канализацию. Она, в свою очередь, соединена с системой фильтрации воды и повторной ее подачи.

Следует понимать, что любая система, обеспечивающая оборотное водоснабжение, — это весьма габаритная конструкция. В ней присутствуют трубопроводы разного типа, насосы, фильтры, блоки управления, прочее оборудование, необходимое для работы.

Накопительные септики

Это самый простой и дешевый вариант канализации для дачи, в принципе это та же выгребная яма, только более усовершенствованного современного типа. Сегодня такие септики делают полностью герметичными, они не вредят экологии, и их можно установить в любых условиях. Если у вас маленький участок или место на берегу реки, рядом водохранилища, возможно уровень грунтовых вод очень высок, тогда накопительный септик для вас самый подходящий выбор.

Канализация накопительного типа легкая и простая в установке, но у нее есть существенный минус, так как стоки находятся в герметично закрытом пространстве, их периодически необходимо откачивать, поэтому, чем дольше вы живете на даче, тем чаще вам придется вызывать ассенизаторскую машину.

Сегодня в производстве этих систем используют пластик, металл или стеклопластик, самыми популярными моделями являются FloTenk-EN, Байкал-ЕН, Тритон-Н, Барс-Н. Если же есть желание сэкономить, то можно самостоятельно изготовить канализацию накопительного типа из бетонных колец.

«Барс-Н»

Аквахолд производит септики разных типов, о том что это накопительный вариант говорит буква Н в названии, далее он уже различается по моделям Н2, Н3, Н4, соответственно на 2,3 или 4 тысячи литров. Все модели имеют толщину стенки 12,5 сантиметров, поэтому он выдержит давление любого грунта.

Накопительная ёмкость «Барс»

Flotenk

Все емкости этой системы различаются только объемом, в остальном они абсолютно идентичны. Объемы представлены от 2000 до 150000 литров. Есть возможность дополнить конструкцию датчиком уровня жидкости, что позволит не залезать в систему для контроля наполнения, датчик сам подаст световой и звуковой сигнал о том, что опять требуется ассенизаторская машина.

Модель	Кол-во пользователей	Размеры (ДхШ), мм	Вес, кг	Произв-ть, л/сут	Ссылка на отзывы
STA-1.5	3	1000х2100	89	750	Перейти к отзывам
STA-2	4	1000х2700	100	1000	Перейти к отзывам
STA-3	6	1200х2900	149	1500	Перейти к отзывам
STA-4	7	1200х3800	183	2000	Перейти к отзывам
STA-5	9	1600х2700	266	2500	Перейти к отзывам

Helyx

У этого производителя меняется не только объем у разных моделей, но для прочности и безопасности, с увеличением количества литров, увеличивается и толщина стенки. Модели пронумерованы от 2 до 20, в зависимости от объема и толщина растет от 1000 до 1800 миллиметров. Что дает максимальную защиту септика от сдавливания грунтом.

Здесь, как и у предыдущего производителя есть возможность установки сигнализации по датчику уровня воды. Есть большой плюс, что сигнал можно установить не только при полном заполнении, но и за несколько дней до этого, что позволит вовремя откачать стоки из системы.

Alta

, выпускаемый под названием Альта, сделан по такому же принципу. Есть модельный ряд, с различием в кубометрах, отличить можно по маркировке модели от 1 до 10, стенки также растут вместе с объемом и бывают от 1300 до 1500 мм, также добавлены ребра жесткости, поэтому в долговременной службе этой канализации можно не сомневаться.

Ёмкость Alta tank

Onix

Компания Оникс предоставляет большой модельный ряд, от самых маленьких моделей в 6 кубометров до промышленных 100 кубических метрах, которые могут обслужить большое количество человек. Дополнительные функции есть у модели Оникс Танк, ее можно установить в сейсмически опасной зоне, также его можно установить на скальных породах не закапывая в землю, как горизонтально, так и вертикально. Есть еще различия в моделях по материалу изготовления или каких-либо добавок к нему.

Onix

Разновидности

Очистные системы канализаций могут быть
изготовлены в разных конструкционных видах. Среди них различают:

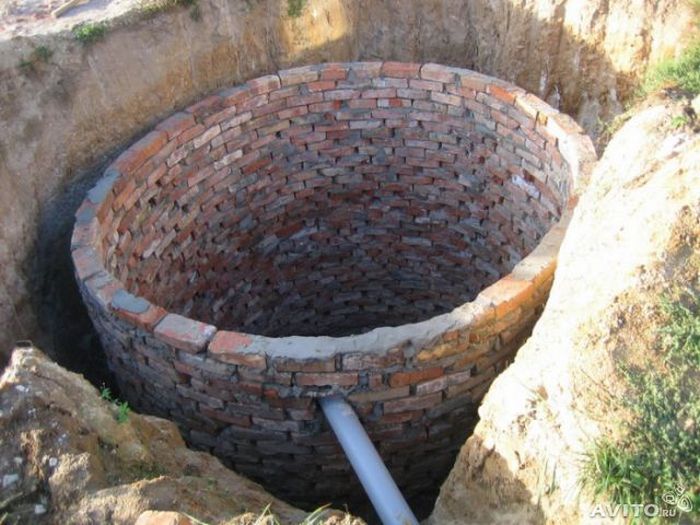

• выгребная яма. Самый простой вариант, представляющий собой емкость с крышкой. По мере наполнения резервуара, содержимое откачивают и вывозят. Имеет массу недостатков — постоянный запах поблизости от ямы, необходимость очистки и вывоза отходов, приходится следить за количеством стоков. Есть более современная разновидность — накопительная емкость. Она представляет собой резервуар с герметичной крышкой. Принципиального отличия от выгребной ямы нет, кроме уменьшения запахов;
• септик. Это сооружение, производящее частичную очистку и утилизацию стоков. Принцип действия основан на отстаивании жидкости. Локальная канализация септик представляет собой емкость, разделенную на несколько секций. В первую стоки поступают из дома. Твердые органические отходы постепенно оседают на дно, а частично осветленная вода находится в верхних слоях. По мере наполнения, она через переливное устройство поступает во вторую секцию, где процесс отстаивания продолжается. Из последней секции стоки поступают в дренажный колодец, или на поле фильтрации. Очистка приемной секции производится гораздо реже, дурной запах от септика практически отсутствует;
• локальная очистная станция (ЛОС). Это дорогой, но эффективный вариант, способный полностью утилизировать хозяйственные стоки. ЛОС канализация представляет собой сложное сооружение, использующее в работе специальные биологические компоненты. Это бактерии, питающиеся органикой. Подобные методы используются и в обычных септиках, но в ЛОС эта методика реализована с максимальной эффективностью.

Наиболее популярным видом
является септик. Большинство пользователей термин «локальные канализационные очистные сооружения»
ассоциируют именно с этим устройством. Простота и высокая эффективность
септиков стала причиной повсеместного их распространения. В продаже есть
готовые комплекты, обладающие определенными параметрами. Однако, большинство
пользователей предпочитает самостоятельную постройку системы и очистных
сооружений. Это обходится гораздо дешевле, а результаты нередко превышают
эффект от заводских моделей.

Что такое локальная очистка бытовых стоков

Если в поселке, где ведется строительство частного дома, нет соответствующих централизованных коммуникаций, домовладелец может решить проблему бытовых канализационных отходов двумя способами:

• направить стоки в выгребную яму с неизбежной необходимостью их периодического вывоза;
• устроить местную систему переработки и очистки жидких бытовых отходов.

Второй вариант и относится к локальной очистке канализационных стоков, когда загрязненная жидкость перерабатывается на месте, в пределах участка, и в очищенном виде используется для хозяйственных потребностей (полива) или сбрасывается в почву на так называемых полях фильтрации.

Применяются несколько способов очистки стоков. Самым прогрессивным является биологический метод, когда загрязнения перерабатываются специальными микроорганизмами (бактериями). В результате органические включения превращаются в неорганику, которая вполне пригодна для использования ее для удобрения почвы на участке.

Механическая очистка предусматривает такие процессы:

• отстаивание;
• принудительная фильтрация;
• естественная фильтрация.

Разделение по способу отведения сточных вод

В частных усадьбах и на дачах обычно используется самотечная канализация. Схема работы проста – сток под действием гравитации направляются к накопителям или ЛОС. Для этого магистрали закладывают с небольшим уклоном.

• недорогая и простая установка;
• легкость обслуживания;
• энергонезависимость.

Недостаток сточного типа канализации в том, что она не сможет нормально функционировать, если очистное сооружение либо накопитель расположены далеко от дома или дачи.

Степень уклона магистрали зависит от длины и сечения. В среднем он составляет 1–3 см на погонный метр трубопровода. Если уклон будет совсем незаметным, стоки не смогут уходить быстро, станут образовываться заторы. Большой наклон приведет к оседанию жирного налета на трубных стенках, что постепенно снизит проводимость системы.

Второй тип автономной канализации – напорный. Ее устанавливают на участках, где накопитель расположен выше водосливов в здании. Так бывает, если располагать сантехнические помещения в цоколе. Самотек при такой планировке невозможен, придется подключать насосное устройство. В подобных системах иногда предусматривают режущий механизм, чтобы измельчать твердые отходы, например, бумагу.

Не нужно беспокоиться в процессе установки канализации о количестве и форме изгибов. Мощный насос ускорит движение стоков, и они не застрянут на поворотах. К минусам напорной канализационной системы относят энергозависимость. Ее невыгодно устанавливать в частных домах, где бывают проблемы с подачей электричества.

Выбор канализационной системы для частого дома или производственного комплекса обуславливается предназначением сооружения, где будет проводиться магистраль. Также учитывается тип сантехнического оборудования, глубина расположения наружной канализационной сети, состав сточных вод и возможность их повторного использования, схема расположения отдельных приборов и узлов.

Специфика проектирования

В процессе составления проекта очистных конструкций обязательно просчитываются все риски, способные повлиять на эффективность системы. Учета требует и существующая законодательная база, где прописаны все основные требования по защите природной среды. Очистные сооружения разрешается размещать исключительно в пределах санитарно-защищённых зон.

По ходу работы над проектом следует иметь в виду следующие моменты:

• Габариты и объём системы.
• Наиболее подходящая модель.
• Глубина прохождения грунтовых вод.
• Уровень промерзания земли на участке.
• Производительность модуля.
• Тип очищающих приспособлений.
• Специфика монтажных мероприятий.

Во избежание претензий со стороны санитарно-разрешительных инстанций, следует обзавестись рядом документов:

• Договором о приобретении или аренде земли.

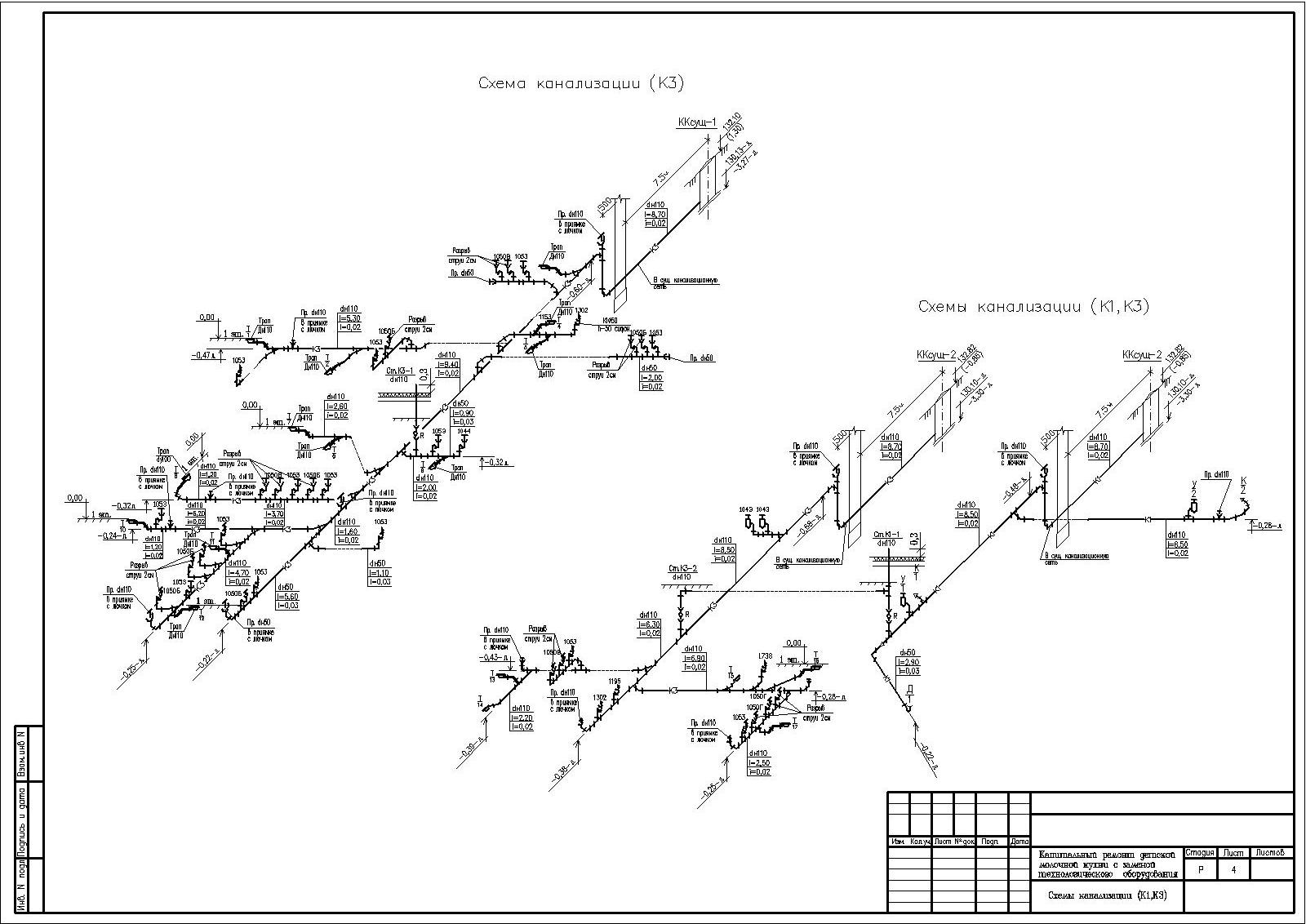

• Чертежом установки коммуникаций и блоков системы.
• Результатами проверок и инспекций.
• Техническими условиями эксплуатации водных ресурсов.
• Информацией о количестве расхода воды.
• Подробным описанием очистных сооружений.

Очистные сооружения

Перед сбросом сточных вод в близлежащий водоем необходимо провести их очистку от загрязняющих веществ. Для этого в сетях хозяйственно-бытовых, производственных и ливневых стоков всех систем проектируют и устраивают станции очистки.

В зависимости от состава загрязнений сточные воды подвергаются нескольким типам очистки и, соответственно, разделяют на:

• сооружения механической очистки;
• сооружения физико-химической очистки;
• сооружения биологической биологические.

Очистные сооружения могут быть как локального типа (для очистки вод предприятий перед их сбросом в общегородскую сеть, для отдельно стоящих территорий, зданий и предприятий) так и централизованные. Второй тип устраивают в сети главного коллектора.

Для механической очистки применяют такие сооружения:

• сита;
• решетки;
• отстойники.

В сооружениях биологической очистки происходит удаление и разложение органических примесей. Для этого применяются:

• сооружения с приближенными к природным условиям (поля фильтрации и орошения);
• сооружения для аэрации;
• биофильтры.

Загрязнения, которые не удаляются ни механическими, ни биологическими сооружениями проходят очистку с использованием физико-химических методов.

Рис 1 – Наземное очистное сооружение

Насосные станции

Транспортировка сточных вод в большинстве случаев проходит по самотечным трубопроводам под действием гравитации. Но в некоторых ситуациях это становится невозможным, и тогда устраивают напорные сети с использованием канализационных насосных станций(КНС).

В зависимости от расположения станций в системе водоотвода КНС могут быть:

• главные – для перекачивания стоков, которые образуются на территории населенного пункта;
• районные КНС предусматривают для перекачки стоков городского района в главный коллектор, уровень которого выше;
• локальные КНС проектируют в местах где необходима напорная канализация от отдельно стоящих предприятий, зданий, поселков, частных домов в самотечные коллекторы.

Перекачивающая станция состоит из резервуара для приемки стоков и машинного отделения, в котором установлены насосные агрегаты нужной производительности. Конструктивные особенности насосов зависят от состава сточных вод. Они должны быть предназначены для перекачивания жидкости с большим количеством включений разного размера. Для канализационных вод от предприятий, в которых возможны агрессивные стоки, лопасти насосов предусматривают в специальном исполнении.

Рис 2 – КНС

Колодцы

Для удобного доступа, контроля и чистки канализационных сетей устраивают смотровые колодцы; они представляют собой шахту над участком водоотводной сети, в которой коллектор или труба заменяют открытым лотком. В зависимости от месторасположения и назначения смотровые колодцы бывают нескольких видов:

• соединительные колодцы устраивают на прямых участках в местах стыка участков сети; расстояние между ними выбирают в зависимости от диаметра коллекторов или труб от 35,0 до 300 м;
• в местах изменения направления течения сточных вод устраивают поворотные колодцы, в таких сооружениях лоток устраивается дугообразной формы минимальным радиусом равным 3 диаметрам трубопровода;
• в местах, где соединяются участки канализационной сети с разной глубиной заглубления устраивают перепадные колодцы;
•  в местах с низкой скорости течения стоков (начальные участки), где бывают отложения осадков устраивают промывные колодцы;
• В местах соединения нескольких веток сети проектируют узловые колодцы.

Для подачи в коллектор устройств прочистки устраивают специальные колодцы.

Рис 3 – Типы колодцев

Связаться с нами вы можете с 9.00 – 18.00 (пн – пт). Наш специалист всегда ответит на Ваши вопросы и проконсультирует по возможным решениям тех или иных задач по телефону или по запросу на почту market@dc-region.ru.

+7 (931) 350 04 34 +7 (963) 306 04 27

по номеру +7 (911) 130 08 19 Наш Skype: dc-region Наш Telegram по номеру: +7 (911) 130 08 19

• Пользовательское соглашение
• Политика обработки персональных данных

Как функционирует система очистки?

Установки очистки ливневых стоков и хозяйственно-бытовых вод работают по принципу многоэтапной обработки воды.

Грубое очищение

Сточные воды поступают в фильтры, где отделяются крупные загрязнения. Этот этап называется грубой очисткой. После этого жидкость фильтруется повторно, что способствует устранению более мелких посторонних частиц. После завершения грубого очищения вода направляется в накопители, где производится осветление.

Химическое очищение

Перед сбросом в водоем стоки нужно очистить от органических и неорганических веществ, отрицательно влияющих на флору и фауну. Для этого выполняется химическая нейтрализация, основывающаяся на окислительно-восстановительных реакциях.

Бактериальное очищение

На этой стадии происходит распад органических включений, протекающий на фоне жизнедеятельности различных бактерий. Микроорганизмы перерабатывают загрязнения, которые в дальнейшем выводятся из очистной установки. Жизнедеятельность бактерий может протекать в аэробной или анаэробной среде. В зависимости от этого обработка бывает кислородной или бескислородной.

Схема очистки сточных вод в септике глубокой биологической очистки с различными фильтрационными устройствами.

Расчет пропускной способности септика

Учитывая немалую стоимость и непростой монтаж сооружений для очистки и утилизации бытовых стоков, было бы неправильно установить оборудование, которое не справится с предложенным объемом загрязненной воды. Чтобы такого не произошло, перед монтажом производят расчет пропускной способности будущего сооружения.

Делается это так. Учитывается количество постоянно проживающих в доме людей. Это число умножается на 200 (средний расход воды на одного потребителя). Полученный показатель следует утроить, так как биопереработка стоков длится три дня. Полученное число и будет объемом септика, покупка и монтаж которого удовлетворит потребности в полноценной очистке жидких бытовых отходов.

Например, если в доме предусмотрено проживание 5 человек, в день они предположительно израсходуют на различные потребности около м3 воды, которая попадет по канализационным трубам в первый резервуар очистного сооружения. С учетом периода биологического распада органических загрязнителей первый резервуар септика потребуется объемом не менее 3м3.

Наружные канализационные сети

Существует несколько видов систем канализации, прокладываемых наружным методом.

Трассировка. Такая конструкция монтируется от начальной точки до специального сборочного резервуара. Трассировка может быть установлена даже в многоквартирном доме (при соблюдении всех строительных норм и правил). Прокладка труб проводится только в вертикальной плоскости. Стоит отметить, что от наружной стены здания до такой коммуникации должна быть дистанция не менее 3 м. Монтаж трассировки можно проводить только в том случае, когда имеется возможность подключения к центральной канализационной сети.

Наружная канализация состоит из труб, коллекторов и колодцев

Уличная канализационная сеть. Такая система представлена сложной системой труб и колодцев. Прокладка такой коммуникации проводится на всех улицах города. Посредством уличной канализационной сети осуществляется транспортировка стоков в центральную канализацию и далее к очистным сооружениям.

Коллекторы. Такие конструкции «занимаются» сбором сточных вод, а также их перенаправлением в случае необходимости. Перенаправление стоков происходит от одного коллектора до другого, размещённого поблизости от канализационного бассейна или на его территории. Принцип действия коллекторов довольно прост — они осуществляет транспортировку сточных вод под давлением или же самотёком.

Очистные сооружения. Являются конечным пунктом назначения для сточных вод. В таких сооружениях происходит концентрация и очистка сточных вод. После проведения очистки воды, как правило, сбрасываются в водоёмы, после чего их опять используют в хозяйственных целях.

Прокладка канализационных коммуникаций осуществляется по-разному в зависимости от конкретного случая. Особенности монтажа определяют следующие факторы:

• изгибы;
• повороты;
• уровень, на котором проходят грунтовые воды.

Канализация любого типа должна оснащаться очистными сооружениями

В любом случае коммуникация должна располагаться под уклоном. Смена уровня уклона зависит от показателей сечения трубы. Кроме этого, в некоторых случаях устанавливают насосы или же смотровые колодцы.

Промышленная очистка и отвод стоков К3

Канализация К3, используемая для вывода отходов промышленного производства, называется производственной. В отличие от бытовой,  содержит и необходимые очистные сооружения. Все технологические стоки можно разделить на две группы: слабозагрязненные,  не требующие очистки, и загрязненные, которые нельзя сбрасывать в водоемы без предварительной очистки.

Схема канализации k3

Так как технологические отходы могут иметь различные включения, обусловленные видом производства, то в них могут содержаться соли тяжелых металлов, фенолы, отравляющие вещества и др. Наличие таких включений обуславливает использование различной структуры инженерных коммуникаций. Такая структура может состоять из:

• Сантехнических приемников для стоков.
• Отводных конструкций индустриальных строений.
• Очистных сооружений.
• Перекачивающей насосной установки.
• Выпуска в коммунальную сеть.

Типовая схема канализации К3

Особое внимание при организации этого вида водоотведения уделяется очистным сооружениям. В зависимости от степени, вида загрязнений, могут использоваться целые блоки, отдельные элементы

Очистка сточных вод регламентируется нормативными техническими документами.

Проверка стоков на содержание вредных веществ и определение допустимой концентрации регламентируется требованиями ГОСТ.

Система канализации – сложный комплекс инженерного оборудования, включающая кроме сантехнических приборов мощные насосные установки и современные очистительные устройства. Правильно устроенные водопровод и отведение стоков улучшают экологическую ситуацию населенных пунктов.

Типы локальных очистных сооружений

Локальные установки для очищения стоков по расположению делятся на такие виды:

1. ЛОС, входящие в состав централизованной канализационной сети. После очищения сточные воды направляются в городскую систему.
2. Независимые сооружения. Функционируют отдельно от централизованной сети, что объясняется удаленным расположением. Установки обслуживают здания или ряд объектов производственного назначения.

ЛОС централизованной канализации

Схема работы ЛОС городской канализационной системы.

В эту категорию входят масштабные комплексы, включающие несколько габаритных сооружений. Очистные системы используются для переработки стоков промышленных предприятий, хозяйственно-бытовых объектов, частных домов.

Сооружения строятся за пределами городов и поселков. Территории, выделенные для функционирования таких комплексов, непригодны для проживания и отдыха. Обслуживают объекты специально обученные сотрудники. Управление осуществляется с помощью автоматического оборудования.

Независимые ЛОС

Автономные очистные системы отличаются меньшими размерами. Их используют для очищения стоков, поступающих от частного дома или небольшого производственного объекта. Очистительный комплекс отличается простой конструкцией.

Заключение

В статье были рассмотрены основные методы очистки сточных вод – механический, химический, физический и биологический.

Механическая очистка проводится с использованием решеток, песколовок, центрифуг и гидроциклонов, путем отстаивания и фильтрации. Химические технологии – окисление и восстановление, нейтрализация. При физической обработке применяется магнитное и электромагнитное воздействие, ультразвук и ультрафиолет, ионизирующее излучение.

Отдельно выделяются физико-химические способы удаления примесей – коагуляция и флокуляция, флотация и электрофлотация, ионный обмен, сорбция, экстракция, электролиз. Биологические технологии представлены анаэробной и аэробной очисткой, биопрудами, обеззараживанием.

В качестве заключительных этапов очистки применяются электрохимические методы, гиперфильтрация.
