Как установить и подключить автоматику на скважину

Третье поколение автоматики

Приборы третьего поколения — самое дорогое решение. Однако их установка оправдана. Чтобы понять, почему, стоит остановиться на главной проблеме насосных станций.

Проблема дискретной работы насоса

Надежность и долговечность насосной станции мало зависит от вспомогательных компонентов системы. Крыльчатка турбинного колеса, другие узлы рассчитываются на перекачку определенного количества жидкости. Главная часть, находящаяся под переменной нагрузкой — электродвигатель.

Нормальный режим работы насоса — постоянное включение. При этом наблюдается стабильное выделение тепла, потребление тока, износ механики. Опаснее всего моменты пуска двигателя. Токи резко растут, происходит интенсивный локальный перегрев обмоток (пусковых или основных), ступенчато возрастает нагрузка на компоненты схем управления. Поэтому, чем меньше пусков испытывает двигатель — тем дольше он будет эксплуатироваться.

Достоинства автоматики третьего поколения

Третье поколение автоматики уменьшает до возможных пределов дискретность работы двигателя насоса. Кроме этого, электронные системы выполняют все функции изделий автоматики второго уровня в плане защиты сети и двигателя.

Схема подключения насоса, а также иных вспомогательных частей структуры водоснабжения не меняется, если для управления используются дорогие системы третьего поколения. Главное, что они делают — осуществляют плавное управление скважинным насосом. Дело в том, что практически все изделия не подразумевают изменения оборотов двигателя. При покупке дорогого насоса можно получить встроенные ступенчатые регуляторы напора/скорости, но все равно механика работы останется прежней: включение — выход на номинальную мощность — выключение.

Автоматика третьего поколения осуществляет изменение частоты подаваемого на насос напряжения, а также (в отдельных случаях) — его численное значение. При этом пользователю предлагается несколько настроенных вариантов, по которому будет осуществляться подача воды из колодца в дом насосом (или из другого источника). Например, можно установить режим минимальной производительности или наименьшего предела падения давления.

Владелец системы третьего поколения может как угодно тонко регулировать работу двигателя насоса, добиваясь как можно меньшего количества его пусков в час, сутки, неделю. При этом дорогая электроника предложит все полезные функции для повышения эффективности и долговечности работы нагнетателя, такие, как плавный пуск, контроль тепловыделения, поддержка мощности.

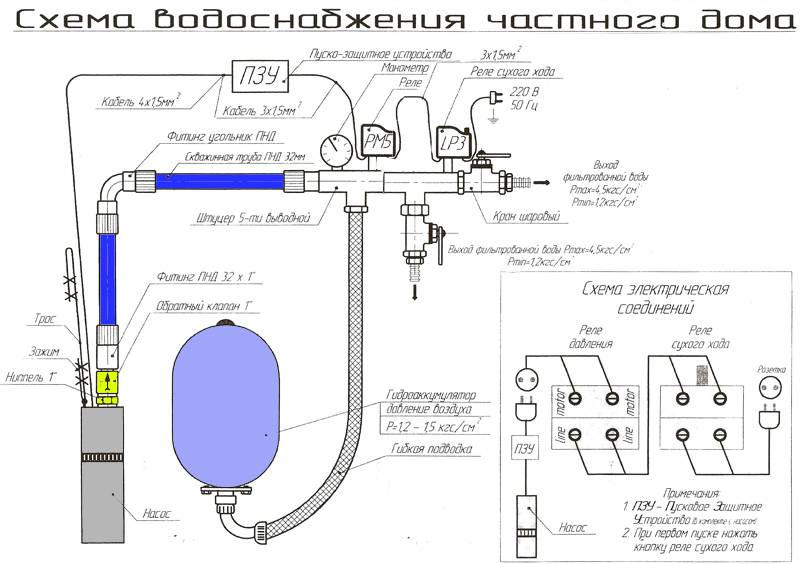

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.

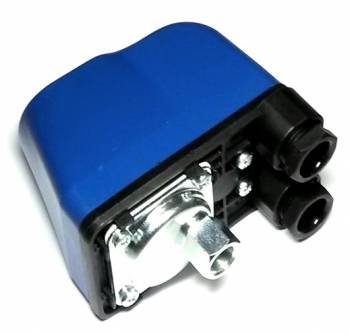

• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Как подобрать по параметрам?

Нужно учитывать тех. характеристики. Рассмотрим наиболее важные, которые помогут вам с выбором:

• Глубина.
• Расход.
• Диаметр источника и обсадки.
• Напор.
• Дебет скважины.

Расход

По-другому этот параметр известен как производительность помпы, измеряющаяся в литрах за единицу времени. Некоторые модели способны в минуту доставлять до 20 литров, а другие до 200.

Нужно определиться, сколько людей будет проживать в доме постоянно. В сутки на одного человека необходимо в среднем до 200 литров. Также подумайте, будет ли из источника осуществляться полив или расходоваться жидкость для других целей. Полученный результат следует поделить на 12 (часы), так как ночью устройство не работает и вы сможете узнать ориентировочный расход в час. А если полученную сумму поделить на 60 (мин), то будете знать расход/мин. Отталкиваясь от этих цифр, вы сделаете правильный выбор помпы по производительности.

Напор воды

Чтобы определить этот показатель, нужно учесть следующие факторы:

• Расстояние помпы от зеркала воды.
• Расстояние агрегата от дома.
• Протяженность трубопровода (сопротивление).

Глубина источника

Немаловажный показатель, который поможет подобрать устройство для артезианской скважины. Производитель указывает максимально допустимую глубину погружения помпы в техпаспорте.

Диаметр скважины и обсадной трубы

Обычно садовый источник может иметь диаметр от 70 до 102 мм. Выбранная помпа должна иметь размер меньше, чем труба для обсадки.

Дебет скважины

Если использовать глубинные насосы в скважинах с маленьким дебетом, то помпа будет постоянно отключаться. Соответственно, производительность/мощность установки должна равняться дебету источника. Если точнее, то мощность аппарата должна быть меньше объема всей жидкости.

Инструкция по установке и эксплуатации

Чтобы понять, как установить насосную установку правильно, нужно изучить такие рекомендации:

1. Оборудование размещают на горизонтальной поверхности. Надежная фиксация предотвратит падение блоков.
2. Перед пробным запуском измеряют давление в гидроаккумуляторе. Это значение должно составлять 1,5-2 кг/см³. Если величина отклоняется от нормы, закачивают или выпускают воздух.
3. Гидробак размещают вертикально. Мембрана не должна касаться стенок резервуара.
4. Помещение с насосным оборудованием снабжают системой сбора и отвода жидкости.
5. Реле имеет предустановленные настройки, при необходимости их изменяют.
6. Компоненты размещают так, чтобы при ремонте не нужно было демонтировать всю установку.

Виды автоматики для насоса без гидроаккумулятора

Организовать качественное водоснабжение из скважины или колодца можно также без наличия в системе мембранного бака. Основное условие – высококачественный насос, технические характеристики которого будут соответствовать условиям функционирования агрегата

Важно также подобрать автоматику для глубинного насоса, которая позволит поддерживать в системе постоянное давление воды: реле давления и защиту от перепадов напряжения

Действие водоснабжения без аккумулятора можно описать следующим образом:

• при открывании крана датчики и реле реагируют на изменение давления и автоматически включают насос, который подает воду непосредственно из скважины или колодца;
• закрытый кран способствует стабилизации давления, которое фиксируется контролирующей автоматикой, и насос выключается.

При каждом пользовании системой водоснабжения, даже если необходим минимальный объем жидкости, включается насос. Именно этот момент более всего влияет на фактор износа – насос быстрее выходит из строя, чем агрегат, имеющий в системе гидроаккумулятор.

Правильно подобранная автоматика способна организовать качественное водоснабжение и без гидроаккумулятора

К положительным характеристикам водоснабжения без мембранного бака стоит отнести следующее:

• простоту схемы подключения насосов. Основные элементы – насос и автоматика;
• небольшие размеры устройств;
• доступную цену системы в целом;
• возможность подавать воду под большим (в сравнении с системой, оснащенной мембранным баком) напором.

Защитная и регулирующая автоматические защиты насоса без гидроаккумулятора обеспечат длительную его работу без поломок в том случае, если система будет использоваться со средним или низким уровнем интенсивности, например, семьей из 2 человек.

Что важно учесть при большом расстоянии между преобразователем частоты и двигателем насоса

Напряжение на выходе преобразователя частоты, подаваемое на электродвигатель насоса, имеет в своём составе большое количество высоких гармоник. При значительной протяжённости сети электропитания от преобразователя частоты до насоса эти высокие гармоники могут значительно увеличиваться. В результате очень высок риск возникновения пробоя изоляции в обмотках двигателя электронасоса.

Избежать подобных последствий работы преобразователей частоты можно путём установки специальных дросселей. Эти дроссели сглаживает напряжение на выходе частотного преобразователя. Большинство производителей рекомендуют устанавливать дроссели в случае если протяжённость электросетей между преобразователем частоты и электродвигателем насоса больше 40 м.

Этот момент нередко становится еще одним фактором в пользу создания 2 ступенчатых систем водоснабжения на базе скважины. При двухступенчатой системе водоснабжения преобразователь частоты подключается к насосу второй ступени. В результате если насос и преобразователь установлены компактно в одном помещении, то протяженность сетей между ними не больше 10-15 м. При создании системы водоснабжения в одну ступень и подключении преобразователя частоты к скважинному насосу протяжённость электросетей может достигать десятков и даже сотен метров. В таких системах установка дросселей жизненно необходима.

Лучшие модели водяных насосов для повышения давления в квартире

Повысительный насос Wilo

Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали

Насос Wilo PB201EA c «мокрым» ротором

Насос Wilo PB201EA c «мокрым» ротором

Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.

Насос повышения воды Grundfos

Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

Насосная станция Grundfos самовсасывающего типа

Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:

• гидроаккумулятор;
• электродвигатель;
• реле давления;
• блок автоматической защиты;
• насос самовсасывающего типа.

Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу

Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач

Действующая насосная станция Grundfos в системе водоснабжения

Действующая насосная станция Grundfos в системе водоснабжения

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях

Насос Comfort X15GR-15 с воздушным типом охлаждения

Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

Jemix W15GR-15А

Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.

Jemix W15GR-15A

Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.

Как работает автоматика и защитные механизмы

Задача автоматики для скважины — обеспечить оптимальное функционирование электронасосов любого типа, отключать их от электропитания в ситуациях, которые грозят поломкой. Устройства реагируют на параметры воды, разрыв цепи выполняется электромеханическими контактами или через электронные блоки.

Управление насосом по давлению

Работу выполняет гидрореле. Оно отключает питание электронасоса при верхнем давлении и включает при падении до низшего. Работает совместно с гидроаккумулятором, реагируя на изменения, происходящие в этом резервуаре.

В бачке имеется мембрана, которая разделяет внутреннее пространство на 2 части — одну занимает воздух, другую — вода. Когда закачивается жидкость, давление в гидроаккумуляторе возрастает. Через подвижный шток мембрана воздействует на контакты реле, которые размыкают электрическую цепь. Когда из бачка забирают воду, давление падает, контакты на реле замыкаются.

Управление насосом по давлению.

Регулируется устройство всего 2 винтами. Их вращением устанавливают пороги срабатывания. Прибор автоматически управляет подачей воды в систему в зависимости от давления в ней. Такие реле используют для насосных станций и других видов помп.

Реле давления с защитой от работы на сухую

Иногда уровень воды падает настолько, что насосу грозит перегрев и поломка. Необходим прибор с датчиком сухого хода, подающим сигнал на реле, которое отключит помпу, чтобы не сгорела. Оно реагирует на понижение давления жидкости в электронасосе до критического уровня. Устройство и действия полностью совпадают с реле давления. Границу срабатывания регулируют 2 винтами.

Разновидности поплавковых механизмов

Поплавки включают в общую схему водопровода. Различают изделия, встроенные в электронасосы и отдельные. В первом варианте они служат выключателем помпы, когда кончается вода. Это предохраняет агрегат от работы насухо и поломки.

Наружные поплавковые механизмы располагают в емкостях, куда закачивается жидкость. В домашнем водопроводе это бачок, который устанавливают для создания напора в системе, если нет гидроаккумулятора. Поплавок управляет работой насоса, отключая его, чтобы избежать перелива. Защитными функциями от сухого хода такие модели не обладают.

Контролирование работы по уровню воды

Устройство необходимо поместить в колодец.

Глубинный электронасос охлаждается водой. Когда она в источнике падает и обнажается корпус агрегата, а двигатель продолжает работать, горит обмотка. Это самая опасная поломка для погружных помп, поэтому на многих моделях устанавливают защиту от перегрева.

Когда она отсутствует, применяют поплавковый выключатель, который реагирует на понижение уровня воды и отключает электричество.

Такие устройства размещают в колодцах, в скважине не хватает места. Конструкция простая: в корпусе находится шарик и рычаг. Когда поплавок опускается, шарик своим весом заставляет рычаг разомкнуть контакты. Жидкость прибывает, поплавок всплывает, помпа включается. Порог срабатывания выставляют, меняя точки подсоединения проводки.

В скважине устанавливают поплавки с другим принципом работы. Они оборудованы электролитическим выключателем. Когда есть жидкость, проходит ток. При падении уровня цепь разъединяется, электричество не подается. В приборе применяется электронная схема.

Пресс-контроль

Устройство находится в водопроводе, откуда управляет перекачивающим агрегатом. Состоит из намагниченной шторки (лепестков) и электронного блока. Когда в магистрали есть вода, лепестки подняты, замыкают своим магнитным полем геркон — электромагнитный коммутатор. Если поток жидкости прекращается, шторка падает, герконовые контакты размыкаются.

Через них проходит малый ток на электронную часть устройства. Она состоит из мощных элементов, управляющих подачей напряжения на водяной насос.

Пресс-контроль.

Простейшие приборы регулируются размерами шторок. Тонкая настройка производится герконом на моделях, в которых предусмотрено его перемещение относительно лепестков. В зависимости от расстояния меняется сила магнитного поля и порог срабатывания герконового переключателя.

Из каких частей состоит автоматический блок

Применяется автоматика разных видов: от простой до высокотехнологичных блоков. Принято различать 3 группы таких устройств. К первому поколению относятся простые приборы:

Автоматический блок.

• реле давления, работающее совместно с гидроаккумулятором;
• реле холостого хода;
• поплавковый выключатель, способный в некоторых случаях заменить реле сухого хода.

Блоки управления второго поколения

Состоят из электронной части и набора датчиков, которые размещаются единым блоком на насосе или в магистрали водопровода. Управляет работой электронный блок, который принимает сигналы от датчиков. Параметры настраивают на электронной части. Многие модули работают только с фирменными электронасосами, настройки выставлены производителем.

С такими блоками управления насосом системы могут работать без гидроаккумулятора. Вода накапливается в трубах, где установлен датчик. Когда падает давление, он отсылает сигнал на электронный блок, тот включает насос.

Подобно приборам первого поколения, они реагируют на изменения давления, но существенно расширились возможности:

• отключение помпы происходит в течение секунды при нарушении параметров;
• обмотка защищена от перегрева в результате работы вхолостую;
• тонкая электронная регулировка;
• плавный пуск двигателей.

При протечке исключается многократный запуск и отключение, как это случается с электромеханическим реле, когда оно беспрестанно клацает в подобных случаях.

Третье поколение

Приборы сохранили достоинства второго поколения и приобрели новую возможность регулировать обороты двигателя электронасоса. Осуществляется она тонкой настройкой электроники. Это увеличивает ресурс работы помпы. При небольшом заборе воды двигатель работает на низких оборотах. Если потребление увеличивается, возрастает мощность помпы. Экономная работа позволяет существенно экономить на плате за электроэнергию.

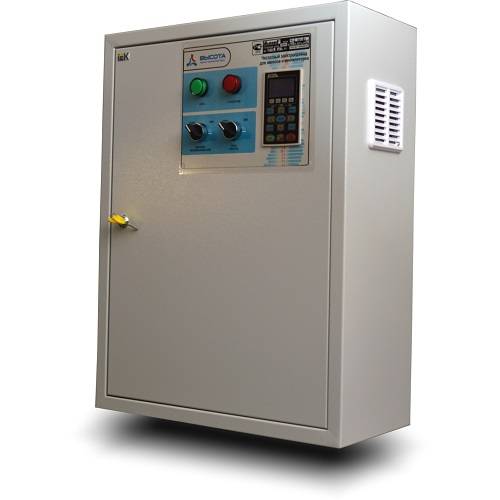

Приборы третьего поколения.

Автоматические модули третьего поколения наиболее подходят для насосов водоснабжения без гидроаккумулятора. В системе всегда одинаковое давление, вода подается ровным потоком.

Модульная автоматика для скважины: преимущества и недостатки

Автоматика последних поколений собрана в небольшом блоке, подключить ее легко. Преимущества перед ранними электромеханическими приборами — в расширенных возможностях, это:

• тонкая электронная настройка;
• простой контроль и управление;
• увеличивается срок службы оборудования;
• экономится электричество;
• водопроводом с постоянным давлением удобнее пользоваться.

Не лишена модульная автоматика недостатков. Потребители относят сюда, прежде всего, высокую стоимость. Она в 10 раз выше цены на простые устройства. Работа зависит от качества электроснабжения, плохо переносятся скачки напряжения. Многие модули настроены на электронасосы одной марки.

Порядок подключения: пошаговая инструкция

Насосные станции подходят для оборудования относительно глубоких водозаборных выработок. В случае превышения глубины расположения зеркала грунтовой воды максимального значения, указанного производителем техники, используются выносные эжекторы.

Для установки выполняют следующие действия:

1. Прокладывают траншею, соединяющую скважину и жилье.
2. Укладывают в нее трубы.
3. Монтируют водопровод (если он отсутствует).
4. Устанавливают агрегат в выбранном месте.
5. Подающую трубу оборудуют фильтром и обратным клапаном.
6. Подключают магистраль к принимающему патрубку.
7. Соединяют агрегат с водопроводом.
8. Подключают оборудование к электропитанию.
9. Заполняют гидробак водой.
10. Выполняют пробный пуск станции.
11. Проверяют стыки.
12. Настраивают реле давления.

Трубы внешнего трубопровода системы водоснабжения необходимо проложить ниже уровня, на который промерзает грунт. Рекомендуется сделать небольшой уклон от дома к скважине, чтобы вода возвращалась к насосу, если он перестанет работать. Это защитит прибор от перегрева и поломок из-за сухого хода, т.е. работы при отсутствии воды.

Такую же защитную функцию выполняет обратный клапан, не позволяющий жидкости покидать трубу и уходить в скважину. При подключении поверхностного насоса, снабженного эжектором, требуется присоединить к всасывающей трубе еще одну, которую подводят к эжектору.

Этот узел направляет часть поступающей жидкости к основанию трубы, по которой поступает жидкость, что значительно повышает производительность оборудования. Если используется погружной насос, работы выполняют иначе. Его присоединяют к всасывающей трубе и подвешивают на прочном тросе из нержавейки.

Нижний конец подающей трубы следует оборудовать сетчатым фильтром, чтобы песок и другие включения не загрязнили воду и не повредили оборудование

Погружные насосы удобно крепить к готовому оголовку. Такое устройство монтируют на верхнюю часть обсадной трубы. Считается, что герметизация скважины с помощью оголовка позволяет несколько увеличить ее дебет. Чтобы кабель и трос не спутались, их фиксируют к трубе с помощью пластиковых стяжек.

Если фильтр уже есть в насосе, ограничиваются монтажом обратного клапана. Край подающей магистрали поверхностного насоса должен располагаться на высоте больше метра. Это минимальное расстояние равно половине метра для погружного насоса.

Соединения агрегата с трубами необходимо выполнять с помощью кранов-американок, используют клапаны, чтобы перекрыть любой участок и отсоединить его для ремонта без ущерба для остальных элементов системы.

Перед станцией рекомендуется поставить дополнительный фильтр грубой очистки, а после нее монтируют фильтр, который обеспечит чистоту питьевой воды, удалив нежелательные примеси

Установленный в выработке скважинный фильтр со временем изнашивается, через него начинает просачиваться песок. Рекомендуется ставить дополнительный грубый фильтр на входе в насос.

Электропитание обеспечивают, подводя к оборудованию отдельную линию, снабженную устройством автоматического отключения, необходимо позаботиться о заземлении. Перед пуском устройство заполняют водой через предусмотренное для этого отверстие.

В гидробаке при этом должно быть давление:

• около 1,5 бар для емкости менее 30 л;
• около 1,8 бар для 30-50 л;
• 2 бара или немного меньше для резервуара 50-100 л.

Затем отверстие для залива воды закрывают и подключают прибор к электросети. Нужно приоткрыть вентиль, чтобы стравить воздух. Через несколько минут отсюда потечет вода. В противном случае следует отключить прибор и долить еще немного жидкости.

Для регулировки реле давления с него необходимо снять корпус, чтобы получить доступ к винтам, с помощью которых настраивают прибор

Повторяют включение, чтобы устройство начало работать в штатном режиме. Теперь нужно настроить реле. Для этого ГА придется опустошить и затем снова заполнить. Показатели выставляют, вращая соответствующие винты.

Первое поколение автоматики

Первый уровень защиты, или устройства первого поколения имеют самое широкое применение. Они защищают насос, способны исключить избыточную выработку скважины. Применение средств первого поколения дает возможность организовать полностью автоматическую работу систем, построенных как дополнение к существующей водопроводной сети. Подключение автоматики к скважинному насосу с применением промежуточного гидроаккумулятора позволяет получить производительную и надежную насосную станцию с разделенными частями.

Устройства первого уровня представлены:

• реле давления;
• поплавковыми датчиками контроля уровня;
• блокираторами сухого хода насоса.

В зависимости от выбранного метода подачи воды, может использоваться только часть устройств из списка. Так, для защиты насоса в системах с полностью ручным управлением требуется наличие блокировки сухого хода. Это гарантирует, что насос не сломается при истощении источника или превышении показателя максимального кавитационного давления, когда в отбираемой жидкости образуются пузырьки. Большинство хороших насосов сразу оснащаются подобными системами безопасности.

Поплавковые датчики будут полезны в двух случаях:

• для контроля уровня воды в баке, из которого она подается в систему трубопроводов дома гравитационным методом;
• для предотвращения истощения скважины с малой производительностью.

Первый вариант применения прост: в баке, расположенном на высоте, устанавливаются два датчика. Один настраивается на срабатывание при достижении максимального уровня жидкости, работа второго построена на обратном принципе. Он сигнализирует а падении объема воды ниже настроенного предела.

Используя простейший триггер, легко получить полностью автоматическую реакцию и наполнение бака без участия человека. Однако достаточно установки только одного датчика, останавливающего насос при достижении максимального уровня воды.

Защита скважины позволит минимизировать ее обслуживание, предотвратить попадание земли и других примесей в отбираемую воду. Если производительность (скорость восполнения водоносного слоя) скважины меньше количества воды, забираемой насосом, стенки цилиндрического отверстия в земле высыхают. Самый распространенный случай с подобными характеристиками — водоснабжение из колодца с погружным насосом.

Уход жидкости от незащищенных стенок скважины вызывает разрушения и обсыпания грунта. В самом неприятном случае, при определенных характеристиках почв это может вызвать закупоривание. Поплавковый датчик позволит постоянно держать уровень воды на безопасном показателе. Это защитит скважину, однако владелец системы должен быть готов к тому, что насос перестанет поднимать достаточное количество жидкости для ее комфортного потребления.

Контроль параметров водопровода требует усложнения системы. Невозможно подключить реле давления к глубинному насосу. Поэтому их применяют только в паре с гидроаккумулятором. Это устройство создает компенсационный запас воды, одновременно регулирует давление в водопроводе. Именно на контроле этого показателя основана работа реле.

При достижении настроенного значения блок управления производит отключение насоса. При падении ниже установленного показателя нагнетатель снова запускается.

Принцип действия и разновидности

При пользовании водопроводом изменяется уровень жидкости в источнике, скорость потока и давление. Кроме того, вода может просто пропасть. На все эти параметры реагирует автоматическая система.

Принцип действия.

На производители могут устанавливать некоторые элементы автоматики, их требуется дополнить отдельными узлами и гидроаккумулятором. Совершенные модели оборудованы модульным блоком, объединяющим все приборы.

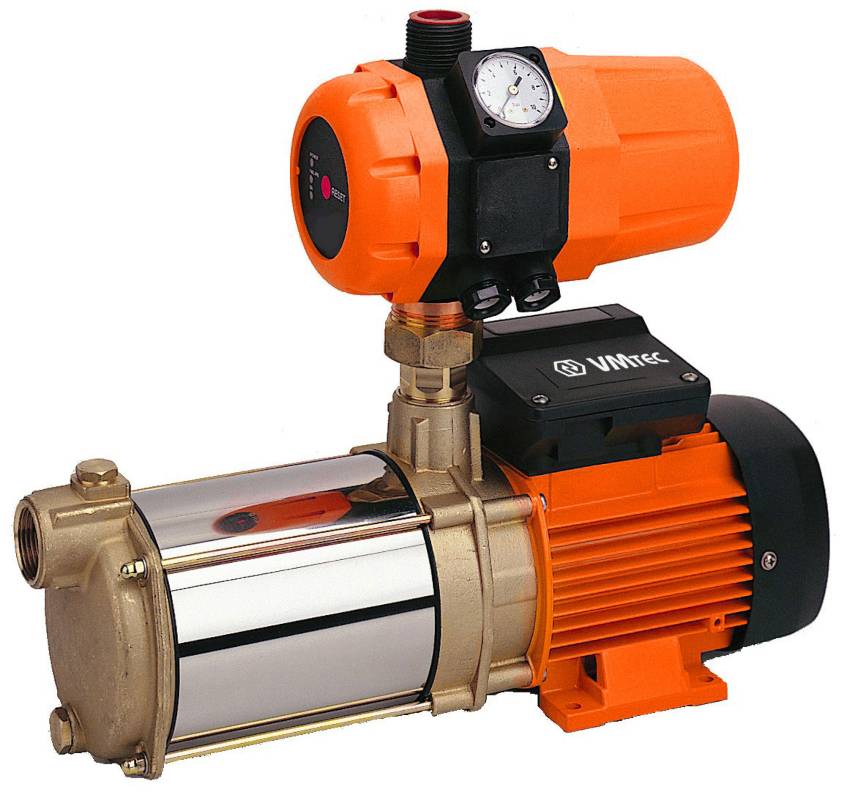

Такие поверхностные аппараты, как насосные станции, имеют модульную комплектацию. Все элементы настроены и установлены на общем каркасе. Это удобный вариант — не приходится сооружать цепочку из приборов автоматического управления.
