Установка и описание автоматического воздухоотводчика

Прямой, угловой или радиаторный?

Автоматические приборы бывают условно трех видов:

• Прямой (с прямой трубой) – самый популярный вариант, наиболее подходящий для систем отопления с высокими точками. Как известно, именно в этой области образуется кислород, выпустить который вручную не представляется возможным. Современная закрытая отопительная система имеет блок безопасности, который располагается на выходном патрубке котла, включает в себя манометр, аварийный клапан и сам воздухоотводчик.
• Угловой – требуется в основном тогда, когда возникают сложности при установке простого клапана, например, на горизонтальный трубопровод. В плане устройства такой прибор ничем не отличается от «прямого».
• Радиаторный – работает в автоматическом режиме и является альтернативой крану Маевского. Имеет угловой вид и довольно массивный по габаритам, из-за чего цена такого решения превышает стоимость стандартных клапанов в среднем на $3. Зато не требуется вмешиваться в его работу, поскольку он самостоятельно спускает воздух.

Что это, из чего состоит и как работает

Составные узлы

Автоматический и ручной клапан имеют схожее назначение и устройство. Их основной задачей является стравливание воздуха, накопившегося внутри отопительного контура. Можно выделить несколько составляющих этих изделий:

• Канал – используется для прохождения накопленного воздуха;
• Игольчатый клапан – закрывает или открывает канал;
• Поворотный регулятор – прерогатива ручных приборов, приводящая их в состояние «вкл» или «выкл»;
• Поплавок – неотъемлемый компонент автоматического прибора, вступающий в работу в зависимости от воздушного давления.

Принцип работы

Алгоритм работы воздухоотводчика отличается в зависимости от типа изделия.

• Автоматический – через него проходит накопленный в системе воздух, наполняющий камеру вплоть до достижения определенного давления. Затем приводится в действие поплавковый механизм, который переходит в нижнее положение и активирует держатель, чтобы отодвинуть клапан и открыть канал для выхода воздуха в атмосферу. По мере вытравливания повышается объем воды в камере и поднимается поплавок, что приводит к срабатыванию устройства в обратном порядке, и в конечном итоге клапан закрывается.
• Механический – кран Маевского с простой и незамысловатой конструкцией, состоящей из корпуса, воздухоканала (он находится под прямым углом) и запорного винта конусной формы. Закрытое положение винта гарантирует абсолютную герметичность выхода, а для стравливания воздушной пробки его прокручивают на 1-2 оборота. По мере выхода воздуха в камеру начнет поступать вода. Когда струя будет непрерывной, винт закручивают обратно.

Что это такое

Устройство, контролирующее удаление воздуха из отопительного контура, представляет собой металлическую герметичную пробку. В нижней части конструкции расположен патрубок с резьбой, с помощью которой «умное» устройство для радиатора присоединяют к определенному узлу системы отопления.

Чтобы понять, как работает автоматический воздухоотводчик, обратите внимание на конструкционные особенности:

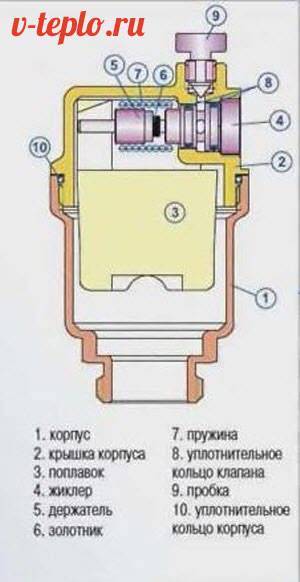

1. Имеет литой латунный корпус.
2. Уплотнительное кольцо.
3. Запорный механизм и крышка.
4. Игольчатый механизм соединен через флажок с поплавком из полимерной смолы.
5. Жиклер.

Принцип действия воздухоотводчиков

Внутри металлического корпуса находится поплавок из легкого полимерного сплава. В нормальном полноценно работающем состоянии внутри литой конструкции находится горячая вода. Она поднимает на максимальную высоту камеры «умного» устройства пластмассовую сердцевину. В этот момент закрывается игольчатый клапан – воздухоотводчик автоматический находится в состоянии покоя.

1. Если в системе появляется воздух, вода выталкивает его на поверхность, и он попадает в камеру – область приема металлического корпуса.
2. Поплавок, соединенный тягой с игольчатым клапаном, опускается вниз или падает из-за осевшего уровня воды, за флажок тянет за собой «иглу».
3. В положении «открытая игла» в устройстве открывается небольшое отверстие, и скопившийся воздух благополучно покидает систему.
4. Вода заполняет освободившееся пространство, поднимая уровень положения поплавка. Он толкает игольчатый клапан вверх, отверстие плотно закрывается.

Воздухоотводчик автоматический для радиатора удаляет незначительное скопление воздушных масс из каждого контура, и радиаторы полноценно нагревают всю площадь экрана.

В частном доме

В индивидуальных отопительных линиях ставят запорные конструкции, которые регулируют вручную. Обычно контрольную проверку системы проводят в начале отопительного сезона. Далее по мере обнаружения охлажденных участков на экране радиатора откручивают вентили и выпускают воздух.

В многоквартирном доме

В многоэтажных домах действуют закрытые системы отопления. Теплоноситель находится под давлением, которое контролируют на выходе из теплогенератора. Воздухоотводчик удаляет воздушные массы на этапе наполнения котла водой. Отсекающий клапан позволяет вычленять участок системы или тепловой агрегат для выпуска воздушных масс.

Преимущества в автоматике

Отследить накопление воздуха в каждом контуре в режиме реального времени практически невозможно. А завоздушенность системы требует усиленной работы котла и насоса. Чтобы оборудование не работало вхолостую и не было перерасхода энергоресурсов, потери тепла, необходимо установить автоматический воздухоотводчик.

Когда он необходим

Иногда после завершения отопительного сезона воду полностью удаляют либо меняют. Вследствие чистки от ржавчины автоматические воздухоотводчики в системе отопления при снижении уровня воды открываются – процесс опорожнения происходит быстрее. Если работу устройства на радиаторе и трубах можно контролировать, то систему теплого пола нет. В этом случае без автоматики не обойтись. Необходимость установки автоматики обусловлена в следующих случаях:

1. Установка в радиаторах в связи со сложной схемой контура, в верхней части которого создаются удобные полости для скопления воздуха.
2. Полотенцесушитель оснащают «умным» прибором, так как ручной вариант управления находится высоко.
3. Для нормального функционирования системы обвязки котла невозможно обойтись без автоматики, которая будет контролировать наличие воздуха в системе и обеспечит безопасную эксплуатацию.
4. Если на трассе есть участок с выступом вверх (байпас), в этом случае все петли или П-образные отводы являются удобным местом для накопления и автоматического сбрасывания воздушной массы.
5. Коллекторы, присутствующие в конструкции теплого пола, на этапе производства оснащают двумя воздухоотводчиками на обратную и прямую линии подачи теплоносителя.

Виды воздухоотводчиков в системе отопления

По принципу действия различают шаровые и игольчатые автоматические устройства, по исполнению – прямые, угловые и радиаторные. Несмотря на разные сферы использования принцип работы всех воздухоотводчиков один.

Большой популярностью пользуются особые устройства поплавкого плана. Это автоматический воздухоотводчик, который обеспечивает боковой выброс воздуха. Прибор работает при рабочем давлении 10 бар, при этом максимально допустимая температура равна 110 градусов. Устройство может работать не только с водой, но также с разными гликолевыми растворами в концентрации до 25%, а резьба подключения — 1/2.

Все современные автоматические воздухоотводчики разделяются на несколько видов, различающиеся по общему исполнению. Всего различается три основных вида подобных устройств:

• Угловые;
• Прямые;
• Радиаторные.

Прямой воздухосброс

Самый распространенный – первый тип с прямым патрубком. Он незаменим в самых высоких точках системы, где по всем законам физики скапливается максимальное количество газов, а ручной сброс воздуха в таких местах часто затруднен.

Закрытая система, которая постоянно находится под давлением, обеспечивается группой безопасности котла. Ее обычно располагают на подающем трубопроводе, который выходит из теплогенератора. Кроме манометра и предохранительного клапана в этот комплект входит и автоматический воздухоотводчик для отопления, стравливающий воздух при наполнении бака жидкостью. Если агрегат смонтирован грамотно, то его в любой момент можно отделить от системы и освободить для обслуживания с помощью газоотводчика. Для котлов, работающих на твердых видах топлива, группа безопасности обязательна.

Можно встретить сбрасыватель воздуха и в циркуляторных насосах. Его задача – создать им условия для бесперебойной подачи воды. Проблема в том, что перекачивающий агрегат может работать только с несжимаемой средой. Проникновение воздуха на рабочее колесо насоса угрожает полной его остановкой. Активную циркуляцию жидкости и контролирует газоотводчик.

Угловой воздухосбрасыватель

Если место слишком недоступно для установки простого клапана (например, труба расположена горизонтально), используют угловой вариант клапана. Его патрубок, развернутый на 90?, можно подсоединить к горизонтальной части. Стоит заметить, что угловая модификация с наружной резьбой кроме развернутого патрубка от своих аналогов практически не отличается, поэтому эти виды вполне взаимозаменяемы.

Радиаторный автоматический воздухоотводчик

Иногда на радиаторах вместо традиционного крана Маевского устанавливают автоматический угловой клапан. Он лишь немного чуть больше своего аналога, немного дороже (около $2), но ежедневного участия человека не требует. Такой выбор оправдан, если газы в батарее скапливаются регулярно из-за химической реакции алюминиевого сплава, из которого изготовлена секция, и горячей воды.

Хотя для таких случаев выпускают специальный автоматический прибор с диаметром, как у пробки для радиатора (см. фото). Прибор разработан специально для алюминиевых и частично биметаллических радиаторов, имеет подходящий тип соединения.

Для чугунных батарей и системы старого типа больше подходят кран Маевского и сливной патрубок.

Как работает автоматический воздухоотводчик?

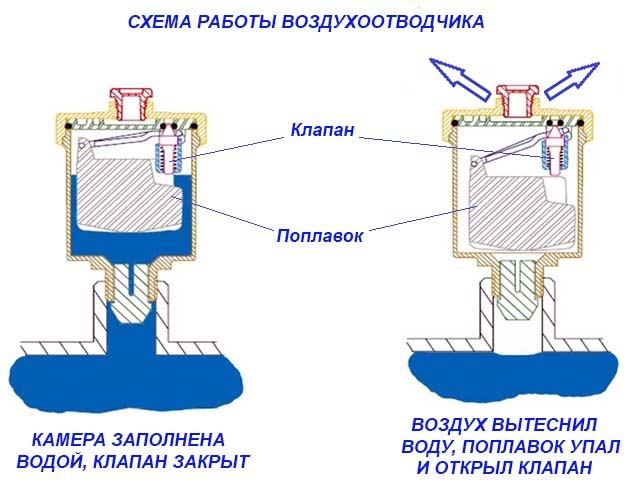

Принцип работы автоматического воздухоотводчика можно описать несколькими «шагами»:

• Скапливающийся в корпусе устройства воздух оказывает давление на поплавок, благодаря чему поплавок постепенно опускается вниз;
• Опускаясь вниз поплавок тянет за собой рычаг и спускной клапан открывается, выпуская воздух наружу;
• По мере выхода воздуха из корпуса, поплавок вновь поднимается наверх, одновременно закрывая спускной клапан.

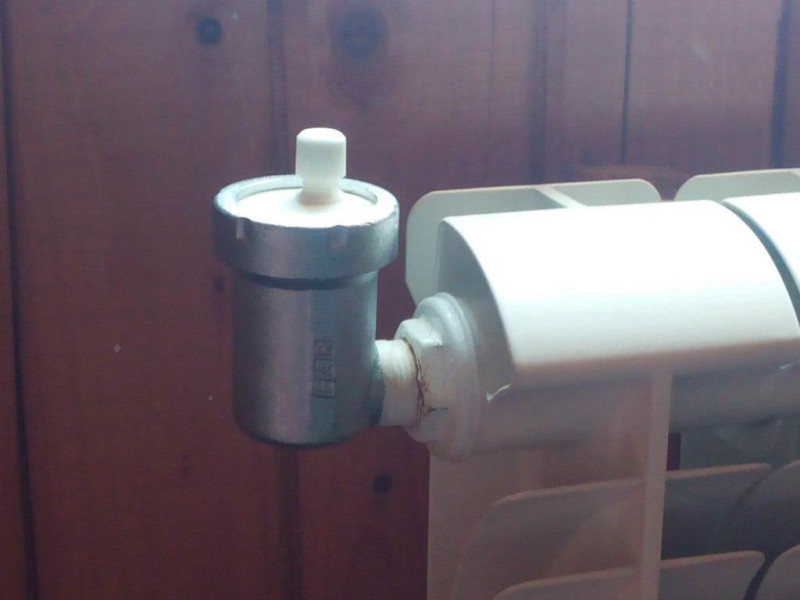

Автоматический воздухоотводный клапан с угловым подключением.

К недостаткам автоматических поплавковых воздухоотводчиков относится их требовательность к чистоте теплоносителя. Из-за некачественного теплоносителя частично или полностью забивается воздухоотводное отверстие, что приводит к неплотному запиранию выпускного клапана. В результате этого, начинается течь теплоносителя. Для решения этой проблемы приходится разбирать воздухоотводчик и очищать запирающий механизм.

Еще одной проблемой автоматических воздухоотводчиков является течь в районе резьбового соединения между верхней крышкой и корпусом устройства. Течь происходит из-за разрыва уплотнительного кольца, которое установлено между корпусом и верхней крышкой. Вышедшее из строя кольцо следует заменить на новое, либо подмотать резьбу Tangit-ом Uni-Lock или льном.

Автоматические воздухоотводчики монтируются вертикально (так, чтобы колпачок был направлен вверх) в наивысших точках отопительной системы (верхние участки стояков, приборов отопления, коллекторов, котлов и т.д.). Угловые модели также устанавливаются колпачком вверх.

Перед воздухоотводчиком рекомендуется установить шаровой кран или отсекающий клапан. Это позволит, не сливая теплоноситель из системы, осуществить замену вышедшего из строя прибора.

Автоматический воздухоотводчик ду15 (Valtec модель VT.502.NH): макс. температура — 110 °С, цена около 285 руб/шт.

Выбор автоматического воздухоотводчика

Чтобы самостоятельно подобрать оборудование для котла, батареи или иного элемента системы отопления, необходимо учитывать:

• вид устройства;
• материал изготовления;
• технические параметры оборудования;
• производителя.

Разновидности

Производителями выпускаются автоматические воздухоотводчики следующих видов:

прямой. Устройство с прямым патрубком монтируется на самую высокую точку системы отопления, отопительный котел или циркуляционный насос;

Устройство для удаления воздуха прямого типа

угловой. Клапан устанавливается на горизонтальных участках отопительной системы или в труднодоступных местах;

Устройство для удаления воздуха углового типа

радиаторный. Устройство монтируется непосредственно на батарею вместо обычного крана Маевского.

Оборудование для радиаторов отопления

Независимо от вида оборудования, принцип работы всех воздухоотводчиков одинаков.

Материалы, применяемые для изготовления

Автоматические воздухоотводчики поплавкового типа могут быть изготовлены:

• из нержавеющей стали. Устройства отличаются высоким уровнем устойчивости к коррозии, малым весом, но вместе с тем и относительно высокой стоимостью;
• из латуни. Латунный клапан отличается низкой стоимостью. Для защиты оборудования от коррозии дополнительно наносятся никелевое или цинковое покрытие;

Оборудование, изготовленное из никелированной латуни

• из чугуна. Ввиду большого веса и специфических качеств в настоящее время используется исключительно при наличии отопительной системы, изготовленной из аналогичного материала;
• из меди, никеля и иных сплавов.

Для изготовления поплавка чаще всего используется полиэтилен, отличающийся прочностью, неподверженностью высокой температуре и воздействию примесей.

Определение технических параметров

Воздухоотводчик с обратным клапаном или прямым клапаном должен быть подобран в соответствии с параметрами отопительной системы. Существенное значение имеют:

• вид теплоносителя. Выпускаются устройства, предназначенные для воды, неагрессивных сред и так далее;
• максимальная температура носителя в системе. Большинство современных моделей рассчитаны на температуру до 120°С;
• максимальная температура окружающей среды;
• внутреннее давление в системе отопления.

Дополнительно определяются:

• условный проход (диаметр оборудования);
• высота и ширина оборудования;
• вид и шаг резьбы.

Все параметры воздухоотводчика указываются в сопроводительной документации.

Основные параметры выбора

Обзор популярных производителей

Срок эксплуатации и надежность оборудования, предназначенного для отопительной системы помещения, в большинстве случаев определяется производителем. Наибольшей популярностью пользуются:

компания Flamco (Нидерланды). Воздухоотводчики бренда Flexvent изготавливаются малой или средней мощности и преимущественно предназначаются для бытовых радиаторов отопления;

Оборудование, изготовленное в Нидерландах

• ADCA (Португалия). Компания специализируется на выпуске оборудования для промышленных отопительных сетей, отличающееся высокой мощностью и пропускной способностью;
• Valtec (Италия). Производителем изготавливается оборудование разного вида для различных систем отопления. Оно отличается устойчивостью к износу, высоким уровнем герметичности и продолжительным периодом использования (более 10 лет), а также приемлемой стоимостью;

Оборудование для отопления от итальянского производителя

• Данфосс (Дания). Воздухоотводчики серии Airvent Danfoss изготавливаются из латуни. Основными достоинствами являются длительный период использования (от 10 лет), высокое качество и большой ассортимент. Из недостатков можно выделить стоимость продукции, которая в 1,5 – 2 раза выше аналогов;
• Itap (Италия). Оборудование отличается приемлемой стоимостью и длительным периодом эксплуатации.
• Navien (Корея). Продукция компании Навьен обладает популярностью благодаря невысокой стоимости и качеству, которое достигается благодаря использованию запчастей, производимых в Японии.

Устройство, принцип работы и разновидности воздухоотводчиков, работающих в автоматическом режиме представлены на видео.

Установить автоматический воздухоотводчик от компании Valtec или иного производителя можно самостоятельно. При монтаже следует дополнительно позаботиться о герметичности резьбового соединения и использовать ФУМ-ленту, льняную нить или иные средства для герметизации. При установке следует учитывать, что спускной клапан оборудования должен быть направлен четко вверх.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Как удалить воздух из системы охлаждения: причины завоздушивания

Вне зависимости от того, какой тип отопительной системы эксплуатируется (автономная, централизованная), воздух может накапливаться в любой из них.

Преимущественно потребность в развоздушивании системы отопления возникает летом, так как в этот период производится сливание воды, и при форс-мажорных ситуациях, обусловленных ремонтом и авариями.

В некоторых случаях воздух в системе — это результат химической реакции, инициатором которой выступает водород из воды. Как бы там ни было, но причин, влияющих на завоздушивание системы отопления, существует много:

• заполнение системы водой не так, как это должно быть, включая нарушение последовательности соответствующих процессов, что приводит к возникновению воздушных пробок;
• развитие коррозионных процессов на внутренних поверхностях элементов, являющихся частью отопительной системы;
• функционирование системы отопления без оснащения воздухоотводчиками;
• проблемы с запорной арматурой в плане ее надежности;
• неправильно проведенный монтаж элементов системы;
• заполнение системы носителем тепла в виде свежей воды, содержащей воздух, что приводит к образованию воздушных пробок, появление которых вызывается нагревом.

Важно: протечка труб, когда визуально не определяются какие-либо повреждения, или булькающие звуки — зачастую это результат присутствия в системе воздуха.

Металлические элементы, находящиеся внутри рассматриваемого вида системы, подвергаются коррозии из-за тех же воздушных пробок, что существенно снижает срок возможной эксплуатации оборудования.

Чтобы исключить вероятность упомянутых событий, следует предусмотреть наличие в системе воздухоотводчиков, посредством которых достигается своевременное и правильное стравливание воздуха.

Виды воздухоотводчиков и их конструктивные особенности

Различают воздухоотводные клапаны автоматического и ручного принципа действия, первые в основном устанавливают в верхние точки коллекторов и трубопроводов, ручные модификации (краны Маевского) размещают на радиаторных теплообменниках.

Автоматические приборы отличаются широким разнообразием вариантов исполнений запорных механизмов, их стоимость находится в диапазоне 3 — 6 у.е, на рынке представлен широкий ряд моделей от отечественных и зарубежных производителей. Стоимость стандартных кранов Маевского составляет около 1 у.е, встречаются изделия по более высокой цене, предназначенные для функционирования в нестандартных радиаторных обогревателях.

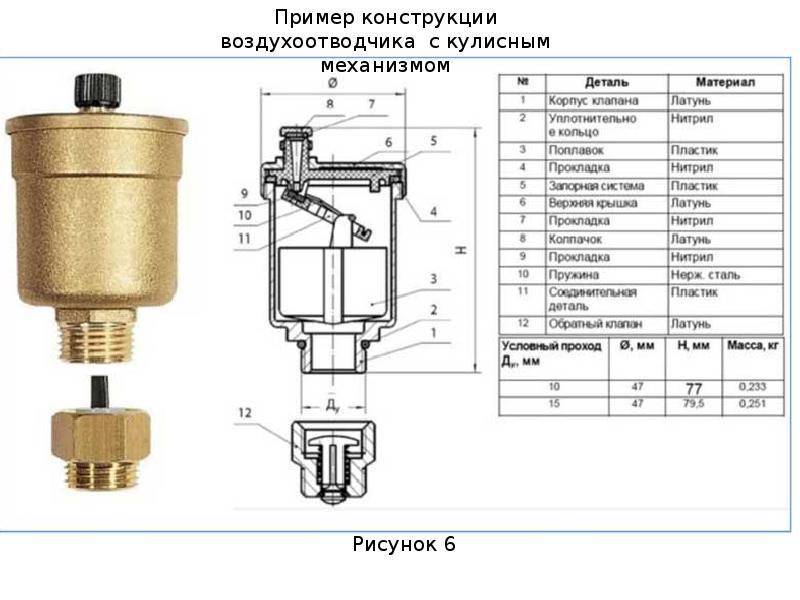

Рис. 6 Воздухоотводчики для систем отопления с кулисным механизмом

Автоматические

Автоматические отводчики имеют различное конструктивное исполнение в зависимости от производителя, основные отличия приборов:

• Наличие внутри корпуса отражающей пластины. Ставится на входе в рабочую камеру, защищая внутренние детали от гидравлических ударов.
• Многие модификации поставляются в комплекте с пружинным отсекающим клапаном, в который вкручивается воздухоотводчик, при его снятии пружина сжимается и уплотнительное кольцо перекрывает выходной канал.
• Некоторые модели автоматических отводчиков рассчитаны на эксплуатацию совместно с радиаторными теплообменниками, вместо прямых они имеют боковые резьбовые патрубки соответствующего размера для вкручивания в радиаторный вход. При необходимости, угловые автоматические воздухоотводчики любого типа можно использовать, к примеру, в местах подключения контуров теплых полов, гидрострелок, если их резьбовые диаметры входных и выходных штуцеров совпадают.
• На рынке представлены аналоги воздухоотводчиков — сепараторы микропузырьков, они монтируются последовательно в трубопровод на два входных патрубка, соответствующих диаметру труб. При прохождении жидкости через трубку корпуса с напаянный медной сеткой создается вихревой водный поток, который тормозит растворенный воздух — это способствует подъему вверх мельчайших воздушных пузырьков, которые стравливаются через спускной автоматический воздушный клапан камеры.
• Еще одной распространенной конструкцией (пример первой был приведен выше) является модель с кулисным механизмом. В камере устройства расположен поплавок, выполненный из пластика, он связан с ниппельный запорной иглой (наподобие автомобильной). При опускании поплавка в завоздушенной среде, ниппельная игла открывает спускное отверстие и происходит выпуск воздуха, когда вода прибывает и поплавок поднимается, игла перекрывает выход.

Рис. 7 Принцип работы воздухоотводчиков сепараторного типа для стравливания микропузырьков

Ручные

Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.

Механический воздушник для удаления воздуха из системы отопления работает следующим образом:

• В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
• Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта — в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
• После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной.

Рис. 8 Воздухоотводчики для систем отопления от завоздушивания батарей

Радиаторные

В радиаторы чаще всего ставят более дешевые ручные механические воздухоотводчики, если корпус состоит из двух частей, элемент с выходным патрубком можно разворачивать вокруг своей оси для направления сливного отверстия в нужную сторону. Радиаторное устройство для спуска воздуха из системы отопления имеет следующие варианты откручивания стравливающего винта:

• Поворотной рукояткой из пластика или металла.
• Специальным сантехническим четырехгранным ключом.
• Винтом со шлицем под плоскую отвертку.

При желании в радиатор можно поставить угловой воздухосбрасыватель автоматического типа — это повлечет дополнительные расходы, но упростит развоздушивание батарей.

Механические воздухоотводчики: какие бывают

Как было сказано выше, на радиаторы устанавливают в основном ручные приспособления, которые существуют в стандартном исполнении или оснащаются кранами Маевского. В остальном эти изделия не имеют разновидностей ввиду простой конструкции, в основе которой лежит изогнутый под углом 90 градусов воздуховод и конусообразный запирающий винт, который обеспечивает герметичность выпускного отверстия. При скоплении воздуха достаточно сделать пару оборотов винта, чтобы он вышел из бокового отверстия под давлением теплоносителя. Затем начинается процесс стравливания воды и винт вкручивается обратно, как только струя будет непрерывной.

Вместо заключения – советы по выбору

Первая и главная рекомендация – не покупать автоматические «воздушники» китайского производства. Последствия подобной экономии хорошо известны мастерам по отоплению:

• вместе с воздухом изделие пропускает теплоноситель, отчего на корпусе и полу возникают потеки, а в системе падает давление;
• некачественный воздухоотводчик может заклинить и не сработать;
• внутренности элемента довольно быстро приходят в негодность под воздействием теплоносителя.

С кранами Маевского ситуация не столь плачевна по одной причине – там нечему ломаться. С другой стороны, изделие не относится к сложному отопительному оборудованию и его цена вполне доступна даже у именитых брендов. Например, производители Icma, Caleffi и Valtec предлагают достойную продукцию средней ценовой категории. Также надежностью славятся «автоматы» от бренда Spirotech, изображенные на картинке.

Теперь дадим ряд советов по выбору клапанов для спуска воздуха:

1. Кран Маевского лучше брать с ручкой, дабы не возиться с отвертками и ключами. Крутить ее удобно и в труднодоступных местах, когда радиатор прячется в нише.
2. Если в квартире либо частном доме проживают маленькие дети, ставьте ручной кран под отвертку. Ребенок может добраться до рукоятки, открыть вентиль и ошпариться теплоносителем.
3. По возможности берите автоматический клапан с отсекающим краном. Он позволит в любой момент снять деталь с целью ремонта или замены.
4. Анодированное покрытие корпуса особой роли при эксплуатации не играет. Оно защищает металл от окисления.
5. Приветствуется наличие дополнительных функций, улучшающих работу отопления. Если ваш бюджет позволяет, возьмите воздухоотводчик, улавливающий пузырьки.Здесь применен принцип работы деаэратора — множество элементов, заполняющих камеру, задерживают пузырьки и направляют их в клапан воздухоотводчика

Поплавковые модели воздухоотводчиков рассчитаны на определенное давление срабатывания и температуру теплоносителя. В качестве примера мы предлагаем рассмотреть таблицу технических характеристик от итальянского бренда Caleffi и убедиться, что для монтажа в частном доме сгодятся 2 варианта – линейка изделий MINICAL и VALCAL (давление эффективного срабатывания – 2.5 и 4 Бар соответственно).

Для установки в квартире, подключенной к централизованному теплоснабжению, следует взять модель ROBOCAL, рассчитанную на работу при давлении 6 Бар. Другие добросовестные производители предоставляют похожие таблицы с характеристиками, по которым вы сможете подобрать автоматический «воздушник».

Почему батареи могут плохо греть? Основной причиной недостаточного прогрева радиаторов является появление в них воздуха. Именно для этого, более восьмидесяти лет назад, и было придумано специальное приспособление для вывода воздуха из батарей и труб отопления — кран Маевского (или клапан Маевского).

Правила выбора запорного устройства

Выбор обратного клапана, предназначающегося для отопительной системы, — мероприятие ответственное. Если знания в этой области минимальны, лучше всего обратиться за помощью к специалистам. Это гарантирует, что новая система отопления будет работоспособной и безопасной.

Нужно знать, что вне зависимости от своего типа все обратные клапаны различаются по способу подключения к трубопроводу.

Муфтовые обратные клапаны очень просты в монтаже. Однако резьбовое соединение не может выдержать большого давления, поэтому они имеют ограничения в использовании

Муфтовые устройства оборудуются соединительным резьбовым узлом, что значительно облегчает их подключение к магистрали. Чаще всего таким узлом оснащаются дисковые клапаны, предназначенные для установки в автономных отопительных системах квартиры или же частного дома. Их отличительная черта – небольшой диаметр. Чаще всего он не больше ДУ-50.

Фланцевые изделия представляют собой конструкцию, собранную на основе детали, имеющей отверстия под крепления. При помощи последних она соединяется с основным трубопроводом. Фланцевое соединение намного более прочное, чем резьбовое.

По этой причине фланцевые клапаны широко применяются при обустройстве магистралей большого диаметра. Наиболее востребованы устройства шарового типа.

Межфланцевые приборы предназначены для установки между двумя фланцами труб. Они отличаются небольшим весом и компактностью. Очень часто в межфланцевом исполнении выпускают обе разновидности клапанов лепесткового типа.

В продаже можно найти обратные клапаны, которые устанавливаются путем сварки. Такой вариант может использоваться, к примеру, при обустройстве отопления из полипропиленовых труб.

Обратные клапаны фланцевого типа надежно крепятся на трубу. Такое соединение выдерживает высокое давление, что позволяет использовать устройства в централизованных магистралях

Еще один важный критерий выбора – материал, из которого изготовлено устройство. Это может быть нержавеющая сталь. Такой вариант считается оптимальным для магистралей диаметром менее 0,04 м.

Металл практически не подвержен коррозийным процессам, способен выдержать нагрузку до 10 атм. Это позволяет клапану работать в системе безаварийно и очень долго, однако его стоимость довольно велика. Меньшая цена у латунных затворов. Они подвержены коррозии, но этот процесс идет очень медленно, что значительно увеличивает срок эксплуатации.

Однако их механическая прочность намного ниже, чем у нержавеющей стали. Тем не менее нагрузки, возникающие в бытовой сети, они выдерживают довольно легко. Самые прочные клапаны изготавливают из чугуна — они успешно справляются с критическими значениями давления, имеют значительные габариты и внушительную массу.

В силу особенностей производства, из чугуна могут быть изготовлены только корпуса деталей диаметром больше 40 мм. По этой причине для обустройства автономных отопительных систем они используются крайне редко.

Желательно, чтобы не только корпус, но и все внутренние элементы обратного клапана были выполнены из металла. Пластик обычно обладает меньшей прочностью, что может привести к преждевременному выходу детали из строя

Выбирая обратный клапан, нужно помнить еще об одном правиле — его диаметр должен точно соответствовать параметрам проходного отверстия

Очень важно, чтобы рабочее давление системы не превышало максимально допустимые для эксплуатации значения, установленные производителем выбранной модели

Виды автоматических сбросников воздуха

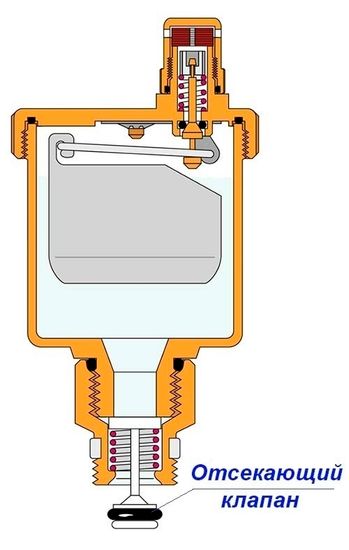

Всего существует три разновидности этих приспособлений – невзирая на это, работа автоматического воздухоотводчика, а вернее ее принцип, остается неизменным. Во всех случаях применяется все тот же игольчатый клапан и все тот же поплавок, открывающий и закрывающий его – разница только в положении корпуса относительно присоединительного патрубка, т.е. резьбового соединения.

1. Прямой автоматический воздушный клапан для отопления. Наиболее распространенное приспособление для автоматического удаления воздуха. Он предназначен только для вертикальной установки – в смысле того, что если вы вдруг надумаете использовать его для батареи, то дополнительно понадобится уголок под 90 градусов. Оптимальная область их применения – это трубопроводы, а вернее их верхние точки, куда по всем законам физики устремляется образовывающийся в отоплении воздух. Если бы не подобные приборы, то сбрасывать воздух в самых верхних точках отопительных систем было бы очень неудобно. Кроме того, автоматическими сбросниками с прямыми присоединительными патрубками оснащается и некоторое оборудование систем отопления. К примеру, автоматический воздушный клапан является неотъемлемым элементом группы безопасности котла, в которую также входит манометр и взрывной клапан. Воздушниками еще оборудуются бойлеры косвенного нагрева и прочее оборудование, вверху которого возникает вероятность образования скоплений воздуха.

2. Угловой сбросник воздуха. Если говорить коротко, то используются угловые воздушные автоматы там, где отсутствует возможность установить его прямого собрата – он может либо не помещаться в нужном месте, либо оборудование иметь боковой отвод с резьбой. В общем, ситуаций различных много, и перечислять их все не имеет никакого смысла, тем более что суть и принцип работы остаются без изменений – меняется только расположение выходного присоединительного патрубка с резьбой и, как результат, внешний вид автоматического крана Маевского. Очень важным условием правильного функционирования углового автомата для сброса воздуха является строго вертикальная установка его корпуса. Горизонтально и даже под наклоном с небольшим углом автомат не сможет работать адекватно – поплавок будет застревать и, как результат, удаление воздуха будет несвоевременным или оно вообще не будет производиться.

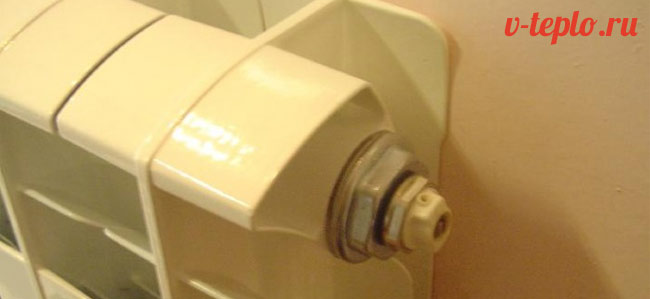

3. Автоматический воздухоотводчик для радиаторов. По сути, это разновидность углового автомата для удаления воздуха, хотя с виду этого и не скажешь – все эти нюансы спрятаны внутри корпуса. Наружная часть воздушника для батарей создается исходя из эстетических соображений. Кроме того, эти приспособления отличаются и диаметром присоединительного патрубка – на современные радиаторы они устанавливаются прямиком в батарею, без использования футорных гаек. На старые батареи они монтируются через футорку с проходным резьбовым отверстием, а для стальных конвекторов применяются специальные автоматы с полудюймовым патрубком.

Это и все разновидности, которыми может похвастаться автоматический воздушный клапан для систем отопления. В принципе, большего и не нужно, так как невзирая на различные условия установки, какой-нибудь из них все равно подойдет.
